Tja husker jeg det da, lenge siden dette
Sikkert 18db eller 24db BW
Her har jeg brukt litt forskjellig, akkurat dette er det jeg er dårligst til å vite noe om, så her prøver jeg uten å skjønne hvorfor
Håper noen kan komme med vettuge forslag.
Selv om det er søndag og man burde sitte å nyte musikk og slappe av. Så må man ta seg litt sammen og få starta på subbplassering.
Uten delefilter mellom høyttalerene og subber så får jeg kun målt parvis.
Har starta med subbene. Kommer sikkert til å legge ut en haug av målinger etterhvert. Med ulik plassering av subbene og med ulik deling. Selv om deling nok ikke er så viktig siden jeg ikke har noe å dele de opp mot. Kan jo måle med høyttalere, men da må de spille fullrange med lang overlapping og ingen delay.
Det jeg håper på å finne idag er den beste plasseringen for subber. med delefrekvens på ca 200hz.
Fordelen med å kjenne rommet sitt er åpenbar.

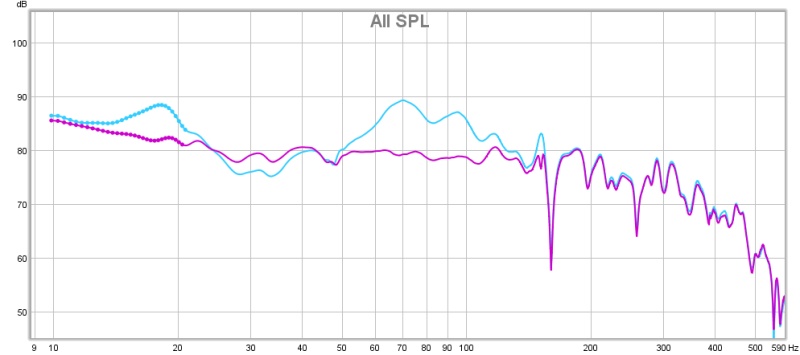

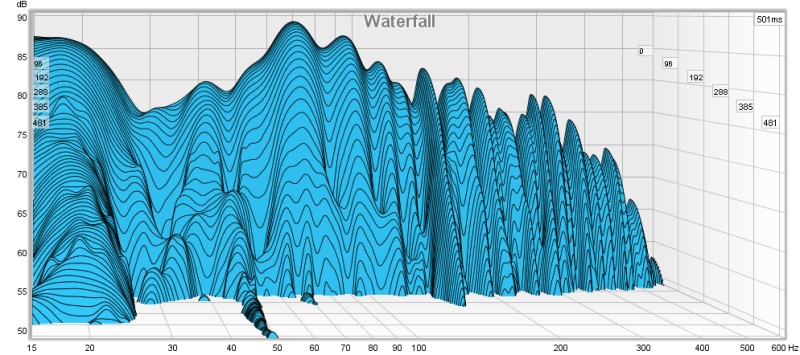

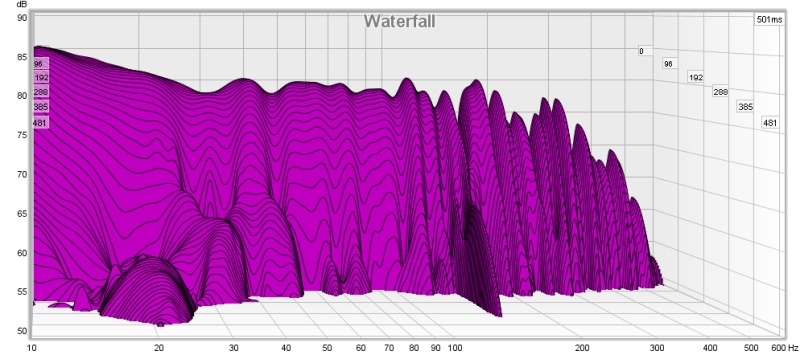

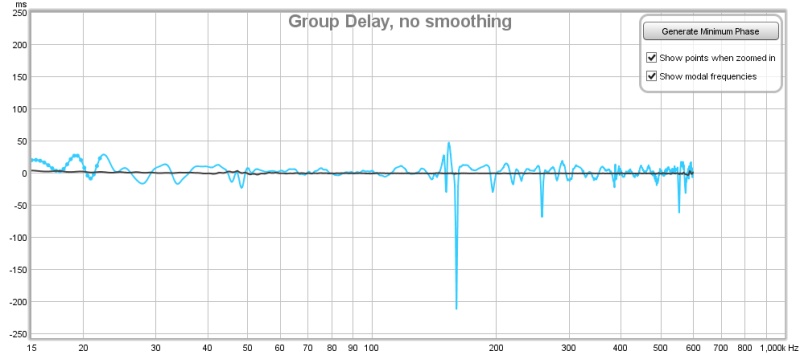

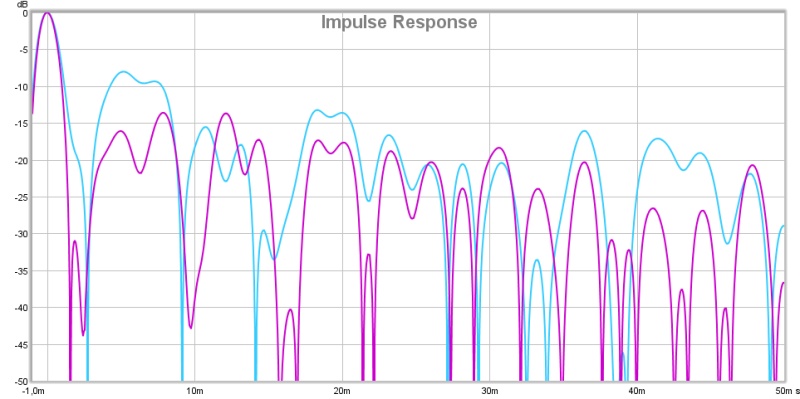

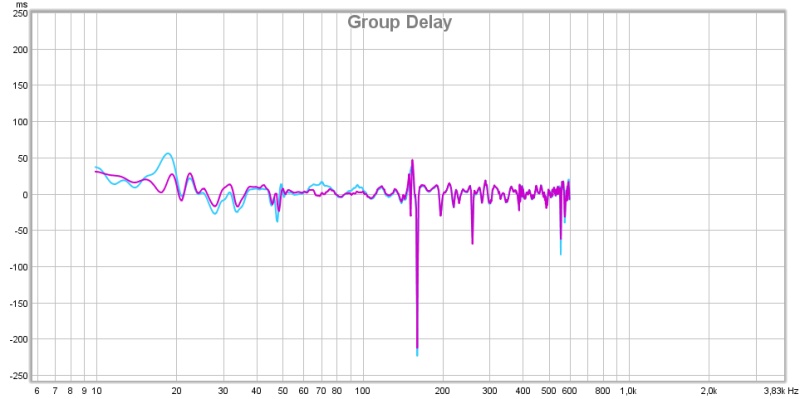

Før og etter grafer. Deling satt til 300hz 24db.
Etter er med 2 EQ punkt og sweetspot flyttet 20cm frem.
Er en del målinger mellom før og etter og subbene er flyttet mye på...
Fordelen med å kjenne rommet sitt er åpenbar.
Før og etter grafer. Deling satt til 300hz 24db.
Etter er med 2 EQ punkt og sweetspot flyttet 20cm frem.
Er en del målinger mellom før og etter og subbene er flyttet mye på...
Vis vedlegget 370638 Vis vedlegget 370639 Vis vedlegget 370640 Vis vedlegget 370641 Vis vedlegget 370642 Vis vedlegget 370644Prøvde du ExCel arket jeg linket til mhht til targetkurve? Responsen skal være 6dB ned ved delefrekvens. Hadde vært interessant å se hvordan deleflanker blir ved 200hz. Hvis du har relativt lineær respons til 300hz har du nok relativt godt samsvar mellom elektrisk og akustisk flanke. og du kan enkelt støte symmetriske flanker mot chello. Hvordan skal du høypasse chello forresten?
Ellers ser dette utrolig bra ut! Tydelig at du har full kontroll på rommet.
Med bare subbere, ikke spes morsom. Dette er altså målinger med kun subbene. Har ikke mulighet til å hipasse Triangle før jeg får delefilter i hus.
JoHoo. Delefilter jeg skal bruke er en Monacor dsp 26.
Her skal jeg dele mellom fronter og bassystem. Har også mulighet til å sette EQ der. Men lurer på om jeg skal bruke EQ i Jriver. Slik at jeg kan eq globalt på hele systemet.
Kun bruke delingen i monacor og ikke noe i Crown.
Heisann
Dette er kun målinger med bassystem.
Såg på det Excel arket. Men jeg forstod ikke så spes mye.
Må sette meg ned å studere litt mer. Regner med det skal vise fase vridning eller noe slikt?ExCeL arket gir deg data du kan importere inn i Rew og vise der en kurve med din optimale deleflanke. Da kan du tune den faktisk akustiske avrullingen til å passe med den ideelle teoretiske, og du vil få perfekt summering ved delefrekvens.
Kan du ta en måling med deling enten ved 200hz eller 300hz og sende meg .dat filen? da kan jeg vise deg i praksis. Purk 4 ordens LR
Adresse sendt i PM
Med bassystem og Triangle så blir det litt krøll siden jeg da får overlapping av frekvens hele veien ned. Låter bedre med kun Triangle fremdeles.... Men venter jo på siste boksen....
Jepp sender deg snart. Har dat fil på 300hz....Ok Retep, her kommer et lite kurs hvordan du kan kontrollere at dine deleflanker er på stell:
1. Du skal dele på 300hz.
Slå da inn 300 i grönne boksen under inputs
Du vil da i kolonne K og L få frekvensdata for en perfekt 4 ordens LR lavpass kurve.
Kopier denne dataen til en txt fil i notepad og gi den et fornuftig navn (f. eks 300hzLP)
Så åpner du REW med dine frekvensmålinger:
Her er din fine kurve. Du ser at middels nivå på målingen er ca 79dB.
Du vil stille den av til X aksen. Du går da i offset glugga, og skriver -79dB og trykker på "add to data"
Nå ligger kurven din på 0 og du kan importere target kurva.
Gå på import frequency response og velg filterflanken som du lagde i Excel arket.
REW spör om du vil C vekte kurven. Svar nei.
Nå kan du gå på overlay, og se om din akustiske (målte deleflanke) er lik din elektriske (den du satt i DSP) og önskelige
deleflanke.
For din del veldig bra!
Nå har du bekreftet at 4 ordens LR satt i DSP stemmer bra med den akustiske responsen. Hvis det ikke stemmer, må du tilpasse kurven med PEQs eller andre
flankekombinasjoner i DSP. Ofte er det en annenordens eller tredjeordens som kombinert med avrullingen gir en 4 ordens.
Du gjör tilsvarende for å sjekke og tilpasse höypassen til Chello når de kommer i hus.
Nå har du bekreftet at 4 ordens LR satt i DSP stemmer bra med den akustiske responsen. Hvis det ikke stemmer, må du tilpasse kurven med PEQs eller andre
flankekombinasjoner i DSP. Ofte er det en annenordens eller tredjeordens som kombinert med avrullingen gir en 4 ordens.
Du gjör tilsvarende for å sjekke og tilpasse höypassen til Chello når de kommer i hus.
Resultatet av denne lille jobben er at du får perfekt fasekorrekt summering mellom bassene og Chelloene. Enkelt og greit!
Forresten, har du negativ polaritet på bassene? Ser ut som pulsen slår nedover?!?
Oj... Takk for innlegget. Her må jeg lese et par runder
Om jeg har negativ polaritet? Tror ikke det. Elementer slår utover når jeg testet med 9v batteri. Om ikke det er noe krøll på Crown.... Må sjekke.
Mulig det blir noen pm fra meg etterhvert. JoHoo, håper det er ok.
Hvordan kan jeg sjekke polaritet på subbene? Subbene er koblet 2 og 2 i serie og så de to gruppene i paralell. På en utgang på forsterker.
Har negativ polaritet noe å si?Thohaug: Jeg linket til det i innlegg #3568. Du kan laste det ned der. Hvis ikke send meg din epost adresse.
Retep: Jeg la merke til at impulsen din slår negativt. Jeg er som sagt vant til Arta, men tolker den som negativt.
Ikke noe galt med negativ polaritet så lenge alle höyttalerne slår samme veien. Dvs at Chello slår samme vei som basstårna.
Kanskje noen som kan forklare bedre?
Ok
alle ledninger, crown ok.
Eneste jeg kan tenke meg er om kablene inn til element er koblet feil. Men da skulle jo elementer på subber gått INN når jeg koblet de til 9v batteri med + kabel til + pol på batteriet.
skal sjekke en gang til....
Ok.
Får vente til Chello er ihus. Bruker en rca til Xlr kabel av ukjent opphav.
Men kan jo koble Bryston med rca og Crown med Xlr å se om noe forandrer seg.
Den impuls grafen som JoHoo la ut. Den peaken ved null. Den skal altså stå opp. Eller samme vei som Triangle høyttalerene.
jeg tenkte akkurat det samme som deg, at den er invertert pga peak er negativ. ingen problem hvis alle er negative, men jeg liker å holde tidy ship og ha alle positive, med mindre man inverterer f.eks. mellomtonen for bedre xo.
hadde selv
(1) sjekket at det ikke er noe faseinvertering i dsp-software noe sted
(2) sjekket polariteten på driverne slik han har gjort med batteri
(3) brukt multimeter og; målt kontinuitet på på hver side høyttalerkablene
(4) målt kontinuitet mellom pin 2 og 3 på hver side av alle xlr-kabler som går mot subbene
(5) målt utgangsspenningen på forsterker for å se om den er invertert
om man fortsatt ikke finner ut av det, så hadde jeg flippet om rød og sort på amp.
ps: flott regneark og beskrivelse du ga retep tidligere i tråden.
1. Checked
2. Checked
3. What....? Har ikke multimeter.
4. Har ikke multimeter.
5. What....?
Er vel bare å flippe kablene ved Crown.
{3, 4, 5} det må du få deg, et som funker til dette koster en hundrings hos claes. he he he. kontinuitetstest er bare for å se om det er kontakt mellom to punkter, det piper hvis det er kontakt. bruker alltid det for å sjekke etter kortslutninger i kabler, at de er loddet riktig og sånt.
du burde i alle fall kjøpe deg måleutstyr med mulighet for loopback. trodde rew ville bli fullgodt med umik-1, nå som han har laget akustisk loopback i siste beta, men iflg. hi-fi akustikk som har peiling på dette finnes det ingen veier utenom separat lydkort og loopback. kjøpte et slikt system i fjor sommer og har ikke angret på det.Retep, nå skjønner jeg at det går litt rundt for deg.
Ikke tenk på dette foreløpig.
Essensen er at basstårna og chello får hovedpulsen samme vei. Det ser du tydelig når du har DSP og chello på plass. Det viktigste er at du jobber med å få symmetriske deleflanker, dvs eksakt like (men speilvendte) på tårn og chello. de vil da summere perfekt.
Hvis du har fasedreining vil du da se et dypt søkk ved delefrekvens der tårne og chello kansellerer hverandre. Når du flipper fasen på en av de vil det summere fint. En veldig grei måte å teste på, og standard prosedyre for oss ekstremister med aktivt delte fire og femveis systemer
Går litt rundt...
Vel, inne i dsp til Crown, under Crossover der er det noe som heter polarity + som man kan slå av eller på. Med på så er den aktiv, av så er den bypasset.
Denne sto AV.
Nå har jeg aktivert den, og får denne målingen.
Spørsmålet er da om av eller på gir rød utgang som positiv på høyttaler utgangene på Crown. Sånn at jeg ikke retter opp en feil med en annen.
Tror jeg skal se litt på gamle målinger. Har aldri brukt den % skalaen på Impulse grafen.....
Da lærte jeg noe nytt idag også.
Multimeter kjøpes inn. Så må noen fortelle meg hvordan man bruker det.
Ta en titt på denne også, det er ikke helt rett frem hvordan RCA til XLR kabler skal kobles:
http://www.hifisentralen.no/forumet/kabelhja-rnet/83222-riktig-kobling-xlr-rca.html -
