Rew målinger

[The Shy]

Hva brukes i db på sweep? Ser jeg får helt forskjellige utslag avhengig av volumet på sweepen.

Det holder vel med et nivå mellom 80 og 90 db. Målekurven skal bli lik med forskjellig nivå, så lenge den er tatt på samme sted og under samme forhold. Måler du veldig høyt kan komprimering i drivere skape avvik



[Dalemark]

Da var ny måling foretatt justert inn med riktig latency.



[Dalemark]

Skal nå over på REW og foreta noen målinger der fra samme posisjon. Må latency justeres inn der også?



[Dalemark]

Fikk dette i REW



[The Shy]

Uten å ha hørt det du måler, kan det jo likevel se mer ut som en høyttaler-respons.



[Dalemark]

Uten å ha hørt det du måler, kan det jo likevel se mer ut som en høyttaler-respons.

Bruker 1/6 smoothing. Hva mener du? Innstallerte nettopp REW her. Noe jeg må være obs på?



[Balle Clorin]

Hei
Her er mine målinger med UMIK og REW. Audessey MultEQ app
Stue anlegg. Rommet er ca 4x9meter. Sofa mot bakvegg, sitter ca 300cm fra HT.
Bilder med 1/6 oppløsning.
Prøver å legge ved REW.mdat fila av målingen men får ikke det til.

Høy nivå på subben ?



[Flageborg]

Innstallerte nettopp REW her. Noe jeg må være obs på?

Kalibrerte du mikrofonen i REW før målingen ble utført?



[The Shy]

Bruker 1/6 smoothing. Hva mener du? Innstallerte nettopp REW her. Noe jeg må være obs på?

Hva jeg mener er at den REW målingen du la ut ser ut som en ganske normal frekvensrespons fra en høyttaler. Du er sikkert på rett vei.



[Dalemark]

Kalibrerte du mikrofonen i REW før målingen ble utført?

Nei. Finnes en grei tutorial på dette?

@The Shy . Takk for forklaringen.



[Flageborg]

Nei. Finnes en grei tutorial på dette?

Det er mye hjelp innebygget i REW, men her er vinduet du kan trykke på og legge inn dine tall fra ekstern lydmåler...



[Biring]

Høy nivå på subben ?

Ja på grafen er den det. Kunne justert den ned før publisering, men det er slik jeg liker det, med musikk på lavere lytte nivåer.



[Biring]

Nei. Finnes en grei tutorial på dette?

@The Shy . Takk for forklaringen.

minidsp UMIK-1 USB kalibrert målemikrofon FRI FRAKT

UMIK-1 er som the swiss army knife å regne hvis du ønsker å forbedre lydkvaliteten i ditt rom. I kombinasjon med gratisprogramwaren REW som du selv laster ned i etterkant kan du måle rommets akustiske egenskaper og korrigere disse raskt og enkelt via din receiver. UMIK fungerer også sammen med...

www.avshop.no



[The Shy]

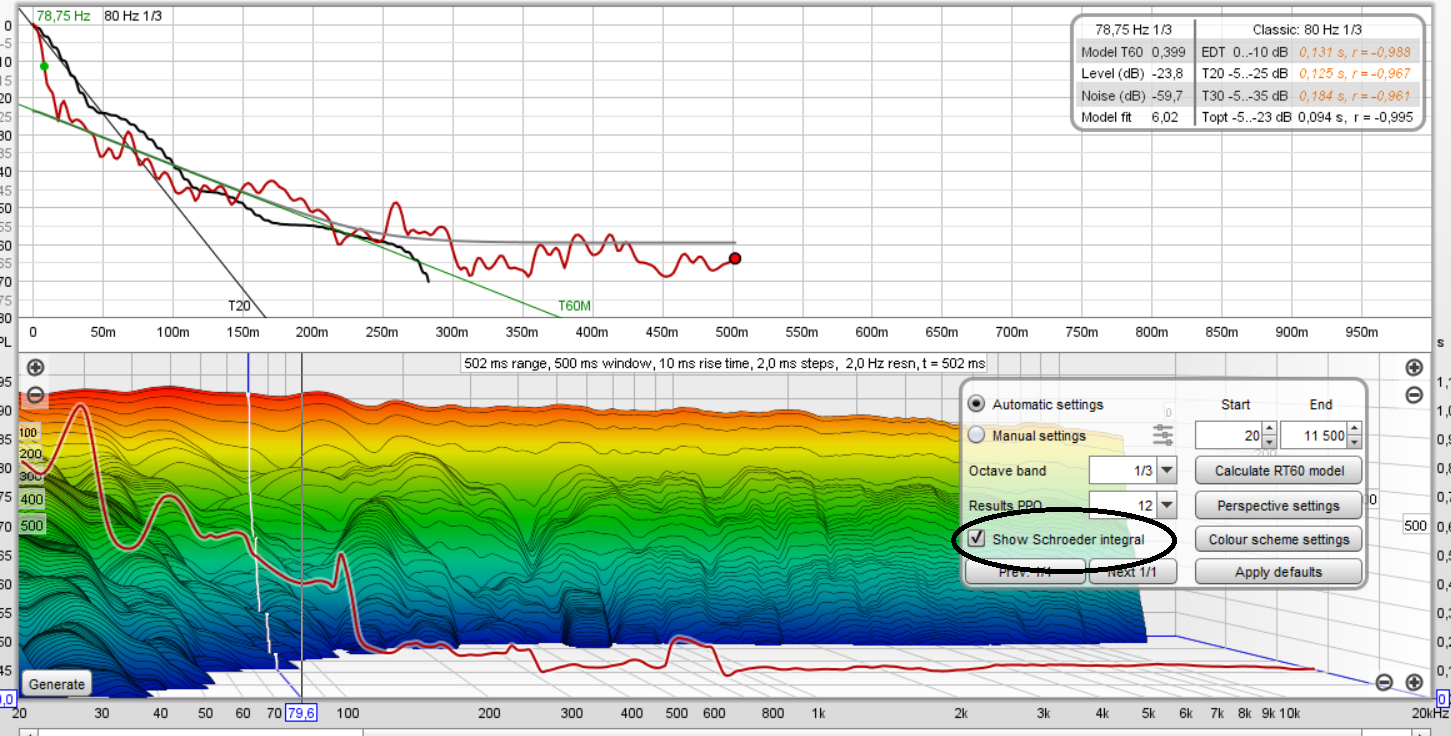

Noen som kan forklare hva denne viser? (innringet)



[Dalemark]

minidsp UMIK-1 USB kalibrert målemikrofon FRI FRAKT

UMIK-1 er som the swiss army knife å regne hvis du ønsker å forbedre lydkvaliteten i ditt rom. I kombinasjon med gratisprogramwaren REW som du selv laster ned i etterkant kan du måle rommets akustiske egenskaper og korrigere disse raskt og enkelt via din receiver. UMIK fungerer også sammen med...

www.avshop.no

Er det meg som er helt på jordet her. Bruker umik 1 med tilhørende kalibreringsfil. Må jeg kalibrere mere?



[The Shy]

Er det meg som er helt på jordet her. Bruker umik 1 med tilhørende kalibreringsfil. Må jeg kalibrere mere?

Nei da bør alt være i orden



[vidarje]

Dette står i hjelpmenyen:

Show Schroeder integral allows the Schroeder integral for the nearest classical RT60 calculation result to be shown alongside the decay profile.

Ikke at jeg ble så mye klokere av det



[Balle Clorin]

Noen som kan forklare hva denne viser? (innringet) Vis vedlegget 783584

Rtfm

Filtered IR Graph

www.roomeqwizard.com



[The Shy]

Ja leste litt på dette uten å bli så mye klokere. Men hele den greia med RT er vel for store rom så en bør ikke bry seg med det



[Balle Clorin]

Nettopp



[Flageborg]

Bruker umik 1 med tilhørende kalibreringsfil. Må jeg kalibrere mere?

Ved hvilket volum sender du signal ut fra høyttalerne? Det må settes inn i REW der jeg viste på forrige skisse...



[karmann]

Ved hvilket volum sender du signal ut fra høyttalerne? Det må settes inn i REW der jeg viste på forrige skisse...

Du trenger ikke det og du kan ikke, når du har en dedikert kalibrerings fil som han bruker.
Da må du endre cal fila på "sens Factor", dersom du skal tulle med det.



[Flageborg]

Du trenger ikke det og du kan ikke, når du har en dedikert kalibrerings fil som han bruker.
Da må du endre cal fila på "sens Factor", dersom du skal tulle med det.

Vis vedlegget 783642

Ok...hvor mye er avviket sånn generelt over skalaen?



[karmann]

De mikrofonene jeg har justert cal fila på er 1-3db feil i snitt. Men det er gjengs over hele fjøla , så det betyr jo egentlig ingenting. Det er først og fremst en kalibreringsmik, om de spiller 90db eller 92db betyr ikke så mye,Så lenge det er over hele spekteret. Vanlige DB målere er som regel alltid feil de også, Typisk clas Ohlson måler, Radio Shack osv måler ikke rett de heller. Har justert en gjeng med slike opp igjennom. De er ikke laget for DB drag

Siden du ennå holder på med kalibrering av SPL i REW, hva bruker du til kontroll måling av kalibreringsmikken ? DB måler ?


med og uten endring på en Umik



[Syncrolux]

Jeg har sett litt på THD målinger med REW, og lurer litt på hvordan man best bør gjøre dette når man er nødt til å gjøre det innendørs. Spørsmål:
-Avstand ? 1 meter, 10 cm?
-Med eller uten EQ?
-Ved et gitt SPL nivå @ 1 meter, eller en gitt spenning inn?

Er det noen ting i REW man burde stille inn for å få et mest mulig pålitelig resultat?

Saken er at jeg har målt ved 80 dB i lytteposisjon på 3 meters avstand, og alt ser ut til å ligge under noise floor. Får ikke det helt til å rime heller.



[Syncrolux]

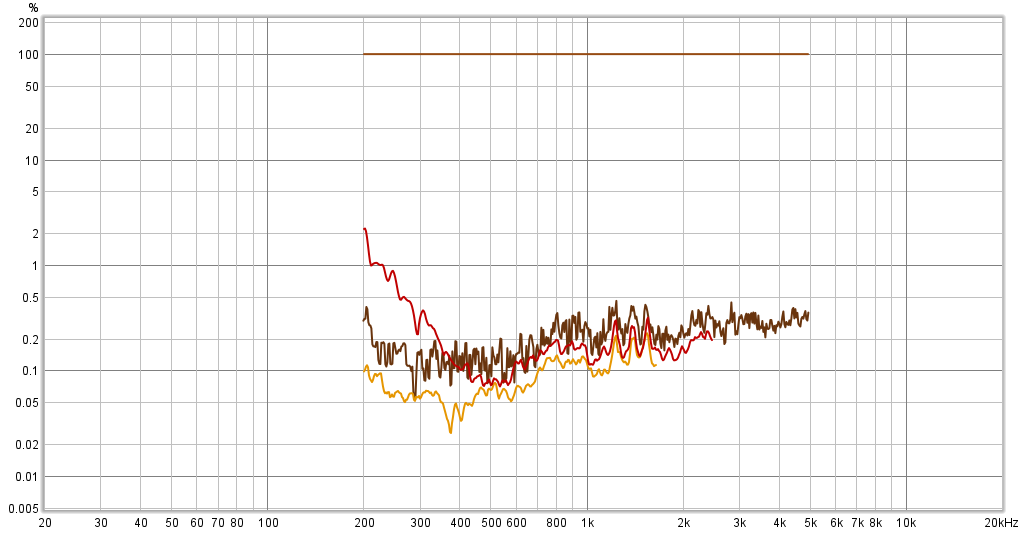

Jeg målte mellomtonen på Magnepan høyttalerne mine nå på 1 meter med nå, med et SPL rundt 85 dB. Siden forvrengningen er ekstremt lav trodde jeg det var noe galt med målinga, men jeg så jo når jeg utvidet frekvensområdet litt nedover at dette nok er korrekt, for her stiger det jo på som forventet.

Brun er Noise Floor. Rød er 2.orden og gul 3.orden.



[Syncrolux]

Her er basspanelet i samme frekvensområde, men 6 dB høyere. Vil tro det går helt bananas under 200 Hz da...



[Roald]

Min er erfaring er at ved virkningsgrad og under ser det veldig pent ut på de fleste elementer, om du legger til 5-10dB kan det hende at det endrer seg til det verre

Jeg målte mellomtonen på Magnepan høyttalerne mine nå på 1 meter med nå, med et SPL rundt 85 dB. Siden forvrengningen er ekstremt lav trodde jeg det var noe galt med målinga, men jeg så jo når jeg utvidet frekvensområdet litt nedover at dette nok er korrekt, for her stiger det jo på som forventet.

Brun er Noise Floor. Rød er 2.orden og gul 3.orden.

Vis vedlegget 784506



[Syncrolux]

Jeg skal måle noen andre greier under samme forutsetninger, så skal vi se. Kommer tilbake til dette.



[Syncrolux]

Her er en annen høyttaler målt på samme SPL nivå. Det er en 8" Seas Excel W22 pluss en B&G Neo3 planardiskant, en høyttaler jeg anser er ganske bra. Delefrekvens er 2,5 kHz eller noe sånt. Dette ser litt mer grisete ut gitt.. 5% 2.orden ved 2 kHz. Yikes. Forklarer vel hvorfor Valentino ga den tommel ned....



[Valentino]

Hehe. Har griller i ørene. Mellomtonegriller.
Om noen ønsker å få slaktet mellomtonegjengivelsen sin er det bare å ta kontakt!

Jeg kunne tenkt meg å sett på Excel W22, W12 og Mundorf 2340 som 3-veis uten baffel. Dipolgriller.



[Syncrolux]

Jepp, you're the man på det området!



[Syncrolux]

Hehe. Har griller i ørene. Mellomtonegriller.
Om noen ønsker å få slaktet mellomtonegjengivelsen sin er det bare å ta kontakt!

Jeg kunne tenkt meg å sett på Excel W22, W12 og Mundorf 2340 som 3-veis uten baffel. Dipolgriller.

Jeg hadde faktisk det en gang. To W12 og fire W22. Mener å huske det låt bra. Skal finne bilde av det ... Poster i tråden din.



[MakkinTosken]

Jeg målte mellomtonen på Magnepan høyttalerne mine nå på 1 meter med nå, med et SPL rundt 85 dB. Siden forvrengningen er ekstremt lav trodde jeg det var noe galt med målinga, men jeg så jo når jeg utvidet frekvensområdet litt nedover at dette nok er korrekt, for her stiger det jo på som forventet.

Brun er Noise Floor. Rød er 2.orden og gul 3.orden.

Vis vedlegget 784506

Kjørte du Stepped Sine i RTA som gir en mer nøyaktig måling av vreng?



[Syncrolux]

Har ikke gjort det...... enda !



[Jan300]

Seas exel w21 tror jeg det er med filter



[SigbergAudio]

Liten rapport om forskjellen mellom Umik-1 (med medfølgende kalibreringsfil) og Umik-2 (med kalibreringsfil fra uavhengig tredjepart aka cross-spectrum labs):

Mulig jeg var heldig med min Umik-1, men disse har ikke mer enn ca +/-1dB avvik i forhold til hverandre, mao begge ganske presise. Det største avviket var at Umik-1 lå ca 1dB høyere enn Umik-2 over et bredt område fra ca 7-18khz. Nedover i frekvens var det nesten helt likt med noen små avvik her og der.



[Bx]

Kanskje de har forbedret kslibreringsprosedyren. Men begge disse ser ut til å burde fungere bra.



[Ivaols]

Aktiv drift av frontene. Rom og plassering i stor grad symmetrisk, men noen variasjoner er det for eksempel med dør og vindu bak i rommet. Har til nå tatt nærfeltsmålinger kun på den ene høyttaleren, korrigert driver/horn kombinasjon, og deretter brukt samme EQ på den andre høyttaleren. Bør jeg korrigere hver høyttaler for seg??



[SigbergAudio]

Aktiv drift av frontene. Rom og plassering i stor grad symmetrisk, men noen variasjoner er det for eksempel med dør og vindu bak i rommet. Har til nå tatt nærfeltsmålinger kun på den ene høyttaleren, korrigert driver/horn kombinasjon, og deretter brukt samme EQ på den andre høyttaleren. Bør jeg korrigere hver høyttaler for seg??

Du bør korrigere rom og høyttalere hver for seg. Så først få høyttalerne slik du ønsker de (nærfelt og/eller friluft), og så ved behov justere en eller flere høyttalere mtp rommets påvirkning.
