sitat; "asbjørn"

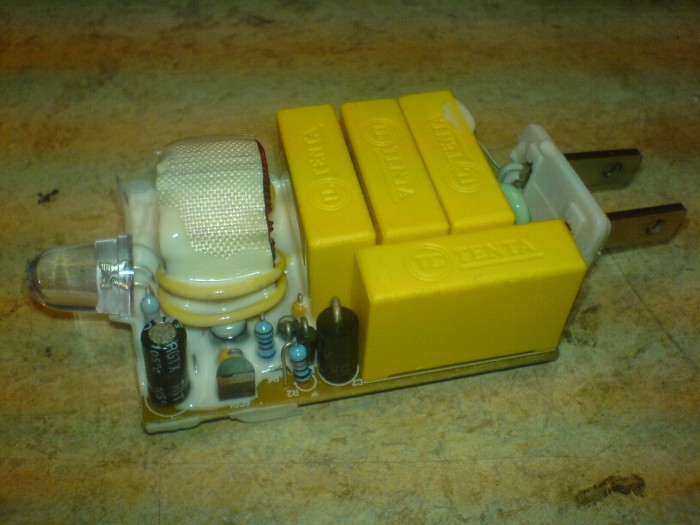

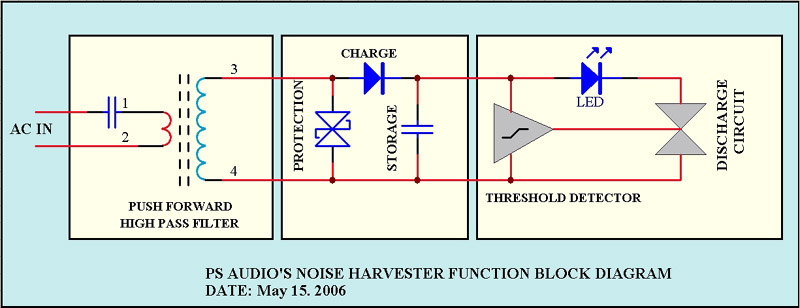

OK, I stand corrected. En stund siden jeg tittet på en slik. Det er uansett nivået på spenningsstøyen på fasene som avgjør om lampen tenner eller ikke, og hvis noe annet på kursen også "spiser" en del av den spenningsstøyen, vil støynivået falle - i dette tilfellet til under innslagspunktet for lysdioden.
http://ltu.diva-portal.org/smash/get/diva2:996537/FULLTEXT01.pdf
5.2.4 EMC – filter
I Avsnitt 5.1.2 beskrevs behovet av att begränsa störningar över 150 kHz som kan leda till
interferens med radiotrafik Denna begränsning kan ske på olika sätt. Ett sätt vore naturligtvis
att välja teknik som i sig själv inte genererar sådana störningar, men de energisnåla metoder
som idag finns innebär alla mer eller mindre generering av oönskade signaler. Ett annat sätt är
att begränsa emissionen av störningar genom att använda lämpliga filter.

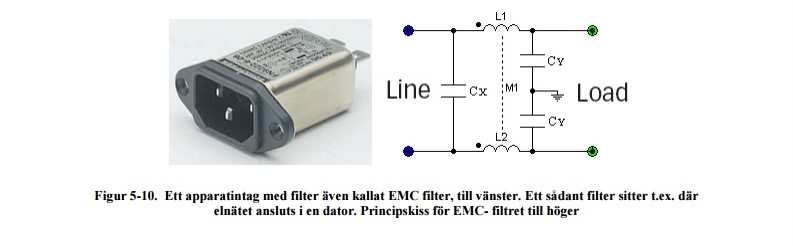

Figur 5-10. Ett apparatintag med filter även kallat EMC filter, till vänster. Ett sådant filter sitter t.ex. där
elnätet ansluts i en dator. Principskiss för EMC- filtret till höger
Ett typiskt apparatintag med EMC - filter visas till vänster i Figur 5-10; det kan t.ex. hittas där
elnätet kopplas in i en dator.
Filtret i figuren är avsett att anslutas i jordat uttag men det finns
motsvarande filter även för ej jordade uttag. I principskissen till höger i Figur 5-10 ser man att
filtret består av kondensatorer och induktanser, de senare magnetiskt hopkopplade.
Störningar som genereras i lasten (anslutet till höger i filtret) möter först två kondensatorer CY
som avkopplar störningar som finns mellan fas – jord respektive nolla – jord. För att begränsa
läckströmmar vid 50 Hz finns det en övre gräns på storleken för dessa kondensatorer.
Störningar från lasten mellan fas och nolla dämpas i detta filter genom en kombination av
induktanserna L1 respektive L2 samt kondensatorn CX. Induktanserna innebär en hög
impedans för höga frekvenser och ligger i serie med störsignalens väg, medan kondensatorn
som har en låg impedans för höga frekvenser ligger parallellt och shuntar störsignalen som
ligger mellan fas och nolla.
NH er tunet til 8 kHz og når SB beregner filter for 7 kHz bregner han filteret med utfra en spenning på 2V
Her et filter til meg,og igjen snakkes det om nettimpedans,kildeimpedans,dvs fra filter til nettrafo.
Og den vil variere en del rundt om kring,og da vil virkning av både filtre og kabler variere,
fordi det er den første meter som betyr noe.Det er den impedansen apparatet ditt ser først,
og som returstrømmen (egenstøyen til apparatet) skal gjennom/over frem til matepunktet,nettrafo.
Så jo lavere impedans på trafo jo letter kan apparatene til nettkundene kvitte seg med den forurensede strømmen
de presser/sender i retur.
http://www.hifisentralen.no/forumet/mitt-anlegg-og-billedtra-der/72643-ymirs-audiofile-liv-29.html

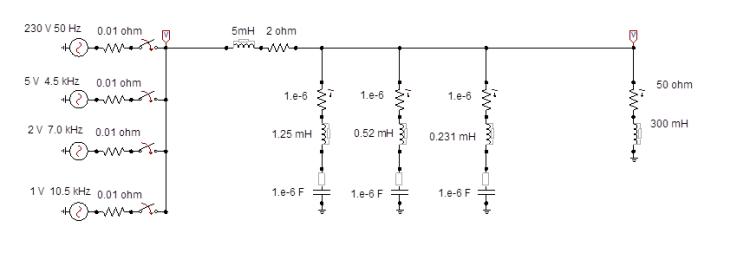

Dersom kildeimpedansen er lav, kan strømmen i filteret blir betydelig. Se strømmene i filteret nedenfor. Du må sjekke om filteret ditt blir varmt.
Strømmene i filteret kan bli stor selv om spenningskomponentene for de høye frekvensene er lav. Strømmen med høy kildeimpedans gir akseptable strømmer i filteret.
Filteret er designet for å håndtere dette og trenger ingen jording

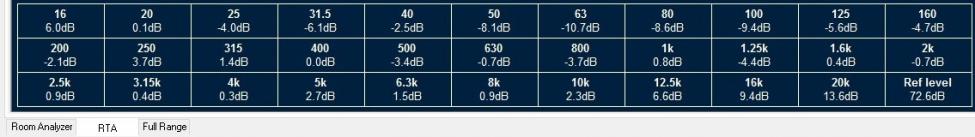

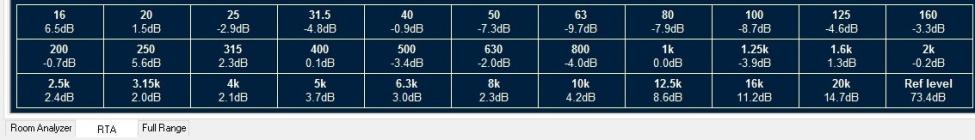

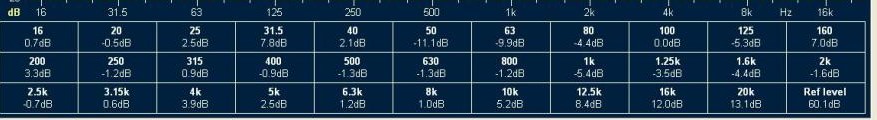

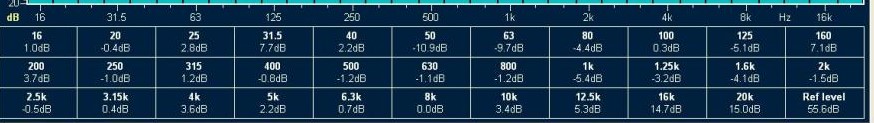

Her er målinger Johannes hadde liggende for en hendelse/transient nylig. Johannes har beregnet de harmoniske i spenningen et par hundre millisekund etter at transienten er dempet.
Vi bruker Dranetz Encore instrumentet sine registreringer. Instrumentet har en sampletid ned mot 40 microsek.
Som du ser av kurvene så er det støy rundt 90nde (4500Hz) harmoniske, rundt 140nde(7000Hz) og rundt 210nde (10500Hz).
