T-amp, diy, modding og strømforsyning

[Aubi]

Hmm, det lyser i den røde dioden... men ingen lyd...

Det er omtrent fire åpenbare grunner til det, og samtlige er å regne som en fornermelse bare å nevne!

Regner med at du har kontrollen på akkurat det, så da er det å klage eller bare bestille et par nye.



[Ludo]

Men ikke vær så hemlighetsfull nå da Tåler det meste her



[Aubi]

Nåja, siden det har blitt lys i dioden så er vi nede på tre ting. En kilde, to høytalere og å skru opp volumet. (Du ba om det ;D)



[Torsen]

Ikke helt DIY, men den kan sikkert moddes. Nesten alt i en boks...

http://www.hllyaudio.com/tripath-am...class-t-digital-amplifier-usb-dac-ta2024.html



[FAB]

Har fra før av erfaring med Sonic Impact T-Amp, Super T-Amp og Trends. Har også kjøpt en Kingrex combo til møterommet på jobben.

Har også kjøpt forskjellige T-amp diy boards på ebay og kommet frem til at man får absolutt best lyd og mest for pengene med å velge denne varianten som spiller bedre enn Trends og koster bare kr 130,- inkl frakt:

http://cgi.ebay.com/NEW-T-AMP-TA202...602?pt=LH_DefaultDomain_0&hash=item2c58c580d2

Den er basert på 2020 chippen. Tar 8,5 til 14 volt. Dimensjonen er på 10,5 x 7 cm

Jeg testet det på mine små DIY Tang Band 3" høyttalere og sammenlignet med Trends&Johnblue JB3 så ble det vesentlig mere trøkk og dynamikk. Kolleger som jeg spiller for får hakeslepp!
http://www.hifisentralen.no/forum/index.php/topic,50265.120.html

Spennende denne her Hel.
Bestilte meg en slik selv, til et rimelig diy Ipod dockstation prosjekt.
Eneste jeg kunne tenkt meg på denne er tonekontrollere, som det er på den derre Lepai saken.
Men den blir uaktuell grunnet den labre kvaliteten.
Er det noen her som vet strømtrekket på denne tripath`en?



[Hornlyd]

2A pleier å holde. 3-4 er bedre men et batteri er å foretrekke.



[FAB]

2A pleier å holde. 3-4 er bedre men et batteri er å foretrekke.

Det er ok.
Men hadde vært fint å vite det reelle strømtrekket ved "normal" drift.
Da vet man sånn ca hvor lenge batteriet varer.

Sånn som denne her:

http://stores.ebay.com/Helder-HiFi/TA2024-MKII-15W-amplifer-PCB.html

http://stores.ebay.com/Helder-HiFi

Bruker bare ca 400-500 mA i timen ved normal drift
Kitene fra Helderhifi anbefales forøvrig. Denne Koster bare 70,- spenn ferdig fraktet.
Eneste er at gainet er litt lavt på den. Men den låter stoort.
Latterlig at det går ann å få så god lyd, av noe så lite og billig.
Sikkert glimrende på horn-høytalere med høy følsomhet.
( Bare husk å koble til strømforsyningen med riktig polaritet,
eller så ryker kortet. Been there done that

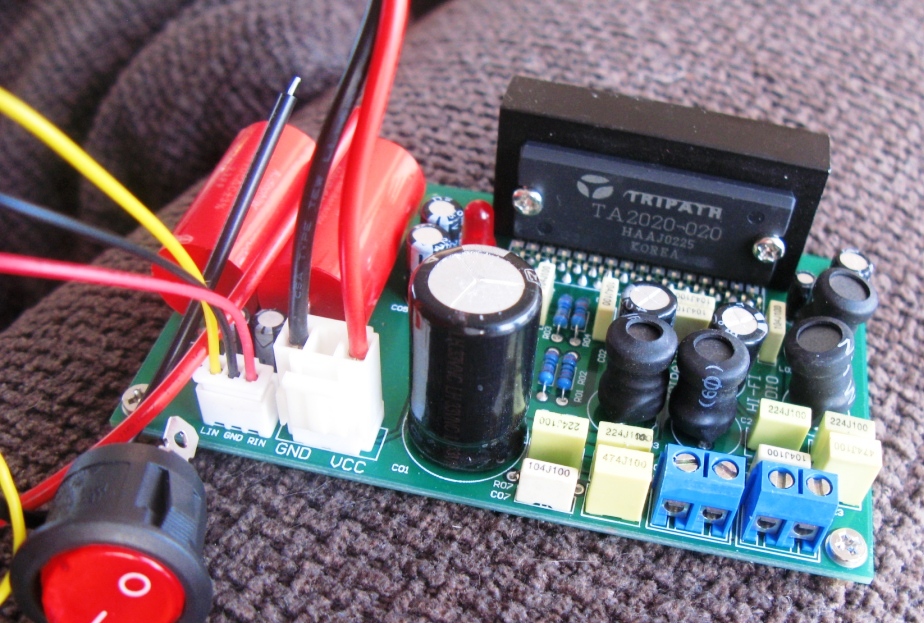

Denne her tror jeg er noen av det bedre man får tak i med 2020 chippen:

http://cgi.ebay.com/New-MKIII-Tripa...Amplifiers&hash=item3cb2d2a7e4#ht_5817wt_1139



[kaap]

Syns monoblokker hørtes qlt ut:
http://cgi.ebay.com/2-pcs-Brand-New...094?pt=LH_DefaultDomain_0&hash=item3a612d4d8e


Er ingen erfaren DIY'r.. men ville en slik PSU pr mono "kort" være en løsning?
http://cgi.ebay.com/ws/eBayISAPI.dl...akeTrack=true&ssPageName=VIP:watchlink:top:en

mvh



[Hornlyd]

Her er en eldre tråd som viser modifisering trinn for trinn i den gode gamle Sonic Impact T-ampen: http://pages.cs.wisc.edu/~timc/e/t-amp.html

Når jeg ser på komponent kvaliteten på Helder produktene så er det etter mitt skjønn ikke nødvendig med noen modifikasjoner. Det eneste man trenger er batteridrift og et godt potmeter. F eks ALPS.



[Hornlyd]

TRENGER LITT HJELP HER:

1) Hvor kjøper jeg den lille hvite multikontakten fra signal ut på dac chipen til signal inn på T-ampen, det bør helst være med ledninger på da lodding her blir ekstremt knotete?

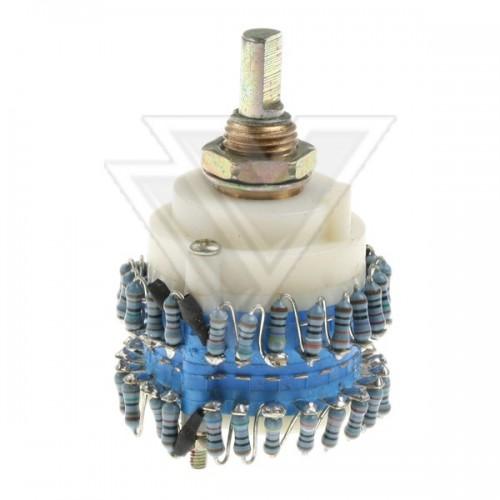

2) Hvilken verdi skal jeg velge på et ALPS stereopotmeter?

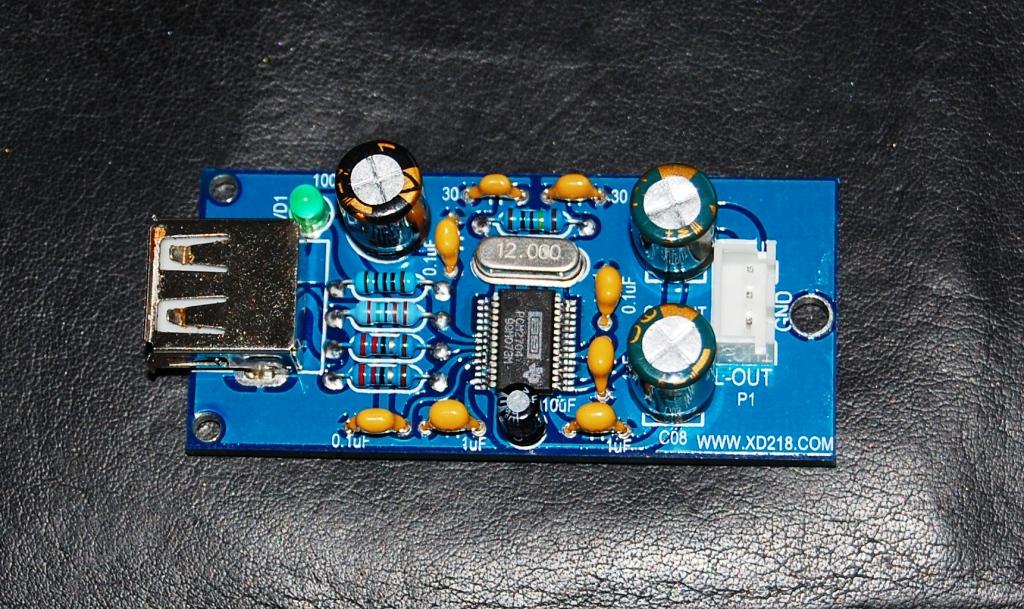

3) Den lille DACen har USB kontakt (bred flat hunn) tilsvarende den som sitter i laptopen. Det blir jo ikke riktig, det burde vært den kontakten som er mere kvadratisk. Finnes det USB kabler med lik kontakt i begge ender?

4) Jeg trenger også "avstandsforinger" + skruer som skal mellom bunnplate av kabinettet og printkortet. Hvor får jeg tak i det?

5) Og tilslutt en ok inngangsvelger mellom to kilder, fikk en fin stereo vippebryter av Audiomix til et tidligere prosjekt. Det fungerte bra.



[Hornlyd]

Hmm. Surfer litt selv. Ser at Helder har følgende i et kit:
ALPS Potentiometer 50 Kohms



[Hornlyd]

Kjøpte et par av disse. Det bør vel duge 8)

http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270673493927



[Hornlyd]

En high tech-minimalistisk måte å lage kabinett på:

http://cgi.ebay.com/ws/eBayISAPI.dl....m2000068&_trkparms=clkid=5898512926792404558



[andreas]

Det går helt fint å lodde 24-28 awg fast til L/ R/ ground på usb dacen. Gjorde det bare for noen dager siden. Vær bare litt forsiktig med varmen og lodd "kjapt".



[Hornlyd]

Det går helt fint å lodde 24-28 awg fast til L/ R/ ground på usb dacen. Gjorde det bare for noen dager siden. Vær bare litt forsiktig med varmen og lodd "kjapt".

Fikk litt cat5 av noen montører som var på jobben. Duger det?



[andreas]

Blir litt lettere med solidcore av svært tynn diam., men har du bare litt tolmodighet går det sikkert bra.



[Hornlyd]

frans: du skriver i en gammel tråd på forumet "Orginal T-amp bør modifiseres med 2,2uF kondensatorer for å få trøkk i bassen." Gjelder dette på Helder sine og andre av høyere kvalitet?

FAB du skriver: "Bruker bare ca 400-500 mA i timen ved normal drift" Hva vil det utgjøre på et solcelleanlegg på en hytte dersom man sammenligner med f eks en liten leselampe i sofaen?



[Dazed]

Blir litt lettere med solidcore av svært tynn diam., men har du bare litt tolmodighet går det sikkert bra.

STP (shielded twisted pair) cat5/6 for installasjon i kabelkanaler består oftest av solidcore ledere. Har brukt sånne selv til liknende prosjekter.



[Dazed]

1) Hvor kjøper jeg den lille hvite multikontakten fra signal ut på dac chipen til signal inn på T-ampen, det bør helst være med ledninger på da lodding her blir ekstremt knotete?

Elfa eller Mouser

3) Den lille DACen har USB kontakt (bred flat hunn) tilsvarende den som sitter i laptopen. Det blir jo ikke riktig, det burde vært den kontakten som er mere kvadratisk. Finnes det USB kabler med lik kontakt i begge ender?

Jada. Biltema og alle de andre har.

4) Jeg trenger også "avstandsforinger" + skruer som skal mellom bunnplate av kabinettet og printkortet. Hvor får jeg tak i det?

Elfa eller Mouser



[FAB]

FAB du skriver: "Bruker bare ca 400-500 mA i timen ved normal drift" Hva vil det utgjøre på et solcelleanlegg på en hytte dersom man sammenligner med f eks en liten leselampe i sofaen?

[/quote]

Hehe, godt spørsmål. Det er vel bare å prøve.
Fikk oppgitt data av Helder him self.
Jeg var ute etter en ok liten forsterker med minimalt strømtrekk
ved normalt bruk. Tenkte å bruke batteri drift på denne ampen,
og få den til å virke over lengre periode, uten å måtte ty til bilbatteri.
Dette ved en plass det ikke finnes strøm. Som feks teltur med gutta på sommeren.
Planen var å kjøre spotify via en mob og mp3-spiller til denne ampen og
videre til noen små, gode minimonitorer.
Det skulle vært en volumpot til denne, og et litt høyere gain.
Men skal fikle litt med det når jeg får tid.
Det er en fin liten amp til 70,- med en stor lyd ellers



[Hornlyd]

FAB: På en telttur hadde jeg vært fornøyd med volumjusteringen i ipoden og kjørt den rett i Helder Ampen. Så slenger du 2 stk Tang Band 3 tommere til kr 199,- stk hos Dynabel. Et BSC filter og en 1" bassport på 10 cm er trolig alt du trenger.

http://www.tb-speaker.com/detail/1208_03/w3-871sc.htm

Det vil konke ut det meste av dyre ipod docker på markedet.

Jeg har tenkt å bygge dette inn i en vineske av tre. Tenk for en kontrast til stygge ipod dockinger?? Tenk så originalt og autentisk i forhold til en Tivoli radio 8)



[FAB]

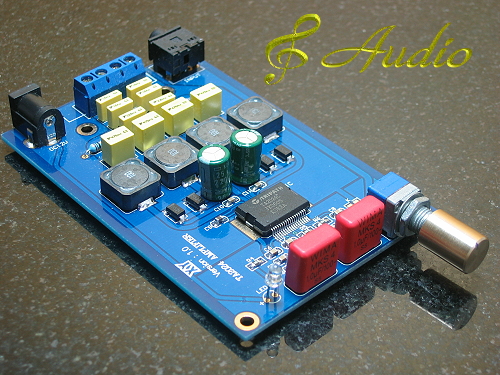

Er egentlig på jakt etter en tripath 2024 med volumpot,
pgr det lave strømtrekket. Tripath 2020 trekker en del mer,
og uaktuelt ved batteridrift i mine øyne.

Kanskje noe ala denne 2024`en hadde vært noe pgr lite strømtrekk
og batteri drift:

http://cgi.ebay.com/Tripath-TA2024-...ctronics_R2&hash=item45f7c72d6c#ht_4358wt_802



[FAB]

Jepp, har planer. Detta er billig og morro



[Hornlyd]

Jeg har en 2024 med volumpot. Funker det.

Vet du forskjellen på klangen i 2020 og 2024?

Jeg har 2050 og den likte jeg ikke. Tror 2020 og 2024 er relativt like men innbiller meg at 2024 har den glatteste og mest attraktive klangen?

Når det gjelder strømtrekket, og min onkels solcellepanel, hva vil en 2024 trekke? Et par små leselamper?



[FAB]

Den vinesken av tre var et godt forslag
Jeg HATER å lage kabinetter selv. Har ikke tid,
og alt for mye jobb. Liker "kabinetter" som nesten
er ferdig til en billig penge i utgangspunktet.
Bare skjære hull, fikse litt inni og male/lakke litt.
Er lei av sammenstilling, skjæring, pussing, frustrering +++
og tiden dette medfører.

Synes 2024 låter best. Best klang.



[Delle]

Når det gjelder strømtrekket, så må du nesten bare

kople et amperemeter i serie. F.x. ved å bryte +lederen fra strømforsyningen og kople instrumentet inn der.
Polariteten spiller ingen rolle ved digitalt instrument, blir det feil vises minus foran strømverdien.

Mvh



[frans]

frans: du skriver i en gammel tråd på forumet "Orginal T-amp bør modifiseres med 2,2uF kondensatorer for å få trøkk i bassen." Gjelder dette på Helder sine og andre av høyere kvalitet?

Inngangskondensatorene er der for å forhindre DC-strøm til høyttalerne. Disse kondensatorene fungerer som høypassfiltre = slipper igjennom lyd over en grensefrekvens. Jo lavere verdi, jo mindre bass slippes igjennom.

Original T-amp: http://www.michael.mardis.com/sonic/Bass.htm

De fleste har oppnådd god bassrespons med minst 2,2uF, mens enkelte bruker enda høyere verdier. Antar at Helder ikke er like bassky som den originale t-ampen. Men det kan likevel være verdt å ha i minnet at kondensatorer i signalveien generelt kan endre lydbildet vesentlig og at kvaliteten på disse kan ha mye å si for sluttresultatet.



[tofter]

frans: du skriver i en gammel tråd på forumet "Orginal T-amp bør modifiseres med 2,2uF kondensatorer for å få trøkk i bassen." Gjelder dette på Helder sine og andre av høyere kvalitet?

Inngangskondensatorene er der for å forhindre DC-strøm til høyttalerne. Disse kondensatorene fungerer som høypassfiltre = slipper igjennom lyd over en grensefrekvens. Jo lavere verdi, jo mindre bass slippes igjennom.

Original T-amp: http://www.michael.mardis.com/sonic/Bass.htm

De fleste har oppnådd god bassrespons med minst 2,2uF, mens enkelte bruker enda høyere verdier. Antar at Helder ikke er like bassky som den originale t-ampen. Men det kan likevel være verdt å ha i minnet at kondensatorer i signalveien generelt kan endre lydbildet vesentlig og at kvaliteten på disse kan ha mye å si for sluttresultatet.

Jeg satt akkurat og leste om dette her: http://forum.lowyat.net/topic/855281

Har jeg forstått det riktig; Høyere verdi på inngangskondensatorene gir mer bass, men gjør at diskanten ruller av før?



[LilleFetirLutemann]

Jeg har kjøpt Sure sin 4x100w TK2050 og trenger strømforsyning. De anbefaler 24V 350W på PartsExpress. Noen tips til norske leverandører som leverer disse? Gjerne en direkte link til produktet.



[Hornlyd]

Jeg har 2 kanalern til Sure med 2050 chipen. Liker ikke klangen.



[LilleFetirLutemann]

Det såg jeg, men jeg leter likevel etter strømforsyning.



[Hornlyd]

Kjøpte et par av disse. Det bør vel duge 8)

http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270673493927

Har fått dem nå. De virker solide men hvordan kobler jeg dem??



[tofter]

Jeg synes denne forklarer godt.

Forskjellen er vell at du har to kanaler.



[Hornlyd]

Takk. Da skal jeg ta noen makrobilder så får vi se om vi kan tolke tegningen din



[Hornlyd]

Jeg må vist ha dette inn med teskje:



[tofter]

Jeg er overhodet ikke kvalifisert til å si om dette er rett eller galt, så du må nok ha en bekreftelse av en kyndig.

Slik jeg tolker tengningen skal det kobles slik:

Håper noen kan hjelpe.



[Hornlyd]

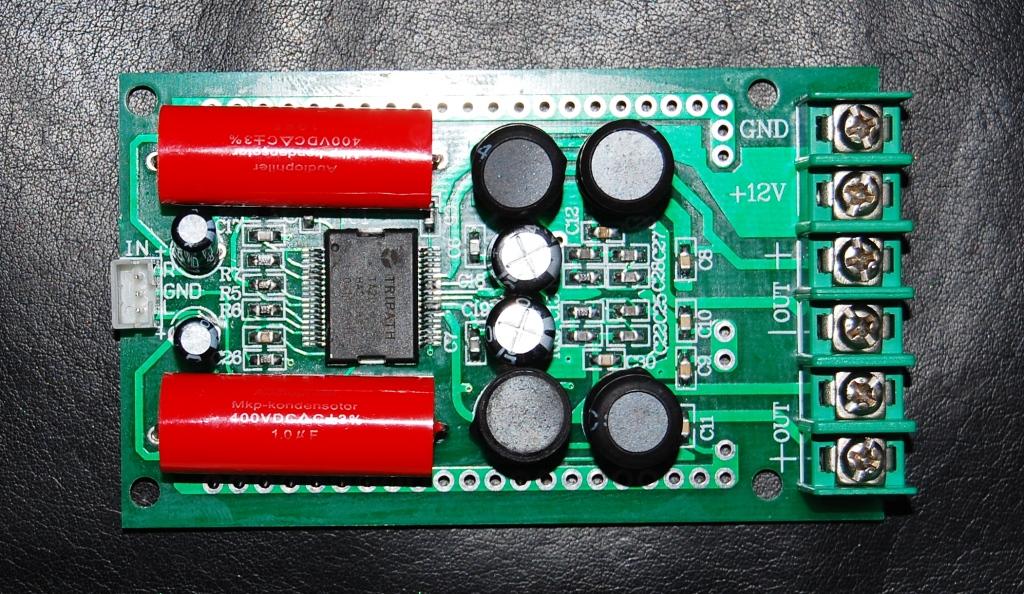

Da fikk jeg denne i posten i dag. Den virker forseggjort med 2,2 uF kondensatorer for god bass. Ferdige kontakter med ledninger og tom en power bryter.



[Dazed]

Den T-amp-modulen ser interessant ut. Hvilken (ebay-selger) er det?



[Hornlyd]

http://stores.ebay.com/Helder-HiFi



[Dazed]

Takker og bukker! Bestilte en for å teste litt, jeg. Sto ikke noe om ledninger og strømbryter, men de følger kanskje med likevel?

Hvilken spenning skal den ha inn? Likestrøm, antar jeg?

Hvordan fikser du (jeg) volumkontroll på denne? Et enkelt stereopotmeter på inngangen? Noen idéer?
