T-amp, diy, modding og strømforsyning

[Sven]

Jepp. Det var lysdioden sin skyld. Nå er det lyd ;D

Bra det løste seg, alltid litt nervepirrende å feilsøke, men ofte er det jo noe enkelt. Vil forresten tro du har mye å hente på å oppgradere strømforsyningen din hvis den kneler av en ekstra diode som bare trekker noen 10 talls miliamp.



[Barbaresco]

Kunne lysdioden ha stått feil vei?



[Hornlyd]

12 volt batteri på 20 A må vel være tilstrekkelig.

Tipper den dioden til biltema ikke er kurant?

Jeg loddet av den røde dioden på t-amp kortet og loddet på cat5 ledningere. Tenkt å få tak i en tilsvarende diode som jeg monterer i hullet. Er det en spesiell verdi jeg må bruke?



[Hornlyd]

Kunne lysdioden ha stått feil vei?

Hæ. Er det riktig og feil vei på lysdioder?



[Sven]

Ja det er polaritet på dioder. Siden som er "flat" skal til jord. Men at det skal ta så mye strøm at den kneler et 20A batteri virker uforståelig, uansett om du har reversert polariteten. De fleste dioder har et spenningsfall på 2v, de blå har ofte litt mer. Hvilken spenning måler du der dioden satt?
Edit: dioden må selvfølgelig sitte i kretsen når du måler.



[Dazed]

Kunne lysdioden ha stått feil vei?

Hæ. Er det riktig og feil vei på lysdioder?

Det er nettopp det som er oppgaven til en diode. Den slipper kun gjennom strøm én vei.



[Hornlyd]

Jeg hadde montert dioden i serie med + lederen. Det er kanskje feil? Den skal vel ha jord??

Litt flaut dette



[_RoDa_]

http://www.kpsec.freeuk.com/components/diode.htm

R



[Dazed]

Jeg hadde montert dioden i serie med + lederen. Det er kanskje feil? Den skal vel ha jord??

Litt flaut dette

Flaut, nei! Her gyver du løs på å bygge både rørforsterkere, høyttalere og alskens greier som du lærer deg underveis. ...Og alt blir flott! Jeg derimot leser og undersøker, sjekker og dobbelstsjekker på forhånd, og blir dermed aldri ferdig med noenting!

Kudos!

I serie? Hmm. Det må vel være bedre å koble den og en formotstand i parallell med lederen fra strømbryteren til kortet, så du ikke "kaster bort" spenning på den. Brått får chippen 3-4V mindre enn wallwart-en gir.

...Men når du bare har loddet av den gamle power led-en på kortet og loddet inn en ny med ledninger til de samme punktene, er det selvsagt det aller mest elegante, og riktige. Det lange beinet skal mot pluss.



[Dazed]

http://www.kpsec.freeuk.com/components/diode.htm

R

Flott link, RoDa. Bokmerket den siten.

Denne er enda mer relevant for akkurat dette "problemet":

http://www.kpsec.freeuk.com/components/led.htm



[Hornlyd]

Jeg må ha det inn med teskje:

Jeg koblet den blå lysdioden fra biltema inn på + ledningen i serie slik at strømmen som kom fra on/off switchen gikk gjennom dioden og inn i forsterkeren, det førte til at dioden lyste blått og fint. Problemet var at dioden slukte strøm, det var bare et partre volt igjen.

Lurte på om jeg istedet skulle ta den røde ledningen fra dioden og koble den til + ledningen etter on/off men den svarte til jord?

:



[Dazed]

Ikke koble i serie i det hele tatt, men på en parallell leder til den som går til ampen, med en motstand i serie med dioden.

...Men kan du ikke bare lodde ledere fra dioden inn på kortet der den originale, røde dioden satt, da?



[Hornlyd]

Her er den: http://www.biltema.no/no/Bil---MC/Biltilbehor/Bilelektrisk/Lysdiode1/

Skal prøve på "uttaket" til ampen

Hvorfor motstand forresten? Er det for å redusere spenningen inn til dioden slik at man ikke mister for mye strøm til ampen?



[Dazed]

Uten motstand vil strømmen gjennom dioden bli "ubgrenset", og knekke dioden før du kan si "her lukta det svidd, gitt".


Mye mulig at den biltema-dingsen har en seriemptstand under krympestrømpa der, men hvis du bare kobler en diode til hullene der den gamle satt, er det garantert en motstand i serie med den på kortet.



[Hornlyd]

kanskje det er motstand på biltema dioden?



[Dazed]

kanskje det er motstand på biltema dioden?

Ja, som sagt.

Men det er sikkert en "RLED" på kortet også, så hvis det er en motstand i serie med dioden på biltema-dingsen, får du to motstander i serie med dioden. Det gjør ikke noe, men lyset blir litt svakere.



[Nikko03]

Se her ja her må jeg følge med litt mulig det blir en sånn tass etterhvert



[Sven]

Det er motstand på biltemadioden ja, og den er beregnet koblet parallelt. Når du koblet den i serie så ble speningsfallet over dioden tilnærmet 12v, og du hadde bare noen fåtalls volt igjen. Som sagt tidligere er det ofte en enkel forklaring Kobler du biltemadiodes røde ledning til + på strøm forsyningen din og den svarte til -/jord vil alt fungere som tiltenkt.



[Hornlyd]

Så flott. Takk for hjelp.



[opet]

Hei,

Er helt ny her, så håper det er greit om jeg spør et par spørsmål.

Jeg har et par rimelige, men ganske greie Jamo S602 (http://www.soundgarden.no/hoyttaler/stativhoyttaler/jamo-s-602-stativhoyttaler-dark-apple.html). Har lest en del om disse T-ampene fra e-bay, og kikket en del på forskjellige alternativer. Men er litt usikker på hvilken type som klarer å drive høyttalerene.

Har dere noen tips til hvilken amp det lønner seg å kjøpe? Tenkte også på en hybrid/tube pre-amp for evt. å gjøre den litt kraftigere. Noen tips?

Og hvordan er det egentlig med å dytte inn en liten DAC i tillegg? Vil de digitale signalene forstyrre for mye? Har egentlig planer om å styre den digitalt via en Arduino for fjernkontroll etc.

På forhånd takk!

Øyvind



[Hornlyd]

De små Jamoene vil sikkert spille fint med en T-amp. Skal du bygge eller kjøpe fix ferdig?



[opet]

Tenkte å kjøpe kortene får så å gjøre resten selv. Har bestilt noen små-kit for å trene på loddingen, men tenkte forsterkerdelen(e) ferdig montert. Usikker på kabinettet, men har noen ideer. Så tenkte bare å bestille ampen så fort om mulig. Alt av tips tas imot med takk da dette er mitt første prosjekt.



[Hornlyd]

Ser at de små Jamoene dine har en følsomhet på 87 db. Med 4 tommer og små kabinetter er en 2024 t-amp mer enn nok (2x7 ekte watt). Du får litt mere trøkk med en 2020 (2x8 watt). Klangen er den samme.

Dette er min favorittsjappe på nett: http://stores.ebay.com/Helder-HiFi

Husk at når du passerer kr 200 så får du moms og tollbehandlingsgebyr. Dvs legg inn separate ordre.



[opet]

Thanks! Men har det noe for seg å dytte inn en tube pre-amp, eller er det i såfall kun for at det ser kult ut? Har et design som hadde tatt seg jævlig bra ut med et par tuber, men om det virkelig ikke er nødvendig så er det mulig jeg dropper det.



[Hornlyd]

Thanks! Men har det noe for seg å dytte inn en tube pre-amp, eller er det i såfall kun for at det ser kult ut? Har et design som hadde tatt seg jævlig bra ut med et par tuber, men om det virkelig ikke er nødvendig så er det mulig jeg dropper det.

Da blir det veldig mye dyrere. Lite gevinst, i forhold til hva du betaler. Gå for 2020 mkII eller mkIII.



[opet]

I see. Hvordan er det med et DAC-kort da? Kunne veldig gjerne tenkt meg å ha alt i en boks, men har lest at noen merker digital støy i forsterkeren. Er dette noe man bør ta hensyn til, eller er det ikke så veldig relevant?



[Hornlyd]

I see. Hvordan er det med et DAC-kort da? Kunne veldig gjerne tenkt meg å ha alt i en boks, men har lest at noen merker digital støy i forsterkeren. Er dette noe man bør ta hensyn til, eller er det ikke så veldig relevant?

Dac: se innlegg nr 9 i denne tråden
Støy: ikke relevant, evt få takk i en bit kobber som du lager en skillevegg av, du kan også spraye en tre eller plastbit med kobber spray (en slags lakk)



[Ludo]

Nå har jeg fått pakke fra Helder, både MK-III preamp og to stk PowerAmp V2.0A basert på 2020-chippen. Kan disse brokobles på et vis tro?

Og hvor finner dere chassis til disse?



[opet]

Takk hel. Jeg hadde jo lest den posten, men gikk i glemmeboka.

Ludo: Jeg tenkte å lage selv. Uten at jeg har noen som helst erfaring...



[Hornlyd]

Chassis:
Innlegg 4 & 5
Monacor
Elfa

Brokobling: Nei



[Ludo]

Låter slettes ikke verst, prisen tatt i betraktning. Måtte hive inn et Mullard CV4003 rør også Av en eller annen grunn så har jeg to stk poweramp'er, kanskje jeg skulle tilrettelegge for bi-amping i samme chassis her Det fulgte også med et ALPS-pot til volumkontrollen på preamp'en - kan jeg bytte den direkte på kortet?



[FAB]

Har gode erfaringer med chassis herfra:

http://www.autocostruire.com/catalog/index.php?cPath=43

Billig, pene og enkle å sette sammen.
kommer flatpakket.



[opet]

Her er jeg litt usikker på hvordan jeg skal forklare meg, men er det noen som vet noe om voltrangen som skal gå gjennom volumpoten? Jeg har planlagt en digital løsning med en PGA2311-chip, men usikker på om den holder. Går fra ca -5 til +5. Holder det, eller bør jeg heller gå for PGA2310 som tar -15 til +15?

Planlegger en Arduino-bit for å kontrollere volum digitalt, men er helt ny på h/w-biten.



[Ludo]

Jeg satte inn et ALPS-potmeter som jeg fikk med fra Helder Hifi og du verden for en forskjell det er på det kontra det originale mikket som satt i. Aner lite om hvilket arbeidsområde det har, men har man så mye som 15V på lavsignalsiden da? Skulle tro at 5V holder lenge... Noen som har innspill her?



[Sven]

Her er jeg litt usikker på hvordan jeg skal forklare meg, men er det noen som vet noe om voltrangen som skal gå gjennom volumpoten? Jeg har planlagt en digital løsning med en PGA2311-chip, men usikker på om den holder. Går fra ca -5 til +5. Holder det, eller bør jeg heller gå for PGA2310 som tar -15 til +15?

Planlegger en Arduino-bit for å kontrollere volum digitalt, men er helt ny på h/w-biten.

Hva skal du bruke den sammen med? Utsignal fra en typisk cd spiller ligger på rundt 2v.
Innsignalet til pga2310 kan være max strømforsyningen -1,5v. 2311 tar maks +/-2,5. Så i de fleste situasjoner vil nok begge fungere, men på 2310 kan strømforsyningen være fra +/-5 til +/- 15, da kan du slippe unna med færre komponenter hvis du alt har feks +/- 12 v i samme boks.



[Hornlyd]

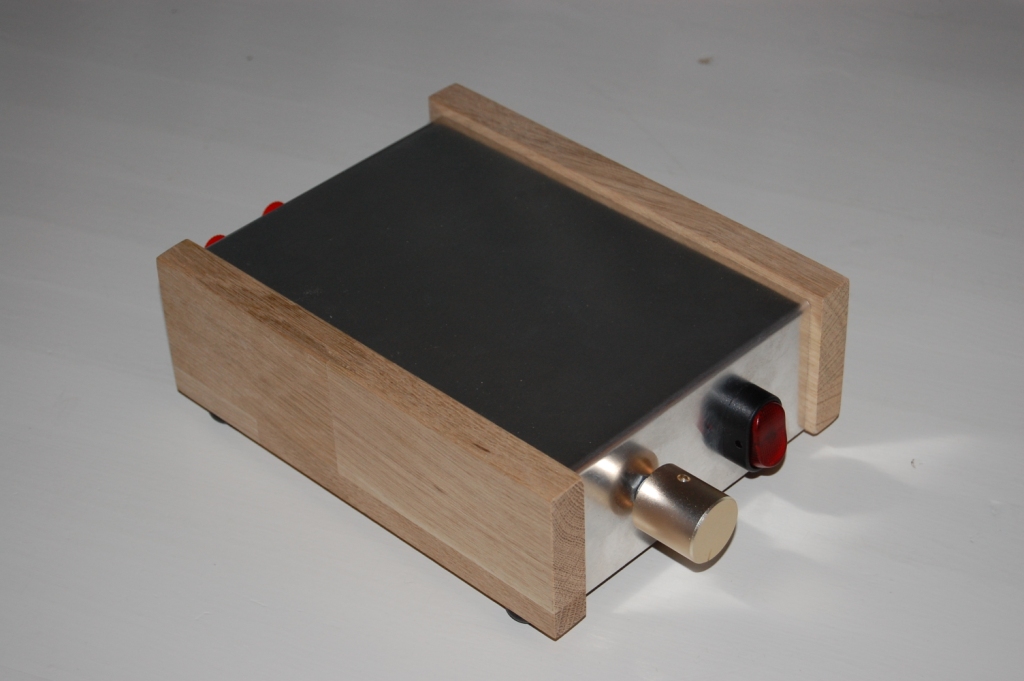

Bygde meg et kabinett i ettermiddag:



[tofter]

Ser bra ut Hel, ble fin. Kort inn volumpoten så blir det ultrasmooth!



[Hornlyd]

Spennende ebay shop:

http://stores.ebay.com/along1986090



[Hornlyd]

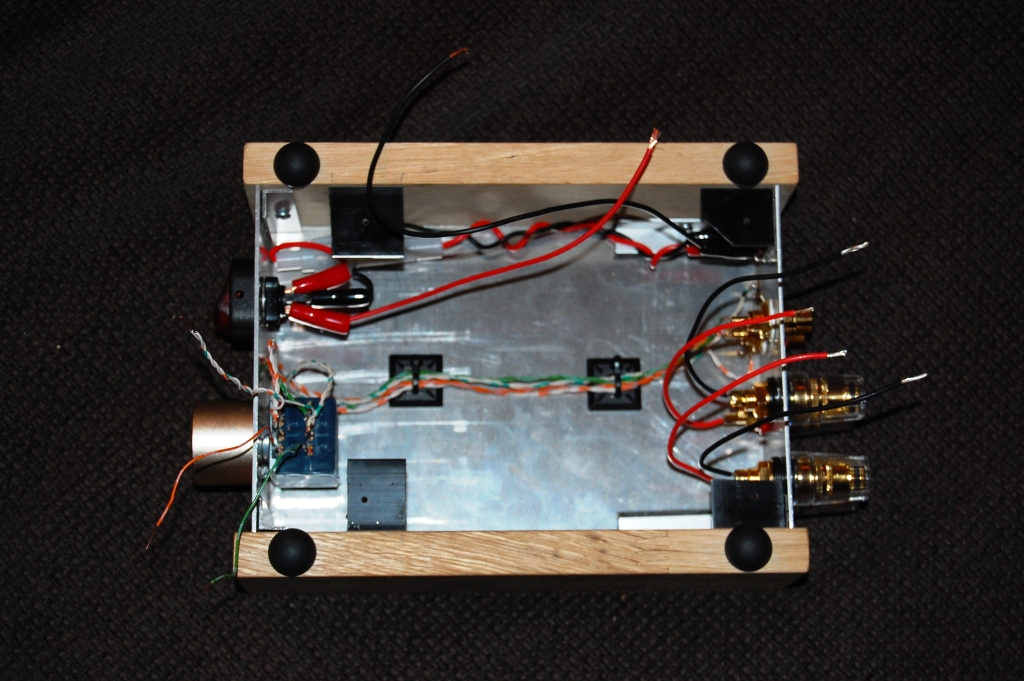

Da er den ferdig. Har ikke testet den enda, får håpe den ikke må åpnes :

Den har følgende specs:

* SURE 2050 T-amp
* ALPS blå 50K potmeter
* Cat5 kabel på signalsiden
* Meniscus Audio forsølvet høyttalerekabel
* Gullforgylte RCA kontakter med teflonisolering
* Høykvalitets høyttalertermianler fra Helder
* On/off bryter med lys fra Biltema
