8x12_TOM's anlegg

[8x12_TOM]

Er ute etter gode spade koblinger til elementene. Tror det er 6.3mm

Noen gode tips?



[Scrooge]

Ville vurdert disse: https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=48-207-99

Og da i kombinasjon med å lodde fast kabelen i spaden + rød / sort krympestrømpe.

Umiddelbart ser høyttalerterminalene tykke og solide ut, slik at jeg vil tro at spadene vil få et godt feste.
Om det mot formodning viser seg at spadene vil føles slarkete, er det fullt mulig å modifisere disse ved å forsiktig klemme sammen "fjærene" på disse.
Dette har jeg gjort i mange sammenheng, og aldri opplevd problemer i ettertid.

Og samtidig: Jeg ville også vurdert å lodde kablene direkte på terminalene, som et alternativ.
Da eliminerer du muligheter for dårlig kontakt, såfremt loddingen gjøres skikkelig.

Trenger du assistanse i denne sammenheng, så si ifra!



[8x12_TOM]

Etter jeg fant ut at dette kalles flatstifthylse, dukket det opp mange treff ved søk

Synes dette er en helt grei måte å koble til elementene på. Burmester bruker noe i likhet på elementen i sine høyttalere
Denne var fin, gullplett og greier, for god kontakt ;D



[Scrooge]

Joda, et meget godt alternativ!
Men om du insisterer på å presse fast kabelen i flatstifthylsen, så sørg i alle fall for å bruke en proff presstang!
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=80-017-45



[8x12_TOM]

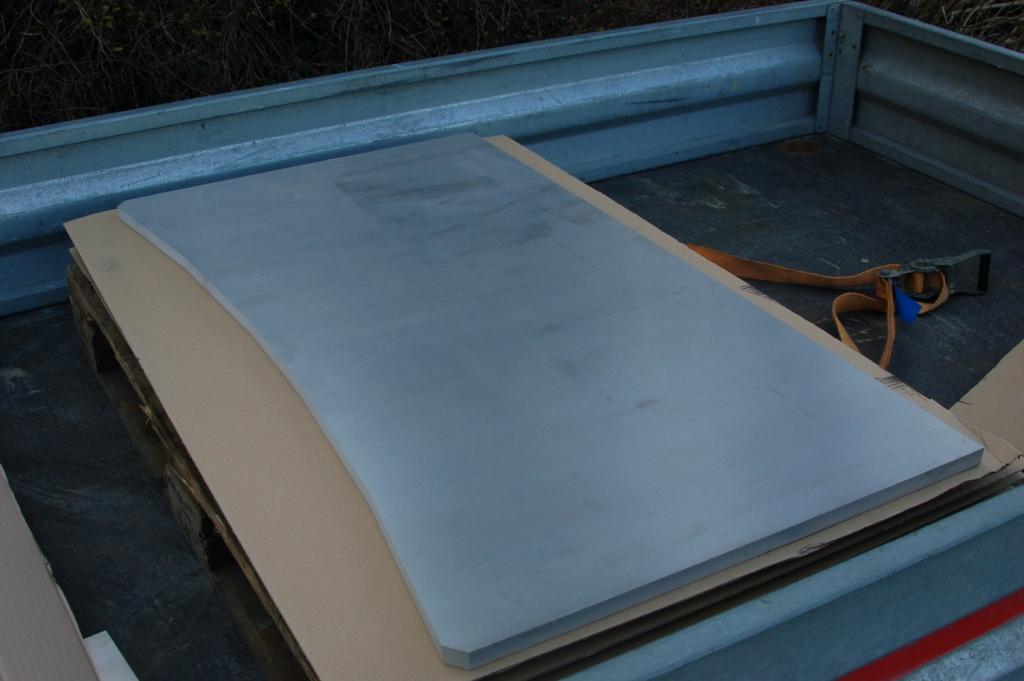

Har hentet platene som er vannskjært, og kjører de vidre til maskineringsfirmaet i morgen



[SteinLarsen]

Skal du bruke krympekontakter, har vi naturligvis tangen eller sertifiserte loddere om du trenger det.
Ikke bare fres...


mvh
Stein

Etter jeg fant ut at dette kalles flatstifthylse, dukket det opp mange treff ved søk

Synes dette er en helt grei måte å koble til elementene på. Burmester bruker noe i likhet på elementen i sine høyttalere
Denne var fin, gullplett og greier, for god kontakt ;D



[8x12_TOM]

Skal du bruke krympekontakter, har vi naturligvis tangen eller sertifiserte loddere om du trenger det.
Ikke bare fres...

Takker for tilbudet om lån/leie av tenger og kompetanse, men dette bør jeg klare selv ;D - Har noen gode tenger, en gammel loddebolt og litt WBT loddetinn.

Takker også for en meget fleksibel løsning på maskineringsjobben, som ikke minst var billig og ikke alt for mye heft for deres fremdrift.

Tor



[8x12_TOM]

Joda, et meget godt alternativ!
Men om du insisterer på å presse fast kabelen i flatstifthylsen, så sørg i alle fall for å bruke en proff presstang!
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=80-017-45

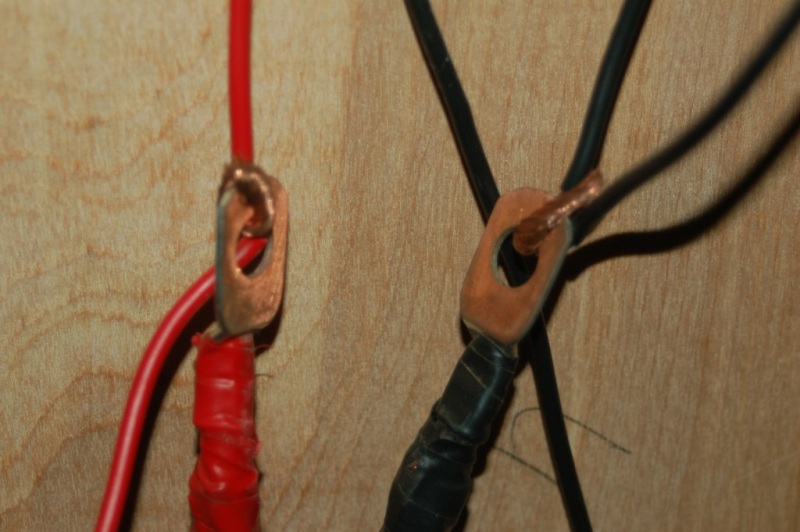

Det blir presset og loddet for sikkerhets skyld. Fikk en følelse av god kontakt når jeg presset på biltema-flatstifthylsene - kanskje de er gode nok?



[steinost]

Har hentet platene som er vannskjært, og kjører de vidre til maskineringsfirmaet i morgen

Hvor er det du har fått gjort dette?
Er det i Sande dette er utført?
Dette ble 2 spm om det samme ;D
Dette tror jeg kommer til å bli ett fett oppsett.

Steinar.



[8x12_TOM]

Har hentet platene som er vannskjært, og kjører de vidre til maskineringsfirmaet i morgen

Hvor er det du har fått gjort dette?
Er det i Sande dette er utført?
Dette ble 2 spm om det samme ;D
Dette tror jeg kommer til å bli ett fett oppsett.

Steinar.

Jeg brukte EKRO AS http://www.ekro.no/ denne gange siden de samarbeider en del med Fosstech as http://fosstech.no/
I tillegg kjører jeg denne strekningen mellom ekro -fosstech veldig ofte

Synes forsåvidt det har vært ganske bra en stund nå, men med nye topper kan det kanskje bli ennå litt bedre. Det største utbedringpotensialet ligger fortsatt i rommet



[ansepe74]

Personlig liker jeg best loddinger siden de fysisk er mere robuste og ikke blir påvirket av resonanser som plugger



[LMC]

legg ut et tilbud om gruppekjøp av drakten til DP-tråden! ;D

kule ht
knall engineering og design
mvh
Leif



[8x12_TOM]

legg ut et tilbud om gruppekjøp av drakten til DP-tråden! ;D

kule ht
knall engineering og design
mvh
Leif

Hvilken drakt?

Takk, er jo fornøyd med utseende av de gamle, så det blir litt i samme gate. Rene og fine linjer ;D

Kommer til å bruke samme farge også, så slipper jeg forandre subbenes farge

RAL 7045



[8x12_TOM]

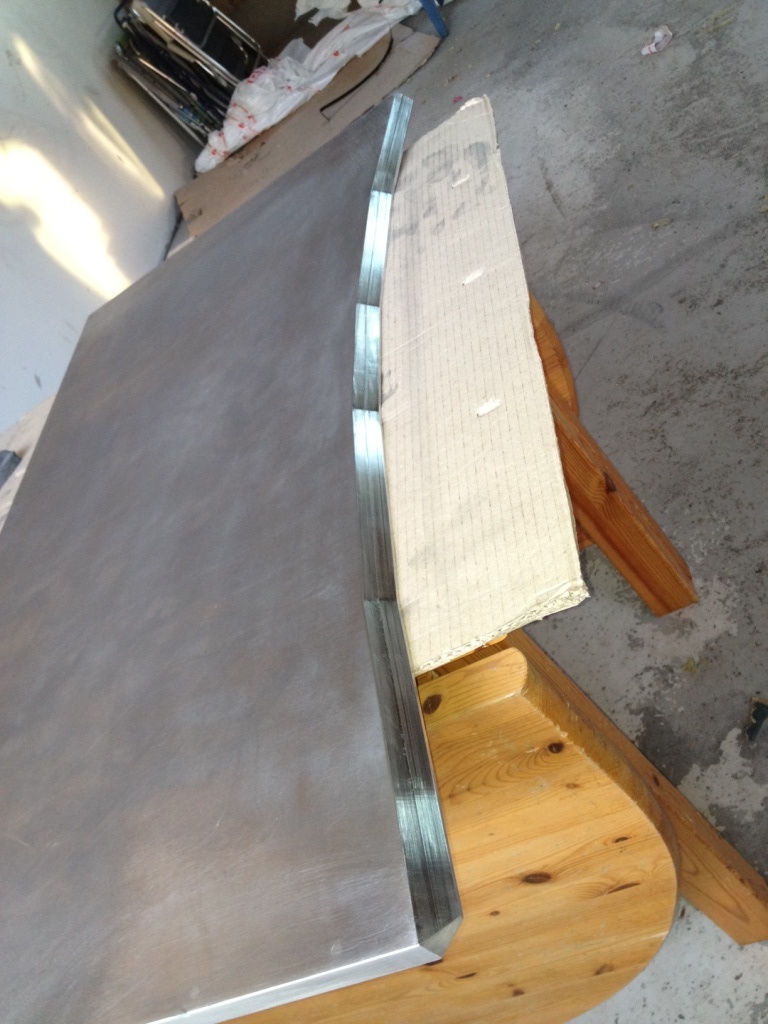

Maskineringsjobben er gjort, så da blir det lakkering en av de første dagene - bilder kommer i morgen



[8x12_TOM]

Maskineringsjobben er gjort, så da blir det lakkering en av de første dagene - bilder kommer i morgen

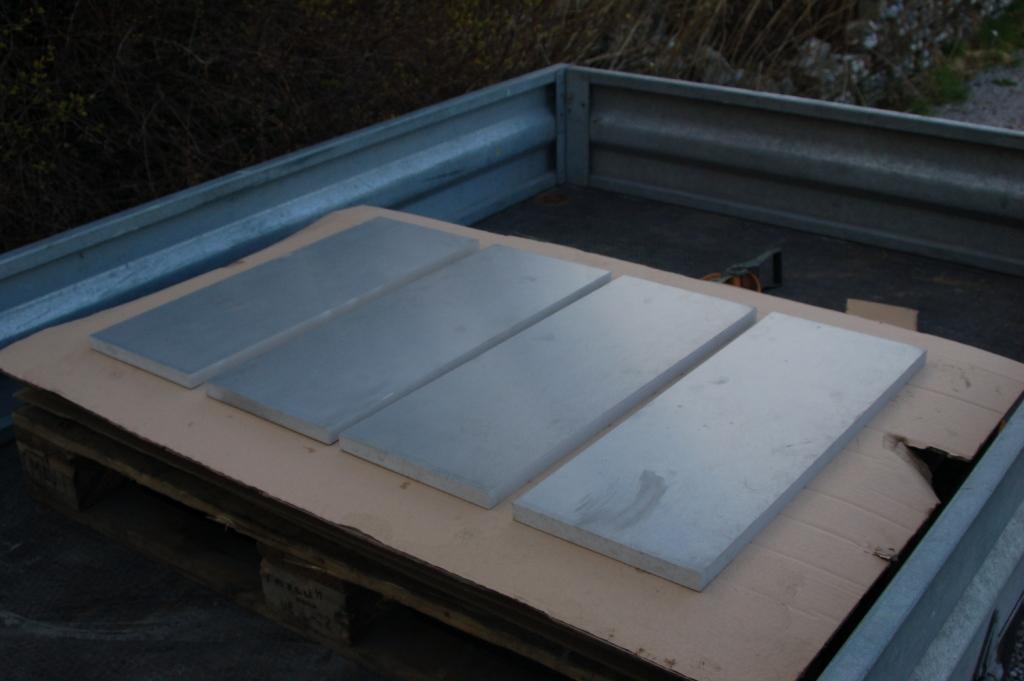

Dette tok litt lengere tid enn forventet, men nå er platene pakket for levering til lakkering



[8x12_TOM]

Det ser ikke så bra ut på bilde, men med litt pussing, krom og pulverlakk så blir det nok bra serru



[8x12_TOM]

Aluplatene blir lakkert i morgen. Litt synd at jeg sitter fast i jobb helt fram til helgen etter 17 mai...hurra



[8x12_TOM]

Var meningen å montere alu-fasade denne helgen, men var ikke helt fornøyd med lakkeringen - så det blir en ny runde igjen

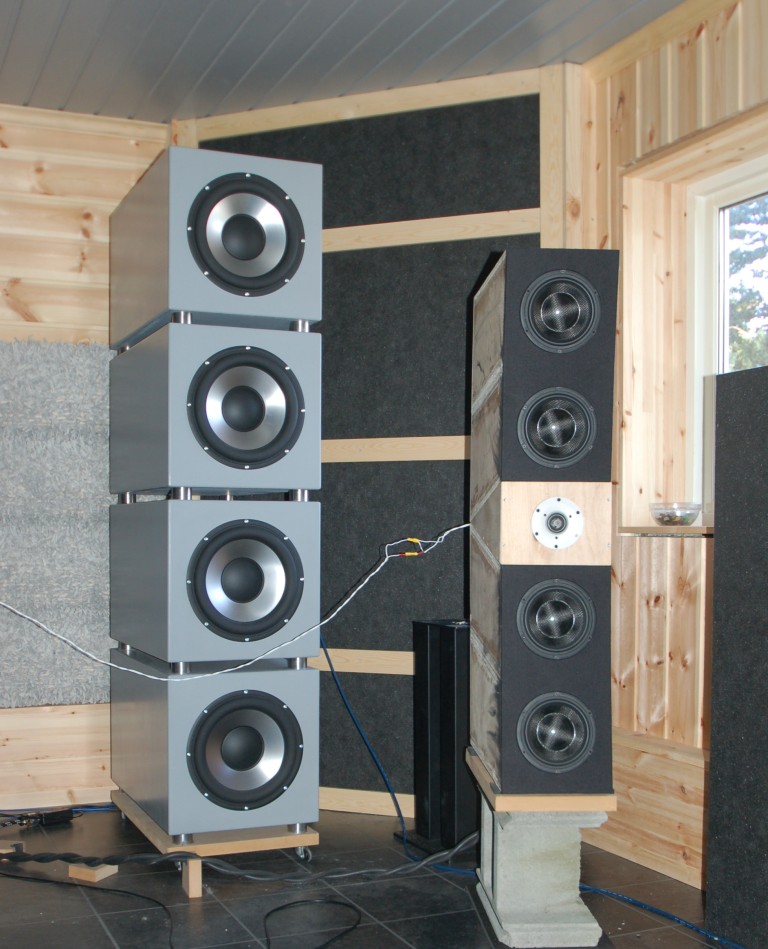

Står nå og spiller uten alu fasade, og det låter greit, men ikke mer. Knakketesten på finerkassene alene får stryk - de "synger" i nesten to sekunder.
Er klar over at dette ikke vill bli bra før finer og alu er limt sammen.
Tror nok de syngende kassenene slører lyden, så det er vanskelig å si noe om sluttresultatet ennå, men at det er mer sprut i disse elementene er helt klart.



[emokid]

Ser bra ut dette, kommer gjerne ut på en visitt når alt er smelt sammen!!



[ganilsen]

Heftig stativ!


Geir Arne



[8x12_TOM]

Ser bra ut dette, kommer gjerne ut på en visitt når alt er smelt sammen!!

Takk, det er ingen problem med en lytt - det vil si, bare hvis jeg for oppleve ditt hornprosjekt



[emokid]

Hehe, det skal vi nok ordne. Det er dog satt litt på vent



[8x12_TOM]

Da venter jeg et besøk i løp av dagen, og det fra selveste porsgrunnsavdelingen (vestlandet). Det å få besøk av godt garvede karer som har tørket opp bak ørene, setter jeg stor pris på - gleder meg.



[TrompetN]

Da venter jeg et besøk i løp av dagen, og det fra selveste porsgrunnsavdelingen (vestlandet). Det å få besøk av godt garvede karer som har tørket opp bak ørene, setter jeg stor pris på - gleder meg.

Spennende.
Er du ferdig med aluplatene?



[8x12_TOM]

Spennende.
Er du ferdig med aluplatene?

Uflaksen forfølger meg litt, så platene står litt på vent. Dette blir nok en demo for å vise litt av potensialet i dette systemet. Sånn jeg forstod det var mannen ganske hyppig på besøk av familie på disse kanter, så det vil nok bli muligheter for å høre et litt mer "ferdig" oppsett en annen gang.
Helt ferdig blir man jo aldri



[8x12_TOM]

Da var et meget hyggelig besøk fra Porsgrunnsavdelingen unnagjort, og vi fant ut at det er håp for oppsettet
Du er hjertelig velkommen tilbake nå det står kalibrert ferdig.



[ganilsen]

Var det flere som likte det de hørte?


Geir Arne



[Griffenfeldt]

Grattis med 23 års dagen i dag 8x12TOM



[8x12_TOM]

He-he, takk for den.



[FredrikC]

Kan du fortelle litt om delefrekvenser osv og tanken bak utformingen av høyttaleren?

Og gratulerer med dagen!



[8x12_TOM]

Delefrekvensen settes i deqx'en, og akkurat nå prøver jeg med 200hz mellom bass/mellomtone og 5000hz mellom mellomtone/diskant. Dette vil helt sikkert ikke bli det endelige.
Det som er mer sikkert er at det vil bli faselineære filtere på henholdsvis 24 og 48 db/oktav. Min filosofi er å få så god lyd som mulig i lytteposisjon, så derfor vil alle mellomtonene ha 100% lik avstand till lytter. Om høyttaleren ikke har så god spredningskontroll i det vertikale og horisontale planet er ikke så viktig for meg, siden tidligrefleksjoner er under kontroll
Mitt mål er en etc som umiddelbart faller 40 db forså og ligge der ut til 50 millisekunder.Derfra vil det falle videre ned i støygulvet.



[tkr]

Da var et meget hyggelig besøk fra Porsgrunnsavdelingen unnagjort, og vi fant ut at det er håp for oppsettet
Du er hjertelig velkommen tilbake nå det står kalibrert ferdig.

Først og fremst: Gratulerer med dagen, og takk for at du tok deg tid på en varm lørdag ettermiddag til å demonstrere anlegget for en bergenser!

Har hatt en lang reise over fjellet og var ikke hemme igjen før rundt kl. 21 i kveld. Skal derfor skrive kort, og får heller utbrodere i morgen:
1) Det mest oppsiktsvekkende hos 8x12_TOM var hvordan de digre beistene av noen høyttalere simpelthen tok et forsvinningsnummer så komplett som jeg ikke har hørt noe annet sted enn på fulltoneelektrostater. Det var nesten skremmende!
2) Bassen var formidabel og veldig godt kontrollert.
3) Lyden var mørkere enn jeg var vant til å høre den.

Skal utbrodere mer i morgen. Takker enda en gang for lytten, og må si at jeg synes at det er litt enestående man i hobbyen vår kan ta kontakt med et vilt fremmed menneske og oppleve åpne dører overalt bare ved å sende en PM. Det er en helt fantastisk ting, IMO.

Du er selvsagt velkommen i tkr Towers anytime.

mvh tkr



[8x12_TOM]

Takker for utbroderinger så langt og venter spendt på neste "episode". Punkt 1 og 2 er områder som kan bli en del bedre, mens pukt 3 kommer nok til å bli uendret. Mørk klangbalanse er min greie, men ved bedring av roen i lydbildet vil nok utklingningen oppover komme tydligere fram.
Slik som diskanten nå er montert er det tydelige problemer med diffraksjon. Når diskante blir innfelt i frontplaten og denne får avrunede hjørner, samtidig som løpetidskorrigering i deq'en er på plass, blir nok dette bra skal du se.

På neste Bergenstur er du satt opp som en av fire -fem oppsett som må overhøres - Gleder meg allerede

Tor

Edit: Trenger en adresse for sending av gjenglemte effekter



[tkr]

Hei Tor, jeg ønsket ikke å holde deg i ventesløyfe, men det har vært malevær på Vestlandet i dag. Vårherre er usedvanlig gniten på godværsdager her i havgapet, og jeg måtte bare nytte høvet.

Jeg fortsetter der jeg slapp:

En stund trodde jeg at det var for mørk klangbalanse, og særlig savnet jeg utklingningen på cymbaler. Da jeg ble pesentert for et jazzkutt (jeg tror det var Jan Johanson) med cymbaler i høyre kanal, måtte jeg bare innse at jeg tok feil: Utklingingen var der, og i svært realistisk presentasjon. Må muligens gjøre en innsats med Q-tips før neste lyttebesøk, det var nok heller ørene mine enn anlegget det var noe galt med. Mine egne preferanser går nok i reting av ørlite lysere klang, selv om de fleste mener at det låter mørkt i tkr Towers også.

For moro skyld har jeg akkurat sittet og lyttet til mye av den samme musikken her hjemme som jeg hørte på da jeg var på lyttebesøk. Det er ingen tvil om at rombidraget er adskillig større her hjemme. Misunner deg egentlig, som kan bearbeide rommet så mye som du bare vil. Det er helt klart for meg etter hvert at rommet "synger med" i en mye større grad enn de fleste vet om (og kanskje ønsker å vite om! )

Hva bassen angår, har jeg vel skrevet det viktigste: Den er formidabel og veldig godt kontrollert. Når jeg skriver formidabel, mener jeg usedvanlig dyp og kraftig! Nærmest bukseben-blafrende, blåse-små-insekter-ut-av-kitinskallene-sine og svimeslå-små-pattedyr-bass. 16 Hz merkes, ja...

Synes at anlegget ditt er usedvanlig spennende og vellykket!

Håper at jeg får komme på en lytt når du får alt ferdig.

mvh

Håper at du ikke forsmår et lite foto fra min kant av landet som en slags takk for lytten:



[8x12_TOM]

Takker rødmende for godord her. Og for å si det sånn, når det kommer til den vestlandske natur med fjorder og fjell, det finnes ikke vakrere når værgudene er litt rause.
Takker for bilde også



[TrompetN]

Hei, gratulerer med tilbakemeldingen!
Vil du si at de nye høyttalerene spiller mørkere enn de gamle?

Ser at du har delefrekvensen mellom bass og mellomtone på 200hz. Hadde ikke du den på 100 før?
Kan du prøve å beskrive forskjeller mellom 100 og 200 hz deling?

Hvor høyt kan du dele før 12 tommerene dine begynner å "slite"?

Håper det løser seg med aluplatene dine.

PS: bursdag i går? Gratulerer på etterskudd.



[8x12_TOM]

Hei, gratulerer med tilbakemeldingen!
Vil du si at de nye høyttalerene spiller mørkere enn de gamle?

Ser at du har delefrekvensen mellom bass og mellomtone på 200hz. Hadde ikke du den på 100 før?
Kan du prøve å beskrive forskjeller mellom 100 og 200 hz deling?

Hvor høyt kan du dele før 12 tommerene dine begynner å "slite"?

Håper det løser seg med aluplatene dine.

PS: bursdag i går? Gratulerer på etterskudd.

Klangbalansen er mye den samme, men med mindre problemer mellom bass og mellomtone.
Da du var her var delingen 220Hz mot nå 200Hz. Det som er helt sikkert er at de nye mellomtonene henger meg til the bitter end



[8x12_TOM]

Har ikke vært mye fart her i det siste, men siden jeg skal gifte meg i morgen må jeg få ut litt stim

Jeg har helt mistet troen på viktigheten med dyre kabler. Det vil si at jeg i noens øyne ikke har noen som helst mulighet for lyd i den øverste toppklasse - det får så være.

Kan vel si at det samme gjeller hvis ikke rommet er under kontroll.

Hatt noen demoer av porototyen av den nye høyttalerene min, med mild sagt mangler i kabler, koblinger og for den sagt skyld mye annet også ,uten alt for mye klager.

Her skulle det være mye å hente, men jeg tviler.



[G.A.G.]

Du får huske å si ja når presten spør deg om noe!

Ps. Gratulerer med giftemål i morgen!

Mvh
Andreas



[8x12_TOM]

Du får huske å si ja når presten spør deg om noe!

Ps. Gratulerer med giftemål i morgen!

Mvh
Andreas

Hvem sa prest
