    Du får prøve. Litt usikker på hvilken overføringsverdi det har mellom AL og DEQX.:)

    8

    8x12_TOM

    Gjest

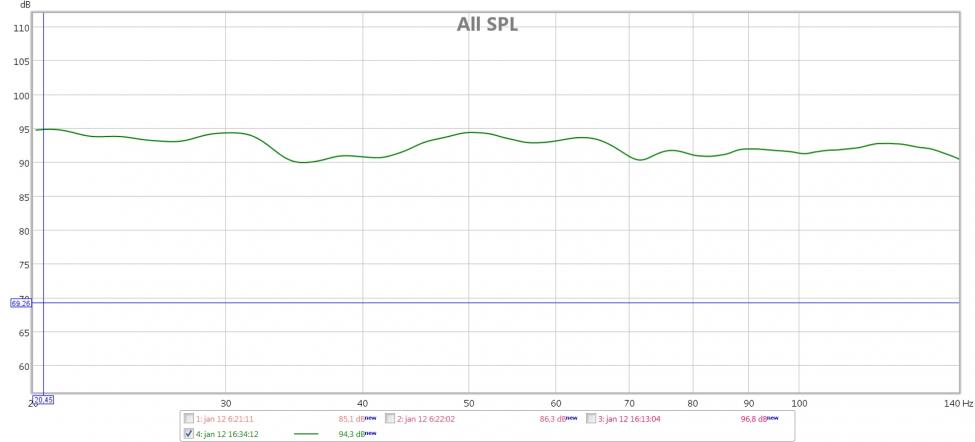

    Har jobbet ganske iherdig for å ha et så godt utgangspunkt i bassen som mulig før kalibrering

    Bassrespons uten noen form for eq (uglattet)


    Sist redigert:

    Retep

    Steine galen
    Ble medlem
    27.01.2005
    Innlegg
    23.092
    Antall liker
    20.645
    Sted
    Volda
    Torget vurderinger
    23
    Hehehehe LOL. Jeg må ha med klubben på tur seg jeg. dette VIL jeg høre!


    Retep

    Steine galen
    Ble medlem
    27.01.2005
    Innlegg
    23.092
    Antall liker
    20.645
    Sted
    Volda
    Torget vurderinger
    23
    Skal høre med gutta. Når passer det, satser på feb/mars? Gutta må ofte planlegge litt. Er uten hytte, barn ol som tar tid, så for meg passer det stort sett alltid...


    vidarje

    Hi-Fi freak
    Ble medlem
    24.10.2009
    Innlegg
    5.497
    Antall liker
    3.791
    Sted
    Rasta
    Torget vurderinger
    1
    Den traff Retep. men jeg vil veldig gjerne være med (hvis det passer ;)) Jeg klarte nesten å få til et besøk i sommer.

    Skal høre med gutta. Når passer det, satser på feb/mars? Gutta må ofte planlegge litt. Er uten hytte, barn ol som tar tid, så for meg passer det stort sett alltid...


    Retep

    Steine galen
    Ble medlem
    27.01.2005
    Innlegg
    23.092
    Antall liker
    20.645
    Sted
    Volda
    Torget vurderinger
    23
    Den traff Retep. men jeg vil veldig gjerne være med (hvis det passer ;)) Jeg klarte nesten å få til et besøk i sommer.

    Skal høre med gutta. Når passer det, satser på feb/mars? Gutta må ofte planlegge litt. Er uten hytte, barn ol som tar tid, så for meg passer det stort sett alltid...

    Får fylle opp en bil og spandere bensin ol på sjåfør. Blir vel ei pløse eller to på veien. men dette er kanskje ikke plassen ta dette på. om gutten har tid, så er det i vertfal 2 som har lysst...


    John_Harald

    Hi-Fi freak
    Ble medlem
    27.08.2002
    Innlegg
    4.054
    Antall liker
    1.854
    Sted
    Sørumsand
    Torget vurderinger
    5
    Hei og takk for sist. Syns dette ser helt rått ut, låter det anderledes? Hva har du gjordt for å få den jevne responsen? Hvordan opplever du lyden når du kjører uten EQ i bassen og når er planen å fjerne bakkammeret til bånddiskanten?

    8

    8x12_TOM

    Gjest

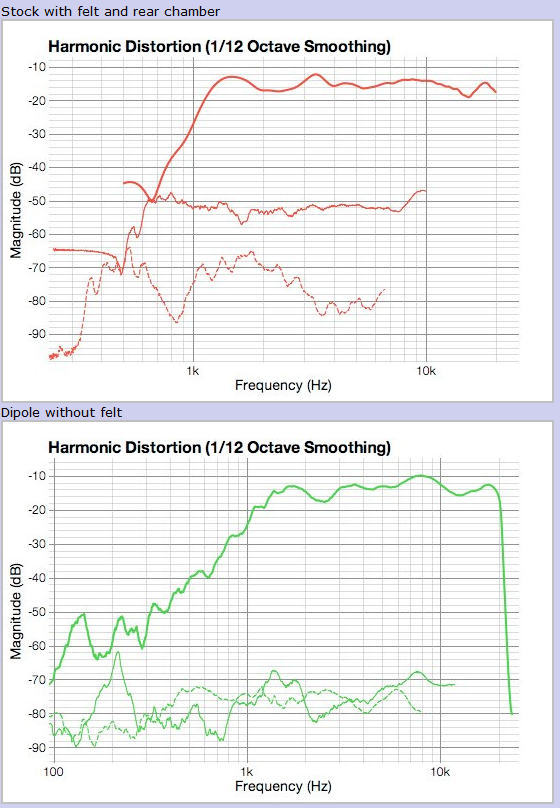

    Tatt litt forskjellige målinger av diskanten under modifisering

    Dette er måling på 1.2m med og uten bakkammer men uten og fjerne filtstykket
    Så og si ingen forandring
    med og uten bakkammer men med filt.jpg


    Grønn er uten filt og bakkammer og inge demping inne i kasse Målt på 30cm

    uten filt og  bakkammer.jpg


    Blå er med ull inne i kassen målt på30cm. Legger også med en måling av umodda og modda målt på1.2m

    diskant med og uten bakkammer.jpg

    Sist redigert:

    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.615
    Antall liker
    1.749
    Torget vurderinger
    6
    Ja her var det jo litt å tolke, på målingene uten bakkammer ; stråler den da inn i et eget kammer i kabinettet ?

    Mvh

    8

    8x12_TOM

    Gjest
    Ja her var det jo litt å tolke, på målingene uten bakkammer ; stråler den da inn i et eget kammer i kabinettet ?

    Mvh
    Ja et kileformet kammer som har 24cm bredde 17cm høyde. Bredden holder seg konstant mens høyden avtar til null. Dybden er da ca55cm

    Målingene burde vært gjort med en mye lavere deling enn det som vises her (3700hz). Da hadde det kommet tydligere fram det som skjer i diskantens nedre arbeisområdet. Ved neste kalibrering prøver jeg nok deling ned mot 2k

    Har ingen god måte å måle forvregning på, men får stole på det som blir sagt om at den reduseres kraftig.
    Eneste jeg ser ved denne "modifiseringen" er at den oppfører seg mindre lineær. Har et nivåtap på ca. 3-4db mellom 3300-5500hz smmtidig som den får ca2db ekster mellom 7-9k
    Dette er forsåvidt ikke så farlig siden det ryddes opp i med en kalibrering med deqx'en. EHED og jeg tar en runde på dette til søndagen


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.615
    Antall liker
    1.749
    Torget vurderinger
    6
    Med et så stort kammer skulle det vel være mulig å dempe bakutsråingen uten bieffekter ; veldig lett og luftig ved drivern og gradvis mer tett bakover. Hva slags dempemateriale ? Jeg tror bomull kan være bra ved høye hz.

    Fått hørt noe på det etter mod ?

    mvh

    8

    8x12_TOM

    Gjest
    Bruker noe som ble kjøpt til mellomtonekassene som heter Twaron Angel Hair. Se post #769

    Har hørt litt, og det er jo lett å la seg rive med, men synse nå vittelig dette har en tydligere utkingning. Kan jo også være en endret frekvesrespons.
    Skal bli spennende å høre dette ferdig kalibrert

    8

    8x12_TOM

    Gjest
    Klar for ett lite besøk ila helgen? :)
    Fikk så dårlig respons da jeg ymtet innpå et nytt besøg hos deg igjen, så jeg er usikker jeg gitt;)

    Kalibrere opp hele sysemet på nytt på Søndage, så det må bli etter det.


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.615
    Antall liker
    1.749
    Torget vurderinger
    6
    Spennende og høre om dine inntrykk videre nå !

    mvh


    emokid

    Hi-Fi freak
    Ble medlem
    04.02.2004
    Innlegg
    5.299
    Antall liker
    6.665
    Hva?! Hehe, kan ikke huske jeg sa annet enn at det bare er å komme? :)

    Sluket: folk som oppfører seg ordentlig og har god fremdrift og holdning til lyd/krone er ikke fiender ;)

    8

    8x12_TOM

    Gjest
    Kanskje du overså inlegget nr 609 i tråden din:).
    Her er det bare å komme, men som sagt helst etter helgen


    Sluket

    Holistisk Hifi Helt
    Ble medlem
    11.08.2006
    Innlegg
    57.378
    Antall liker
    109.910
    Torget vurderinger
    23
    Hva?! Hehe, kan ikke huske jeg sa annet enn at det bare er å komme? :)

    Sluket: folk som oppfører seg ordentlig og har god fremdrift og holdning til lyd/krone er ikke fiender ;)
    Enig i det men achtmalzwølf er vel ikke der?? :cool: Du sa jo han var en rabiat som heiv rundt seg med penger?


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.615
    Antall liker
    1.749
    Torget vurderinger
    6
    Hva?! Hehe, kan ikke huske jeg sa annet enn at det bare er å komme? :)

    Sluket: folk som oppfører seg ordentlig og har god fremdrift og holdning til lyd/krone er ikke fiender ;)
    Enig i det men achtmalzwølf er vel ikke der?? :cool: Du sa jo han var en rabiat som heiv rundt seg med penger?
    He He - Sluket kjeder seg i dag !

    mvh


    Sluket

    Holistisk Hifi Helt
    Ble medlem
    11.08.2006
    Innlegg
    57.378
    Antall liker
    109.910
    Torget vurderinger
    23
    For lite kabelkrangling på nyåret! Ikke lett å trekke opp noen i det hele tatt, egentlig... folk ligger vel fortsatt og raper medister & smult etter juleeksessene.

    8

    8x12_TOM

    Gjest
    Litt om Beyma tpl 150 fra et annet forum


    from that paper:

    But how does the TPL-150 compare to a normal compression driver? In Beyma, engineers have made an extended and complete set of measurements to illustrate the superiority of the TPL over a conventional compression driver.
    As we can see in the Waterfall measurements, almost all the energy in the TPL-150 has gone away in less than 2 milliseconds. However, if we look the compression driver response, even after 5 milliseconds, the diaphragm is still resonating, blurring the acoustic message.
    What about distortion products?
    Many different measurements were carried out, including but no limited to harmonic distortion, difference tone distortion, inter-modulation distortion, near field measurements and multi-tone stimulus, all of them at three different power levels, 1W, 7W and 23W AES. We can show many of all these measurements, where always the TPL-150 is clearly superior in terms of distortion.

    But one of the most spectacular measurements is the multi-tone response, as it can be more related with the behaviour of the unit with musical signals. Using various sinusoidal signals at the same time, many more inter-related distortion products arise, creating a kind of a “noise floor”, extremely interesting to compare, specially in this case. In the graph, we can clearly see the tremendous quantity of distortion products the compression driver is creating, just with one watt. There is a S/N ratio of less than 45 dB between the main component and the distortion products, along all the band pass of the unit. If we look to the blue trace of the TPL-150, it is incredible how low the distortion is, not even possible to measure it in many frequency regions.

    We can also look to the 7W measurement, where it can also be appreciated how the distortion products raises dramatically with power applied in the compression driver, while in the TPL-150, the distortion noise floor is kept proportional to the power applied.

    So, not only the distortion is very low in the TPL-150, but also it does not arise dramatically with power applied, as a compression driver does. As a conclusion, this new transducer will be a key component for the next level of professional sound systems of the future, in terms of sonic quality and Live Sound experience.

    I can confirm this, it translates in superb clarity, detail, speed, and natural/neutral sound. At direct comparsions A/B, there are information of the music signal, which the TPL-150 transmits very clearly, while the S2/H104 combo simply hides . MIdrange is more natural, while treble is more revealing, without getting harsh. The waveguide i am building will help to extend and equalize a littlebit the lowend, and help integration ( dispersion ) with the low midrange channel.
    One thing is sure : The Beyma will remain in my system, while the S2/H104 will be sold soon.......


    Roald

    Hi-Fi freak
    Ble medlem
    25.06.2005
    Innlegg
    5.645
    Antall liker
    2.928
    Torget vurderinger
    1
    Ser bra ut :cool: er det med eller uten EQ?


    vidarje

    Hi-Fi freak
    Ble medlem
    24.10.2009
    Innlegg
    5.497
    Antall liker
    3.791
    Sted
    Rasta
    Torget vurderinger
    1
    Dette er sånn som vi andre bare kan drømme om:) Hva er det som skjer ved 40Hz?


    Bx

    Bransjeaktør
    Ble medlem
    04.08.2005
    Innlegg
    9.078
    Antall liker
    4.506
    Det ser basstungt ut fra 200 Hz og nedover. Sånt låter ofte bra på moderate nivåer, men blir det ikke i meste laget når du drar på? Kan jo ha noe med glattemetoden å gjøre, selvsagt. Hva slags glatting er det på kurvene?

    8

    8x12_TOM

    Gjest
    Det ser basstungt ut fra 200 Hz og nedover. Sånt låter ofte bra på moderate nivåer, men blir det ikke i meste laget når du drar på? Kan jo ha noe med glattemetoden å gjøre, selvsagt. Hva slags glatting er det på kurvene?
    Synest nesten det er litt slankt nedover jeg. Dette er glattet 1/12

    • Liker
    Reaksjoner: KW

    Polka

    Hi-Fi freak
    Ble medlem
    11.07.2003
    Innlegg
    5.954
    Antall liker
    4.154
    Torget vurderinger
    96
    Har jobbet ganske iherdig for å ha et så godt utgangspunkt i bassen som mulig før kalibrering

    Bassrespons uten noen form for eq (uglattet)

    Vis vedlegget 237433
    Fantastisk, intet mindre. Fy flate for en jobb du har gjort her. Innenfor +/- 5 dB fra 20-140 Hz!! Det er bare å ta av seg hatten.

    8

    8x12_TOM

    Gjest
    Har jobbet ganske iherdig for å ha et så godt utgangspunkt i bassen som mulig før kalibrering

    Bassrespons uten noen form for eq (uglattet)

    Vis vedlegget 237433
    Fantastisk, intet mindre. Fy flate for en jobb du har gjort her. Innenfor +/- 5 dB fra 20-140 Hz!! Det er bare å ta av seg hatten.
    Takk for det, og den er jo faktisk innenfor +/- 2.5. men det var sikkert det du mente:). Målingene med deqx'en Hadde litt større avvik, men ikke noe avskrekkende.Tror det var noe rundt +/- 4
