Anaview AMS1000 & AMS0100 x3 - 8 kanals Byggetråd

[liliya]

Ikke glem at du faktisk har "masse plass" på sidepanelene i kassa. Ser på bildet ditt.Jeg tror at du får plassert to protectionkort på hver side. En liten printkort transformator får du plass til bak til venstre for AMS. Beskyttelseskondensatorer fester du direkte til en av klemmene på høyttalerne. Om du ønsker dem skjult, ville jeg benyttet passende bokser i plast.
Du er hjertelig velkommen til å ta en Vikersundtur, så fikser vi dette om du ønsker å gå for den løsningen jeg skisserer her.

Eivind S



[steinost]

Da forstår jeg det slik att høyre minus skal kobles sammen med venstre minus på HT når man har bro koblet AMS 1000?
Hvit og blå sammen. Svart og rød sammen.

Steinar



[oks81]

Da forstår jeg det slik att høyre minus skal kobles sammen med venstre minus på HT når man har bro koblet AMS 1000?
Hvit og blå sammen. Svart og rød sammen.

Steinar

Det hørtes feil ut...
Koble høyttaler mellom L+ og R-

L+ = +høyttaler
R- = - høyttaler

Ingenting mer skal kobles slik jeg leser skjema på side 34 og 35.
http://www.anaview.com/sites/default/files/PDS AMS1000-2600-D.pdf

Angående farge må nesten ekspertisen svare på



[steinost]

L+ og L- skal være +
R+ og R - skal være -
Blir litt surrete i hode av dette.
Snakker jo her om koble forsterkerne mono.

Steinar.



[oks81]

Jeg har ikke bygget Anaview, leser bare skjema så ta litt forbehold.
Men brokobling av Anaview ser jeg på samme måte som når en brokobler en sub på en bilstereoforsterker.

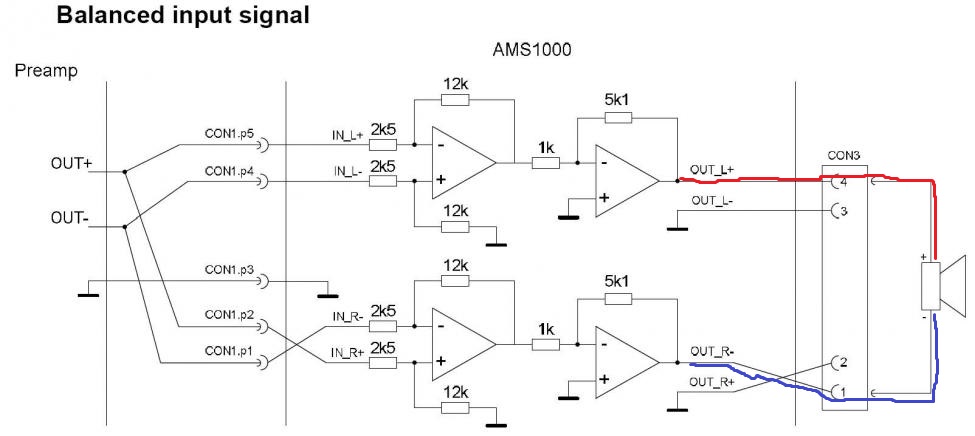

Tegnet litt på denne jeg, slik jeg mener det blir.



[Leikis Lyd]

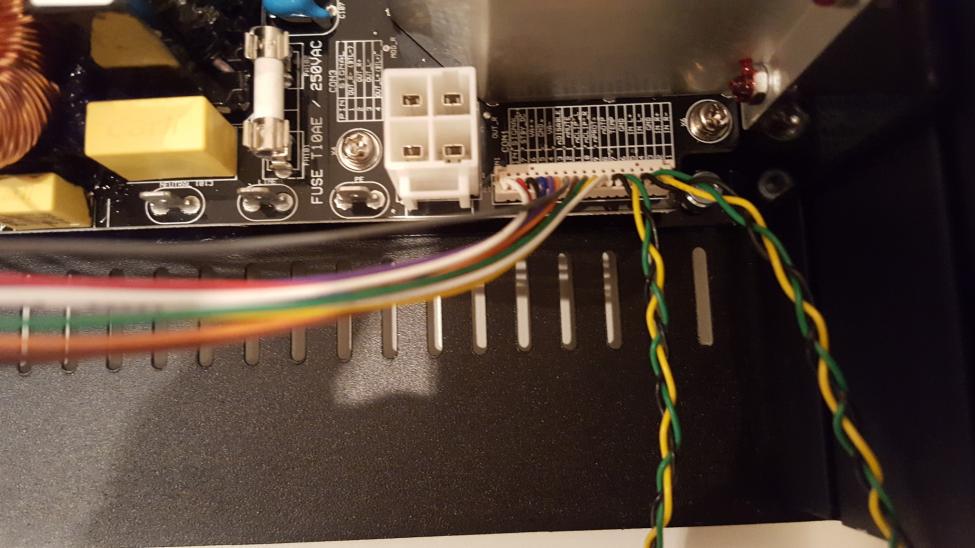

Her er et dårlig bilde av min Ams-1000 brokoblet.



[steinost]

Aha, er en norsk gruppe
Rød + blå -

Steinar.



[steinost]

Er elendig til å lese skjemaer, men man lærer så lenge man lever.
Kan hende det er problemer med folk over de halvtress

Steinar.



[oks81]

Aha, er en norsk gruppe
Rød + blå -

Steinar.

Ja, og hvit plugg!

Forstod du kobling?
Tror du ser det ganske greit på Leikis sin..

Om ikke kan kanskje noen merke med tall og hva som skal kobles på denne tegningen?



[steinost]

Den gamle mannen har forstått nå, (tror jeg)

Steinar.



[oks81]

Bra!

Gammel for pokker!? Du driver jo med hypermoderne klasse D!! Slek so ongdommane lika da!!
Selv er jeg en dritgammel 35åring som driver med steinalder klasse A



[steinost]

Da er jeg en ungfole på snart 53



[liliya]

Steinost: Ser du har fått god hjelp(og korrekte svar) av oks81 og Leikis på dine siste spørsmål angående brokobling.

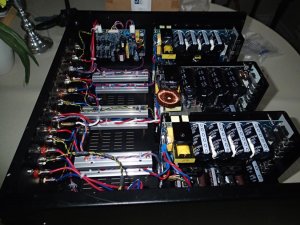

Selv om denne tråden er Hans E sitt initiativ og at mine innsmett ikke har hatt til hensikt å "kuppe" tråden, så fortsetter jeg med å legge inn noen bilder av Anaview bygget som jeg har påtatt meg for gut_man. Regner med dette kan både være til inspirasjon til andre som ønsker å bygge Anaview.

Sitter nå lytter til de to ALC1000, De har en skikkelig skyv i bassen. Alle de andre enhetene er også prøvespillt og funker som det skal.

Når jeg bygger forsøker jeg å holde inn og utgangssignaler adskilte så godt det lar seg gjøre. I et åttekanalsoppsett byr dette på noen utfordringer. Som det går fram av bildene er alle 220V tilslutninger også forsøkt holdt i "nederste etasje" dvs langs bunnplata i kabinettet. I neste "etasje" har jeg ført alle høttalertilslutninger, mens i øverste "etasje" har jeg ført de balanserte inngangssignaler.
Oppsettet er helt "sort" og støyfritt. Det er ogå min erfaring med min egen Anaview sammen med horn både i toppen og mellomtonen.



[Leikis Lyd]

Steike pent og ryddig



[steinost]

Får da endelig håpe at det ikke blir sett på som kupping, når det bare kommer masse god info og lærdom ut av dette.
Vi som liker DIY er vel runde i kantene er vi ikke?

Steinar.



[gut_man]

Er det rart jeg setter min lit til liliya? Ser strøkent ut som vanlig. Morro å lese at ALC tydeligvis innfrir i bassområdet siden den primært er tiltenkt tjeneste for basstårna mine.



[Hornlyd]

@ lilya

Er det protection releer på den?



[oks81]

Må no si at det virker ikke akkurat som et militært statskupp dette lilya, kanskje mer et slikt trivelig Egon Olsen kupp over alle kupp
Tråden er fin lesing synest jeg, og tenker Hornlyd setter pris på litt krydder og videreføring av tråden han har startet!
Gir flott mulighet for andre å lære!


Denne ser for meg ut som uten prevansjon Hornlyd.

Kan kanskje noen forklare denne poppingen ved påslag? Er det kritisk for dyre flotte kompr.drivere?
Beskyttelses kondis absolutt påkrevd eller kan en klare seg uten?



[liliya]

Er det protection releer på den?

Ja, det tror jeg faktisk det er. Har ikke fått sjekket med manualen. Når jeg slår på nettet , går det et par tre sekunder, jeg hører to klikk, og først da kommer lyden igjennom. Jeg henter strøm til lysdioden på frontplata fra pin 2 og 3(+18V), og lysdioden lyser føst opp samtidig som klikket. Dette oppfører seg nøyaktig slik som de to protection kretsløpa jeg har montert i min egen Anaview til AMS 0100.

Eivind S



[oks81]

Skjønner ikke...
Har AMS no fått forsinket innkobling av ht, eller er det bare ALC som har det?

Mvh
oks



[liliya]

Etter at Anaview prosjektet til gut_man er brakt vel i havn, har det vært tid til å gå løs på mitt eget Anaview oppsett. Noen husker kanskje at jeg i post 223 kom i skade for å feilinformere om tilslutning av con 3 og con 4 (høyttaler ut på AMS 0100).

Jeg har i dag byttet om på tilledingene slik at det følger manualen på s. 19.

Nå viste det seg at dette ikke funket. ÅRSAKEN ER PROTECTION KRETSLØPET . Dette kretsløpet har felles stel for de to kanalene, og ved forbinde på normal måte, spiller en kanal riktig, men i den andre kanalen blir signalet forvrengt og svakt.

Problemet har jeg løst ved å forbindele L+ og R+ på normal måte inn og ut på protection kortet, men L- og R- forbindeses direkte til speakones negative tilslutning og går utenom protection kretsløpet. Dette funker og jeg regner nå med at begge kanaler nå spiller i fase med hverandre.

Om en benytter et sikringskretsløp hvor høyre og venstres stel er adskilt, så behøver en ikke ta hensyn til dette. Men med de fleste litt enkle løsninger av protection kort slik som mine, må en ha en liten tanke på dette problemet.

Eivind S



[steinost]

Da er endelig jeg ferdig med lodding jeg også, bilde kommer imorgen.
med litt øving ble det slettes ikke så galt.
Har gjort som Leikis uten noe annet en å koble ledninger uten felles jord.
prøver det på den måten først.

Steinar.



[steinost]

Ble ikke så galt.



[liliya]

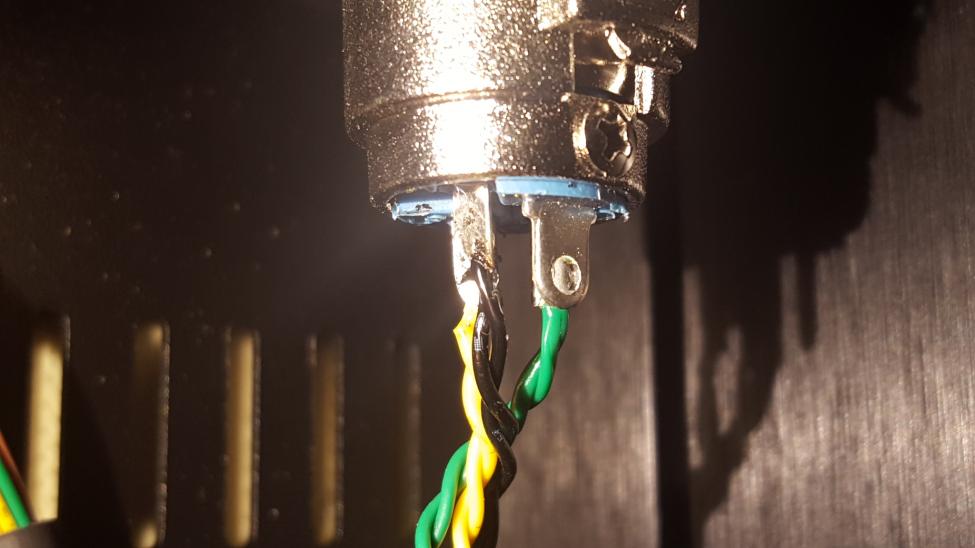

Vanskelig å "tyde" bildet ditt pga vinkelen. Sjekk at tvinnet grønn går til bein 2(varm) på XLR. Gul skal til bein 3(kald) og tvinnet sort til bein 1, så har du gjort det riktig.

Mvh

Eivind S



[steinost]

Skal se om jeg våger å sette strøm på de.
Ved nærmere ettertanke må jeg dette for å få lyd

Steinar.



[Sluket]

Personlig ville jeg nok heller valgt å satt spenning på..... du merker fort om det går noe strøm



[steinost]

Koblet strøm på stereo utgaven nå.
Det sa ikke BANG eller POFF, regner med att det er et godt tegn
Skal koble til resten av kilden snart for å se om det blir liv i linjekildene.

Steinar.



[steinost]

Morsom du Sluket
Det sa bare et pent lite "klikk"

Personlig ville jeg nok heller valgt å satt spenning på..... du merker fort om det går noe strøm



[Sluket]

Nei, dette er ikke fleip - du kobler ikke STRØM på , du kobler spenning. Enheten BRUKER strøm når den får spenning.

Det handler bare om å holde tunga i rett munn.



[oks81]

Ingen strøm uten spenning, men kan ha spenning uten strøm



[Sluket]

Det er riktig.



[oks81]

Takk Da var alle årene på spenningskolen ikke helt bortkastet.

Men det kan være ganske høy spenning første gang en kobler til spenning...



[Sluket]

Spenning kan være så mangt.... elektrisk spenning, seksuell spenning, fysisk spenning osv. - og/eller en kombinasjon av nevnte



[oks81]

For ikke snakke om havstrømmer, surstrømming osv...
Og alt sammen er kjempe on-topic!!



[Sluket]

Surstrømming = misfornøyd svenske kløne som ikke skjønner det døyt av Tidal og Spotify...



[steinost]

Her går det unna Gunnar, herlig å ha folk med humor rundt seg



[oks81]

Nei, surmuling hjelper ikke, bortsett fra han her da....



[steinost]

Det var den gangen de lagde god humor.



[oks81]

Det var den gangen de lagde god humor.

Helt sant!

For å gå skikkelig Off Topic...
Hva høyttalere skal du bruke Anaview på?

Mvh
oks



[El-retur]

Fikk plutselig en god idee. Da slipper jeg å mekke inni forsterkern.

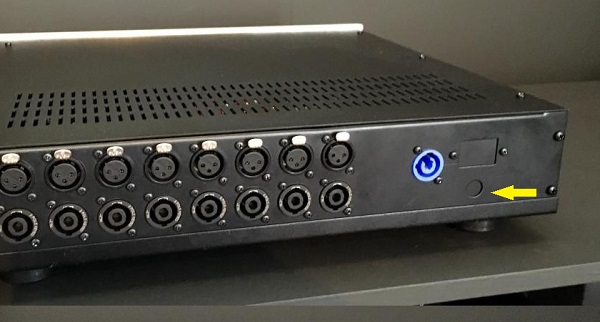

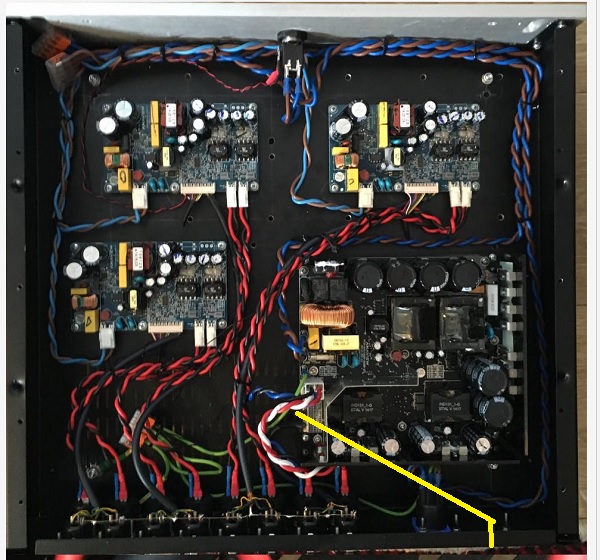

Jeg henger meg på 24 volt utgangen fra AMS1000 og monterer to stk 3,5 mm Jack chassiskontakter der hvor det er en liten avtagbar plate på bakplata.

Så bygger jeg en boks til hver høyttaler med releer som de blå Jantzen beskyttelseskontaktene allikevel må være i med ditto 3,5 mm Jack chassiskontakt og en ledning i mellom som forsyner boksen med strøm.


Noen betenkeligheter?

Vis vedlegget 404055 Vis vedlegget 404056 Vis vedlegget 404057 Vis vedlegget 404058

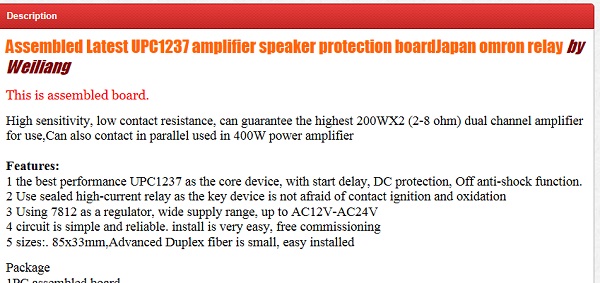

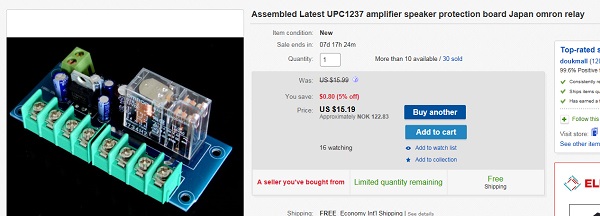

Assembled Latest UPC1237 Amplifier Speaker Protection Board Japan Omron Relay | eBay

bump

Om du bruker de upc speaker protection kortene ville jeg sjekket om de fungerer skikkelig,har brukt 2'slike selv og en av de slår ut på dc(1v)ca men slår inn inn etter ca 1sek.
Det andre upc kortet fungerer fint og slår ut på ca 1v og slår ikke inn igjen så lenge det er dc på kanalen.
De har også felles minus de kortene..
