XLR her i gården må vite
ble ikke så galt.
Det første man må kunne angående XLR (balansert) er å kjenne korrekt PIN konfigurasjon
etter dette er det bare å følge angitt (+), (-) og (Gnd/jord) som angitt på feks AMS 1000 koblingsskjemaet. Høyttaler tilkobling tilsvarende.
(Har ikke jeg nevnt dette tidligere i denne tråden, eller var det i en annen...)

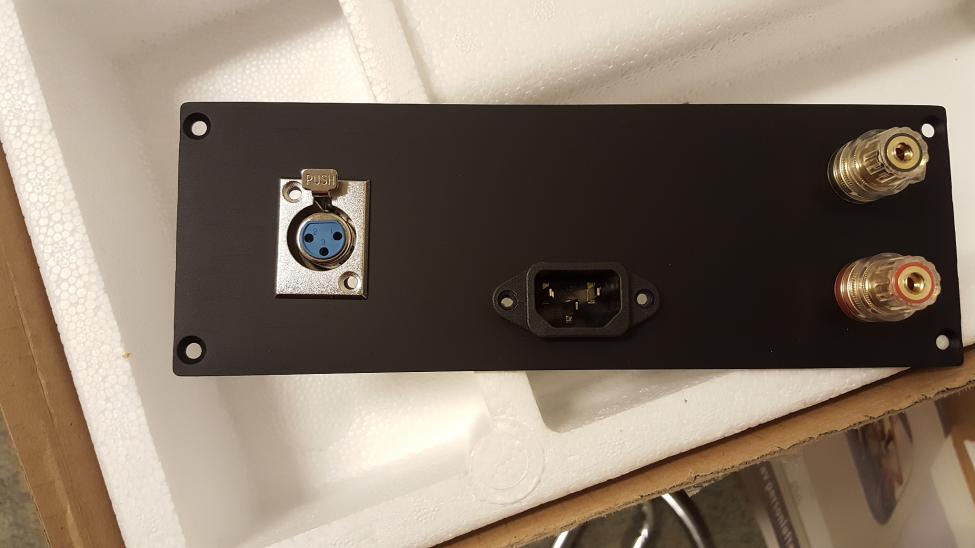

Dare de klare for kabling, ca 3 timer med hulltaging og skruing.
Ytterligere forklaring til hva mk1classic tegner og forklarer, er kanskje ikke nødvendig. Anbefaler også å følge denne tegningen om man benytter SE kobling, med den endringen at pin 1 og 3 i XLR hanstikket kortsluttes. I XLR hunstikket på forsterkerchassiet gjøres ingenting, og så er forsterkeren klar til å benytte balansert kabel inn om det skulle bli aktuelt. En slik løsning kan selvfølgelig ikke benyttes om SE etableres med en phonobøssing, da må tegningen med betegnelsen BL singel ended følges.
Eivind S
begge gule til - 3
Begge Grønne er til + 2 ,svart til jord + sammenkoblet med den siste på XLR
Skal alt av jord inkludert strøm jord sammenkoblet?
Feil bilde Ang bro kobling dette var for to kanaler, så her er det jo en av hver.
Riktig bilde ang bro kobling.
Ser ut som du er på rett vei: de to gule tvinnes og loddes til 3 (kald, minus), de grønne tvinnes også og loddes til 2(varm,positiv). Så vil jeg anbefale at du velger deg et stjerne nullpunkt hvor du skal samle alle jordingsledninger. Der er nok å føre en(1) jordingsledning til stjernepunktet fra hvert print, da de to sorte jordingsledningene er innbyrdes forbundet= mindre ledningsdragning.
Når det gjelder jord på nettstikket ditt vil jeg anbefale deg å gå inn på sidene til Elliot. Denne måten å gjøre det på løfter jord fra nettet ca. 10 ohm fra signaljord. Dette eliminerer det noen opplever som brumproblemer når nettjord kobles sammen med signaljord.
Eivind SGut-man
Har jobbet noen timer idag med ditt Anaviewprosjekt. Første del er å gjøre all boringer. AMS1000/ALC1000 allerede på plass i kassa. Module er faktisk ca 2mm for høye til å få plass på høykant. Løser problemet ved å "heve" topplata de to mm med mellomleggskiver i forhold til side/bakplate. Tror det blir helt ok. Kanskje det blir noen bilder etterhvert. Ser ut til å bli en skikkelig byggetråd for Anaview dette her.
Eivind SDa legger jeg ut bilder av tre dagers arbeid(ikke 8 timers dager) med gut-mans Anaview prosjekt.
Bakpanelt er lakkert på nytt før alt har blitt plassert og skrudd fast. Masse boring og litt filing. Da er det vanskelig å unngå riper/merker, derfor pleier jeg alltid å bøte på"skadene" med å gå over med et nytt lag med lakk.

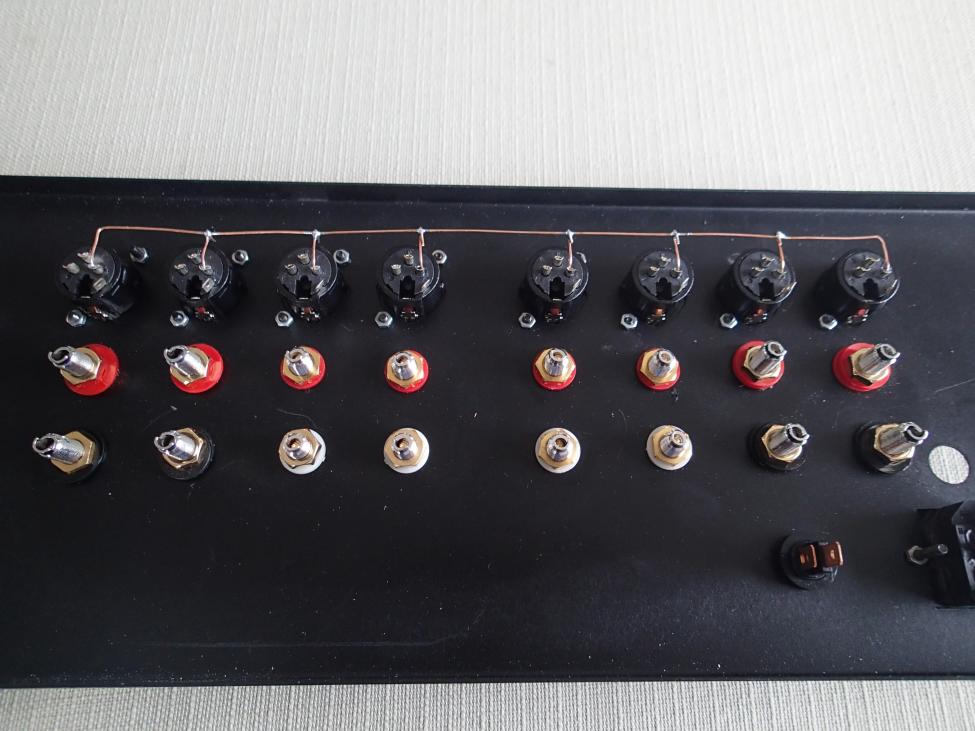

Kommentar til ett av bildene" For å slippe å føre ledinger separat fra hvert jordingspunkt på XLR, forbinder jeg alle
bein 1 på XLR med en litt stiv enleder kobbertråd til en lengre kobbertråd. Alle bein 1 på XLR har forbindelse til den lange kobbertråden.Dermed slipper jeg unna med en forbindelse til stjernepunkt.
Fortsetter seinere i dag med å føre fram nettilslutning til alle modulene.
Eivind S
Vakkert.
Vi gutta som gjør ting selv er flinke mennesker, selv om noen trenger litt hjelp(Meg inkludert)
Da er begge AMS0100 prøvekjørt. Kjører safe og kobler inn ett sett print av gangen. Selv om jeg har bygd med denne modulen i mitt eget oppsett, så er min dyrekjøpte erfaring som DIYer at det er fort gjort å la seg friste til å gå litt for fort fram. En liten "felle" som det kan være fort gjort å gå i på AMS0100: På venstre utgangstreminal på printet skal bein 1 til "jordterminal"(sort) mens på tilsvarende høyre skal bein 1 til den poitive terminalen(rød). Her er det fort gjort å koble de to terminalene på printet identisk.
AMS/ALC 1000 skal til "pers" i løpet av de to neste dagene.
Eivind S
Hva mener du med dette? uthevet i teksten over.
Hvis du tenker på høyttaler utgangene på Con 3 (Left) og Con 4 (Right)? Så er de satt som angitt i blokkdiagrammet (side 5 i manual) og tabellen på side 19 med Pin 1 som (+) og Pin 2 (-) for både L og R utgangene. Con 3 og 4 er ikke speilvendt på mine fire AMS0100 kort, pin 1 og 2 er også printet på kreftskortet.
ref AMS 0100 manualen: http://anaview.com/sites/default/files/PDS AMS0100-K.pdfSer at post 223 kan forvirre. Se vedlagte bilde av dent ferdigterninerte høttalertilslutningen som fulgte med mitt AMS0100 print. Her "stemmer" fargekodingen til venstre side slik at rød ledning går til positiv høyttalerside og sort går til "jord". Setter du inn en identisk ferdigterminert høyttalertilslutning(alle jeg fikk var like) til høyre utgang på printet, "stemmer" ikke fargekodingen lenger: rød går til "jord" og sort til positiv høyttalertilslutning. Dette ble for meg litt "ulogisk", og rød og sort byttet plass på høyre side.I settet jeg har mottatt fra gut_man, må en selv plassere ledninger inn på con 3 og 4(ikke ferdigterminert) og da følger en,som du sier mk1classic, blokkdiagrammet.Beklager forvirringa.Vedlegg
Sist redigert:Fikk plutselig en god idee. Da slipper jeg å mekke inni forsterkern.
Jeg henger meg på 24 volt utgangen fra AMS1000 og monterer to stk 3,5 mm Jack chassiskontakter der hvor det er en liten avtagbar plate på bakplata.
Så bygger jeg en boks til hver høyttaler med releer som de blå Jantzen beskyttelseskontaktene allikevel må være i med ditto 3,5 mm Jack chassiskontakt og en ledning i mellom som forsyner boksen med strøm.
Noen betenkeligheter?

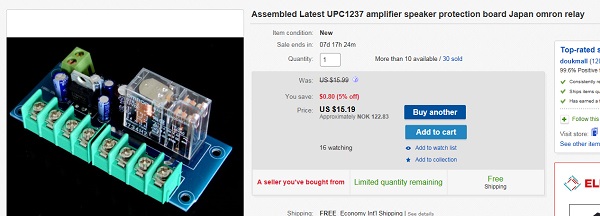

Assembled Latest UPC1237 Amplifier Speaker Protection Board Japan Omron Relay | eBay
Jeg må be deg se nærmere på Con 3 & 4 sine pin 1 og 2 plasseringen på kortet. Pin-out plasseringen er angitt på kreftskortet med et par små trykte tall.
Tilkoblingen skal være like for både venstre og høyre side. Tabellen viser lik pin-out for begge kanalene. Kryssingen som er angitt i blokkdiagrammet er utført på kretskortet. Din kobling øverst til venstre på bildet er det krysset og feil.
Angående kobling av høyttalertilslutning på AMS 0100: Jeg har nå gått inn og lest meg litt opp pdf-fila til Anaview. På side19 finner jeg følgene:
Config3
1. Out left +. Left positiv out.
2. Out left -. Left negativ out.
Config 4
1. Out right +. Right positiv out.
2. Out right -. Right negativ out.
Denne informasjonen stemmer med hva m1classic skriver i post 229.
Når jeg går til side 5 og studerer tegningen, som forøvrig den jeg hele tiden har forholdt meg til, så viser den:
Con 3
Fra pin 1 går forbindelsen til out left +.
Fra pin 2 går forbindelsen til out left -. Forbindelsen er også markert med jordsymbol(tykk strek).
Con 4
Fra pin 1 går forbindelsen til out right +. Forbindelsen er også markert med jordsymbol(tykk strek).
Fra pin2 går forbindelsen til out right -.
Det er markering av forbindeldsene markert som jordsymbol som har forvirret meg.
Går ut fra at dette betyr at to kanaler i mitt oppsett spiller ute av fase? Håper du kan kommentere hva feilkoblingen jeg har gjort betyr i praksis, m1classic.
Dette var litt flaut, men fint å få det korrigert.
Eivind S
L - og R + er jordet internt i ampen. Dette er for at den har mulighet for brokobling slik jeg ser det i farten....
De jorpunktene er jo internt i kortet og ikke noe å henge seg opp i egentlig, bare koble rett etter det som står der så blir det riktig
Men det har du kontoll på
Bare et innspill, kan vere jeg har feil i farten...
Mvh
oks
bump
Stemmer nok bra at du har hatt to kanaler ute av fase, men det er jo bare en kjapp bytte av høyttaler kabler. Men det var best å få korrigert dette så ingen andre leste / gjorde feil.
Men nå er det nok highjacking av Hornlyd sin tråd.. La oss løse hans og mange andre sine lille "pop" når spenningen blir slått på eller av på AMS-enhetene.Beklager Hans E at jeg har vært så opptatt med å få oppklart høyttalertilslutningen til AMS 0100 at kommentarer til din ide om tilkobling av speaker protection har ligget på vent. Ikke helt sikker på om jeg har forstått ideen fullt ut. Du har 8 forsterkerutganger. Ønsker sikre alle med speaker protection eller bare til noen? Protectionprintene tenker du å bygge inn et separat chassis og at forsyningsspenningen til disse hentes fra tilgjengelig spenning(24V) fra AMS 1000 ført til en jackhun? Spenningen ut til chassiet som huser speaker protection hetes dit via en jackhan? Ingen ting i veien for at dette kan realiseres om det er noe slikt jeg beskriver du har i tankene. De 24 volt du tenker å hente fra AMS1000 er DC spenning om jeg ikke husker feil. Speaker protection har sikkert oppgitt et område som det tåler å bli tilslutta. Du har sjekka at det går greit med 24 volt og at det godtar både DC og AC spenning?
Det med både AC og DC spenning prøvde jeg ut på mine speaker protection, og det funka, men spenninga var lavere og ikke henta fra AMS 1000 men fra AMS0100. Seinere valgte jeg(god plass) å benytte en liten trafo med ca. 15 volt AC til å strømforsyne korta som har plass inne i chassiet.
Har du gitt opp ideen med å få plassert protection korta "i høyden" a la det jeg har foreslått for deg tidligere. Hadde jo vært fint å slippe et ekstra chassis til korta.
Eivind Sm1classic:
Du skriver:
Stemmer nok bra at du har hatt to kanaler ute av fase, men det er jo bare en kjapp bytte av høyttaler kabler. Men det var best å få korrigert dette så ingen andre leste / gjorde feil.
Ja, viktig. Takk for hjelpen.
Det er så klart en mulighet, men du har vel ikke 24v kontinuerlig? Kun når du har spenning på forsterkerenheten. Du tenker å legge inn utgangene først når forsterkeren får spenning? By the way.. det er vel Hypex forsterkeren som gir deg 24v? Anaview gir vel kun 17V ut, og sterkt begrenset i strømmengde.
Hva med å benytte det Anaview har designet inn på kortet?
De har både funksjonene "nMute" og "nDisable" som enkelt kan aktiviseres ved å jorde kablene.
En hovedstrømsbryter på baksiden til å kontrollere spenning inn i kabinettet (eller bare dra ut ledning når du ønsker å koble ut helt). Mens en av-og.på bryter på forsiden / eventuelt en +12v trigger fra preamp som kontrollerer et "normally closed" relè, som jorder "nDisable" til alle enhetene. nDisable gjør at enhetene kun sender ut standby spenning på ca 5V. I mens dette skjer kan feks "nMute" demper alle utgangene ved hjelp av en timer og et rele. Men nå er jeg på tynn is når det kommer til bygging av en slik logisk krets.
Iht Anaview ALC databladet har det lagt inn denne teksten iht "Mute"
"MUTE only turns off the amplifiers but leaves all AUX voltages available. This function can be used during start-up or when awakened from standby mode to let source/preamplifier powered by the AUX voltages settle before allowing any sound through the amplifier, and thereby avoid pop-noise. Function available on all models."Hva med å montere en liten ca.15 volt (AC) trafo som får sitt påslag når resten av forsterkerne tennes. Har du plass til det et eller annet sted inne i forsterkerkabinettet? Tenker å finne en løsning som er enkel å gjennomføre i forhold til de protecktion kortene du allerede har, eller tenker å gå til anskaffelse av.
Eivind S
...Beklager Hans E at jeg har vært så opptatt med å få oppklart høyttalertilslutningen til AMS 0100 at kommentarer til din ide om tilkobling av speaker protection har ligget på vent. Går fint, skjønner at Modum HiFi-Sanatorium har fullt opp for tiden
Ikke helt sikker på om jeg har forstått ideen fullt ut. Du har 8 forsterkerutganger. JA
Ønsker sikre alle med speaker protection eller bare til noen? Egentlig kun de 6 til horndriverne, men i og med at jeg har 8 speaker protection kanaler og de tåler 200 watt så kan jeg vel også beskytte utgangene på AMS1000?
Protectionprintene tenker du å bygge inn et separat chassis JA
og at forsyningsspenningen til disse hentes fra tilgjengelig spenning(24V) fra AMS 1000 ført til en jackhun? JA
Spenningen ut til chassiet som huser speaker protection hetes dit via en jackhan?JA
Ingen ting i veien for at dette kan realiseres om det er noe slikt jeg beskriver du har i tankene. De 24 volt du tenker å hente fra AMS1000 er DC spenning om jeg ikke husker feil. Speaker protection har sikkert oppgitt et område som det tåler å bli tilslutta. Du har sjekka at det går greit med 24 volt og at det godtar både DC og AC spenning? JA, AC12-24V, se teksten fra annonsen under pkt 3
Det med både AC og DC spenning prøvde jeg ut på mine speaker protection, og det funka, men spenninga var lavere og ikke henta fra AMS 1000 men fra AMS0100. Seinere valgte jeg(god plass) å benytte en liten trafo med ca. 15 volt AC til å strømforsyne korta som har plass inne i chassiet. I know, du fortalte meg det.
Har du gitt opp ideen med å få plassert protection korta "i høyden" a la det jeg har foreslått for deg tidligere. Hadde jo vært fint å slippe et ekstra chassis til korta. Det blir en veldig trang og knotete jobb syns jeg. Dessuten må jo beskyttelseskondensatorene plasseres i en boks allikevel?
Eivind S
Du ser i bildet over at det er svært trangt i kabinettet.
Jeg har allerede mottatt 4 stk slike stereo protection kort som jeg har vist i innlegget over. -
-
