Bergfinn's horn hjørne

[Bergfinn]

Hehe, en del av det jeg skriver her på HFS betyr ikke nødvendigvis at jeg mener/gjør det.

Om disse tårna skulle finne veien ned i min kjeller, så forblir de som de er.



[Hifi-girl77]

Godt at enn har mailvarsling og får med seg hvorfor Aurora har svart som han gjorde

Det er sikkert min feil. Jeg la inn en post, men valgte å slette den 2 minutter etterpå. Hvorfor er ikke så nøye, men jeg hadde altså ikke slettet den om jeg hadde sett at det var kommet en kommentar i forhold til den posten. Beklager til aurora for det.



[JoHoo]

Hehe, en del av det jeg skriver her på HFS betyr ikke nødvendigvis at jeg mener/gjør det.

Om disse tårna skulle finne veien ned i min kjeller, så forblir de som de er.

Godt å høre det er en dæsj fornuft i galskapen



[Bergfinn]

Hvis jeg setter mellomtonen på innsiden av frontbaffel, og XT1086 hornet på utsiden, så blir løpetiden ganske lik om jeg ikke har beregnet hakkende gale.

Ikke helt lik da, men noe nærmere.



[The Shy]

Du gjør vel bare det som vil se penest ut. Har ikke du vært så uheldig å plumpet ut i audiolense-myra. Da spiller det vel ingen rolle bare du ikke setter tuten bak fram.



[Bergfinn]

Joda, men bør man ikke likevel gjøre den fysiske jobben best mulig i forkant likevel?
Dessuten kan man senere lage en passivt delt løsning av kassa senere om det skulle være aktuelt.



[The Shy]

Det er sikkert bare en fordel så lenge du kan unngå at hornmunninger skygger for hverandre eller skape uønskede diffraksjoner



[ArneM]

Membranet sitter bakerst på Tad og da er dette fremdeles mange cm i forskjell...
Dette stjeler lite av kreftene til Al så det vil være mye mer å hente på akustiske tiltak vil jeg tro [emoji2]


Mvh

ArneM



[Bergfinn]

Ok, da lager jeg det slik som blir praktisk enklest å få til.
Forresten, med den skisserte løsningen kan jeg få hornet og mellomtonen nærmere hverandre, vil ikke det være en fordel?



[ArneM]

Bare ikke så nærme at det går utover stivhet i kassen så er det bra...


Mvh

ArneM



[Bergfinn]

Kassa skal ikke være så stiv.
Mere seig, bløt og tung av myk limguffe og bitumen.
Tynne sandwich vegger med Green glue , og Tec7.



[Bergfinn]

Stakk innom AV-shop på vei hjem fra jobb i dag å plukka med meg litt Green glue.
Men det blir lenge til vi setter i gang med bygging.
Har ikke tid nå om dagen.



[oks81]

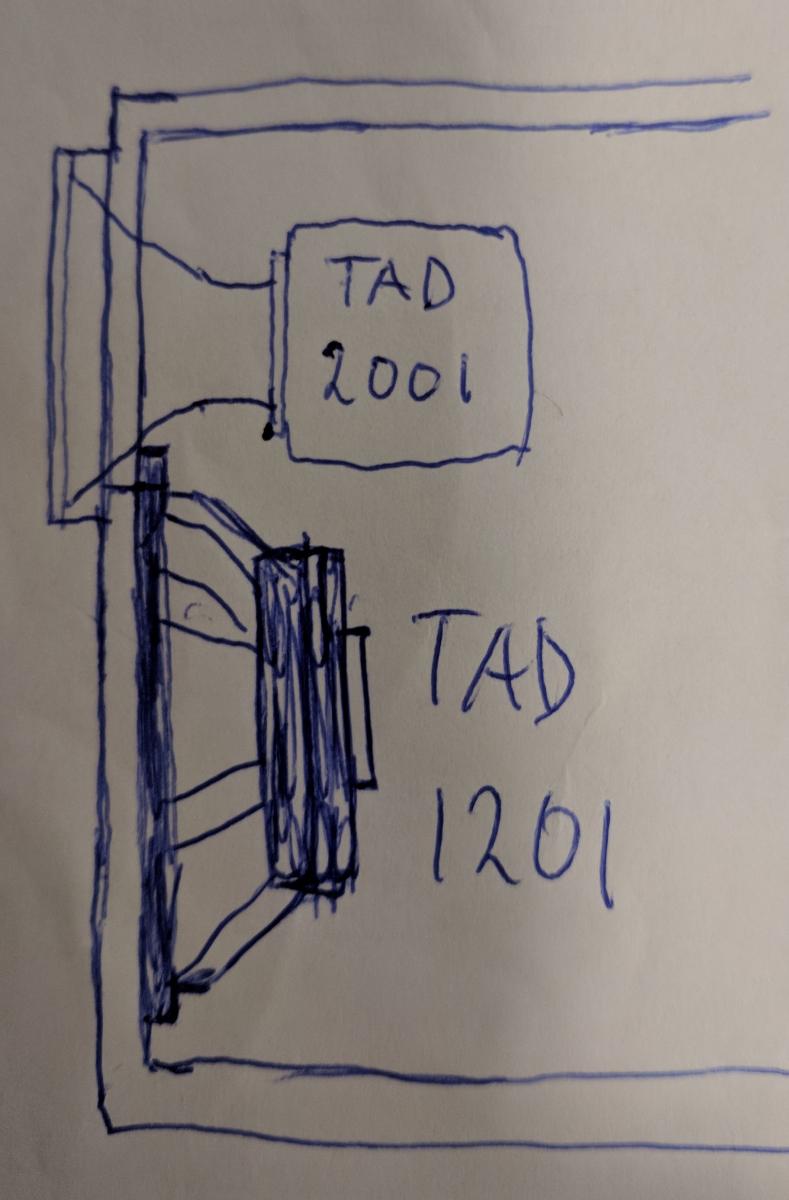

Hvis jeg setter mellomtonen på innsiden av frontbaffel, og XT1086 hornet på utsiden, så blir løpetiden ganske lik om jeg ikke har beregnet hakkende gale.

Vis vedlegget 499319

Ikke helt lik da, men noe nærmere.

Hei!
Ikke sikkert jeg har helt rett i det jeg kommer med nå, men er slik jeg tror det er.
Andre får arrestere om det er feil

Har tegnet inn to røde streker, den ene er akustisk senter på kompdriver/horn, den andre for vanlig driver.

Som du ser er strek på kompdriver/horn lenger fremme enn direkte på spole som det vanligvis er på normale drivere.

Har erfart det litt slik når tidligere har kjørt delay med dsp på mitt system.
Mulig du kan kontrollere med meterstokk og delay som AL setter opp til deg?
Andre som kan bekrefte/avkrefte?

Med passivt kan en til en viss grad kompensere for delay med filter steilhet, men får gjerne andre ting som skjer over/under delepunktet.

Mvh
oks



[Bergfinn]

Takk oks, dette vil en måling i AL lett avsløre.
Lite sannsynlig at det blir passiv deling her, men er løpetiden ok mellom driverne er det kjekt å ha muligheten til å gjøre det ved senere anledning.



[oks81]

Gi gjerne en lyd hva Al sier jeg er litt usikker i min sak..



[ArneM]

Akustisk senter er lenger bak,er nødt til å være der membran er plassert.
Detta viser godt I Al hos meg..

Mvh

ArneM



[The Shy]

Den kom her gitt.

Selv om noen sier OB ikke trigger rommet mindre en vanlig bass, har jeg en annen formening.

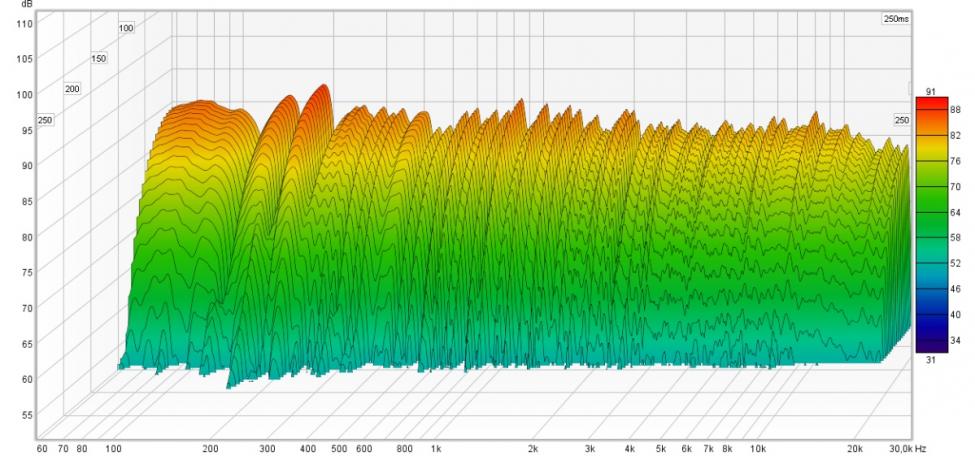

Mitt vannfall på en av de siste målingene - fra 60Hz og opp



[ArneM]

Fantastisk !!


Mvh

ArneM



[oks81]

Den kom her gitt.

Selv om noen sier OB ikke trigger rommet mindre en vanlig bass, har jeg en annen formening.

Mitt vannfall på en av de siste målingene - fra 60Hz og opp
Vis vedlegget 499372

Med "ikke trigger rommet" menes det som gjerne skjer under ca 100-150hz.
At det er problemer i det en nærmer seg dipolpeak er gamle nyheter.



[Bergfinn]

10-åringen fikk velge middag i dag.
Helt greit for meg, så lenge det ikke er for ofte.



[ufo]

dipolpeak er vel mye høyere i frekvens enn det,og ikke er problem om man gjør det rett



[2xJ]

Enn vet ikke startpunktet helt 100% nøyaktig, da enn ikke ser hvor starten er fysisk. Så må delefilter inn i bildet også, og avhengig av steilhet (6, 12, 18 Db pr oktav osv)
så vil punktet flytte seg. Det eneste skuddsikre er og måle driverne.
Sett fra siden....
Fase = Tid, dvs at 6 Db forskyver 90 grader, 12 Db gir 180 grader etc. 24, 48 og 96 grader gir 360 grader som er det samme som og måle elementene UTEN delefilter.



[oks81]

Den er fin!
Jeg kan ikke være bastant i denne saken, for jeg veit ikke helt.
Finner mye rart på google.

Hadde jeg brukt litt tid og kunnet impulsrespons i REW så skulle plukka dette rimelig kjapt.

Ser en #3782 i min tråd så ser en hvor diskant best implementeres uten mulighet til delay, fremfor kompdriver.
Jeg mener også huske at det stemte med delay jeg kjørte på 2446 i sin tid med miniDSP.

Dere med AL og automatisk delay får måle med meterstokk og se litt



[2xJ]

Om en ser på TAD 2001 så sitter membran ca 55% inne i enheten /målt fra front.. bare sett på tegninger av driveren.

Edit.

Gode gamle meterstokken er fremdeles til god nytte i 2018 og....



[Bergfinn]

Kanskje jeg heller skal lage separate enheter for hver av delefrekvensene...hmmm...
..tenke, drodle, tenke...hvordan få til dette så det ser pent ut.

Blir vel enda noe mockup greier som ser ut som et uvær igjen da.



[2xJ]

Tegne Tegne Tegne... og ikke minst Google litt... mye fint og få inspirasjon ifra der ute.. mange glupe og.

Et design handler om helhet, oxo det tekniske.



[hifiguru]

Hvor deler vi?
-200 hz
-1,3-1,5 khz
-10 khz

18sound anbefaler min. 1200 hz på XT1086 waveguiden.
Jeg har kjørt med bratt FIR filter på 1,3 khz uten å høre noen artige fakter, så jeg tror det skal gå fint.

Hei, jeg las et sted at TD2001 ikke funket så godt i XT1086?



[Bergfinn]

Hvor deler vi?
-200 hz
-1,3-1,5 khz
-10 khz

18sound anbefaler min. 1200 hz på XT1086 waveguiden.
Jeg har kjørt med bratt FIR filter på 1,3 khz uten å høre noen artige fakter, så jeg tror det skal gå fint.

Hei, jeg las et sted at TD2001 ikke funket så godt i XT1086?

Jeg synes det ikke er så ille det jeg hører.
Men så har jeg heller ikke hørt 2001 i andre horn, så jeg har ingen sammenligningsgrunnlag.
Planen er jo på sikt JMLC400 horn.

Kanskje andre som har vært her og hørt 2001 i XT1086 har noe å tilføye på hva de synes?



[mk1classic]

En liten drodler oppdatering:

Lurer meg på om jeg skal handle et par TAD 1201.
Bygge en kardioide kasse til dem, og TAD 2001/Fostex T500 over og tester hvordan det høres ut.
Blir det bra, kan jeg bygge en etasje til på slobsa siden jeg får 4 x GPA 414 til overs.

Har ikke kjøpt ennå, så dette er kun tanker som surrer i sommer døsighet.

Drodle tegning:

Vis vedlegget 498630

Jeg tror ikke svære horn blir så godt mottatt i ei stue på sikt, derfor er jeg litt på let etter en mer kompakt satelitt løsning som dette.

...vi får se.

Hmm... Dette ser kjent ut. Jeg har vel noe tilsvarende i tankene.
For tiden spiller jeg på Fostex T90a, TAD TD2001 og TAD TL-1102 i et modifiert Barque M12 kabinett, men har et par TM-1201H og et par TL-1801 (sikkert nok på 50kvm leilighet i 4. etasje )



[Bergfinn]

Oj, høres ut som en god plan.



[Bergfinn]

Mat & Dyr.
Har fått en leieboer i kjøkkenvinduet som har vokst seg større og større, type kors-edderkopp.

I dag kom en breiflabb i hus på jobben, MED hode.
Sjelden kost, kommer oftest uten hode.

Kjøpt 13,7 kg. spareribs i dag.
Dagens dose ligger til tining.
Billig og jævla gode, når de marineres riktig.



[Bergfinn]

Tror jeg tar litt av disse til lunch i dag og.
Lyngenfjord rekene kommer inn her daglig, og har stabilt høy kvalitet, og alltid store. Gleder meg til dagens lunch.



[Bergfinn]

Drodler og grubler litt på hvordan få så resonansdødt kabinett som mulig.
Tenkte å teste å lime alle seks sider med tykk tec7 fuge så ingen sider er i fysisk kontakt med hverandre.
Vet ikke om dette blir sterkt nok til at kassa rett og slett henger i sammen.
Skal lage noen lim tester med mdf materialer først for å se hvor godt fast de henger sammen.

Videre har jeg grubla litt på en sånn løsning:

Noen som skjønner tegninga?
Frikoble 12" fra baffel med gjennomgående tjukk limfuge.
Kan dette funke etter hensikten, eller er det en dårlig ide?



[2xJ]

Jeg har mer tro på den kassa med reker Bergiz !!

Jeg vil ANTA at en slik kasse vil lagre energi. Det er ikke storekabinettet, så jeg ville gått for helt normale greier....

44mm BB rund baut, med avstivning til alle 4 sider innvendig. Det blir stivt som F....



[Bergfinn]

Jeg har mer tro på den kassa med reker Bergiz !!

Jeg vil ANTA at en slik kasse vil lagre energi. Det er ikke storekabinettet, så jeg ville gått for helt normale greier....

44mm BB rund baut, med avstivning til alle 4 sider innvendig. Det blir stivt som F....

Jeg tror ikke den vil lagre mye energi slik jeg ser det for meg, da jeg skal ha 8x20 cm kardioide åpninger på sidevegger.

Det skal være sandwich vegger med Green glue 10 mm MDF med 6 eller 8 mm x-finer på utsiden.
Tykke innvendige bitumen matter med filt og dempeull i midten.

Denne kassa skal spille kun fra 200 hz til 1,3 khz.
Så det er stort sett kun mellomtone resonans som her skal dempes i mest mulig grad.



[2xJ]

Nettopp.. det vil lagre energi.



[Nikko03]

Stive døde kabinetter. Handler i hovedsak om å skyve resonans frekvensen i kassen utenfor det område der den kan komme i konflikt med elementene som skal stå i den.
Hvis det blir en liten kasse. Så skal det ikke så mye til for å få den stiv nok. Du skal jo skyve resonans frekv over 1300hz.
Kanskje noen her inne har en tabell over resonans frekvens basert på plate type, matrialets tykkelse og størrelse på plata. Da blir det jo litt lettere å vite når det er bra nok



[Bergfinn]

Vel, om man ikke tester ut nye ideer så vet man heller ikke om det er en god ide.

Den skisserte løsningen har jeg grublet på siden 04:30 i dag tidlig.
Resten av det jeg skrev i #2075 er delvis etter anbefaling av grelv.

Om disse ideene tilsammen gir et godt resultat vet jeg ikke, men jeg har lyst å prøve det ut.



[Bx]

Har du vurdert sandfylte vegger, Bergfinn? Det innebærer mye snekkerarbeid, men det er vanskelig å gjøre det dødere enn sand.



[Bergfinn]

Har du vurdert sandfylte vegger, Bergfinn? Det innebærer mye snekkerarbeid, men det er vanskelig å gjøre det dødere enn sand.

Har lest og hørt om det ja, men siden grelv anbefaler sandwich vegger med Green glue i mellom, så går jeg for det.
Grelv har mye praktisk erfaring, og jeg tror det er lurt å gjøre som han sier.
Dette er foreløpig en reserve løsning hvis store SLOBS kommer i hus.
Om jeg ikke får solgt miniSLOB, så bygger jeg doble GPA 12" midbass/mellomtone-kasser etter grelvs anbefaling. (med Green glue og kardioide)
