Der Untergang-Roadrune's stadig nedadgående DIY-spiral

[roadrune]

Det er vel relativt.



[oks81]

JBL blåtann høyttaler?



[roadrune]



[roadrune]

Ragnarok i kjelleren!

Vi satt å så film hele familien og plutselig gnistret det ut av forsterkeren og det ble stilt...

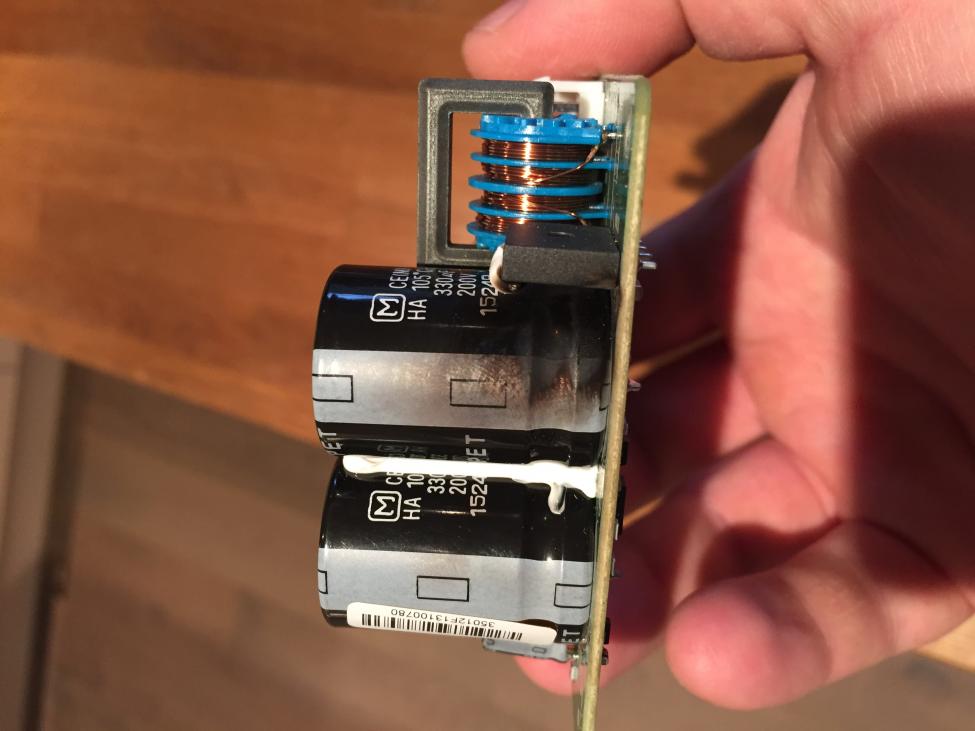

Etter å ha inspisert alt visuelt fant jeg synderen:

Men: det ser ut som om det er komponenten fremfor kondensatoren som har røket, men hva heter den, og er det nok å kun bytte den ene?

Det er en Icepower 50ASX2.



[oks81]

Ouch...

Spørs jo hvor mye som har gått med i samme rennet...
Er det Hypex PSU kort?



[roadrune]

Icepower.

Og ikke minst: hvorfor har dette skjedd?



[E.H.]

Diodebro, du kan jo prøve å sette inn en annen bro eller fikse til noen enkle dioder for å se om det er alt som skal til.
Den trenger ikke være lik for test iallefall, men samme rating eller høyere.



[Fenalaar]

Er det brokoblet modul?

Johan-Kr



[roadrune]

Diodebro?

Nei, denne er ikke brokoblet.



[roadrune]

Googlet litt og har funnet ut hva en diodebro er, jeg tror den fungerer som likeretter i strømforsyningen her?

Jeg får lodde den ut for å finne teksten som selvsagt er på den skjulte siden.

Er det trygt å kun teste med ny?



[E.H.]

Diodebroen er likeretteren din ja, uten den ingen strøm.
Jeg ville iallefall tatt en god titt på resten av modulen, hvis alt ser fint ut så kan du jo prøve med ny diodebro.
Hvis det er noe annet feil så vil det vel bli en omgang til med gnister, kanskje å starte den med glødelampetrikset er en fordel.



[roadrune]

Da er liket hentet ut, og resten av modulen ser visuelt fin ut, men jeg aner ikke hvordan jeg skal måle ting og tang.

Men kan noen identifisere liket?:



[E.H.]

Taiwan semiconductor
KBP30xx

De siste to tegnene i produktnavnet trengs nok for å få rette typen.
Du trenger ikke samme fabrikat tror jeg, så lenge den tåler nok strøm.



[roadrune]

De siste to må være 45, eller 65 tror jeg. Noen tips til hvordan jeg kan finne rett?



[E.H.]

KBP304G kanskje da.

http://www.mouser.com/ds/2/395/KBP301G SERIES_G13-523659.pdf



[Ine123]

KBP304G kanskje da.

http://www.mouser.com/ds/2/395/KBP301G SERIES_G13-523659.pdf

Det samme kom jeg frem til. Må være den, ingen som heter 3045 eller 3065 fra Taiwan Semiconductor



[roadrune]

Tusen takk begge to. Da er det nok den ja



[roadrune]

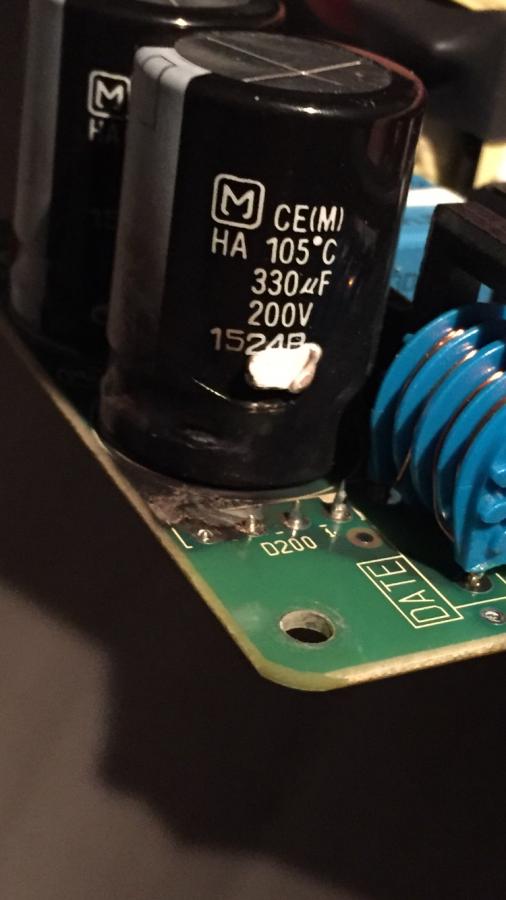

Det eneste andre i printet som bærer preg av skade er kondensatoren dioden stod ved siden av:

Men det ser ut for meg som om det kun er sot fra dioden. Om jeg måler kapasitansen med ett rimelig multimeter (mens den fortsatt står i printet) viser det det samme som nabokondensatoren, nemlig 0.033nf som vel blir de oppgitte 330uf?



[E.H.]

Du kan ikke måle uten å lodde ut, 0.033nf blir vel 0,000033uF.

tenkte jeg skulle se om jeg fant en tilsvarende bro men det ble ikke så lett.
Finner kun 2A med stigningen som trengs(3,81mm hvis vi fant riktig datablad)hos ELFA.
https://www.elfadistrelec.no/no/hal...mm=3.81&filter_Buyable=1&filter_Kapsling=KBPM

Ser ut som det er utgåtte varer på de store butikkene også, jeg finner ikke hos mouser eller digikey, og alt som ser likt ut er merket med utgått eller end of life.
Kanskje en vennlig HFSer har en som passer liggende, jeg har ikke noe så smått, men jeg har en litt større du kunne prøvd å dytte nedi.
Det burde være mulig å samle bena hvis du er litt forsiktig, si ifra hvis jeg skal sende den.



[roadrune]

3,81 ser ut til å stemme målt med meterstokk

Jeg ser de ikke er på lager ja

Hva heter den som kan passe?



[E.H.]

Jeg har en slik liggende.
https://www.elfadistrelec.no/no/bro...6g&page=1&origPos=1&origPageSize=50&simi=90.0

400Volt 6A, 1,2mm ben med stigning på 5mm
Jeg tenker det er mulig å iallefall sjekke modulen med en slik, så kan du jo tråle nettet etter rette sorten om modulen ellers er i orden.



[roadrune]

Det burde gå greit, da bestiller jeg noen sånne.

Jeg fant forøvrig noen som fortsatt sier de kan levere originalen, minimumsordre 10.000stk. Noen som trenger 9995stk?



[roadrune]

Jeg sendte likegodt en forespørsel til Elfa og Mouser og spurte etter en erstatning, Mouser sier de kan levere originalen men da med 7-9uker leveringstid...

Elfa hostet opp denne: https://www.elfadistrelec.no/no/bro...Pos=1&origPageSize=50&simi=96.0&no-cache=true som jeg har bestilt 5stk av så får jeg testet litt.



[roadrune]

Siden triggeren ikke funker fra receiveren min, så har jeg lurt på å lage fjernstyring på effektforsterkeren, men er det mulig å få noe sånt som dette: https://m.ebay.com/itm/5V-1-Channel...952929?hash=item2812506ea1:g:4MIAAOSwiLdWCfWn
Med ekstern mottaker slik at jeg kan sette den i fronten?
Leverer 5,5v aux utgangen til Anaview nok strøm til en sånn?



[roadrune]

Lurer på om jeg skulle ha snekret sammen noen compact til arbeidsrommet jeg holder på med til kjerringa. Er det noen som har tips til noe selvmekk som godt kan ligge i området B&W 805 lydmessig?



[roadrune]

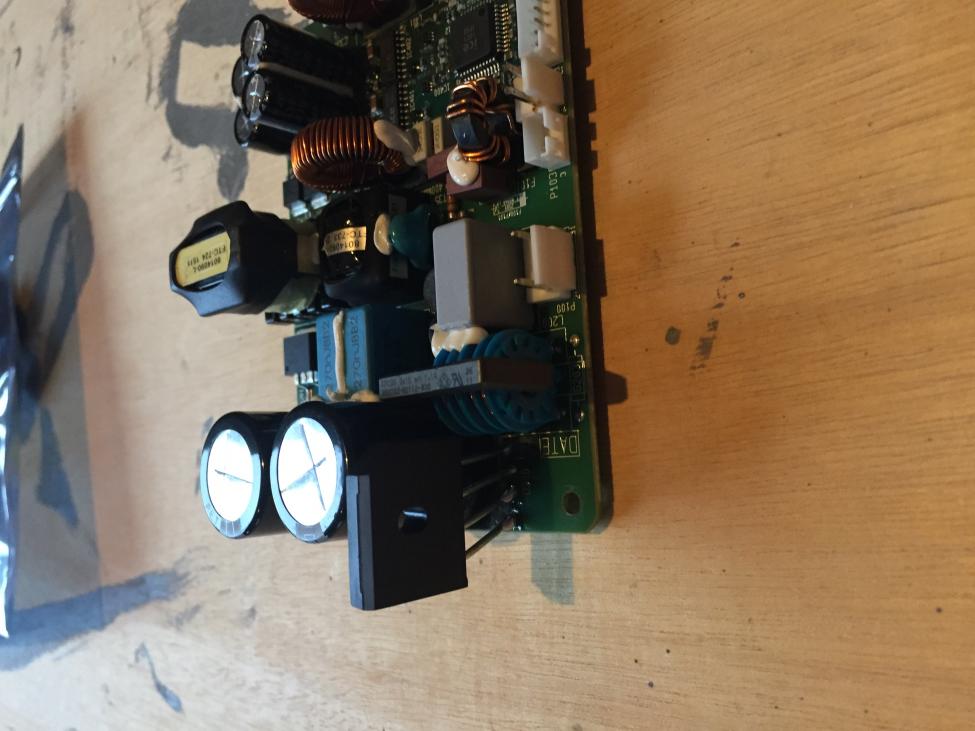

De nye likeretterene var litt større gitt:

Men den gikk på plass:

Men det er åpenbart noe annet galt også, for alle de andre modulene går i protection bare jeg kobler til signal på denne modulen, den trenger ikke strøm engang....

Det ser ikke ut som om det er meningen at dette skal funke, eller så er det jeg som surrer for mye, det ryker jo noe støtt



[roadrune]

Jeg skal til med ett lite prosjekt som jeg har overtatt fra en som aldri kom igang, men der viser det seg at to av motstandene er feil verdi, nemlig 10ohm istedet for 15. Det gjelder de grå på bildet, men jeg kan også bruke de grønne. Noen som har liggende ett par jeg kan få kjøpe, eller har tips til hvor jeg kan få kjøpt de?

Begge er Jantzen audio...



[oks81]

Har du prøvd ebukta?



[roadrune]

Nei, men hadde ett håp om å få de i år



[oks81]

Se etter deler som sendes fra Hong Kong. Det har gått ganske kjapt her, ned i 10 dager.
Et par ganger noe seinere.

Må det være Jantzen?



[roadrune]

Nja, det må iallefall ikke være dårligere, Men det er til bass, så det er kanskje ikke superkritisk?



[E.H.]

Jeg har to grønne liggende, de er kjøpt fra Dynabel men jeg vet ikke hvem som har lagd de, eneste merking er verdi.
Lignede den grønne på bildet ditt.



[oks81]

Lite info, står ikke oppgitt effekt eller merke, men kan kanskje sende en mail/ringe Dynabel og spørre om disse?
Motstand Metalloksyd 15 ohm - DYNABEL AS



[roadrune]

Ja, jeg har sett på de hos Dynabel, de er jo Jantzen forhandler så det kan jo være. Får sende de en mail.

E.H: alle mine motstander har påtrykt "knp" i tillegg til verdi, regner med der er det som kjennetegner Jantzen sine supreme motstander.



[roadrune]

Litt av greia er at dette blir ett bygg jeg ikke vil gå på noen kompromiss innenfor rammene fra en ikke helt ukjent designer. Bilder og info kommer når jeg er igang.

En virtuell klapp på skulderen til den som gjetter hva som er på gang



[E.H.]

Jeg kjøper også en del fra Kina og frakttiden er uberegnelig, men små ting som dette tar ofte bare 10 dager ja.
Litt større ting som sendes i eske kan ta alt fra 10 dager til 2 måneder om man er uheldig.
Jeg har fått sendt sverd fra Japan noen ganger og de kan kun sendes med tregeste løsning (SAL), som også er uten forsikring.
Det er utrolig kjipt å vente i uvisshet i opptil 3 måneder, og enda kjipere når de kommer frem som dette til slutt.



[roadrune]

Ninja by night?



[E.H.]

Siden det skal være jantzen motstander så er det vel et Gravesen prosjekt da.

Ikke Ninja nei, uoffisiell sverdsliperlærling, i lære hos meg selv, helt uoffisielt.



[roadrune]

Det er ett Gravesen prosjekt ja



[roadrune]

Jeg sendte en mail til Jantzen og spurte om jeg kunne få kjøpe direkte siden kitet kom fra de. Det endte med at de sender meg nye kostnadsfritt

God service!
