Bruker 3 stk AE TD15M per side i buet åpen baffel fra 80 til 500 Hz, og det sparket som en hest og har meget god stemmegjengivelse.



[zikraaudio]

hvad med dette er sammen med Foster t500A mk3



[Milenko]

Her er mitt prosjekt, er litt evighetsprosjekt.
Drømmen er horn hele veien. Men låter ikke så ille.



[Dalemark]

Nice . Hvilke drivere og horn er dette?



[Milenko]

Fostex i jmlc 300 horn, delt på 800 hz, celestion fr et eller annet i onken kassene, beyma slot loaded diskant, er vel en jbl kopi, i tillegg er det to tapped horn subber liggende langs kneveggene.



[Dalemark]

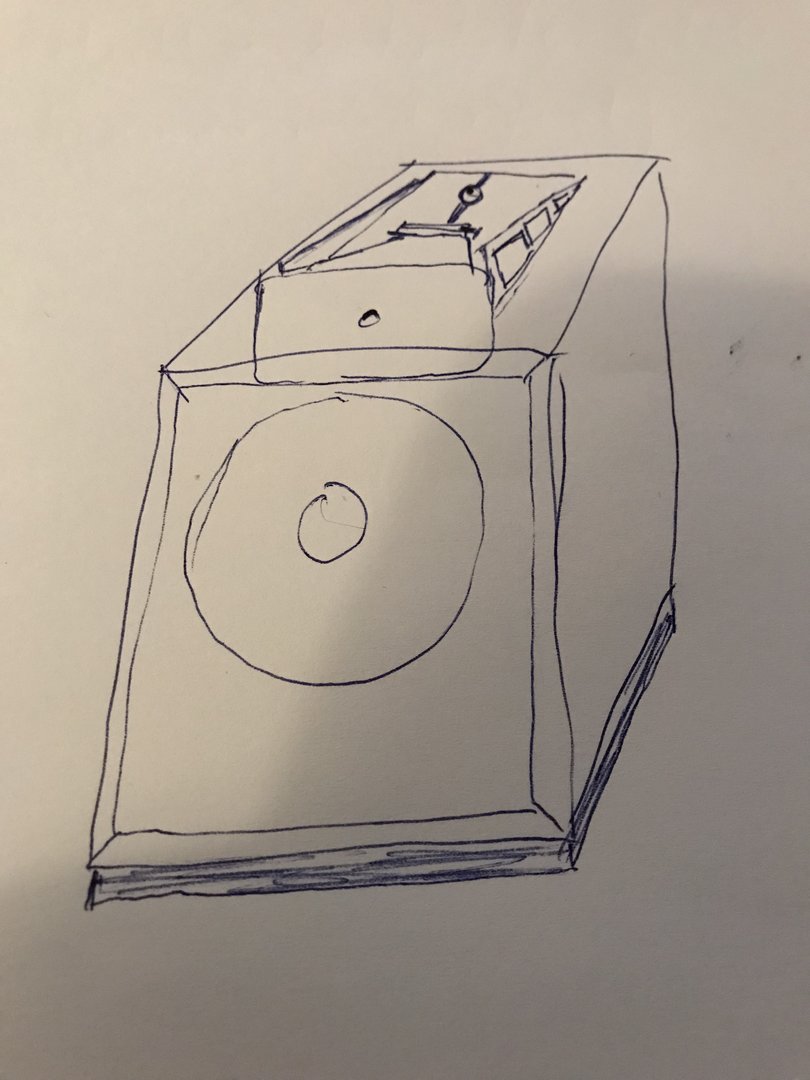

Her er mitt nybygg(Men de er hos lakkerer) jbl 2226 og seos 18 med jbl 2425. Blir fort kostbart dette også med rubbet. Mini dsp 2x4HD. Vis vedlegget 872091

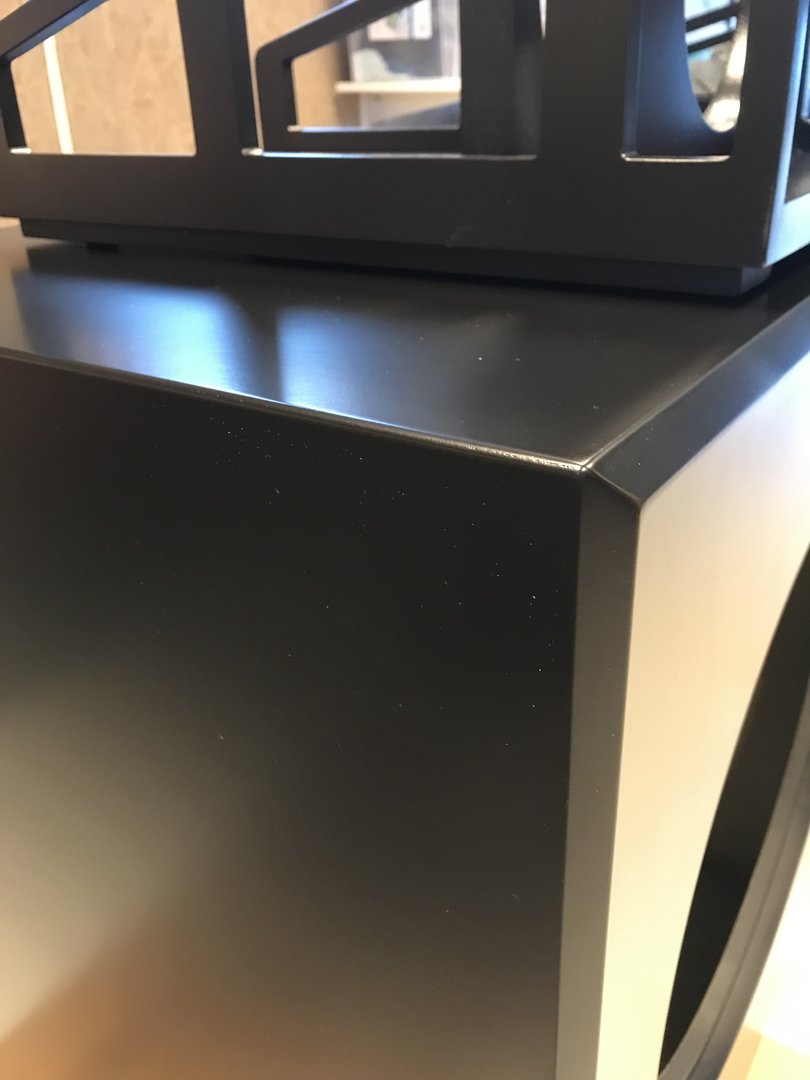

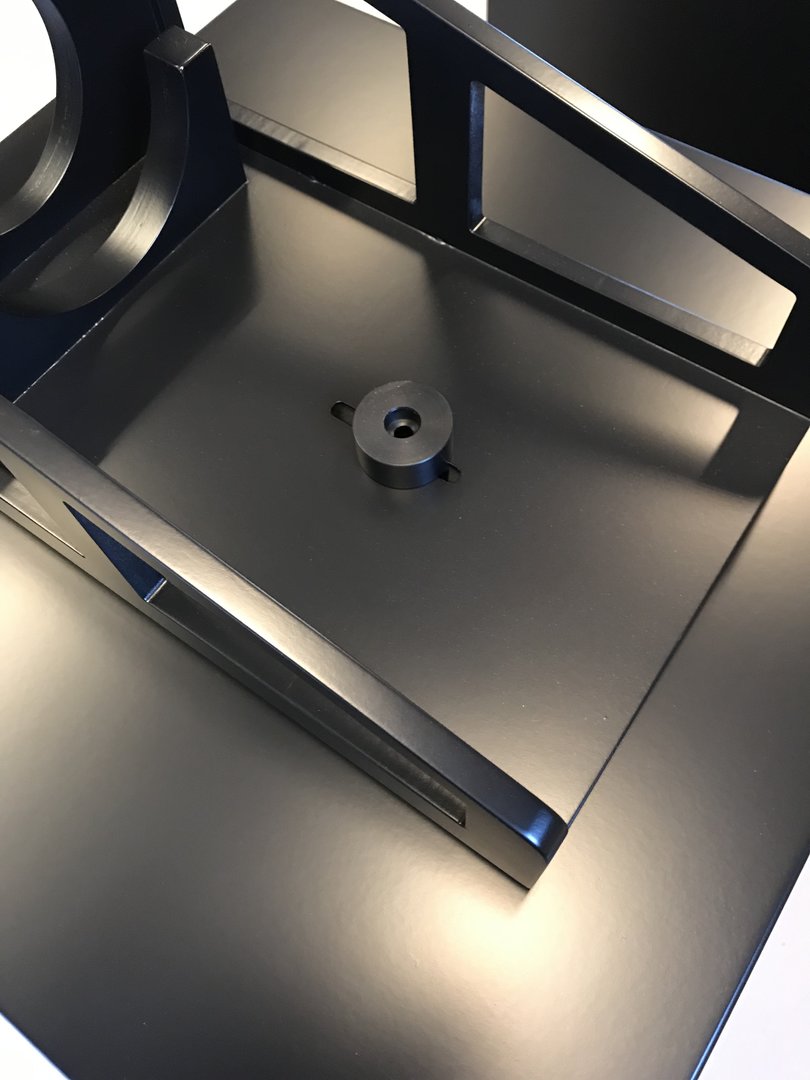

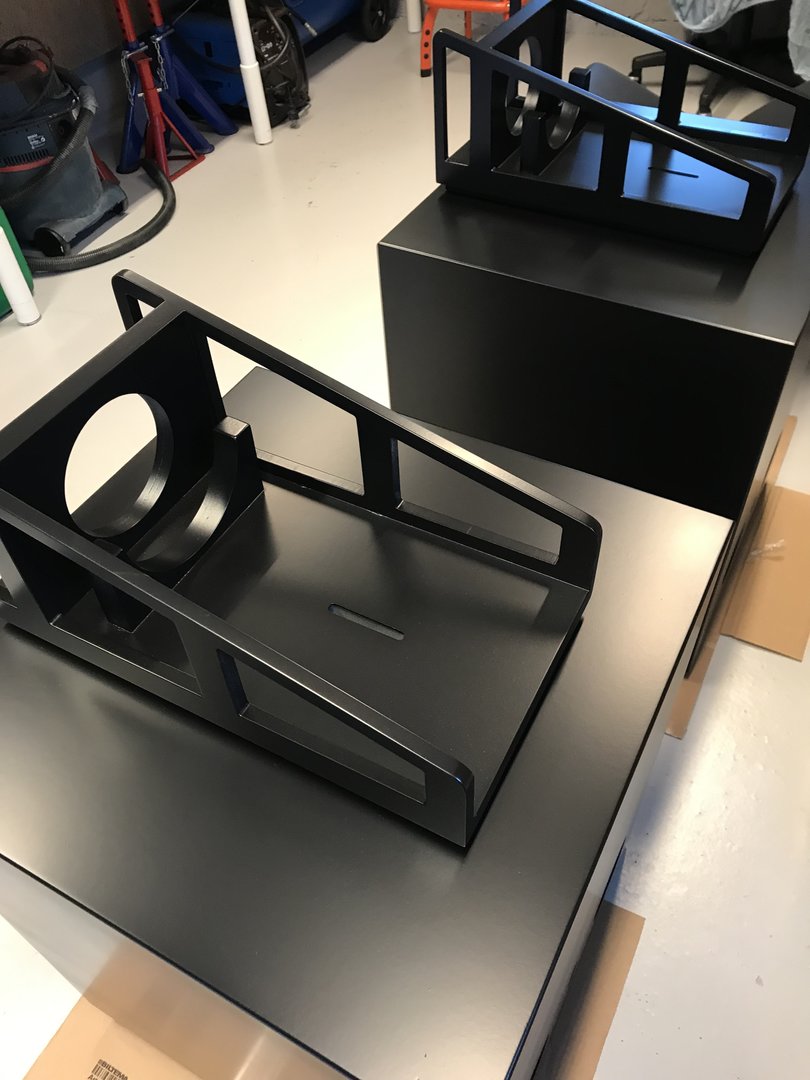

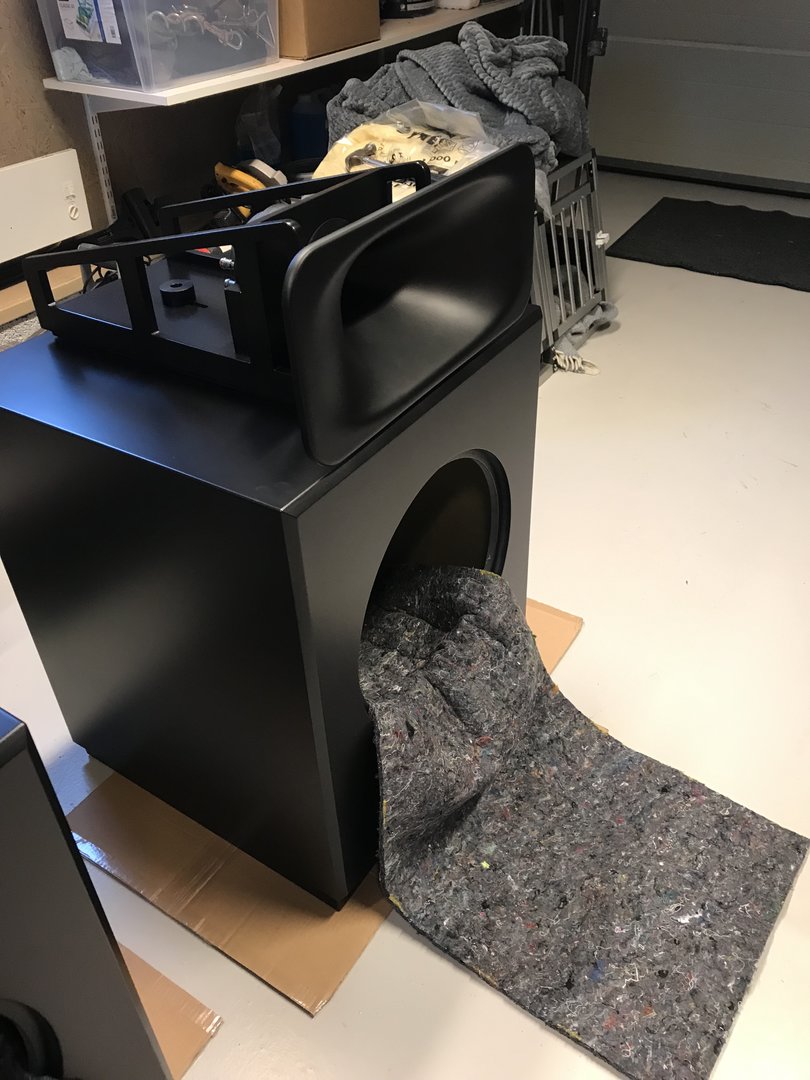

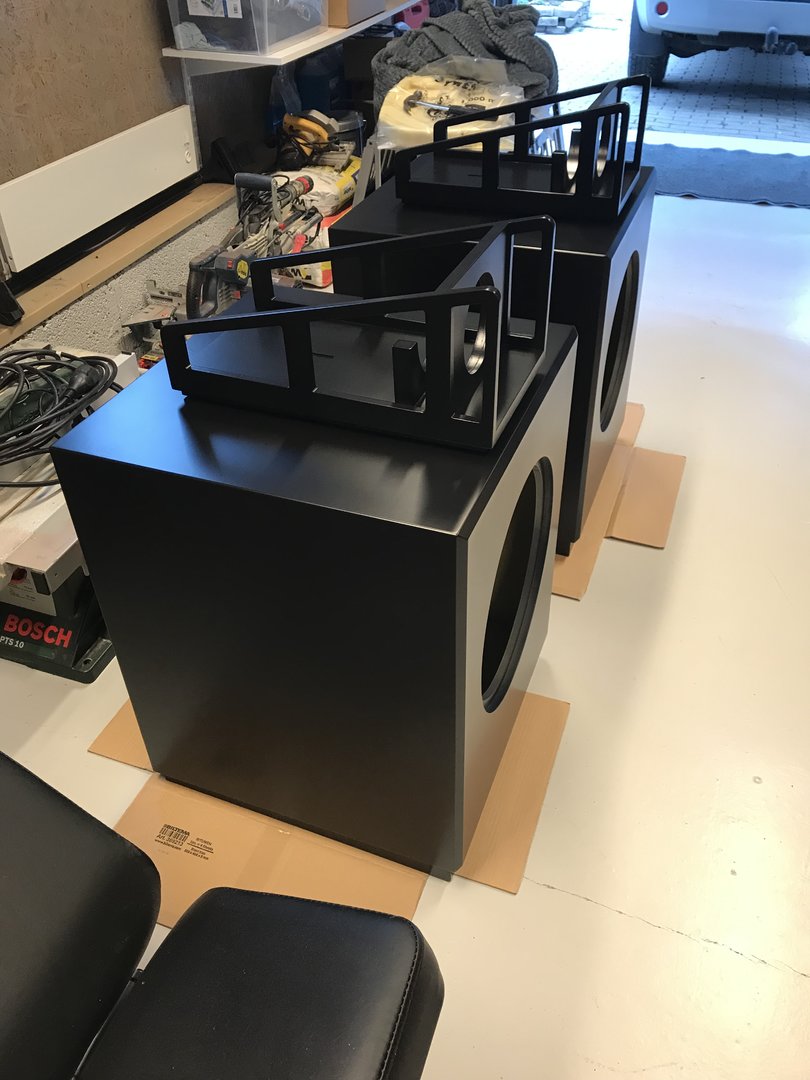

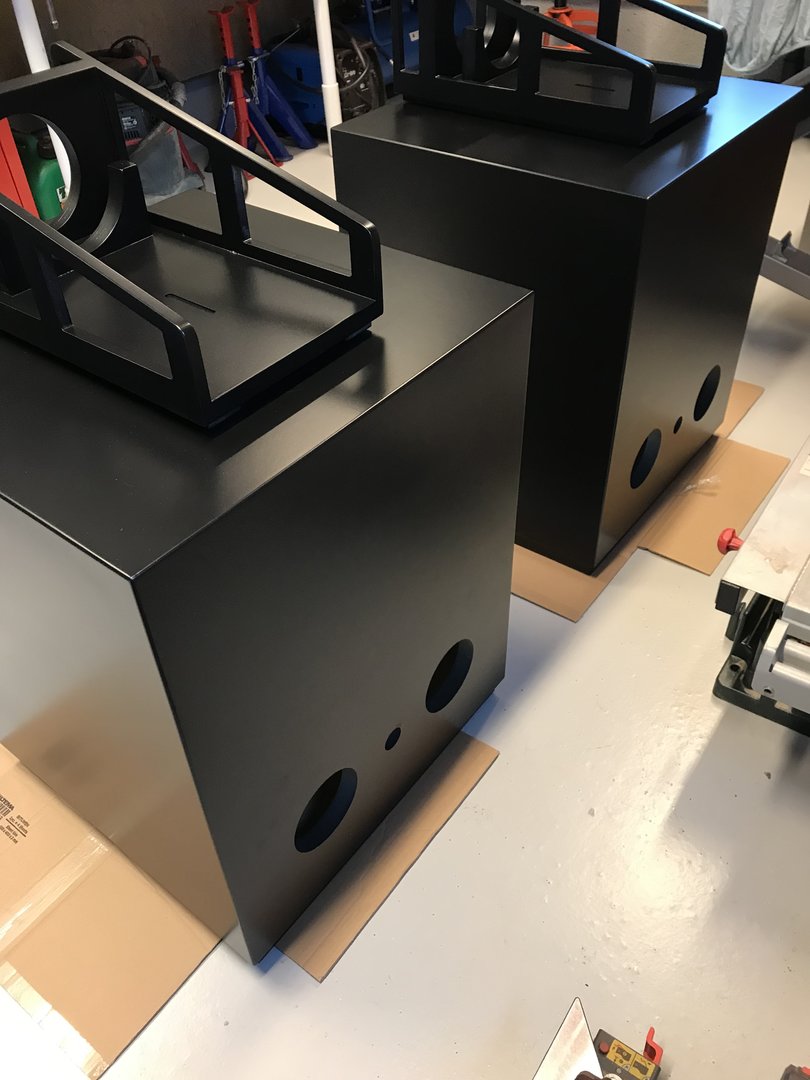

Fått tilbake høyttalerne fra lakkerer?



[Slettet medlem 32125]

Fått tilbake høyttalerne fra lakkerer?



[Dalemark]

Kult. Kjempefin finish. Dette blir spennende...



[Hornlyd]

Nydelig. Sobert. Fleksibelt mtp alternative horn. Lett å løpetidsjustere fysisk. Basselement nærme gulvet. Romslige bassporter.

Alt er gjort riktig

JBL 2425 tåler fint deling ved 850 Hz, det er jo delefrekvensen til JBL Everest 1 gen med samme drivern. Aktivt delt blir det enda mer skånsomt. Seos 18 har utrolig jevn og fin spredning så langt hørselen på gamle gubber rekker. Dette blir bra.



[Hornlyd]

Eneste negative er at det ser ut som at høyttalern rekker tunge til noen butikkhøytalere og det er ikke pent gjort!



[Slettet medlem 32125]

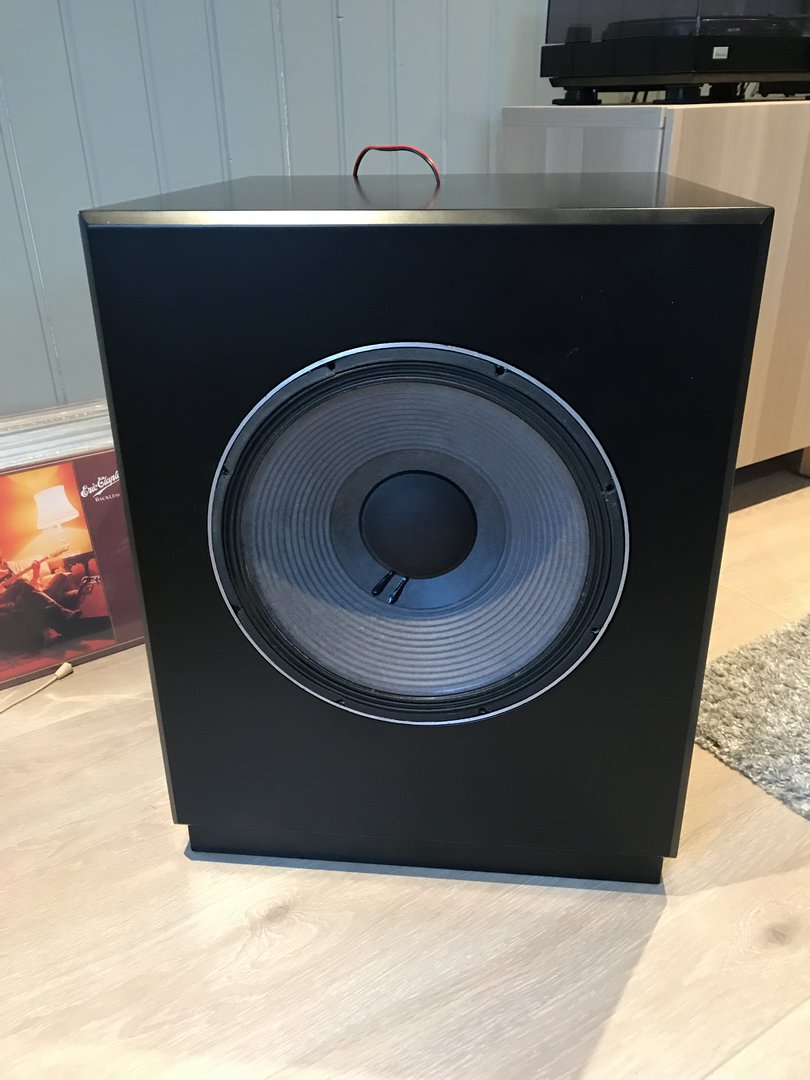

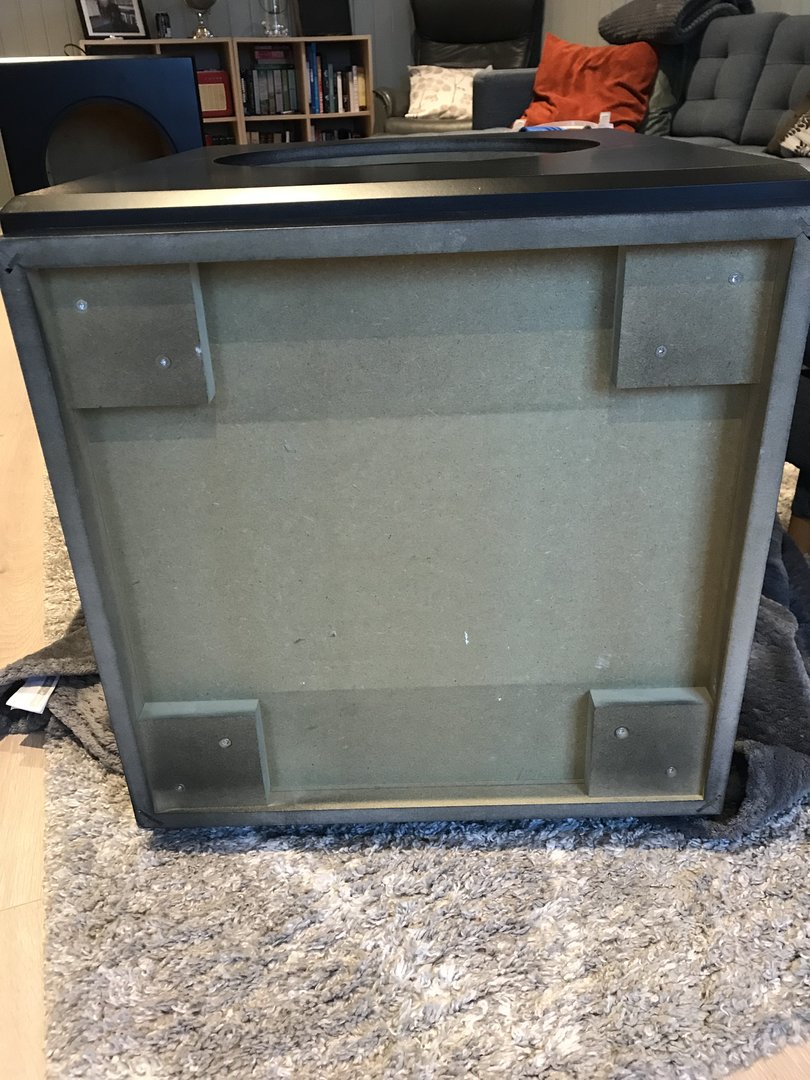

Da blir det litt testing i morgen Skrur resten i morgen når de er bært ned i kjeller stua litt glava, basser og kabling igjen



[Slettet medlem 32125]



[Slettet medlem 32125]

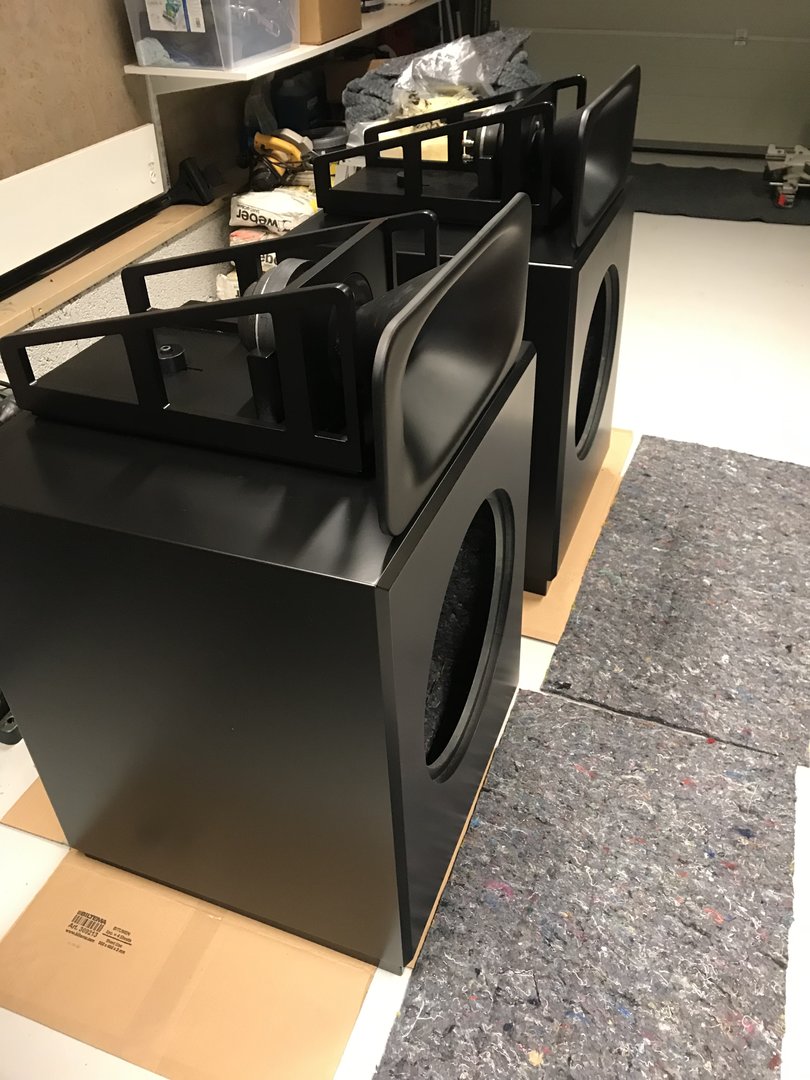

Ferdig Rydde opp, kjøpe øl og spille musikk/test i

kveld.



[Slettet medlem 32125]

Skål Funka etter litt kåling..fikk hjelp av Arne



[Dalemark]

Gratulerer . Og hvordan låter det?



[Slettet medlem 32125]

Gratulerer . Og hvordan låter det?

Det blir nok ganske bra etter litt justering. Har bare holdt på en times tid men det nærmer seg absolutt noe positivt sånn lydmessig



[Hornlyd]

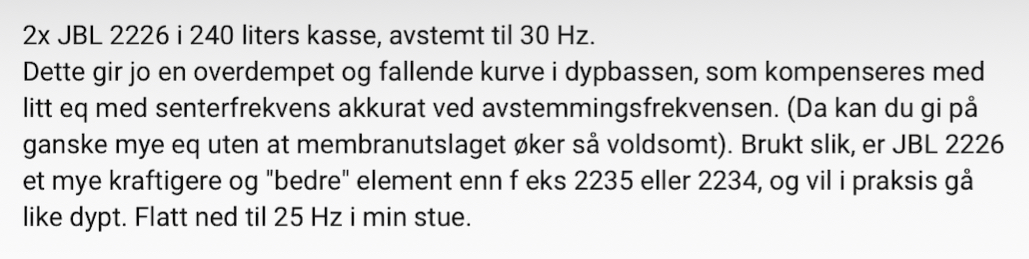

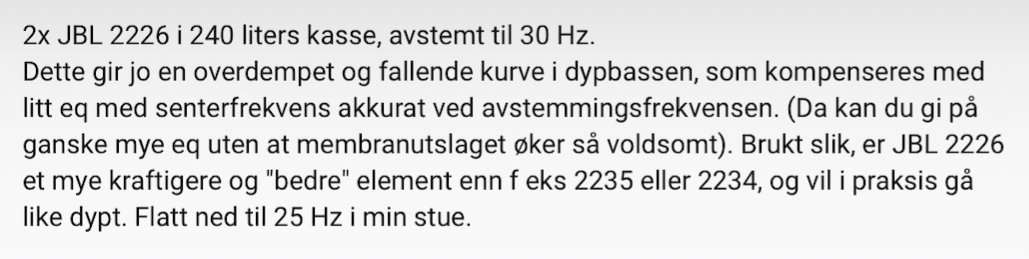

Her er tuning innspill av 2226 fra grelvs tråd:



[Slettet medlem 32125]

Her er tuning innspill av 2226 fra grelvs tråd:

Vis vedlegget 873871



[oen]

Ble fine. Flott arbeid.



[Slettet medlem 32125]

En times fikling og hjelp fra Arne. Blir nok ganske bra til slutt.



[Hornlyd]

Har fått med meg at 2425/6 trenger litt ekstra EQ over 10K



[Dalemark]

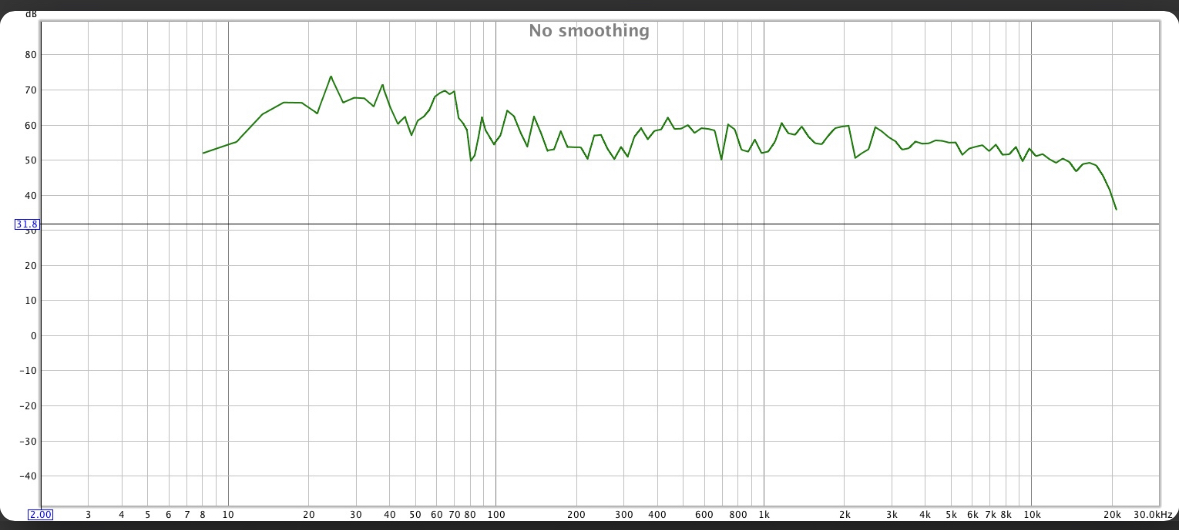

Ser du har litt AL justering over 5k.



[Hornlyd]

Vil du vise frem EQ verdiene?



[Hornlyd]

Dette lover jo godt for 2425/6

super tweeter for jbl 2425h

hi everybody, i do some FR test on my 2425h (with horn) and i found that it fall about 5KHz.(see pic) the measure taken from listening position (not 1m from the horn) i looking for super tweeter for about 80$. i buy the fostex ft17, but it start to rise from 5KHz, so its not fit. i interesting...

www.diyaudio.com



[Slettet medlem 32125]

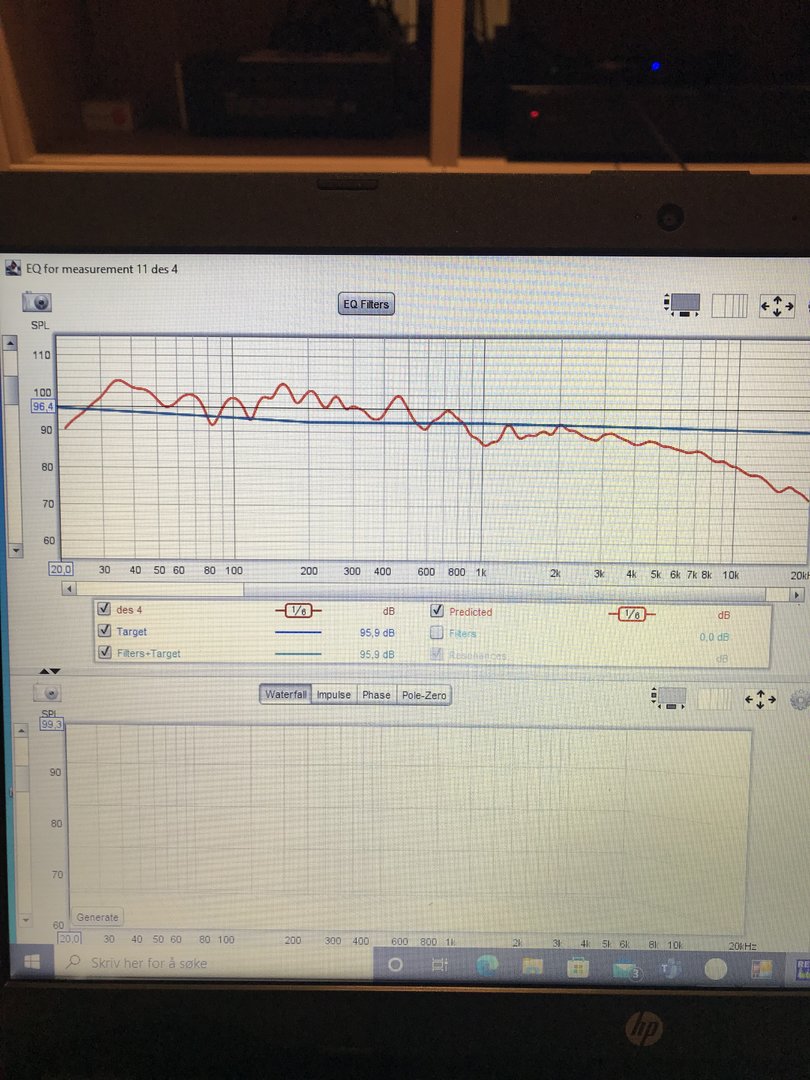

Må tynes ganske tøft i toppen. Har fått den opp litt bedre nå. Den stuper ikke så bratt. Spiller fint nå syntes jeg Tar lang tid dette. Må bare holde på litt med det Er så mye som påvirke hverandre hele veien. Men ille gøy.



[Slettet medlem 32125]

Har fått med meg at 2425/6 trenger litt ekstra EQ over 10K

Litt mye er nok ett riktigere ord…..



[Dalemark]

Må tynes ganske tøft i toppen. Har fått den opp litt bedre nå. Den stuper ikke så bratt. Spiller fint nå syntes jeg Tar lang tid dette. Må bare holde på litt med det Er så mye som påvirke hverandre hele veien. Men ille gøy.

Fått mye hjelp av Arne?



[Slettet medlem 32125]

Vil du vise frem EQ verdiene?

Fått mye hjelp av Arne?

ja. Han svarer når jeg lurer på noe og hjelper meg igang



[Hunsbedt]

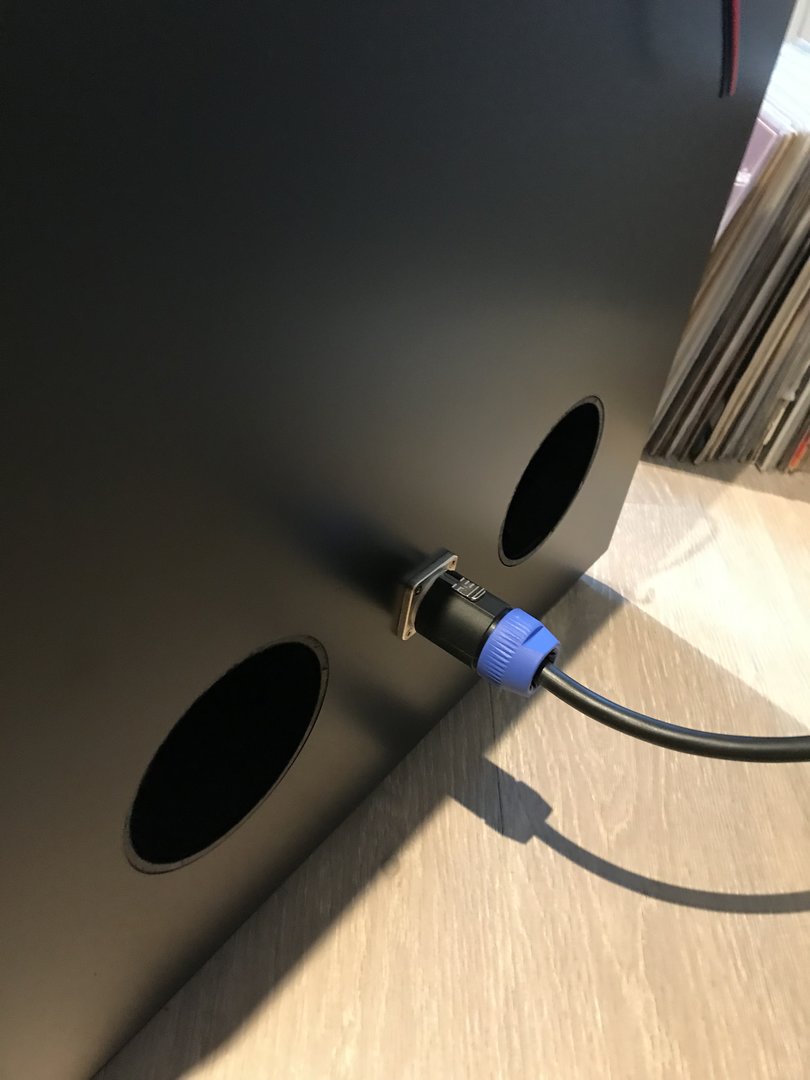

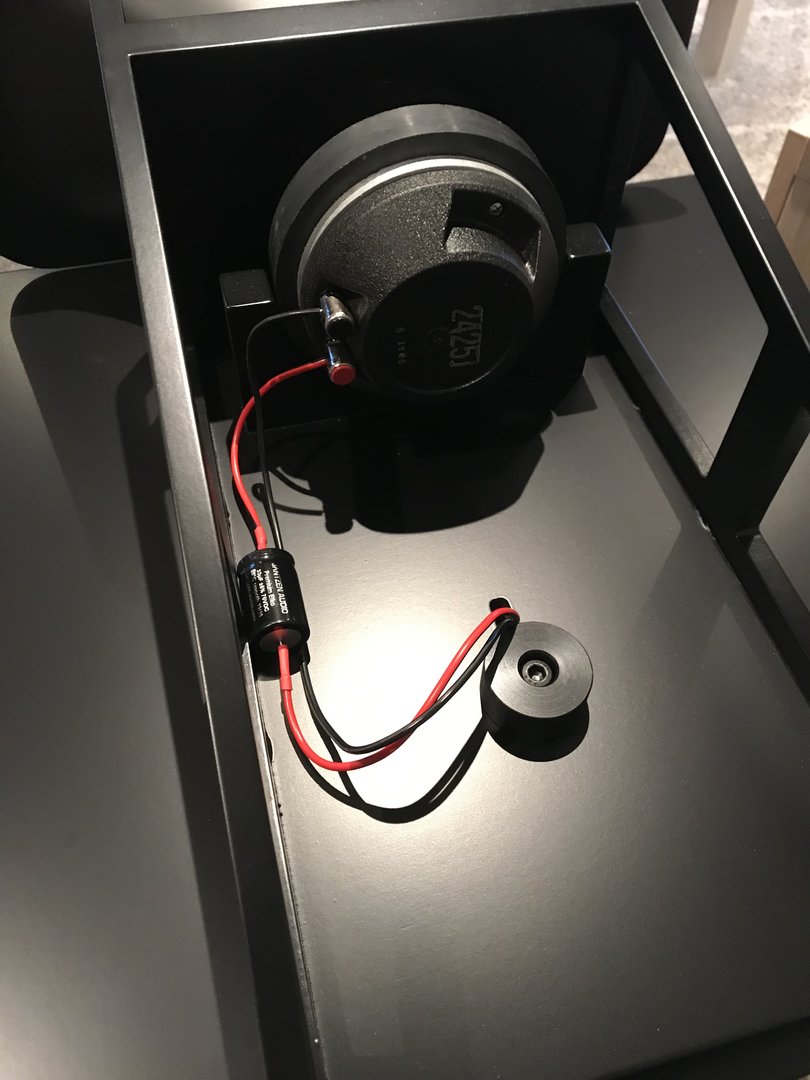

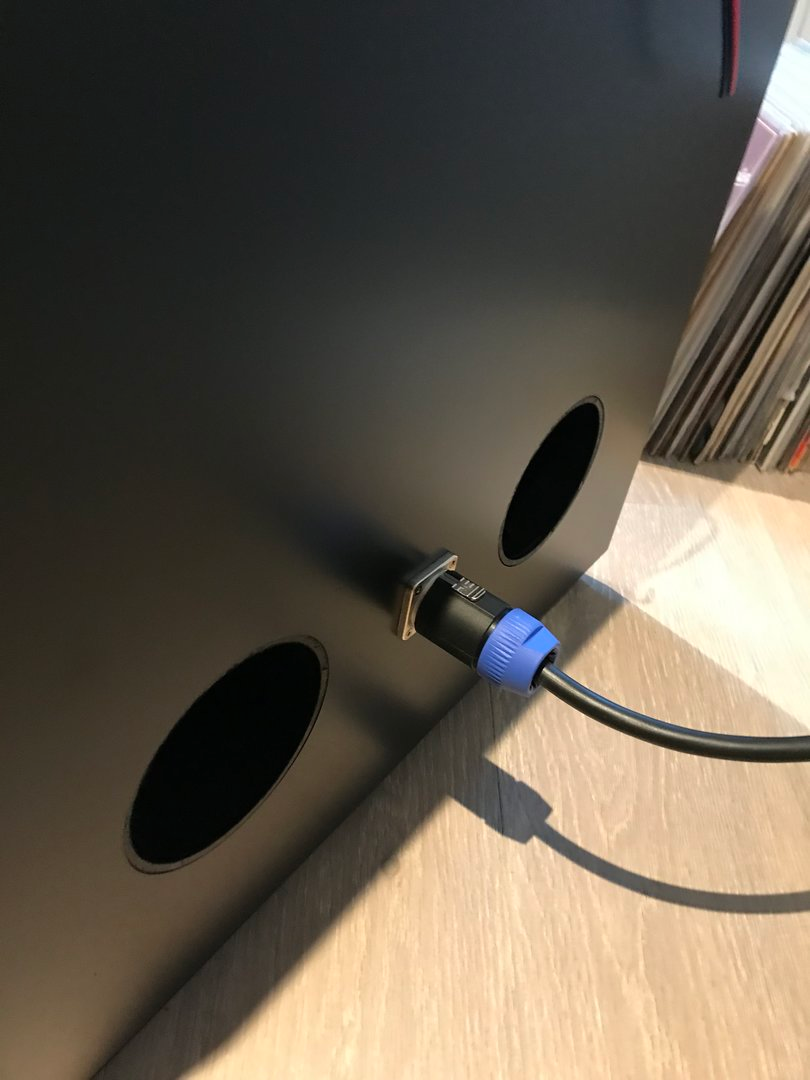

Hva ser jeg på halv åtte der? Er ikke terminalen FELT INN??

Blir vel bra til slutt, kanskje.
Nydelige kasser!



[Sluket]

Hva ser jeg på halv åtte der? Er ikke terminalen FELT INN??



[ArneM]

Hvis men vil have det bedste så er det tad 4003 er den eneste der kan køre 2 vejs ellers kan man dele lidt højere og bruge 2001-2002

Du snakker veldig mye TØV min gode mann......



[ArneM]

Hei Dalemark,Spennede at du hiver deg ut i horn verdenen
Det prosjektet til Pål G der er jo et genialt start system med 2226 i kasse på ca 150-180L og avstemt til ca 25-30hz .Seos 18 med 2425 driver.
Med feks Monacor hornet som Hornlyd har prøvd i det siste med 1" driver i bra kvalitet og samme bass så har du en rimelig inngangsbilllet til en dynamisk og morrobombe for få kroner og som lett kan utvides.
Med AL som Dsp er lettere å komme i gang.



[ArneM]

Hva ser jeg på halv åtte der? Er ikke terminalen FELT INN??

Blir vel bra til slutt, kanskje.
Nydelige kasser!

Vis vedlegget 874220

Hva ser jeg på halv åtte der? Er ikke terminalen FELT INN??

He he he

Der kom pirk nr 1 OG nr 2



[ArneM]

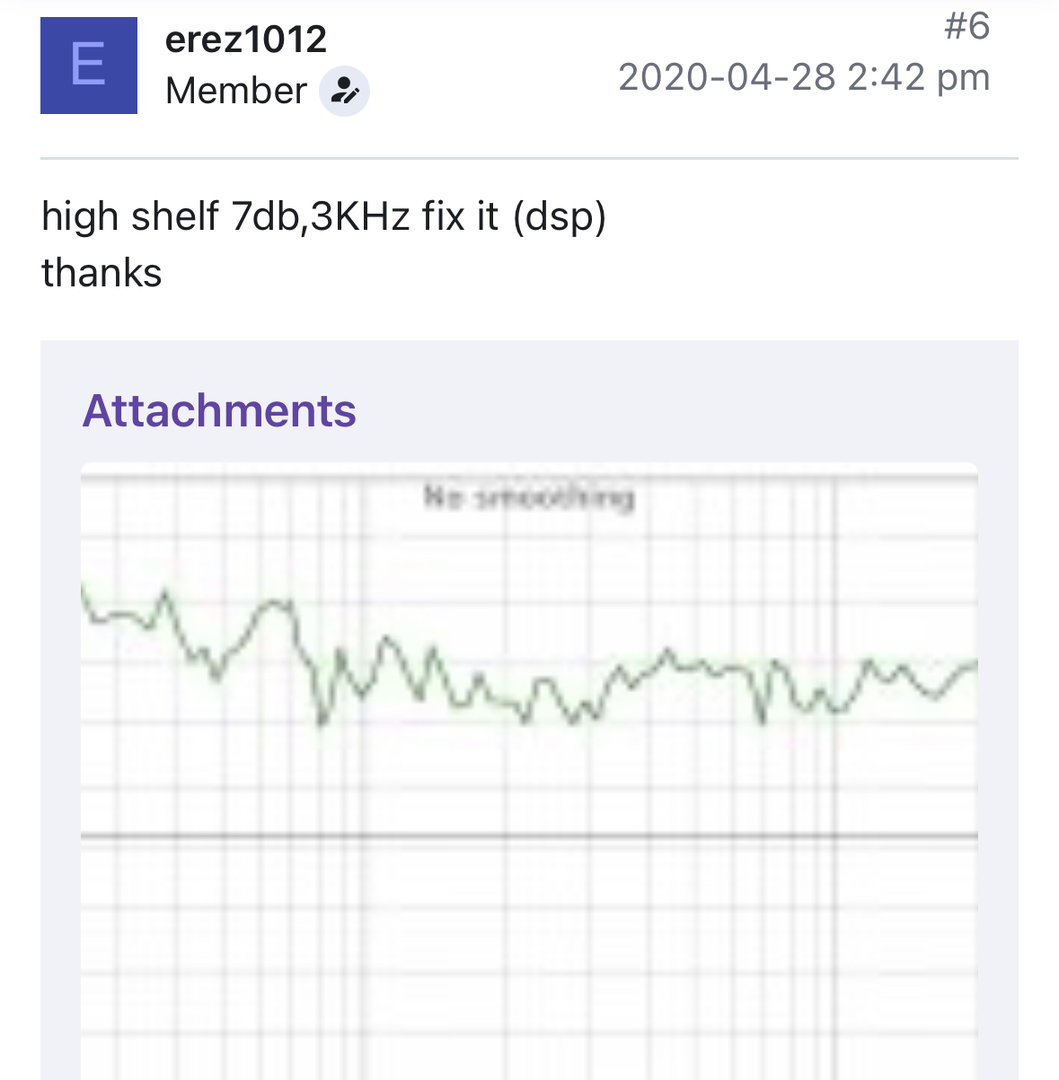

Dette lover jo godt for 2425/6

super tweeter for jbl 2425h

hi everybody, i do some FR test on my 2425h (with horn) and i found that it fall about 5KHz.(see pic) the measure taken from listening position (not 1m from the horn) i looking for super tweeter for about 80$. i buy the fostex ft17, but it start to rise from 5KHz, so its not fit. i interesting...

www.diyaudio.com

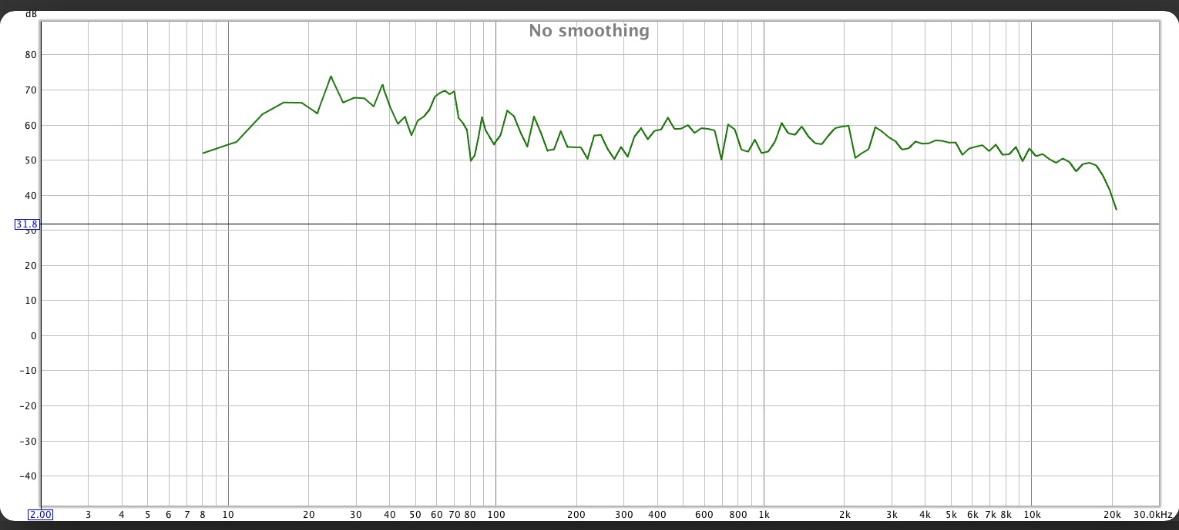

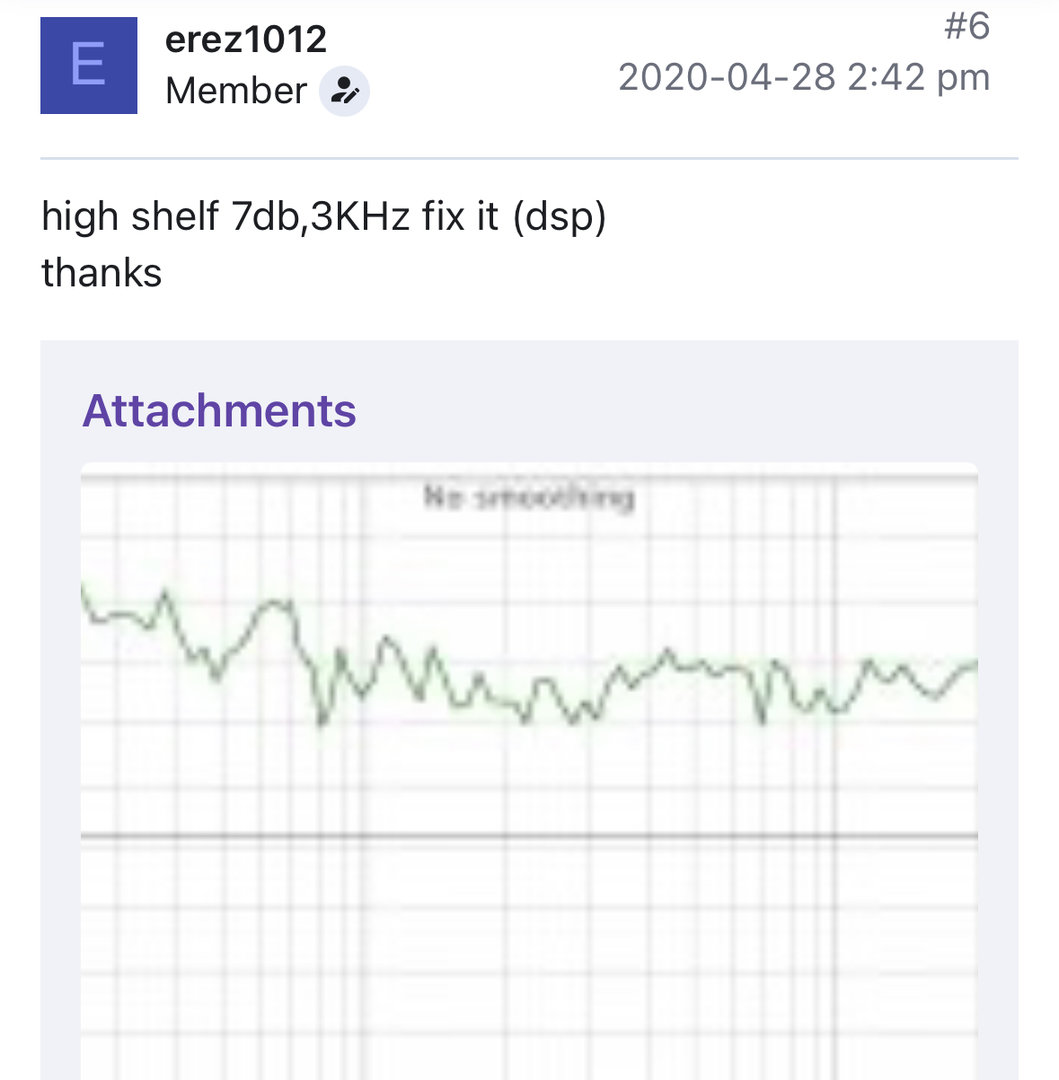

Vis vedlegget 874164 Vis vedlegget 874165

Dette er vel nærfelts målinger ,Det Pål viser er fra lytteposisjon.



[Dalemark]

Hei Dalemark,Spennede at du hiver deg ut i horn verdenen
Det prosjektet til Pål G der er jo et genialt start system med 2226 i kasse på ca 150-180L og avstemt til ca 25-30hz .Seos 18 med 2425 driver.
Med feks Monacor hornet som Hornlyd har prøvd i det siste med 1" driver i bra kvalitet og samme bass så har du en rimelig inngangsbilllet til en dynamisk og morrobombe for få kroner og som lett kan utvides.
Med AL som Dsp er lettere å komme i gang.

Hei .
Etter litt tekning, masser av anbefalinger om å ikke gape over for mye i starten, har jeg handlet et Onken prosjekt som @trosse1 opprinnelig har bygget. Økonomisk kommer dette ut greit innafor budsjett også.

Holder på å bytte baffel da den ikke har riktig hull.

Drivere er som følger:
- Celestion ftr15 3070C
- Altec Lansing 299-8
- BMS 4538
- Jabo kh55

I tillegg må jeg bygge en 'rigg' til horn og Bms-ene.



[ArneM]

Da har du jo fått deg en grei startpakke
Hvilket lydkort og forsterkere har du ?



[Slettet medlem 32125]

Hei .
Etter litt tekning, masser av anbefalinger om å ikke gape over for mye i starten, har jeg handlet et Onken prosjekt som @trosse1 opprinnelig har bygget. Økonomisk kommer dette ut greit innafor budsjett også.

Holder på å bytte baffel da den ikke har riktig hull.

Drivere er som følger:
- Celestion ftr15 3070C
- Altec Lansing 299-8
- BMS 4538
- Jabo kh55

I tillegg må jeg bygge en 'rigg' til horn og Bms-ene.

Gratulerer Ille morro



[Dalemark]

Lydkort og Amp: RME Fireface UCX, Anaview AMS0100x2.

Er på jakt etter en Anaview AMS1000 til 3070-ene.

Gratulerer Ille morro

Ja, dette blir gøy . Spent på horna. Leser litt problematikk rundt egenresonanse i dem. Mulig dette kan løses da.



[Slettet medlem 32125]

Lydkort og Amp: RME Fireface UCX, Anaview AMS0100x2.

Er på jakt etter en Anaview AMS1000 til 3070-ene.




Ja, dette blir gøy . Spent på horna. Leser litt problematikk rundt egenresonanse i dem. Mulig dette kan løses da.

Lykke til med prosjektet Er fersk på dette selv men lærer jo litt hele tiden.



[Slettet medlem 32125]

Ser du har litt AL justering over 5k.

Skjønte ikke hva AL var…men vet det nå
