Oh sheit!!! Skjønner!
Ja Altec er vel 1,4" mens TAD er 1,5".

Gratis polakker er ikke noe å ha, de som koster litt er bedre



[LMC]

Autotech er på ingen måte gratis...



[oks81]

Har et par JBL 2" - 1,5" Altec adaptere, målte disse nå men de er også desverre 38mm.. dvs lik dine.

Har du tilgang på metallsløyd så er det vel tykt gods og en kan frese/dreie ned og samtidig bore i adapter?



[oks81]

Autotech er på ingen måte gratis...

Det er jeg smertelig klar over, derfor jeg roter i gamle konainere...



[Hornlyd]

Hva med å hone en halv mm av godset?

Honingsverktøy | Swedol



[VegardW]

Horn adapter Altec JBL EV TAD GAUSS Driver 1" to 2" USE AIRCRAFT ALLOY,...375 | eBay

Kjedelig!
du kan jo høre med karen i linken



[LMC]

de der har jeg allerede....
det rare er at alle adapterne vi har er ulik lengde, så vinkelen må nødvendigvis være forskjellig på alle



[oks81]

Du mener kort adapter -> veldig skrå vinkel.
Lang adapter -> slakk vinkel.

Er det kanskje om å gjøre få vinkel mest mulig lik entringen i hornet?

Du kan reine på dette på adapteren, men hornet er det kanskje litt vanskelig å måle?



[LMC]

skalerte opp en tegning på nett og kom til 3,7grader, men litt usikker på resultatet...Grelv trode den hadde vært mere?



[emokid]

I horisontalplanet er IWATA 300 15.04 grader, og i vertikalplanet 0,23 grader de første 50mm.

Man kan fort tenke seg at til dette hornet er det beste om driveren er så slak i exiten som mulig siden vi er så nære rett hornhals.



[emokid]

Videre har jeg forsøkt å trace den tekniske tegningen av TAD4003:

Åpningen på 49,2 og det jeg tolker til å være ytre dimensjon i halsen på 35mm, lengde 72,5mm gir en vinkel på 11,2grader.



[LMC]

IWATA 300 er vi ferdig med....
vi snakker om det store plywood hornet hoffsnekkern freste



[LMC]

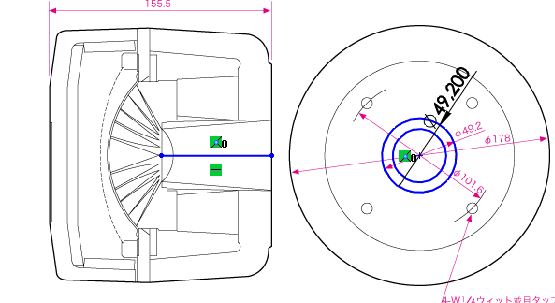

Videre har jeg forsøkt å trace den tekniske tegningen av TAD4003:

Vis vedlegget 420091

Åpningen på 49,2 og det jeg tolker til å være ytre dimensjon i halsen på 35mm, lengde 72,5mm gir en vinkel på 11,2grader.

det der er 4001!



[emokid]

Der blingsa jeg på drivern. Finner ikke tilsvarende tegning på 4003 ved første søk, har du noe?
Edit: jeg fant, men litt vanskeligere å finne ut av.

Jeg har fått tegninger av Iwata fra Grelv for disse, regnet med de var bygget basert på dette.



[LMC]

her er 4003



[emokid]

Jeg kommer frem til lengde på 31,5mm, vinkel = 7,75grader



[LMC]

ok stoler på det...



[emokid]

Det er mulig å tegne geometri som tangerer både med vinkel i driver og vinkler i hornet, men den blir litt kompleks.
Se guidekurve i øvre høre hjørne, se bort fra de andre hjørnene foreløpig.

Vi snakker 3D-print eller avansert fres.
Geometrien mellom de to firkantene er første segment av hornet.
Geometrien mellom de to sirklene er i driveren.



[LMC]

Iwata hornet jeg snakker om har hals HxB= 49,4x53mm



[emokid]

Jepp, det er det jeg har tegnet. Har ellers tatt utgangspunkt i Iwata 300, men det kan selvsagt justeres underveis dersom det ikke er helt korrekt.



[LMC]

her er siden med tegningene det er gått ut ifra

Les pavillons pour chambre de compression



[LMC]

i påvente av nyheter går pressa....



[LMC]

denne:



[madman]

Kultursnobb blitt du !
-m



[LMC]

stiff upper lip.......



[LMC]

da begynner det å skje litt igjen
besøk av julenissen i januar .......
kona skal på jobb imorgen, så da er agendaen min rimelig klar.....



[slowmotion]

Er det midbasshorna du jobber med?



[LMC]

ja resistive bakkammer som Rune kaller det
den skumplaten er beregnet for å balansere trykket på andre siden av membranet
en impedanspeak på 20ohm forsvinner nesten helt og en refleksjon i hornet på 130Hz senkes til ca 30Hz...dvs langt under der hornet spiller.....
skal dramatisk forbedre impuls og faserespons ihht R og hans kompis Kevin, som har utstrakt erfaring med oppbygging av store studios og dessuten med design av horn.



[8x12_TOM]

Dette ønsker jeg å høre, har jo alltid synes det har manglet litt på impulsvilligheten i det området. Ikke vondt ment, noe du sikker vet



[LMC]

du er jo en av de få som ikke bare sikler i sofaen, så det er hevet over enhver tvil om at du hadde et poeng
jeg er jo interessert i best mulig lyd, så jeg legger på minnet ethvert fornuftig innspill
da denne løsningen med ditto teknisk forklaring dukket opp under en visitt her i høst, fikk jeg et slags deja vu og omgjorde teori til praktisk handling så raskt som praktisk mulig....
mulig jeg vil trenge en enkelt justering i filteret, da FLH forventes gå noe dypere, men det vil tiden vise



[8x12_TOM]

Hvordan du søker forbedringer og framdrift er virkelig noe andre bure ta lærdom av. Ikke det at en ikke skal gå for det en selv mener er riktig, men gode tips fra andre mennsker skal ikke avfeies sånn helt uten videre. Bitte litt ydmykhet kan lønne seg i det lange løp.
Etter denne utbedringer, og bytte til ny driver i toppen, er jeg sikker på at dette blir fantastisk - gleder meg til å høre det.



[Dåbbel J]

Resistivt bakkammer blir da altså som en akustisk ventil?

Funker ypperlig, jeg gjorde det for ca 25 år siden med to basskabinetter som ble montert med 2 stk 10" Scan Speak drivere ihvert kabinett.



[LMC]

da er jeg igang

kantlimt med klar Trans 7 kortreist fra Vestby
festet mekanisk med skiver for baderomsplater og torxskruer

korrigert glava til bar å dekke sidene

klar for montering

en på plass

høyre kanal ferdig

nå tur med Allvis



[8x12_TOM]

Den skumgummien, hvor tykk og hvor er den å få tak i? Har selv gjort noen forsøk på å temme de bakutstrålende lydbølger på min OB - kanskje dette kunne være noe.



[VegardW]

8x12: prøv med en " filtsekk" som en pose rundt driverens bakside, om du ikke allerede har det da



[oks81]

Resistivt bakkammer blir da altså som en akustisk ventil?

Funker ypperlig, jeg gjorde det for ca 25 år siden med to basskabinetter som ble montert med 2 stk 10" Scan Speak drivere ihvert kabinett.

Lurer på om du ikke er inne på noe der!

Om en ser på denne tegningen så er det vel C (demper) en gjør litt mindre.
K (fjær) og m(masse) er vel den samme.

tror jeg....

Kongen av sofasiklerne oks..



[LMC]

Den skumgummien, hvor tykk og hvor er den å få tak i? Har selv gjort noen forsøk på å temme de bakutstrålende lydbølger på min OB - kanskje dette kunne være noe.

den regnes ut av Rune og så bestiller han den hos en bedrift som lager den etter spek
han har faktisk patent på dette

nå Norsk utflukt
MYE MERE SKYV og auktoritet langt oppover i mellomtonen
det er ikke snakk om inbildte subtile forskjeller heller
mere som å gå fra Quad til Krell forsterker!
største endring siden subhorna kom inn



[musicman]

Tøft Leif, takk for at du deler.



[LMC]

spiller Abbey Lincoln Abbey sings Abbey.......mere kroppslig stemme og et mere solid fundament i musikken
klangene masserer kroppen og gir følelse av velbehag.....
et system kan ALDRI få for mye kropp



[oks81]

Tøft!

Kjekt når det blir bedre!
Mister du litt følsomhet? Kanskje ikke noe issue da du vel har rikelig i utgangspunktet?
