Pellesmil du havde næsten ret. De potmetre er noget skidt. Den virker nu. Skal bare justere bias i morgen. Er rigtig nervøs da der er store kræfter på spil.



[LMC]

hei
da var de ferdig elokserte rørene på plass
strøkent arbeid

istedet for å mekke noe mere ble jeg lurt med av fruen på en aldri så liten kulturbegivenhet
Frogn kommune har flydd opp en gitartrio fra nord Spania som opptrådde på Sjøstjernen i nye gjestehavna i Drøbak i kveld og Ås imorgen.retur Spania søndag
Unplugged lutt, stor lutt og gitar..kanon lyd og ekte vare fremført musikk fra 1550-1930
en helt spontan og utrolig konsert

akkompagnert av denne



[xerxes]

Vis vedlegget 218800

Du kan kanskje koste på deg en egen tråd og tegne og fortelle litt om denne?

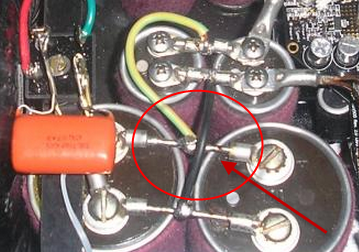

PS! Den sorte lederen på kondensatoren: Har den litt avstand der den passerer den andre tilkoblingen? Ser litt tett ut?



[whistler]

Vis vedlegget 218800

Du kan kanskje koste på deg en egen tråd og tegne og fortelle litt om denne?


PS! Den sorte lederen på kondensatoren: Har den litt avstand der den passerer den andre tilkoblingen? Ser litt tett ut?
Vis vedlegget 218879

Er den ikke isolert da?
Ville nok selv også har 1mm klaring for å unngå at isolasjonen gnager mot et evt. skarpt loddepunkt, men det er mulig at bildet lyver litt.



[Drossel]

Jo den er og der er også afstand. Aldrig haft så god mellemtone før. Spekulerer på hvorfor den er så meget bedre end den gamle. Opretter selv en tråd i morgen. Undskyld LMC.



[LMC]

np
bra!
mvh
Leif



[LMC]

svarte!
i går blåste ene Bryston! snakker om uflaks
reiv med seg 25A stereokursen på et blunk
men men, så kom jeg igang med Holton igjen da
mangler bare en 10A treg sikring og tilkobling signal og HT samt justere bias
får se om jeg rekker i kveld
mvh
Leif



[J.J]

Hvordan ??



[Sluket]

Få bitene i orden til i morgen så jeg kan komme å revidere lyden!!



[Leikis Lyd]

svarte!
i går blåste ene Bryston! snakker om uflaks
reiv med seg 25A stereokursen på et blunk
men men, så kom jeg igang med Holton igjen da
mangler bare en 10A treg sikring og tilkobling signal og HT samt justere bias
får se om jeg rekker i kveld
mvh
Leif

Du vet vel att du kan justere bias ved å måle over den 100k motstanden som ligger foran hver mosfet ? 1.4 mv. Mye enklere en å koble fra strømmen for å måle A.



[LMC]

Hvordan ??

plutselig sa det bare knepp i anlegget og så røk sikringen
så det glimtet til foran racket, men trodde først det var dac psu e.l
men burde ha visst bedre....det jeg har bygd selv holder som regel....
sånn er det med gamle amper...sikkert en lytt e.l selv om jeg ikke kan se det
det får jeg fikset, men nå kan jeg like gjerne få bygget ferdig prototypene, for å se om konseptet virker
mvh
Leif



[LMC]

Få bitene i orden til i morgen så jeg kan komme å revidere lyden!!

rekker ikke
har en infeksjon i skinnleggen og går på antibiotika kur, som gjør meg trøtt...sovna på sofaen, så CO på Vestby er stengt og da får jeg ikke tak i sikring
mvh
Leif



[Drossel]

svarte!
i går blåste ene Bryston! snakker om uflaks
reiv med seg 25A stereokursen på et blunk
men men, så kom jeg igang med Holton igjen da
mangler bare en 10A treg sikring og tilkobling signal og HT samt justere bias
får se om jeg rekker i kveld
mvh
Leif

Du vet vel att du kan justere bias ved å måle over den 100k motstanden som ligger foran hver mosfet ? 1.4 mv. Mye enklere en å koble fra strømmen for å måle A.

1oo kohm før hver mosfet ? Ikke på mine Holton. Bias justeres bedst ved aT LODDE 10 KOHM RET PÅ SOURCE FØR 0,1 ohm modstanden. Træk en ledning fra den til en bananbøsning på kabinettet. Nu kan du helt farefrit justere bias. Der skal være 4mv mellem banan bøsningen og udgangen på forstærkeren. Skal gå 40 ma. U=IXR 0,04x0,1 = 0,004 = 4 mv



[LMC]

LL det var en knalltips
men mener du 100K ??
du mener vel 100R som de jeg har ringet inn på bildet? de små er på 1000R= 1K
mvh
Leif



[LMC]

Drossel kan du vise på kortet? er R100 = 0R100 dvs 0,1 ohm?
sry litt treig i nøtta i dag
mvh
Leif



[Leikis Lyd]

LL det var en knalltips
men mener du 100K ??
du mener vel 100R som de jeg har ringet inn på bildet? de små er på 1000R= 1K
mvh
Leif

Du har helt rett !



[LMC]

så du mener en 10K motstand direkte på hvilken som helst av disse der den grønne pilen er i bildet, ledning til panel banankontakt og måle mellom denne og speaker hot out?
mvh
Leif



[Sluket]

Få bitene i orden til i morgen så jeg kan komme å revidere lyden!!

rekker ikke
har en infeksjon i skinnleggen og går på antibiotika kur, som gjør meg trøtt...sovna på sofaen, så CO på Vestby er stengt og da får jeg ikke tak i sikring
mvh
Leif

Scheisse... god bedring til både deg og Mr. Bryston!



[LMC]

takk
Mr.B blir levert et eller annet sted. Kanskje hos Tor, når jeg orker å hente Basis delene mine, som er tilbake fra Conti
mangler bare et par deler fra SG som måtte re-elokseres, før jeg kan remontere den "nye Basis".....var noen helligdager etter henge krokene
moralen er uansett; skal noe virke "forever", bygg det selv!
mvh
Leif



[Drossel]

R100 = o,1 ohm monter 10 kohm bag den ved mosfeten og ledning fra 10 kohm op til en extra bøsning så er der ikke fare for eksplosioner ved usikker hånd nede i forstærkeren.



[Drossel]

De gamle forstærkere uden R 2 har altså fastere og mere dynamisk bund.



[LMC]

he-he takk
har du vurdert å legge ut pot og?
spurte A om dette, men det hadde han aldri tenkt på
har sett større pot´r
mvh
Leif



[LMC]

De gamle forstærkere uden R 2 har altså fastere og mere dynamisk bund.

R2 ved inngangen? kan den jumpes?
mvh
Leif



[Drossel]

Leif jeg tænkte vores forstærkere heter NXV R 2. De første versioner heter bare NXV . De havde anden form for modkobling. Du har ret de potter er farlige. Burde være multiturn. Min ene monoblok blev lynhurtigt vildt varm og jeg troede der var en fejl. Bare for meget bias og mosfeterne er hysteriske hvis de får for meget bias.



[Drossel]

Leif jeg tænkte vores forstærkere heter NXV R 2. De første versioner heter bare NXV . De havde anden form for modkobling. Du har ret de potter er farlige. Burde være multiturn. Min ene monoblok blev lynhurtigt vildt varm og jeg troede der var en fejl. Bare for meget bias og mosfeterne er hysteriske hvis de får for meget bias.

Fejl i dette indlæg. Din NXV 800 er jo bare koblet som NXV 500 R 2 .



[LMC]

ja mente at 800 var som rev 2 modellene
er det noe å tape på å flytte ut bias pot´n?
da kunne både målepunkt og pot sitte på trekant-basen
tanken er at ampen skal være operativ i "naken " tilstand uten røret på, og da kan ikke noe festes til selve røret
mvh
Leif



[Drossel]

Hmm det tør jeg ikke udtale mig om. Du må kontakte Anthony.



[LMC]

her er svaret fra den gang jeg spurte:

Hi Leif

I have not tried this, but it may be possible. But I am not going to guarantee it.
I would not extend it more than 8 cm, you will need a 500 ohm pot if you give it a try.

Kind Regards

Anthony E Holton


kan vel uansett være en fordel å montere en multiturn pot

mvh
Leif



[Drossel]

Ok så det kan være farligt . Jeg ville montere et multiturn på printet.



[LMC]

vet jo om mange forsterkere som har fått "utlagt bias" pot og målepunkter
skjønner ikke hvorfor det skulle være farlig...?
det lille metall-pot´et jo direkte livsfarlig å plukke med
dårlig lite skrujern-spor...lett å skli ut....best med kunststoff skrujern.....
mvh
Leif



[Drossel]

Kommer nok lidt an på hvor bredbåndet konstruktionen er. Stor båndbredde er ofte = med mindre stabil konstruktion. Giver dig ret i at pot er farligt . Havde selv problemer.



[LMC]

sikkert riktig
mvh
Leif



[LMC]

hei igjen
da var jeg og plukket opp de oppgraderte platespiller delene i går kveld
tenkte lage et lite pakke ut og montere kapittel ila helgen
I´ll be back



[pellesmil]

vet jo om mange forsterkere som har fått "utlagt bias" pot og målepunkter
skjønner ikke hvorfor det skulle være farlig...?
det lille metall-pot´et jo direkte livsfarlig å plukke med
dårlig lite skrujern-spor...lett å skli ut....best med kunststoff skrujern.....
mvh
Leif

Been there done that



[pellesmil]

ja mente at 800 var som rev 2 modellene
er det noe å tape på å flytte ut bias pot´n?
da kunne både målepunkt og pot sitte på trekant-basen
tanken er at ampen skal være operativ i "naken " tilstand uten røret på, og da kan ikke noe festes til selve røret
mvh
Leif

Finn ut verdien og sett inn faste motstander, mye bedre og drifter lik 0 med gode motstander,

jeg gjør det med mine SSLV og det funker knall ingen drift overhode og totalt vedlikeholdsfritt (det sier ihvertfall Boeing)

Die-hard SSLV fans mener trim pots degraderer lyden er Fy-FY i shunt PS,

regner med det er minst like viktig i bias reguleringen til en amp



[Drossel]

Pellesmil problemet jo at justere på pottet. Når det først er gjort er detr fint. Jeg tvivler stærkt på det har betydning for lyden med faste modstande dette sted.



[pellesmil]

-Nr 1 juster potmeter til bias = ok
-Nr2 mål verdien
-nr 3 sett inn faste verdier
-nr4 kontrollmål

Simplicity in practice



[LMC]

sikkert smart
i mellomtiden begynte jeg med dette:
i fbm oppgraderingen av min 1991 modell Basis Ovation til signature fikk jeg like gjerne renset og re-eloksert alle aluminiumsdelene til rammen og utriggerne, slik at hele spilleren skulle se bortimot ny ut



[LMC]

så var det bare å montere den underste delen av bærearmene
en fryd å jobbe med en silk grad av gjennomtenkte detaljer i designen



[LMC]

og slik ser den underste rammen ut
hullet i tverrliggeren er for lageret og hullene i armene er for å tre opp fjærene gjennom subchassiet og til utriggerne som holder det hele på plass
