Faital Pro toveis med 10 tommer og horn

[mk1classic]

Snøplog?

Kan gå for trutmunn..

E-JMLC-600 - Horns by Auto-Tech

(Minimal frequency from 800 Hz) Standard: Colour white glossy, without mouting flange and cut of throat Individual order: Different colours, cut throat on diameter, mounting flange (MDF or steel) PDF

horns-diy.pl



[Hornlyd]

Da er lytterommet ryddet for i år og er i normal lyttemodus igjen.

Og valget blir vel som vist tidligere tråden: XT1086

Det blir kanskje litt pusling med kabinett til vintern så nå går vi i sommerdvale. Må få loddet delefilter på Snell2021 sånn at jeg kan ta dem med på hytta:



[DIY_dude]

Veldig interessant driver. Jeg lurte på om denne kunne være aktuell som oppgradering til mine Avantgarde-høyttalere, ettersom disse leveres med billigste BMS-driver fra fabrikken. Har du lagret tekst-filer ifra måling av frekvens og impedanse/fase? Kunne tenkt meg å simulere noen delefilter i LSPcad, og se om det kan la seg løse passivt.



[Hornlyd]

Har ikke laget filer enda

Rett implementert (stort kabinett) bør vel to av disse være supre i AG



[DIY_dude]

Jeg ser at innlegget mitt var altfor upresist. Jeg tenkte på diskanten HF10AK. Også lurte jeg på om du hadde lagret målingene dine, og evt. kunne sende over så jeg kan simulere ulike høypassfiltere for å se om det er mulig å få til en fornuftig deling ved ca. 3kHz.

AG-høyttaleren bruker BMS 4524, som ikke er spesielt raffinert. Men denne har også velig ulik respons ifra Faital-driveren. Den har en voldsom pukkel ved 2500 Hz, og Avantgarde har løst dette ved å dele over 4kHz med et 2. ordens filter. Med HF10AK så vil man måtte dele mye lavere og kanskje brattere.

En annen bekymring er disse peakene over 10kHz. Vurderte du å bruke 16-ohms versjonen isteden? Faital sine kurver viser at disse har mye mindre oppbryting over 10kHz.

Legger ved noen bilder av BMS-driveren og responsen:



[Hornlyd]

HF10AK har en uvanlig respons som passer CD horn

Hva som passer i passiv delt AG må testes.

Selve diskanten i AG fra 3-4K tror jeg ikke er kjempekritisk

Skal du noe som er vesentlig bedre kjøp beryllium



[Hornlyd]

Jeg synes gammel Klipsch look er stilig. En røff og rett kasse. Med matt sort maling på frontbaffelen.

Tror jeg skal klare å få til et 70 liters gulvstående kabinett som jeg kan snike inn på hytta

Kunne tenke meg å lage ekstra røff finish på treverket. Passer bra på hytta:



[Hornlyd]

Ser for meg 15 mm kryssfiner med gulvlim og asfalt inni pluss en assymetrisk avstivning 40/60



[Hornlyd]

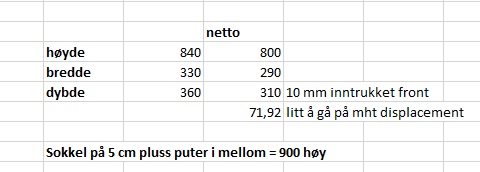

70 liter:



[Hornlyd]

Som nevnt er Snickers sitt forslag basert på dsp.

I og med at de primært skal være på hytta så ønsker jeg plugn-play så jeg lager biwiring terminaler og eksternt passivt delefilter. Med seriemotstand trikset



[Hornlyd]

Denne må materialiseres asap da fruen vil ha flere inne/utekonserter på hytta. Hun sier hun vil spille skikkelig høyt



[2xJ]

Finsk finer og pro bærehåndtak !!!


Mulig hjul og !!



[Hornlyd]

Bærehåndtak. Ja, helt seriøst. De kan jo monteres bak?

Har ø7 porter som er 10 cm lange. Kan de brukes tro? Har 4 stk.

70 liter.



[Hornlyd]

Hva med denne?

📢 the t.racks DSP 4x4 Mini Amp

Compact Amplifier with 4-Channel DSP and 4-Channel Power Amplifier Perfect for small installations and in combination with ceiling speakers, Inputs: 4x 6.3 mm jack balanced, Power: 4x 50 W @ 8 Ohm / 4x 60 W @ 4 Ohm (no bridge mode), Speaker...

www.thomannmusic.no

Alt i ett og litt mere proff/solid.

Så kjører jeg bare med en blå ALPS volumpot i forkant.

Jeg har denne Invertern. Ren sinus. 375 watt. Holder det?

Inverter 375W, Victron Phoenix 12/375 VE.Direct

Phoenix 12/375 VE.Direct er en prisgunstig inverter med ren sinus. Ideell til bruk i bobil, campingvogn, hytte og båt. VE.Direct kontakt gjør det mulig å kople til PC og Smarttelefon.Victron art.nr.: PIN121371200

www.sparelys.no



[mk1classic]

Denne må materialiseres asap da fruen vil ha flere inne/utekonserter på hytta. Hun sier hun vil spille skikkelig høyt

En tur på Hifi klubben og kjøp inn et par Soundbox'er, så kan du sitte stille og rolig i solveggen uten å løfte en finger.



[Hornlyd]

Neinei



[oks81]

En tanke:
Du kan ha en stor port.
Så kan du bruke et håndtak bak på en eller annen måte så du løfter etter porten og håndtaket.

Jeg ville brukt miniDSP. Den er kjent.
Inverteren burde være stor nok til å drive et anlegg.



[Hornlyd]

Det må bli aktiv drift mtp virkningsgrad.


Jeg synes denne ser bra ut. Kan noen kikke på den og se om den er plugn play og set and forget?

Jeg ser for meg å putte den inn i et kabinett med volumpot, ett stk analog inn og strømbryter. Det skal kunne slås av og på uten noen som helst krav til PC eller andre ting.

the t.racks DSP 4x4 Mini Amp – Thomann Norway (thomannmusic.no)

Hifi-Selbstbau - t.racks DSP 4x4 Mini Amp

TUNING


Kjører et stk ø 7 cm port som er 10 cm lang. Med 70 liter gir det f3 på 33 Hz.

Med porten bak og litt filt inni så kan jeg roe ned evt "vindstyrken" ut.

Så tar vi hengekøya med EQ i DSP.




**********************************************************

Innlegget med oppsummering av tuning etc:

Prosjekt hytteanlegg "off grid hifi" | Side 38 | Hifisentralen



[El-retur]

Har thomann dsp uten forsterker,brukt den over et år nå uten problemer,støyer ikke på horn hos meg,hører bare litt sus med øre nesten inni horn.
Men støyer en del med usb koblet på min pc ved justering.
Min holder på alle inst ute noe som helst tull.



[El-retur]

Programvaren er jo litt 90 tals,den kan lastes ned på siden deres og kan kjøres i demo versjon.



[Hornlyd]

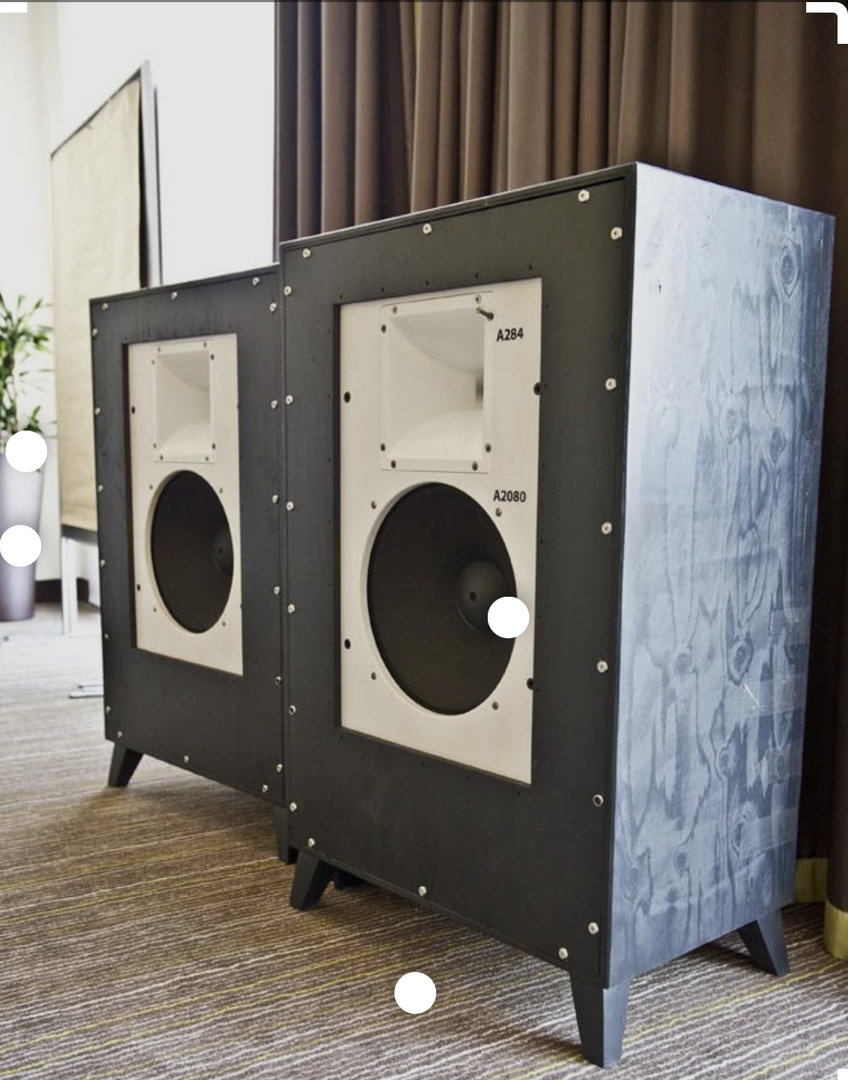

En liten designavsporing.
Morsom måte å putte middels stort horn og driver i overdimensjonert kabinett.



[2xJ]

Hva med en litt røff hyttehøyttaler ? Et "hybridkabinett" ??

Du liker jo den klassiske stilen, enkel, og kanskje finert i noe eksotisk, men så putter du på skikkelige beslag alla Pro, med bærehåndak, hjørner osv...
Og lakkerer dem i matchende farve....



[Hornlyd]

Er det et nederlag å bite i gresset ved å kjøpe en sånn:

https://www.billyd.no/products/mosconi-pico-48-dsp-4-x-90-watt-4-kanals-klasse-d-med-8-kanals-dsp?gclid=EAIaIQobChMI45_t6Z3f-gIVDM93Ch0wrgGlEAYYASABEgJ4KPD_BwE

Eller en sånn:

HELIX M FOUR DSP - bassbrothers.no

4-kanals forsterker med 10-kanals DSP. 4x100W RMS HELIX M FOUR DSP M FOUR DSP er alt annet enn bare en vanlig firekanals forsterker. Her har du å gjøre med et kraftig kontrollsenter med intet mindre enn 10 DSP-kanaler, til tross for dets kompakt fysisk størrelse. I tillegg leverer forsterkeren...

www.bassbrothers.no



[mk1classic]

Er det et nederlag å bite i gresset ved å kjøpe en sånn:

https://www.billyd.no/products/mosconi-pico-48-dsp-4-x-90-watt-4-kanals-klasse-d-med-8-kanals-dsp?gclid=EAIaIQobChMI45_t6Z3f-gIVDM93Ch0wrgGlEAYYASABEgJ4KPD_BwE

Eller en sånn:

HELIX M FOUR DSP - bassbrothers.no

4-kanals forsterker med 10-kanals DSP. 4x100W RMS HELIX M FOUR DSP M FOUR DSP er alt annet enn bare en vanlig firekanals forsterker. Her har du å gjøre med et kraftig kontrollsenter med intet mindre enn 10 DSP-kanaler, til tross for dets kompakt fysisk størrelse. I tillegg leverer forsterkeren...

www.bassbrothers.no

Det finnes vel mindre bra løsninger å få kjøpt og bygget til samme prisen... Men du er vel begrenset til 24bit 96kHz SPDIF overføring, hvis du anser det som et problem på hytten.

Generelt må sjekke ut om støynivået på enhetene kan bli et problem med følsomheten til horndriveren.

De har en del info rundt DSP løsningen sin på Youtube



[Hornlyd]

Disse var kule:

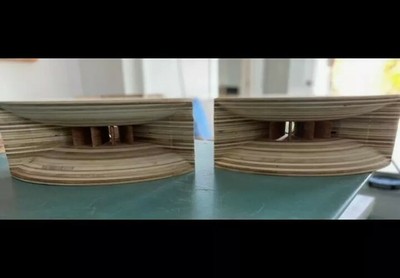

Solid Wood Horns for JBL 1 PAIR | eBay

They fit the JBL 2410, 2420,2421,2470, le85 and le175, 3-bolt compression drivers. The screws are included except the 3 bolts to mount your drivers to the included wooden bracket. You can leave them unfinished or you can stain or finish them to your liking.

www.ebay.com



[Hornlyd]

I og med at HF10 driverne har litt lang throat (ala Tad 2001) så skriver noen på diyaudio at de liker lengre horn??

Hva med disse?

Barske Holger har målt litt og de loader veldig bra:

Hornberger Schießen | hb.hifi.

holgerbarske-com.translate.goog

Ser ut som at det er en her som har brukt det hornet:

Asathor - a JBL 4367 Clone

Hi Guys! I have always been fascinated by the large monitor speakers from JBL. Unfortunately, these are not cheap, so I wanted to build something like the 4367 myself. http://www.newaudio.it/JBL/4367%20JBL%20%281%29/JBL%20Synthesis%204367%20White%20Paper.pdf 15 "plus compression driver / horn...

www.diyaudio.com



[Hornlyd]

Sånn. Da røyk jeg på et par Monacor horn. De skal testes mot XT186 og Seos 18.



[6bm8]

Det er Celestion H1 9040-P i Asathor høyttaleren.



[Hornlyd]

Har lyst på sånne også. Hva koster de tro?

800 Hz » Markus Klug und seine Hörner

klughoerner.com



[Hornlyd]

Opsan. Nå sklei det ut. Hva skjedde?



[oks81]

Kremt!! De skulle kunne bæres inn og ut av kona når hun ville spille ute!!!



[Hornlyd]

Glemte det ja



[2xJ]

Multicell ute har jeg tro på !!!



[Hornlyd]

Tilbake til Monacor hornet.

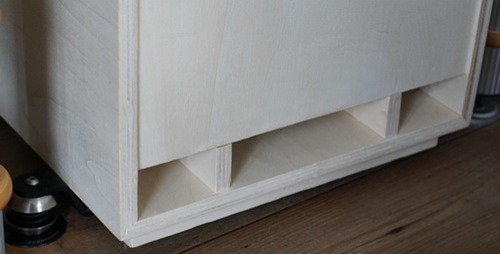

Jeg likte dette designet. Utfordringen er at jeg er stucked med bassporten ved første forsøk:

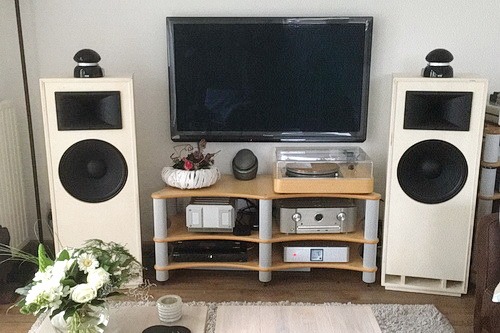

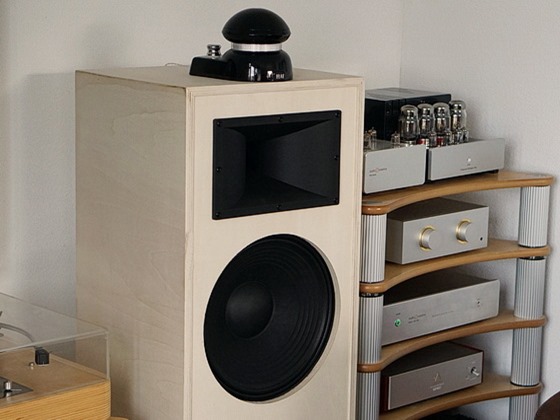

Audio-Creative ToneMaster II (deel 2)



[Hornlyd]

Og satt på en sånn på baksiden med L-Pad-potmeter som ambient diskant med en liten kondis?

Compression driver with horn Monacor MHD-220N/RD, 8 ohm, 106 mm (toutlehautparleur.com)

MHD-220N/RD (soundimports.nl)



[Hornlyd]

Skal dette bli skikkelig bra så bygger jeg et mockup basskabinett av spon med riktig demping etc. 70 liter. Kappa av på toppen men dypere bak. Horn løst på toppen.

Så tester jeg med aktiv deling og dsp så mange forskjellige horn jeg kan få tak i.

Lager også ett sett avtagbare «vinger» slik at jeg kan simulere den bredere baffelen som trengs med Seos 18.

Snickers nevnte noen betenkeligheter med Seos profilen? Øra mine er veldig følsomme for ryddighet i lydbildet så er det noe jeg er trent på så er det nettopp det.



[Hornlyd]

Ser nå at løsningen må være å gjøre dem litt breiere sånn at Monacor hornet kan felles ned

Frontplata må være avtagbar og innfelt en cm ala JBL, males matt sort

Sokkelen blir et par cm høy med fire firkanter

15 mm røyka finert kryssfiner

Stive av sidevegger nesten midt på med lekt ala største Harbeth

3 sett frontbafler for variasjon med horn med litt forskjellig treskrueplasssering sånn at det ikke slites for mye i lektene

2 stk ø5 bassporter foran nede (tilsvarer ø7 men blir penere), evt 1 stk ø10?



[Hornlyd]

Stadig flere som har skjønt hva som går i kategorien "Gøy-Fi"

Pylon Jade 20 spiller nå i vårt nye demorom! | Hifisentralen


(Har mistet interessen for Tung Hi-Fi for mange år siden……. det låter jo kun, ehh….. tungt)



[tofter]

Morsomt prosjekt.
10PR300 slår meg som et mer tradisjonelt midbass element, am I wrong?



[Hornlyd]

Ja det er en midbass driver med lett membran og kraftig magnet.

Men det har vel litt lavere fs enn vanlig. Den her på 50 Hz og lignende drivere fra andre er gjerne på 60 Hz. (Acoustic Elegance TD10M er på 40 Hz).

Og med 4 ohms driver så kan man slenge på en 4 ohms motstand i serie for å booste qts slik at det blir "mere bass"

Eller droppe motstanden og guffe på med EQ via DSP. 4 ohm trekker mere strøm slik at man har mer effekt / headroom. Hvis jeg har forstått det rett.

Cluet er at jeg på hytta kun har 12 volt og skal booste det med en 12-24 DC/DC converter som kan skrus opp til 31V. Og kona ønsker å spille HØYT både inne og ute.
