Jeg sliter med altfor høy gain i oppsettet mitt og vurderer å forsøke å bygge om Audio Note Quest
monoblokkene til low gain versjon (som leveres av Audio Note). Audio Note leverer to versjoner,
normal gain versjonen med 6sn7 (som jeg har) og low gain med 6J5.

Har vel aldri spilt over klokka 10 (er da oppe i 110db), preamp er Cary SLP98P F1. Har da Rothwell
dempeplugger (-10db) på ampene og kjører høyttalerkablene på 4 Ohm utgangene. Høyttalere er
AG Trio med følsomhet på 109dB.

Er det noen som har skjema til low gain versjonen, eller tips/beskrivelse til hvordan en slik endring kan

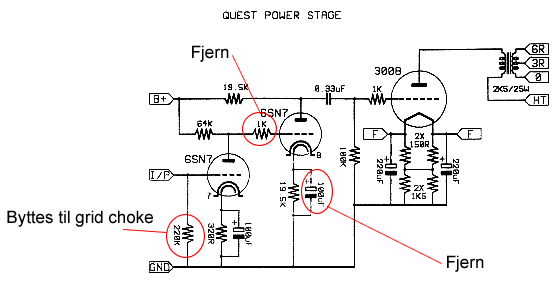

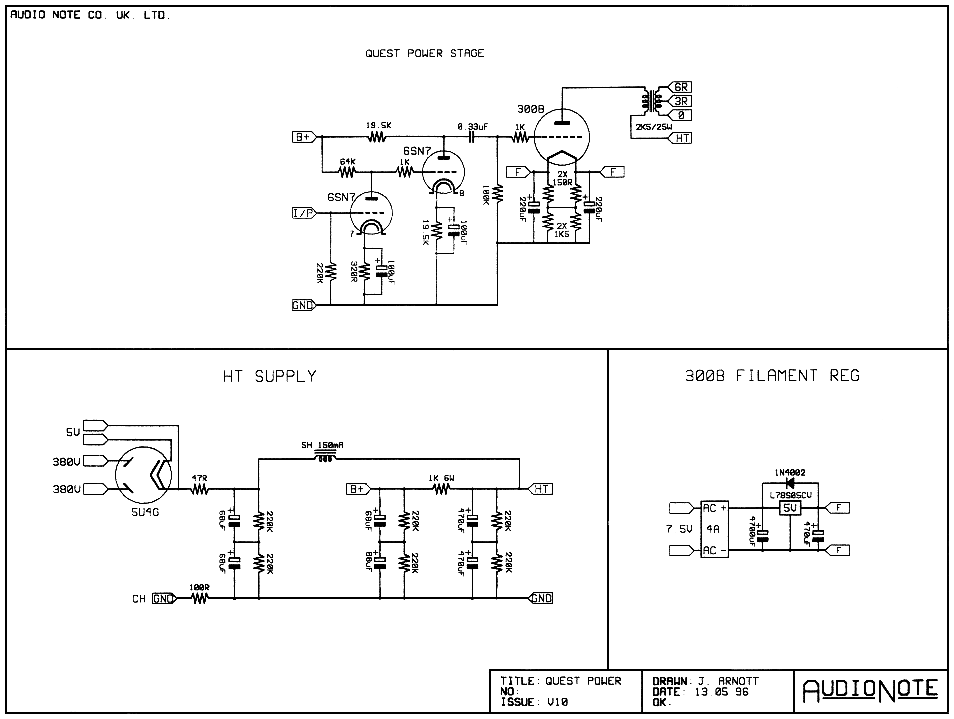

gjøres. Under ses skjemaet på normal gain versjonen som jeg har.

Mvh
Jan


Vedlegg

LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
hei
du kjører jo med håndbrekket på(med de R.pluggene)!
tror du bare kan kutte ut ene rørhalvdelen (nr.2)av 6sn7 pluss noen justeringer av motstandsverdier og du får inng.følsomhet på 1,5v for full output tilsvarende normalen for en et rørs driver.
spør gary dews på borderpatrol og hils fra meg
ellers er det MYE annet du kan gjøre for å forbedre de blokkene som var mine begynner blokker med trio
jeg byttet alle motstander til 2 watt AN tant
anode choke, gitter choke, hørning opt: glødekretsen med 7805 regulatoren støyer som faen og låter bæsj ++++++++++++ mye mere
endte opp med å lempe på store borderpatrol eksterne choke input psuer
da begynte det å strammes opp i en i utg.pktet pløsete ,men koselig forsterker
mvh
Leif


andreas

Hi-Fi freak
Ble medlem
03.10.2003
Innlegg
2.351
Antall liker
130
Det tror jeg også LMC har helt rett i. Tror du bare kan finne frem skjemaet til pinout for 6j5, og skjemaet du la ut og så lodde om. Delene som blir til overs skal du ikke bruke. Røret vil da få samme arbeidsbetingelser.


andreas

Hi-Fi freak
Ble medlem
03.10.2003
Innlegg
2.351
Antall liker
130
Husk at gridstoppern og gridleaken må være med.


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
OBS JEG UTVIDET INNLEGGET MITT NOE
mvh
Leif

O

Oblivion

Guest
LMC skrev:
hei
du kjører jo med håndbrekket på(med de R.pluggene)!
tror du bare kan kutte ut ene rørhalvdelen (nr.2)av 6sn7 pluss noen justeringer av motstandsverdier og du får inng.følsomhet på 1,5v for full output tilsvarende normalen for en et rørs driver.
spør gary dews på borderpatrol og hils fra meg
ellers er det MYE annet du kan gjøre for å forbedre de blokkene som var mine begynner blokker med trio
jeg byttet alle motstander til 2 watt AN tant
anode choke, gitter choke, hørning opt: glødekretsen med 7805 regulatoren støyer som faen og låter bæsj ++++++++++++ mye mere
endte opp med å lempe på store borderpatrol eksterne choke input psuer
da begynte det å strammes opp i en i utg.pktet pløsete ,men koselig forsterker
mvh
Leif
Den andre rørhalvdelen av 6sn7 er en fasevender og driver og bør ikke fjernes.
Men fjernes den 100uF kondensatoren som avkobler 19,5k ohm source motstanden blir gainet i dette andre trinnet = ca. 1 og kretsen resten av kretsen er intakt.


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
og iflg Gary er den 1k motstanden mellom de 2 rørhalvdelene helt unødvendig!
fikk dette bekreftet av Claus,som var med Gary på hytta til Birger i vinter,og som var designer hos PQ tidligere.det var faktisk Claus som ansatte Andy som sin etterfølger.
mvh
Leif


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
om du bytter ut den første 220K motstanden med en gitterchoke fra Magnequest eller Lundahl blir de MYE bedre.....renere og rikere overtoner
mvh

O

Oblivion

Guest
LMC skrev:
og iflg Gary er den 1k motstanden mellom de 2 rørhalvdelene helt unødvendig!
fikk dette bekreftet av Claus,som var med Gary på hytta til Birger i vinter,og som var designer hos PQ tidligere.det var faktisk Claus som ansatte Andy som sin etterfølger.
mvh
Leif
1k motstanden gjør to ting:
Øker støy og fungerer som et HF filter.
Hvis det ikke blir noen HF problemer og ustabilitet spiller det bedre uten.


andreas

Hi-Fi freak
Ble medlem
03.10.2003
Innlegg
2.351
Antall liker
130
Oblivion skrev:
Den andre rørhalvdelen av 6sn7 er en fasevender og driver og bør ikke fjernes.
Men fjernes den 100uF kondensatoren som avkobler 19,5k ohm source motstanden blir gainet = 1
og kretsen resten av kretsen er intakt.
Fasen kan vendes tilbake med å bytte om på høytaler-terminalene, og jeg tror ikke 6sn7 blir bedre egnet til å drive 300B av at man kobler to oppå hverandre (kaskode). Kanskje noen av de som er stødig i regnefaget kunne kikket på Zut fra drivern, i tilfelle omkobling til 6j5. Det kan vel ha noe å si.


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
sjekk med Gary
han kjenner den forsterkeren ut og inn
han har tom ferdige tilkoblingsanvisninger for de externe powerne sine
mvh
Leif


Hal3101

Hi-Fi entusiast
Ble medlem
28.02.2003
Innlegg
148
Antall liker
0

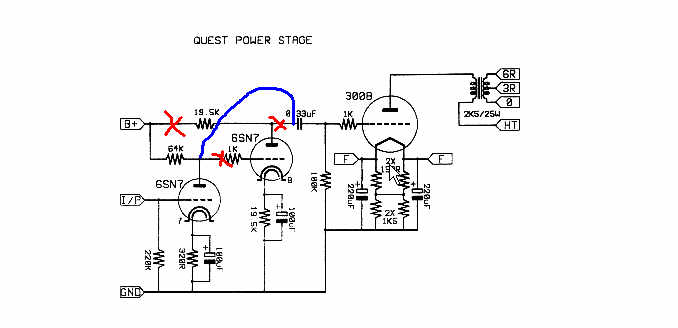

Du kan prøve dette :) Kutt ut / lodd vekk der det er merket med ett rødt kryss og kople en ledning fra koblingskondensatoren til toppen av det første trinnet (anoden). Du kopler da ut siste trinnet og reduserer total gain.

TorH


Vedlegg

LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
ja det ser greit ut..da kutter du ut andre halvdel av 6sn7 slik jeg mente
mvh
Leif

O

Oblivion

Guest
Hal3101 skrev:
Du kan prøve dette :) Kutt ut / lodd vekk der det er merket med ett rødt kryss og kople en ledning fra koblingskondensatoren til toppen av det første trinnet (anoden). Du kopler da ut siste trinnet og reduserer total gain.

TorH
Da blir driver impedansen utgangsrøret ser ca. 3 ganger høyere og både det første røret og utgangsrøret kan få økt forvrengning..


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
men han får testet om gainet blir mere passende, så kan den reelle ombyggingen finpusses etterpå
mvh
Leif

O

Oblivion

Guest
LMC skrev:
men han får testet om gainet blir mere passende, så kan den reelle ombyggingen finpusses etterpå
mvh
Leif
Det er nok å koble ut den ene tilkoblingen på 100uF kondensatoren for å teste gainet!!!!
Jeg ville prøv det først og tatt den større omkoblingen etterpå...


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
nå har jeg sendt begge skjemaene til Gary så får vi se hva han foreslår
mvh
Leif


andreas

Hi-Fi freak
Ble medlem
03.10.2003
Innlegg
2.351
Antall liker
130
Hal3101 skrev:
Du kan prøve dette :) Kutt ut / lodd vekk der det er merket med ett rødt kryss og kople en ledning fra koblingskondensatoren til toppen av det første trinnet (anoden). Du kopler da ut siste trinnet og reduserer total gain.

TorH
Vel å merke: Byttes det til 6j5 må også pinout fra sokkelen loddes om. Forslaget til Hal3101 gjelder også uten omlodding blir 6sn7 stående i.


Hal3101

Hi-Fi entusiast
Ble medlem
28.02.2003
Innlegg
148
Antall liker
0
Oblivion skrev:
LMC skrev:
men han får testet om gainet blir mere passende, så kan den reelle ombyggingen finpusses etterpå
mvh
Leif
Det er nok å koble ut den ene tilkoblingen på 100uF kondensatoren for å teste gainet!!!!
Jeg ville prøv det først og tatt den større omkoblingen etterpå...
Mener du avkoplingskondensatoren på katodemotstanden eller ? Ser ikke noen 100uF kondensator som avkopling for for anodemotstanden. Det er en felles avkoplingsmotstand for B+ på 68uF||68uF men den kan han jo ikke fjerne ?

TorH

O

Oblivion

Guest
Hal3101 skrev:
Oblivion skrev:
LMC skrev:
men han får testet om gainet blir mere passende, så kan den reelle ombyggingen finpusses etterpå
mvh
Leif
Det er nok å koble ut den ene tilkoblingen på 100uF kondensatoren for å teste gainet!!!!
Jeg ville prøv det først og tatt den større omkoblingen etterpå...
Mener du avkoplingskondensatoren på katodemotstanden eller ? Ser ikke noen 100uF kondensator som avkopling for for anodemotstanden. Det er en felles avkoplingsmotstand for B+ på 68uF||68uF men den kan han jo ikke fjerne ?

TorH
På det andre trinnet...
Da blir det 19,5 k over og 19,5 k under og gainet blir litt under 1 i dette trinnet...


janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
252
Sted
Sandefjord
Torget vurderinger
5
Takker for respons her folkens ;)

LMC: ja jeg er blitt klar over at Rothwell dempeleddet ikke er noen god løsning, men hva gjør man ikke for å spille.
Jeg har foretatt noen grep for å bedre lyden, bl.a. byttet til 2W AN Tant'er i effekt delen (har 2W'ere til stort sett
resten i amp'n liggende også), og jeg har byttet de store kondisene til V-Cap teflon. Men det er nok mye mer som
kan gjøres. Har vært inne på tanken å enten dra den mye lenger, eller bytte ut ampene til noe annet. Men foreløpig
beholder jeg dem, liker lyden av dem.


Oblivion: tror jeg skal forsøke det enkleste først, følge tipset ditt, og fjerne den 100uF kondensatoren som avkobler 19,5k motstanden.

LMC: Skal også prøve tipset ditt med å bytte ut den første 220K motstanden med en gitterchoke fra Magnequest eller Lundahl dersom det er noe å hente der. Er det en konkret type eller verdi jeg skal se etter (LL1667-05mA) f.eks ? Kan jo fjerne den 100K motstanden samtidig når jeg er i gang, blir det galt er det vel bare å sette den inn igjen....

mvh
jan


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
Jeg hadde først en Lundahl men byttet den ut med en fra S&B som ikke selger til DIY lenger
Hør med Erland han bruker magnequest tror jeg
Tror ikke du trenger 100k lenger om du kjører gitterchoke
lurer på om jeg har noen hjemme
skal sjekke
mvh
Leif


janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
252
Sted
Sandefjord
Torget vurderinger
5
For å være sikker på at jeg ikke røsker bort noe som skal være der og sitter igjen med et pang og litt røyk, er det korrekt slik jeg har merket i skjemaet??


Vedlegg

O

Oblivion

Guest
janly skrev:
For å være sikker på at jeg ikke røsker bort noe som skal være der og sitter igjen med et pang og litt røyk, er det korrekt slik jeg har merket i skjemaet??
1k må erstattes av en ledning eller bare kortsluttes av en ledning.
Men jeg ville startet med kondensatoren først..


janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
252
Sted
Sandefjord
Torget vurderinger
5
Oblivion skrev:
janly skrev:
For å være sikker på at jeg ikke røsker bort noe som skal være der og sitter igjen med et pang og litt røyk, er det korrekt slik jeg har merket i skjemaet??
1k må erstattes av en ledning eller bare kortsluttes av en ledning.
Jepp, det regnet jeg med .


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
enig med raymond
men bruk en sølvtråd er du snill
den 1K er en superkritisk del av signalveien og en potensiell flaskehals
mvh
Leif


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34

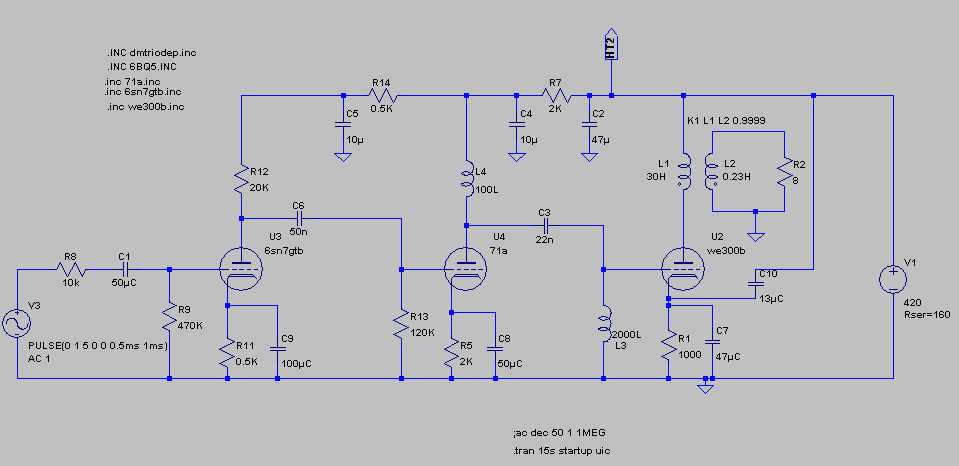

gary tror ikke 1ste delen av 6sn7 svinger nok volt til å drive 300B godt nok og spør om jeg vet hva katodespenningen er på første leddet?
mvh
Leif


janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
252
Sted
Sandefjord
Torget vurderinger
5
LMC skrev:
gary tror ikke 1ste delen av 6sn7 svinger nok volt til å drive 300B godt nok og spør om jeg vet hva katodespenningen er på første leddet?
mvh
Leif
Jeg har desverre ikke peiling.... :-\


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.756
Antall liker
8.646
Sted
Drøbak
Torget vurderinger
34
mål dc volt over den motstanden på 320 ohm som sitter på første 6sn7 halv del katode til jord og som har en parallell kondis på 100µF (til høyre for 220K motstanden nederst til venstre i skjemaet)
mvh
