JoHoo har lurt meg ut på glattisen (et eller annet sted må skylden plasseres).
Ja - og feigingen har ikke kjøpt selv, bare lurt andre utpå!
Jeg er nok dessverre selvlurt skal jeg være dønn ærlig, men mannen hadde gode argumenter, det skal sies.
Jern er på vei fra alle kanter. Noen woofere nå så begynner det å nærme seg digitalt armageddon på Grorud.
Ser druntblunt forsøker å påberope seg tittelen som den mest lyd-ukyndige DCN28-eier i universet. Det skal vi så fall jaggu bli to om!
Jeg hoppet med begge ben og armer ut på glattisen i går kveld. Uten å ha vært borti en tøddel hva DSP angår så var 'bruksanvisningen' alt annet enn imponerende, men med minne om tider hvor man blåste i bruksanvisningen til VHS-spilleren, eller med frodig mot og manglende kunnskap skrudde websider i notepad, så kunne da saktens det samme gjøres her. Vel ... fullt så enkelt var det ikke viste det seg. Etter en hel del forundring og frustrasjon så fikk jeg da til slutt ut noe som minnet om lyd av bafflene, men ikke stort mer. Et glass Zacapa fikk dog roet gemyttene en smule og her er det det jo slett ingen grunn til å finne opp hjulet på nytt, HFS er jo proppfull av kunnskap som gjerne deles.
I stedet for å gå gjennom alt jeg evt har gjort galt, la meg nå aller først spørre hvordan dere har kalibrert mikrofonen?
Jeg bruker en Umik, som jeg ikke fant i oversikten og ei heller var jeg i stand til å oppdatere mic/programvare med nedlastet kalibreringsfil (krevde filformatet .dat). Ok, så manuellt da, vel ... loopback oppkobling? Hva i h... bokser og kabler og Belsebubs oldemor. Det ble et glass Zacapa til.
Spørsmål 2 (her må jeg legge til at jeg har absolutt null erfaring med delefiltere og begreper, så null grunn til å kjekke seg i forklaringen med forkortelser og snarveier):
High Pass slope 1 (og slope 2)? Mitt forhold til slope er skibakker vinterstid.
Samme to løypevalg finnes da for LP.
Jeg tenker utifra en kunnskapløs logisk approach at HP satt på 200 forteller meg at alle signaler høyere i frekvens vil slippe gjennom, med en avrulling nedover basert på filteret jeg setter. F.eks 24 db Link/Riley bare for å velge noe. Eller er dette helt motsatt tenkt av realitetene?
Hva slope 2 gjør her vet jeg ingenting om.
LP tenker jeg da gjør det samme, men da for signaler høyere enn f.eks 200hz, med fallende kurve utifra filteret jeg velger.
Jeg får bare beklage hvis dette blir aldeles for banalt for de mange vise menn, men så dølt og simpelt er altså mitt utgangspunkt.
Prosessing blocks (brikke tildelt for prosessering av et spesifikt element(er) kanskje?), stimulus og andre besnærende begreper får tas ved hornene ved anledning. Først må jeg i det minste vite at mic'en måler korrekt.
Sist redigert:
Pirrende. Dette vekker konkurranseinstinktet i meg
Friskt ut fra startblokka kjøpte jeg meg også en Umik - før jeg leste mik-anbefalingene på GS sidene. Nå var jeg så heldig å få Robert Sørensen på besøk og han hadde med eget utstyr slik at jeg fikk sett hvorfor man trenger en mik med loopback. Du har ganske enkelt ikke muligheten til å justere input presist uten. De to søylene du ser til venstre i skjermbildet for måling - Mic og Ref er for dette. Jeg vil tro du kanskje bare har signal på den som heter Mic? Vel, jeg så meg i alle fall nødt til handle meg lydkort og kompatibel mik.
Stemmer det. Akkurat som i bakken angir slope brattheten på avklippinga av lyd i frekvensområdet. slope 1 = grønn løype, 2 = blå, 3 = rød osv.
Blokkene er en måte å organisere kanalene på. Input heter A og B og vil typisk representere høyre og venstre kanal. Output er delt i blokker 1-8. Her gjelder det å holde tunga litt rett i munnen når du kobler bakpå boksen. Robert anbefalte meg følgende for å gjøre det ryddig: A på venstre og B på høyre - da blir det lik orientering både ved analog og digital input. Videre (jeg har tre-veis oppsett) venstre: diskant - 1, mellomtone - 2, bass 3, høyre: diskant - 4, mellomtone - 5, bass -6. Når du trykker på Routing knappen mellom input og output blokker definerer du oppsettet. Eller når du velger ny x-over så vidt jeg husker.
Stimulus er den type signal du sender gjennom høyttalerne når du skal måle.
Jeg er litt ute av det nå siden det er en stund siden jeg pakket bort måleutstyret. Kommer til å ta det fram igjen om et par ukers tid tenker jeg. Har mora mi boende her nå og da er det liksom ikke alburom for soniske utskeielser. Lykke til videre, du blir bankers fornøyd når du får ting på plass etterhvert, men det er en tornefull vei når du starter fra scratch som jeg også gjorde.
Takker og bukker druntblunt!
Det var et par pigger på stien ja
Nå har jeg vel i tillegg klart å blåse en forsterker til %(/¤%%&#. Ble greit utålmodig, ut med GS og inn med B5. Endelig litt lyd, men ikke særlig lenge dessverre. Et element hoppet ut og den ene rørblokka kjørte dermed uten last en kort periode, likte det dårlig later det til. Mistenker opt for å ha lagt på røret.
Får pent gå til anskaffelse at ny mic/lydkort da med andre ord. Det hadde jo ikke gjort noe om produsenten var en smule tydeligere på dette.
Hva endte du opp med her?
Selv bruker jeg Arta til å måle med og Xover wizard til å justere. En av årsakene er at på arta er stort brukermiljø og lettere å hente ut informasjon og kunnskap. Om man heller bruker REW så har den også fordelen med å stort brukermiljø.
Har man mulighet til å laste inn måledata fra f.eks REW, eller bruker man bare grafen derfra som et visuelt hjelpemiddel?
vet ikke da jeg ikke har prøvd. Brukte kun arta til å måle og så gjør jeg endringene i xover wizard og programmerer boksen. Fungerte fint og raskt og nå er lydkortet og mikrofonen pakket ned da jeg ikke regner med å bruke det noe mer før evt endringer i hardwaren kommer på plass.
Ok, takk for svar.
Da har jeg trolig gjort et eller annet fryktelig feil, jeg kom aldri til noe punkt hvor jeg egentlig fikk satt noen verdier/deling etc. Antok det var fordi programmet da ikke hadde noen måling å jobbe utifra. Alt var bare grått/deaktivert. Har åpenbart en vrien læringskurve her, vanskelig å danse med to venstreben
for å sette igang en ny crossover - går du til siste fanen - X-over og i menyen File velger du New med device DCN28.
Der skal du ha to input blocks og feks 8 output blocks.
Da får du kommet i gang. Når du skal måle et og et element så setter du bare på mute på de utgangene du ikke skal måle og programmerer groundsounden.
På output så kan du kjøre edit filter og vips har du kommet et skritt eller tre lengre.
Vurderer så smått ny pre.
Vil Groundsound være et valg på AG Mezzo ?
Eller er det helt bortkastet ?
- Ble medlem
- 04.02.2004
- Innlegg
- 5.297
- Antall liker
- 6.661
Virker verre enn det er
- Ble medlem
- 04.02.2004
- Innlegg
- 5.297
- Antall liker
- 6.661
Jepp. Trykk edit filter på den respektive kanalen du vil justere. Høyreklikk i vinduet og legg til eq-punkt.SSyncrolux
Gjest
Jeg har så vidt klådd på en GroundSound. Virker veldig logisk for meg, og lett å jobbe med. Låter bra også.
Minuser:
- Ingen nivåmetre noe sted
- Ikke realtime justeringer
- Konfig lagres ikke i selve boksen, men som en fil på PC'en
ser det er kommet ny versjon av xoverwizard.
Ny fane og greier.
Svar fra Robert S:
Du kan "summe" input A og B i crossbar - den lodrette bar mellem input processing og output processing.
Når den er åben klikker du bare i felterne så der står 1 eller ingen ting eller du kan skrive linært tal som signal skal "ganges" med inden det sendes til output processing... Det kunne i så fald være din subwoofer udgang:
Skulle svært gjerne hatt muligheter for å lagre forskjellige filter under forskjellige presets. Emo hadde fått en forklaring fra Robert på hvorfor dette ikke var mulig med måten vi to har satt opp Groundsoundene våre på. Har glemt hvorfor, og skulle som sagt gjerne hatt muligheten..
- Ble medlem
- 04.02.2004
- Innlegg
- 5.297
- Antall liker
- 6.661
Du programmerer presets i inputfilterne til venste i bildet, Gutty. Beklager, glemte rett og slett å svare på mailen din. Jeg bruker stort sett ikke dette da dette stjeler en del headroom fordi man bare kan justere nivået nedover, og tuningen jeg normalt legger inn er heving i bass.Hmm. Vi får ta en seanse på tlf en kveld det passer emo. Tror tiden er moden for litt mer læring for min del. For jeg tror det er nettopp slik jeg har voicet filteret mitt. Kun tatt ned nivå, ikke hevet noe.For sikkerhets skyld så dobbeltsjekker jeg. Altså:
XLR
pin 1 = jord
pin 2 = pluss non inverted
pin 3 = inverted FRAKOBLES??
RCA
senter = pluss fra pin 2
kappe = jord

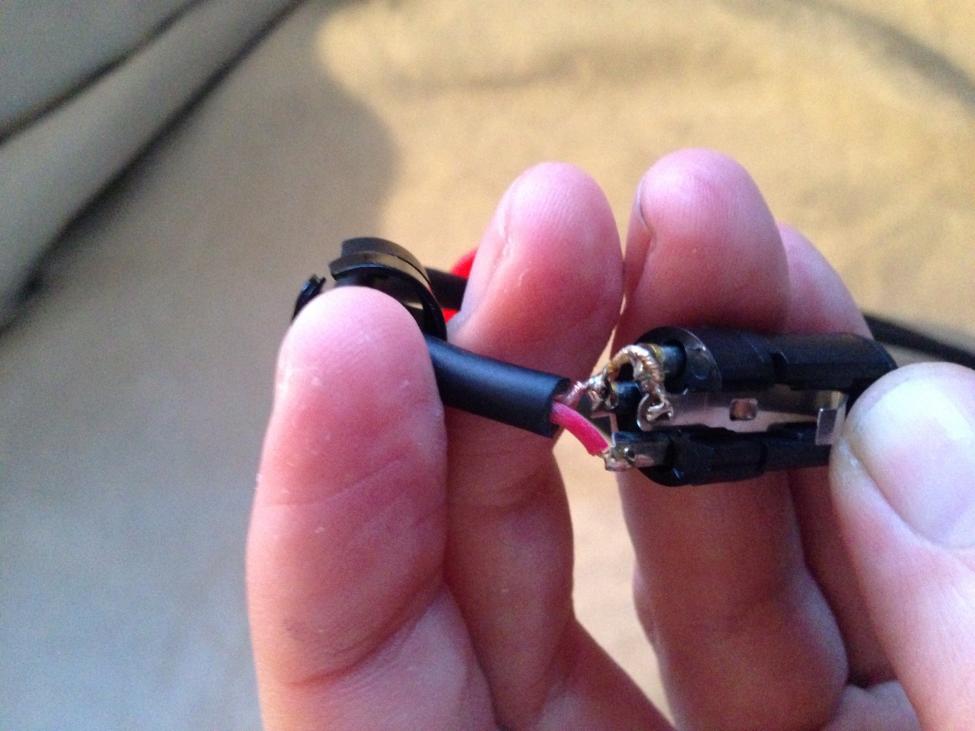

ser også på min kabel at også selve klemfjæra er koblet til pin 2 og 3??
Hej med jer - Ground Sound brugere
Så kigger jeg med på denne tråd. Jeg vil prøve at svare indenfor rimelig tid, hvis der ikke er andre der har et hurtigt svar.
Mvh. Robert GS
På billedet ser det ud som om at både pin 3 og XLR metallet har forbindelse til pin 1 - og det er ikke godt.
Der vil være risiko for brum og den inverterende udgang fra DCN28 vil blive kortsluttet. SÅ tilslut kun pin 1 til RCA skærm / stel !
Mvh. Robert GS
@ HEL
Jeg går ud fra at du mener max. udgangsspænding ???
Maksimal udgangsspænding er 6Vrms ~ 16Vpp, men dette påvirkes af dit aktuelle setup.
For hvis du for eksempel har et voldsomt gain i en PEQ i bassen vil du mangle dette head room i f.eks. mellemtonen.
Overordnet er dette gjort således for at undgå clip (= forvrængning) i først det digitale domæne og efterfølgende i den analoge buffere.
Skal du f.eks. booste meget i bassen skal du sikre dig at der er noget ekstra gian i basforstærkeren således at det ikke belaster det samlede setup.
Hvad er din udfordring?
Kan du sende et setup til mig så jeg kan kigge på det?
Mvh. Robert GSSSyncrolux
Gjest
Hvor stort headroom er det i det digitale domenet? Jeg går ut fra at et digital inngangssignal dempes f.eks 10 dB i DSP slik at man kan lage PEQ med gain uten å klippe signalet.
@ Syncrolux
Nej ingen dæmpning - men lægger du en PEQ ind med gain vil dette gain automatisk blive opvejet på alle udgange for at undgå klip i det digitale domæne og herved opnåes fuld bitdybde. Man kan slå auto gain fra men så skal man være forberedt på grim lyd og det frarådes på det kraftigeste !
@HEL
Som forudset med "probelemet" i bassen skal du have højere gain i din forstærker til bassen - der er ligesom ingen anden vej frem.
Hvilken forstærker er det?
Mvh. Robert GSSSyncrolux
Gjest
Ok, skjønner. Så hvis man legger på en 10 dB peak, så vil overall gain i det digitale domenet bli -10 dB. Og deretter får man et analogt gain etter DAC på 10 dB?
Øhhh - hvis du sætter en PEQ med et gain på 10dB - så sætter auto gain et gain på -10dB for alle udgangene for så går udgangen ikke i klip der hvor PEQ har sit maksimum. Maksimum signal digitalt er 0dB totalt og dette svarer til de 6Vrms analogt ud - de øvrige udgange vil i så fald have et maksimum på 1,2Vrms forudsat at der ikke er en PEQ med gain på disse udgange. For at undgå problem skal man have øget gain i selve basforstærkeren med de 10dB.
Mvh. Robert GS
Et stk Hypex UCD 2000 Watt 4 ohm med 34 dB gain. Kjøres som mono og driver 2 stk paralellkoblede AE18TDH+ 8 ohm med 100 dB følsomhet pr stk, dog et enormt fall ned til 30 Hz i lukket kasse, f3 ca 83 dB.
- Ble medlem
- 04.02.2004
- Innlegg
- 5.297
- Antall liker
- 6.661
Er heldig og demper bassen mest i groundsound, selv med horn fra mellombass og oppover -
