Halair FirstWatt F5 byggetråd

[oen]

Sendte en mail til Nelson Pass med link til M2 forsterkerne i Thailand.
Han svarte i løpet av en halv time og takket. Han likte det ikke, men ingen ytterligere kommentarer.

Det er nok ikke lett å stoppe dette, mulig han kan få selger fjernet fra ebay.



[Halair]

Hvor mange her er det som er på utkikk etter kabinett? Hvis vi er flere som vurderer samme kan vi undersøke samsending da frakt er en forholdsvis stor andel at totalprisen.

ifht kabinettkloner kjenner jeg ikke så veldig på det da det neppe er knyttet noe patent til dem. Det er ikke der brainpoweren fra NP er brukt. Rene forsterkerkopier, elektro og alt derimot blir feil. IMHO.
Diskusjon rundt M2-kopiene passer evt best å ta utenom denne tråden, ellers følger jeg med med stor interesse
(Har ikke hatt tid for grundig research pga barnepass/begravelse mm...)



[Haavard]

Jeg blir med på kabinettkjøp

haavard



[theCrane]

Er interessert i kabinett om det blir gruppekjøp.
Mvh.
Tor



[Fredrik.J]

Jeg har spurt om pris på frakt av to kontra en og frakten er dobbel..



[Leikis Lyd]

Der var du ja

De er ikke flatpakket så blir det mange blir den pakken SVÆR



[UFN]

December 2014 - FakeWatt M2 - If you come across amplifiers on eBay advertised asM2-X from Thailand and looking virtually identical to Nelson Pass' FirstWatt M2, from the circuit to the chassis, that's because they are clones. Asking Mr. Pass about whether these were authorized (i.e. involved proper licensing fees to him), "it’s a guy who was banned from diyaudio.com. Several years ago he apparently had some clone chassis made and has been trying to flog them since. I am under the impression that he has not been successful at it. Previously he had been shut down on eBay for trademark infringement and I note that the pc boards read 'uncopyrighted' but that is not the case. It's always somebody..."

Hmm.....

//UFN



[Halair]

Ifht eventuelt gruppekjøp så oppretter jeg en egen tråd for det, blir litt synligere/ryddigere slik.

Intet nytt å melde herfra ifht selve F5-prosjektet, "alle" komponeneter er bestilt minus trafo/kabinett. Så det blir litt ventetid mens de forskjellige sendingene tikker inn.
Håper å få anledning til å sette meg ned å studere kretser etc og begynne den mentale byggeprosessen



[Halair]

Ok, før jeg skal ut for å skifte til vinterdekk på fruens doning så har jeg kikket litt på forskjellige kabinettalternativer og priser.
Etter enkel grovregning ser det ut som at Modushop har vel så rimelige kabinett, til en tilsynelatende meget pen finish samt bra track record / seriøs sjappe.
Dvs at jeg nok kommer til å gå for Modushop sin Pesante Dissipante 4U/400mm i Alu-utførelse. (Svart er heller ikke utelukket)



[Haavard]

Men kan vi ikke da gå for et gruppekjøp fra Modu?
Jeg har brukt ribber fra de tidligere, og de er seriøse
Vet ikke om det er laget hull for kort etc på de, men det lar vel seg gjøre selv.

Håvard



[Halair]

Men kan vi ikke da gå for et gruppekjøp fra Modu?

Klart vi kan



[Haavard]

Da er vi to da



[Leikis Lyd]

Ok, før jeg skal ut for å skifte til vinterdekk på fruens doning så har jeg kikket litt på forskjellige kabinettalternativer og priser.
Etter enkel grovregning ser det ut som at Modushop har vel så rimelige kabinett, til en tilsynelatende meget pen finish samt bra track record / seriøs sjappe.
Dvs at jeg nok kommer til å gå for Modushop sin Pesante Dissipante 4U/400mm i Alu-utførelse. (Svart er heller ikke utelukket)

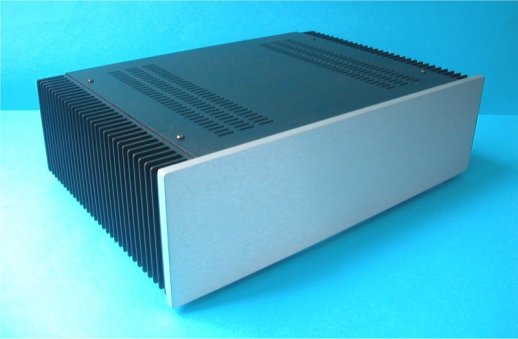

Vis vedlegget 293035

Jeg skal også bestille to slike til han som kjøper min 500L, skal bli monoblokker.



[Halair]

Har sendt forespørsel på 5stk PD 4U/400Alu, avventer svar. Om andre har intensjon om å delta gi beskjed så hugger vi ting i stein etterpå



[Halair]

Da har jeg mottatt tilbud fra Modushop, kort fortalt ser det ut som vi kan klare å komme ned mot 2000kr per kabinett ferdig momset inn i Norge. (videre frakt betales av de respektive etter Postens satser) Har sendt PM til Leikis / Haavard med utdypende info, om andre også ønsker å være med send meg en PM



[Halair]

Ang gruppekjøpet - Da er alle kabinettene reservert PM sendt til de påmeldte.

Angående selve byggeprosjektet så kom første sending av deler i går, en liten konvolutt fra Tyskland med 6stk NTC 4,7kohm Thermistor (til transistorene) kom på plass... Håper det nå renner inn med prosjektleveringer



[Haavard]

Nå har jeg bestilt kabinett og 4 pcd på aleph j.
Jeg kommer til å plage livet av deg når dette skal monteres og evt biasjusteres. Bare til informasjon.

Hvor stor kondensatorbank må man opp i før softstart blir nødvendig? Sånn ca?

Jeg er ingen ekspert her, men det bestemmes nok i stor grad av størrelse på trafo. Mener jeg har 330VA i min F5 uten softstart, og 10A automat med B karakteristikk slår ut ca hver annen gang jeg skrur på forsterkeren. Softstart anbefales.



[Haavard]

Jeg kommer til å satse på Aleph J
Jeg har hatt en F5 innom, men ikke prøvd den på de nye høyttalerne mine.
Men etter mange og lange samtaler med min kompis i Ungarn, kom jeg fram til at en SET sak kanskje passer min smak best, som har en hang til å like rørforsterkere. Han har forøvrig bygd en rekke Nelson Pass design opp gjennom årene, sist sommer hørte jeg forøvrig hans digre beist av en Aleph på 60 watt.
Han anbefalte disse kortene under som strømforsyninger.

Super Heavy Duty CRC CLC Power Supply Partial Kit | eBay

Heavy Duty CRC Power Supply Dual Mono PCB | eBay

CRC Power Supply PCB for Class A Power Amplifiers | eBay

Håvard



[oen]

Du har sikkert sett denne, men her er en link

Aleph J illustrated build guide



[Haavard]

Skal levere eksamen på torsdag, før den tid leser jeg ingenting

Håvard



[SRM]

Nå har jeg bestilt kabinett og 4 pcd på aleph j.
Jeg kommer til å plage livet av deg når dette skal monteres og evt biasjusteres. Bare til informasjon.

Hvor stor kondensatorbank må man opp i før softstart blir nødvendig? Sånn ca?

Jeg er ingen ekspert her, men det bestemmes nok i stor grad av størrelse på trafo. Mener jeg har 330VA i min F5 uten softstart, og 10A automat med B karakteristikk slår ut ca hver annen gang jeg skrur på forsterkeren. Softstart anbefales.

Jeg er ingen ekspert, men du kan gjøre et forsøk så skal jeg hjelpe etter beste evne.

Spennende med Aleph J.



[oks81]

Må utgangstransistorene til F5 være "matchede"?
Kanskje noen kan forklare?



[Halair]

Visstnok er ikke matching nødvendig for F5 da hver kanal består av kun en positiv og en negativ transistror, forskjellen mellom de to kanalene justeres via bias. Kan være at å ha matchede forenkler biasjusteringen (ren antakelse fra min side).

F5 turbo har jo flere pos./negative par per kanal så her vil jeg anta at matchingen spiller større rolle.



[Haavard]

Jeg har en "leverandør" som selger matchede transistorer



[Halair]

Jeg har bestilling inne hos Hannes (h_a) fra DiyAudio for mine, han venter på ny levering før han kan levere. Skulle være sånn ca rundt nå



[oks81]

Ok!
Da kan en like godt bestille hos ELFA til standard F5?
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=71-167-59&toc=0
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=71-169-81&toc=0



[Haavard]

Hannes jeg også har brukt, fin fyr



[liliya]

Matching av utgangsFET til F5 er i følge gutta på diyAudio ikke nødvendig. Når det gjelder F5T, så er avlest spenning over source med en variasjon innafor 10% godt nok. Skal du matche N og P må du nok ha et rimelig stort utvalg FETer. Ellers er det en god ide å matche alle N og alle P hver for seg. Dersom du ikke har problemer med å stille inn offset, så har du ingen grunn til bekymring.

Eivind Stillingen



[oks81]

Matching av utgangsFET til F5 er i følge gutta på diyAudio ikke nødvendig. Når det gjelder F5T, så er avlest spenning over source med en variasjon innafor 10% godt nok. Skal du matche N og P må du nok ha et rimelig stort utvalg FETer. Ellers er det en god ide å matche alle N og alle P hver for seg. Dersom du ikke har problemer med å stille inn offset, så har du ingen grunn til bekymring.

Eivind Stillingen

Bra forklart! Tusen takk!



[Halair]

Hoardingfasen pågår, nå begynner komponenter å tikke inn
Kabinett er på vei, estimertt lev. mandag førstkommende, trafo er i hus, et knippe 1/4W motstandere og et par thermistor.
ikke mye men får se hva postkasselotteriet gir i dag

Første praktiske arbeid starter strakss i form av skjema til PSU, kommer til å poste i tråden her for å forsikre meg om at jeg får de viktige og riktige tingene på plass



[Halair]

Siden dette er et prosjekt med todelt mål, 1) lære og 2) god lyd.
Spørsmålene her er knyttet mot intensjon#1

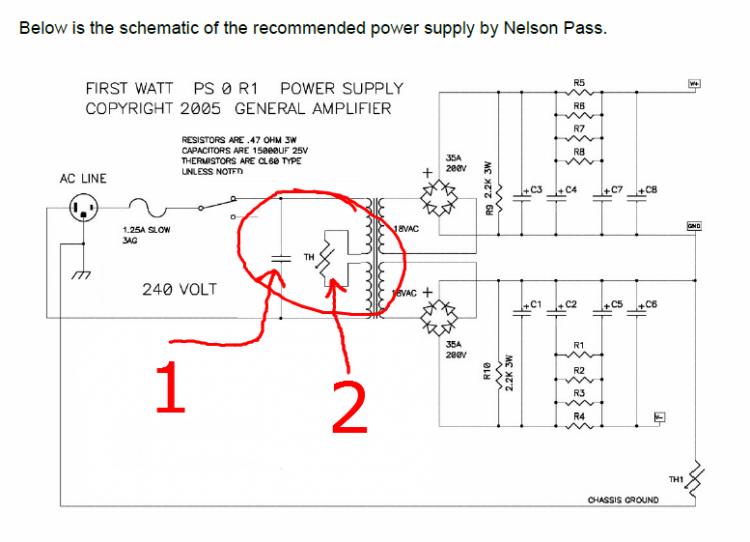

Har lagt til bilde som viser PSU for F5/240V og for å forsikre meg om at jeg har hodet på riktig plass setter jeg pris på bekreftelse
Selve trafoen er en 400VA/2x18VAC (Takk Leikis Lyd!)

Punkt 1 - hva referer dette på tegningen til?
Punkt 2 - Vist TH er slik jeg forstår det en CL60 som settes mellom to 115VAC (seriekoblede) primærviklinger, min trafo har kun en primærvikling. Utgår denne TH da ut eller må den da plasseres et annet sted på skjema? CL60 er jo Inrush Current Limiter så tjener jo også en funksjon.

Angående kondensatorbanken, skjema viser 4stk per kanal. Jeg skal bruke flere og mindre kondensatorer (2200uF/63V).
Er det da bare å parallellkoble 15stk på en side av R1-R4 og 15 på den andre?
Er det noe annet som ikke er vist som bør inkluderes?

Banale spørsmål men med litt teskjeforing synker det nok inn også hos meg...



[LMC]

1 er trolig en støydempingskondensator...sk.X1-kondensator



[madman]

Thermistoren kan vel plasseres i serie med den ene fasen på primærviklingen
-m



[LMC]

ja



[LMC]

Thermistoren kan vel plasseres i serie med den ene fasen på primærviklingen
-m

ferdig med din?



[Halair]

Thermistoren kan vel plasseres i serie med den ene fasen på primærviklingen
-m

Så at den opprinnelige satt mellom de to 115V primære er bare en "estetisk" plassering og at den i funksjon kan settes hvor som helst i serie med primær?



[LMC]

tror det ja....



[kortvarig]

Der er et datablad her https://www.google.dk/url?sa=t&rct=...8IHQBQ&usg=AFQjCNGLTn7aIevBb3u66hUiQBS-LxlmJA

Og man kan sætte den i serie med primær viklingen. Men hvem vil have sådan noget l..t siddende, ikke jeg, men stilen forklarer jo en del om årsagen til at Pass lyder som det gør.
Men på den anden side hører man det nok alligevel ikke igennem alt slingret og forvrængningen.



[Halair]

Og man kan sætte den i serie med primær viklingen. Men hvem vil have sådan noget l..t siddende, ikke jeg, men stilen forklarer jo en del om årsagen til at Pass lyder som det gør.
Men på den anden side hører man det nok alligevel ikke igennem alt slingret og forvrængningen.

Forstår det slik at du ikke er noen tilhenger av F5. Lytteinntrykk ordner jeg selv etter hvert på egenhånd. Pr dd er det tekniske/elektriske jeg ønsker å få tak på så alt relatert til det setter jeg pris på Takk for TDS, skal leses



[kaboy]

Ser man kan få motstandere i stort antall på ebay, eksempel her: 1000pcs 1 4W 0 25W 1 Metal Film Resistor Assortment Kit 50 Values | eBay

Er det bare å styre unna kinatingene...?
