HELOB The Final, en åpen baffel byggetråd

[LMC]

ja det blir stivt som bare den
fås i mange ulike diametere og std lengde er vel 150cm
godstykkelse er rundt 5mm
så freser bakken baffel med spor til pappen i topp og bunn med hull til rampa muttere på innsiden av den ene baffelen
det hele skrus sammen med lange gjengejern......trykket på en sylinder blir i endene so no worry
kan bygge som BR, trykkammer, isobarisk, you name it
jeg bygget en gang to slike med doble rør og sand imellom
doble Peerless 12 i isobarisk ...helt resonnansfritt og billig
kan lett lakkes opp i ønsket finish eller trekkes med stoffstrømpe
må løftes på ben om element ned, men med din tiltenkte lavpass, kan de like gjerne peke opp



[Frode]

Går det? Papp altså, med plate på hver ende? Bassen pekende oppover eller nedover?

Prøv et søk på nettet etter sonotube subwoofer, så finner du mange varianter.

Frode



[Hornlyd]

Kikket akkurat på det: Do the sonotube subwoofers sound good? - Home Theater Forum and Systems - HomeTheaterShack.com



[LMC]

svogeren min har en bamse han bruker med 2360 og doble 15 JBL kinosystem
kjent subwoofermerke..
her er de.....ligger stadig brukt på Finn
Cylinder Subwoofers | Best Powered Home Theater Subs



[LMC]

med disse prisene er det vel nesten ikke vits i å bygge selv.....
FINN.no - Mulighetenes marked=



[LMC]

pc 12 plus...du finner to brukte på Finn for 14k.Horten og Krokstadelva inkl amp og filtrer/dsp...



[Hornlyd]

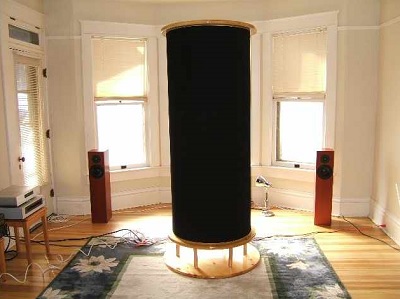

en meter i diameter:



[LMC]

mine var 75cm YD og ca 65cm ID
tunge som bly!
en fra Hønefoss som kom og hente de...måtte tømme ut sanda først..


men du 12 ultra er bare 42cm i dia og glir fint inn mot hjørnene, plug and play



[Hornlyd]

Vil bygge selv.
Får se om TD18H+ havner i et rør. Men hvor får jeg tak i ø50 cm?



[Tytte71]

Gladen Subframe, rund 49,2 liter - DYNABEL AS



[LMC]

Byggern?



[Hornlyd]

Byggern?

Har mailet Ski Bygg



[Joppe]

er ikke byggmax billige på støperør, tro. usikker på dimensjonene de har da.

vurderte noe lignende med å bruke digre transparente pvc-rør, men det ble veldig dyrt for de tykkeste og støperør holder nok plenty pga sylinderformen som lmc peker på.



[LMC]

Haucon - Støperør rund



[LMC]

06 ST?PER?R RUND (Produktliste) [RenCon AS]



[Hornlyd]

En ventillert støperørsbass med diameter på 50 cm og høyde på 120 cm gir 150 liter. Tuning på 20 Hz og doble 10 cm porter â 70 cm. Da passer den fint bak HELOB og vil trolig også diffusere bakutstrålingen fra 15 tommerne.



[Hornlyd]

Med 34 dB gain i Hypex 1600 watts monoblokkene samt room gain så bør vel også gain og følsomheten begynne å matche??



[Hornlyd]

Takk LMC

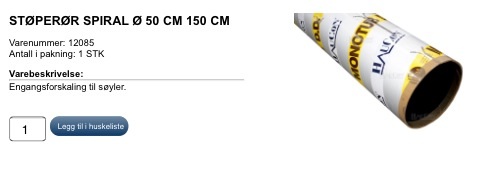

HauCon på Åros kan levere et par av disse med rabatt for snaue 1400,- inkl mva. Hentes direkte hos dem og betales med kort over disk.

De sier at spiral varianten er like sterk som den andre. Da slipper jeg nemlig å dele en 3 meter i 2

Med fratrekk av magnet og bassrefleksrør (skal de trekkes fra tro?) så blir netto volum ca 160 liter.



[LMC]

dette blir nok bra!
kan få de temmelig diskrete og, til tross for størrelsen
med element ned får du hjelp fra 3 flater
mvh
Leif



[Hornlyd]

Tåler elementet / membranet å bli vendt ned? Det er noen innvendinger mot det. Må være tøys.

Er det noe å hente på å redusere luftstrømmen i porten ved å lage den stor og lang, nesten som en skorstein som stikker opp av det store røret?

Det går fint å plassere dem i hjørnene trukket med grått stoff og hvor topp og bunnplatene er malt i samme gråfarge som veggene. Eneste jeg lurer på er om bakutstrålingen fra dipolbassene (80-500 Hz) ikke liker ca 60 cm avstand til det nærmeste punktet på røret? Fordelen er jo at en rund flate diffusorer.



[Hornlyd]

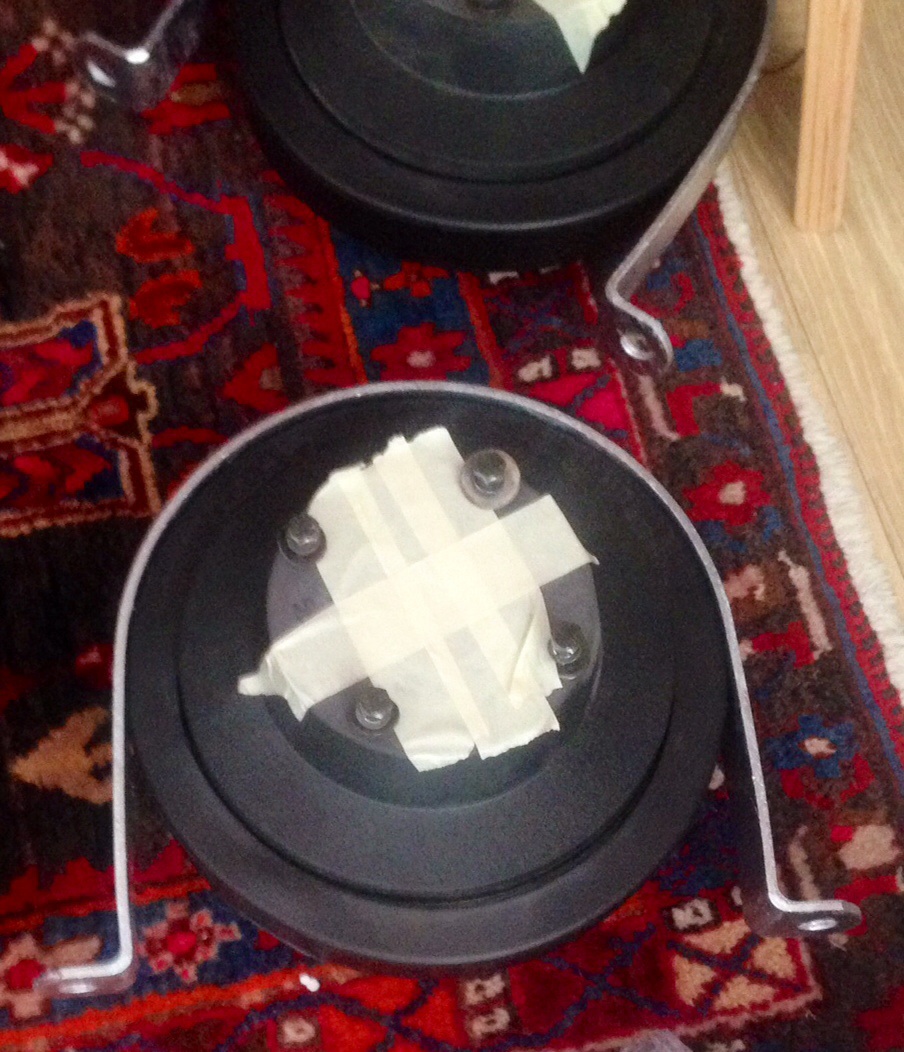

Ellers kom disse i posten i går. Flaks at dimensjonen passet 100%



[Sluket]

Tror dette blir mest rør



[JoHoo]

Hvor fikk du de fra HEL?



[Sluket]

Også du min sønn JooHo



[JoHoo]

neinei, ikke røra. Klemmen!

Det røres ikke på disse kanter



[Sluket]

Puhh!! Et øyeblikk vart je skræmt...



[JoHoo]

Im too horny for myself veit du...



[Hornlyd]

Hvor fikk du de fra HEL?

halfen.no
HRS A-235,0 FV 0311.010-00081



[JoHoo]

Tænkju Hel!



[LMC]

stoppet det opp?



[Hornlyd]

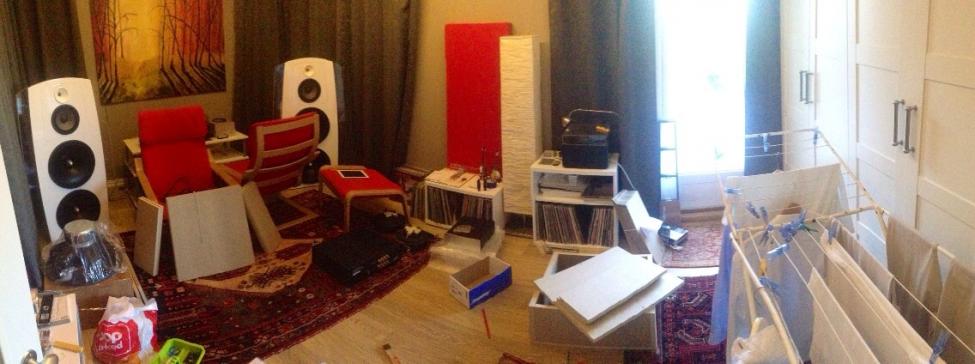

Neida. Fikk klint inn 20 minutter i dag til i plugge den ene basskassa:

For et rot. Snart kommer horna

Et problem er som nevnt at kassa er >5 mm for grunn pga den dypere Apollo oppgraderingen av magneten.
Noen som har tips til hvordan jeg kan fore ut? Tykk pakning? Legge på en 6 mm finerplate? Frese en forsenkning til magneten i bakplata inni?



[Haavard]

Fres deg en ring som du kan lime utenpå

Håvard



[Hornlyd]

Hva om jeg limer topplokket med et sterkt viskoelastisk fugelim med en tykkelse på 5mm, da vil jo hele topplokket flekse ørlite mot både sidevegger og avstivninger og på den måten dempe vibrasjoner i resten av kassen. Legger jeg litt viskoelastisk bak magneten så vil hele topplokket inklusive driver sitte som juling samtidig som at det er en viss avkobling av kassa? Topplokket er ikke særlig større en driverns diameter så det vil knapt bli noen ressonans i den? Så kan jeg patentere det som "Flexfront-vibrationdamper"!



[LMC]

klestørk da mann!
er ingenting hellig lengre



[Sluket]

HEL har anlegg som har vaska seg



[Sluket]

Hva om jeg limer topplokket med et sterkt viskoelastisk fugelim med en tykkelse på 5mm, da vil jo hele topplokket flekse ørlite mot både sidevegger og avstivninger og på den måten dempe vibrasjoner i resten av kassen. Legger jeg litt viskoelastisk bak magneten så vil hele topplokket inklusive driver sitte som juling samtidig som at det er en viss avkobling av kassa? Topplokket er ikke særlig større en driverns diameter så det vil knapt bli noen ressonans i den? Så kan jeg patentere det som "Flexfront-vibrationdamper"!

Ikke bekymre deg unødvendig om dette "problemet" - du er nok lei eller i gang med noe annet før du rekker å registrere noen uheldige bivirkninger uansett hvilke av de løsningene du nevnte blir benyttet.... som forøvrig er like gode alle sammen. Pakning, utfresing eller ekstra ring - it will do the job anyway!!!



[Hornlyd]

Nå et annet spm

Jeg har et 4 stk AE Dipole 10. Med en vesentlig smalere baffel, f eks 30-35 cm, så skyver jeg dipolpeaken opp i ca 5-600 Hz, altså der jeg deler mot mellomtonehornet.
Vil jeg profitere på spredning og integrasjon da kontra med 15 tommerne?

Kombinert med subb så vil oppsettet bli vesentlig mindre fysisk noe som er en stor fordel.



[Sluket]

Ja.



[LMC]

rød tråd.....



[Dåbbel J]

Sluket....
Du må ikke svare så entydig... da kan det hende HEL kommer på rett spor og blir ferdig med en ting.....
