Hornlyd i et lite rom

[Hornlyd]

Denne løsningen kom vel @Valentino med?

Skjule høyttalern/hornet med stoff og ha en tynn stålwire som spenner stoffet vinkelrett selv om høyttalern bak er vridd.

Så trekker jeg sidevange nr 1 og 2 til TV området inn, og da kun i den høyden TVns fakk er.

Hele det vertikale partiet som høyttalern er i kles med høyttaler stoff. Det gir ro visuelt ala en gardin. Så kan det f eks være barskap på toppen?? Eller noe annet som ikke skal synes?



[Valentino]

Det er som en svømmende and. Rolig over vann og jobbigt under.



[PeriodeLytter]

Man lærer fra dem som driver å monterer studiomonitorer i vegg at høyttalerkabinettene må under ingen omstendigheter komme i kontakt med veggen. Altså at dem må stå på egnet fundament og ikke på en hylle i veggen.

Rart med det, men kona her går også i fistel når jeg "designer" ting som ikke har 90 grader vinkler. Vi ser her bort fra avvik under konstruksjon som er selvsagt. Men når man forsøker ta det med som et designelement.

Følger med videre. Jeg har pall med 12x L26RO4Y som jeg lenge har forsøkt å finne en måte å "snike" tilbake til stua kamulfert med lignende metode tråden nå diskuterer. Jeg har dem da tenkt som H-bafler ikke ulikt Linkwitz sine dipoler.



[Sluket]

Glad jeg ikke har sånn kjerring som dere... Sikkert gjensidig også



[Hornlyd]

Jeg er klar over at kassa må stå fritt

Jeg har også tatt vare på diverse Hunton Silencio 12 mm og 6 mm kork som kan brukes som plattform.



[Hornlyd]

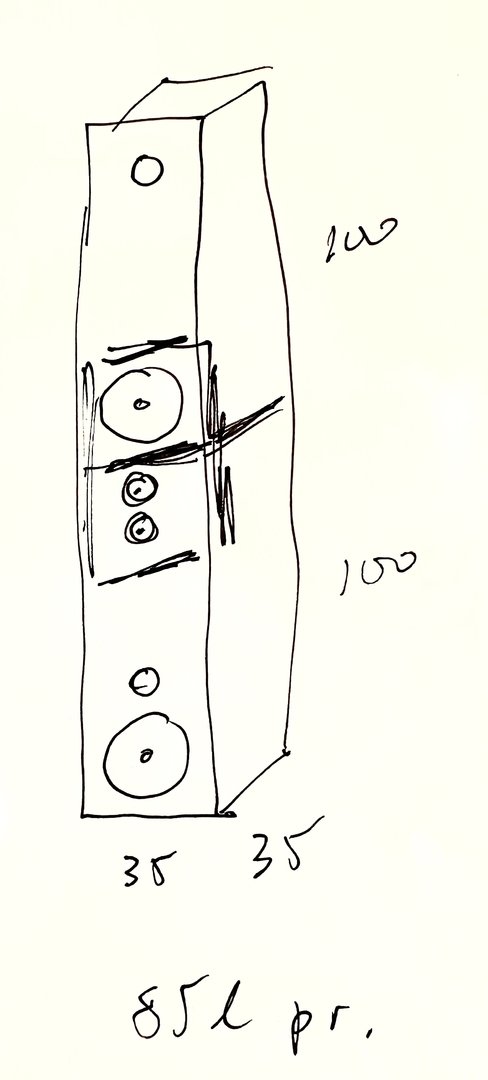

Inspirert av @habicht sin leilighetshornrigg v1 så kan jo bassene ha liggende kasser og litt lav plassering.

Allikevel kan jeg oppnå en pen vertikal symmetri ved å la grillen gå langt over hornet og ha et skap bak.

Bassene trenger ikke toe in.

Grovt sett ser jeg at denne løsningen gir nesten nok volum til bassene. Men trenger jeg 150 liter og 20 Hz. Kan jeg ikke ha 100 liter og 30 Hz da? JBL 2216ND har fs på 39 Hz og jeg bor i blokk?



[Hornlyd]

Så er planen å lage reolen i samme materiale som kjøkkenfrontene.

Med mørkebrun rotting i skapdørene nede. Den vil også fungere som grill til basselement og porter:

Og litt sorte led skinner inni hyllene kanskje?



[habicht]

Alltid hyggelig å kunne inspirere.
Dette kan bli riktig, riktig pent.
30 Hz rekker mer en godt nokk spør du oss blokkpøbelen



[Hornlyd]

Men det er en god stund til jeg får jobbet med lyd og TV:



[Tweedjakke]

Jeg har pall med 12x L26RO4Y som jeg lenge har forsøkt å finne en måte å "snike" tilbake

Du har tømt orda «nedskalering» og «lydplanke» for meining.



[Hornlyd]

Strikker ala Sonus Faber og Steinway Lyngdorf kan også fungere:



[Hornlyd]

Og 100 liter / 30 Hz vil fungere fint.

Takk til @oks81 for simulering i dag

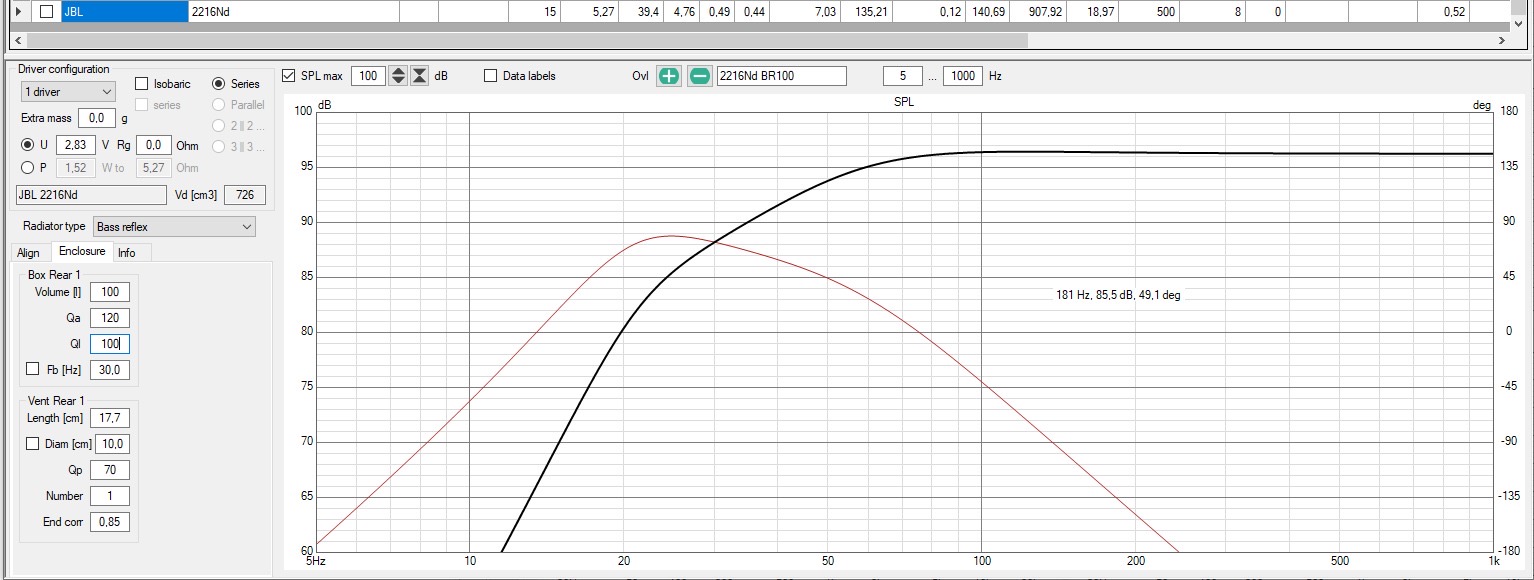

30 Hz, ø10 cm port 17 cm lang:

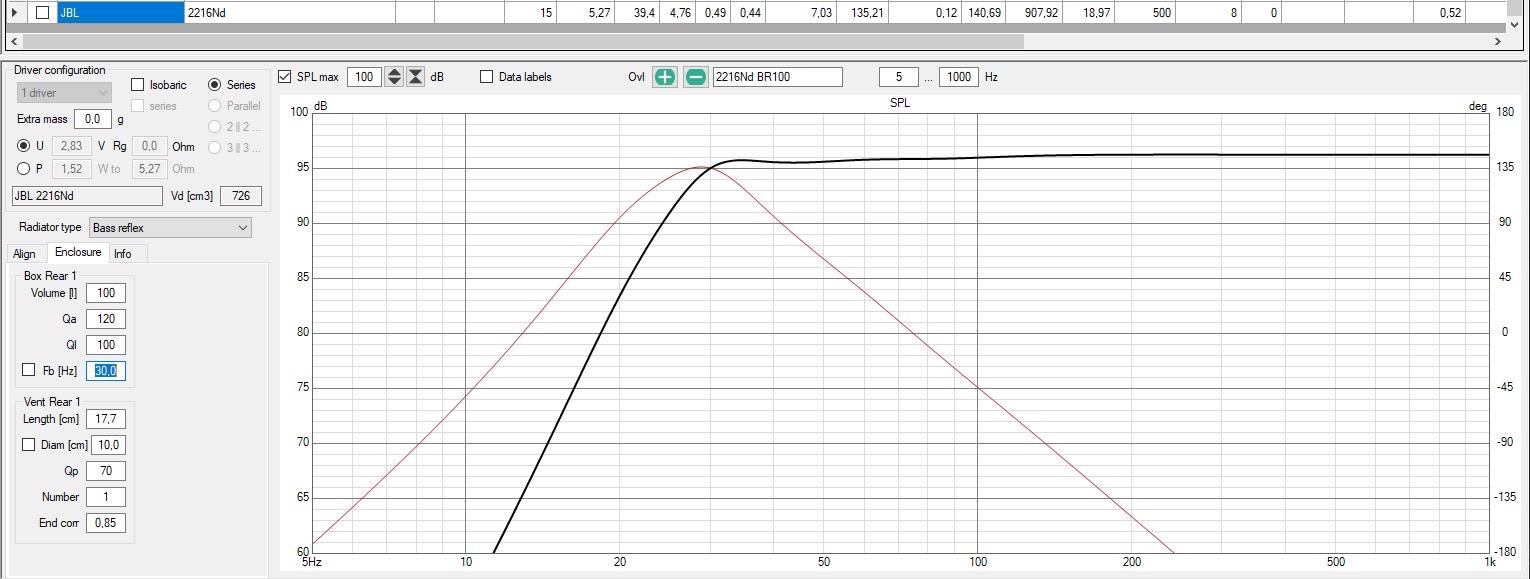

+7 dB Q2 ved 30 Hz:

Pluss et lite finpuss punkt i tillegg:



[oks81]

Finner det som gjennomførbart med 100 liter, får du plass så kan du med fordel øke.



[Hornlyd]

Vi får høre med snekker-sjefen aka Bakken.

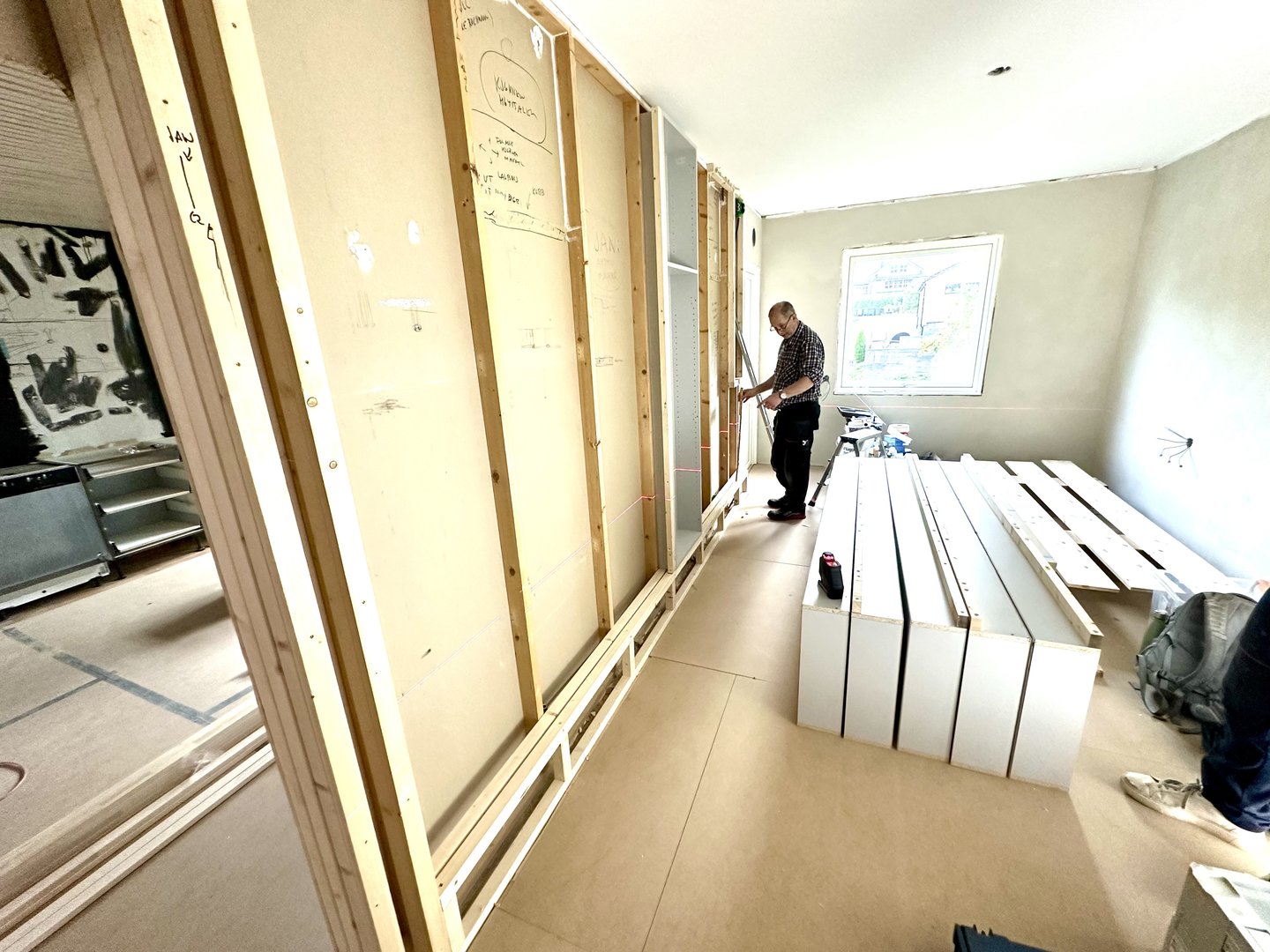

Men han jobber på soverommet akkurat nå:



[Sluket]

Bare han ikke sover på jobbrommet så...



[Hornlyd]

Fant en tråd om M2 & inwall som må leses

JBL M2 in wall clone

Looking for some advice on how bad an idea it would be to build some JBL M2 clones. It's alot of money to me to do this, so I need someone who knows what they are doing to give their opinion. Image 1 is my living room right now. Proposal is in wall speaker version of a JBL M2. (Image 2- yellow...

www.diyaudio.com



[Hornlyd]

Mens vi sitter på venteværelset hos fysioterapeuten så må det Googles:

JBL 'M2' Master Reference Monitor

www.avsforum.com

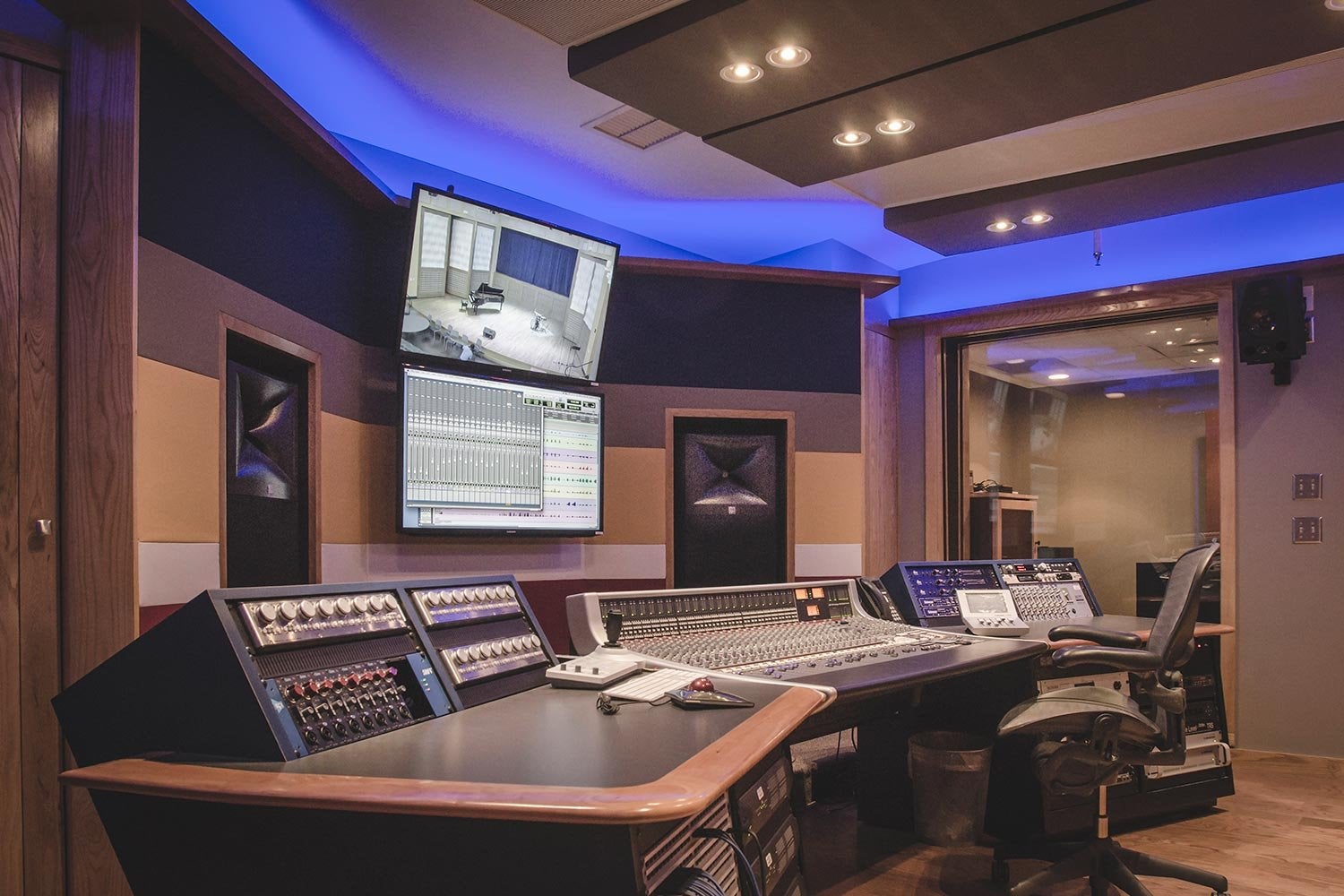

«I've seen illustrations of the for the M2 in wall cavity as an option. It's not uncommon to find studio monitors installed in a wall cavity or baffle. Part of the reason JBL designed with M2 with ports in front is to allow for this. I've installed in this configuration several time for customers.»



[Ludo]

Mens vi sitter på venteværelset hos fysioterapeuten så må det Googles:

JBL 'M2' Master Reference Monitor

www.avsforum.com

Vis vedlegget 1063921

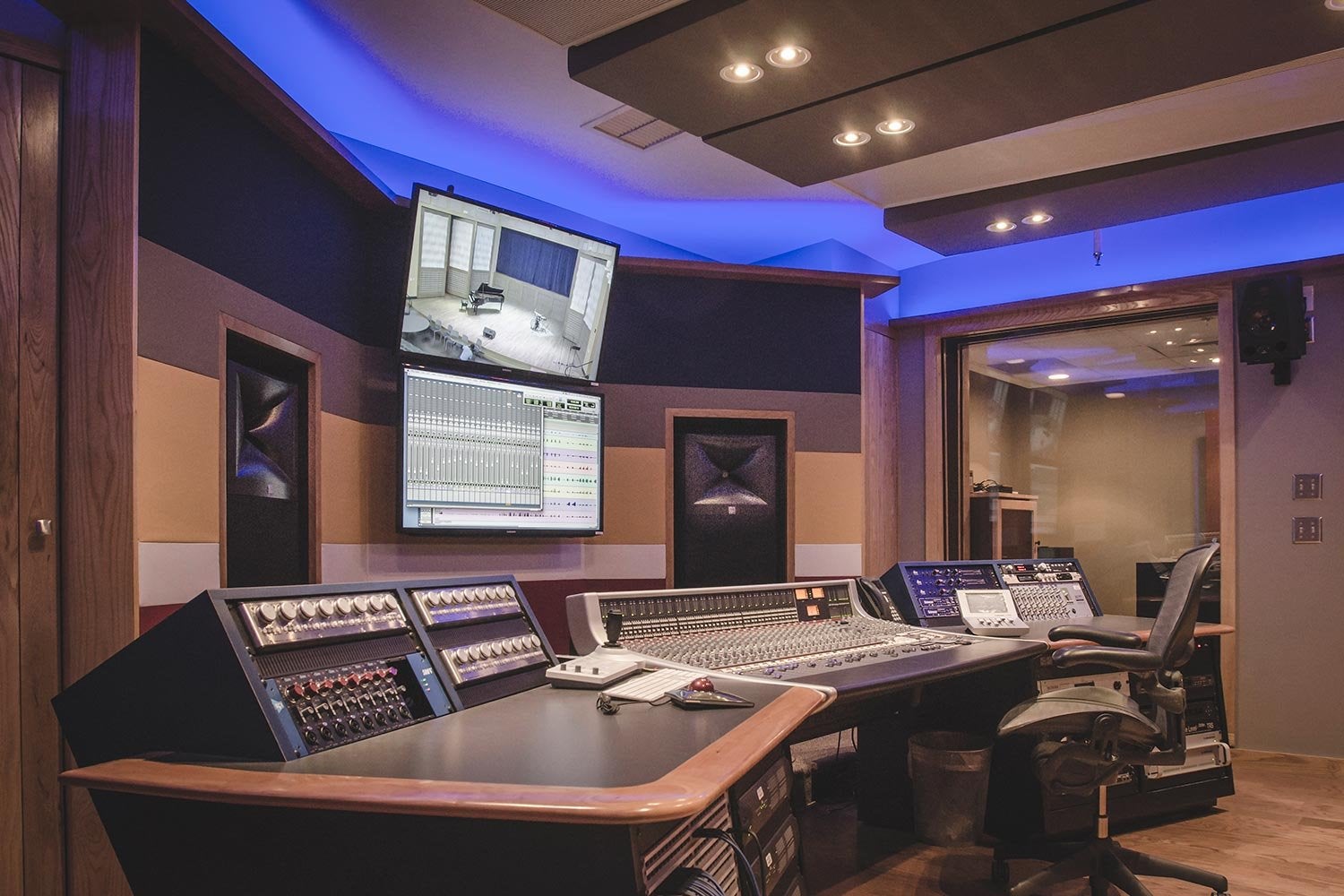

«I've seen illustrations of the for the M2 in wall cavity as an option. It's not uncommon to find studio monitors installed in a wall cavity or baffle. Part of the reason JBL designed with M2 with ports in front is to allow for this. I've installed in this configuration several time for customers.»

Her tror jeg kanskje Fru Horn kan få horn om dette kommer inn i stua



[oks81]

Vi får høre med snekker-sjefen aka Bakken.

Men han jobber på soverommet akkurat nå:

Vis vedlegget 1063908

Kan nok ikke unlate at det kan være høyst nødvendig og smart å delegere vekk ganske så mange avgjørelser til ekspertisen 120 liter, minst skal du skrive på stenderne.



[Hornlyd]

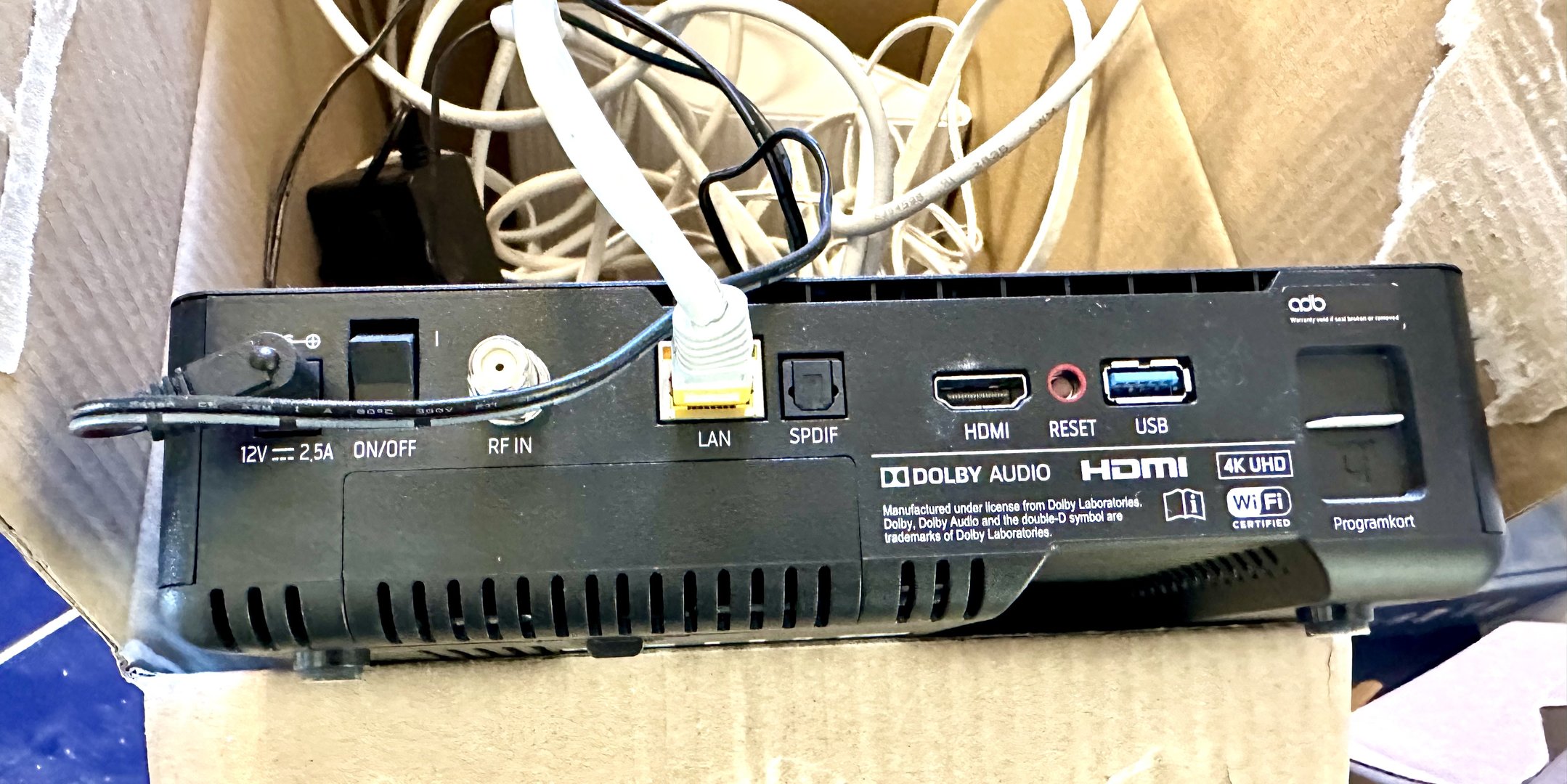

Kikker litt på elektronikken.

TV boksen har optisk ut.

F eks en Panasonic Blu ray har coax ut (pcm) og aktuell spiller har innebygget dekoder for DTS Master HD og Dolby True HD, da vil jeg kunne spille blu-ray konsertene i pcm i det minste? Hvor stor oppløsning er det? CD eller bedre?

Lyngdorf har rikelig med digitale input. Da kan jeg også skaffe meg et dedikert CD drivverk.

Så kan jeg beholde min gode gamle Pioneer Kuro plasma som har 3 stk HDMI inn.

Tror dette skal funke?

Spesifikasjoner - DP-UB450EG Ultra HD Blu-ray - Panasonic Norge

Spesifikasjoner - DP-UB450EG - Ultra HD Blu-ray - Ultra HD Blu-ray-spilleren UB450, reproduserer imponerende HDR-bilder. Kompatibel med avanserte HDR-standarder som HDR10+ og Dolby Vision, reproduserer UB450 høyoppløselig 4K-kvalitet.

www.panasonic.com



[storab]

Virker nok, men sikker på at du ikke bør ha ny TV? Da får du HDR støtte også.
Kjøper du en med earc kan du samle alle hdmi kilder der og kjøre en kabel til lyngdorf med maks lydkvalitet.



[Hornlyd]

Er nok lurest med ny TV. Liker bare den analoge gløden i plasma gjengivelsen. Kanskje jeg angrer?



[Hornlyd]

Er nok lurest med ny TV. Liker bare den analoge gløden i plasma gjengivelsen. Kanskje jeg angrer?



[Hornlyd]

En idee til reol høyttaleren.

Jeg hørte på den store Bryston høyttalern på Horten messa og dobbel diskant satt som en kule. Null problem selv i nærfelt. Og vi vet at en 6 dB passiv deling, i denne sammenhengen overlapp oppå, ikke gir faseproblemer.

http://support.bryston.com/downloads/Brochures/Bryston_Speaker_Brochure-2024.pdf

2 stk Seas DXT i parallell med en spole på den nederste (eller øverste?) vil gi dobbel kapasitet og aktiv deling på 1400-1500 Hz aktivt gir null stress med minimal forvrengning. Lyngdorf TDAI 1120 har innebygget forsterker på 70 watt og det er plenty. Responsen (kulen) nederst rettes opp med EQ.

Jeg har alltid likt mellomtone gjengivelsen i gode 8 tommere. Og en god toveis låter som regel veldig ryddig.

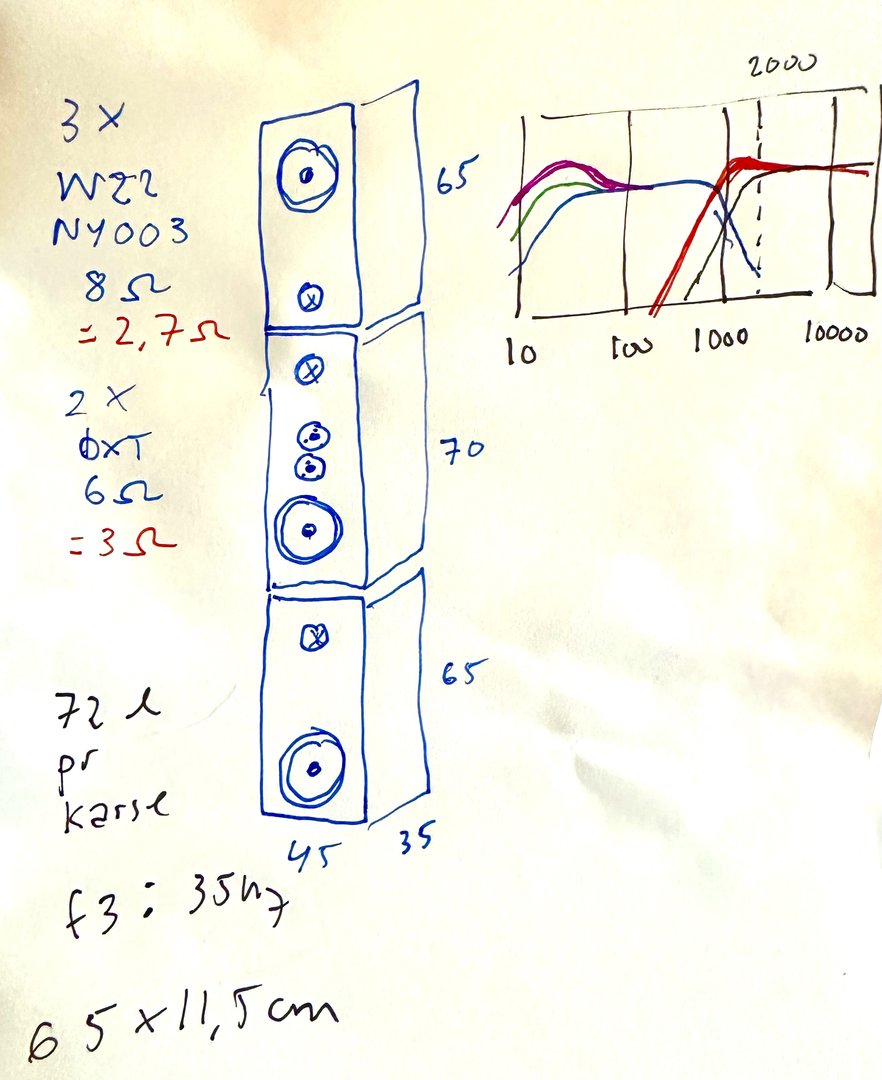

Hva med å paralellkoble 3 stk (tilsvarende 13 tommer i areal) Seas 8 tommer Nextel med edgecoatong. De to nederste avskjæres mee en spole og overlapper. Det vil gi stor avlastning mht membranutslag og frekvensresponsen rettes ut med EQ i Lyngdorfen. SDA 2400 forsterkern takler lave impedanser og jeg er faktisk heller ikke redd for en seriemotstand. EQ vil fint gi respons i underkant av 30 Hz og det er nok i en leilighet. Da må trolig portene undertunes litt ift skissen under. Også kjører jeg bare en 6 dB aktiv høypass ved 20 Hz.

De avskjærte bassene nede og oppe vil gi mye mindre floor bounce totalt og mer linjær respons generelt. Det blir en light SDA.

Her lages hele greia i 3 moduler. Den midterste havner symmetrisk i reolen og kan vris litt eller ha front med litt toe in.

Den nye Seas 8 tommern har etter sigende fantastisk mellomtonegjengivelse:

Troels Gravesen har testet litt

SEAS-W22NY003

Typisk 8 tommers rusk rundt 1K er eliminert:

Her er en høyttaler med doble Nextel 8 tommer med litt større volum pr driver enn det jeg har tegnet over.

XS-85 | Gold Note

The XS-85 is a 3-way, full-range floor-standing device based on a curved, high-rigidity modular design and featuring the iconic Gold Note aesthetic. The XS-85 is state-of-the-art in terms of audio performance, thanks to high-quality components and an elegant double cabinet.

www.goldnote.it



[Flageborg]

En idee til reol høyttaleren.
Jeg hørte på den store Bryston høyttalern på Horten messa og dobbel diskant satt som en kule.
Jeg har alltid likt mellomtone gjengivelsen i gode 8 tommere. Og en god toveis låter som regel veldig ryddig.
Her lages hele greia i 3 moduler. Den midterste havner symmetrisk i reolen og kan vris litt eller ha front med litt toe in.

Vis vedlegget 1065315

En høyttaler som strekker seg fra gulv til tak er et helt annet
lydopplevelsesnivå, men ukjent for de fleste.
Diskanter med bånd er også en løsning med sine fordeler.
4 stk. 8" i mellomtonen pr. side kan absolutt anbefales.
Fin arbeidstegning og med plassering rett inn/ut klarer
du å løse sideveis spredning på samme måte som Dali.



[Hornlyd]

Alternativt to basser og høyere volum pr kasse



[Hornlyd]

@Flageborg

Du nevner Dali? Hvordan gjorde de det?

Og 4 basser, hva slags konfigurasjon. Husk at jeg skal ha toveis aktiv deling, ikke mere.



[Hornlyd]

Hva med en sånn?

Litt kamfilter effekt (smalere spredning) i den sideveis drøye oktaven til DXT fra 1250- 3000 Hz, kontrollert spredning oppover på den som spiller helt opp

MTM som gir smalere spredning vertikalt.

Halveis basser nede og oppe, nesten SBA.

Lukkede kabinetter på 30-40 liter pr driver. Optimal impulsrespons og rom for EQ med 880 cm2 membranareal (litt større enn 15 tommer) og xmax på 14 mm.

Fronten til midtseksjonen kan være avtagbar mtp evt justeringer, toe in og alternative diskantløsninger.



[Sluket]

Hvorfor ikke en høy smal linjekilde som kan dreies rundt egen senterakse (alt.ekssenterakse)



[Hornlyd]

Hvorfor ikke en høy smal linjekilde som kan dreies rundt egen senterakse (alt.ekssenterakse)

Absolutt interessant det og.

Seas sin nye TPCD coax vil jo få et perfekt passivt filter fra labben i Moss

Så kan jeg kjøre 8 stk L16RNX3 dvs 4 over og 4 under. Dele på 400 Hz ish.

Gir teoretisk akkurat samme areal og x max som nevnte 8 tommere i forrige post. Gitt samme volum blir det samme evne til å flytte luft.

Noen som har peiling på Linkwitz Transform og potensialet her?



[Sluket]

Case closed. Gjør ikke livet vasnkeligere enn du behøver nå da.



[tofter]

Testet div delefrekvens på DXT i Seas Bragi kabinettet, der lå Sweetspot rundt 2,5kHz. Ville heller gått litt opp enn å dele lavere. Testet med Audiolense og 2khz begynte å låte tynt og 1,5khz låt ubrukelig.

Mulig bredere baffel ville gjort resultatet annerledes?



[Hornlyd]

Case closed. Gjør ikke livet vasnkeligere enn du behøver nå da.

Hvilke 2 eller 2,5 veis tenker du er ideelle kompromisser i en lydplanke AKA reol da



[Hornlyd]

Testet div delefrekvens på DXT i Seas Bragi kabinettet, der lå Sweetspot rundt 2,5kHz. Ville heller gått litt opp enn å dele lavere. Testet med Audiolense og 2khz begynte å låte tynt og 1,5khz låt ubrukelig.

Mulig bredere baffel ville gjort resultatet annerledes?

Får mer drahjelp i bred baffel og aktiv deling hjelper betraktelig. Grimm deler jo aktivt på 1550 Hz og får skryt i HiFi pressen for ekstremt lav forvregning i lyden?



[tofter]

Grimm LS1? Vet ikke, aldri hørt Men ser jo at denne baffelen er vesentlig bredere med gode avrunding. Vet altså ikke om det er dette som avgjør men lav deling fungerte ikke i Bragi.



[Hornlyd]

Poenget med det jeg skriver i disse innleggene er at høyttalern skal inn i en reol (35 cm dyp), da blir det en del drahjelp regner jeg med



[Sluket]

Hvilke 2 eller 2,5 veis tenker du er ideelle kompromisser i en lydplanke AKA reol da

Ingen peiling, har ikke forsket pp det da det ikkd er aktuelt for min egen del



[Hornlyd]

En bankers løsning (som også en konsulent vi kjenner anbefaler) er denne:

Seas sin TPCD coax (med passiv deling mellom diskanten og mellomtonen) i lukkede brede kasser.

4 subber i hvert sitt hjørne.

Deling på 2-300 Hz.

En bankers Peter Lyngdorf løsning.



[Hornlyd]

Ingen peiling, har ikke forsket pp det da det ikkd er aktuelt for min egen del

Men kan jeg stole på kommentarene når du ikke har forsket på det

Han vi kjenner har allerde bygget onwall med svært gode resultater. Jeg har studert Grimm sitt whitepaper. Sett og lest masse Lyngdorf stoff rundt boundary woofers og Lyngdorf prinsippene generelt. Murphy har jeg lest. Og mye mer, puhh



[Sluket]

Det var bare et forslag til en mulig løsning! Elementer må da finnes uansett
