Hypex UcD2k & SMPS3kA700 Dual Mono - Byggetråd

[Fenalaar]

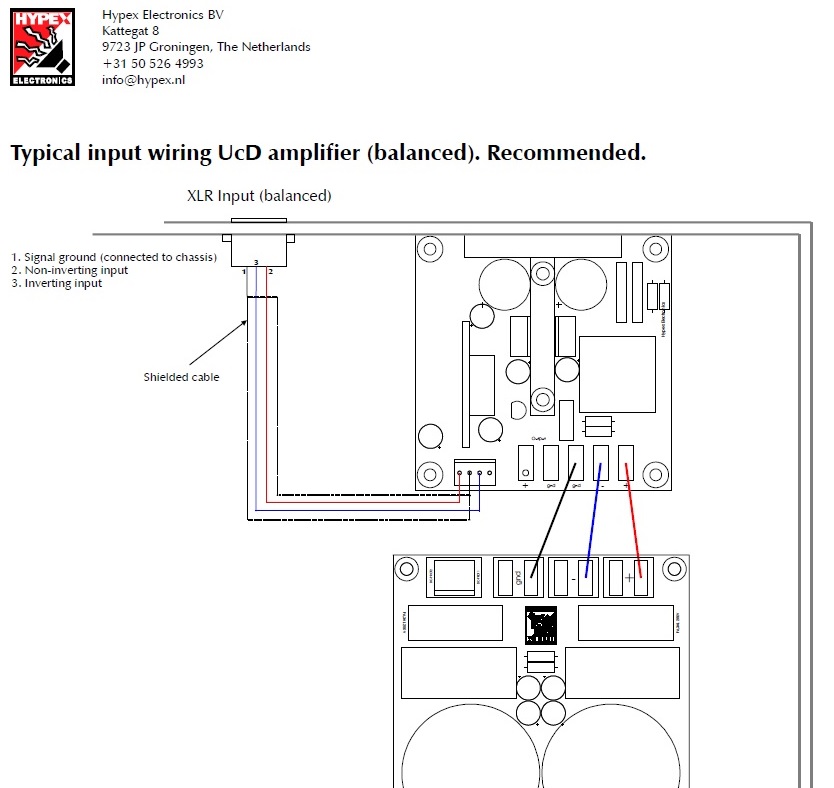

Her er metoden Hypex foreskriver hvis du skal benytte en UcD med ubalansert inngang;

Plus på RCA til pluss inn.
Minus/jord på rca til minus inn, jord inn og kabinett
Jord fra Elnett kobles fra og forsterkeren må være dobbeltisolert.

Jeg fulgte disse retningslinjene på mitt forsøksprosjekt med UcD180, og det er dønn tyst.

Johan-Kr



[Hornlyd]

skal bruke balansert



[Hornlyd]

Slik jeg ser det så virker det OK??



[Fenalaar]

Jeg tenkte på i forhold til der First Watt B4 er inne i bildet? Da er det vel ubalansert, og nettjord skal da ikke være tilknyttet.

Johan-Kr



[Hornlyd]

Jeg tenkte på i forhold til der First Watt B4 er inne i bildet? Da er det vel ubalansert, og nettjord skal da ikke være tilknyttet.

Johan-Kr

Nettopp



[oks81]

Tegning i innlegg 161 er med uisolert rca. Ville heller brukt isolert rca og koblet til nettjord. Da har en heller ikke ground loop. B4 skal vel før anaview. Slik jeg ser det har du bygget riktig her da intern xlr skjerm bare er koblet til på en side. Minus signal og jord kobles da sammen i kabel fra b4 til anaview.

Mellom groundsound og B4 skal minus signal fra gs stå åpen og ikke tilkobles.



[oks81]

Den som grubler han tenker..eller noe slikt

B4 kan ikke skape ground loop slik jeg ser det da den ikke har nett jord. Den har ikke nettjord pga ekstern SMPS, og dermed kun jord via ene input RCA. Forutsetter at B4 kabinettet ikke står i direkte kontakt med et annet kabinett.
Finn startsveiva Hornlyd! Det blir bra det her! Tenker det går fint, og om du skulle dukke opp et problem så får du hjelp her inne!



[Leikis Lyd]

Ja dæven dette drøyer, få satt i støppselet ! Eller sitter du fast i palle Tech-7



[oks81]

Kunstnerisk pause

Kunst-pause, en. pause, som en skuespiller, en musiker gør under sin optræden (uden at det er foreskrevet af forfatteren ell. komponisten) for at opnaa en vis virkning; ogs. om lign. pause af understregende natur i foredrag; ofte iron.: ufrivillig, tvungen pause (fx. i samtale). Drachm.​F.I.377. Præsten brugte, maaskee som gammel Musiker, altid store Kunstpavser. – “Man har – denne Modsætning: Lov – Evangelium, Guds Straf – Guds Naade.” JakKnu.​LU.55.



[Ine123]

Hei
Gutter !! La nå mannen være sikker på at han har gjort alt riktig, før han setter inn støpselet. Ingen feil i å være grundig og sikker på at alt er riktig koblet. Dere maser jo mer enn guttungen min maser etter sitt lørdagsgodteri . Ingen feil i å gå grundig til verks, utfallet blir som regel positivt .
Mas på meg i stedet, JEG er myyye tregere !
Mvh.
Johnny



[JCP]

Enig med Johnny, men om vi skal ha konkurranse i treg bygging,- da er det endelig noe jeg kan vinne...



[E.H.]

Jeg har hele tiden trodd at poenget med Gjør Det Selv var å aldri bli ferdig.
Selv kjører jeg i alle fall knallhardt på det prinsippet.

Det er best å ikke stresse greiene, det skal jo helst være morsomt.
Dette blir nok steinbra Hans Erik, kanskje litt grovt dimensjonert, men det skal det visst være i dag.



[Hornlyd]

Kanskje litt tid i kveld. Skal montere motstand til LED og isolere fire kabelsko på Anaview. Da er begge forsterkerne ferdige. Så skal jeg fikse Liliya pæra som en sikkerhet ved test og finne et eller annet høyttalerelement jeg kan teste hver enkelt kanal med. Og rydde, hjelpe meg så mye saker som ligger utover på lytterommet. Ser ut som et bombet elektroverksted for amatarører?



[oks81]

Hei
Gutter !! La nå mannen være sikker på at han har gjort alt riktig, før han setter inn støpselet. Ingen feil i å være grundig og sikker på at alt er riktig koblet. Dere maser jo mer enn guttungen min maser etter sitt lørdagsgodteri . Ingen feil i å gå grundig til verks, utfallet blir som regel positivt .
Mas på meg i stedet, JEG er myyye tregere !
Mvh.
Johnny

Er nok bare litt sogne og trønder humor som må tolkes i beste mening.
Har gått noen PMer mellom meg og Hornlyd under det her da jeg ønsker å hjelpe tilbake etter all hjelp jeg har fått med høyttaler bygging.

Hornlyd har vert meget nøye og tar opp alle problemer. Det er rett og slett rein fornuft! Jeg har ikke annet enn ros å gi for hvor flink TEC7 selgeren har vist seg her med loddebolt og ledninger.
Å ta det med ro før oppstart er fornuftig. Kvlitetsikring heter det vistnok på fint..

Så må du se å få sving på den volumknotten Johnny!!



@Hornlyd:
Hva motstander har du puttet inn i lag med LED? Om du er usikker på spenning til det her og har for lav motstndsverdi så kan faktisk dette svi seg.
Dersom usikker på spenning ikke koble til før du har kjørt i gang og målt spenning. Evt. så må du bruke en høy verdi.
Her har du kanskje fått tips fra andre Hypex/Ana byggere?

Mvh
oks



[Hornlyd]

1000 på Hypex og 5000 på Anaview
dette er vel relatert til strømmen som sendes? Eller?
da er vel 5000 på Hypex feil fordi jeg endret fra strømmen til forsterker modulene til den tynne pluggen i psu?



[oks81]

1000 på Hypex og 5000 på Anaview
dette er vel relatert til strømmen som sendes? Eller?
da er vel 5000 på Hypex feil fordi jeg endret fra strømmen til forsterker modulene til den tynne pluggen i psu?

Hypex: Utgang til LED som du bruker er blitt oppgitt her til å være 24VDC. Jeg har ikke funnet dette i manualen til Hypex men kanskje andre her inne kan bekrefte dette?
Jeg ville brukt 10k ohm eller høyere verdi siden Pass bruker det på 24VDC. Desto høyere verdi du bruker, desto mindre fare for at noe går galt.

Jeg husker ikke helt igjen teorien rundt LED, men kjør safe! Høyere motstandsverdi er bedre og sikrere.
Online kalkulatoren tror jeg beregner motstand om en skal ha maks lys. Det er ikke nødvendig.

Anaview er kanskje oppgitt med 5k ohm, det husker jeg ikke i farten.



[Hornlyd]

Anaview verdien fikk jeg av Lilya



[Hornlyd]

Nei, på strømforsyningen.

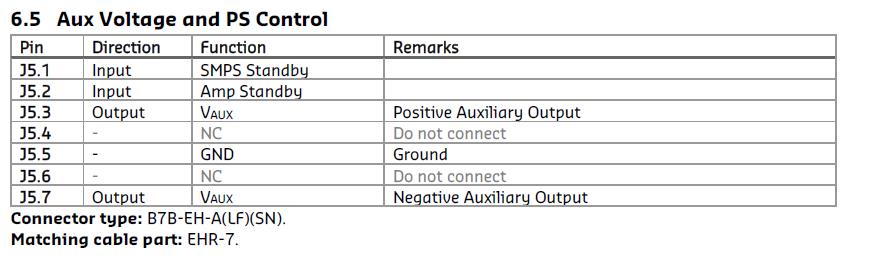

Vis vedlegget 392962

her er Hypex og kontakten jeg har hengt på led



[oks81]

Nei, på strømforsyningen.

Vis vedlegget 392962

her er Hypex og kontakten jeg har hengt på led

Da er Anaview riktig.

Hypex:
Du kobler LED mellom 5.3 og 5.5. Problemet er at Hypex ikke oppgir hva spenning som kommer ut der. Deror ville jeg målt når du har kjørt i gang for å være dobbelsikker



[Hornlyd]

Ok. Måler jeg på pluss og minus med voltmeteret?



[Hornlyd]

Mangler en M4 sort
nyttelengde 8-12 mm
noen som har?



[oks81]

Ok. Måler jeg på pluss og minus med voltmeteret?

Ja. Sett voltmeter på 200VDC. Rød måleledning på + og svart på GND. Pass på ikke kortslutt når måler. Tvinn gjerne ledninger rundt målepinner først, og legg disse sikkert, bruk gjerne teip.

Bytter du om måleledninger får du ett minustegn på avlesning.



[Joppe]

Oks'ern er en hjelpsom gladgutt som taler for den tause majoritet.

Se nå å få disse forsterkerne opp å gå i en fei, så vi får vite hvordan de står seg mot alt du tidligere har prøvd.



[oks81]

Oks'ern er en hjelpsom gladgutt som taler for den tause majoritet.

Se nå å få disse forsterkerne opp å gå i en fei, så vi får vite hvordan de står seg mot alt du tidligere har prøvd.

Takk for kompliment!
Joda, jeg skriver og fjaser, prøver å være en gladgutt!
Prøver å ikke være redd for å ta feil, legger meg kjapt ned om så er tilfelle! Det skal jo dere andre passe på og gi beskjed dersom jeg tar feil!
Har litt beskjeden elektro bakgrunn, er ingen forsterker ekspert, men kan noen enkle småtriks.

Hornlyd vil nok ha en hjelpende hånd for igangkjøring, dette er fornuftig, og han ønsker nok å ta det med ro siden dette er første bygg.
Kommer nok noen hyggelige lytteintrykk etterhvert tenker jeg.

Mvh
oks



[Hornlyd]

Fikk endelig svar på spm om den nye tilkoblingen av led på J5.3, se post #144

The voltage is about 23 V. See page 5 of the data sheet.
See here Current limiting Resistor calculator for leds.



[oks81]

Flott! Gjør som Pass, 10k, safe bet



[Hornlyd]

Flott! Gjør som Pass, 10k, safe bet

Jo større motstand jo svakere lys??



[oks81]

Flott! Gjør som Pass, 10k, safe bet

Jo større motstand jo svakere lys??

Helt riktig, og Knut Bjørnsen deler ut 96000,- for riktig på dagens kvitt eller dobbelt!!

Bruk gjerne 20k. Da jeg tweaket på blå dioder i zen ampen var jeg vel helt oppe i 30k med 19v forsyning mener jeg å huske.
Det ble til slutt grønne dioder..



[Hornlyd]

Litt nedtur. Fått feil bryter. Den skulle vært rød. Kan vel moddes?

Brukte 20K motstand. Lyser fint.

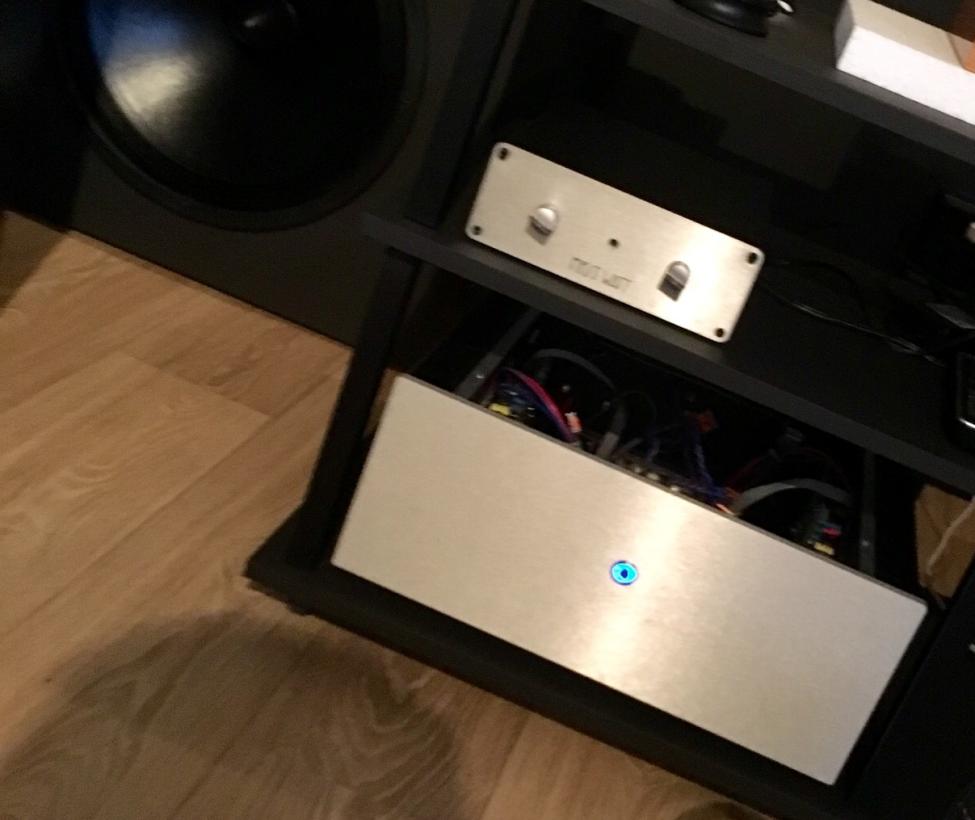

Testet på et par Dali 104. Låter knall. Tyst. Ingen egenstøy. Når jeg slår av og på hører jeg et solid tidsforsinket klikk i forsterkern men bare et mikroskopisk klikk i høytalern som knapt høres når jeg har hodet 10 cm fra membranet. Terningkast 6.



[oks81]

Veldig kjekt at det her fungerer!! Godt jobbet!!
Blå LED er fett egentlig, du har jo ikke noen tv som står der fremme så da går vel det bra eller?
B4 har jo blå LED..



[Hornlyd]

Men Groundsound har rød LED
planen er å skifte led til rød i B4
lurer på om bryterne kan moddes?



[oks81]

Ok, skjønner Kanskje du må bytte hele bryterne desverre.. Jeg veit ikke helt..

På B4 er det lettest å bare klippe av bena på eksisterende LED og lodde rett på disse. Må måle pluss og minus først så du får riktig ny LED.
Bare et tips, da slipper du demontere hele for å lodde på printet




Hva med et par slike briller....



[oks81]

Ser på bilde innlegg #153, kanskje bryter kan åpnes og du kan skifte LED...?? men letteste er nok å få tak i nye brytere..



[oks81]

Tenkte du kanskje ville vite hvordan basic oppbygning på en klasse D er........



[El-retur]

Tenkte du kanskje ville vite hvordan basic oppbygning på en klasse D er........

Vis vedlegget 395914

Hehe



[El-retur]

Synes nå blå led er sjef bare det ikke er for kraftig.
Rød led er gubbe..



[Hornlyd]

Går ikke an å bygge om brytern.

Nå har jeg 100.000 ohm i Hypex og 680 ohm i Anaview? rart?



[oks81]

100k faktisk! Da har du nådd yttergrensene for motstandene jeg sendte..

LED er noe dritt å tweake! Det er ikke som en vanlig lyspære.

Det du kan gjøre:
Seriekoble 2stk 100kohm i Hypex. Parallell koble 2stk 680ohm på Anaview.
Da får du 200k på Hypex og 320ohm på Anaview

Synd med bryterne, men du måtte gjort samme jobben med røde dioder for å få de like.



[Hornlyd]

Jeg bestiller opp nye brytere og tar det utover vintern. Nå er det kabelfiksing, tvinning, krymping, lodding av blå Jantzen beskyttelseskondiser, nylonstrømpe, etc. Målet er lyd ila ettermiddagen. RPG bassfellene er også endelig erstattet og på plass.



[liliya]

Gratulerer med et fint sluttresultat og at du selv er fornøyd med hva du hører, Hans Erik. Må nok innrømme at jeg begynte å lure på om det skulle bli både "vinter og vår" før du fikk på strøm. Det "småplukket" som gjenstår tar du etterhvert. Viktig at du nå får kose deg og nyte sluttresultatet sammen med musikken.

Eivind S
