Impulse H6 - et forsøk på en clone.

[ROS]

Er ikke noe fart i mitt H6 prosjekt heller, et annet prosjekt har hatt prioritet i det siste.

Spørsmål: Hvor kjøper dere spoler på 0,42mH ???
Litt utenfor allfarvei den verdien der.



[bambadoo]

Dynabel vikler ned fra nærmeste verdi over.



[Haavard]

Er ikke noe fart i mitt H6 prosjekt heller, et annet prosjekt har hatt prioritet i det siste.

Spørsmål: Hvor kjøper dere spoler på 0,42mH ???
Litt utenfor allfarvei den verdien der.

tror jeg kan ha liggende, både flatfolie og rundtråd. Iallefall det siste

Håvard



[Haavard]

Brasse er en snill fyr, hva synes dere om logoen?
Burde den være på norsk?

Håvard



[impulse]

Lækkert, Håvard. Kudos til Brasse. Veldig fint med en gjennomført typografisk løsning. Jeg ville definitivt latt den være som den er!!



[ØivindJ]

Burde den være på norsk?

Nei nei neinei neeeii

@Haavard: Focaler på vei



[Haavard]

Goody Øyvind



[Haavard]

Hyggelig Trond.
Må vel også presisere i denne tråden at en viss jazzmusiker har stukket av med Buddyprisen i år. Får gratulere Karl Seglem med prisen, samt fersk eier av H6 kloner.

Satser på å få laget slike emblemer til klonene.
Brasse undersøker litt, ellers har jeg vært i kontakt med et keramisk verksted som kan lage logoen i keramikk. Da blir det mer som et kunstverk, og prisen vil vel fort ligge på 500 kroner for to stykker.

Håvard



[HCS]

Det er de emblemene verdt...Som en ekstra spiss på høytalerne.. Behold den på engelsk... Og ja, Brasse er en flink kar!



[Nikko03]

Logoen gjør seg veldig. Og den kommer til å bli akkurat det lille ekstra som drar opp inntrykket
The devil is in the details ;D
Og jeg synes den fungerer veldig godt på engelsk må jeg si.



[Haavard]

Ok, da tror jeg Brasse tar hintet.
Beklager NIkko, skal prøve å sende til deg i morgen

Håvard



[Nikko03]

Det går så fint Håvard ikke noe stress



[Hornlyd]

Hadde ikke herr Norbert vært med burde den vært på norsk. Men dette er jo en klone basert på et europeisk samarbeid

Når det gjelder logoprint så tror jeg at jeg via en forbindelse kan fikse klistremerker av messing eller aluminium med trykk på. Vet ikke om det faller i smak men det ville i et mindre opplag blitt gratis. Vi skal vel ikke ha 300 stk??



[Haavard]

Hadde ikke herr Norbert vært med burde den vært på norsk. Men dette er jo en klone basert på et europeisk samarbeid

Når det gjelder logoprint så tror jeg at jeg via en forbindelse kan fikse klistremerker av messing eller aluminium med trykk på. Vet ikke om det faller i smak men det ville i et mindre opplag blitt gratis. Vi skal vel ikke ha 300 stk??

jeg vil gjerne ha disse på en messing plate eller i plast.
brasse driver også å sjekker.
når jeg vet noe mer tar jeg opp bestilling, men det er per i dag 22 par på gang eller ferdige høyttalere.
norges mest populære diy høyttaler?? etter merrimac kanksje, og viss en ser borti fra dynabel
vel, den havner vel langt ned på listen til slutt

håvard



[Hornlyd]

Da er jeg klar for en TV fri kveld



[Brasse]

Hadde ikke herr Norbert vært med burde den vært på norsk. Men dette er jo en klone basert på et europeisk samarbeid

Når det gjelder logoprint så tror jeg at jeg via en forbindelse kan fikse klistremerker av messing eller aluminium med trykk på. Vet ikke om det faller i smak men det ville i et mindre opplag blitt gratis. Vi skal vel ikke ha 300 stk??

jeg vil gjerne ha disse på en messing plate eller i plast.
brasse driver også å sjekker.
når jeg vet noe mer tar jeg opp bestilling, men det er per i dag 22 par på gang eller ferdige høyttalere.
norges mest populære diy høyttaler?? etter merrimac kanksje, og viss en ser borti fra dynabel
vel, den havner vel langt ned på listen til slutt

håvard

det er ein kompis på khio som har tilgang på laser-gravering på plastikk. eit mindre opplag er nok gratis der og, så det er berre for deg å velge materiale

kozelig at dykk likar logoen.



[Haavard]

Hva slags materiale ville du valgt?
Trenger 25 par. Da har jeg til alle.
Pris?
Størrelse, er den for stor slik den er vist her i tråden?
Blir den akkurat slik fargemessig som du har laget den ved lasergravering?

Håvard



[Brasse]

Skal høyre med kompisen min. Slik eg skjønna det så er det vist berre å bli med han på skulen å gjere det. Ikkje store operasjonen, akkurat. Men veit ikkje korleis det blir, må vel males / lakkes i ønska farge om det kun er gravering. Eller kanskje dei kuttes slik at dei blir gjennomhola. Skal sjekke det opp.



[Haavard]

Skal høyre med kompisen min. Slik eg skjønna det så er det vist berre å bli med han på skulen å gjere det. Ikkje store operasjonen, akkurat. Men veit ikkje korleis det blir, må vel males / lakkes i ønska farge om det kun er gravering. Eller kanskje dei kuttes slik at dei blir gjennomhola. Skal sjekke det opp.

Fint
Hadde væ'rt greit med ferdig produkt, slik at det bare er til å lime på.

Håvard



[Brasse]

De har 5mm frostet el. 2mm klar, 2.5mm neonrød plast. Maskina etser i overflata. Skal ein ha forskjellig farge melom overflate og ets så må det males / lakkes.



[Haavard]

Er det andre måter å lage slike emblem på?
Hvordan maler jeg, med vanlig maling?

Håvard



[Brasse]

Det er jo ein mulighet å kutte det slik



[Haavard]

Det er jo ein mulighet å kutte det slik

Ser fint ut det der,
Er det da med lim på baksiden?

Håvard



[Brasse]

Ja, det er vel det enklaste. Dei kjem som kutta plastbitar utan noko form for feste.



[Haavard]

Lurer på om det hadde vært lettest å bare etse i overflaten, med tanke på å få limt det til en plate.
Da kan en bruke dobbelsidig tape.
Litt job å male i etsingen, men det greir de fleste.

Eventuelt å lage en tolags variant ,med en slik som vist på bildet med hvit plate under

Håvard



[Hornlyd]

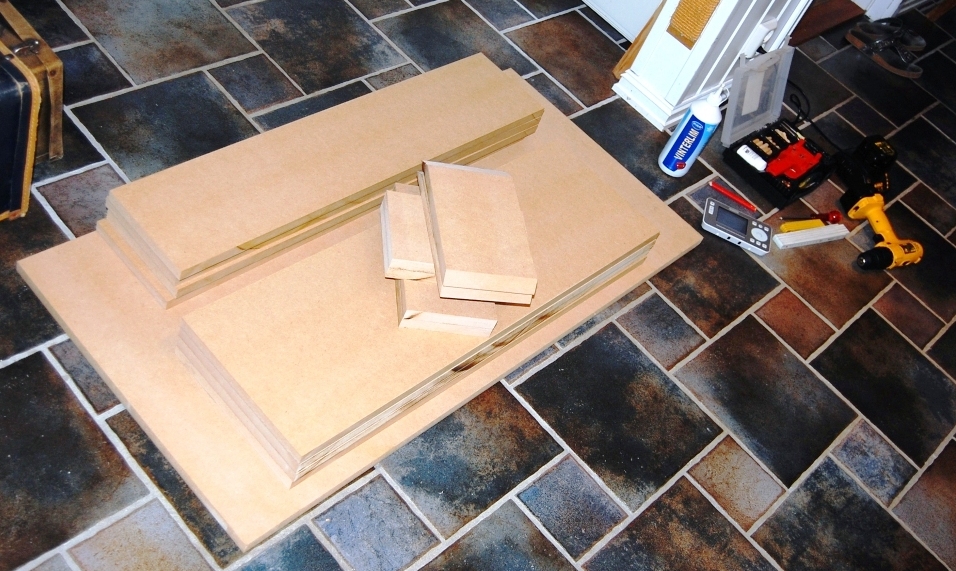

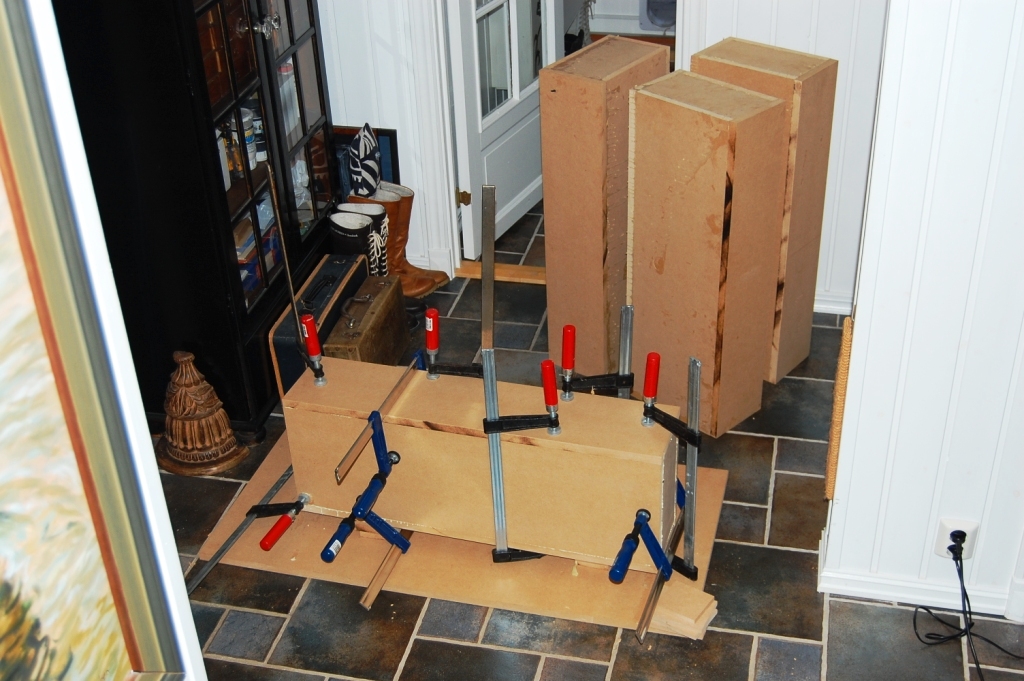

Sånn ja. Da var alle plugget og limt. Nå har jeg fyra opp en gassovn + 2x1000 watt terrassevarmere i hagestuen. Skal prøve å pusse litt, kanskje sparkle?? Det skulle vært sommer



[HCS]

Lager du to par hel ?



[Haavard]

Dårlig blad på sirkelsaga ser jeg ;D

Håvard



[Hornlyd]

Det var Byggmakker Ski bygg som kappet for meg.

To par ja. Et til meg og et par til mw.k

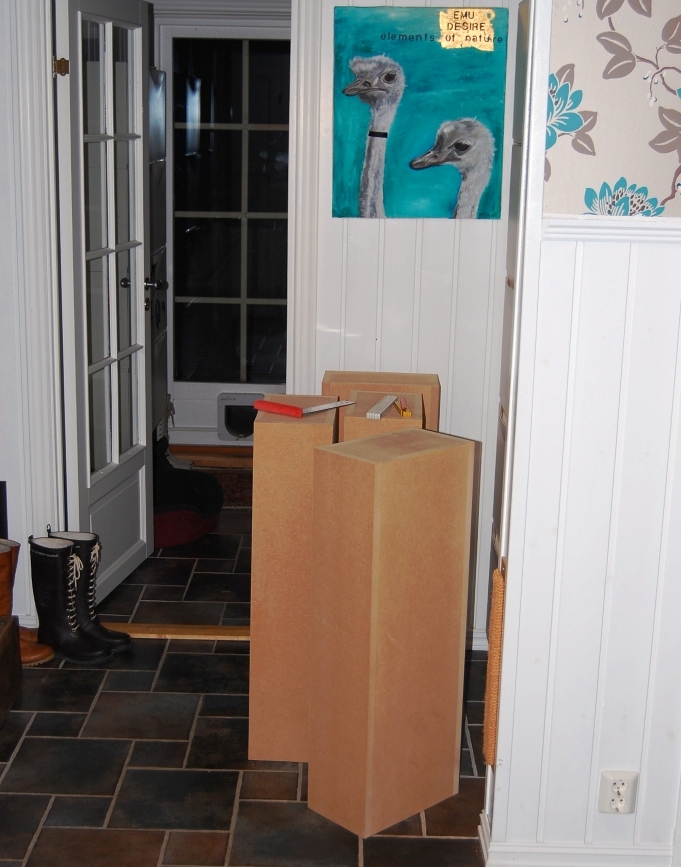

Nå har jeg pussa alle høyttalerne med eksentersliper og 60 papir (gikk med 10-12) ute i hagestuen. Det ble halvannen liter slipestøv. Brukte maske selvfølgelig. Nå er hendene "elektriske", de dirrer

Da er tiden kommet til å frese. Hvordan freser jeg Focalene? Trenger noen kjøretips.



[Hornlyd]

Tror jeg må dusje nå. Føler meg støvete både innvendig og utvendig.



[Haavard]

Jeg freste ut Fical i dag.
Først freser du ut hullet slik at de med ok margin detter nedi. Husk å frse ut smæ ører til loddepunktene.
Etterpå tegner du opp Focal elementet med blyant på mdf platen. Sentrert og i vater. Da er det desverre ikke så mye annet å gjøre enn å frese for frihånd. Dere skal jo ha pianolakk finish, kanskje skulle dere få noen proffe til å gjøre det.

Håvard



[Hornlyd]

Da får jeg begynne å tegne litt på baffelen. Har funnet litt info.

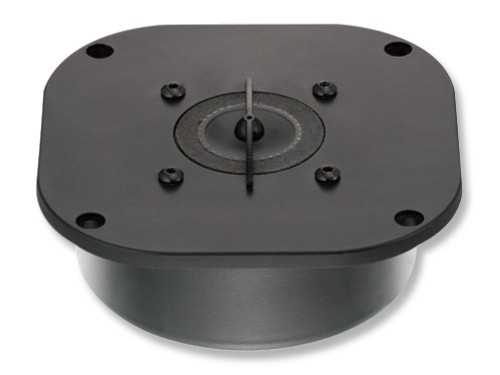

Her er forresten nettbutikken mw.k kjøpte diskantene fra: http://www.speakercity.com/Merchant...oduct_Code=TC120TD5&Category_Code=FocalDriver

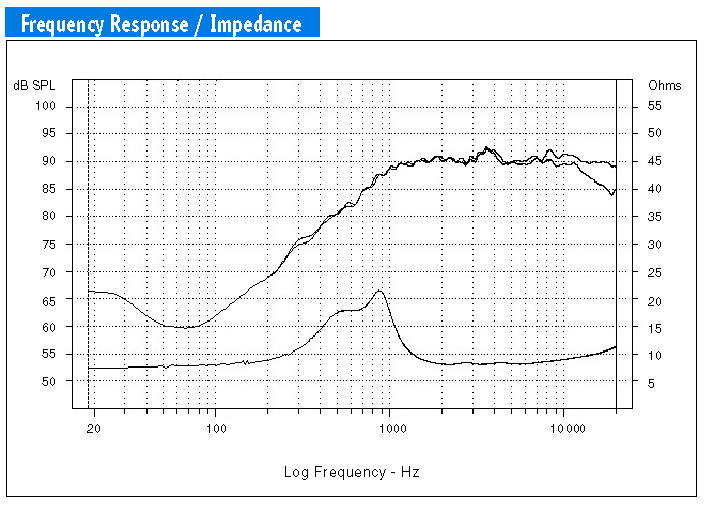

Her er speccen fra Focal: http://www.parts-express.com/pdf/277-307.pdf



[Nikko03]

Fikk en flott overaskelse i posten her om dagen. En ordentlig klubb t skjorte, så da må den promoteres
Litt synd med han som har sniki seg inni t skjorta men skjorta var flott iallefall ;D ;D



[Hornlyd]

Artig. Jeg og mw.k kvalifiserer snart til en sånn skjorte. Var på Bauhaus i dag og kjøpte et kjempetynt fresestål. 4 eller 5 mm



[Nikko03]

Artig. Jeg og mw.k kvalifiserer snart til en sånn skjorte. Var på Bauhaus i dag og kjøpte et kjempetynt fresestål. 4 eller 5 mm

Da tenker jeg frihånds fresinga er redda detta blir bra er jeg sikker på.



[Haavard]

Der har vi sjølveste H6 kongen.
Eksklusiv klubb dette, kun 3 skjorter i hele landet ;D
Dere kan jo gjette hvem som har den andre 8)

Håvard



[Hornlyd]

De to tegningene har litt forskjellige mål.

Den ene har senter for elementene hhv 12 cm og 27 cm ovenfra.
Den andre har hhv 8,6 cm og 27,5 cm ovenfra.

I og med at Focal diskanten vi bruker er langt større enn originalen så blir det kun noen få mm mellom elementene.

Jeg har valgt å plassere diskantens senter 11 cm ovenfra og bassen 27 cm. Det burde vel være greit??



[ØivindJ]

Det er jo ein mulighet å kutte det slik

Da blir det jo noen løse deler ..



[rama]

Der har vi sjølveste H6 kongen.
Eksklusiv klubb dette, kun 3 skjorter i hele landet ;D
Dere kan jo gjette hvem som har den andre 8)

Håvard

?



[Haavard]

De to tegningene har litt forskjellige mål.

Den ene har senter for elementene hhv 12 cm og 27 cm ovenfra.
Den andre har hhv 8,6 cm og 27,5 cm ovenfra.

I og med at Focal diskanten vi bruker er langt større enn originalen så blir det kun noen få mm mellom elementene.

Jeg har valgt å plassere diskantens senter 11 cm ovenfra og bassen 27 cm. Det burde vel være greit??

Focalen dere bruker skal ikke være noe større enn de originale (på tegningen). Plassert det riktig som på tegningen. Etterpå har jeg tegnet opp Focal. Alt etter hva slags basselement en har så vil det bli litt avvik. På de originale er det også bare ca 5 mm mellom bass og diskant. Dere kan gjøre det på samme måte.

Håvard
