Ine bygger High End Amplifiers

[Ine123]

Disse her har en fjernkontroll i alu..og så er det en i Canada mener jeg å ha sett ett sted,fant ikke linken igjen..

Hei

Du tenker nok på denne: http://www.hifisentralen.no/forumet...bygger-high-end-amplifiers-9.html#post1846475 . Bent Audio : BentAudio.com :: TAP Kan ikke leveres med Philips RC kodec. (jeg har undersøkt).

Mvh.
Johnny



[Ine123]

@Ingeniøren

Hei

Var innom kompisen i går, han med dreibenken, ifm at han hadde problemer med data'n. Det tok sin tid så det ble ikke til at jeg nevnte dreiejobben da han sa han hadde så mye å gjøre. Det gikk vesentlig på uteaktiviteter som bygging av lysthus og som det blir mindre av utover høsten. Videre hadde han hatt lekkasje i stua så all parketten var revet opp og betongen sto til tørk....

Avventer derfor oppdaterte tegninger før jeg gjør et fremstøt. Virket som du hadde god tid ?

Synes du skal kompisen din få jobbe i fred, ser ut som han har nok å henge fingrene i .
Jeg får nok løst dette skal du se

Mvh.
Johnny



[Ine123]

Mer om fjernkontroll....

Hei
Fjernkontrollen lå dessverre ikke postkassa i dag, håper den dukker opp i morgen ?

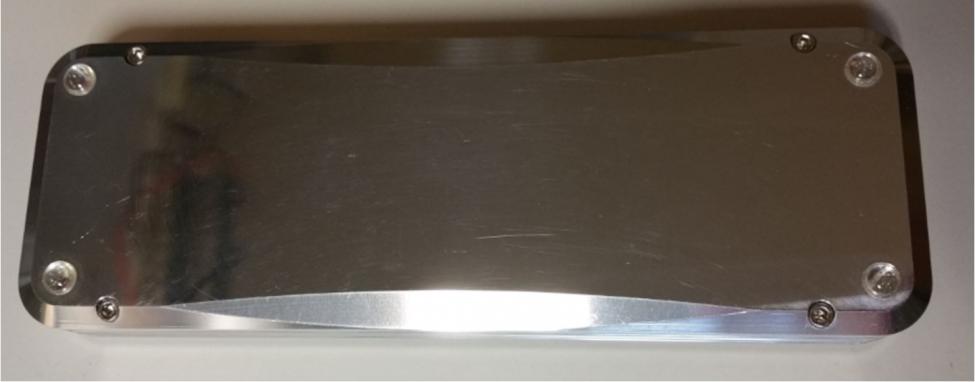

Vel, slik ser den ut, ikke gravert eller eloksert:

Da har jeg fått tillatelse av mentor og guru Roar Malmin, til å avsløre hvor den kommer fra : Musical Innovation.
Herlig massiv sak som jeg har stor tro på . Spesialprogget til mitt behov av @Armand.
Morsomt å kunne bruke noe som er "Handmade in Norway", synes dere ikke ? Og så kan jeg selv sette mitt eget preg på den. Nice !

Mvh.
Johnny



[roadrune]

Meget pent, men den aluminiumslegeringen på fjernkontrollen låter helt røv



[Ine123]

Meget pent, men den aluminiumslegeringen på fjernkontrollen låter helt røv

Eller "ad helvede til" , som de sier

Mvh.
Johnny



[KJ]

^ o.t. De, danskene, burde berike oss med flere gode danske uttrykk. En av mine favoritter er noe a la: det kan sku ige få mitt piss til at koge. Det er kanskje også en holdning de burde praktisere litt oftere.

Heftig fjernkontroll forresten og dette er en suverent inspirerende DIY tråd med mye vakkert arbeid.

Mvh
KJ



[roadrune]

En personlig favoritt er "skrått opp"

Meget pent bygg iallefall, låter det like bra som det ser ut så er det uslåelig.



[gwrskien]

Jepp, var BentAudio jeg tenkte på.. Den var stilig den "norges kontrollen" Har du noen kjappe mål på str på`n, altså fjernkontrollen?



[Trondmeg]

En del mindre enn DP sin . Den var på størrelse med en skoeske. Denne er liten og elegant. Kult



[oks81]

Malmin kontrollen er dritkul! ønsker meg en slik til jul jeg!



[Ine123]

Malmin kontrollen er dritkul! ønsker meg en slik til jul jeg!

Ja, den er DRITKUL !
Lå i postkassa i dag. Nydelig sak laget av norsk aluminium, heia Norge !

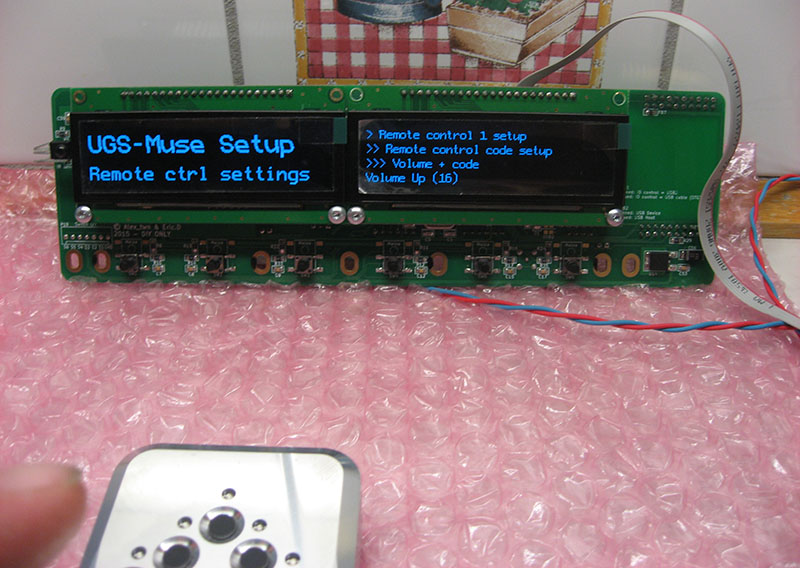

Her "gifter" jeg den med controller-kortet:

Alt virker som det skal, men volum +/- er noe "rykkete" . Et lite timingproblem som Armand får se på senere. Dette blir bra !

Mvh.
Johnny



[Ine123]

Jepp, var BentAudio jeg tenkte på.. Den var stilig den "norges kontrollen" Har du noen kjappe mål på str på`n, altså fjernkontrollen?

Hei

Mål på den er ca. 170 x 58 x 22 mm.

Mvh.
Johnny



[Fenalaar]

Den ser ut til å være solid nok til å kunne brukes til å slå ihjel en mann...

Johan-Kr



[Ine123]

Den ser ut til å være solid nok til å kunne brukes til å slå ihjel en mann...

Johan-Kr

Solid sak ja. Blir moro å sette mitt eget preg på den. Gravering og overflatebehandling. Mange muligheter når det gjelder overflatebehandling: Eloksering i farge "natur" eller sort. Eller kromatisering i "natur", gold eller black . Black chrome er jo ganske tøft ?

Ellers kom glattekondiser og akselgjennomføring fra England i dag:

Mvh.
Johnny



[Sluket]

Har du ferdig korrigert tegning på volumknapp/ring?



[Ine123]

Har du ferdig korrigert tegning på volumknapp/ring?

Hei Slukster

Klar på Mandag
Mvh.
Johnny



[Ine123]

Hei

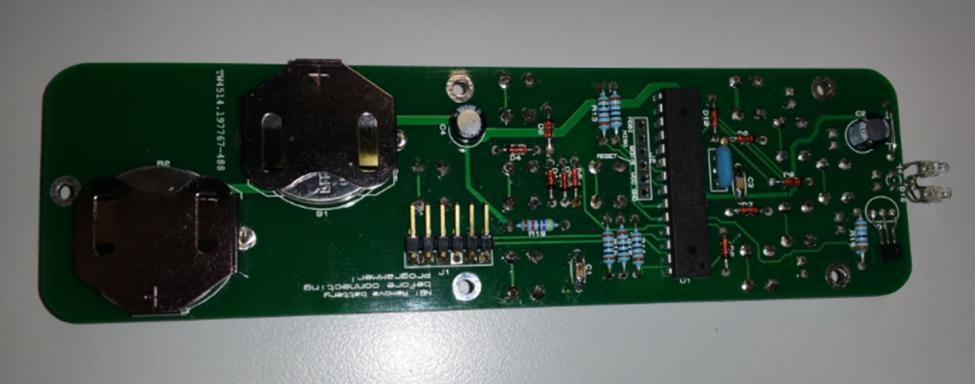

Fra produksjonen av remoten. Godt Norsk håndverk

Mvh.
Johnny



[Armand]

Bra å se at fjernkontrollen virket som den skulle og at du er fornøyd
Når det gjelder den rykkete opp/ned justeringen av volum så kommer dette mest sannsynlig av RC5 protokollens standard som sier at det skal være 114ms mellom hver sending. Men dette kan dette enkelt fikses. På Roars produkter har vi justert dette ned slik at det går fortere. Det kan også justeres individuelt slik at du f.eks kan skru fortere ned enn opp. Jeg kan også sende deg kode og en kabel slik at du kan justere og programmere den selv. Sender deg en epost angående dette.
Armand



[Ine123]

Hei Armand

Jeg kan også sende deg kode og en kabel slik at du kan justere og programmere den selv. Sender deg en epost angående dette.
Armand

Great ! Send avgårde ! Svar på e-mail er sendt
Mvh.
Johnny



[oks81]

Dette er bra service!! Likes!! Om jeg kan få spørre hva MI fjernkontrollen koster?
Her hos meg tok Logitech kontrollen til min MI pre nesten fyr, var i hvertfall batterigraut ut over det hele....



[oks81]

Dette er bra service!! Likes!! Om jeg kan få spørre hva MI fjernkontrollen koster?
Her hos meg tok Logitech kontrollen til min MI pre nesten fyr, var i hvertfall batterigraut ut over det hele....

Fikk inn på øret her; "Take contact with the good old Malmin himself and ask for the god damn price"!
Så gjort!



[Ine123]

Volumknapp og pyntering - FINAL.

Hei

da er "endelig" tegning ferdig av volumknapp og pyntering ferdig. Vi har gått bort fra "smultring"- prinsippet, og gjort det litt enklere .

Det blir slik:

Volumknapp:

Mellomring:

Mellomringen holdes fast av akselgjennomføringen:

Sluket har fått tilsendt alle filer, så får vi se hva han får til ?

Mvh.
Johnny



[Ine123]

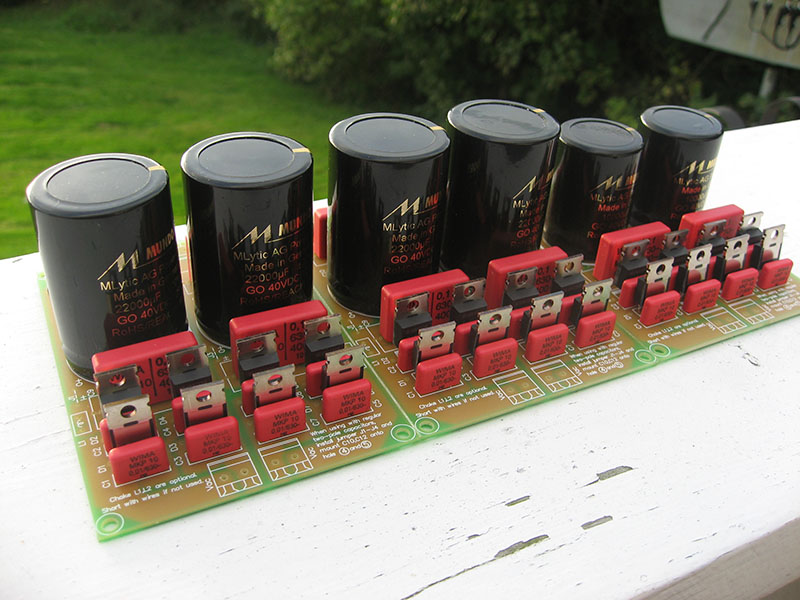

Likeretter og glattekort ferdig

Hei

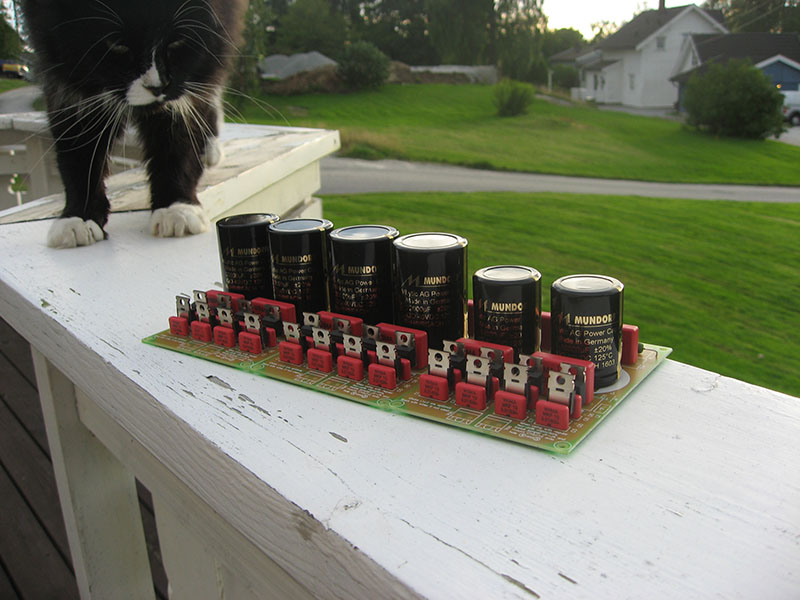

Fikk deler fra Mouser i går. Tok en liten lodde-økt nå i ettermiddag. Slik ble det:

Huskatten inspiserer: Har han vendt kondensatorene riktig vei nå ?

Mvh.

Johnny



[Ine123]

Beregning av chokes

Hei
Trenger litt innspill her når det gjelder beregning av chokes. Mener "gladgutten" @oks81 hadde et program for å regne ut dette i en annen tråd ?

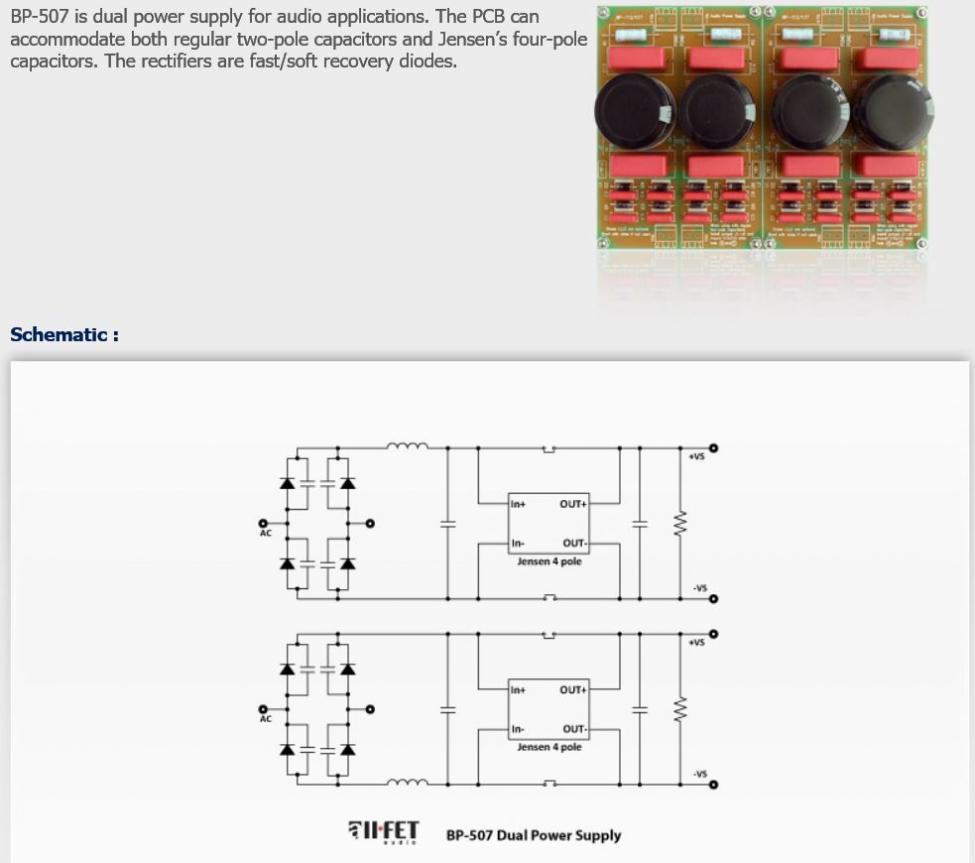

Vel, slik forholder det seg: Trafoene er på 24V Ac. De forer dette kortet:

Detter er altså en LC konfig. 24V AC vil gi ca. 24 x V/2 = ca. 34V DC. Etterfølgende regulator trenger 5 V til regulering.
24V + 5 V= 29V som jeg må ha inn på regulatoren (minimum.) Da vil jeg få 24V Dc regulert ut av regulatoren.

Glattekondensatorene er på 22.000uF

Vi har altså 34V til rådighet, minus 29V som regulatoren må ha inn . Da har vi 34V - 29V = 5V til max. drop over chokene.

Jeg har nå fått opplyst at pre-ampen vil trekke max. 45mA/24V med alle moduler implementert.

Et regne-eksempel: Hammond 156M : Inductance: 4H , Resistance : 86 Ohm.

Regnestykket blir da slik: U=R x I

Som vil si: U= 86 x 0,045 = 3,87V drop i choken . Dette er jo innenfor de 5V vi har til rådighet til å kunne droppe over choken.

Er jeg helt på feil jorde ? Hva skjer om jeg øker inductansen, tjener jeg noe på dette ang. rippel ?
Ønsker innspill

Link til Hammond: Hammond Mfg. - D.C. Filter Chokes - (153 - 159 Series)

Mvh.
Johnny



[oks81]

Happy toys for happy boys!!

Har fiklet noe med Duncans PSU Designer 2.
PSUD2

Samtidig har jeg lest hele historien om LMC sin "F5 turbo choke tower of power"
Lærte en del av å lese den historien med både smell og bang... De ble jo bra til slutt!

Jeg kom aldri så langt å bestille choker for å teste, men har det på tapeten.
Er en liten stund siden dette no så er litt rusten...

Var en eller annen huskeregle for minimum choke ved choke input, den husker jeg ikke i farten...skal leite..
Har preampen konstant strømtrekk eller varierer det?



[Ine123]

Hei
Den vil ha nogenlunde konstant strømtrekk.

mvh.
Johnny



[oks81]

Ok! Bra, det vil vel si 45mA?

Her var huskeregelen:
Beregning av absolutt minimum størrelse på choke:
L (henries) = E (volts) / I (ma)



[VegardW]

Arbeidet du gjør er ikke på jordet ihvertfall!
men regnestykket ditt henger ikke på greip.
med et choke input filter blir spenningen ut til lasten i området 0.8 x ac inn på likeretterene.
Når det gjelder induktansen i choken har jeg pleid å bruke følgende tommelfinger regel
spenning/strømtrekk i milliampere
f eks 400/40 ( fra røramp) = 10 altså en choke på 10 H
med noen få titalls volt og høyere strømtrekk ser du at nødvendig induktans blir vesentlig lavere .
psud2 er din venn her



[VegardW]

Oks knottet mye raskere enn meg ser jeg...
ps hammond chokene er ikke laget for choke input duty
men det går greit om du velger en som er dimensjonert for noe mer strøm enn kretsen trekker



[Ine123]

Jepp, 45mA ved 24 V.
Hva gjør en økning av inductansen (L) når det gjelder rippel ?
Noe å hente i forhold til en choke på 2H, som har en resistance på 57 ohm (Hammond 157R)

Mvh.
Johnny



[Ine123]

Hei WegardW

med et choke input filter blir spenningen ut til lasten i området 0.8 x ac inn på likeretterene.

Mulig jeg er dum, men choken kommer jo etter likeretterne ?

mvh.
Johnny



[Ine123]

Hei
Ser nå at jeg er dum . Burde ha lært av min forrige pre-amp, hvor jeg benyttet chokes. Der var strømtrekket 200mA, og jeg brukte trafoer på 45V AC.
I dette tilfellet, har jeg regnet ut at jeg burde ha brukt trafoer på ca. 36V AC, hvis jeg skulle ha brukt chokes. Men, hvilke Hi-End produsenter "drar den så langt", og bruker chokes ? Jeg tror jeg kan leve med dette (uten chokes).
Vel, vel ...tror denne strømforsyningen vil gjøre det godt likevel, den er tross alt 10 x av anbefalt effekt/glatting.
Dum, og dummere, morsom film forresten

Mvh.
Johnny



[oks81]

Mornings Johnny!
Har sovet og drømt om choker i hele natt....

Du er no jaggu den siste som blir sett på som dum! Vær du sikker!

Stemmer som Vegard sier, ca 0,8 x VAC fra trafo når en har choke input.
Det stygge er at en kan få en spennings peak ved oppstart. Det greieste da er at kretsen er overdimensjonert og tåler denne peaken.
Dette må nesten simuleres.


L (henries) = E (volts) / I (ma) = 24VAC / 45mA = 0,533 = 533mH. En 2H choke bør være rikelig.
Men så har den gjerne stor R og dette må passe inn i kretsen.

CLC er en del enklere å få til, og gir gjerne finere glatting.
Slik jeg leser Choke Input er dette ikke helt enkelt å få til, men har en X-factor i lyd sammenheng.

Siden du har kun en kondis blir CLC vanskelig.
Støtter din tanke om å gi pokker i hele greia. Tipper det blir bra uansett!!

Mvh
oks



[VegardW]

Vedr spørsmålet om å droppe choken: Hvis du ikke har kjøpt inn trafoen enda, så er det jo bare å velge en som har litt høyere sekundærspenning.
Så kan vi simulere strømforsyningen i PSUD2, flere her som kan hjelpe deg med det.
Litt payback for underholdningen fra tråden din er på sin plass.
Vedr induktans og rippel:
choken har en dcr ="indre motstand" som resulterer i ett spenningsfall over
choken, og en ac motstand som er gitt av induktansen og som varier med frekvensen.
Dobler du induktansen så dobler du ac motstanden ved en gitt frekvens.
Grunnen til at du ikke ser lc forsyninger i så mange kommersielle amper, er først og fremst penger og plass.



[Ine123]

Hei
Tabben er allerede gjort, da trafoene er allerede er innkjøpt. Jeg burde egentlig lese starten på denne tråden (Borbely Pre-ampen). Der gjorde jeg jo dette riktig.
Er det mulig ? Er visst det

Mvh.
Johnny



[oks81]

Er jaggu blitt gjort mange større tabber enn dette, med liv og helse satt på spill! Se muligheter! Etter du har kjørt igang preampen så kan du ønske deg nye trafoer og choker til jul, så montere dette senere



[Trondmeg]

Hva slags spenning har du på trafoene? Kanskje noe jeg trenger?



[Ine123]

Hei Trond
trafoene er på 2 x 24V. Lar det være slik (uten chokes denne gangen) .

Mvh.
Johnny



[Armand]

Jeg har simulert rippel med 22mF og 45mA strømtrekk.

Peak to peak blir rippel 20mV. Om det er bra nok kommer an på PSRR senere i systemet.
Hva slags regulatorer skal brukes? Vet du PSRR på utgangstrinnet?

På schematic er det tegnet inn en spole. Hva er verdien på denne? Eller er det det som er choken du vurderer?

Hva med å gjøre slik:

C-R-C er fine ting. Samme totale kapasitans, men med 20 ohm i mellom. Du slipper store spoler og rippel blir kraftig redusert. 20 ohms motstanden blir utsatt for bare 50mW og spenningen ut blir komfortable 31V. Rippel her er nå 0,3mV.


Mvh Armand



[Ine123]

Hei Armand
Takk for simuleringen !

På schematic er det tegnet inn en spole. Hva er verdien på denne? Eller er det det som er choken du vurderer?

Ja, det er choken som var planlagt, men jeg "dret jo på draget" når det gjelder trafospenningen. Trafoene er allerede innkjøpt, 2 x 24V. Skulle jeg ha brukt chokes, burde trafospenningen vært ca. 2 x 36V. Chokes er derfor skrinlagt.

Hva slags regulatorer skal brukes?

Skal bruke disse : http://www.hifisentralen.no/forumet...ygger-high-end-amplifiers-66.html#post2303948

C-R-C er fine ting. Samme totale kapasitans, men med 20 ohm i mellom. Du slipper store spoler og rippel blir kraftig redusert. 20 ohms motstanden blir utsatt for bare 50mW og spenningen ut blir komfortable 31V. Rippel her er nå 0,3mV.

Her er jeg dessverre låst til kretskortene (se bilde) .Blir et problem med å implementere ett ekstra sett med kondiser (hvis de skal stå på kretskortet).
De må da evt. "stå for seg selv" med ledninger ned til kretskortet. "R" går fint å få inn på kretskortet.
Er i tenkeboksen

Mvh.
Johnny
