Ine bygger High End Amplifiers

[Ine123]

Løsning

Hei Armand
Da har jeg funnet løsningen
Har bestilt følgende :Universal PSU – diyAudio Store
Blir en del utloddinger av komponenter, men det går greit

Så da blir det C- R- C. : 22.000uF - 20 ohm- 22.000uF.

Mvh.
Johnny



[oks81]

CRC demper rippel som bare juling og er en fin ting! På Zen ampen som jeg har, som er vel omtrent den forsterkeren i verden med minst komponenter, bruker jeg 1ohm i CRC. Sliter med Zen ampen at all PSU støy slippes rett gjennom til høyttaler, så skal det bli mer stille må jeg ha stor choke i CLC. Men dette tar plass....
No free lunch....

Hva trafoer er det du skal bruke, og er det 2stk?



[Armand]

Det tror jeg blir bra. Det virker som et gjennomtenkt kort også med muligheter for snubber. Kan være greit å koble opp en spektrumanalysator å se om trafoene og likeretterdiodene lager noen høyfrekvente resonanser.

Her er en simulering med 2x22mF og 20 ohm.

Som du ser så er rippel nå nede på 57uV P-P. Spenningen ut er 31,2V og strømmen er 45mA. Pen og myk ramp-up time på rundt 2 sekunder.

Når du kobler opp kan du måle spenning ut og avhengig av trafoene kanskje øke R en del.

Med 50 ohm: Spenningen ut ligger på 29,8V, og rippel går ned til latterlige 22uV P-P (-102dBV). Nesten 1000 ganger bedre enn før og du kan nok nå være sikker på at det kun kommer til å være egenstøy som vil være dominerende ut fra regulatoren. Ramp up begynner å bli treg men 5 sekunder har man vel tid til...

Mvh Armand



[oks81]

Ser bra ut det programmet du har Armand!
Med 2stk kondiser i rekken åpner muligheten seg for CLC.
Kan du simulere?
Hammond 159V ser ut til å passe til oppgaven med 1,5H og DCR=27ohm
http://www.hammondmfg.com/153.htm



[oks81]

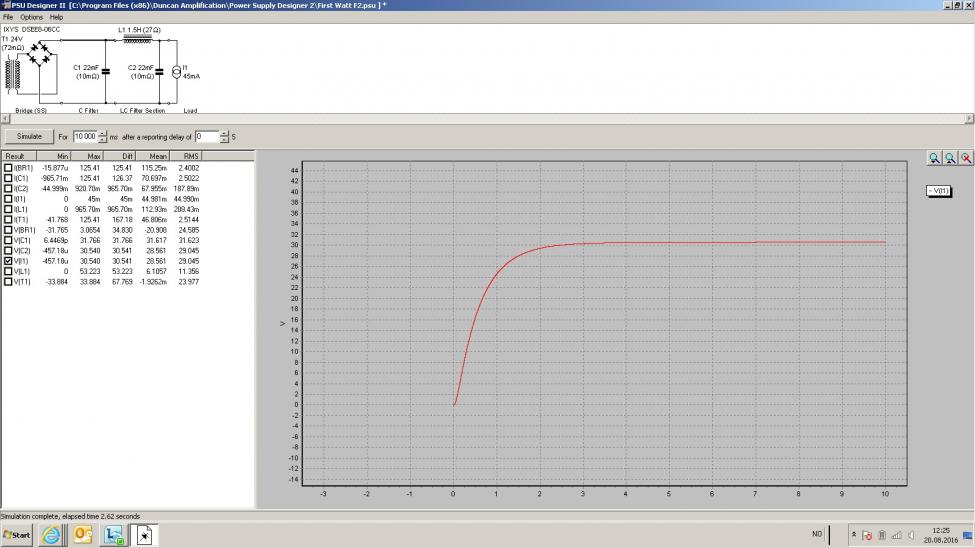

For gøy, håper jeg fikk alt rett her....
Med nevnte Hammond 159V choke i CLC.

For å finne rippel må jeg zoome så langt inn at jeg finner denne til å være langt under 1mV....
millivolt er minste skalering på PSUD.
Tar forbehold om at jeg har gjort noe feil



[Sluket]

Tegning levert maskinisten.



[VegardW]

OKS : om du setter "simulate for" til for eksempel 600ms "after a delay of" for eksempel 6-7 sekunder så slipper du å zoome og estimert rippel står i en av kolonnene etter V(i)



[Armand]

Her er vi "crazy" modus med 1,5H spole i tillegg. Rippel er nede på rundt 1uV P-P.
Jeg er ikke så fan av spoler på grunn av:

* Man plutselig en stor komponent som kan plukke opp støy. Den bør skjermes.
* Den er stor og dyr
* C-L-C virker mer enn bra nok. (22uV P-P)
* Man kan introdusere resonansproblemer mellom C og L.

Med så lav rippel som 22uV (-103dBV) som man enkelt og billig kan få til uten spole så er det ikke rare jobben en regulator har igjen. Til og med en dårlig regulator demper 70dB, og da er vi på -173dBV. Det er så lavt at egenstøyen til alle kjente regulatorer vil overdøve eventuell rippel.
Gode regulatorer demper innill 120dB under 100Hz og de er til og med 22uV overkill.



[oks81]

OKS : om du setter "simulate for" til for eksempel 600ms "after a delay of" for eksempel 6-7 sekunder så slipper du å zoome og estimert rippel står i en av kolonnene etter V(i)

Smart!! Takker!!
Rippel er likevel så liten at jeg klarer ikke lese ut verdi. Som Armand nevner her så er den på 1microvolt. Det er jo hyperlavt.

@Armand:
Gode poenger! Tenker Johnny blir fornøyd med CRC ja. Jeg har ikke praktisk erfaring med choker, har bare lekt med PSUD.
Et annet problem er vel magnetfelt som choken produserer..?



[VegardW]

Rippel undertrykkingen i skissert
psu og påfølgende regulator er jo
"meningsløs høy"
sånn sett kunne en spare komponenter ved en forenkling
støy finner nok veien til utgangen uansett hva simuleringer indikere
håper du kan måle den etterhvert Johnny?
Det er plusser og minus med alle løsninger
selv liker jeg Choker veldig godt og i de rør forsterkerene jeg bygger er choke input obligatorisk. Men jeg ser poengene til Armand og egentlig burde jeg somle meg til å sammenlikne de forskjellige psu konfigurasjonene i en og samme forsterkerkrets.



[oks81]

I rørforsterker er vel spenning så høy at støymottak på choke er et lite problem?
Preampen til Johnny har jo veldig lav spenning i forhold til en rørforsterker.
Resonans problem unngår en vel med god simulering der en velger komponenter så en holder seg langt unna resonansfrekvens?



[oks81]

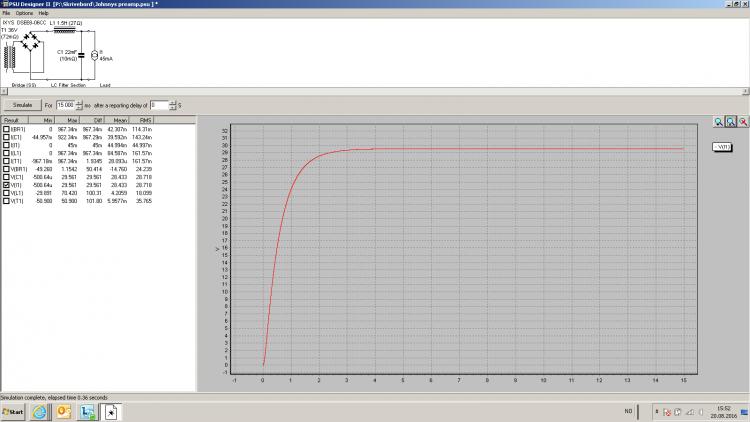

Tok en choke input simulering.
36v trafo, 1stk 22mF kondis, samme choke på 1,5H og DCR=27ohm.

Vesentlig mer rippel her, ca 3mV.


Testet og med 24v trafo og kun en kondis på 22mF. Får da ca 20mV rippel.



[VegardW]

Det er jo som ventet
stresset på trafoen er imidlertidig vesentlig mindre med lc



[oks81]

Det er jo som ventet
stresset på trafoen er imidlertidig vesentlig mindre med lc

Helt riktig, trafoen jobber lettere og slipper å levere i peaker med LC
Det er vel dette som er hovedgevinsten med LC



[Armand]

Det er jo som ventet
stresset på trafoen er imidlertidig vesentlig mindre med lc

Helt riktig, trafoen jobber lettere og slipper å levere i peaker med LC
Det er vel dette som er hovedgevinsten med LC

Ikke bare trafoen, men diodene får vel et lettere liv også. Strømmen bli levert fra trafo i lengre peroider med lavere strøm. Man kan kanskje slippe unna noe av resonansen som kan oppstå mellom trafoen og diodene også? Men det er jo dette man har snubber til.
Jeg tror at vi diskuterer noe som er overkill på en 45mA preamp uansett. Har man: HF input filter (schaffner), trafo, snubber, C-R-C og regulator så er man i mål og vel så det..



[oks81]

Aha! Snubber! Da har jeg lært enda noe nytt i dag

@Johnny: Nå har du fått en god del info her, men tenker Armand sin CRC løsning er mer enn god nok!
Den rimeligste også



[Ine123]

Hei
Blir nok en CRC løsning. Da kan jeg beholde trafoene, og kommer en del rimeligere ut av det .

Mvh.
Johnny



[Ine123]

Noen som har ?

Hei

Sitter å lodder sammen UGS modulene til pre-ampen. Oppdager så at jeg har misset noe på bestillingen.
Mangler 4 stk. 1K47 0,25W 1% motstander. 1K5 is no good, de har jeg plenty av !
Noen som har ?

Mvh.
Johnny



[Aurora]

Beklageligvis reiser jeg langt nordover i morra tidlig, ellers kunne du fått av meg..... BTW 1k5 er 2%.....



[Ine123]

Hei
Som jeg nevnte, 1K5, 1% har jeg plenty av. Trenger 1K47 1%. En diff. på 30ohm der. Noe som er betydelig i denne kretsen.

Mvh.
Johnny



[El-retur]

Hei
Som jeg nevnte, 1K5, 1% har jeg plenty av. Trenger 1K47 1%. En diff. på 30ohm der. Noe som er betydelig i denne kretsen.

Mvh.
Johnny

Var og sjekket i boden men fant ingen ,mente jeg hadde noen 1k47 1% liggende av rosenthal motstandere + noen andre.
Sjekker mer i morgen..



[Ine123]

UGS moduler

Hei

Da var "nesten" disse modulene ferdige. Mangler kun disse 4stk. 1K47 motstandene .
Det har vært en del jobb med disse modulene, da jeg hadde satt inn motstandsverdier for 16V railspenninger (option). Alle disse måtte loddes ut, da jeg bestemte meg for å gå "all inn" med regulerte power-supply med 24V railspenninger. Jeg hadde kjøpt inn motstander for begge optioner, men glemte altså disse 1K47 motstandene . Nesten alle motstandene måtte loddes ut, og det tar litt tid med dobbeltsidige gjennompletterte kort.

Vel slik ser de ut nå (hjertet i denne pre-ampen).

I midten på rekkene av transistorer sitter, de berømte "hard to get" Toshiba Dualfets. Det tar litt tid å få loddet alle transistorer rett og i samme høyde, men tror ikke det ble så halvgæernt Kortene er drita fulle av flussmiddel etter all inn og utlodding, vasker de rene på jobben i morgen.

Nå gjenstår det å få laget felles kjøleprofil for alle transene, slik at termisk stabilitet ivaretas på best mulig måte. Da blir det noe slik (bilde fra nettet):

Mvh.
Johnny



[Tedamp]

Har i stillhet fulgt tråden din med glede. Har 1k47 1% (Firstronic) liggende. Jeg jobber i Halden si de er lett tilgjengelig om du ikke har skaffet deg de enda.



[Ine123]

Hei

Great ! Tar gjerne imot .
Sender deg en PM
Mvh.
Johnny



[El-retur]

Fant ingen 1k47 var skråsikker på jeg hadde liggende,jaja prøvde hverfall...



[Ine123]

Hei
Da fikk jeg levert (rett på døra !) 4 stk. 1K47 motstander av @Tedamp i ettermiddag. Det ble et meget hyggelig møte, hvor han ble med inn, og fikk se hva jeg driver med på kjøkkenbordet og i stua. Han er selv en (stillferdig), men meget kompetent DIY´r . Kretskonstruksjoner, komponenter og alt som har med DIY å gjøre ble livlig diskutert. Tiden gikk fort i et slikt godt selskap ! Så, tusen takk til deg, vi får holde kontakten. (Motstandene er allerede loddet inn )

Ting som er på vei inn: Power-kontakter mellom power-supply og pre-amp. Her har valgt å gå bort fra SpeakOn. Hvorfor ? For det første blir det som å skyte en spurv med KANON. Her snakker vi om å overføre ca. 45mA pr. rail. For det andre, prisen ! Disse er faktisk ganske dyre !
Har derfor valgt samme kontakter, som jeg brukte i Borbely Pre-ampen : http://www.hifisentralen.no/forumet...bygger-high-end-amplifiers-8.html#post1842262

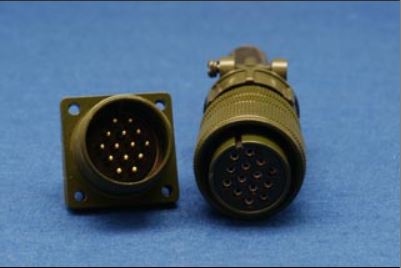

Samler alt i en kontakt, dette vet jeg fungerer mer enn bra nok :

14 pins and cable socket set

Excellent mechanical design perfectly fit each other

Screw lock to prevent accidentally lose

Excellent hand feeling

One male and one female pair per set

Aviation grade

Gold plated brass conduction

Allow up to 16mm cable

Weight :180 (gram/Each)
Brand : CP

Nytt PSU kort er også på vei fra DiyAudio. Så da blir det CRC med snubbers .

Mvh.
Johnny



[oks81]

Bare du ikke snubler i CRCèn, hater når det skjer 8)

Det er alltid kjekt med besøk! Fine løsninger! Tenker dette blir kanon!
Ser frem til mer kretskortporno!



[Ine123]

Hei
Har jeg ikke snublet nok i dette prosjektet ? Vel, godt at det finnes kompetente folk her inne til å rettlede meg

Mvh.
Johnny



[oks81]

HFS, en venn i nøden!



[Ine123]

Volumknapp og mellomring.

Hei

Disse er mest til Sluket og "maskinisten" . Skal se noe slik ut, hvis de får det til :

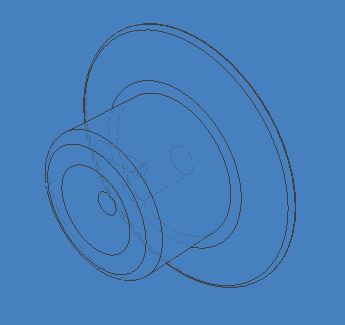

Mellomringen:

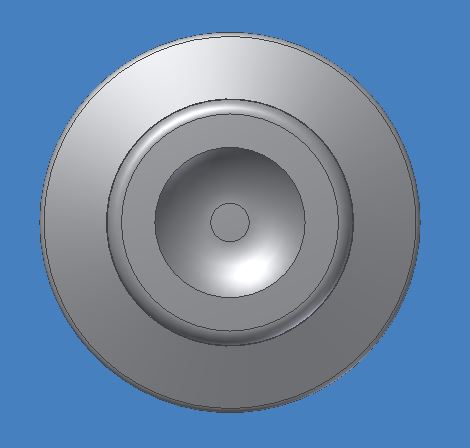

Volumknapp med mellomring:

Mvh.
Johnny



[Ine123]

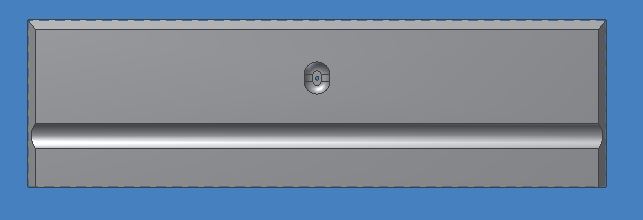

Front til powersupply ferdig tegnet.

Hei

Og den blir slik:

Liten 3mm PORNO-blå led i fordypningen på midten. (ja, jeg vet mange hater blå, men JEG liker det ). Hoved-bryter blir på baksiden (220V AC), da denne kommer til å være PÅ 24/7.

Pre-Amp Frontplate, FINAL vers.

Komplett Pre-Amp.

Mvh.

Johnny



[Ine123]

Hei

Glemte denne:

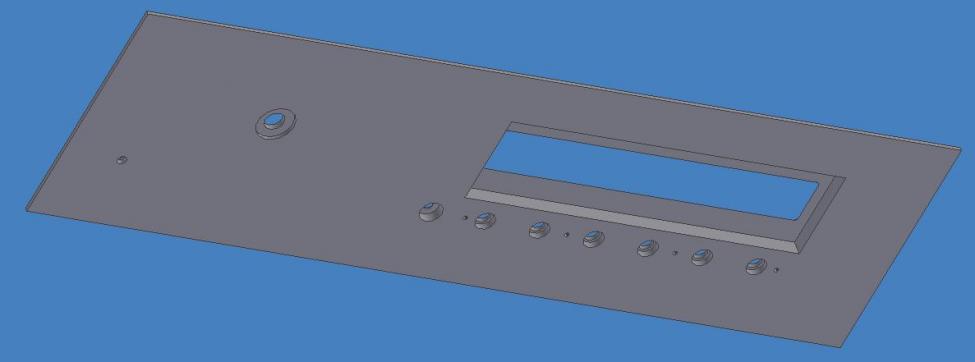

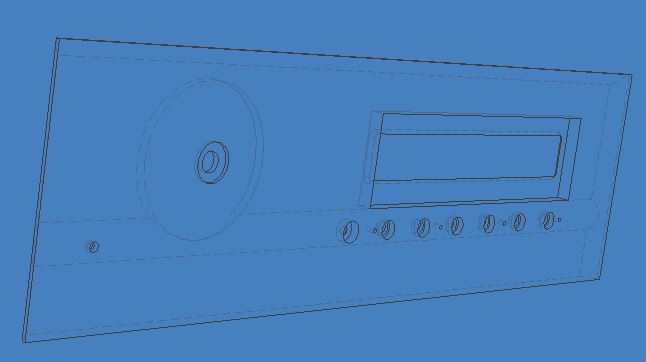

Her ser dere hvordan baksiden av fronten til pre-ampen blir. Kommer til å bestille sotet plexiglass til displayet.
Det som gjenstår nå, er å tegne bakplatene. De er ganske enkle å designe, da jeg har det meste klart. Vi må også designe for gravering og silketrykk.
Moro dette her.........og spennende. Har vi målt og gjort alt riktig ???

Mvh.
Johnny



[Ine123]

Pass font

Hei

Hvilken font er det Pass Labs bruker?. Har ikke tenkt å bruke ordet "Pass" på min pre-amp, men kunne tenke meg å bruke samme font.
Er den "custom", eller finnes den å laste ned ?
Her er den:

Mvh.
Johnny



[JCP]

Du kan jo sammenligne med denne logoen

Fonten er ganske lik Stop Regular DB, som kan lastes ned herfra. Håper det er til hjelp


Edit: tok bort påstand om fullstendig likhet, for det er (naturlig nok) Asbjørn som har rett. Størrelsen på glippa i R og P avslører dette



[Asbjørn]

Orion Nebula Font Details - Fonts2s.com
Orion Nebula Semi-expanded Regular font details - Font2s.com



[whistler]

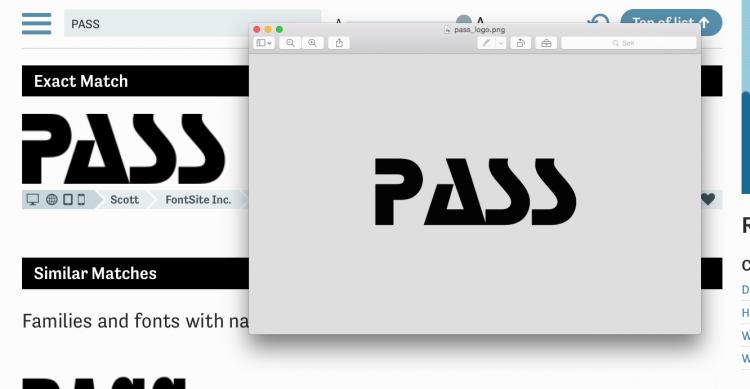

"Scott" fra FontSite. Nedenfor ser du logoen til høyre og ordet PASS skrevet med fonten Scott til venstre. Ser at den koster $12, men det blir vel som en pølse i slaktetiden.

https://www.fontspring.com/search?q=scott



[Asbjørn]

^ Avstandene mellom bokstavene A og S blir større med den jeg fant, så det er nok Whistler som har best match.
Men legg merke til at avstanden mellom P og A er større i logoen enn i fonten Scott - og fonten ser best ut. Tidligere versjon i logoen?



[whistler]

^ Avstandene mellom bokstavene A og S blir større med den jeg fant, så det er nok Whistler som har best match.
Men legg merke til at avstanden mellom P og A er større i logoen enn i fonten Scott - og fonten ser best ut. Tidligere versjon i logoen?

Ja, det med logoen er rart. Jeg lastet også ned en PDF av en PASS-brosjyre. Samme "feilen" når det gjelder avtand mellom P og A her - dog noe mindre. Mulig at det ligger litt forskjellige versjoner av logoen ute. Heldigvis er det i orden på "metallarbeidene" deres. På frontpanelene er avstanden korrekt.



[Ine123]

Hei

Tusen takk gutter !

Mvh.
Johnny



[Asbjørn]

Hvis man absolutt vil, kan man få det til i Orion Nebula også:

Manuell justering av kerning vha Skrift->Avansert->Avstand i MS Word. I den øverste er P'en knepet med 8 pkt, de andre med 3 pkt. I den nederste er P'en knepet med 6 pkt, mens resten er "normal". 72 pkt typestørrelse.

Edit: Det kan være verdt å snuse litt rundt på noen av font-sitene for å finne alternativer. Fonten i Pass-logoen er såpass karakteristisk at det lett kan fremstå som en kopi. Selv har jeg lekt litt med andre "futuristiske" fonter til en logo for mitt forsterkerprosjekt. Her er noen alternativer:
