Ine bygger High End Amplifiers

[kjellben]

Den strømforsyninga er så flott, Johnny, at det er nesten så jeg får kul på gammel-buksa

Mvh
Kjell



[El-retur]

Vet ikke om du har fått det med deg j.r,er flere som har fått tak i ugs preamp pcb på div diy grupper på fb,er det de samme som du bruker i preampen din?



[Ine123]

Hei,
link (er) ?



[El-retur]

Hei,
link (er) ?

Skal se om jeg finner de,mente det var noe pcb fra frankriket.
Vil du ha de på pm eller her



[Ine123]

Mine pcb'er er fra Frankrike. Men, ikke de viktigste kortene, nemlig selve UGS modulene. Der har jeg en vers. som
du ikke finner på nettet noe sted .

Legg linkene ut her du.

EDIT: Glemte å fortelle at jeg har ett ekstra sett liggende. Kjøpte det av en franskmann via det franske forumet.

Mvh.
Johnny



[Ine123]

Hei,
link (er) ?

Skal se om jeg finner de,mente det var noe pcb fra frankriket.
Vil du ha de på pm eller her

Hei
Er det denne du mener ? https://www.facebook.com/photo.php?fbid=10215997853198382&set=gm.818638585009839&type=3&theater&ifg=1

Jo, det er de samme kortene. Ikke å oppdrive lengre, da dette var group buy. Mange som spør etter disse kortene på DiyAudio. Glad jeg fikk tak i et ekstra sett

Jeg bruker dog helt andre UGS moduler
Mvh.
Johnny



[El-retur]

Hei,
link (er) ?

Skal se om jeg finner de,mente det var noe pcb fra frankriket.
Vil du ha de på pm eller her

Hei
Er det denne du mener ? https://www.facebook.com/photo.php?fbid=10215997853198382&set=gm.818638585009839&type=3&theater&ifg=1

Jo, det er de samme kortene. Ikke å oppdrive lengre, da dette var group buy. Mange som spør etter disse kortene på DiyAudio. Glad jeg fikk tak i et ekstra sett

Jeg bruker dog helt andre UGS moduler
Mvh.
Johnny

Ja det var det ene tror jeg,men skal sjekke litt i morgen tror det var to til men er litt tilbake i tid.
Ugs er det der du bruker sk389?



[Ine123]

Hei

Ugs er det der du bruker sk389?

Ja, 2SK389 og 2SJ109 som må matches til det ytterste når det gjelder mine UGS-6 moduler. Ikke like kritisk når det gjelder UGS-3 modulene som brukes i denne Group Buy'en. UGS-6 er en helt annen divisjon, har målt begge versjoner hos Armand . Se målinger tidligere i tråden.
Mvh.
Johnny



[gwrskien]

Kan du merke / høre forskjell på 3`n og 6`n, eller er det mer på måle nivå forskjellene sees/ merkes?



[Ine123]

Hei
Nevner bare en av flere ting som er bedre med UGS 6 : Dynamikk, Dynamikk, Dynamikk

Egentlig er det meste bedre, men selve "lydsignaturen" er ganske lik.

Mvh.
Johnny



[Aurora]

Men hva er de tekniske forskjellene, sånn rent grovt sett?



[Ine123]

Hei
Nå har jeg skjematikk for de fleste UGS varianter, men de har jeg ikke tenkt å legge ut her
UGS 6 modulene bruker flere fet-transistorer (4 matchede pr. modul) i tillegg til 2SK389 og 2SJ109 (som alle varianter bruker).

Utgangstranser på UGS 6 er fet's, UGS 3 bruker BJT's.

UGS 6 bruker kun smd motstander, UGS 3 har through-hole motstander.

Mvh.
Johnny



[Aurora]

OK - jeg har et sett skjema på en gammel disk et sted....



[Ine123]

OK - jeg har et sett skjema på en gammel disk et sted....

UGS 6 ? Tviler jeg sterkt på

Mvh.
Johnny



[Aurora]

^^..... "gammel disk".....



[Ine123]

Hvis disken er "gammel", vel så har den heller ikke UGS 6 8)



[Aurora]

Helt riktig... jeg fulgte dette prosjektet da det gikk som verst på det franske forumet, og lasta vel ned alt som ble publisert av tegninger og utlegg..



[Ine123]

Hei

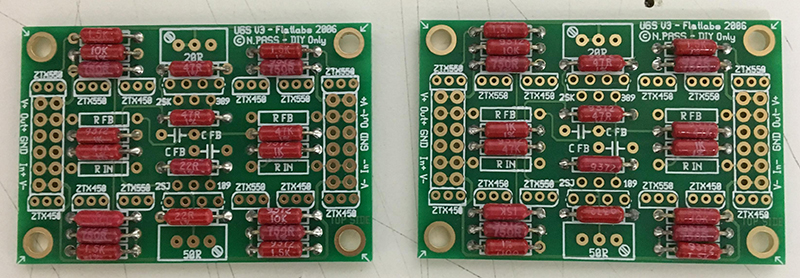

Gain trinnene som ble publisert på det Franske forumet er UGS V3 (Design by "FlatLabs" 2006)
Slik ser de ut:

Mvh.
Johnny



[Aurora]

Det stemmer... jeg antar at det er kaskodene som er erstattet av FETs, samt utgangen..?



[Ine123]

Hei
Kaskodene er smd-bjt's , utgangene er matchede smd-fet's .

Mvh.
Johnny



[Ine123]

Two giants



[MusicBear]

Two giants

Fra to musikk giganter til deg selv som selvbygger gigant, forstod jeg det slik at du har fått bygget/frest ut fjernkontrollen selv?
I så fall, hvilken prosess var dette?

En venn av meg som har Densen, hver gang jeg var hos han ble jeg sittende med fjernkontrollen i hånda, faktisk uten å tenke over det, akkurat som det var nøkkelen til anlegget og dermed noe man holdt i så lenge man spilte.

Ellers, var en next product made by Halden Audio?



[Ine123]

Hei,
fjernkontrollen kommer fra RM : Musical Innovation (første vers.). Jeg har fått den omprogrammert til mitt behov, og har fått den eloksert i natur farge, lokalt.
Du kan lese mer om fjernkontrollen her: http://www.hifisentralen.no/forumet/diy-og-utvikling-ha-yttalere-forsterkere-etc/71960-ine-bygger-high-end-amplifiers-71.html#post2318894

Mvh.
Johnny



[El-retur]

Fant ikke de to andre,men ser at jims audio har begynnt med lignende greier med skikkelig uklart skjema..
Hvordan går det med kina ksa?
Målinger?



[Drossel]

Hei
Gain trinnene som ble publisert på det Franske forumet er UGS V3 (Design by "FlatLabs" 2006)
Slik ser de ut:

Vis vedlegget 492274

Mvh.
Johnny

Ppr modstande ?



[Ine123]

Hei

Det er ikke mitt kort, bildet er hentet fra DiyAudio. Er nok ikke Ppr motstander, men heller PRP. (PR9372 Series) .

Mvh.
Johnny



[Ine123]

Ine bygger Low End Amplifiers ?

Fant ikke de to andre,men ser at jims audio har begynnt med lignende greier med skikkelig uklart skjema..
Hvordan går det med kina ksa?
Målinger?

Hei
Har tenkt å prøve disse to Kinarøverne

Så får vi se om hvem som er best ? Hvis de i det hele tatt virker da, LoL .

Målinger ? Gjennomførte målinger er IKKE gratis, vi får se om de er verdt å måle ?

Link til det du mener er "noe lignende greier" fra Jims Audio ?

Mvh.
Johnny



[Drossel]

Fant ikke de to andre,men ser at jims audio har begynnt med lignende greier med skikkelig uklart skjema..
Hvordan går det med kina ksa?
Målinger?

Hei

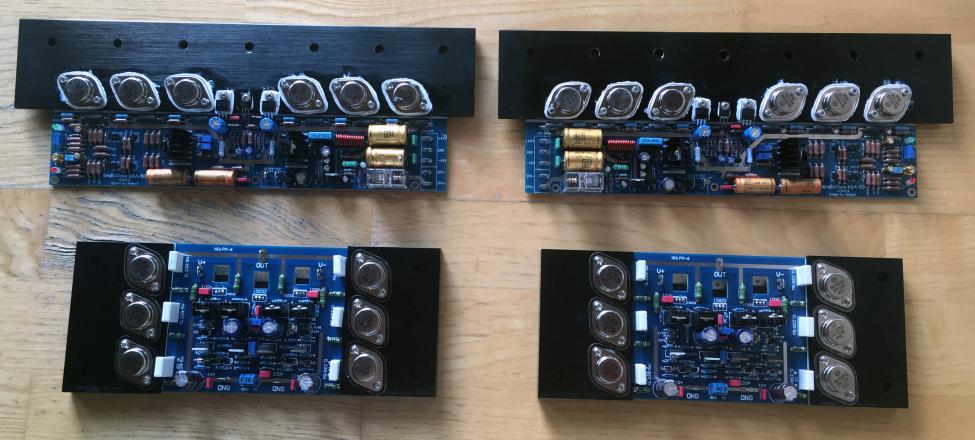

Har tenkt å prøve disse to Kinarøverne

Vis vedlegget 492802

Så får vi se om hvem som er best ? Hvis de i det hele tatt virker da, LoL .

Målinger ? Gjennomførte målinger er IKKE gratis, vi får se om de er verdt å måle ?

Link til det du mener er "noe lignende greier" fra Jims Audio ?

Mvh.
Johnny

Sætter garanti på at den underste virker og spiller rasende godt.



[Ine123]

Ine bygger Low End Amplifiers ?

Hei
Vi får se. Begge har de samme utgangs-transistorer, samme driver-transistorer, samme inngangstransistorer. Ganske likt.
Den øverste har dessuten Wishay/Dale motstander, og har mulighet for Low/High Bias switching (to pot.metere for bias justering). Elko Roe og Wima kondensatorer.

Liker dårlig at jeg nesten ikke kan se at det har vært brukt kjølepasta mellom utgangstranser og kjøleprofil på den nederste. Tørker heller bort overflødig pasta, da VET jeg at det har vært brukt.

Den øverste er en KSA 50 klone, den nederste KSA 100 klone. Begge blir prøvd i samme kabinett, og samme strømforsyning (2 x 45V). Betingelsene vil da være helt like.

Mvh.
Johnny



[Drossel]

Mine står nordpå i Nordsjælland til en lytteaften og de lyder begejstrede.



[El-retur]

Fant ikke de to andre,men ser at jims audio har begynnt med lignende greier med skikkelig uklart skjema..
Hvordan går det med kina ksa?
Målinger?

Hei
Har tenkt å prøve disse to Kinarøverne

Vis vedlegget 492802

Så får vi se om hvem som er best ? Hvis de i det hele tatt virker da, LoL .

Målinger ? Gjennomførte målinger er IKKE gratis, vi får se om de er verdt å måle ?

Link til det du mener er "noe lignende greier" fra Jims Audio ?

Mvh.
Johnny

Er dette noe lignende ? https://www.ebay.com/itm/Symmetric-...893256?hash=item4afb315188:g:79wAAOSwxp9W6Sc2

Blir spennende om kina ksa virker og eventuelt om de måler ok
Mangler ikke ksa100 2 par med utgangs transistorer?



[Ine123]

Ine bygger Low End Amplifiers ?

Er dette noe lignende ? https://www.ebay.com/itm/Symmetric-...893256?hash=item4afb315188:g:79wAAOSwxp9W6Sc2

Hei,
linken din fører til Jims Audio, med denne annonseteksten: "Symmetric bal in/out Pure Class A MOSFET amplifier PCB UGS UP !"
Hvis du gjør et Google søk på for eksempel: UGS UP , hva finner du da ?

[Blir spennende om kina ksa virker og eventuelt om de måler ok

Du er visst hissig på at jeg skal måle den ?

Det gjør jeg gjerne, hvis du betaler meg en dagslønn for å ta fri fra jobben, betaler bensinpenger fra Halden til Kongsberg tur/retur
(en tank, ca.700,-)
+ timeprisen til Armand, bare å si i fra

Mangler ikke ksa100 1 par med utgangs transistorer?

Hakke peiling ! Ikke vær så seriøs da, dette er jo bare et eksperiment med noe kinamikk, som påstår at det er ekte kloner ...........

Mvh.
Johnny



[El-retur]

Er dette noe lignende ? https://www.ebay.com/itm/Symmetric-...893256?hash=item4afb315188:g:79wAAOSwxp9W6Sc2

Hei,
linken din fører til Jims Audio, med denne annonseteksten: "Symmetric bal in/out Pure Class A MOSFET amplifier PCB UGS UP !"
Hvis du gjør et Google søk på for eksempel: UGS UP , hva finner du da ?

[Blir spennende om kina ksa virker og eventuelt om de måler ok

Du er visst hissig på at jeg skal måle den ?

Det gjør jeg gjerne, hvis du betaler meg en dagslønn for å ta fri fra jobben, betaler bensinpenger fra Halden til Kongsberg tur/retur
(en tank, ca.700,-)
+ timeprisen til Armand, bare å si i fra

Mangler ikke ksa100 1 par med utgangs transistorer?

Hakke peiling ! Ikke vær så seriøs da, dette er jo bare et eksperiment med noe kinamikk, som påstår at det er ekte kloner ...........

Mvh.
Johnny

Aner ikke har ikke googlet ugs up,bare dukket opp en annonse på fb og lurte på om det var noe lignende.
Er vel kanskje ikke verdt å få målt kina klonene,men hadde vært morro å se
Har noen kina ksa 50 kort lignende selv med 1 par for lite transistorer,fin lyd i de men ikke prøvd de noe særlig etter jeg fikk de til å virke skikkelig,der hadde jeg problemer med usymetrisk klipping eller hva jeg skal kalle det...



[Ine123]

Hei,
hvis du hadde googlet "UGS UP", ville du ha funnet dette: My UGS UP Amplifier - diyAudio . En meget god effekt forsterker. Du trenger ikke handle pcb's fra Jims Audio, gerber-filene ligger på nettet. Legger ved det "utydelige" skjemaet

Vis vedlegget UpSchemasV2.pdf

Bare å begynne å bestille kort og deler !

Hadde vært moro om noen her på forumet hadde gitt seg i kast med å bygge denne, jeg har altfor mange uferdige prosjekter gående

Når det gjelder kort til min UGS pre-amp, glem det......Alex sitter på gerber-filene, og han sitter GODT på de !

Gerber-filene til UGS-6 modulene med adapter-kort: Kun min samarbeidspartner og jeg som har de. Jeg donerte bort ett sett med pcb's til Alex som takk for alt arbeide han har lagt ned i denne konstruksjonen . Håper han får tid til å bygge og teste dem

Er vel kanskje ikke verdt å få målt kina klonene,men hadde vært morro å se

Går greit det, hvis du betaler ?

Mvh.
Johnny



[El-retur]

Kunne jo vært kjekt å bygge,ser jeg har de fleste delene også,men har mistet litt lysten til diy,eller har jo lyst men vet ikke hva jeg har lyst til
Dansken vil sikkert betale for målinger



[Ine123]

Hei,

ser jeg har de fleste delene også

Slutt nå å tulle, tror ikke du har sett B.O.M ?

Skal virkelig noe til at man har de fleste av disse delene på "eget" lager. Jeg kjøper dessverre ikke slike uttalelser, sorry.

Vel, her er den (En kanal), da dette er mono-trinn. Engelsk vers. på side 2.



[shiva12]

Hei
Vi får se. Begge har de samme utgangs-transistorer, samme driver-transistorer, samme inngangstransistorer. Ganske likt.
Den øverste har dessuten Wishay/Dale motstander, og har mulighet for Low/High Bias switching (to pot.metere for bias justering). Elko Roe og Wima kondensatorer.

Liker dårlig at jeg nesten ikke kan se at det har vært brukt kjølepasta mellom utgangstranser og kjøleprofil på den nederste. Tørker heller bort overflødig pasta, da VET jeg at det har vært brukt.

Den øverste er en KSA 50 klone, den nederste KSA 100 klone. Begge blir prøvd i samme kabinett, og samme strømforsyning (2 x 45V). Betingelsene vil da være helt like.

Mvh.
Johnny

Har du noen formening om TO-3 transistorene er ekte? Vanskelig å få veid dem når de er loddet fast, hehe!
Jeg kjøpte noe MJ + div fra Kina for en stund siden og fikk mistanke.

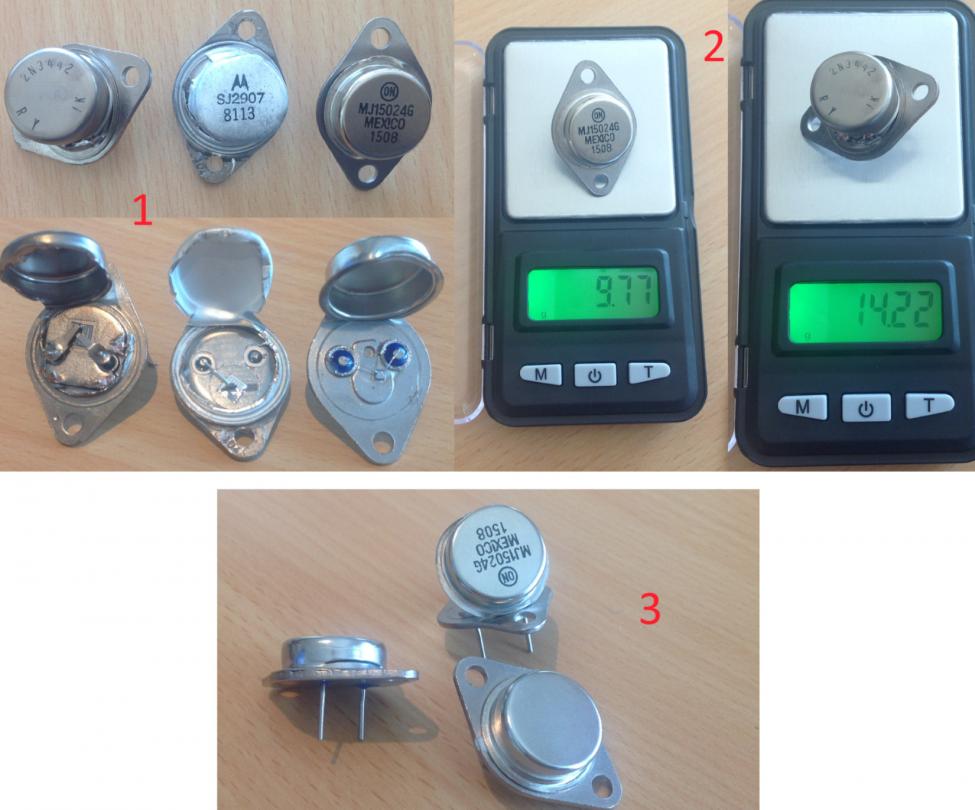

Vedlagte bilde viser vektforskjell og størresle på chip'en.

Antar at man skjønner at det er MJ15024G som er fake... De andre tok jeg fra skuffen, som referanse.

Symptomer på fake TO-3:

* For lette
* Merking kan gnis bort med tommelen
* Dårlig konstruksjon - åpnes lett med skrutrekker og hammer. (Se bildene av originale TO-3, som er maltraktert under åpning)
* Knøttliten chip



[Drossel]

Så længe clonerne spiller fantastisk spekulerer jeg ikke på om noget er fake. Motorola laver dem ikke mere men de bliver lavet på licens Mexico. Og ja orginalerne fra Motorola går for å være bedre.



[Ine123]

Ine bygger Low End Amplifiers ?

Hei

Drossel Motorola laver dem ikke mere men de bliver lavet på licens Mexico. Og ja orginalerne fra Motorola går for å være bedre.

Helt riktig som Drossel sier. Man kan få kjøpt disse transene fra både DigiKey og Mouser. Koster ca. 45,- for 1 stk. og ca. 32,- pr. stk. hvis man kjøper 100 stk.

Symptomer på fake TO-3:

* For lette
* Merking kan gnis bort med tommelen

Har nå sittet og gnidd tommelen på skriften på mine. Får ingenting bort. Gnidde så lenge med Isopropanol, får fortsatt ikke bort skriften.

Om kineserne har giddet å kopiere disse, vet jeg ikke, prisen pr. stk. må jo være ganske lav ved innkjøp av for eks. 1000 stk. eller flere ?
En måte å finne dette ut på ,må være å bestille et par fra Mouser, sprette de og sammenligne med en transe fra Kina-kortene .

Mvh.
Johnny



[gwrskien]

Du kan vel kjøre kurver og sjekke egenskaper på transistorer..Gir vel en pekepinne. Kjøp en Peak DCA-75.. Superkjekk.
