Ine bygger High End Amplifiers

[sclalars]

Detta så berre lekkert ut. Låter det like fint som det ser ut?



[bambadoo]

Når skal du spyle den med linolje og bake i ovnen?



[pellesmil]

Nydelig arbeid,
Sluttresultatet ligger i detaljene



[MusicBear]

Detta så berre lekkert ut. Låter det like fint som det ser ut?

Jeg spør om det samme, (selvfølgelig) uten at det er uhøflig ment.

Og bøyer meg i støvet og gratulerer deg med et arbeid, resultat og guttaktig entusiasme som er påfyll i hverdagen for ellers slitne hjerneceller. RESPEKT!



[Ine123]

Hei til alle

SRM
Meget flott utført Johnny! Tenker det er godt å sette på lokket?
Jobben du har gjort på innsiden står nok ikke tilbake for noe som helst som man kan kjøpe for penger.

Tusen takk SRM. Ja, det var veldig greit å få skrudd på lokket til slutt. Denne pre-ampe bydde på flere problemer som måtte løses, enn påtenkt.

Sluket
Årets suverene vinner av "No Rat's Nest" DIY prisen SlukApprobert noe så inn i helvete.... Gratulasjoner er på sin plass.

Tusen takk. Slukapprobert ? Jo, jeg takker jeg

oks81
Dette er et helt fantastisk bygg!!! Gratulerer så mye!!

Tusen takk oks81

Aurora
Glitrende!! All my hats off - bowing deep!

Tusen takk Aurora Hvor mange hatter har du ?

inselwind
Nydelig utført arbeide.. Disse vidundrene må jeg få se live en dag.

Tusen takk ! Tar den med når de flotte høytalerene dine er ferdige. De må jeg få oppleve !

Tor-S
Grisefint arbeid Johnny! Hvordan låter det?

Tusen takk ! Hvordan den låter, kommer jeg til å overlate til andre å bedømme. Der er jeg ganske inhabil.

Ingeniøren
Veldig bra og vakkert arbeid Johnny !
Skulle det være noe som jeg ville gjort annerledes så hadde det vært å fjerne plaststrømpene og i sted sydd kabelen med tråd med skikkelige knekker. Men det er nå meg - petimeteren

Tusen takk Ikke helt enig med deg ang. sying av kabel. Blir litt for mye 60-tall elektronikk eller hardwirede rørforsterkere ?

Final
Gratulerer - mer enn imponert -

Tusen takk

Trondmeg
Gratulerer med flott gjennomført prosjekt. Fantastisk!

Tusen takk Trond

sclalars
Detta så berre lekkert ut. Låter det like fint som det ser ut?

Tusen takk ! Håper den låter bra også. Pass Labs får jo godkjent, så ?

bambadoo
Når skal du spyle den med linolje og bake i ovnen?

He,he....

pellesmil
Nydelig arbeid,
Sluttresultatet ligger i detaljene

Tusen takk .Er over middels interessert i detaljer, ja

Jeg spør om det samme, (selvfølgelig) uten at det er uhøflig ment.
Og bøyer meg i støvet og gratulerer deg med et arbeid, resultat og guttaktig entusiasme som er påfyll i hverdagen for ellers slitne hjerneceller. RESPEKT!

Tusen takk ! Om lyden står til forventningene, får andre bedømme ganske snart.

Mvh.
Johnny



[HAREPUSEN]

den ble kjempe fin den Halden Audioen " mye fint arbeid der , men jammen synes jeg Borbelyen var rå også, ikke minst utseende messing m detaljer som
chocke / ccs shunt supplyen og motor dreven attenuator
Blir det en pass lab / borbely duell test nå ?
Gleder meg til du starter opp med MIllene jeg



[Ine123]

Hei Harepusen

Borbely pre-ampen ja Hadde helt glemt hvor tung denne ble, 20Kg ! Vet godt hvordan den lyder nå, og det er ikke dårlig. Den har også en herlig remote i massiv aluminium, men kun med volume up/down.

Borbely Millennium slutt-trinnet har stått på vent lenge nå, men Pass Kl.A blir bygd først. sorry. Blir aldri helt fornøyd i den lille knollen min, hvordan jeg skal løse layout i kabinettet av denne forsterkeren. Dessuten må jeg få støpt inn den massive 3Kva trafoen fra Toroidy inn i et "spann" . Har ikke testet denne trafoen, men av andres erfaringer så bør plastikken fjernes på denne, og så støpe den inn i en metall-"bøtte" med epoksy. (Den kan virke noe løst viklet.........)

Burde egentlig få gjort denne ferdig snart, da kabinettet er dritfint. Kabinettet, fra tidligere i tråden : http://www.hifisentralen.no/forumet/diy-og-utvikling-ha-yttalere-forsterkere-etc/71960-ine-bygger-high-end-amplifiers-18.html#post1893575

Mvh.
Johnny



[Ine123]

Hei
Her ble det jammen mye "sikringsprat" Går greit det, utrolig hva som finnes !
Hvis det skulle bli trangt om plassen i kabinettet, så har jeg originalen (1-polet) liggende. Men, jeg prøver å få plass til den 2-polede.

Vis vedlegget 476407

Hei

Kom noen pakker i dag Her er 2-pol vers. av automatsikringen. Tror jeg skal få plass til den. Greit å kunne bryte begge fasene.

Dessuten: Matchede NOS Toshiba 2SJ74BL og 2SK170 BL . 4 matchede quad av J74 (16 stk.) og 4 matche par av K170 (8 stk.)
Fra en høyst pålitelig og anerkjent kilde De er til et helt annet prosjekt for 2018. Ikke spør hva de koster, de er dyre

Mvh.
Johnny



[Drossel]

Mener da å huske at salig Duelund hadde noe opplegg med gammeldagse sikringer og bakelitt-innmat i sikringsskapet, eller er det jeg som husker syner?

Johan-Kr

Steen kunne ikke li keramik og med god grund.



[Ine123]

Sitat fra oen

Informasjon om bygge aktivitet vi ikke skal få noen informasjon om er det alt for lite av på sentralen.

Det burde være mange flere som bygger ting de ikke ønsker å informere om.

Tolker den den som ren ironi ?



[Ine123]

Informasjon om bygge aktivitet vi ikke skal få noen informasjon om er det alt for lite av på sentralen.

Det burde være mange flere som bygger ting de ikke ønsker å informere om.

Da har jeg slettet innlegget. Kommer ikke noe mer herfra om noe som helst.



[Ingeniøren]

Informasjon om bygge aktivitet vi ikke skal få noen informasjon om er det alt for lite av på sentralen.

Det burde være mange flere som bygger ting de ikke ønsker å informere om.

Da har jeg slettet innlegget. Kommer ikke noe mer herfra om noe som helst.

Det vil vi ikke ha noe av - bare forsett som du pleier



[MusicBear]

Informasjon om bygge aktivitet vi ikke skal få noen informasjon om er det alt for lite av på sentralen.

Det burde være mange flere som bygger ting de ikke ønsker å informere om.

Da har jeg slettet innlegget. Kommer ikke noe mer herfra om noe som helst.

Det vil vi ikke ha noe av - bare forsett som du pleier

...Og aller helst MYE MER - en herlig fryd å fryde seg over hva noen klarer som andre knapt tør drømme om å få ned som en grovskisse på et grovt papir med en grov blyant - i forhold til deg J.R.



[oks81]

Informasjon om bygge aktivitet vi ikke skal få noen informasjon om er det alt for lite av på sentralen.

Det burde være mange flere som bygger ting de ikke ønsker å informere om.

Da har jeg slettet innlegget. Kommer ikke noe mer herfra om noe som helst.

ØYY!!!
Innlegget ditt var helt fint JR!!
Er nok en spøk fra oen, ser det ikke som noe annet!



[Ine123]

Hei oks81

Så ikke en slik i slutten på innlegget til @oen ? Han har nå feiga ut, med å slette hele innlegget, uten noen form for begrunnelse . Jeg orker bare ikke sånt piss. I min tråd har jeg forklart nesten alt ned til minste detalj, med hundredevis av bilder av mine byggeprosjekter.

Denne gang var det en liten post om et "sideprosjekt" til de større P.L Kl.A slutt-trinna. Jeg prøvde å fortelle at det var satt ganske harde restriksjoner om publisering av dette prosjektet, da det er et kommersielt produkt, som er i daglig salg.

Jeg prøver bare å fortelle hvilke prosjekter jeg holder på med, ikke noe mer. Jeg var dessuten villig til å legge ut utvendige bilder av konstruksjonen, noe som tydeligvis ikke var "godt nok" ?

Nok er "nok" for min del.

Moderatorer : Vær vennlig å stenge denne tråden.

Mvh.
Johnny



[Sluket]

WTF?



[Trondmeg]

Hei oks81

Så ikke en slik i slutten på innlegget til @oen ? Han har nå feiga ut, med å slette hele innlegget, uten noen form for begrunnelse . Jeg orker bare ikke sånt piss. I min tråd har jeg forklart nesten alt ned til minste detalj, med hundredevis av bilder av mine byggeprosjekter.

Denne gang var det en liten post om et "sideprosjekt" til de større P.L Kl.A slutt-trinna. Jeg prøvde å fortelle at det var satt ganske harde restriksjoner om publisering av dette prosjektet, da det er et kommersielt produkt, som er i daglig salg.

Jeg prøver bare å fortelle hvilke prosjekter jeg holder på med, ikke noe mer. Jeg var dessuten villig til å legge ut utvendige bilder av konstruksjonen, noe som tydeligvis ikke var "godt nok" ?

Nok er "nok" for min del.

Moderatorer : Vær vennlig å stenge denne tråden.

Mvh.
Johnny

Slutt å tøyse nå. Dette er en flott tråd med fantastiske byggeprosjekter. Om du ser ett råttent eple på bakken så ikke glem at du har en eplehage full med friske fine epler. Ha god vinterferie nå så følges vi over ferien .



[Drossel]

Rolig nu Lne. Drastisk å lukke tråden.



[El-retur]

Synes du er litt vel hårsår j.r og det ødelegger litt,fantasiske bygg du holder på med og kjekt å følge med på,men her må en virkelig passe munnen for at ikke ting skal bli misforstått.

Mvh



[Ine123]

Hei

Da har jeg åpnet tråden igjen, etter å ha skaffet meg et "bullshit-filter" Vet ikke hvor godt det virker ennå ?

Jeg var hos Armand i går, for endelige målinger av pre-ampen. Meget spennende ! Det ble gjort eksakt samme målinger som Sterophile gjorde på Pass Labs XP-30.
Se her: https://www.stereophile.com/content/pass-laboratories-xp-30-line-preamplifier-measurements

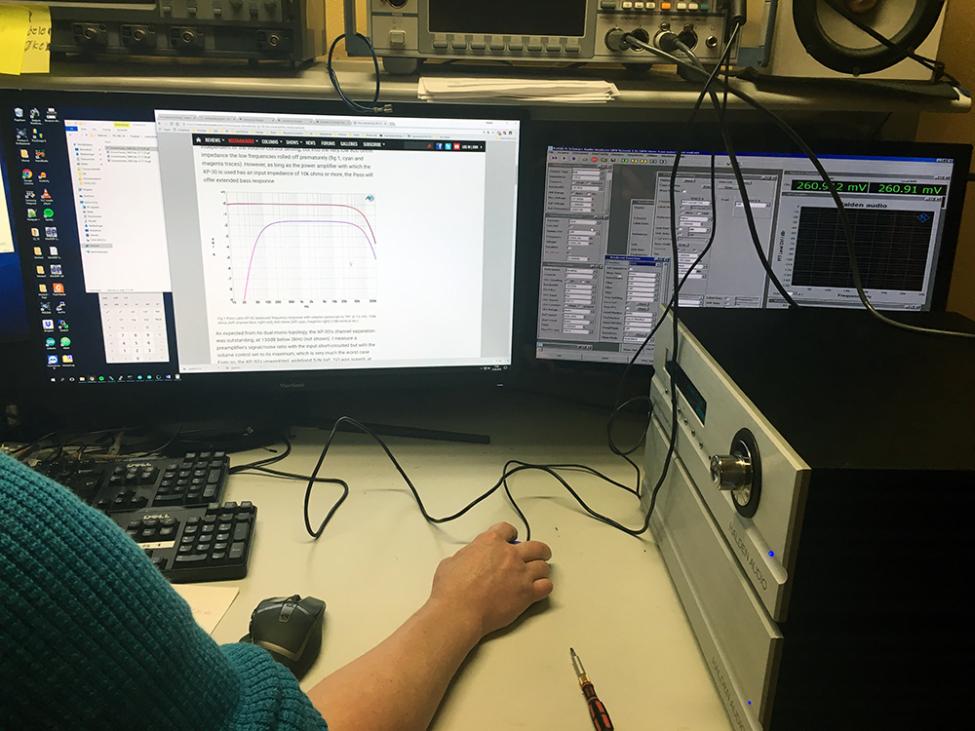

Her er Armand i aksjon:

@Armand: Du kan legge ut målingene med noen kommentarer her i tråden, når du får redigert det ferdig

Tusen takk til Armand for godt utført arbeide.

Mvh.
Johnny



[Johannesen]

godt å ha deg på plass igjen..meget spennende å følge med på det fantastiske arbeidet ditt med disse godsakene



[E.H.]

Der var det opptart igjen ja, jeg var litt redd vi gikk glipp av fortsettelsen en stund, godt å se vi er på rett spor igjen.
Disse er kanskje ikke ideelle for internett men man skal vel ikke undervurdere en eventuell placeboeffekt.

Jeg sliter selv med filter, særlig på inngangene.
Føler filteret på utgangene fungerer tilfredstillende, men det er jo mulig andres inngangsfilter er enda mer fintfølende.



[inselwind]

Gratulerer så mye med utrolig flott gjennomført prosjekt og målinger som står i stil..
Gleder meg til å se og høre den i real life.



[Ingeniøren]

Godt å ha deg tilbake !



[soundscape]

Hyggelig at du deler - dette er beste byggetråden ever !



[Armand]

Målinger Halden Audio preamp

Johnny's preamp har nå vært gjennom en målerunde. Man kan jo måle alt mulig rart, så vi bestemte oss for å ta de samme målingene som John Atkinson hos Stereophile har gjort på Pass XP-30. Da får man et direkte sammenligningsgrunnlag med noe av det bedre som finnes der ute, og Johnnys preamp er jo også bygget for å være rimelig lik.

Først ute er linearitet ved lett last på 200k

Vi ser at den er helt flat og starter å rulle av ved 20kHz. (-0.25dB ved 20kHz). Dette er noe tidligere enn XP-30.


Linearitet ved unormalt tung last på 600 Ohm.

Vi ser at nivået synker med 12dB men den er like flat og fin. XP-30 sliter her i bassen, men på den annen side synker ikke denne like mye i nivå.
600 Ohm er uansett ikke i nærheten av en normal last.

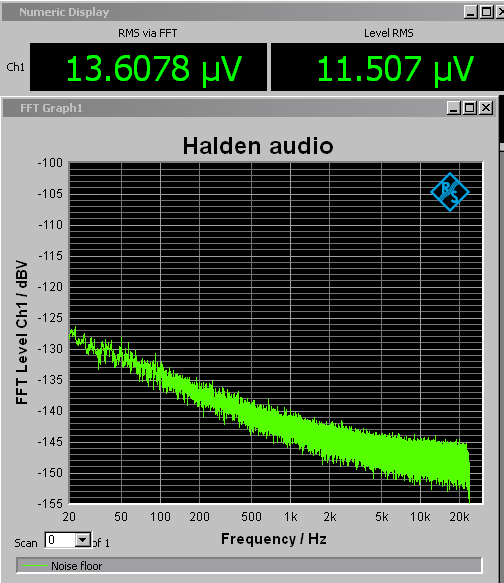

Noise.

Med monster power supplyet til Johnny er det ikke mye brum og støy å spore. Samtidig som den spiller et signal på 2V ved 1kHz ligger noise floor på under -130dB under 2V. Dette er støyfritt og vel så det.. XP-30 har rundt 10dB høyere støygulv.


THD+N som funkjson av spenning

Vi ser en liten "hiccup" fra måleistrumentet mitt når det bytter måleområde ved 200mV. Denne grafen er en kombinasjon av noise (N) og total harmonic distortion (THD) og forteller ganske mye. Opp til 2V er det støygulvet (N) som dominerer denne grafen. Grafen vil da synke etterhvert som signalet øker. Vi vet allerede at støygulvet er forsvinnende lavt så dette er mer enn godkjent. Fra 2V er det THD som bestemmer og vi får en økning av distortion etterhvert som signalet øker. Det at vi har et minimum rundt 2V passer perfekt siden dette er maksimum preampen må levere for at en typisk effektforsterker skal makse ut og gå i klipping
Vi ser at den klarer "latterlig" høye 20V RMS ved en forvrengning på kun 0,02% og klipper ikke før rundt 27V rms. (38V peak !!)

THD+N som funkjson av frekvens

Vi ser at forvrengningen øker ved økende frekvens. Jeg har tatt denne målingen med båndbredde på 250kHz. Det vil si at jeg har med alle overharmoniske forvrengningskomponenter selv ved 20kHz. Det er vanskelig å sammenligne denne målingen med XP-30 siden John ikke skriver noe om hvilken båndbredde han bruker. Hvis han f.eks bruker båndbredde 40kHz så vil kan kun ha med seg andre harmonisk forvrengning ved 20kHz.
Vi ser allikevel at Johnny's preamp begynner å stige noe tidligere enn XP-30.

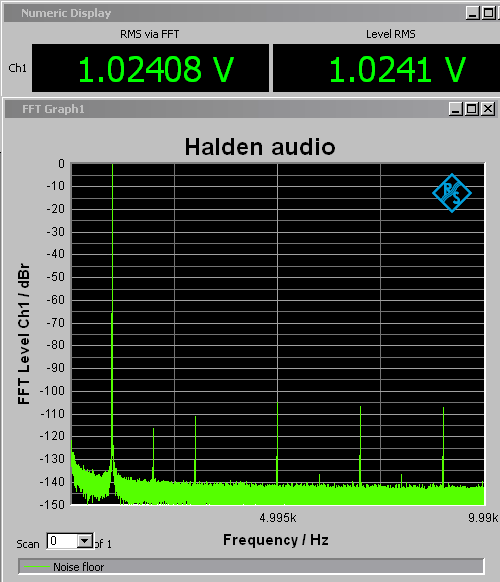

THD+N ved 1V og 1kHz

Her ser vi nøyaktig hvordan de overharmoniske fordeler seg ved et signal på 1V ved 1kHz. Den høyeste er femte harmonisk som ligger på -105dB. Dette er veldig likt XP-30 som har den høyeste på -110dB.

Intermodulasjon

Her spiller preampen to toner på 19k og 20k. Denne testen er egentlig en grusom test for enhver forsterker og viser ganske mye.
Testen er gjort med bånbredde på 250kHz.
Vi ser at de to nærmeste sidebåndene ligger på -80dB og vi får en stolpe ved 1kHz på -95dB.

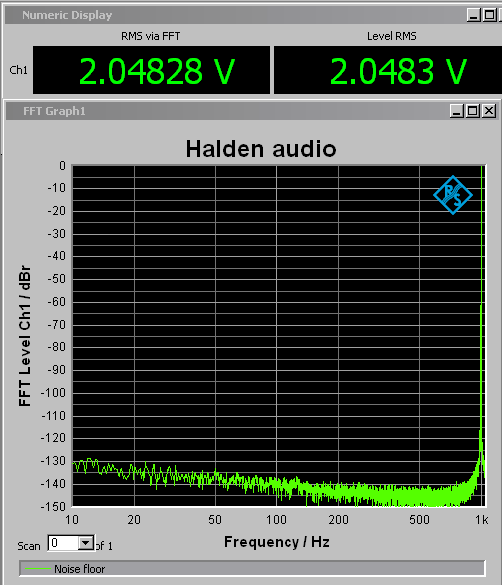

Noise floor.

Denne testen er ikke med på Stereophile sine målinger, men jeg tok den med for å vise hvor lavt støygulvet er også oppover i frekvens.


Konklusjon.
Preampen måler meget likt XP-30. Den har lavere støygulv, men ser ut til å ha litegrann høyere forvrengning oppover i frekvens. Ikke dårlig det når man tenker på at XP-30 koster 128.000,-
Gratulerer med et flott bygg som ikke bare ser helt profft ut, men også måler meget bra.



[Drossel]

Hjerteligt tillykke med det fine resultat.



[Ine123]

Hei Drossel

Tusen takk ! Much appreciated, when it comes from you

Mvh.
Johnny



[Audiomix]

Flott!
Skulle vært der.
Sovet i timen?
Jeg altså.



[Ine123]

Hei
nei du har ikke sovna i timen. Det var heller jeg som skulle ha sagt i fra at det ikke ville passe så bra likevel denne gangen. Det var en god del andre ting jeg ønsket å diskutere med Armand om, som var av mer privat karakter. Beklager så mye. Det kommer sikkert flere muligheter, er jo andre ting på trappene her som også skal måles når det er ferdig.
Mvh
Johnny



[SRM]

Fantastisk at DIY elektronikk underbygges med målinger. Du er vel av de første her på HFS som faktisk gjør det?
Gratulerer med virkelig gode resultater og kudos for at du har publisert det! (selv om det var Armand som stod for målingene) Selv hadde jeg vært usikker på hvordan mine DIY kreasjoner ville målt.

Dette vitner om at du vet hva du driver med.



[W.Sand]

Tråden er en fryd tvers gjennom. Gratulerer med superb bygg! DIY med målinger var det kun fordums High Fidelity som stilte opp med. I dag er det få medier som stiller med målinger. Heldigvis har vi Stereophile, Klang & Ton, Gravesen, Armand! m.fl som belyser den subjektive opplevelsen med målinger - når dette er mulig. (Ingen motsetninger i det). Så spørs det om den norske hifipresse kjenner sin besøkelsestid i Halden da, interessen for DIY synes laber. Rart, når salgbart råstoff for redaksjonene ligger nesten på dørmatta.



[Ine123]

Hei,
og tusen takk SRM

Ja, ville ha den målt, da oppbyggingen er ganske så tett på Pass Labs. Husk, samme gain modul (ren klone), og samme volume-chip.
Så jeg var villig til å bruke noen kroner på dette oppdraget, som ble perfekt utført av Armand .

Denne pre-ampen har kostet en del kroner å bygge, så hvorfor ikke bruke noen kroner på en profesjonell måling av den ? Det underbygger jo bare at man har gjort noe riktig

Mvh.
Johnny



[SRM]

Hei,
og tusen takk SRM

Ja, ville ha den målt, da oppbyggingen er ganske så tett på Pass Labs. Husk, same gain modul (ren klone), og samme volume-chip.
Så jeg var villig til å bruke noen kroner på dette oppdraget, som ble perfekt utført av Armand .

Denne pre-ampen har kostet en del kroner å bygge, så hvorfor ikke bruke noen kroner på en profesjonell måling av den ? Det underbygger jo bare at man har gjort noe riktig

Mvh.
Johnny

Kudos til deg for det. Dette er hva hifibransjen mangler, målinger for å underbygge deres påstander. Noe slikt kommer neppe med det første.
Må si jeg ble meget imponert over målingene. Selv om designet i seg selv ikke er ditt så skal det mye tid og kunnskap til for å oppnå slike resultater.
Mange kan samle sammen noen komponenter etter et gitt skjema, men at resultatet blir så bra er neppe en tilfeldighet. Det krever en viss kunnskap.



[Ine123]

Tråden er en fryd tvers gjennom. Gratulerer med superb bygg! DIY med målinger var det kun fordums High Fidelity som stilte opp med. I dag er det få medier som stiller med målinger. Heldigvis har vi Stereophile, Klang & Ton, Gravesen, Armand! m.fl som belyser den subjektive opplevelsen med målinger - når dette er mulig. (Ingen motsetninger i det). Så spørs det om den norske hifipresse kjenner sin besøkelsestid i Halden da, interessen for DIY synes laber. Rart, når salgbart råstoff for redaksjonene ligger nesten på dørmatta.

Hei,
og tusen takk Jeg må jo bare si at din tråd er bare like herlig lesning. Snekker og høyttaler kunnskaper på et høyt nivå. Selv har jeg ti tommeltotter når det kommer til snekring. Følger alltid med i tråden din !.Jeg gleder meg til å se og høre dine siste kreasjoner, virkelig spennende saker med super finish og herlige detaljer.

Mvh.
Johnny



[lovemusikk]

Gratulerer igjen med kjempeflott forsterker.
Og gratulerer med noen sinnssyke gode målinger



[kjellben]

Hei Johnny.

Trodde du var borte. Jeg er en rør-mann, myself, men jeg er så vanvittig imponert over hva du får til. Jeg er veldig ofte å ser på hva du skriver og ser på bildene dine. Må bare bøye meg i støvet i dyyyp respekt. Mye å lære her. One of my favourite builders, du Johnny. Takk skal du ha. Håper på mye spennende fremover.

Mvh
Kjell



[Audiomix]

Hei
nei du har ikke sovna i timen. Det var heller jeg som skulle ha sagt i fra at det ikke ville passe så bra likevel denne gangen. Det var en god del andre ting jeg ønsket å diskutere med Armand om, som var av mer privat karakter. Beklager så mye. Det kommer sikkert flere muligheter, er jo andre ting på trappene her som også skal måles når det er ferdig.
Mvh
Johnny

Alt ok.
Armand er innen rekkevidde hvis jeg har noe å drøfte med han. Alltid hjelpsom.



[Ine123]

Hei Johnny.

Trodde du var borte. Jeg er en rør-mann, myself, men jeg er så vanvittig imponert over hva du får til. Jeg er veldig ofte å ser på hva du skriver og ser på bildene dine. Må bare bøye meg i støvet i dyyyp respekt. Mye å lære her. One of my favourite builders, du Johnny. Takk skal du ha. Håper på mye spennende fremover.

Mvh
Kjell

Hei
Tusen takk kjellben. Joda, jeg kan garantere deg at det kommer flere spennende saker fremover
"Noe" skal jo henge på denne pre-ampen . Dog skal det sies at jeg er en "slow builder", så ha tålmodighet, hehe...

Jeg kan vise et bilde av styrekortet/betjeningskortet til mitt lille "sideprosjekt", og det er dessverre alt jeg kan vise av innmat til denne kreasjonen.
Det er (som tidligere nevnt, før jeg stengte tråden) satt strenge restriksjoner ang. publisering . Og det har jeg tenkt å overholde !

Jeg kan legge ut noen utvortes bilder, når kreasjonen er ferdig. Innmat: No go. Her er et bilde av styrekortet, spesialtegnet for mitt valg av switch og knapp. Samme knapp som brukes i pre-ampen, det må jo stå i stil

Styrekortet som blir montert bak frontplaten (uten komponenter montert) :



Og en anselig mengde komponenter som skal monteres på hovedkortet :



Mvh.
Johnny



[pellesmil]

Høres bra ut, vi gleder oss,
De bryterne var kule,
Har du mulighet til å dele PN på de om du vet det?

Mvh
Per
