Diverse Innmat.. Hva du vil!!!

[mwt]

På tide med noen fler bilder vel.........

Edge NL 10.1
Er sjefdesigneren en Happy Walley-veteran mont tro?

Hmmmmm...innmaten i denne Edge NL 10.1 lignet da til forveksling på Joachim Fragosos Medusa oppsett av ladelyttene i hans Aura Fidelity forsterkere ???
Hvem kom opp med denne ideèn først mon tro?

Nei, det eneste som ligner er bare laddelyttene i sirkel, det elementale og mest viktig ved å ha lyttene i en ring er ikke posisjonen men måtten de er koblet på... joakims sine elektrolytter kunne vært stablet opp hverandre, men allikevel koblet med en spesiell teknikken...at det ble i en sirkel ble bare pga praktisk layout -derifra navnet- på den edge kan man bare se en enkelt rail spening kabel til hver halv del av utgangstransistorene

Ellers har "forløperen" til Medusa finnes i de gamle forsterkere "brødboksene" som ble produsert for 10-15 år siden? Edge her vel ikke finnes som merke så lenge engang?

glemte forresten at "medusa" systemet også innfater høyttaler utgangene -joakims sin amp har ikke rellee eller termisk sikring i serie med utgangene -det har edge...



[wizard]

Krell Evolution 900e

2 stk 3000VA trafoer er skjult under kretskortet i front.



[mwt]

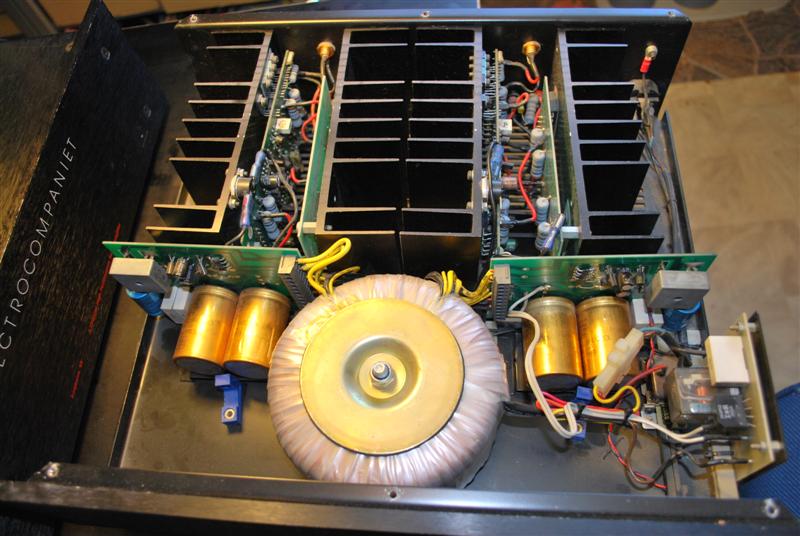

Electrocompaniet The 2 Channel Audio Amplifier

hvilken modell/utgave er dette? har høyttaler utgangene på sidene? morsomt å se den på innsiden da jeg holder på å skifte et "par kabler" på en aw65 som skal brukes midlertidig og jeg som mente at de få interne kablene på aw65 var dårlige greier... skifter forresten til solid kåre -bare for å prøve all snakk om kåre ;D



[schitzo]

Electrocompaniet The 2 Channel Audio Amplifier

hvilken modell/utgave er dette? har høyttaler utgangene på sidene? morsomt å se den på innsiden da jeg holder på å skifte et "par kabler" på en aw65 som skal brukes midlertidig og jeg som mente at de få interne kablene på aw65 var dårlige greier... skifter forresten til solid kåre -bare for å prøve all snakk om kåre ;D

Dette er en prototype som etter sigende har litt bedre lyd enn produksjonsmodellen , andre printkort med kortere baner etc. Men den kom for sent , da deler til produksjonene allerede var bestilt.
Fikk den av han som lagde printkorta da vi ryddet lagret hans.

Spiller ihvertfall nydelig.



[mwt]

Electrocompaniet The 2 Channel Audio Amplifier

hvilken modell/utgave er dette? har høyttaler utgangene på sidene? morsomt å se den på innsiden da jeg holder på å skifte et "par kabler" på en aw65 som skal brukes midlertidig og jeg som mente at de få interne kablene på aw65 var dårlige greier... skifter forresten til solid kåre -bare for å prøve all snakk om kåre ;D

Dette er en prototype som etter sigende har litt bedre lyd enn produksjonsmodellen , andre printkort med kortere baner etc. Men den kom for sent , da deler til produksjonene allerede var bestilt.
Fikk den av han som lagde printkorta da vi ryddet lagret hans.

Spiller ihvertfall nydelig.

derfor ja la merke til også noe så uvanlig som komponent plassering iforhold til kjøleribbene ikke vanlig produksjon elektronikk i disse moderne tider ja, den spiller nok bra den, men bare så mye tynne, lange og rotete med kabler og nettkablen rund omkring slik det IKKE burde gjøre

skal sette noen bilder av aw65 og aw100 så kan du se at her har de også brukt samme kretse layout til både høyre og venstre side og da sitter kjøleribben på samme side, lettere å se i aw65, men de 2 er helt identiske borsett fra flere utg. transistorer i aw100. -kanskje grunne til at de gikk over til innvendige kjøleribber? borsett fra å isolere varmen fra nærliggende ting

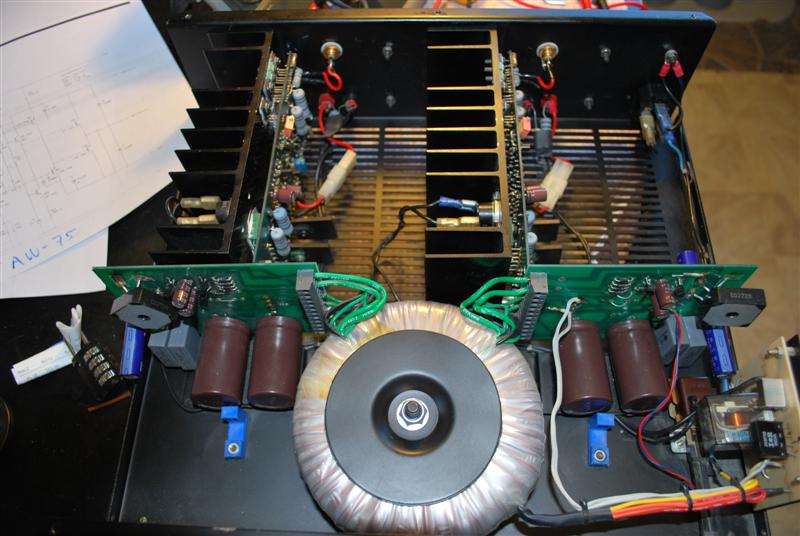

Electrocompaniet AW65


Electrocompaniet AW100



[wizard]

Audionet PAM G2



[wizard]

Audionet AMP



[wizard]

Norma IPA-140 integrert



[Bjørn ("Orso")]

Hegel (HD20 og HD10) og Hypex.



[LydMekk]

Noen andre enn meg som lurer på hvorfor Hegel 20 koster det dobbelte av 10 når vi ser på bildene over? Rimelig lik mengde innmat gitt...



[wizard]

Mark Levinson No.532H



[wizard]

Bricasti M1 Dac



[Milenko]

Cj premier ten:



[Milenko]

Muse model 160:



[Milenko]

Diy El34 set:



[Milenko]

An dac:



[mwt]

mange lekre innmat, men ofte kan man se at de som har fått/tatt den praktiske jobben med å montere, ikke har den rette teknisk innsikt, og derfor er det ofte merkelige løsninger på gode elektronikk kretser -skrek og gru: den nydelig Muse model 160: spolen i serie med utgangangen faktisk henger i løse lufta... og forundrer meg ikke om den spolen også spiller hørbar musikk faktisk, særlig der høyt. impedansen er lav

Men jeg hold på med en Electrocompaniet som opprinelig tenkte bare å skifte et par kabler, men endte med full "kårefisering" skal legge mer bilder i dedikert tema.

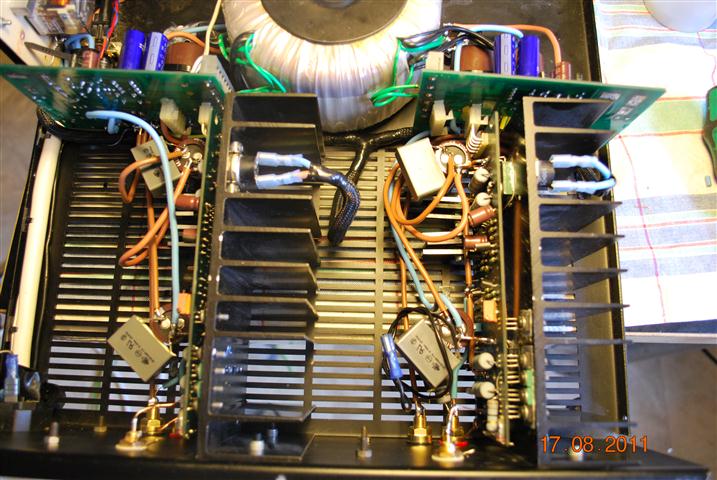

EC AW65


EC AW65 MSK-2.5 (med solid kåre 2.5)



[Milenko]

mange lekre innmat, men ofte kan man se at de som har fått/tatt den praktiske jobben med å montere, ikke har den rette teknisk innsikt, og derfor er det ofte merkelige løsninger på gode elektronikk kretser -skrek og gru: den nydelig Muse model 160: spolen i serie med utgangangen faktisk henger i løse lufta... og forundrer meg ikke om den spolen også spiller hørbar musikk faktisk, særlig der høyt. impedansen er lav

Men jeg hold på med en Electrocompaniet som opprinelig tenkte bare å skifte et par kabler, men endte med full "kårefisering" skal legge mer bilder i dedikert tema.

EC AW65


EC AW65 MSK-2.5 (med solid kåre 2.5)

Hei, har ikke lagt merke til den løse spolen/ikke tenkt over det...
Kanskje jeg burde feste dem, regner med spolene er de "røde" sakene... er nybegynner på slikt så all lærdom og forslag mottas med takk ...

El34 se ampen må nok gås over etterhvert også, har jo loddebolt også nå



[Leikis Lyd]

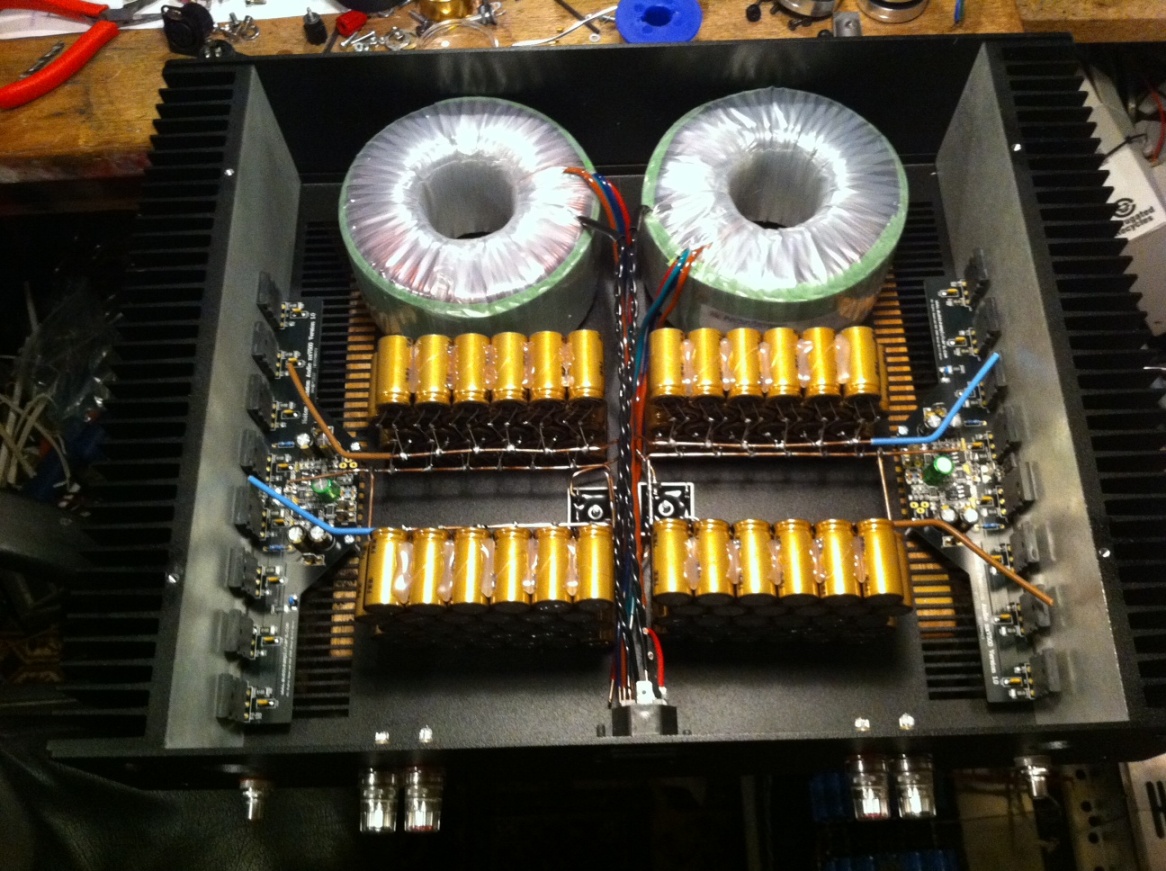

Her har vi innsiden av en Holton Precision Audio NXV-500 jeg bygde for en kompis.
Liker veldig godt korta fra Mr Holton



[mwt]

Her har vi innsiden av en Holton Precision Audio NXV-500 jeg bygde for en kompis.
Liker veldig godt korta fra Mr Holton

nydelig layout og så mange små parallel koblede kondensatorer er prikken over ien synes jeg MEN det kunne sees ut som om noen av kondensatorene var serie koblet?

milenko: det er nok best å fjerne hele spolen (den som ser ut slapp fjær ja ) og erstatte den med en bedre og større lednings bit, ved å fjerne den spolen skal teorisk basen bli stramere først og fremst (du fjerne jo noen meter med en tynn og lang ledning i serie med høyttalerne), sjelden er det bruk for den spolen på utgangen som er ment å unngå problemer med selvsving, men om du fjerner den følg litt med i begynnelsen og legg merke til om forsterkeren blir varmere enn før du fjernet spolen.

Ellers fin kretsløsning med separerte kondis bank per kanal -om det hadde vært koblet opp riktig jordingen til power supplyen og høyttalerne hentes på kondis banken til høyre side. Mest riktig når det først består av separerte kondensator bank er midtpunktet til trafo skal gå til hver jordings punk på høyre og venstre side og der ifra hentes også jord til høyttalerne hver for seg -om det har så veldig mye å si på lyden er en annen sak, men slik den er nå er rett og slett ikke riktig utført med tanken på grunn til valgt krets løsning.

AC kablene burde vært tvinnet og kortere også med resten av kablene. AC kablene til av/på brytteren rett over print kortet? Ja, man kommer lang med en loddebolt og tunga på rett plass, det krever at du er nøye med å koble ting akk like nøyaktig som det er gjørt original dog kortere, tykkere og bedre/riktig plasert



[larkus]

Analog Domain Apollo Monoblokk.
4000W/8?, 8000W/4?. Stabil i 2?

Sitat:
"
The Apollo is the most powerful member of the DX9 range. It is housed in our M4 chassis. Rated at 4,000W into 8 ohms and 8,000W into 4 ohms, the Apollo is one of the most powerful amplifiers ever built for home use, designed for precise amplification of audio signals in demanding installations.

The output stage features 100 high-performance audio-grade power transistors with a peak output current capacity of 720 amperes.

The high power output of the Apollo makes it especially suitable for driving the subwoofer/LF channel in a high-performance split system."



[bluesbreaker]

45 kg integrert forsterker



[wizard]

JMF Audio PRS 1.5 preamp



[utgatt19288]



[wizard]

Trigon Monolog



[wizard]

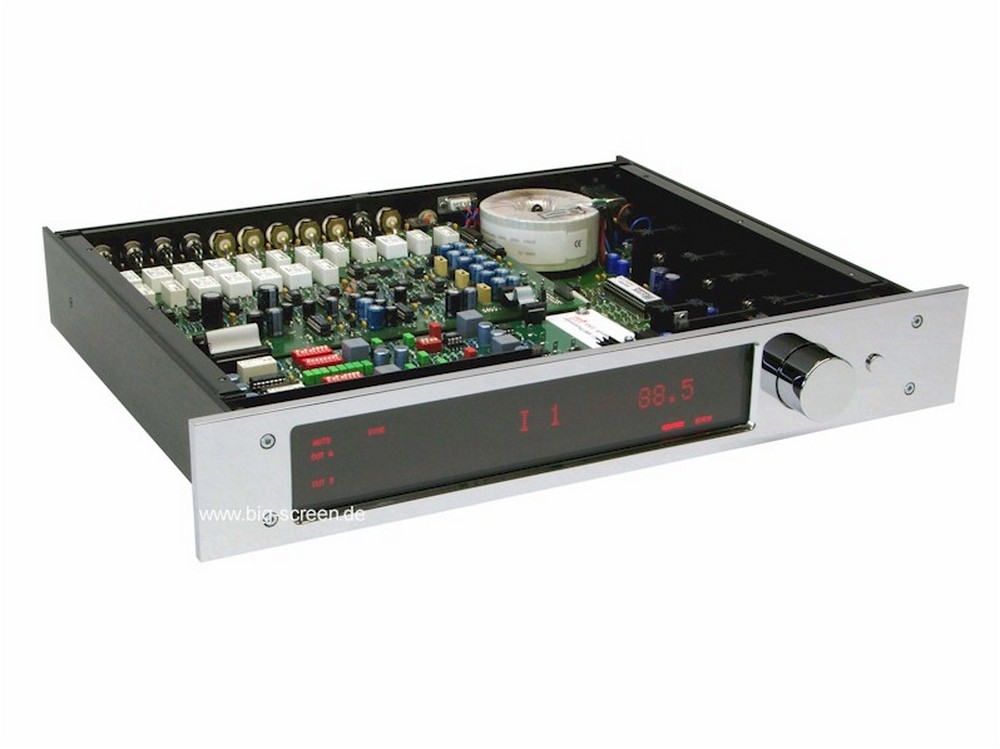

Restek Editor



[wizard]

Restek Emas



[wizard]

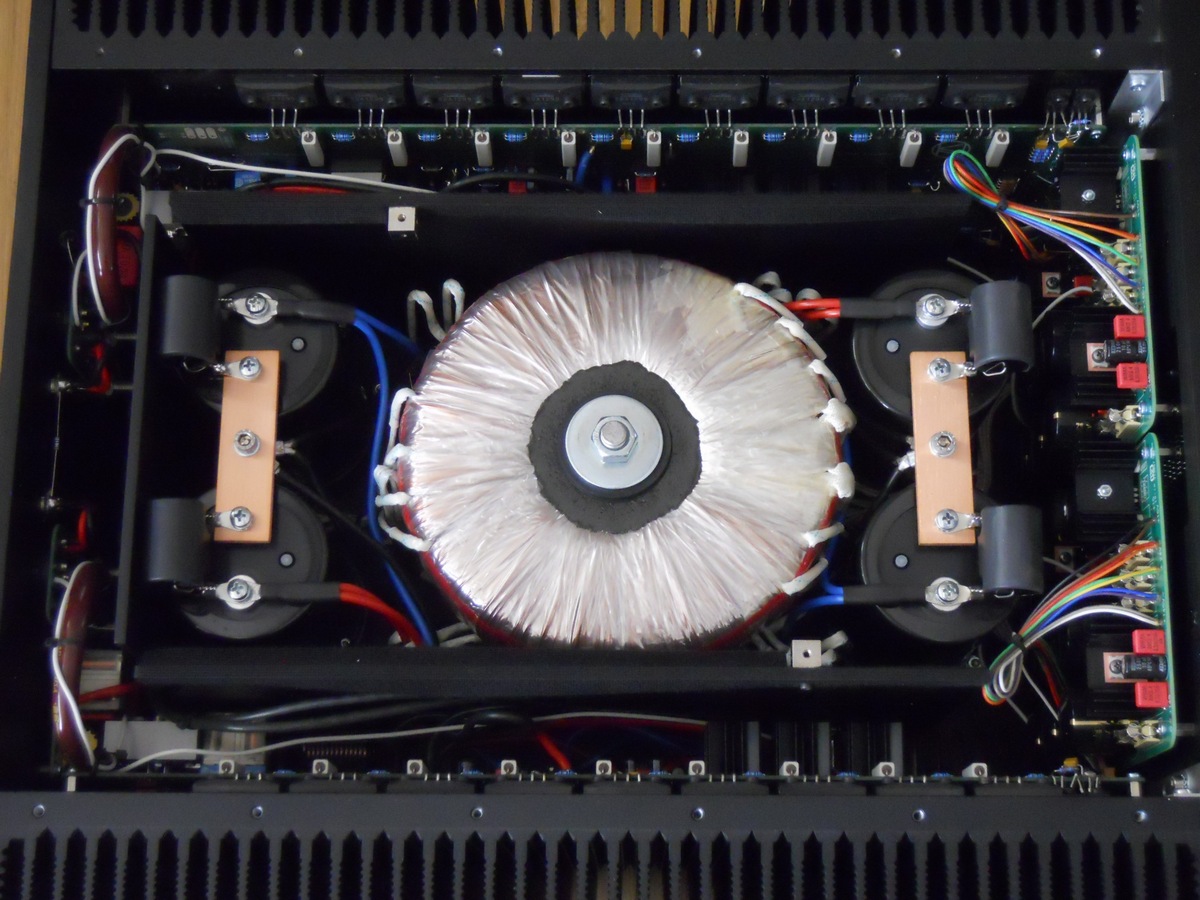

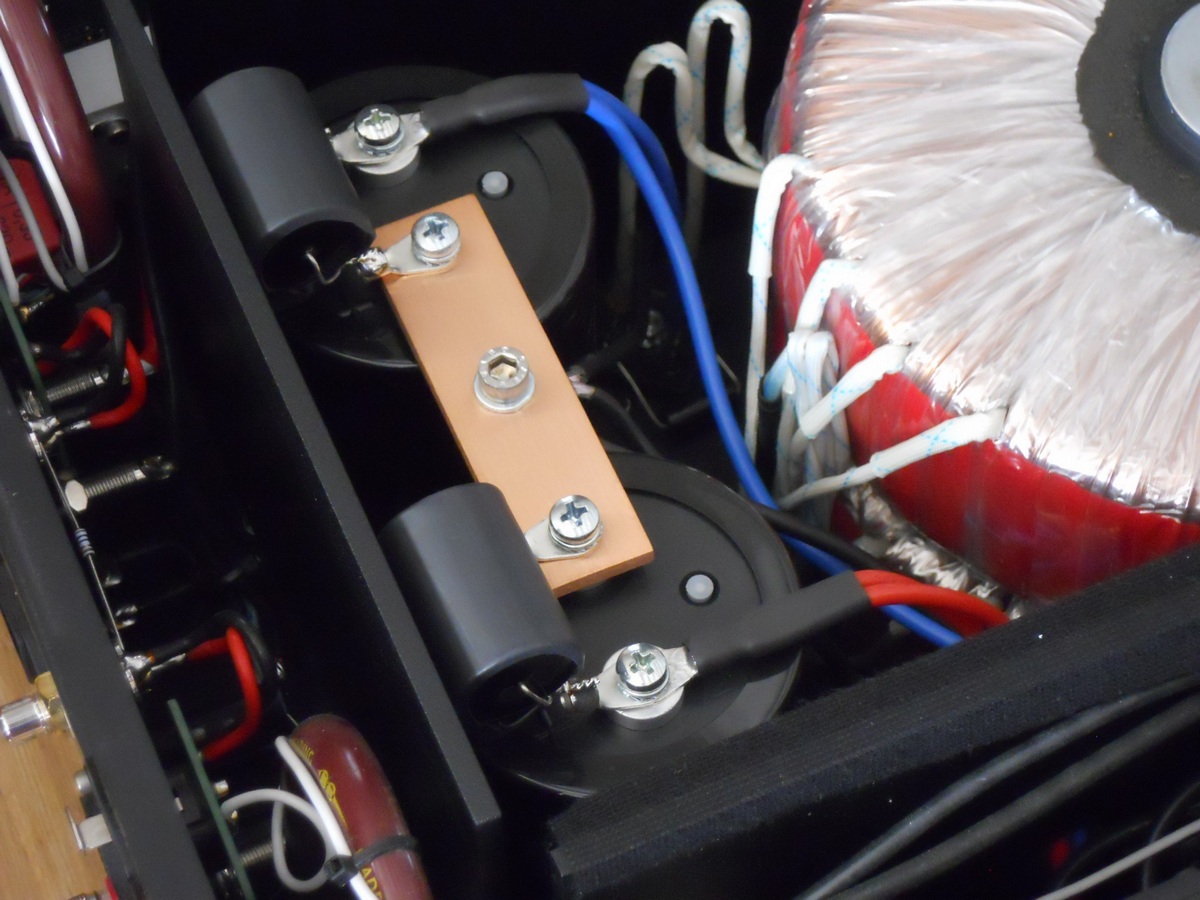

Karan S600



[wizard]

[No message]



[wizard]

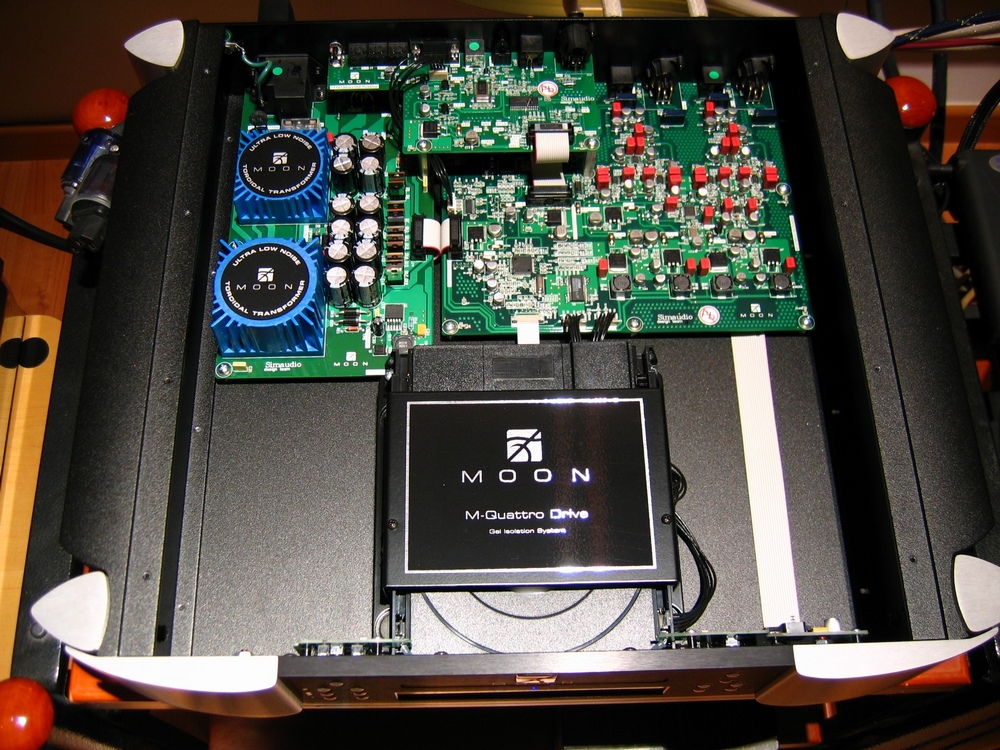

Simaudio Moon 650D DAC/transport



[Schumacher]

Dette er det ultimate drømmeforsterker-oppsettet!

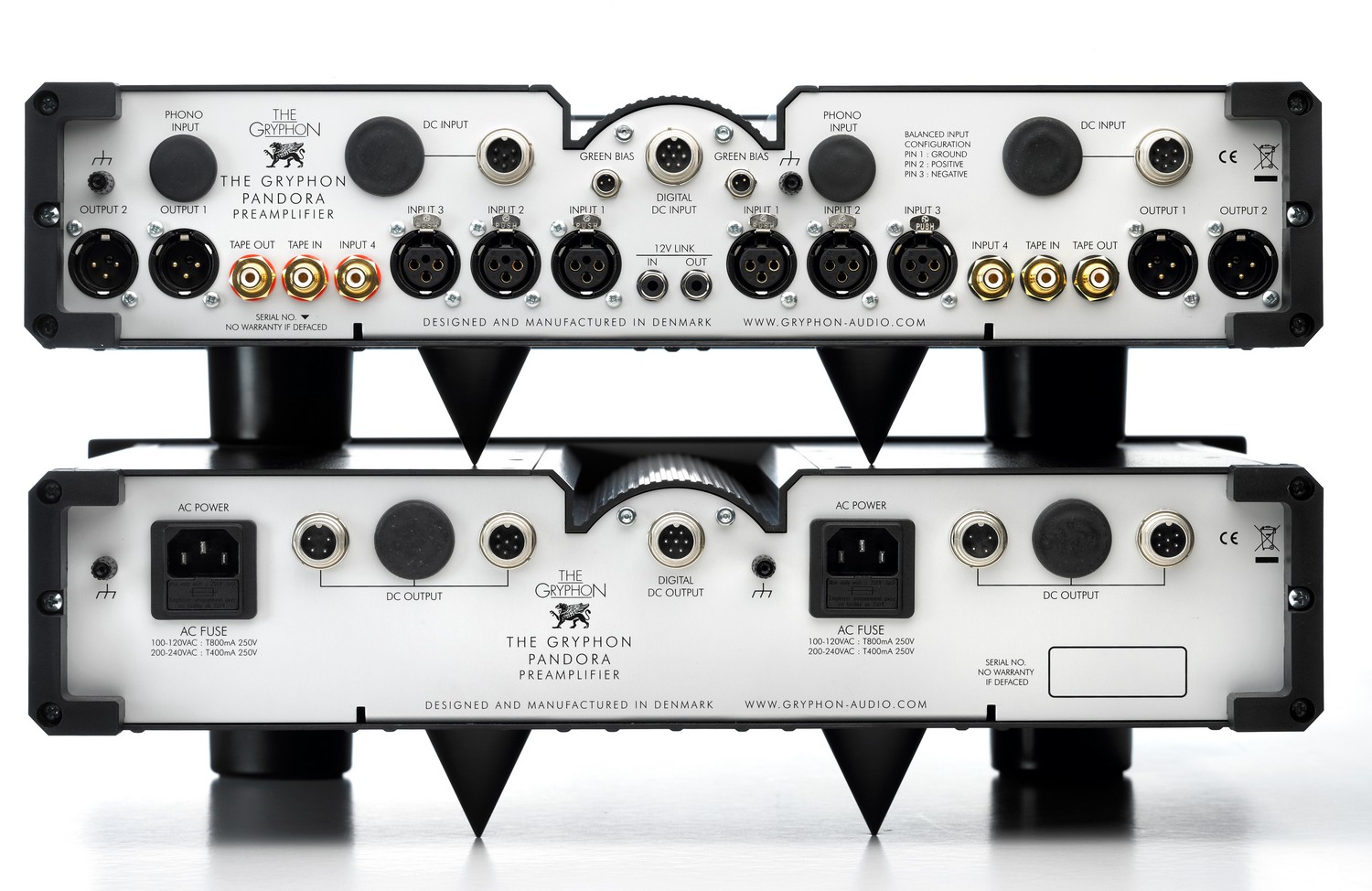

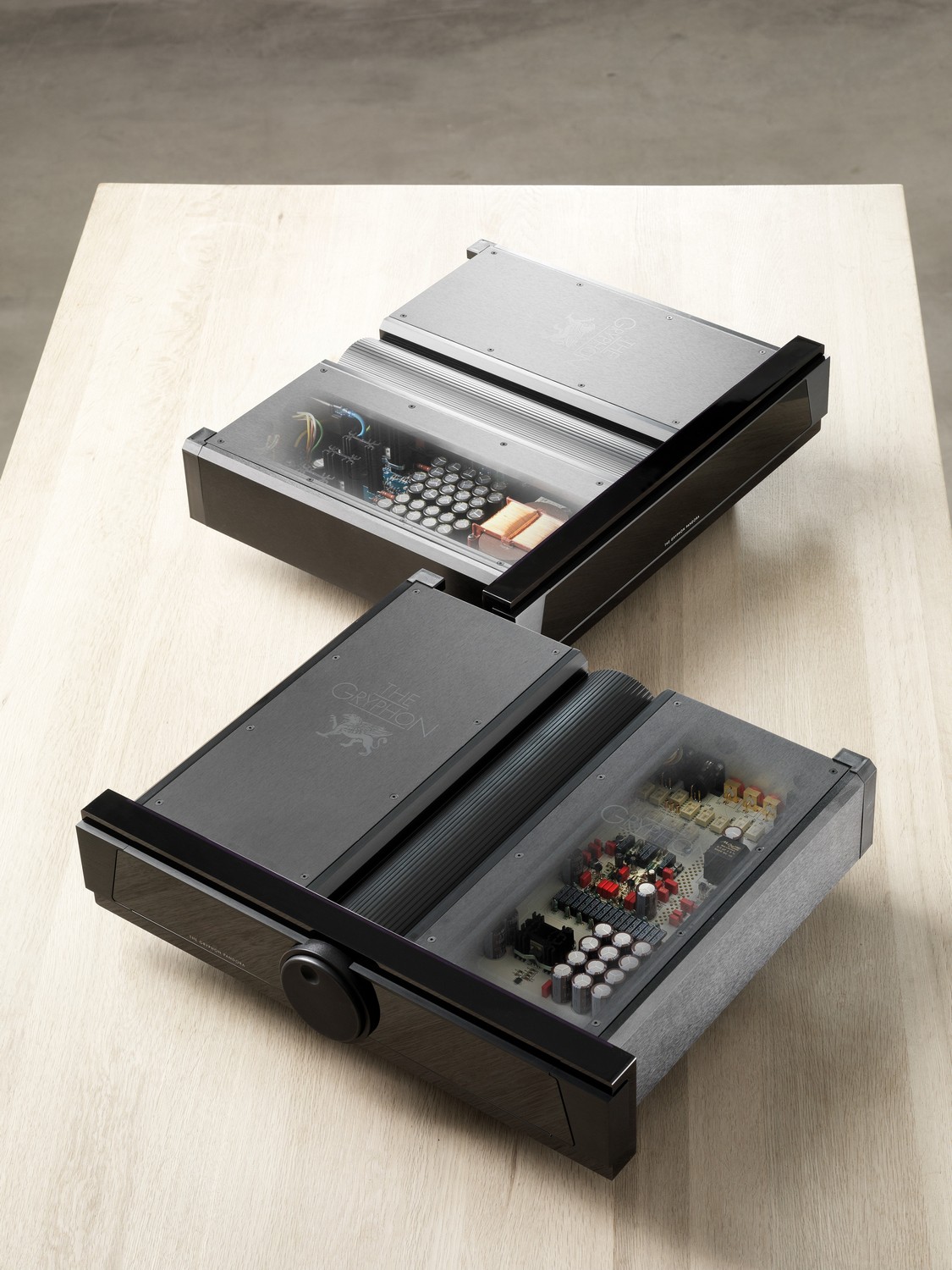

Pre-amp med egen strømforsyning Gryphon Pandora

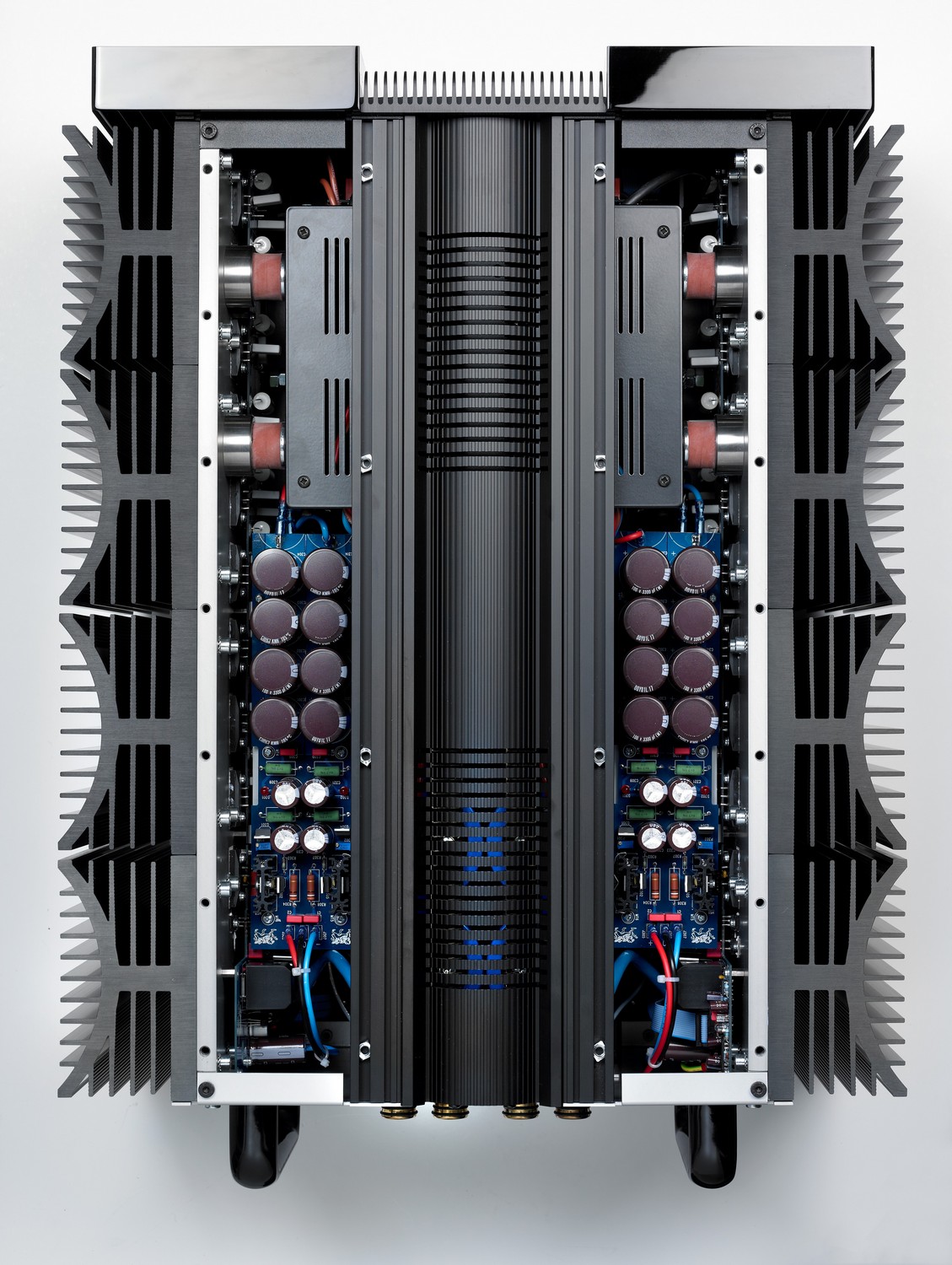

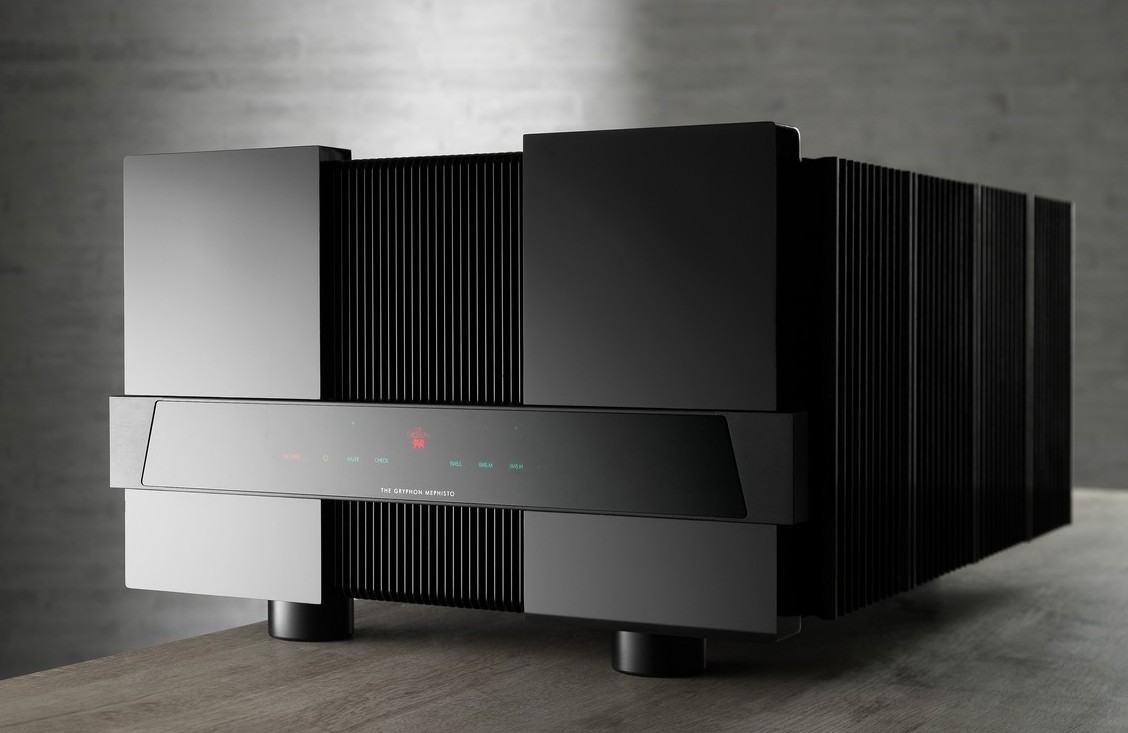

Effekt amp-Ren klasse A 2x175W i 8 ohm,2x350W i 4 ohm,2x700W i 2 ohm.Dual mono med separate AC-input.500 000uf kondisbank.Gryphon Mephisto



[yasman]

Wow, kraftverk!



[wizard]

Edge G8m Statement



[RM]

Behøver jeg nye briller, eller er det en ICE modul?

Roar



[bjarnetv]

Behøver jeg nye briller, eller er det en ICE modul?

Roar

så sannelig!

icepower 1000asp

til kun $8918



[Bjørn ("Orso")]

Kabinettet koster vettu.
Litt morsomt med tanke på at importøren i Norge har sagt at ICEPower forsterkere er dårlige.



[RM]

Cutting EDGE technology.

Roar



[mwt]

Behøver jeg nye briller, eller er det en ICE modul?

Roar

til kun $8918

er det stk pris? siden dette er mono forsterkere. eller?

men innpakningen er jo self state of the art, men jeg stusser på den texten: "The new G Series amplifiers bring Edge amplification to a whole new price range. The top-of-the-line G8+ includes the laser technology previously available only in the Edge NL Series amplifiers."

Det må helt enkelt være/betty at enkelte detaljer i kabinetten er laser skjært vel? i de andre edge forsterkerne som har blitt vist har jeg ikke sett noe antydning til optokoblere av vanlig type engang. De legger stor vekt på laser teknologi for å justere biasen.



[Mr-T]

Det er en ICE1000ASP ja. Jeg ser de har hengt på en ekstra kondensator på strømforsyninga til utgangstrinnet. Det ser også ut til at det er noe ekstra filter på utgangen. Høyttalerkablene ser ut som de går via "noe", en svart kladd montert på bunnplata.

Stiv pris når man vet hva en ICE1000ASP koster fra B&O.....



[bjarnetv]

Behøver jeg nye briller, eller er det en ICE modul?

Roar

til kun $8918

er det stk pris? siden dette er mono forsterkere. eller?

men innpakningen er jo self state of the art, men jeg stusser på den texten: "The new G Series amplifiers bring Edge amplification to a whole new price range. The top-of-the-line G8+ includes the laser technology previously available only in the Edge NL Series amplifiers."

Det må helt enkelt være/betty at enkelte detaljer i kabinetten er laser skjært vel? i de andre edge forsterkerne som har blitt vist har jeg ikke sett noe antydning til optokoblere av vanlig type engang. De legger stor vekt på laser teknologi for å justere biasen.

prisen er for et par
