JR Trans Rotor ZET-1 eller Nottingham Analogue 294 eller Rega RP-10 eller Linn LP12

[Zomby_Woof]

Heh, heh...



[Dazed]

Altså. Jeg lurte på om det er Regas geometri på denne protraktoren, og må innrømme at jeg synes det er en smule hårsårt om det skal gjøre meg til en av 'dere fire'...

Det kan jeg godt forstå, for jeg har også lidt svært ved at få øje på det...

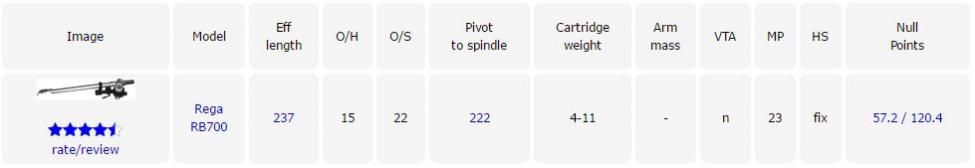

Hvis vi skal stole på https://www.vinylengine.com, så ser alle Regas sådan ud:
Vis vedlegget 428201

https://www.vinylengine.com/tonearm...ohlo=&ohhi=&search=search&amlo=&amhi=&cw=&mp=

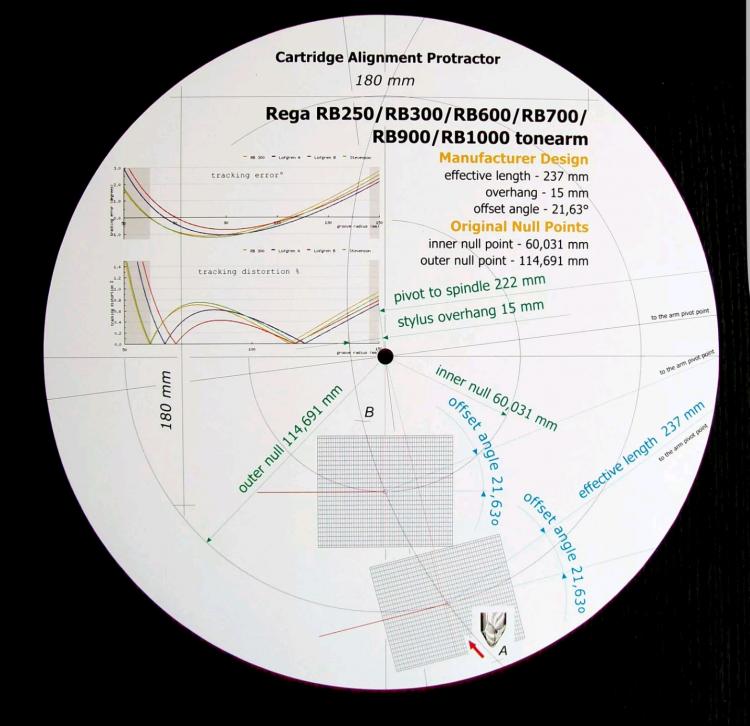

Hvis vi sammneligner med denne:
Vis vedlegget 428202

Så er der flere forskelligheder, null points og offset angle

Armgeometrien sier dessverre ikke så mye om hvilke likninger og radier som ligger til grunn for å finne nullpunktene.

Hvis protractorens HTA ikke er parallell med Rega-armens offset, bruker nok ikke protractoren samme nullpunkter/overheng som med original rega-protractor.



[ptb]

Njaæh...
0,2mm toleranse klarer du neppe i den andre enden uansett, så....

Det er ikke akkurat presspasning på spindelen (som også har en toleranse) på ferdigtrykte protractorer heller.

I kalkulatoren på Vinylengine er det lett å se hva slike avvik har for innvirkning.

Link?

I praksis er det overhenget som endres 1-2 tiendeler. Det endrer ikke nullpunktene så veldig. Ikke overbevist om at det er hørbart. Målbart? Helt sikkert.

https://www.vinylengine.com/tonearm_alignment_calculator_pro.php
Målbart - ja. Hørbart - tja. Har man slike "små" avvik på alle parametre så kan jo summen av alle gi hørbare avvik. Eks.vis offset-angel er heller ikke enkelt å sette korrekt selvom man har siktelinjer på protraktoren.



[K.H.]

Hvem er det som har fått æren av å tilhøre den analoge firerbanden?

Ja, den som visste det... Har vært borti begrepet adel her inne, men aldri firerbande.



[ch]

Jeg sier det nok engang:

Hvorfor ikke bare bruke Conrad' Hoffman's Arc Template Generator i stedet for å kjøpe alskens greier? Da lager man en protractor som er spesialtilpasset nøyaktig den monteringsavstanden ens egen platespiller har, og kan eksperimentere av hjertens lyst med forskjellige geometrimodeller, nullpunkter og radier. Den er gratis, og man kan ikke gjøre det mer nøyaktig. (Gitt at man gjør seg litt flid med å kutte ut senterhullet.)

Jeg innrømmer at jeg har hatt (har) lyst på en Dr. Feickert-protractor, men det er mest fordi den er en veldig kul dings, og det er lett å bare finne den frem og sette den på. Fin løsning for å treffe senter på armbasen har den også. Tror likevel ikke den blir noe bedre enn "Conrad".

Enig. Grei og gratis.
Jeg skar ut en firkant og satte på tape. Min vurdering er at dette er nøyaktig nok.
Usikkerheten i å treffe nøyaktig på omdreiningspunktet til armen er større - i hvert fall er det det på Triplanaren min.

Hoffman skriver dette;
"Note: The results from Löfgren A (Baerwald) and Löfgren B agree with John Elison's Excel
spreadsheet. They should, as the formulas are equivalent. The spreadsheet is extremely useful
in conjunction with this program and I strongly recommend you download a copy. The Stevenson A
formulas and results are consistent with the excellent Graeme Dennes paper, but I have few
worked examples and little experience with Stevenson alignments, so caveat emptor! This program
is limited to the specific alignments listed, however you can vary the results greatly by your
choice of inner and outer groove radii. Again, John's spreadsheet will prove invaluable for
determining the best choice of setup."

Her er en link til en link til Elison's Excel ark
Tonearm Alignment Geometry...



[Dazed]

Glimrende!

Egentlig er det her det ligger:

Free Turntable Cartridge Alignment Protractor And Speed Discs



[Dazed]

Det er veldig mye bra info i denne forumtråden også:

https://www.vinylengine.com/turntable_forum/viewtopic.php?f=19&t=16849
