Hei! Mitt navn er Claudiu og jeg er fra Romania. Jeg bruker Google Translate til å kommunisere med deg, så hvis det er grammatiske problemer, er det ikke min feil.
Jeg kjøpte denne forsterkeren og vil gjerne ha litt informasjon om den som:
er det en ekte forsterker?
hvilken priskategori tilhører den?
er det klasse A eller klasse AB?
hvis du vet tekniske detaljer, er de velkomne.
Takk på forhånd



[Selavil]

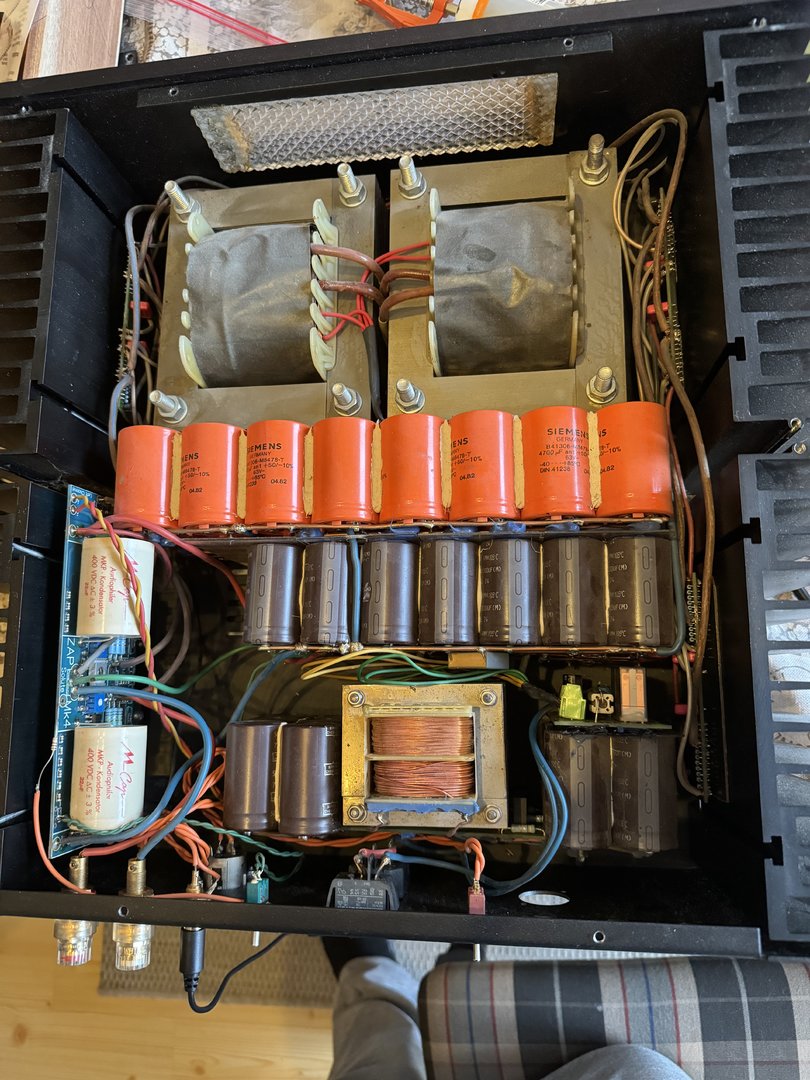

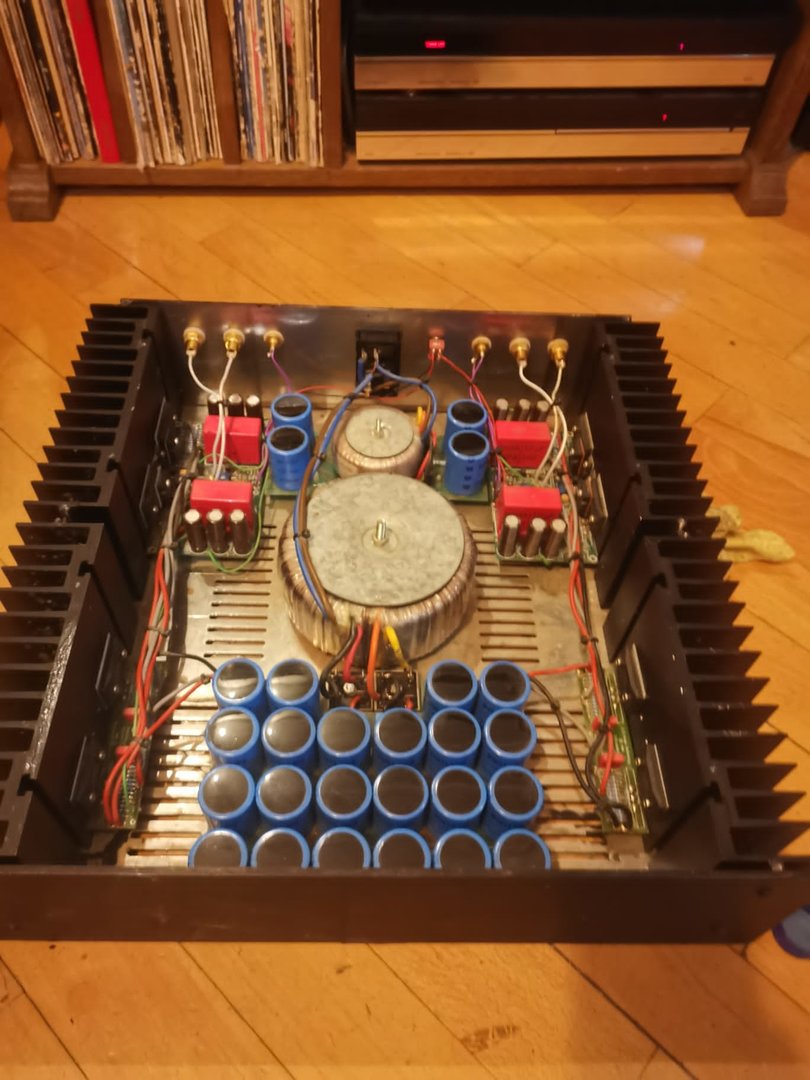

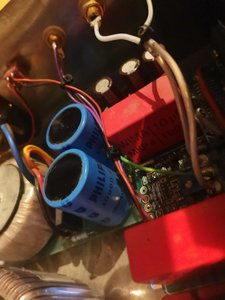

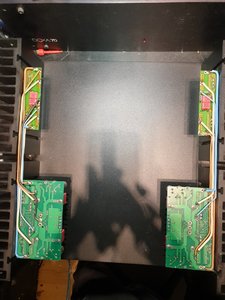

Jeg legger til noen flere bilder:



[bambadoo]

English or preferably Norwegian please



[Selavil]

English or preferably Norwegian please

Okay



[Selavil]

Jeg legger til noen flere bilder:



[PederP]

This is the Danish amplifier "The End". I´m not sure if there is much info on the internet since it must be more than 30 years old.
Maybe some of our Danish friends can help you with some information.



[KJ]

Hei! Mitt navn er Claudiu og jeg er fra Romania. Jeg bruker Google Translate til å kommunisere med deg, så hvis det er grammatiske problemer, er det ikke min feil.
Jeg kjøpte denne forsterkeren og vil gjerne ha litt informasjon om den som:
er det en ekte forsterker?
hvilken priskategori tilhører den?
er det klasse A eller klasse AB?
hvis du vet tekniske detaljer, er de velkomne.
Takk på forhånd

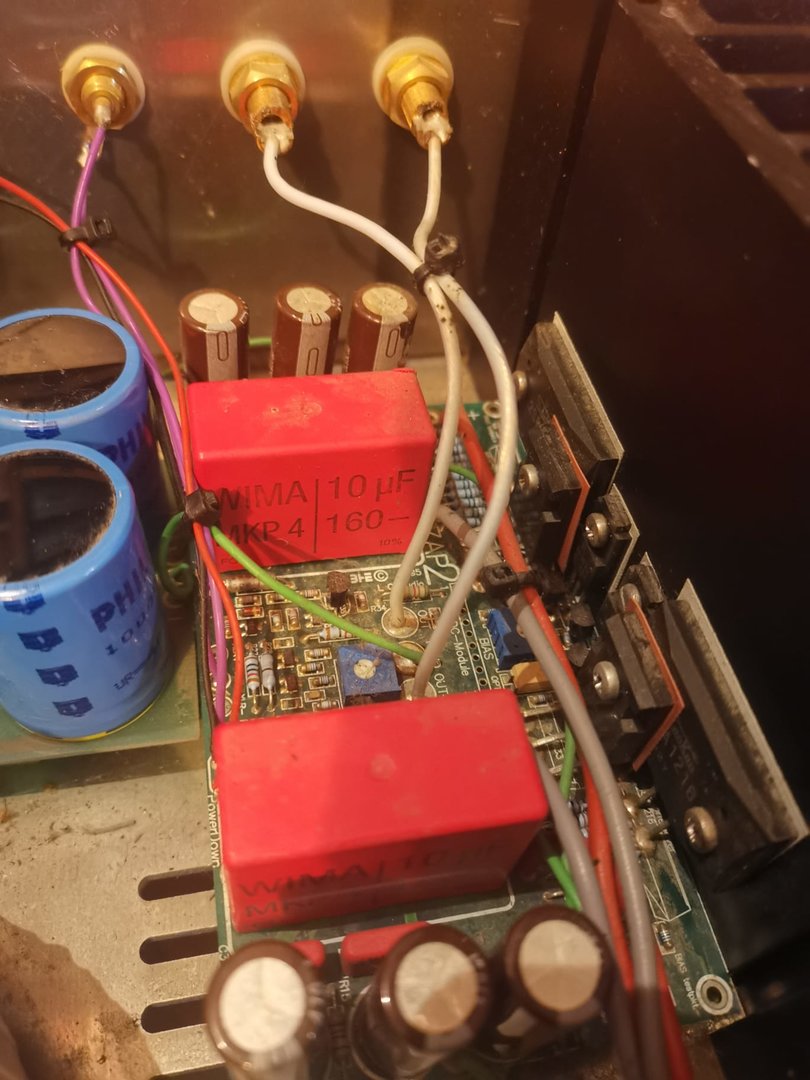

Jeg tror dette er en LC Audio Zapsolute 2X42W mk II. De store røde polypropylen kondensatorene på kretskortene til forsterkertrinnet er «indikatoren». Se f.eks. noen gamle innlegg i denne tråden :

LC Audio & ZAPsolute`s venner

Hei :) Da stater jeg en tråd for ZAPsolute & LCaudio konstruert av Lars Clausen,her er det bare å fyre på med bilder og info all info er velkommen. Sitter selv på ZAPsolute 78W mkII klasse A i mono blokk version å er svært fornøyd med det. Mvh Laban

www.hifisentralen.no

LC Audio & ZAPsolute`s venner

Hei :) Jeg har et par 78 W monoblokker som jeg bygde for 20 kg siden.... Jeg husker ikke om det er Mk 1 eller 2, men de er så gamle at fronten består av kun ei svarteloksert aluplate, ikke noe lys, display eller av/på-bryter, den sitter på baksida. Ettermonterte softstart og kortslutningsvern...

www.hifisentralen.no

LC Audio & ZAPsolute`s venner

Hei, kjøpt nettopp en zapsolute forsterker, den vil ikke slår seg på. Sikring se bra ut, åpne den og det se ut som en del i soft start er ikke friskt. Viser på bilde Ellers er det noen som vet hvilken versjon det er?

www.hifisentralen.no

Tråpden i gallerivisning:

LC Audio & ZAPsolute`s venner

www.hifisentralen.no

Jeg tror ikke noen av versjonene med The End hadde disse store plastikk kondensatorene.

mvh
KJ



[Selavil]

Jeg tror dette er en LC Audio Zapsolute 2X42W mk II. De store røde polypropylen kondensatorene på kretskortene til forsterkertrinnet er «indikatoren». Se f.eks. noen gamle innlegg i denne tråden :

LC Audio & ZAPsolute`s venner

Hei :) Da stater jeg en tråd for ZAPsolute & LCaudio konstruert av Lars Clausen,her er det bare å fyre på med bilder og info all info er velkommen. Sitter selv på ZAPsolute 78W mkII klasse A i mono blokk version å er svært fornøyd med det. Mvh Laban

www.hifisentralen.no

LC Audio & ZAPsolute`s venner

Hei :) Jeg har et par 78 W monoblokker som jeg bygde for 20 kg siden.... Jeg husker ikke om det er Mk 1 eller 2, men de er så gamle at fronten består av kun ei svarteloksert aluplate, ikke noe lys, display eller av/på-bryter, den sitter på baksida. Ettermonterte softstart og kortslutningsvern...

www.hifisentralen.no

LC Audio & ZAPsolute`s venner

Hei, kjøpt nettopp en zapsolute forsterker, den vil ikke slår seg på. Sikring se bra ut, åpne den og det se ut som en del i soft start er ikke friskt. Viser på bilde Ellers er det noen som vet hvilken versjon det er?

www.hifisentralen.no

Tråpden i gallerivisning:

LC Audio & ZAPsolute`s venner

www.hifisentralen.no

Jeg tror ikke noen av versjonene med The End hadde disse store plastikk kondensatorene.

mvh
KJ

is it possible to be a combination between the two? LC Audio Zapsolute mk II and The End mk3 ?



[KJ]

The expansion modules with extra powertransistors were the same for The End and Zapsolute.

Mvh
KJ



[Selavil]

Do I need Soft start modules?



[Falc0n]

Hei dere, Jeg har fått tak i en zapsolute mk4 78w. Den ene utgangen er død og fikk beskjed om at det kunne være likeretter som kan ha grunnen. Men skal sjekke ut litt å se om jeg får funnet ut noe selv. Men om jeg ikke finner ut av det, er det noen her på østlandet rundt Telemark, viken evt Vestfold området som kunne evt hjelpe meg å få den i gang ? Pris blir vi alltid enige om



[mwt]

Hei dere, Jeg har fått tak i en zapsolute mk4 78w. Den ene utgangen er død og fikk beskjed om at det kunne være likeretter som kan ha grunnen. Men skal sjekke ut litt å se om jeg får funnet ut noe selv. Men om jeg ikke finner ut av det, er det noen her på østlandet rundt Telemark, viken evt Vestfold området som kunne evt hjelpe meg å få den i gang ? Pris blir vi alltid enige om

Har du bilder fra innsiden? Jeg kan muligens hjelpe, ellers kan jeg eventuelt kjøpe den defekt. Holder til i Tønsberg.



[Falc0n]

Har du bilder fra innsiden? Jeg kan muligens hjelpe, ellers kan jeg eventuelt kjøpe den defekt. Holder til i Tønsberg.

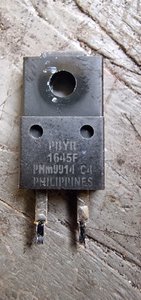

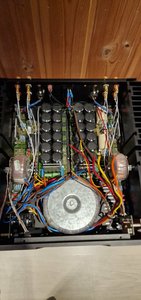

Hei, ja jeg har det. Men tok en dyp sjekk og likeretter på høyre side var defekt. Det er har vært brent der og noen av de hadde sprukket opp. Så nå har jeg loddet dem ut. Men må se om jeg finner tilsvarende likerettere.
Men har målt bias og får ikke høyere en 30mv på venstre side og høyre har kanskje 5mv på maks. Og da har den stått på tomgang i 45min.
Det ble gjort føre jeg loddet ut.

Så det kan vel være forklarende med forvrengning i uansett lyd bilde samt støy ut i HT.

Setter pris på hjelpen, spurt på fb uten noe svar



[mwt]

Har sett flere utgaver, men alltid lurer på hvorfor man ikke legger litt mer tid i kabling



[Falc0n]

Heldigvis ikke jeg som har bygd den, men ja er mye rot i kabler

Strøkent på de der ja.



[hpm-1100]

Hei, jeg har en zapsolute mk4 som har en bryttere med 3 posisjoner. Skal være klass A, klass AB og en til jeg ikke huske hva det er. Noen som vet det? Og hvilken posisjon på brytter er klass A? AB? Merke ikke noe stor forskjeller på varme som kom ut.



[Falc0n]

Hei, jeg har en zapsolute mk4 som har en bryttere med 3 posisjoner. Skal være klass A, klass AB og en til jeg ikke huske hva det er. Noen som vet det? Og hvilken posisjon på brytter er klass A? AB? Merke ikke noe stor forskjeller på varme som kom ut.

Om jeg ikke tar feil så skal det være
Up: Powerdown constantly.
Middle: Class A constantly.
Down: Autopowerdown.



[mwt]

Heldigvis ikke jeg som har bygd den, men ja er mye rot i kabler

Strøkent på de der ja.

Nei, fb er litt som så når det gjelder Zapsolute

Ja, du bør sjekke det meste før du setter inn nye deler. Det må ha gått mye strøm før likeretteren takket for seg. Mål utgangene og driverne.



[Falc0n]

Nei, fb er litt som så når det gjelder Zapsolute

Ja, du bør sjekke det meste før du setter inn nye deler. Det må ha gått mye strøm før likeretteren takket for seg. Mål utgangene og driverne.

Ja det er sant det.
Ja det må ha gått mye strøm mellom der, enten har personen kjørt den hardt eller kanskje blitt utsatt i tordenvær
Ja nå har jeg sjekket kondensatorene og de er på 9300uf ca og toleranse er på 20%
Sjekket motstandere og dioder og alt annet ser bra ut. Håper jeg, prøver å forstå meg på målingene og gjøre det riktig.

Å måle utgangene, hva skal jeg måle ut da?
Driverene, tenker du på transistorer?



[HasseBasse]

The expansion modules with extra powertransistors were the same for The End and Zapsolute.

Mvh
KJ

Actually, the model @Selavil shows, is an older model just called ZAP2 from LCAudio, which is
also obvious from the pictures.
Here´s an old PDF, though not complete. Seems the first 10 pages are missing.

https://user.faktiskt.io/Mich/2009/zap2.pdf



[Øyvind Ek]

Hei, jeg har en zapsolute mk4 som har en bryttere med 3 posisjoner. Skal være klass A, klass AB og en til jeg ikke huske hva det er. Noen som vet det? Og hvilken posisjon på brytter er klass A? AB? Merke ikke noe stor forskjeller på varme som kom ut.

Jeg har monotrinnene ( 118w Mk.4) og det er stor forskjell på ab og A. Klasse ab gir kun en liten lunk mens kl. A gir fra seg mye varme. Lydmessig er ikke forskjellen så stor



[Maximus82]

Er det noen i denne tråden som har info om hvordan justere bias og trafospenning på Zapsolute Mk4 78w monoblokk?



[Øyvind Ek]

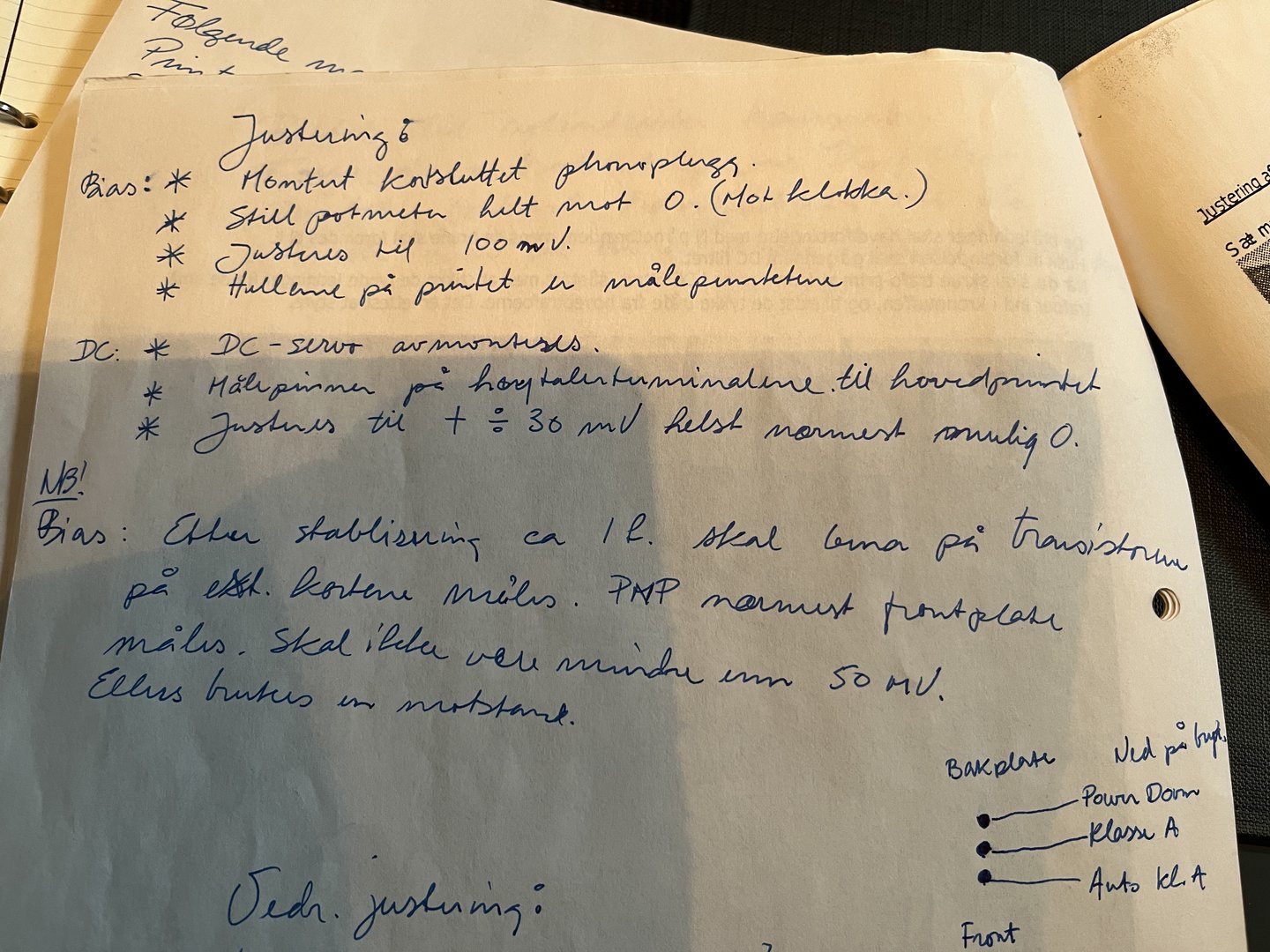

H ei, her er framgangsmåten jeg brukte - notert ned da jeg bygget 118 w monotrinn for 24 år siden. Jeg har justert med jevne mellomrom - det forandrer seg nok ikke med greit å få en sjekk av og til. Jeg har valgt å justere til 100 mv men det er kanskje litt forskjell på 78 w. Det står noe om det på siden med bildet. Justeringspunkene er de små blå potmetrene mellom kondensatorene. Jeg har gått over til balansert så da må en kortslutte pluss og jord, minus ikke tilsluttet.



[Drossel]

Forstår ikke det med at kortslutte plus og jord.



[Leikis Lyd]

Forstår ikke det med at kortslutte plus og jord.

Ja det er vel når man ikke bruker balansert at man kobbler sammen minus og jord ?



[Øyvind Ek]

Helt fram til nylig har jeg brukt vanlig phonoplug/RCA , kortsluttet tilkoblet forsterkeren. Har deretter slått på forsterkeren og med målepinnene i kortet har jeg kunnet følge med på når forsterkeren er stabil. Jeg har da justert til anbefalte verdier. Nå når jeg har gått over til balansert skal XLR være kortsluttet plussog jord- minus fri (iflg. Morten på NAT)



[Drossel]

Ja det er vel når man ikke bruker balansert at man kobbler sammen minus og jord ?

Pæcis



[Maximus82]

Helt fram til nylig har jeg brukt vanlig phonoplug/RCA , kortsluttet tilkoblet forsterkeren. Har deretter slått på forsterkeren og med målepinnene i kortet har jeg kunnet følge med på når forsterkeren er stabil. Jeg har da justert til anbefalte verdier. Nå når jeg har gått over til balansert skal XLR være kortsluttet plussog jord- minus fri (iflg. Morten på NAT)

Takk for svar
Tolker jeg det riktig, hvis jeg kortslutter rca-inngangen før jeg slår den på og deretter sjekker/justerer spenningen til 191mV etter den har blitt god å varm?
Sikkert dumt spørsmål, men hva er DC-servo ifm dc justering?



[Øyvind Ek]

Det stemmer.Du ser når voltmeteret angir en stabil spenning og du kan justere til ønsket nivå. DC servo skal sørge for minst mulig DC på utgangene. Så vidt jeg husker fjerner du den lille svarte kortslutningen på DC servoen og justerer så nær 0 mV som mulig. Du setter deretter kortslutningen tilbake og da holder DC servoen dette automatisk. Legger ved litt mer av manualen - du har kanskje allerede RC- leddet montert?



[Maximus82]

Det stemmer.Du ser når voltmeteret angir en stabil spenning og du kan justere til ønsket nivå. DC servo skal sørge for minst mulig DC på utgangene. Så vidt jeg husker fjerner du den lille svarte kortslutningen på DC servoen og justerer så nær 0 mV som mulig. Du setter deretter kortslutningen tilbake og da holder DC servoen dette automatisk. Legger ved litt mer av manualen - du har kanskje allerede RC- leddet montert?

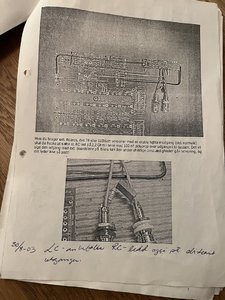

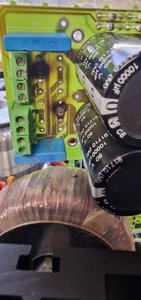

Ok. Skjønner. Men jeg har ikke RC-ledd montert. Ser heller ikke noe svart kortslutning. Mulig jeg tar feil



[Øyvind Ek]

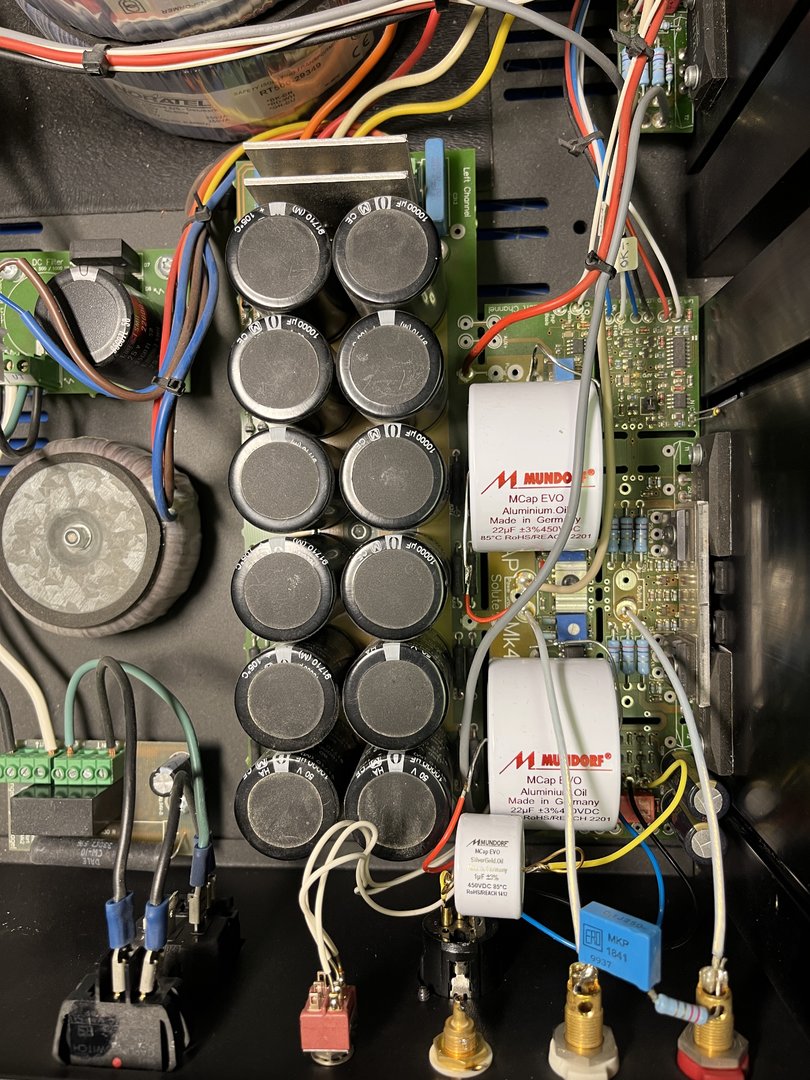

Den er jo veldig annerledes enn mine forsterkere innvendig. Ikke sikkert du trenger å bry deg med det siste der - hvis alt fungerer fint så er det jo greit. Mulig det var et potensielt problem på 118w’ene - det er for å unngå selvsving som kunne oppstå. Hvis du trenger eksperthjelp er Morten på NAT grei å snakke med- han kan de forsterkerne ut og inn. 118w innvendig



[Maximus82]

Den er jo veldig annerledes enn mine forsterkere innvendig. Ikke sikkert du trenger å bry deg med det siste der - hvis alt fungerer fint så er det jo greit. Mulig det var et potensielt problem på 118w’ene - det er for å unngå selvsving som kunne oppstå. Hvis du trenger eksperthjelp er Morten på NAT grei å snakke med- han kan de forsterkerne ut og inn. 118w innvendig Vis vedlegget 988047

Takk for hjelpen



[Maximus82]

Takk for hjelpen

Jeg fant kortslutningen. Så den på den andre monoblokka der kortet var montert opp/ned. (Eller den riktige veien)
Så nå er den justert riktig. Var godt utenfor toleransen på +- 30mV på terminalene. Samt justert biasene riktig. Takk for god hjelp



[Øyvind Ek]

Jeg fant kortslutningen. Så den på den andre monoblokka der kortet var montert opp/ned. (Eller den riktige veien)
Så nå er den justert riktig. Var godt utenfor toleransen på +- 30mV på terminalene. Samt justert biasene riktig. Takk for god hjelp

Så bra- hvordan var det med BIAS strømmeni kl A drift?



[Maximus82]

Biasen var 206mV på den ene monoblokka, og 181mV på den andre.



[Drossel]

Lars Clausen har netop lukket firmaet.



[PKL]

Actually, the model @Selavil shows, is an older model just called ZAP2 from LCAudio, which is
also obvious from the pictures.
Here´s an old PDF, though not complete. Seems the first 10 pages are missing.

https://user.faktiskt.io/Mich/2009/zap2.pdf

Hej Hasse:Jeg tror ikke der mangler sider, der er 2 på hver side, så 19 i alt



[Elmer]

Lars Clausen har netop lukket firmaet.

Lars Clausen var vel ute av LC Audio for flere år siden. Eller tar jeg feil ?
Han startet Newclass D. senere. Begge firmaene er borte nå ser jeg.



[Drossel]

Han annoncerede at han lukkede for kort tid siden. Er efterhånden en ældre mand. Interessen for selvbyg er også dalende.



[Maximus82]

Er det noen som har noe formening om hva zapsolute mk4 78w monoblokk kan være verdt?
