Line Array (Fulltone)

[Halair]

Her er en kjapp video fra i går, fikk ikke logget meg inn på Youtube for deling der så da ble det slik:

Video her for nedlasting

eirike
Ronald sitt prosjekt overgår alt hva jeg kunne ha bidratt med, ikke minst på signalbehandlingen som han har brukt myyyyye tid på.
Han var hovedinspiratoren min for at det ble LA+Vifa for meg, samt Russels IDS-25
Håper å få besøkt ham en gang for å se (les høre) hva som er mulig å få til.

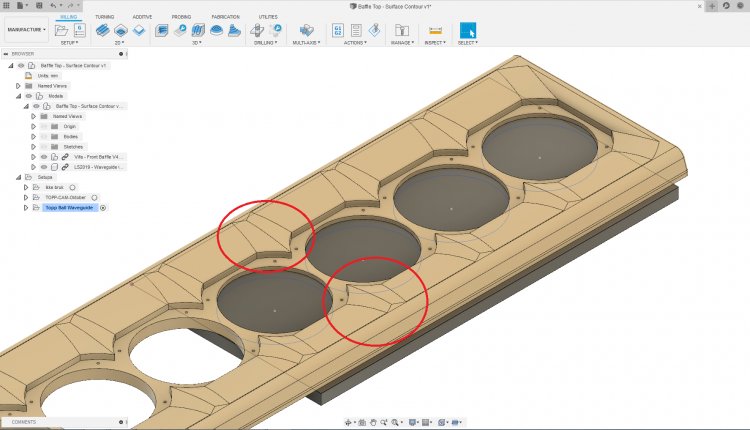

Her er et bedre bilde som viser hvor fresefeilen oppstår, samme feil på samme sted for samtlige 6 seksjoner á 4 elementer.



[eirike]

Å si ikke det
Men ja, fikk noen hakeslipp mens jeg leste byggetråden hans. Den mannen må være blant de mer målrettede og tålmodige, som til og med tok det med fatning(virket i alle fall slik) da han opplevde faren med en slik kabinettoppbygging(sprekken).
Håper du får tatt deg en tur!



[Halair]

Ja det var fryktelig synd at hans sprakk, for fargespillet i polyuretanlakken og kryssfinér var lekkert
Han fikk heldigvis reddet seg inn, minus tiltenkt utseende - det ble ikke ille slik de endte opp

En liten godnyhet herfra i alle fall, har nettopp fullført testkjøring av alle tre seksjonene, dvs topp/midt/bunnseksjon og de er uten feil
Bankibordet! Så da er maskinkoden korrekt ifht intensjon og jeg kan gjøre et nytt forsøk på fresing av baflene i full lengde.

Spennende tider



[steinost]

Tror, eller rettere sagt. Er ganske sikker på att du har gjort noen fornuftige vurderinger.
Mitt hjerte banker for slike valg. Liker å se på det fra sidelinjen ute å gi for mange meninger.
Det handler om en mekanikere hjerte.
Men er ganske sikker på att sluttresultste her blir innafor hva jeg mer et bra:>)
Eller rettere sagt meget bra.



[Halair]

Takk for alle gode tanker
Selv om prosjektet har snubletråder og frustrasjonen til tider er høy, så smaker det desto bedre når slike ting forseres!
Samtidig er jeg også sikker på at siste snubletråd ikke er oppdaget enda...bare håper de er mindre kostbare i tid/kroner/stolthet

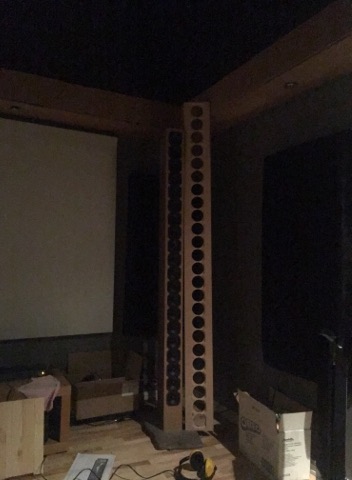

Her er en liten teaser som viser størrelseforskjellen mellom mk1 og mk2 8)
Dårlig mobilbilde tatt i mørket rett før leggetid...

Nøkkelforskjeller:
Mk1 har CC=85mm og 20 elementer, drevet av et effekttrinn
Mk2 har CC=84mm og 24 elementer, for to effekttrinn (2 adskilte grupper á 12 elementer)

Fysiske mål:
Mk1 118x280x1900mm, ca 20kg totalvekt minus sokkel
Mk2 168x330x2109mm, ca 80kg totalvekt minus sokkel



[JENO]

Noen spesiell grunn til at du velger å gruppere 12 elementer og bruke to effekt-trinn?



[Halair]

Noen spesiell grunn til at du velger å gruppere 12 elementer og bruke to effekt-trinn?

Ja, jeg har en 5-trinns effektforsterker fra Emotiva (UPA-5) men utnytter kun 2 av disse trinnene i dag. Jeg ønsker mer effekt så velger da å kjøre 2 trinn per søyle, så får jeg håpe at strømforsyningen også klarer å holder følge. Det foreligger ikke noen planer om endring/skifte av forsterkeren enda, får vente å se til etter utgifter til barnehage/SFO etc opphører...

Mk2 vil ha 20% mer membranareal, teoretisk 2x effekt kontra Mk1 samt langt bedre kabinett - noe som bør kunne gi meg et meget kapabelt utgangspunkt for mye lyttemorro!



[MusicBear]

Noen spesiell grunn til at du velger å gruppere 12 elementer og bruke to effekt-trinn?

Ja, jeg har en 5-trinns effektforsterker fra Emotiva (UPA-5) men utnytter kun 2 av disse trinnene i dag. Jeg ønsker mer effekt så velger da å kjøre 2 trinn per søyle, så får jeg håper strømforsyningen også holder følge. Det foreligger ikke noen planer om på forsterkeren enda, får vente å se til utgifter til barnehage/SFO etc opphører...

Mk2 vil ha 20% mer membranareal, teoretisk 2x effekt kontra Mk1 samt langt bedre kabinett - noe som bør kunne gi meg et meget kapabelt utgangspunkt for mye lyttemorro!

Skal sveive ned ruta hver gang jeg passerer deg, når de er ferdige, om jeg hører det ned til E-18



[Halair]

Bare å svippe innom når de er på plass MB

Nye MDF-plater er handlet inn, håper på ny freseøkt på søndag...

God helg



[Halair]

Dagens arbeidsøkt

På andre baffle så gikk det på å galt igjen men klarte heldigvis å stoppe i tide 8). Z-aksen på fresen lugger litt og motoren som driver den staller dvs mister posisjon, muligens den trenger en rens for MDF-spon/støv pakker seg inn overalt...

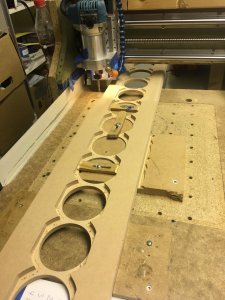

Uansett, resultatet ble to baffler som er ferdig grovskjært, med utsparing og alt. Det som gjenstår er overflatefresingen av waveguides.
I og med Z-aksen til fresen tydeligvis trenger litt TLC så blir det fokus der før jeg starter på den fresejobben, for Z-aksen må jeg kunne stole på

Fikk også kappet baksiden til kabinettene, tok avkappsplaten og bare håndmatet den gjennom fresen/jiggen - hadde en 3. plate liggende etter første baffleforsøk så har tre fulle lengder med 137mm bred MDF parat.

Neste trinn for min del blir nok å kappe til sideveggene

Endelig litt solid fremgang



[Halair]

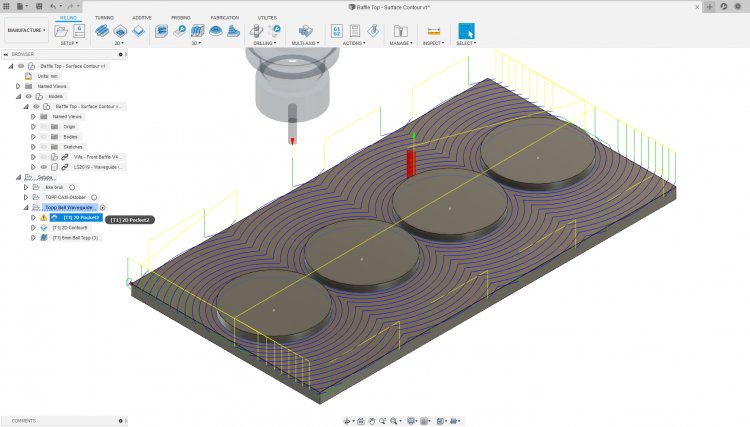

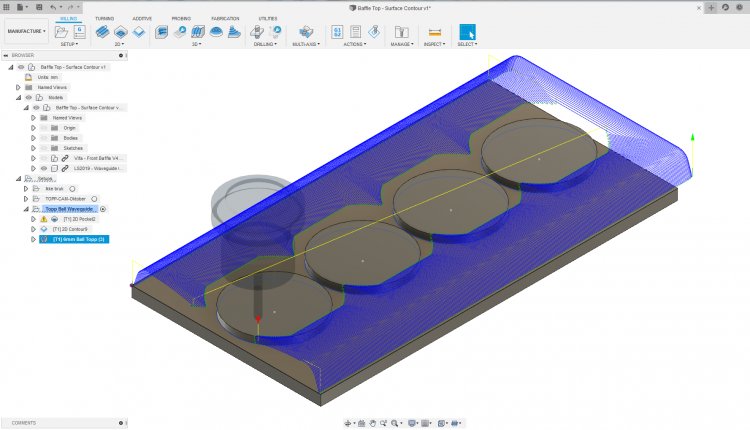

Videre klargjøring av CNC-filer, planen er å montere en midlertidig plate til bordet for CNC'en for så frese en "negativ" av elementåpningene.
Ferdig kappet baffle monteres så ned på denne platen for å kjøre 3D-kurvet overflatefresing med rundt fresestål.

På samme måte som bafflene må dette deles opp i seksjoner á 4 elementer, totalt 6 omganger per baffle.
Dette kommer til å ta noe tid da hver seksjon vil ta opp mot 30min effektiv kjøretid.



[Halair]

Fikk her forleden dag tatt ut, renset og smurt Z-aksen og bank i bordet, ingen feilslag.

I går fikk jeg gjort jobben med å fjerne "skyvebordet" som var montert på fresen, for å erstatte denne med en "negativ" som de kuttende bafflene passer nedpå. Når den jobben var gjort så klarte jeg selvfølgelig ikke å la være med å starte på overflatefresingen 8)

Rakk to "seksjoner" før kvelden kom, og resultatet da så slik ut - her oppspent og klar for tredje seksjon:
(Krysser fingre for at jeg ikke jinxet meg selv nå...)



[Halair]

For de som ikke er lei av bilder enda...

Jeg gleder meg voldsomt over å kunne se at første frontplate omsider er ferdig i fresen 8)
Sidekantene er snooorrette og overflaten er spot on....laaaaaangt over hva jeg hadde fått til med håndverktøy.
Et sett av to frontplater kan jeg klare å produsere i løpet av en ordinær arbeidsdag - med pause i lunsjen.

Fantastisk gøy!
Rosinen i pølsa er at jeg også har laget maskinen som laget frontene. #inserthappyface

(Ignorer de herpede elementer, disse er leftovers...)



[Halair]

Pheeeew

To komplette baffler ferdig i fresen 8)
De er ikke 100% men nærmere 98%
(Teksturen er mye grovere på bildet enn i virkeligheten, dette skal uansett pusses - primes og lakkes på sikt. Er heller ikke rengjort helt for fresestøv...)



[Kalle Klovn]

Virkelig lekkert! Du får bare gi lyd hvis du plutselig lager et par for mye



[W.Sand]

Steikje fine bafla !



[Halair]

Virkelig lekkert! Du får bare gi lyd hvis du plutselig lager et par for mye

Haha Med 24 eller 25 åpninger??

Steikje fine bafla !

De e berre lækkert!



[MusicBear]

For de som ikke er lei av bilder enda...

Oppsøker fastlegen min, trolig også en psykolog, dersom jeg inntar en mental posisjon som jeg mener skyldes sakene som sklir ut av fresen du holder på med. Hehe, og jeg tenker at hadde JEG vært kona di, ville jeg trolig spurt om en omgang i fresen din - før silikon i puppene



[steinost]

Kjører du med radius fres.



[Halair]

Takk? for det MB, happy wife happy life

@ Steinost:
Kjørte med 6mm R3 stål her (radius 3mm), med 1mm stepover (sidesteg pr passering). Alt er et kompromiss, kunne kjørt mye mindre stepover men hadde naturligvis krevd ditto lengre maskintid. Hadde jeg brukt større stål (eks 12mm R6) så hadde jeg ikke fått tight nok radius i vinklene topp/bunn.
Kunne sikkert optimalisert tool path ytterligere men prøver å ikke gape over aaaalt for mye på en gang 8)



[steinost]

Hørtes ut som en god plan, pusse dette er jo ikke så store greiene.
Regner med att det var en 2 skjærs fres, det er det som er mest vanlig.
Hadde du gått for 4 skjærs kunne du kjørt med mye mer mating og heller mindre stepp.
Mener ikke å belære, bare så det er sagt, men spe på med noen tanker om raskere jobbing og enda bedre resultat.
3 og 4 skjærs er også stivere, muligheten er jo også tungstenfreser (hardmetal) men de er igjen mye dyrere. Men stive som fanden.
Utrolig morro å se slike resultater:=)



[MusicBear]

Utrolig morro å se slike resultater:=)

Aner det meg at en ny helalu «hjemme-utfrest» front snart blir å finne rett nord for landets hovedstad?



[Halair]

Hørtes ut som en god plan, pusse dette er jo ikke så store greiene.
Regner med att det var en 2 skjærs fres, det er det som er mest vanlig.
Hadde du gått for 4 skjærs kunne du kjørt med mye mer mating og heller mindre stepp.
Mener ikke å belære, bare så det er sagt, men spe på med noen tanker om raskere jobbing og enda bedre resultat.
3 og 4 skjærs er også stivere, muligheten er jo også tungstenfreser (hardmetal) men de er igjen mye dyrere. Men stive som fanden.
Utrolig morro å se slike resultater:=)

Jeg takker sjelden nei til innspill, så ingen fare der

Jepp, 2 skjærs.

Det er sammensatt, startet med en alt for spinkel mekanisk kjerre for fresing som er oppgradert og endret på her og der for å få til et system som leverer med presisjon og pålitelighet - samt lære å bruke dritten, alt fra software, via kuttestrategier til hardware og output
Jeg har brukt et par år på å komme der jeg er i dag, og har masse igjen

Maskinen min har ikke all verdens med krefter, og krefter avtar med hastighet. Så 2500mm/min er ca 50% av hva min maskin maksimalt kan kjøre, men har da lite krefter til annet enn å bevege seg. Kjører jeg hardere, enten mtp hastighet eller materialbelastning så tærer jeg på marginene mine, og flere feilslag må forventes.

Jeg har tidligere kjørt både hardere og raskere, men ikke samtidig. Heller ikke på såpass store prosjekter som dette her er.
Her er et eksempel der jeg freser aluminium @ 4000mm/min - https://www.youtube.com/watch?v=mxkfSpuor28
Her er et annet eksempel, freser aluminium @ 850mm/min - https://www.youtube.com/watch?v=JYVMECX1yLI
Forskjellig kuttestrategi krever forskjellige kutteparametere.

Så med 6mm fresestål, radius 3mm og stepover 1mm så blir det teoretiske spor med 0.042mm høydeforskjell - noe jeg ikke tror blir noe problem med litt 120/240 slipepapir og arbeidsvilje

Ingen fremgang i dag, barnebursdag med familiebesøk - men ny uke starter i morgen



[steinost]

Utrolig morro å se slike resultater:=)

Aner det meg at en ny helalu «hjemme-utfrest» front snart blir å finne rett nord for landets hovedstad?

Blir ikke det tror jeg.
Men fristelsen er stor, har jo lagt den karrieren på hylla etter nesten 30 år i faget.
Men det gleder og varmer mitt hjerte stort når jeg ser slikt som dette.
Men jeg har jo fortsatt forbindelser;=)



[Halair]

Møkkavær ute så da blir det ikke kapping av sidevegger enda...

Begynte i går med å forberede bafflene mtp finish og gikk over med 240-papir for å ta vekk det meste av sporene etter fresing.
Brukte 1t på en baffle og tok en elementåpning om gangen. For å gjøre "linjen" i overgang mellom element til element så skarp som mulig så la jeg en bit maskeringstape over/under den åpningen jeg pusset på. (se bilde for referanse)

Litt tidkrevende/plundrete men fikk omsider gjort ferdig den ene, nr to tas i kveld.

Parallelt med dette jobber bakhodet videre med hvordan bafflene skal primes/behandles og googleinnsatsen gir meg bare mange forskjellige svar - og en fellesnevner : "It all depends..."

Så da tror jeg at jeg forholder meg til remedier jeg har litt erfaring med, lamineringsepoxy.
Tenker da å kjøre to strøk forut for lakkering:

• Tynt første strøk - lamineringsepoxy, lett pussing forut for:
• Andre lag - lamineringsepoxy med et ørlite bidrag av mikrokuler, for å bygge opp ørlite tykkelse
• Pussing mtp klargjøring av lakk

Baksiden vil trolig ikke ikke ble behandlet nå da den nok blir hellimt med epoxy ifbm støpingen av EG-massen.
Dog uavklart da en annen mulighet er å legge inn et fleksibelt limsjikt på hele baksiden, for så støpe. Da blir baffle "frikoblet" fra selve kabinettet.



[steinost]

Vått i øynene av beundring for dette.
Det var du som satte meg igang med de som jeg har laget.
Så all respekt for dette prosjektet.



[Halair]

Vått i øynene av beundring for dette.
Det var du som satte meg igang med de som jeg har laget.
Så all respekt for dette prosjektet.

Beklager
Takk for alle innspill så langt!



[steinost]

Vått i øynene av beundring for dette.
Det var du som satte meg igang med de som jeg har laget.
Så all respekt for dette prosjektet.

Beklager
Takk for alle innspill så langt!

Fanden meg ingen ting å beklage dette, kommer ikke til å se meg tilbake.
Det er jeg som skal takke, lagde jo helt lik din mk1 men med 24 stk av samme element.
Da er jo heller spm om hva du skal ha for å frese til meg også, men i Alu:=)
Men hva er bredden på disse du lager nå, fronten altså?
Har jo en tidligere kollega som driver med dette hele dagen, men tror han er rimelig pressa på tid.
Noe vi alle er, når jeg tenker etter:=)



[Halair]

Hehe Vi galne har det godt


Bafflene jeg lager nå er 170mm brede, pga to ting:

• Høyde per element er 84mm og kammer er ovalt => for å få ønsket volum uten å overdrive dybde så må innvendig breddemål nærme seg 140mm.
• Sideveggene er 15mm tykke / stk => brutto tykkelse =<170mm

Med tynnere sidevegger kan bredde reduseres tilsvarende, men da må intern armering komme på plass. Men da blir også frontens estetikk vesentlig endret ;D

Gitt min ambisjon, kapasitet og materialvalg så blir dette bra håper jeg

Jeg tviler på at CNC-maskinen min er kapabel til å gi aluminiumsfront en pen finish om den skulle ha prøvd seg på det. Utskjæring er en sak, overflatefinish ala de jeg har nå i MDF tror jeg ikke er bra nok....ville nok krevd betydelig etterinnsats med pussing/polering..!

Kanskje jeg må kjøre en testbaffle for 1x Vifa og se
Skal ikke nekte for at frostet eller blankpolert alu-look ikke hadde akkurat forringet estetikken...



[steinost]

Hehe Vi galne har det godt


Bafflene jeg lager nå er 170mm brede, pga to ting:

• Høyde per element er 84mm og kammer er ovalt => for å få ønsket volum uten å overdrive dybde så må innvendig breddemål nærme seg 140mm.
• Sideveggene er 15mm tykke / stk => brutto tykkelse =<170mm

Med tynnere sidevegger kan bredde reduseres tilsvarende, men da må intern armering komme på plass. Men da blir også frontens estetikk vesentlig endret ;D

Gitt min ambisjon, kapasitet og materialvalg så blir dette bra håper jeg

Jeg tviler på at CNC-maskinen min er kapabel til å gi aluminiumsfront en pen finish om den skulle ha prøvd seg på det. Utskjæring er en sak, overflatefinish ala de jeg har nå i MDF tror jeg ikke er bra nok....ville nok krevd betydelig etterinnsats med pussing/polering..!

Kanskje jeg må kjøre en testbaffle for 1x Vifa og se
Skal ikke nekte for at frostet eller blankpolert alu-look ikke hadde akkurat forringet estetikken...

Eloxsering er tingen i aluminium.
Angrer på att jeg ikke sendte de bort for det.



[Halair]

Eloxsering er tingen i aluminium.

Eloksering hadde vært delikat, enig. Champagnegul front og svart, høyglanspolert kasse hadde vært passe porno
Jeg har lyst til å frese en del mer men det spørs om det blir alu i full lengde - kanskje heller CNC-frese et par "short-kits" i kun MDF om det er interesse for andre.

Dagens arbeidsøkt:

• Baffle #1 er malt med et lag epoxy, påført med pensel, varmet opp med varmepistol for så bruke tørkerull til å fjerne overflødig epoxy. Vil ikke ha det til å flyte blankt.
• Baffle #2 er halvveis pusset ferdig mtp 1.lag epoxy i morgen. Bildene som er vedlagt viser maskering ved pussing og forskjell på pusset/upusset. Det er ikke målet her å få perfekt overflate enda, kun passe slett før epoxygrunning.



[Halair]

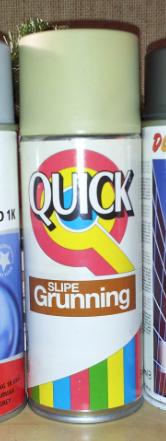

Spørsmål - jeg har for flere år siden brukt QUICK Slipegrunning og var meget fornøyd med hvordan den fylte/slipte seg ned, både tørt og vått.

Noen som vet hvor jeg finner tilsvarende i dag, helst på boks...?

Begge bafflene har i dag fått sitt andre strøk med epoxygrunning, time for next step!



[roadrune]

Ser ut for meg at det er et tilsvarende produkt som "filler" til bil som brukes for å ta siste finavretting før lakk. Mener Biltema også har.



[BeetleBug]

Ser ut for meg at det er et tilsvarende produkt som "filler" til bil som brukes for å ta siste finavretting før lakk. Mener Biltema også har.

Vær obs på at Biltema sine produkter burde matches med Biltemas egne sluttprodukter for å unngå reaksjoner.

-BB-



[Halair]

Noen som har konkrete tips? Jeg har tidligere prøvd BT sin grå "grunning" men var ikke fornøyd, og er redd for å gjøre samme tabbe ved å plukke opp tilfeldig hyllevare.

Relekta har noe som kalles Novafiller (Flex) som ser lovende ut, men har ikke erfaring med det eller finner noe utsalgspunkt.
QUICK har slipegrunning enda men under sin Bengalakk-serie, muligens den er tilsvarende og kan brukes?
Er oppgitt som velegnet for hardplastunderlag noe epoxy er.



[MusicBear]

Ser ut for meg at det er et tilsvarende produkt som "filler" til bil som brukes for å ta siste finavretting før lakk. Mener Biltema også har.

Vær obs på at Biltema sine produkter burde matches med Biltemas egne sluttprodukter for å unngå reaksjoner.

-BB-

Biltema sine produkter matches stort sett best med å bli stående i hylla som urørt. Dog har de noen produkter som er bra, kjøpt av andre produsenter og kun tilført Biltema forpakning/merking, eksempelvis noen av deres motoroljer.



[steinost]

https://www.jula.no/catalog/bygg-og...masse-og-sparkel/sparkel/spraysparkel-621009/

Kan denne brukes tro:=)



[steinost]

Plastic padding har også en som er bra.



[Naturlyd]

HEL/Hornlyd på forumet jobber på Relekta og er ofte rask med gode tips, prøv han

Noen som har konkrete tips? Jeg har tidligere prøvd BT sin grå "grunning" men var ikke fornøyd, og er redd for å gjøre samme tabbe ved å plukke opp tilfeldig hyllevare.

Relekta har noe som kalles Novafiller (Flex) som ser lovende ut, men har ikke erfaring med det eller finner noe utsalgspunkt.
QUICK har slipegrunning enda men under sin Bengalakk-serie, muligens den er tilsvarende og kan brukes?
Er oppgitt som velegnet for hardplastunderlag noe epoxy er.



[Halair]

Supre tips alle, jeg har registrert den på Jula og kan hende jeg plukker den opp for å teste - nærmeste Jula er bare 4km unna så det er enkelt.
Skal sjekke med HEL/Hornlyd vedr. Relekta-sortimententet
