Hehe, det er litt over ja ;D -men likte ikke løsningen med tec7 som på første forsøk. Dette tror jeg blir fleksibelt og bra.

Har ingen planer for vibrasjons demping for rør (enda), men antar jeg prøver dempe sokkel for inngang.



[LMC]

Acostic Dimension Absorb-Gel
lag deg noe dempe-greier til 300B sokkelen også
om du oppviser halvparten av kreativiteten når det gjelder løsninger på resten av prosjektet, fikser du det glatt!
mvh
Leif



[KnB]

Bestiller et sett Acostic Dimension Absorb-Gel
Dempe 300b burde gå, får finne en løsning som passer.
Ellers er dette ”walk in the park” mot å starte fra scratch som du gjorde



[KnB]

og parken har til dels vært rene jungelen for meg ;D



[LMC]

jeg har kryssfinerplatene ennå!
mvh
Leif



[LMC]

det letteste er å "henge opp " et litt tungt sub-chassis til 300B rørsokkelen som du fester noen mm under topp-platen
mvh
Leif



[KnB]

Har en liten plan.

Har bestilt nye sokler for 300b -Yamamoto av teflon. (koster litt men ikke all verden.)
Lager en plate som blir montert under denne, vil kople av platen med en tykk o-ring som går rundt hele sokkel, o-ringen vil da ligge mellom topp plate og monterings plate. Ringen må være 6-7mm tykk.
Platen monteres via bolter som passer i utfresing i topp, vil kople av med o-ring under. Selve platen vil da være elastisk montert, sokkel trenger ikke senkes mer en 1mm.



[LMC]

nettopp!
mvh
Leif



[KnB]

Den grønne platen festes til 300b sokkel, den flyter mellom o-ringer eller noe annet fleksibelt.



[LMC]

du får jo kjøpt små skruer med dempekloss i midten anpasset til ulike vektklasser
RS....igjen !
mvh
Leif



[LMC]

her finner du de:
http://no.rs-online.com/web/search/...no|1&binCount=186&multiselectParam=4294962821 4294955222&selectSubRange=SLF Electronic Mounts#breadCrumb

mvh
Leif



[KnB]

Et alternativ
Trenger ikke på død og liv bruke de eksisterende skru hullene.
Om jeg bruker dempe blokker vil jeg lage 2 bøyler innvendig, dempeklosser med en tyngere plate på topp av disse. Skal vurdere alternativet.



[KnB]

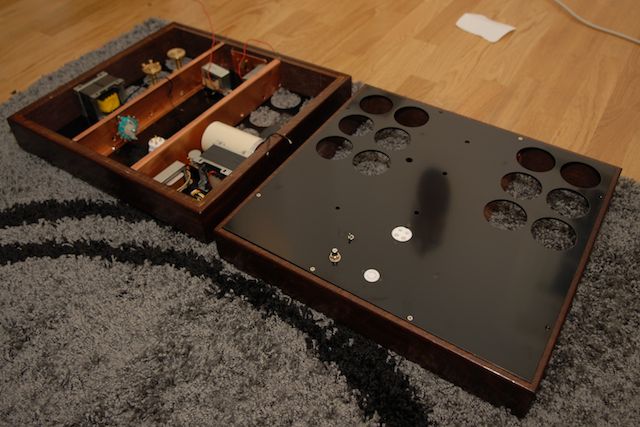

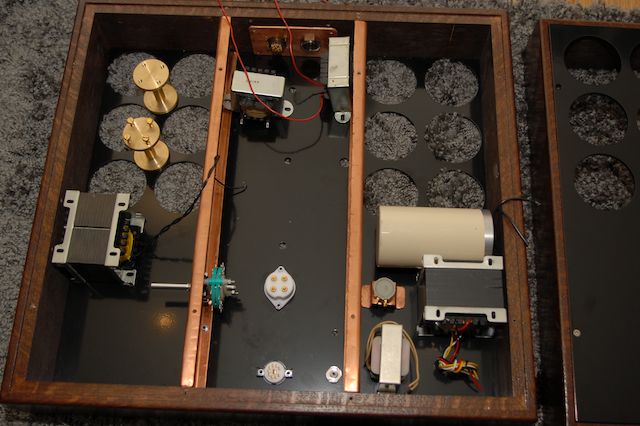

Startet med montering på nye plater.

4mm messing fra Schaeffer, kjempe bra produkt -fantastisk service!! Finish på platene er 100%

God Jul og tusen takk for all hjelp jeg har fått til nå, spesielt til LMC.



[LMC]

hvordan i all verden har du tenkt å komme til den venderen for kontroll av spenninger?
mvh
Leif



[KnB]

Via aksling ut på siden, denne er ikke lagd enda.



[KnB]

Demping av 300b blir ikke installert enda.
Absorb-gel rør demper er kjøpt inn for 6c45pi.
Nye teflon sokkler er installert.
HiNi grid choke fra Magnequest er på vei.
Jern for 300b heater er mottatt fra Gary.
Alt skal ligge tilrette for julekos ;D
På toppen av alt er en Phasure Nos1 dac på vei, det blir spennende!!!!



[slarssen]

to kjappe tips for vibrasjonsdemping av rørsokler:

http://no.farnell.com/fivistop/0808vv06-60/mount-bobbin-male-male/dp/4995892

http://no.farnell.com/fivistop/1008vd10-45/mount-bobbin-male-female/dp/4996306

- Slarssen



[LMC]

men workload 3,4 alt.2,4kg per ben til et 300B?
mvh
Leif



[slarssen]

De har flere typer, men jo de er muligens litt ute av spec sånnsett, men jeg kan ikke tenke meg at noen form for vibrasjonsdemping med liknende løsninger vil fungere optimalt for noe med så lite vekt som ett rør uansett.

Dempematerialet bør vel helst komprimeres 50% av vekten det skal dempe for at det skal dempe best, er ikke det regelen? Gjør virkelig de svinedyre dempesoklene det?

-slarssen



[LMC]

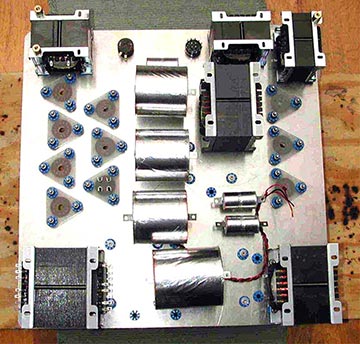

Jeg har noen Chimera Labs vibrasjonsdempede 300B sokler hjemme
kontakt ham og spør om han har flere
de var ikke gratis men!?
mvh
Leif



[KnB]

Bruker yamamoto rørsokklene når jeg først har kjøpt de, de passer perfekt i utfresingen på 30mm.
Husker du dimm for Chimera Labs?
Uansett vib demping kan jeg montere i etterkant, uten for mye ekstra arbeid.

Det blir et solid chassis 8)



[LMC]

nei
de er trekantede med skruer/fester/demping hver 120 grader
mvh
Leif



[KnB]

ok, jeg bruker hva jeg har. De ser veldig bra ut, skulle bare mangle til prisen.



[LMC]

ok, jeg bruker hva jeg har. De ser veldig bra ut, skulle bare mangle til prisen.

? hvilke? Chimera? fant du bilde og pris?
mvh
Leif



[KnB]

Jeg har slike: http://www.jacmusic.com/sockets/Socket-Yamamoto.htm

Fant bilde av forsterker som bruker chimera, ikke pris.

Edit: kunne brukt chimera, men passer ikke så bra med hull som er boret.



[LMC]

samme som mine ja!
du kan jo montere soklene dine i en sånn air ventilation plate som du avfjærer?
mvh
Leif



[KnB]

Planen er å lage en tung plate som kan montere senere (uten å lodde ut sokkel.)
platen/sokkel monteres med tilpasset vibrasjonsdempere på et fundament under toppplaten.
Som du anbefalte

De du har, er det fjærer som demper?



[LMC]

i jakten på skikkelig lyd er alt lov og mikkemus approach straffer seg!
mvh
Leif



[KnB]

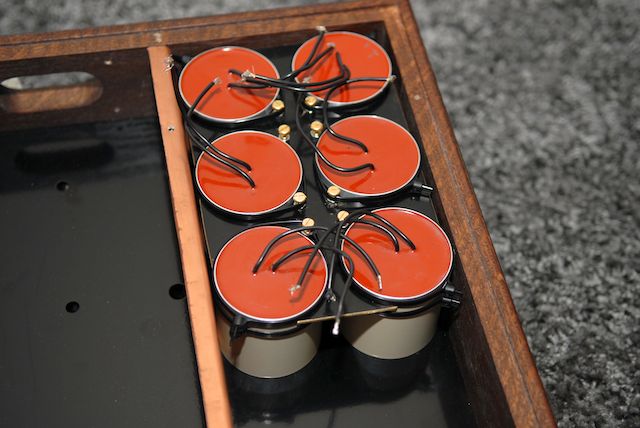

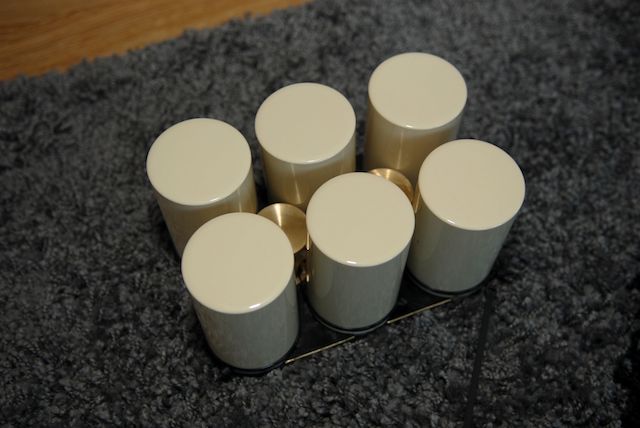

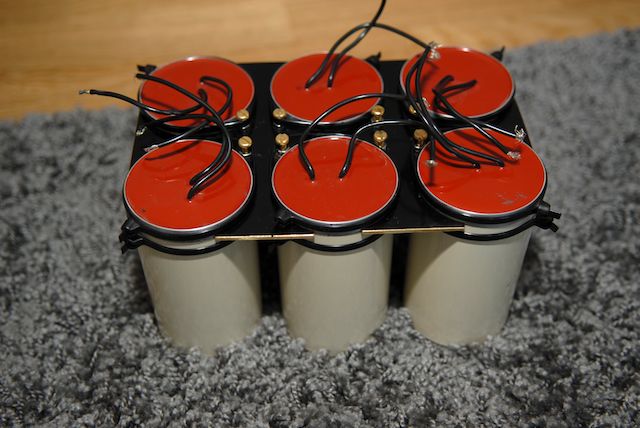

Innfesting av kondensatorer, mye bedre en lim 8)

Leif; enig at "beste" løsning bør velges, mikkemus får jeg prøve å holde utenfor
300b sokkel blir montert direkte i første omgang, så får en se etterhvert.



[rama]

julehilsen fra heiagjengen



[LMC]

god jul!
sykt bra implementert
ps selv om kondisene er bipolare har du en inner og yttervikling
inn på innervikling og ut på yttervikling/pluss på innervikling og jord på yttervikling
hvordan finner du innervikling?
mål vdc og du får pluss minus indikasjon
pluss= innervikling

lykke til
mvh
Leif



[andreas]

Veldig bra jobb med innfestingen av kondisene! Det der er langt bedre enn den forrige løsningen du la frem.



[KnB]

Enig, mye bedre løsning dette.
Komponenter er montert, limet få tid til å herde før jeg forstsetter med kabling/lodding.

Leif; har målt ut kondensatorer. takk

Legg merke til vakt hunden ;D



[KnB]

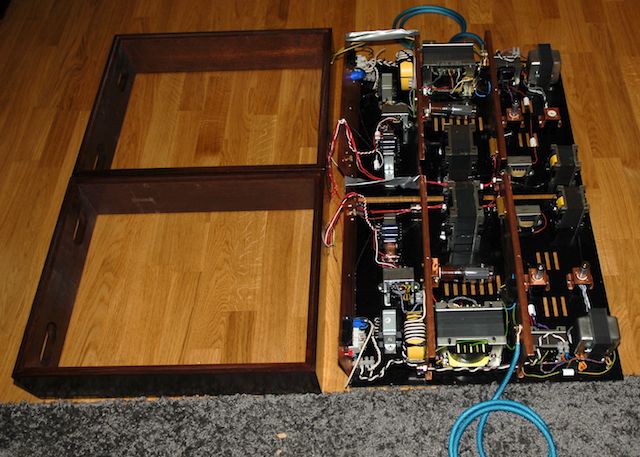

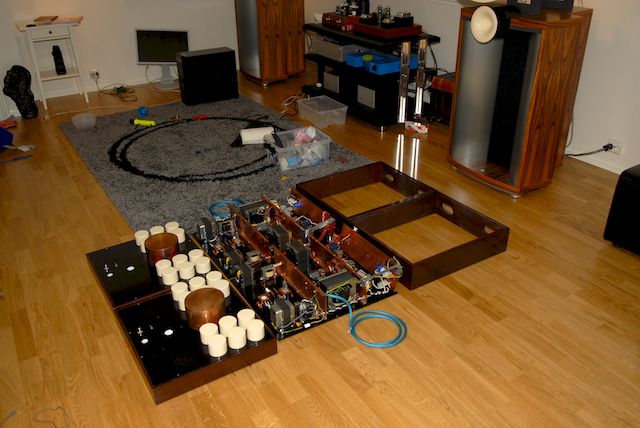

Power er ferdig klar til test.
En del arbeid på utgang før jeg kan sette strøm på.
finner ikke egnet kontakter for jordkabler, skal bruke 25mm2 (de blå på bildet) kobler de sammen med kabelsko og 8mm bolt. Ikke hver dag en flytter på de uansett.



[sclalars]

Et meget imponerende prosjekt knb! Kan ikke annet enn å applaudere. Og flotte praktiske løsninger du kommer opp med.
Selv er jeg en idiot når det gjelder elektronikk og tilsvarende, så det blir ikke mindre imponerende å lese hva som skrives her av kompetente, spesiellt LMC.
Har du noe formening om hva disse kommer til å veie, til slutt? Og det er kanskje frekt å spørre hva kostnadene ender på? Kun av ren nyskjerrighet selvfølgelig, ;D
Morofaktoren og tilfredstillelsen kan selvfølgelig ikke måles i penger

Uansett, en kjempetråd!! Kudos til de innvolverte.

mvh
Lars



[KnB]

God morgen Lars

Erfaringene som lmc (med flere) deler er gull verdt!!
Litt av grunnene for prosjektet var for å lære, når det i tilegg kan bli bra så er det en bra bonus

Pris blir ikke så "ille", fikk kjøpe mange av delene forholdsvis rimelig, men en del ekstra her og der.
Har ikke regnet på det men estimert til noe over 70K. Kabinettet kommer på 20.000 for min del - det er super billig og under kg pris for kobber og messing jeg har brukt.
Skulle en bestille metallet på nytt ville topp og bunn plater koste 30K alene.
Hva forsterkerene skulle kostet ferdig aner jeg ikke, men ikke lite tror jeg

Total vekt: ca 150 kg ferdig
Over 60 kg bare i messing og kobber... 8)



[sclalars]

God morgen Lars

Erfaringene som lmc (med flere) deler er gull verdt!!
Litt av grunnene for prosjektet var for å lære, når det i tilegg kan bli bra så er det en bra bonus

Pris blir ikke så "ille", fikk kjøpe mange av delene forholdsvis rimelig, men en del ekstra her og der.
Har ikke regnet på det men estimert til noe over 70K. Kabinettet kommer på 20.000 for min del - det er super billig og under kg pris for kobber og messing jeg har brukt.
Skulle en bestille metallet på nytt ville topp og bunn plater koste 30K alene.
Hva forsterkerene skulle kostet ferdig aner jeg ikke, men ikke lite tror jeg

Total vekt: ca 150 kg ferdig
Over 60 kg bare i messing og kobber... 8)

God morgen til deg også!

;D ;D Det gjør det ikke mindre imponerende. Utrolig tøfft å gå i gang med et prosjekt av denne dimensjon IMO.

Har du bestillt forsterkning til racket ditt ? ;D ( eller til gulvet ;D)

mvh
Lars



[KnB]

he-he, racket skal tåle vekten, gulvet er ekstra stivt, 250kg pr m2 ;D



[LMC]

std bæring gulv er vel 250kg/kvm + 30% sikkerhetsmargin, så det er ikke noe vits i å holde tilbake på noe :
mvh
Leif



[KnB]

;D ikke noe vits i det nei. var kanskje over 250kg, har dobble bjelkelag i forhold til standard så det skal holde
