Morten sitt nye lydrom

[JoHoo]

Med Dipole12 var det simulert en reduksjon av fs fra 26 til 18hz med et kompresjonsforhold lik ca 1:4.

Nærfeltsmålinger viser brukbar output til langt under 20hz



[Hornlyd]

Utrolig bra

Når det gjelder trykksetting av rommet så kan jeg spille svært høyt og allikevel hører man det ikke på soverommet til naboen hvor det kun er et rom i mellom det og lytterommet. Når jeg først spiller Yello så høyt at driverne er på bristepunktet så kan man høre musikken svakt svakt.

* Bor i enebolig i kjede (bredt rekkehus)



[JoHoo]

Ridtahler beregnet for meg et passivt korreksjonsfilter. Det inneholder en notch til å ta ned resonansen, og en LP (stor spole) for å kompensere for dipolavrullingen.

Skal du dele veldig lavt, så er det ikke sikkert du trenger å bry deg om resonansen, men du vil nok kompensere hvis du ikke sitter i ekstrem nærfelt.



[Tytte71]

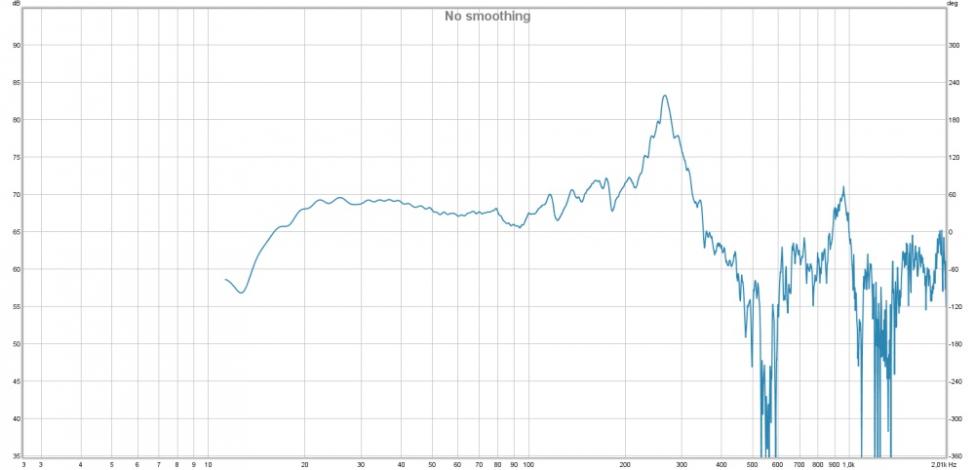

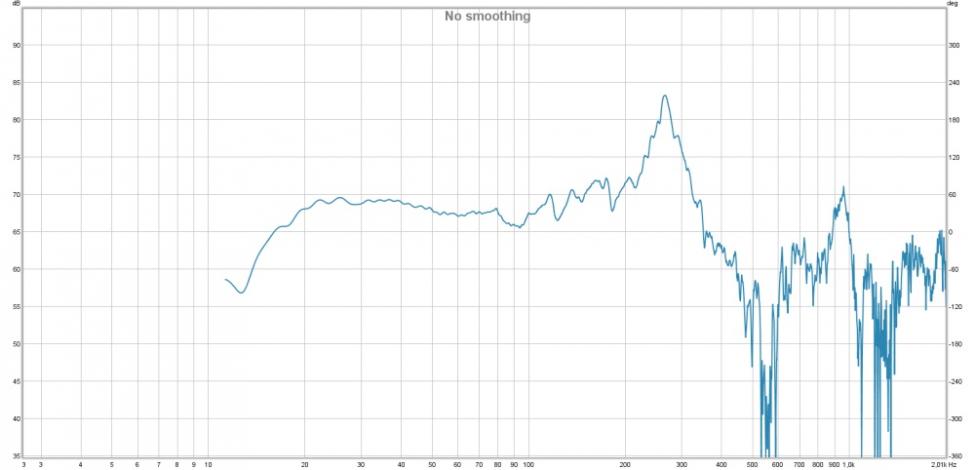

Vis vedlegget 304429

Med Dipole12 var det simulert en reduksjon av fs fra 26 til 18hz med et kompresjonsforhold lik ca 1:4.

Nærfeltsmålinger viser brukbar output til langt under 20hz

Den målte responsen er litt snillere enn det jeg får ut av Hornresp. Dipole12 har også i utgangspunktet en lavere Q enn Dipole15.
Kompresjonen en del høyere i tilfellet du hadde enn det jeg hadde lagt opp til... rent ut fra målt respons hvor Q er høyere enn ønskelig mht. impulsresponsen. Skal legge ut en Hornresp simulering med ditt oppsett Johoo bare for å se hvor omtrentlig et simulert resultat er. Akabak er nok bedre på dette.

Det beste er uansett å lage en testkasse hvor slotarealet kan justeres og måle/tilpasse det til eget rom. Det blir sånn cirka uansett simulering.



[Tytte71]

Sikkert like greit å følge opp i denne tråden som til å rote til AE GB-tråden med masse teknobabbel.

Svaret du fikk fra John henger veldig på greip. Men det kan være flere grunner til å lage Ripol. Plassbesparelse for eksempel - men da bør også slotbredde + kassebredde ikke være bredere enn dia på elementet for at det skal ha noe for seg.

Å kunne linearisere en dipols output nedover er hovedårsaken til at Ripol-prinsippet ble etablert. Altså å få til en dipol bassløsning uten elektronisk EQ med "vanlige drivere". Løsningen er å la driveren jobbe mot en tilleggslast - et luftareal som er mindre enn driverens og med det skape en komprimering av luften. Der blir som å øke membranvekten for lavere frekvenser. Resultatet er at resonansfrekvensen til systemet synker sammen med at Q øker.

Når du da starter med et basselement som er skreddersydd for å spille bass i åpen baffel, så kan du fort komme uheldig ut om du skal ytterligere øke Q i systemet ved å dytte det inn i en Ripol. Qts på Dipole15/LO15 er høy nok i utgangspunktet og elementenes fs er også veldig lav.

Har dratt noen eksempler i Hornresp. Ikke se for mye på hvor resonansene havner i simuleringen. De er ikke nøyaktige og henger sammen med at modellen som er satt opp i hornresp ikke har tatt hensyn til at elementet står med siden utover.

Først "Johoo sin Ripol" med Dipol 12 element og 3:1 kompresjon

Ikke helt ulikt resulatet han har målt, med unntak av at resonansene i Johoo sitt tilfelle kommer høyere opp i frekvens.

Neste ut er Dipole15 med 3:1 kompresjon. Ikke så veldig pent mht. impulsrespons.

Deretter LO15 med 3:1 kompresjon...

Siste eksempel med TD15S som er en driver for bassrefleksapplikasjoner. Her er kompresjonen 4:1 som er vesentlig mer enn i eksemplene over.
I dette tilfelle begynner det å ligne en ideell respons nedover.



[mteinum]

Tusen takk for utfyllende svar!

I stor grad var tanken med Ripol å spare plass. Dette skal inn i stua, så det kan ikke være så alt for dominerende

4 x Dipol12 i H/U frame er selvsagt en mulighet som burde kunne passe godt.

Kan ta med svaret jeg fikk fra John her også:

Hi Morten. Yes, LO15 would be the better option in a ripole. I would look into don't a u or h baffle though instead unless the small size is the primary goal. Both the LO15 and Dipole15 are optimized for open baffle use and don't need the ripole loading to play low. You would get more efficiency and wider bandwidth in either u or h frame. It is just not as compact.



[mteinum]

På tide at denne mannen får bestemt seg

Horna er 32cm i bredden. H/U frame med Dipole12 blir fort 40. Sum 70.

Da gjør vi følgende:

1. Dallas blir fuglekasse
2. H/U frame med 2 x Dipole15/12, FE203EnS & T500mkII i topp. Ca 44-45 i bredden.

Finito.



[JoHoo]

Enkelt og superkult! Ta en titt på linkwitz M-baffel også...



[PacMan]

30" - dette begynner jo å ligne noe

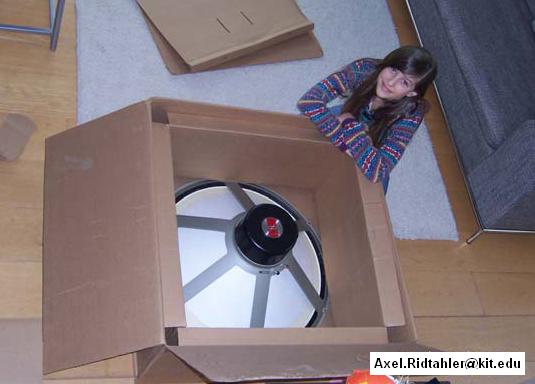

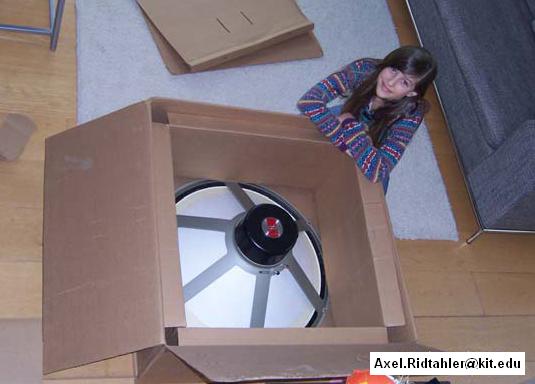

Vis vedlegget 298322

Kult bilde.



[Tytte71]

På tide at denne mannen får bestemt seg

Horna er 32cm i bredden. H/U frame med Dipole12 blir fort 40. Sum 70.

Da gjør vi følgende:

1. Dallas blir fuglekasse
2. H/U frame med 2 x Dipole15/12, FE203EnS & T500mkII i topp. Ca 44-45 i bredden.

Finito.

Høres fornuftig ut og stryk det 12-tallet etter Dipole15



[mteinum]

Med LO15 så kan jeg vel så og si kjøre passiv deling i dette systemet. ref følsomhet LO15/FE203



[mteinum]

Så var det å tenke på design. Disse var helt i min gate

Bert Doppenbergs Quasar with Fostex FE 206 E



[Hornlyd]

Med LO15 så kan jeg vel så og si kjøre passiv deling i dette systemet. ref følsomhet LO15/FE203

LO 15 er faktisk litt mer følsom og da med D8. Med D16 tror jeg du får 3 dB mer.
grelv har beregnet filter mellom 203/T500 i 70 cm baffel som låter milevis bedre enn det meste.
du kan allikevel prøve passiv deling i bånn, det finnes noen triks vi kan ta etterhvert, her må du IKKE bruke luft eller foliespole, langt grovere saker må til (evt North Creek luft men det koster). Jantzen C-Coil er et godt alrnativ, 12 dB low pass. 203 high passer du rundt 300 Hz med +/- 47 uF men her må du også prøve deg frem. Du kan godt låne blackboxen min, da sparer du tid.



[mteinum]

Det blir Dipol15 og aktiv deling i bånn. Skal se om jeg ikke kan få brukt Burson Timekeeper til å drive bassene.

Tror jeg trenger tegningene til det filteret

Her er tegningen til Quasar MkII. Disse er like høye som Dallas horna - det kan jeg leve med

http://www.bd-design.nl/forum/index.php?id=10292

Men hvordan i alle dager plasserer jeg diskantene?

Noe ala dette?



[JoHoo]

Kan du ikke bare legge den oppå?



[Hornlyd]

Eller dra alle driverne lenger ned og tettere mot hverandre.



[mteinum]

Her var et annet pent dipol design

Scene - Dipole Speaker - Human Audio



[mteinum]

Gallery - Human Audio



[Hornlyd]

Her er det mange fine bilder: http://www.hifisentralen.no/forumet/hi-fi-generelt/66326-pne-bafler-en-ob-tra-d-til-inspirasjon.html



[slettix]

Koste meg med å bla gjennom denne tråden igjen. Uten tvil en av sentralens aller beste
Hva er status i residensen din nå? Vi tåler noen flere bilder her...



[Sluket]

ALT på linje, Morten - alt på linje!



[mteinum]

Koste meg med å bla gjennom denne tråden igjen. Uten tvil en av sentralens aller beste
Hva er status i residensen din nå? Vi tåler noen flere bilder her...

Takk, takk

Det ble en liten avsporing med høyttallerbygging i YAOBS-tråden, men for å samle trådene så er vel dette noe av det siste fra heimen.

Liker svært godt denne OB-lyden, det gjør at jeg kan sitte i stua nede og spille musikk uten at resten av huset blir nevneverdig forstyrret.


Aurora - All My Demons Greeting Me as a Friend by Morten Teinum, on Flickr

Nå om dagen så holder jeg på å teste ut Roon - bedre sent enn aldri...



[baluba]

Alt du gjør er smakfullt, Morten.



[Dazed]

Pent, som alltid!

Liker svært godt denne OB-lyden, det gjør at jeg kan sitte i stua nede og spille musikk uten at resten av huset blir nevneverdig forstyrret.

Interessant. Hva kan det komme av? Hvis det virkelig stemmer, er det veldig aktuelt for meg også.



[Hornlyd]

Bruker du grelv filteret nå?



[Slam Dancer]

Finfint!



[mteinum]

Nå tilbake fra betalt ferie i det grønne.

Pent, som alltid!

Liker svært godt denne OB-lyden, det gjør at jeg kan sitte i stua nede og spille musikk uten at resten av huset blir nevneverdig forstyrret.

Interessant. Hva kan det komme av? Hvis det virkelig stemmer, er det veldig aktuelt for meg også.

Har ikke blitt kastet ut av fruen enda

Vel, med kasse så opplever jeg at vibrasjonene går rett i huskonstruksjonen. Med OB så er bass/trykk mer retningsbestemt og lekker ikke i like stor grad som en kassekonstruksjon til andre rom. Dersom jeg ratter på, så merkes det selvsagt greit i etasjen over. Men, rommet som ligger i motsatt enda av huset, etasjen over, så er det svært lite merkbart.

Alt du gjør er smakfullt, Morten.

Bruker du grelv filteret nå?

Jepps. Big-bad-ugly one. Den ene spolen burde teoretisk vært snudd 90grader.


YAOBS x-over by Morten Teinum, on Flickr


Cable chaos by Morten Teinum, on Flickr

Beklager rottereir, har handlet hvite ledninger og de skal på plass i vinter.

Finfint!



[Hornlyd]

Du kan jo lage et sugefilter rundt 2-3K som kan slås av og på med en mekanisk bryter? Eller hva med et lite fjernstyrt rele, drevet av noen små lithium batterier? Jeg har kjøpt sånne releer til horndriverne mine.

Da får du en valgfri BBC dip rundt ressonansfrekvensen mot wizzerconen. Det kan være kjekt når du hører på tynne innspillinger.



[mteinum]

Får starte med å bygge kretsen Relestyring med Raspberry PI som kontroller via GPIO lar seg jo greit implementeres i etterkant.

Litt musikk for en ellers regntung lørdag.



[Sluket]

Det kommer intet i en lukket hånd...



[mteinum]

Man får se hva posten bringer.



[mteinum]

... en pappeske!



[gismo]

Takker for tips litt før her mteinum, spennende album

gismo



[motoren]

... en pappeske!

Grattis med ny eske

mvh



[mteinum]

Katta ut av sekken. Her har det vært lydtørke da Mytek Stereo 192 DSD DAC har vært på tur. Inn kom denne:

Mytek Brooklyn DAC

Lurt lite kinderegg denne boksen. Svært stuevennlig da den eliminerer flere bokser her i huset. Analog inn gjør at platespiller kan tilkobles. Den har innebygd RIAA-trinn med både MM og MC støtte. Dette skal prøves ut etter hvert.

Volumkontroll som kan brukes digitalt eller analogt.

DAC-delen spiser det meste av formater, PCM, DSD og siste skrik MQA. Warner er i gang med å konvertere sin katalog og Tidal er en het potet for å streame MQA filer. I klartekst: highres streaming.


Mytek Brooklyn DAC by Morten Teinum, on Flickr

Solid polstret


Mytek Brooklyn DAC by Morten Teinum, on Flickr

Det følger med strøm og usb-kabel, fjernkontroll (!), noen jumpere for å justere gainnivået ut av dacen. Skal gain justeres må topplokket skrus av.


Mytek Brooklyn DAC by Morten Teinum, on Flickr

Denne kommer i to utgaver: sort eller sølv. Her ble det sølvutgaven.


Mytek Brooklyn DAC by Morten Teinum, on Flickr


Mytek Brooklyn DAC by Morten Teinum, on Flickr


Mytek Brooklyn DAC by Morten Teinum, on Flickr

Bra med inn og utganger


Mytek Brooklyn DAC by Morten Teinum, on Flickr

• XLR analog ut
• RCA analog ut
• RCA analog inn. Signalet kan være linjeinngang, platespiller mm eller mc
• AES
• SPDIF/DSD
• Wordclock in/out for synkronisering av flere enheter (flerkanalssystem)
• USB 2, trenger ikke driver for mac/linux.
• SPDIF, optisk
• 12V for ekstern stømforsyning
• 230V for intern strømforsyning.
• Jording til platespiller



[Moiz Audio]

var på tide med en oppgradering



[gismo]

Gratulerer mteinum, dette ER et Kinderegg
Denne var LEKKER og at den også leveres i sort likte jeg
Blir spennende å høre hva du syns om denne!

Må bare vise den i alternativ farge...
Hope you don't mind?

gismo



[mteinum]

Nå er ikke dette nips til stuebordet, så inn med USB-kabel, RCA til First Watt B5 og deretter strøm.

Bli lys!


Mytek Brooklyn DAC by Morten Teinum, on Flickr

Om man ikke liker blå, lysende logo, kan denne endres til andre farger (16 stk) og forskjellige nivåer (også 16). Har man flere DAC'er, så kan man feks sette farge utifra hvilken sone denne opererer i. Må nok duses noe ned ser jeg

Standard ut var HP (headphones), så her måtte jeg endre til MAIN, og da kom det signal ut av RCA-out.


Mytek Brooklyn DAC by Morten Teinum, on Flickr

Det er to ulike visninger på displayet. Bildet over viser screensaver med redusert informasjon.

Trykk en gang på det store hjulet til høyre og man får full tilgang til menyer mm. De fire knappene, to på hver side av displayet, velger hver sin menyrute. Hjulet på høyre side brukes så for å endre valgt parameter. Feks volum, inngang, mm.


Mytek Brooklyn DAC by Morten Teinum, on Flickr


Mytek Brooklyn DAC by Morten Teinum, on Flickr


Mytek Brooklyn DAC by Morten Teinum, on Flickr


Mytek Brooklyn DAC by Morten Teinum, on Flickr



[gismo]

Lekkert!

gismo



[mteinum]

Lekkert!

gismo

Lovely

Måtte nesten teste ut dette MQA formatet. Inn på 2l.no, finn første og beste album. Betal, overfør til Mac-mini, og der kom det opp i Roon.


Maja S.K. Ratkje: And sing ... [2L-MQA] by Morten Teinum, on Flickr

La meg si det sånn... neste gang hører jeg på plata før jeg kjøper - katta går rundt småforvirra her og lurer på hva alle disse rare lydene er for noe. Skal gi denne noen runder, kanskje etter et glass rødvin

http://www.2l.no/pages/album/124.html

Men! som Roon viser over, har jeg lossless overføring til dac'en. DAC'en er enig med Roon at den har fått en gyldig MQA stream.


Maja S.K. Ratkje: And sing ... [2L-MQA] by Morten Teinum, on Flickr

Her fra manualen
