ACA 1.6: https://diyaudiostore.com/products/...28fab&mc_eid=9f5aa5a0f8&variant=7072933085218

Dette blei for mye for meg for en stund siden og greiene er underveis (i følge DHL og Fedex) i god tid før jula setter inn. Loddebolten blir varm når nissen har vært innom, det blir et spennende prosjekt for en som er relativt uerfaren med å bygge slike saker. Har lest gjennom denne tråden og fanget opp mange gode råd, en stor takk til bidragsyterne.



[duc916]

Det eneste jeg kanskje vil anbefale er å bruke skruterminaler på de 8 ledningene til in, out, spenning og led. Jeg loddet ledningene rett i korta, men det var litt fiklete. Elektrisk er det kanskje best med lodding, men tror ikke forskjellen er allverden. Har ikke målt, men jeg tror en kan bruke 4 stk 5mm doble terminaler pr. kort. Hvis du ikke har slike liggende, så har jeg noen poser liggende...



[Bjørn.H]

Jeg har et spørsmål her: dere som har handlet amp camp amper, bestiller dere via "EU"?



[duc916]

Jeg har et spørsmål her: dere som har handlet amp camp amper, bestiller dere via "EU"?

Tror ikke det var noen opsjon dengangen jeg bestilte. Det ble ganske dyr frakt, så senere bestillinger tok jeg via jetcarrier.com.
Jeg kjøpte ikke kabinettene eller psu'ene, hadde noe fra før av. De kabinettene de selger kommer fra modushop i Italia, så det kan hende en får de billigere ved å bestille de derifra. Da kommer de uborret, men det er vel som regel like greit (?)



[Bjørn.H]

Jeg har et spørsmål her: dere som har handlet amp camp amper, bestiller dere via "EU"?

Tror ikke det var noen opsjon dengangen jeg bestilte. Det ble ganske dyr frakt, så senere bestillinger tok jeg via jetcarrier.com.
Jeg kjøpte ikke kabinettene eller psu'ene, hadde noe fra før av. De kabinettene de selger kommer fra modushop i Italia, så det kan hende en får de billigere ved å bestille de derifra. Da kommer de uborret, men det er vel som regel like greit (?)

Hvor kjøpte du strømforsyningene fra?



[duc916]

Jeg har et spørsmål her: dere som har handlet amp camp amper, bestiller dere via "EU"?

Tror ikke det var noen opsjon dengangen jeg bestilte. Det ble ganske dyr frakt, så senere bestillinger tok jeg via jetcarrier.com.
Jeg kjøpte ikke kabinettene eller psu'ene, hadde noe fra før av. De kabinettene de selger kommer fra modushop i Italia, så det kan hende en får de billigere ved å bestille de derifra. Da kommer de uborret, men det er vel som regel like greit (?)

Hvor kjøpte du strømforsyningene fra?

Jeg gjorde en vri, og bygde tradisjonelle strømforsyninger med trafoer og kondensatorbanker. Ble sikkert dyrere og sikkert ikke bedre, men greit å teste det ut før Aleph J'en...



[Bjørn.H]

Jeg har et spørsmål her: dere som har handlet amp camp amper, bestiller dere via "EU"?

Tror ikke det var noen opsjon dengangen jeg bestilte. Det ble ganske dyr frakt, så senere bestillinger tok jeg via jetcarrier.com.
Jeg kjøpte ikke kabinettene eller psu'ene, hadde noe fra før av. De kabinettene de selger kommer fra modushop i Italia, så det kan hende en får de billigere ved å bestille de derifra. Da kommer de uborret, men det er vel som regel like greit (?)

Hvor kjøpte du strømforsyningene fra?

Jeg gjorde en vri, og bygde tradisjonelle strømforsyninger med trafoer og kondensatorbanker. Ble sikkert dyrere og sikkert ikke bedre, men greit å teste det ut før Aleph J'en...

Det skal du ikke si så sikkert. Kanskje mer holdbart i lengden.

-er det plass i originalkabinettene til den strømforsyningen du bygde og trafoene?



[duc916]

Hvor kjøpte du strømforsyningene fra?

Jeg gjorde en vri, og bygde tradisjonelle strømforsyninger med trafoer og kondensatorbanker. Ble sikkert dyrere og sikkert ikke bedre, men greit å teste det ut før Aleph J'en...

Det skal du ikke si så sikkert. Kanskje mer holdbart i lengden.

-er det plass i originalkabinettene til den strømforsyningen du bygde og trafoene?

Jeg brukte noen andre kabinetter, men jeg tviler litt på om en får plass til trafo og kondensatorer i orginal kassene. Ville ihvertfall ha sjekket plassen nøye...



[duc916]



[Bjørn.H]

Hvor kjøpte du strømforsyningene fra?

Jeg gjorde en vri, og bygde tradisjonelle strømforsyninger med trafoer og kondensatorbanker. Ble sikkert dyrere og sikkert ikke bedre, men greit å teste det ut før Aleph J'en...

Det skal du ikke si så sikkert. Kanskje mer holdbart i lengden.

-er det plass i originalkabinettene til den strømforsyningen du bygde og trafoene?

Jeg brukte noen andre kabinetter, men jeg tviler litt på om en får plass til trafo og kondensatorer i orginal kassene. Ville ihvertfall ha sjekket plassen nøye...

#ArildD kanskje vet noe om det, ettersom han har de originale kabinettene?



[ArildD]

Det skal du ikke si så sikkert. Kanskje mer holdbart i lengden.

-er det plass i originalkabinettene til den strømforsyningen du bygde og trafoene?

Jeg brukte noen andre kabinetter, men jeg tviler litt på om en får plass til trafo og kondensatorer i orginal kassene. Ville ihvertfall ha sjekket plassen nøye...

#ArildD kanskje vet noe om det, ettersom han har de originale kabinettene?

Litt vanskelig å si uten å ha målene på det som skal inn. Flytter man noen cm på aca camp så kanskje..? Temmelig høy bias. Med tilhørende varme. Jeg ville ikke ha prøvd..

A



[ArildD]

Kabinettet som fulgte halvferdige kittet jeg kjøpte av Hel har danse plass innvendig. Samme bredde.



[Bjørn.H]

Det skal du ikke si så sikkert. Kanskje mer holdbart i lengden.

-er det plass i originalkabinettene til den strømforsyningen du bygde og trafoene?

Jeg brukte noen andre kabinetter, men jeg tviler litt på om en får plass til trafo og kondensatorer i orginal kassene. Ville ihvertfall ha sjekket plassen nøye...

#ArildD kanskje vet noe om det, ettersom han har de originale kabinettene?

Litt vanskelig å si uten å ha målene på det som skal inn. Flytter man noen cm på aca camp så kanskje..? Temmelig høy bias. Med tilhørende varme. Jeg ville ikke ha prøvd..

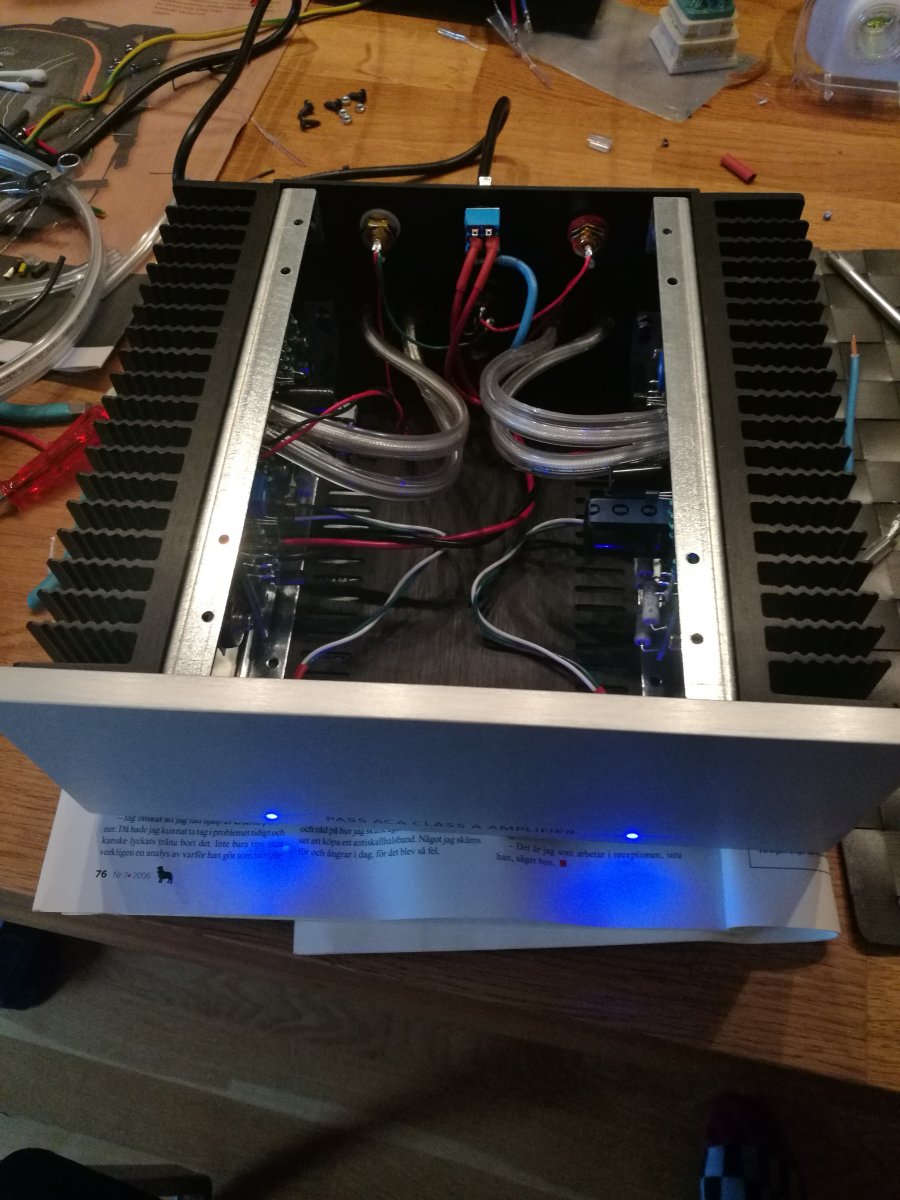

Vis vedlegget 548622
A

#duc916 kanskje har målene på trafoene og kretskortet. Ikke for det, jeg stoler på at den strømforsyninga som den er designet med fungerer godt -men hva gjør man den dagen den HP-saken tar kvelden?



[oks81]

Lage egen PSU i eget kabinett er en mulighet



[duc916]

Sjekket kjapt med målestokken, jeg har 25 (dybde) og ca. 17 cm (bredde) innvendig.
Trafoene er ca. 10 cm i diameter, psu kortet er ca. 10x13 cm ink diodene som er boltet til bunnplata i kabinettet.
PSU korta kommer fra Jim's audio på ebay, og trafoene fra aliexpress. Men det finnes jo mange som leverer både kort og trafoer...
En tommelfinger er vel at en bør ha 10VA for hver watt ut, så en omlag 200 VA trafo burde dekke en stereoutgave (?).

Og når jeg målte kom jeg på hvorfor jeg brukte 2 trafoer, hadde jeg brukt 1, så tror jeg ikke jeg ville fått plass i kabinettene.
Høyden på kabinettene er vel omlag 4 U tipper jeg.
Skulle jeg bygd de i dag og skulle handlet kabinetter, så ville jeg ha ha skaffet dimensjoner på mulige psu kort og trafo.
Så ville jeg har regnet litt på hvordan dette måtte plasseres i et kabinett, ink. krav til høyde.
Jeg tipper at en kan klare seg med noe som omlag er så bredt som orginalt, muligens noe bredere, men nok noe dypere.
Feks 30 cm dypt.
Alternative mye bredere, men omlag 20 cm dype.
En fordel med et dypere kabinett, er at en får lengre kjøleribber, og dermed litt lavere temperatur.
De blir varme...



[mk1classic]

Lage egen PSU i eget kabinett er en mulighet

Hvis jeg skulle oppgradere fra de store to 24V strømforsyningene, så blir det nok en dual mono i et fullbredde kabinett eller to tilsvarende halvbredde kabinetter med linear power. Men jeg tror ikke de 24v strømforsyningene dør med det første, de virker velbygd.

Vet ikke om linear power oppgradering er den oppgraderingen som gir mest for pengene på AMP CAMP 1.6. Jeg har ikke fulgt med i det siste, men det er nok mulighet for forbedringer. Mine to kommer nok til å driver hver sin TAD TD-2001 etterhvert.



[oks81]

Ikke prøvd den med SMPS, men tenker SMPS er bra nok



[haraldo]

Jeg har lurt en del på ACA ... men jeg har et par Duntech med en virkningsgrad på 82dB
Så jeg er svært usikker på hvor mye jeg kan få ut av høyttalerne med så lite watt på boks, monoblokker med parallell input gir jo en del mere da. men .... kvalitet er mye viktigere enn kvantitet ???

Det er vel bare en måte å finne ut av dette



[duc916]

Lage egen PSU i eget kabinett er en mulighet

Hvis jeg skulle oppgradere fra de store to 24V strømforsyningene, så blir det nok en dual mono i et fullbredde kabinett eller to tilsvarende halvbredde kabinetter med linear power. Men jeg tror ikke de 24v strømforsyningene dør med det første, de virker velbygd.

Vet ikke om linear power oppgradering er den oppgraderingen som gir mest for pengene på AMP CAMP 1.6. Jeg har ikke fulgt med i det siste, men det er nok mulighet for forbedringer. Mine to kommer nok til å driver hver sin TAD TD-2001 etterhvert.

Enig i dette, jeg bygde mine slik fordi jeg hadde kabinettene og hadde lyst til å bygge litt anderledes.
Og hvis en SMPS rykker, så er det vel bare å kjøpe en ny (?)
Jeg bygde 2 stereoforsterkere med en baktanke om å brokoble de.
Men etter å ha koblet en til JMLC 200 / Lowther horna, så innså jeg at 2x7-8 watt er nok, selv med litt innspirert lydnivå.
Så da står det en stereoforsterker litt ubrukt, men jeg skal forsøke den på midbasshorna med GPA515.
Funker ikke det, så har jeg nå alt av deler til en AlephJ. Det er altfor varmt på loftet til å fyre opp loddebolten, så det får vente til høsten...



[mk1classic]

Det er bare å kjøpe ny PSU, hvis en skulle feile. PSUen som Nelson Pass valgte er godt dokumenter, virker være fra en seriøs produsent.
Det står en del om den her: https://diyaudiostore.com/products/meanwell-24v-5a-psu-with-power-cord



[mk1classic]

Jeg har lurt en del på ACA ... men jeg har et par Duntech med en virkningsgrad på 82dB
Så jeg er svært usikker på hvor mye jeg kan få ut av høyttalerne med så lite watt på boks, monoblokker med parallell input gir jo en del mere da. men .... kvalitet er mye viktigere enn kvantitet ???

Det er vel bare en måte å finne ut av dette

15watt gir deg ikke så mye, men du får vel maks ut ca 12db på toppen dvs ca 94db maks på 1m avstand. Så hvis det er ok med kort avstand og "lavt" lyttenivå, så går det nok. Men ikke noe disko oppsett...

Lettere for oss som starter på midt eller høyt 90tallet virkningsgrad.



[haraldo]

Jeg har lurt en del på ACA ... men jeg har et par Duntech med en virkningsgrad på 82dB
Så jeg er svært usikker på hvor mye jeg kan få ut av høyttalerne med så lite watt på boks, monoblokker med parallell input gir jo en del mere da. men .... kvalitet er mye viktigere enn kvantitet ???

Det er vel bare en måte å finne ut av dette

15watt gir deg ikke så mye, men du får vel maks ut ca 12db på toppen dvs ca 94db maks på 1m avstand. Så hvis det er ok med kort avstand og "lavt" lyttenivå, så går det nok. Men ikke noe disko oppsett...

Lettere for oss som starter på midt eller høyt 90tallet virkningsgrad.

Ja, men fremdeles fristende å prøve



[Hornlyd]

Vurderer Amp Camp på 12 volt solcelle system på hytta.

Nelson Pass svarer følgende. Vil noen utdype litt? Jeg kan lodde men forstår ikke alt:



R7 goes from 10K down to 4.7K.

Looks like the rest of the values can stay. Ideally adjustment is made
for symmetric clipping using an oscillator and scope, otherwise just
set the output DC at 6-7 volts and play with it while listening to see if
there is a preferred setting.



[Hornlyd]

Og er denne kurant?

One pair PASS ACA 5W Single-ended Class A FET + MOS Power amplifier kit DIY AMP | eBay

Find many great new & used options and get the best deals for One pair PASS ACA 5W Single-ended Class A FET + MOS Power amplifier kit DIY AMP at the best online prices at eBay! Free shipping for many products!

www.ebay.com



[oks81]

Ut i fra opprinnelig oppskrift så bytter du bare motstanden R7 fra 10kohm til en som er 4,7kohm.
Når du skal justere den inn så er den opprinnelige oppskriften at du skal justere til 10volt.
Siden det nå er lavere driftspenning skal du justere den til rundtom 6-7volt.
Juster den til 6,5volt du om du ikke har oscilloscope og tonegenerator for å justere den 100%.



[oks81]

Er litt skeptisk til kinakittet.



[Hornlyd]

Flott

Og hvor kjøper jeg det beste kitet?



[oks81]

Diyaudio er vel det beste



[mk1classic]

Kits

DIY amplifier kits, amplifier chassis, hard to find transistors and circuit boards

diyaudiostore.com



[duc916]

Vurderer Amp Camp på 12 volt solcelle system på hytta.

Nelson Pass svarer følgende. Vil noen utdype litt? Jeg kan lodde men forstår ikke alt:



R7 goes from 10K down to 4.7K.

Looks like the rest of the values can stay. Ideally adjustment is made
for symmetric clipping using an oscillator and scope, otherwise just
set the output DC at 6-7 volts and play with it while listening to see if
there is a preferred setting.

Men hvor mye (batteri) kapasitet har du ? Husk at den er håpløs inefektiv, kommer til å brenne av 50-60 watt kontinuerlig fra batteriene dine. Ville ikke en chipamp være bedre, feks en basert på tda3116 eller tilsvarende ? De får du ferdig fra Kina for noen få 100 kroner ? Du kunne også bruke en spenningsdobler fra 12 til 24 V, det gir deg mye mer output fra en chipamp.



[Hornlyd]

Godt innspill. Jeg lurte på akkurat det. En klasse T amp drar en halv watt for full musikk.
Da forlater jeg Amp Camp sporet og går tilbake til KingRex T2020 som jeg allerede har.

Spenningsdobler. Mener du den dingsen fra Clahs Olsson jeg har koblet laptopen til for å lade fra 12 volten?



[mk1classic]

Det må vel være enklere å se på moderne SQ bilstereo forsterkere?
Hvis ikke kan du se litt på hvordan bygge DIY 12V forsterkere.
En 12v DC basert strømforsyningen må transformeres opp til ønsket spenning i forsterkeren, ikke ned samt man trenger ikke likeretter delen som ved bygging av 220v AC utstyr.



[mk1classic]

Litt offtopic for denne tråden, men som svar på det enkleste alternativet til @Hornlyd Anaview ALA0080-2000
Denne trenger kun over 11.5v DC

Speakers Shop

Speakers Shop

www.lautsprechershop.de



[duc916]

Godt innspill. Jeg lurte på akkurat det. En klasse T amp drar en halv watt for full musikk.
Da forlater jeg Amp Camp sporet og går tilbake til KingRex T2020 som jeg allerede har.

Spenningsdobler. Mener du den dingsen fra Clahs Olsson jeg har koblet laptopen til for å lade fra 12 volten?

Vet ikke, men tviler. Det finnes bokser / strømforsyninger som har 12v dc inn og 24 v dc ut. Og 24 v dc passer fint til mange chipamper osv.
Sjekkt Clabbe, og de har en slik spenningsomvandler som jeg tenker på. Den kommer med flere uttak / spenninger, og har også 22-24 volt utgang. Oppgit 100w. Det jeg er usikker på er om den evn. Støyer noe som vil være hørbart i en forsterker ?
Fant ingen T2020, men t20. Og t20 skal ikke ha mer enn 12 v inn (?)



[hpm-1100]

Noen som kan sier litt om lyd i den? Camp amp 1.8, 8w? Vurdere en til Altece 19



[mk1classic]

Hvordan version 1.8 med 8w er har jeg ikke fulgt med på. Jeg vet ikke om du har søkt etter "reviewes" og målinger av disse? Ikke helt Firstwatt kvalitet for å si det slik...

Jeg har to V1.6 stereotrinn som ble kjørt balanserte / "brokoblet". Jeg prøvde først en i vanlig stereo på mine Opera Audio Barque M12mkii høyttalere, men det var ikke mye å skryte av... Det ble klart bedre i balanserte med 15w, virket som det var en helt annen kontroll. Men det mangler fortsatt en del. Alt dette sees på målinger av disse forsterkerne.

Jeg har vært inne på tanken å begynne å tweeke disse en del med ny power supply og muligens bedre komponenter, men det ble satt til side når jeg bygget opp et Purifi Audio sitt EVAL1 kit. En del enklere og mye bedre sammen med min rør pre-amp. De er i hver sin side av skalaen hos Audioscienecereview sine målinger av disse to forskjellige forsterkerne, EVAL1 og Amp Camp



[mk1classic]

Forslag til oppgradering av komponenter i denne tråden.

ACA amp with premium parts

I am sorry if this question had been asked. Had Anyone here built an aca amp using more expensive parts and can you hear any differences if any? Info for Amp Camp Amp (updated by Moderators) V1.8 builders - please note below the slight but important wiring changes between V1.6 and V1.8 and...

www.diyaudio.com



[oks81]

Nå ble det tema i en annen tråd om ACA og dens høye THD.
Først og fremst er dette en kjekk liten forsterker som er kjekk å bygge, gjerne også for nybegynnere.
Samtidig som den låter bra og kan fint benyttes på høy effektive høyttalere.
Dens høye THD består hovedsaklig av lavere ordens vreng som vi reagerer lite på.
Det er verre med selv små porsjoner høyere ordens vreng.



[MadsBje]

Nå ble det tema i en annen tråd om ACA og dens høye THD.
Først og fremst er dette en kjekk liten forsterker som er kjekk å bygge, gjerne også for nybegynnere.
Samtidig som den låter bra og kan fint benyttes på høy effektive høyttalere.
Dens høye THD består hovedsaklig av lavere ordens vreng som vi reagerer lite på.
Det er verre med selv små porsjoner høyere ordens vreng.

Den samme målingen ble postet og diskutert som et argument for å ikke kjøpe ACA når jeg skulle kjøpe mitt første kit. Endte heldigvis med å kjøpe til tross for disse tallene. Ellers så tyner han jo forsterkeren maksimalt med å bruke Sonus Faber Consertino høytalere som er så langt borte fra hva denne forsterkeren er ment å brukes til som du kan komme. Når han da klager på at det er for lite power og at det er et minus med forsterkeren så sliter jeg litt med å ta han seriøst. Hva måler den hvis du bruker la oss si 2-3 av de 16 watt som den yter som to monoblokker?



[ufo]

Hva måler den hvis du bruker la oss si 2-3 av de 16 watt som den yter som to monoblokker?

rimelig dårlig i 4ohm iallefall. yter ikke i nærheten av 16w engang. 7-8w

2watt med en forsterker. plenty av thd også oppover i orden

det morsomme er jo at denne forsterkeren til $25 banker den, og det er en knock-off en av "lepai"

Lepy LP-2020A Stereo Audio Amplifier Reivew

This is a review and detailed measurements of the Lepy LP-2020A stereo "digital" audio amplifier. I purchased it back in January of this year on prompting of the membership to measure ultra-budget priced amplifiers. When I say ultra-budget I mean it: the LP-2020A costs just US $24.39 including...

www.audiosciencereview.com
