Altec 515 GHP - ikke det ideelle elementet for oppgaven, men håper på at membanarealet redder meg...


Mvh



[Sluket]

Vi skal nok berge noen av de gode egenskapene - og det blir ikke dyrt å teste dette heller. Litt plank og no' kryssfiner så har du det nødvendigste.

Du bør definivt montere de avstivningene bak på baffelen slik som jeg har, det er mulig du må ha bakoverrettede vinger i tillegg og da er denne avstivingen helt vesentlig for innfesting av disse.



[bia]

Takker for tipset,
ser ikke bort fra at det må vinger til for å tyne det litt ekstra.

mvh



[bia]

Tror jeg må få bestilt kondensatorer til horna nå. Har bomma litt før.
Er det noen som har tips til hva som lyder bra på horn?

Skal bare ha 6 db filter så kan jo faktisk rive i litt...

mvh



[motoren]

Har du sovnet Bia? mere historikk og masse bilder takk

mvh



[bia]

Kommer nok etterhvert. Har jo ikke lyst til å bruke for mye plass her inne heller...

Har igrunnen hatt det veldig travelt med å ha fri det siste

En del ting som skal på plass før det blir noe action igjen.

Tenkte jeg skulle se om jeg kunne å tak i noe bolter til platespilleren i dag, så får vi se om det blir litt mer hot rodding...

Mvh



[Cobra2]

teaser...: (fremtids-plan)

8)
Arne K



[bia]

Glimrende Arne,

Ennå et lite stykke igjen til jeg MÅÅÅ ha de.
Skal bli spennende!

Gleder meg allerede...



[SannaX]

Hmmm...er det aktive filtre jeg ser der? Noen beskrivelse? Er i "leia" selv for slikt, og det er en jungel for å si det mildt..



[bia]

Valget stod mellom noe ala dette eller å oppgradere Behringerfilteret. Det ble selvføgelig diskutert med Arne,

KISS - Keep It Simple Stupid,

ble retningen å gå denne gangen.


Arne hadde tilfeldigvis et par variasjoner liggende, hvorfor det ble akkurat disse bør han kanskje svare på selv. Er nok en grunn til at han haddde de på hylla i utgangspunktet.

mvh



[SannaX]

KISS er nok ikke dumt det. Når jeg ser de brettene, så skjønner jeg iallefall fort at det ikke er noe jeg kan mekke selv på en kveld eller to ;D Vet du om Arne lager slikt på bestilling?



[bia]

Ingenting er umulig, men som du ser er det ikke gjort i en håndvending, mye forarbeid også... Du får nesten sende en PM å høre.

mvh



[Cobra2]

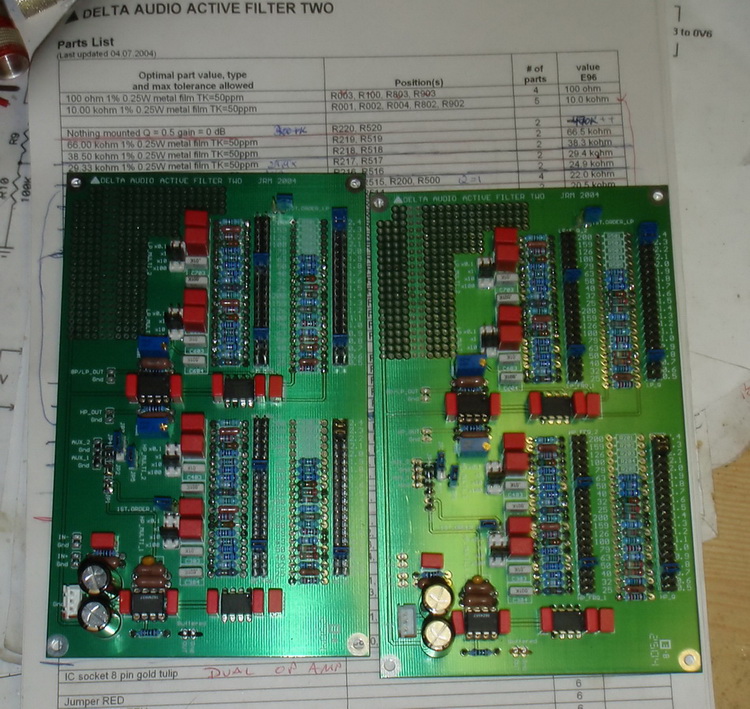

Dette filteret er modellert etter PassLabs XVR1, med ca samme fleksibilitet & justeringsmuligheter. Og ("God forbid") utbygnings-mulighet.
Ikke noe jeg gjør bare for morro...for mange forskjellige motstandsverdier, og altfor mange tettsittende loddepunkt...
Mer her:
http://www.diyaudio.com/forums/pass-labs/2646-pass-labs-xvr1-crossover.html
http://www.noermoelle-rasmussen.dk/Delta-audio.com/Active filter two.htm
http://www.diyaudio.com/forums/analog-line-level/27651-mox-active-crossover.html
8)
Arne K



[bia]

Godt å ha de rette forbindelsene. Uten det hadde jeg ikke kommet av flekken!



Tok forresten et bilde i går...

Litt på siden av topic for tiden, men det får så være...



[SannaX]

Ikke noe jeg gjør bare for morro...for mange forskjellige motstandsverdier, og altfor mange tettsittende loddepunkt...
Arne K

Det skjønte jeg når jeg tok en nærmere titt på den danske siden med nærbilder Skal få lest litt på linkene. Takk!



[Cobra2]

Blandt de geniale funksjoner: en kan ha forskjellig filter-kurve på hi og low, OG en kan ha forskjellig delefrekvens, med den avstand/overlapp en ønsker. som her: http://www.passlabs.com/pdfs/product manuals/xvr1-om.pdf

Arne K



[bia]

Pauseunderholdning:

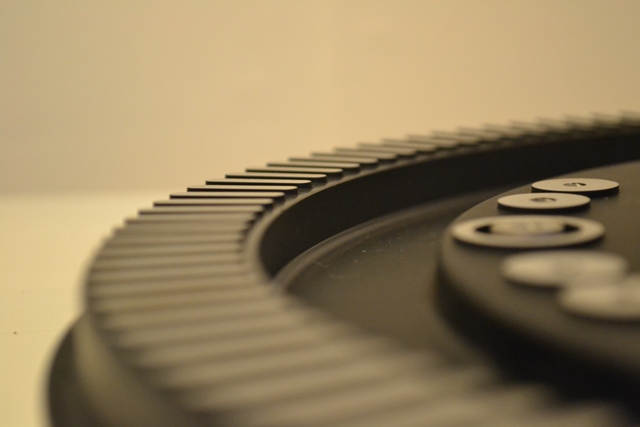

Speedometer på den enkle, eller var det den gode måten?



[Sluket]

Sukk... er de luremus-aften igjen nå da? Jaja. :



[bia]

Litt



[bia]

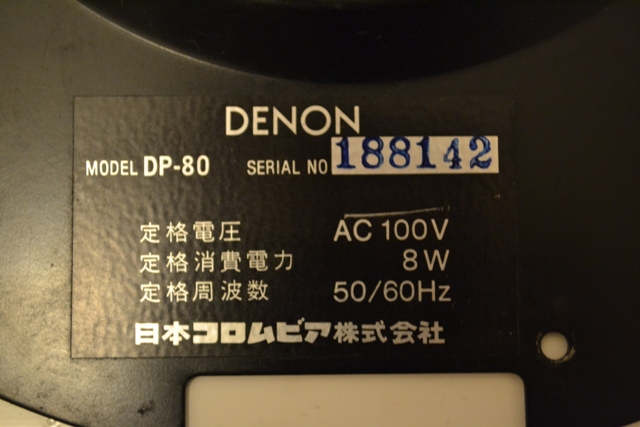

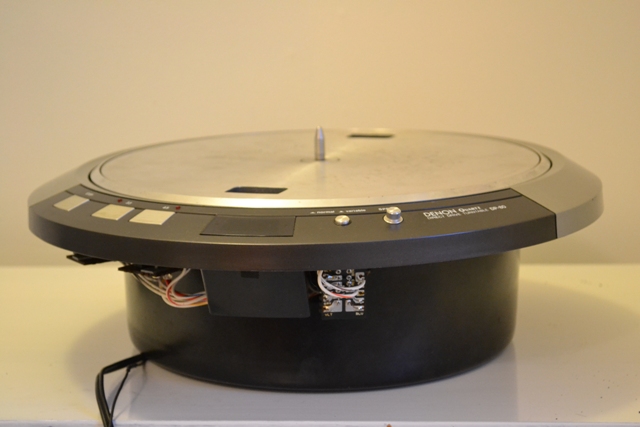

In the nude



[motoren]

Tenkte jeg skulle se om jeg kunne å tak i noe bolter til platespilleren i dag, så får vi se om det blir litt mer hot rodding...

Bolter til hva?

mvh



[bia]

Ikke så utålmodig nå.
Tiden vil vise. Tror jeg skal få det gjort i løpet av morgendagen.

8)



[motoren]

8)

mvh



[bia]

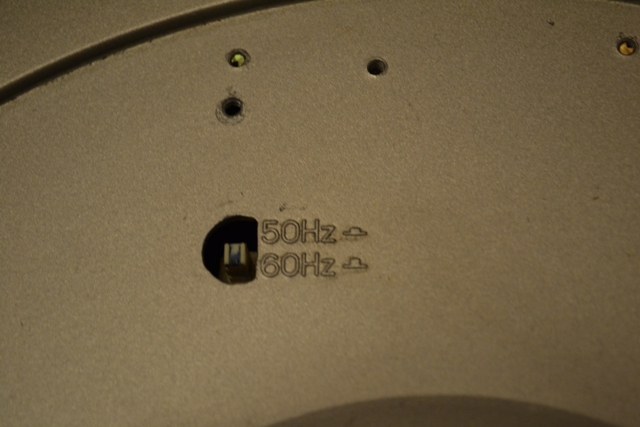

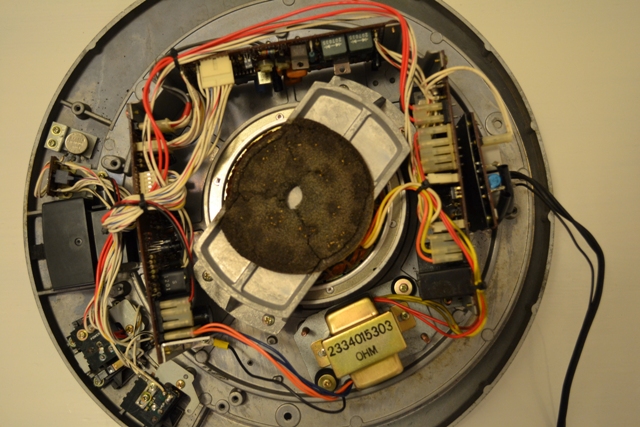

Tåler ett til før det er kveld



[motoren]

Tenker vi tåler mange flere,moro å se hvordan en av de bedre spillerne på markede ser ut under lokket

mvh



[bia]

Aktiv morgen, iallefall gøyere enn alternativet som er å rive tapet av veggene...

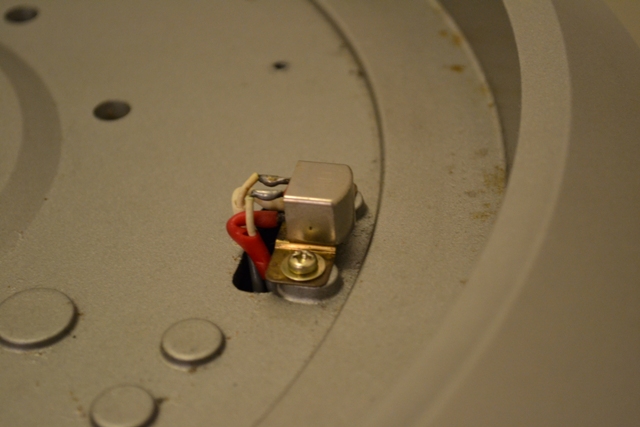

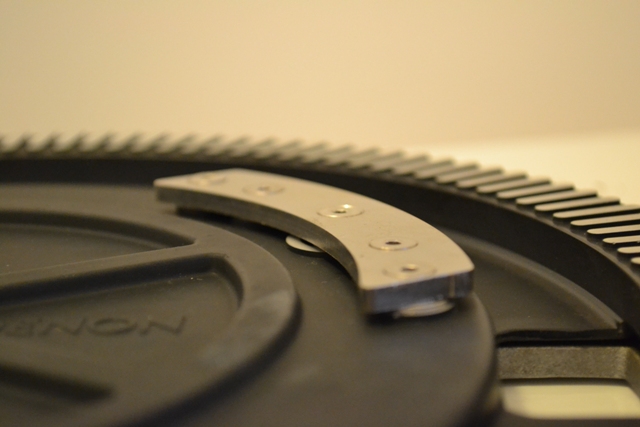

Tok et bilde lengere oppe av "speedometeret" som jeg kalte det. Lydhodet på spilleren leser hastigheten på magneten som ligger innenfor stroboskopet på tallerkenen. Denne magnetstripen har en frekves på 555,5 hz som tilsvarer 33 1/3 rpm. Genialt enkelt. Ryker/ødelegger man denne stripen er det bare å kjøpe ny spiller. Eventuellt ta kontakt med Denon Japan som faktisk enda fører reservedeler til disse spillerene   8)

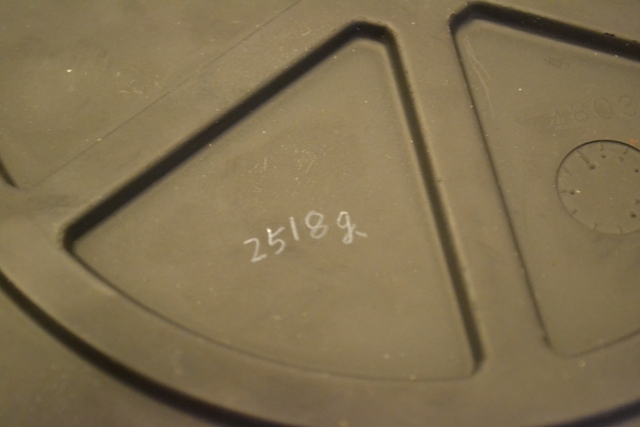

Flisespikkeri, men det er alltid en feelgood følelse med håndskrevet tekst og notater på utstyr. Her er det vekta på tallerkenen som er kontrollert og godkjent fra fabrikk.



[bia]

Denon gjorde et poeng ut av to ting på DP-80. Det ene var selve motoren, det andre var tallerkenen som er todelt. Den er hengt opp i fjærer for å fri seg yttertligere fra omgivelsene. Dette virker sikkert bra det, men i.o.m. at jeg har et forholdsvis stabilt plint er fjærende deler noe jeg ikke ønsker.

Har testet litt og funnet ut at stum spiller/ tallerken er det som gir det beste resultatet.

Dagens hotrodding har vært å gjøre noe med dette.

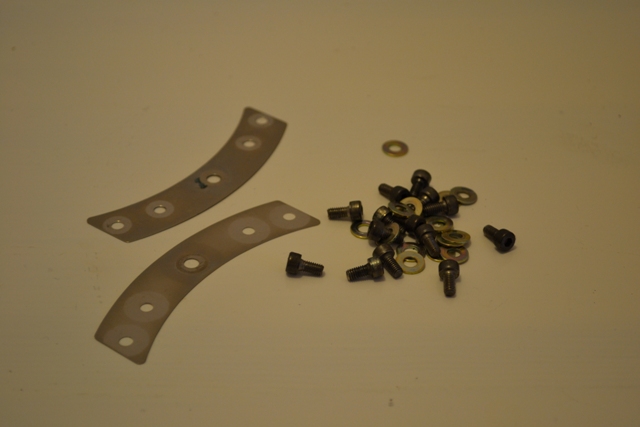

Orginale fjærer, skiver og bolter:

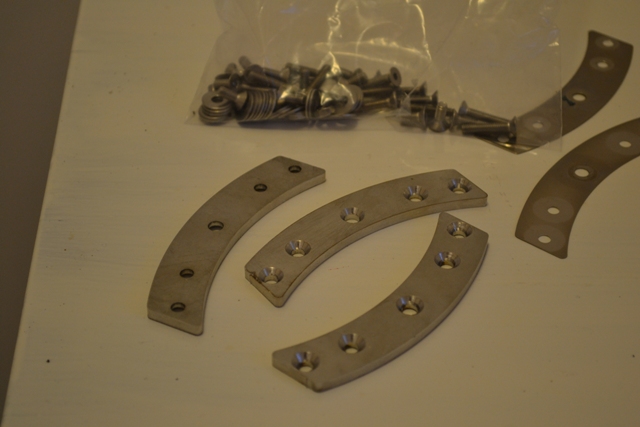

New parts supplied by AMV/Trond:





Som jeg også nevnte i forbindelse med delefiteret, er de rette kontaktene/bekjentskapene alfa og omega for å løse en del hindringer på veien. Må bare takke så mye for hjelpen igjen.



[bia]

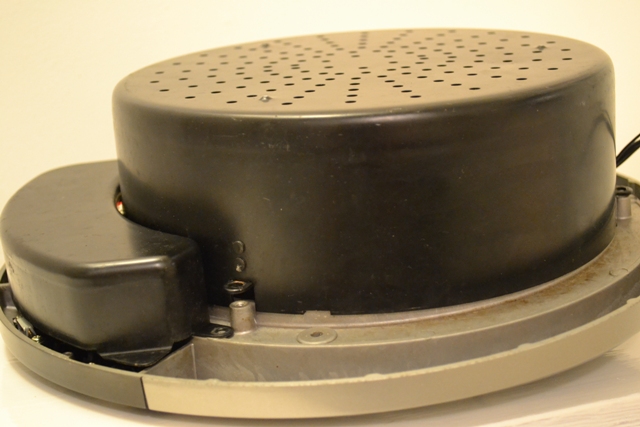

Resultatet:





Ferdig montert og sjekket at man ikke har målt feil. Den gikk faktisk rundt...



[bia]

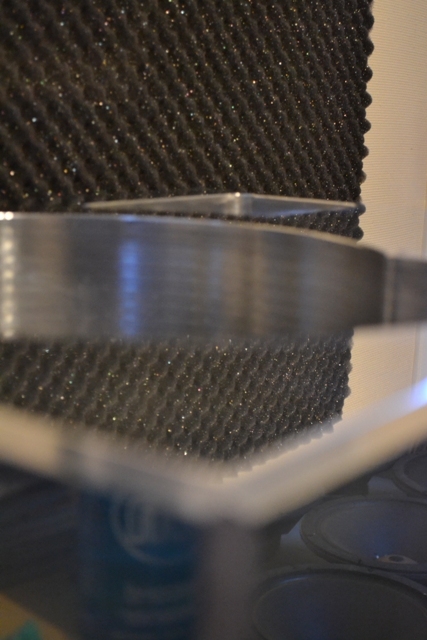

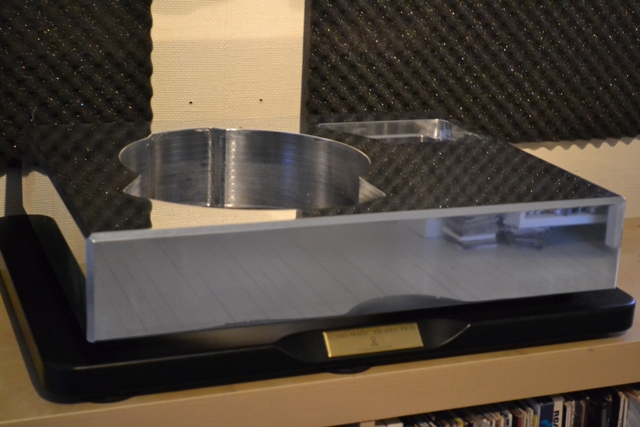

Min versjon av stabilt plint


100mm aluminium. Hvorfor - because we can...





Finishen er ikke helt på g enda, men dette er work in progress så foreløpig er det godt nok.



[motoren]

Fantastisk flott plinth,dette er noe folk her inne skulle ha sett in real life
bilde klarer ikke å gjengi hvor flott det egentlig er.

mvh



[bia]

Takker,

nå begynner vel folk å bli lei av gammelt nytt, men som sagt var det gøyere å sitte her enn å rive tapet i gangen ;D

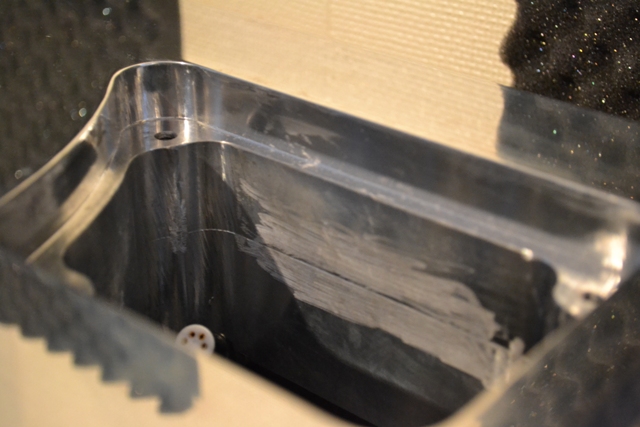

Innfestning for armbord:

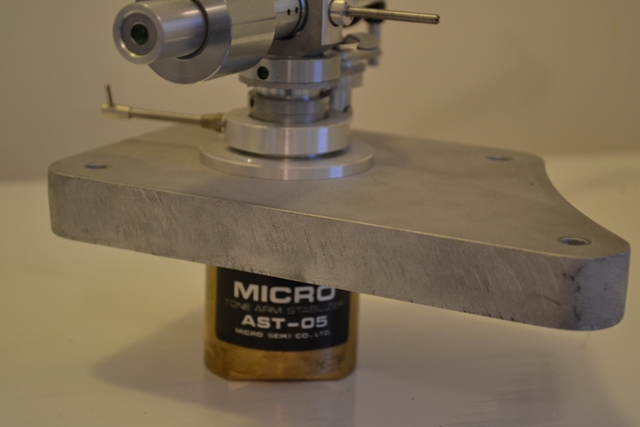

Armbord i 20 mm alu. burde også være stabilt nok:



[SannaX]

Helsikes lekker platespiller..og plinthet da mann! Flott tråd å sneie innom dette Ikke dumt med bekjentskaper nei. Fant en villedende pris på nett på delefilteret. Stemmer det at det ligger på rundt 4000$



[LMC]

http://www.noermoelle-rasmussen.dk/Delta-audio.com/Amp_Factory.htm



[bia]

Takker igjen,

Hvis du tenker på PassLabs XVR1 filteret ferdig fra passlabs mener jeg det stemmer. Eventuellt kan jo det nye filteret til HEL kansje være noe?

Printet Arne bygger for meg er vel en modifisert utgave av XVR1?

Mvh



[Cobra2]

Orginalen:

"Delta-Audio" kortene er utgått vare...(sammen med "Delta Audio")
Den nærmeste tilgjengelige kopi: (m/ litt grovere justerings-steg)
http://www.rstaudio.de/FreqWeiche/afw_en.html

Arne K



[Pesquera]

Min versjon av stabilt plint


100mm aluminium. Hvorfor - because we can...

Finishen er ikke helt på g enda, men dette er work in progress så foreløpig er det godt nok.

Utrolig gjennomført! Hva er egenvekten på "kabinettet"?
Er det mulig å si noe om lydsignaturen på Denon kontra andre DD fra samme epoke?



[_RoDa_]

Vanvittig flott plint! Blir kult å se dette ferdig 8)



[bia]

Hei takker igjen,

egenvekten på plintet ligger på ca 50 kg -hvis jeg husker riktig. Med en totalvekt på ca. 65kg med drivverk, armbord og arm.

Har testet spilleren opp mot et par andre spillere når jeg nettopp hadde fått den opp og gå. At det var direktedrift var det ingen tvil om. Den litt lette, raske lyden med et utrolig driv. Skal mye til å matche en DD spiller på "driv". Nesten som musikken går på speed.
Det var ganske overraskende at f.eks. en DIY SP-10 med massivt treplint skulle lyde så likt Denonen. Under disse testene erfarte vi imidlertid feedback i Denonen når vi skrudde opp -BUMMER...

Gjeipen hang et stykken ned på haka en stund etter dette. Spilleren var vanskelig på underlaget...
Etter litt fintenking besluttet jeg meg for å splitte tallerkenen og ta bort fjærene. Det viste seg å løse problemet. Som en bonus ble attaket enda bedre, og jeg satt bare og gliste for meg selv.

Men som du sikkert kjenner til må man altlid prøve litt til. Bruker nå en kobber matte på spilleren. Denne vekter opp tallerkenen til i overkant av 4 kg og gjør anlegget på platen enda stummere. Resultatet av disse fo faktorene er mer attakk og tyngre lyd/bunn.

Summa summarum har det igrunnen vært oppturer og nedturer, men sånner det jo med DIY. Spilleren ble vel ikke akkurat billig heller, men det er vel også normalt med DIY. Det som er morro, er at jeg nærmer meg målet. En spiller med et ekstremt "smekk" eller er det transistent respons det heter? Samtidig som den har blitt tyngre i lyden -uten at det går utover hurtigheten.
Det som er litt vitti er at jeg ikke var klar over hvor drøye egenskaper spilleren hadde fått før jeg fikk kobla opp AR-horna fra sluket (AR som i AlbinoR...).

En god DD sammen med horn er noe som virkelig har synergi!

Håper dette ikke ble for mye selvskryt, men for meg er det Direct Drive som gjelder!

mvh



[Pesquera]

Selvskryt skal man lytte til - den kommer fra hjertet
Det du opplevde med fjerning av fjærene gir definitivt mening, er også min erfaring en “stiv” spiller gir en mer kontant og aperiodisk gjengivelse. Med 50 kg. masse burde du også få brukbar kontroll på eventuelle resonanser…..



[bia]

He, he, det er klart at ingen trær vokser inn i himmelen, men det var virkelig morsomt å få til nettopp dette med tyngde og hurtighet. Har tidligere todd at det er litt enten eller...
