Det definitive 4p1l-bygget ser det ut til. Må nesten bli fantastisk.

Ser du bruker militære loktalsokler fra England. Har du problemer med at rørene blir sittende litt for godt fast i sokkelen og drar med seg "spigot'en" i midten når du bytter rør? Har irritert meg litt over dette når jeg har brukt amerikanske rør i samme type sokkel. Ellers er jo soklene bra og pinnene så pass tynne at en kan tre på diverse ferritt-perler om en skulle ha behov for det.



[Fosse]

Dersom LMC, eller noen andre, får dreid demperinger til disse rørene så er jeg med. De kunne nok hatt godt av det.



[VegardW]

Målte glasset med et litt krøbelt plast skyvelær
38, noe i diameter



[Fosse]

Da skal jeg måle mer nøyaktig før vi går til produksjon ...



[LMC]

må sende et av de jeg har igjen for 3D scan i Kina, så genereres det nye CAD tegninger for fresen....
si fra når dere er klare



[zikraaudio]

LCR

Til venstre en skisse av Torstein L sitt LCR trinn. Det er et 600 ohms LCR. Et LCR trinn må drives ifra eller termineres med sin karakteristiske impedanse.
Torstein L' sin drives ifra sin karakteristiske impedanse. Slagle sin variant (til høyre) termineres med den.
En kan bruke 7k2 motstanden som gitterlekk for utgangsrøret, men da blir koplings kondensatoren rimelig stor.
Straffen for å kople slik det er gjort til høyre er at det går dc strøm gjennom LCR'et: slik at chokene må gap'es.
Fordelen med Slagles variant er bla at den høyere karakteristiske impedansen er lettere å drive.


LCR trinnet til høyre er tilstrekkelig last for mange triodekoplede høy gm pentoder eller høy gm trioder . E282F er en slik høy gm pentode som triodekoplet har en indre motstand i området 800 ohm.

Det er mange rør som kan fungere bra : kom gjerne med forslag.
Trafoen på utgangen kan byttes med en kondensator, men det har jeg antakelig ikke lyst til...

Jeg vil klart anbefale at lave den med EC8010 rør i stedet lyder mange gange bedre koble den til riaa med transformer 4:1 og 2:1 på udgang 120 ohm på katoden og 175v på anoden så slipper du også for kondensator i signalvejen



[VegardW]

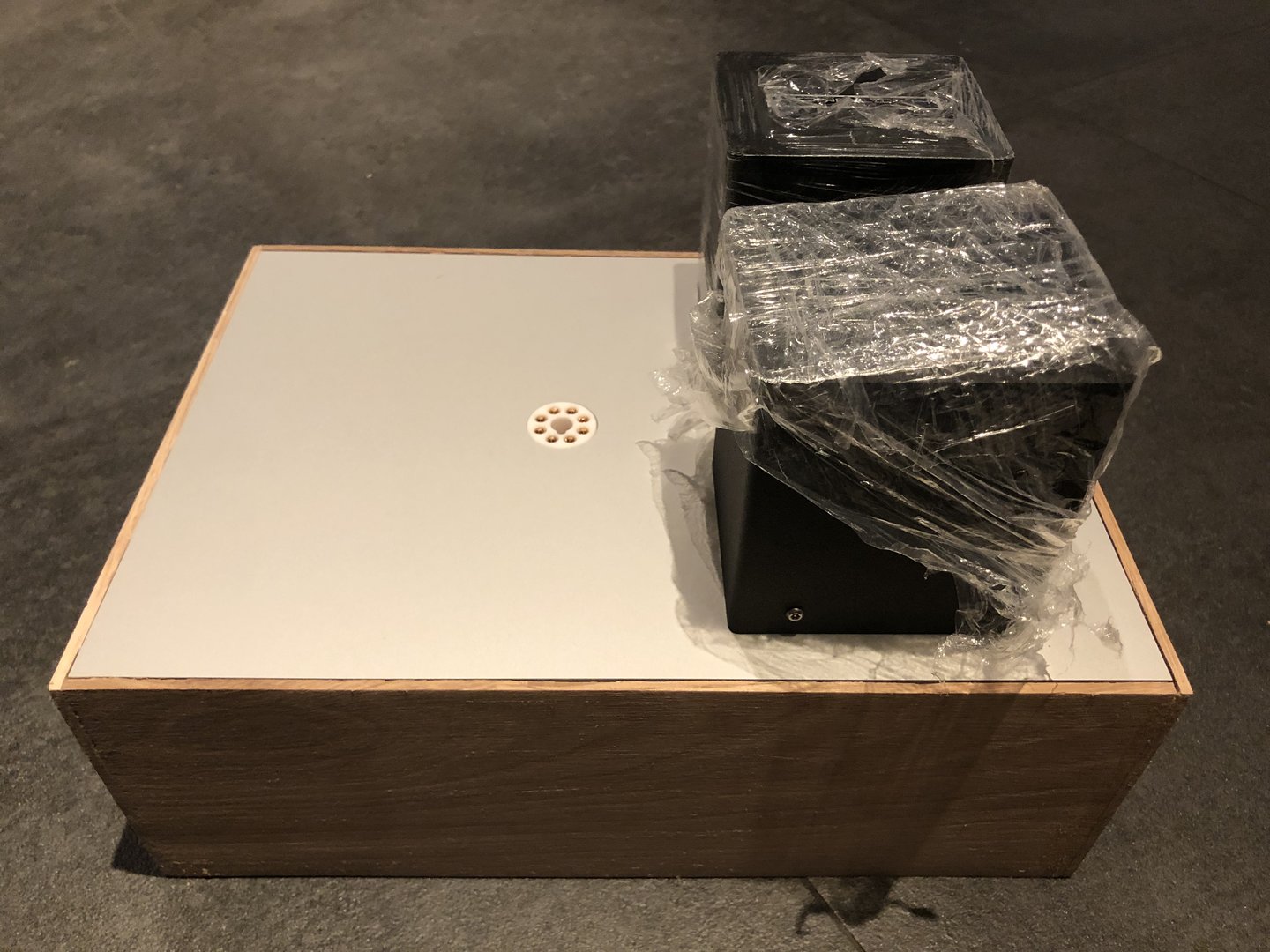

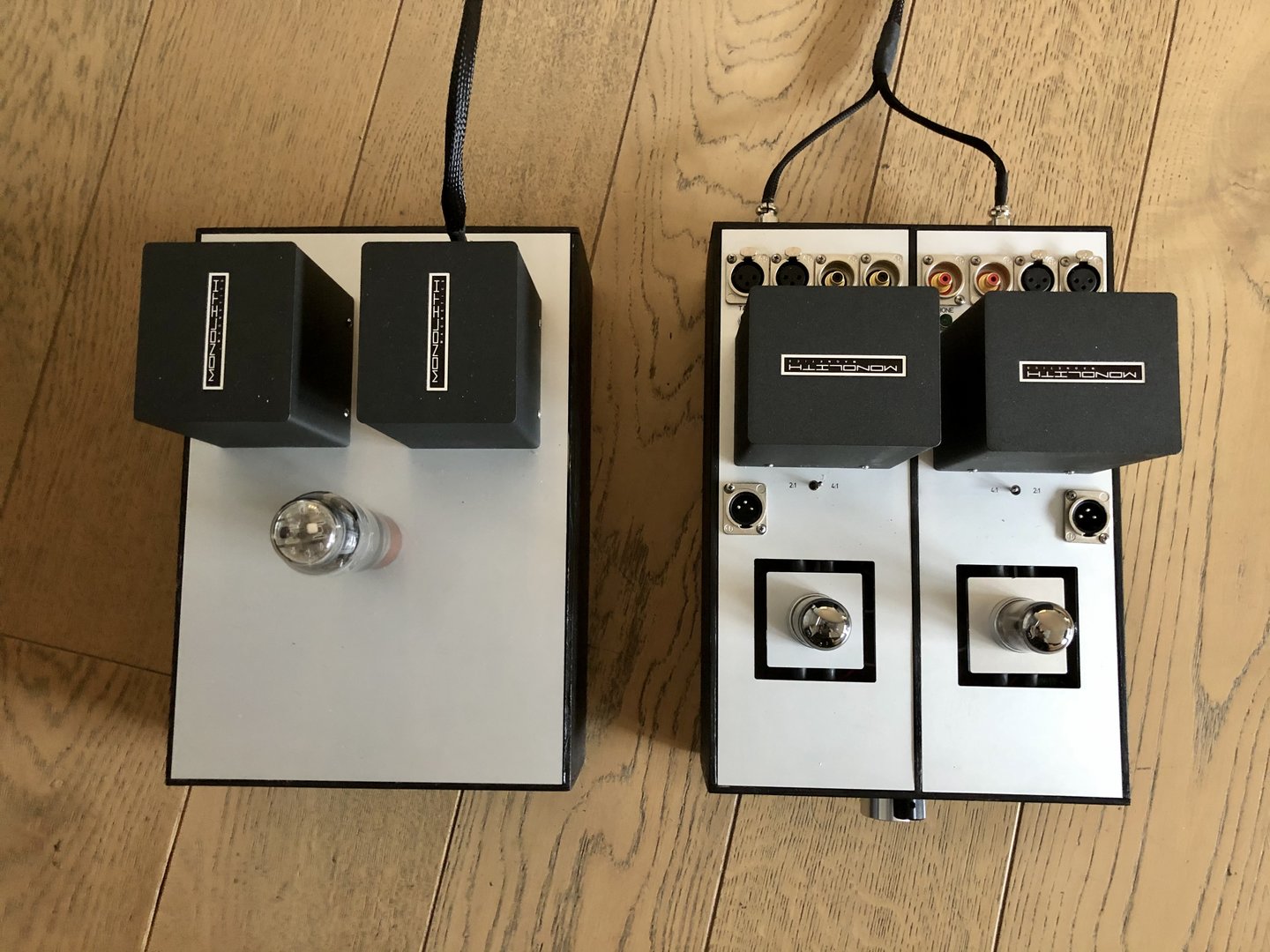

Zikraaudio skriv gjerne litt om det på bildet.

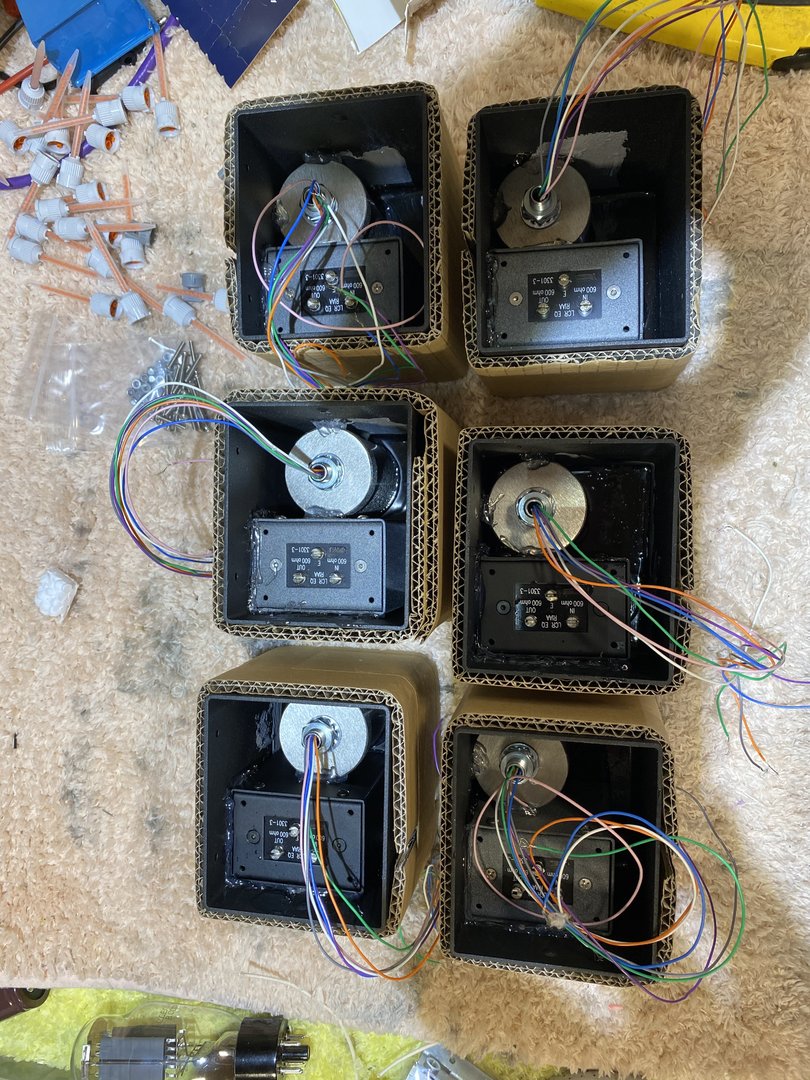

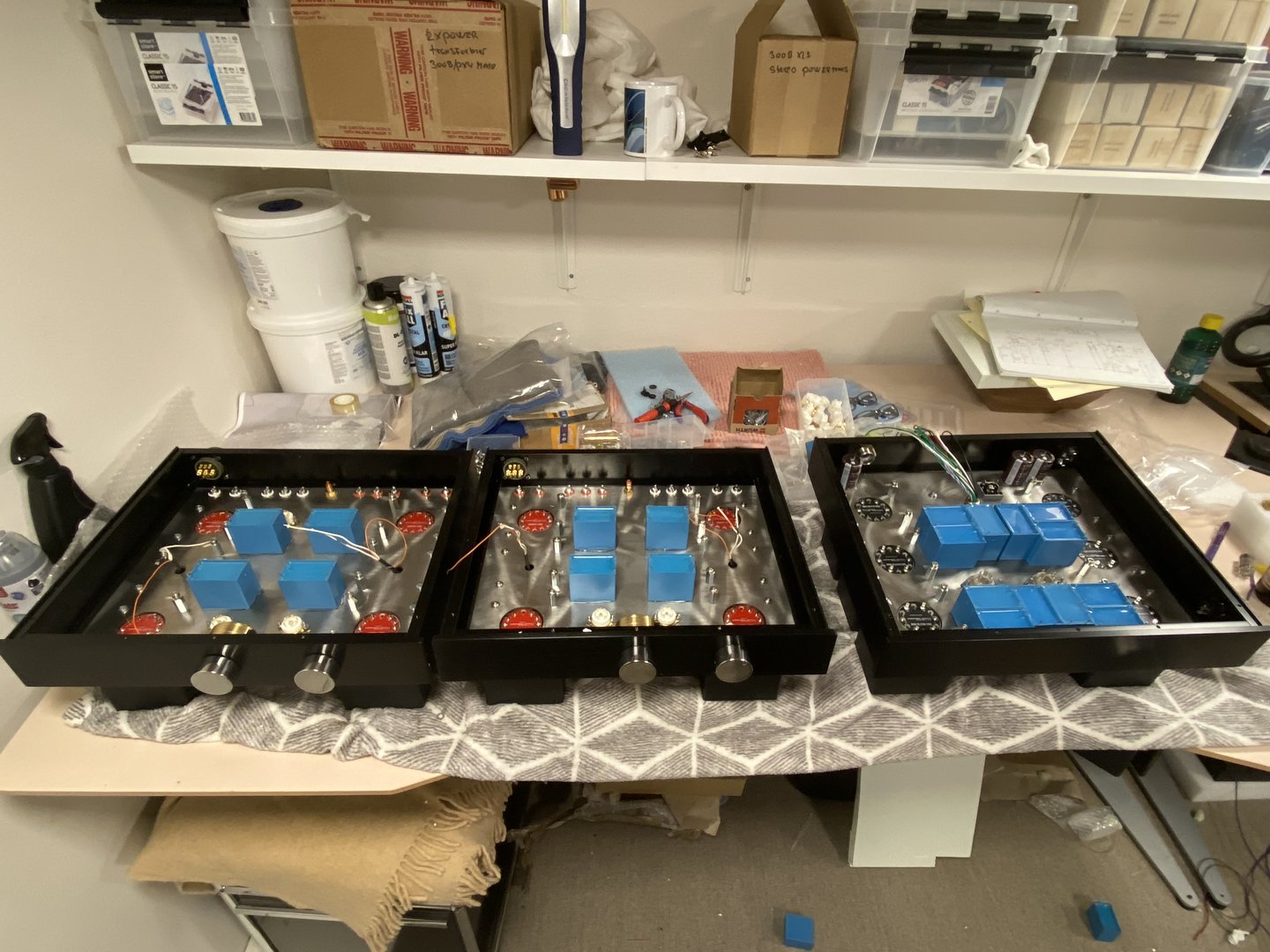

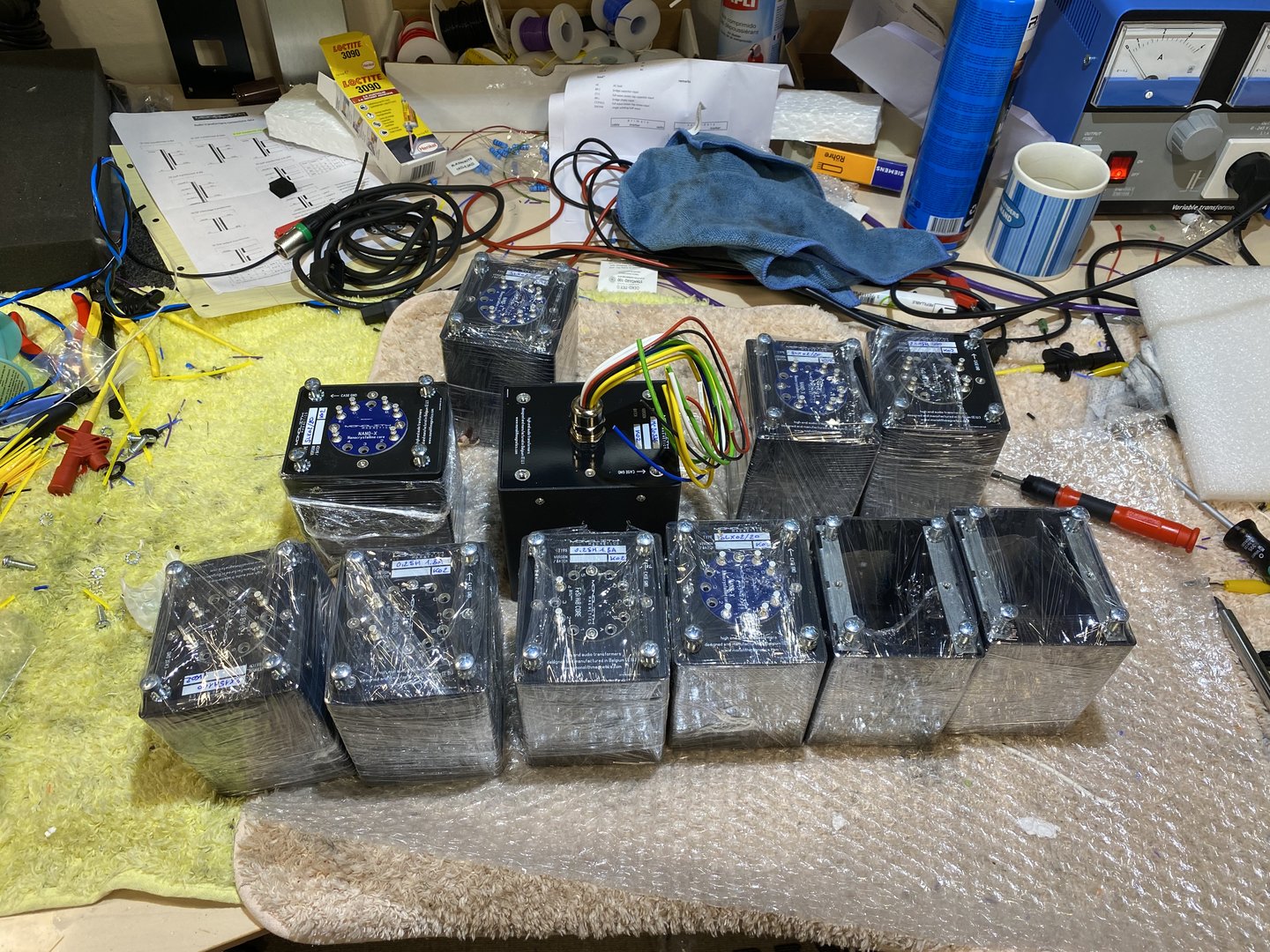

Nå ligger de siste trafoene på et hentepunkt i byen.

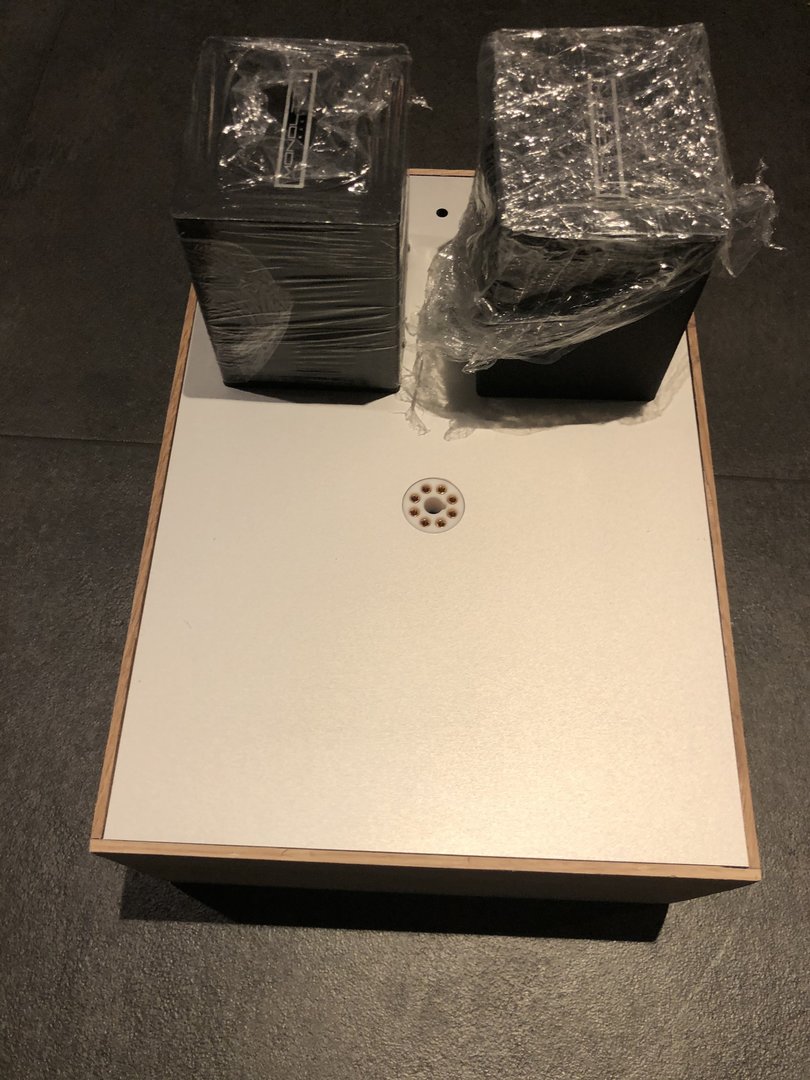

Beis og olje mangler på psu chassiset
Men det går sakte fremover ....
«Hogger mindre og drikker mer» enn LMC antydet i en annen tråd



[VegardW]

Målte glasset med et litt krøbelt plast skyvelær
38, noe i diameter



[VegardW]

Nytter ikke å skylde på skyvelæret
Når brillene ikke er på nesen og øynene blingser

28.5 mm med briller og et bedre skyvelær



[zikraaudio]

Zikraaudio skriv gjerne litt om det på bildet.
Nå ligger de siste trafoene på et hentepunkt i byen.
Beis og olje mangler på psu chassiset
Men det går sakte fremover ....
«Hogger mindre og drikker mer» enn LMC antydet i en annen tråd
Vis vedlegget 701411 Vis vedlegget 701412

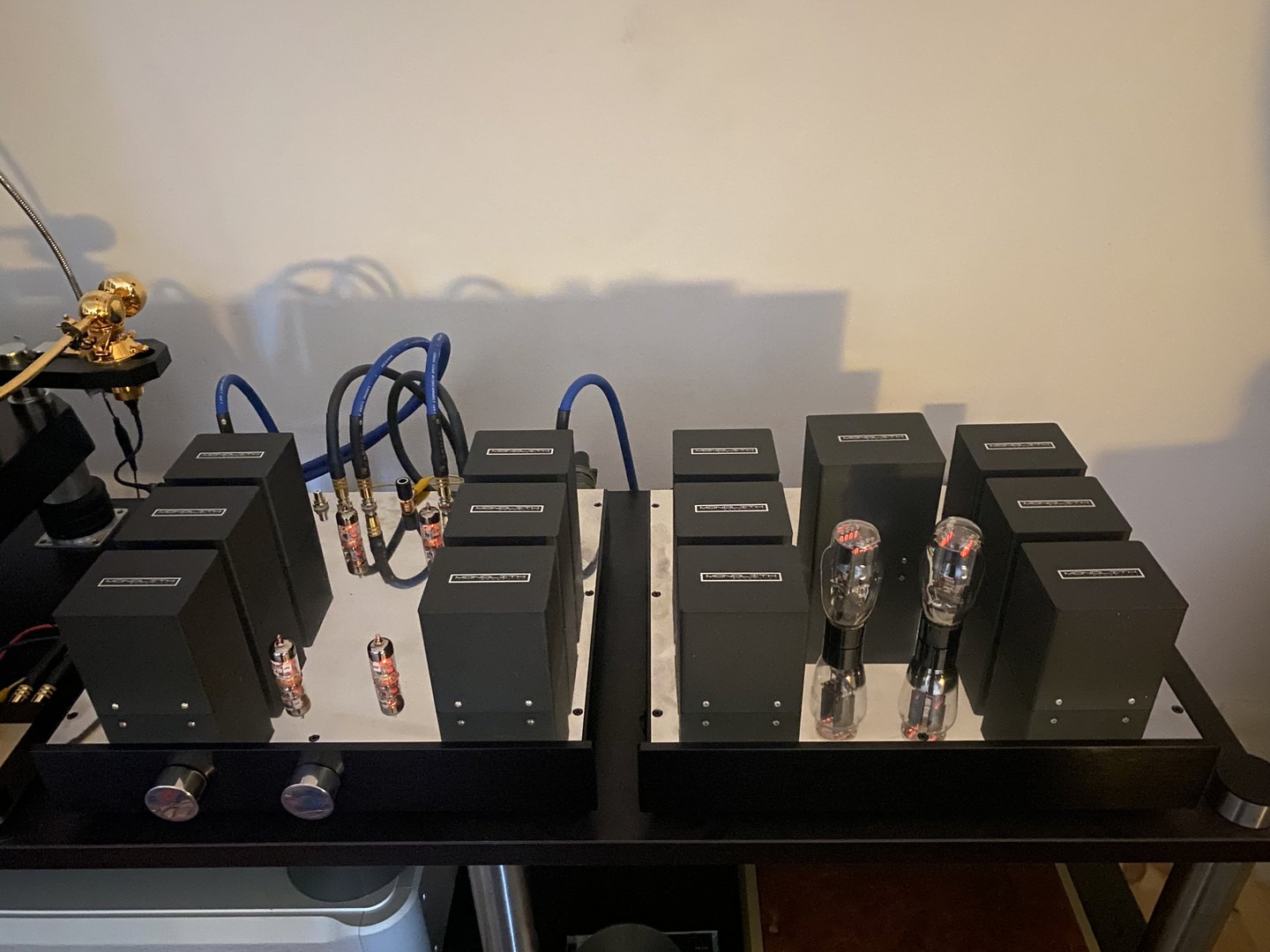

Jeg vil klart anbefale at lave den med EC8010 rør i stedet lyder mange gange bedre koble den til riaa med transformer 4:1 og 2:1 på udgang 120 ohm på katoden og 175v på anoden så slipper du også for kondensator i signalvejen Vis vedlegget 701057 Vis vedlegget 701057

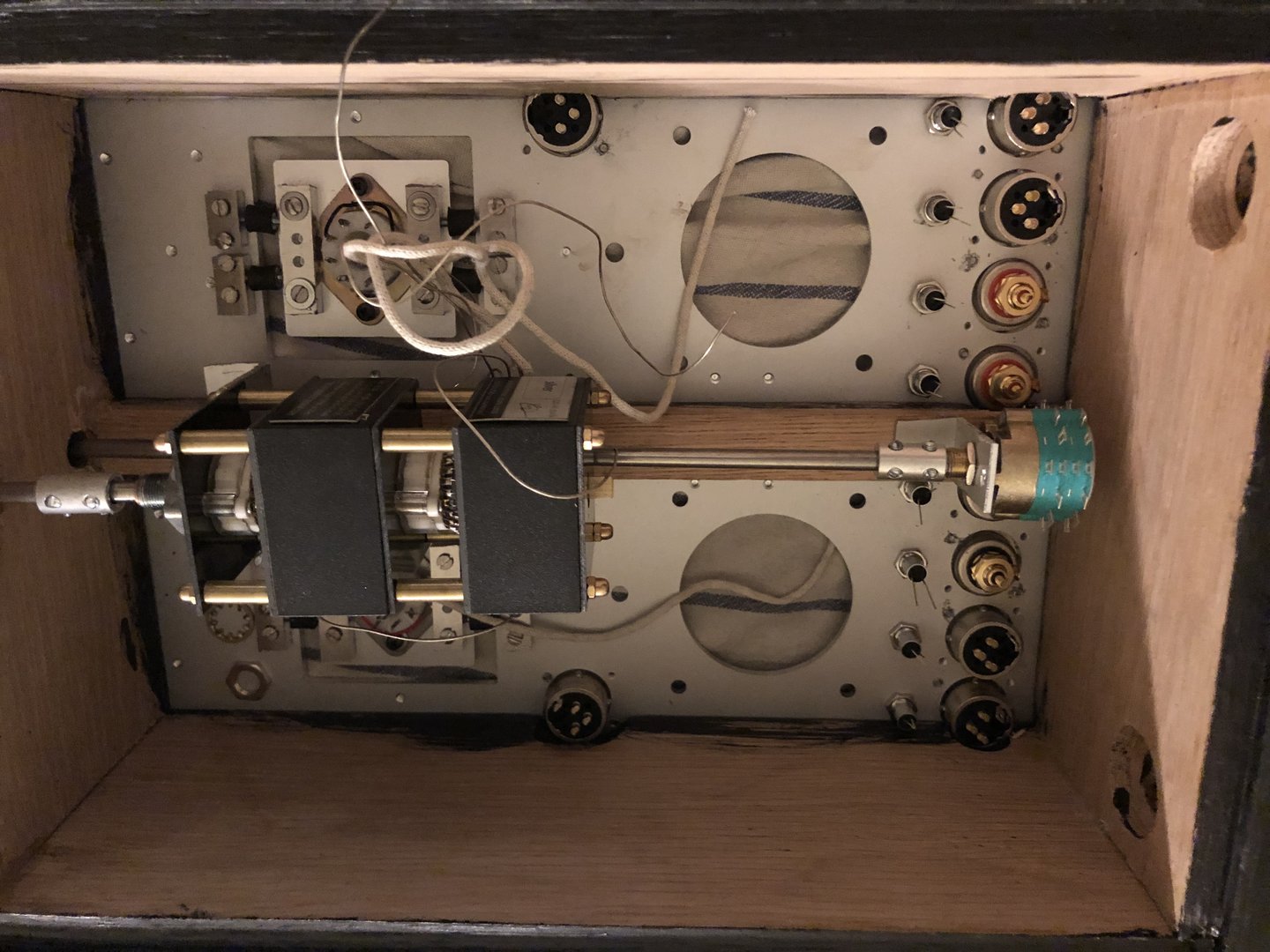

Det på billedt er min LCR preamp den er lavet med EC8010 første trin er transformer koblet med 175V på anoden og ca 17Ma trofo er kobler 4:1 som driver en 600 ohm lcr riaa så går signalet ind i en 1:4 stepup trafo og ind i et Alps RK50 pot og omskifter derefter ind i et 8010 transformer koblet 2:1 trafo er NanoX og stepup er 100% permalloy LCR er fra Allnic den har signal støj på 107Db går fra 10 til 100k 2db strømforsyning er lavet med 2 chokes til gløden og de andre 4 er double chokes 15+15H Lyden er med stor margen det bedste jeg har hørt har lige solgt en og taget en Kondo i indbytte for denne havde jeg en ombygget Allnic H-7000 som jeg lavede om fra pentoder til 8010 mange gange bedre hygge



[Fosse]

Nytter ikke å skylde på skyvelæret
Når brillene ikke er på nesen og øynene blingser

28.5 mm med briller og et bedre skyvelær

Måler 28mm her. Glasset er ikke ikke helt sirkulært, men 28 mm var maks diameter jeg målte.



[zikraaudio]



[zikraaudio]

LCR samt stepup



[zikraaudio]

Så er der kommet Nano Fra monolith til ny LCR Riaa



[VegardW]

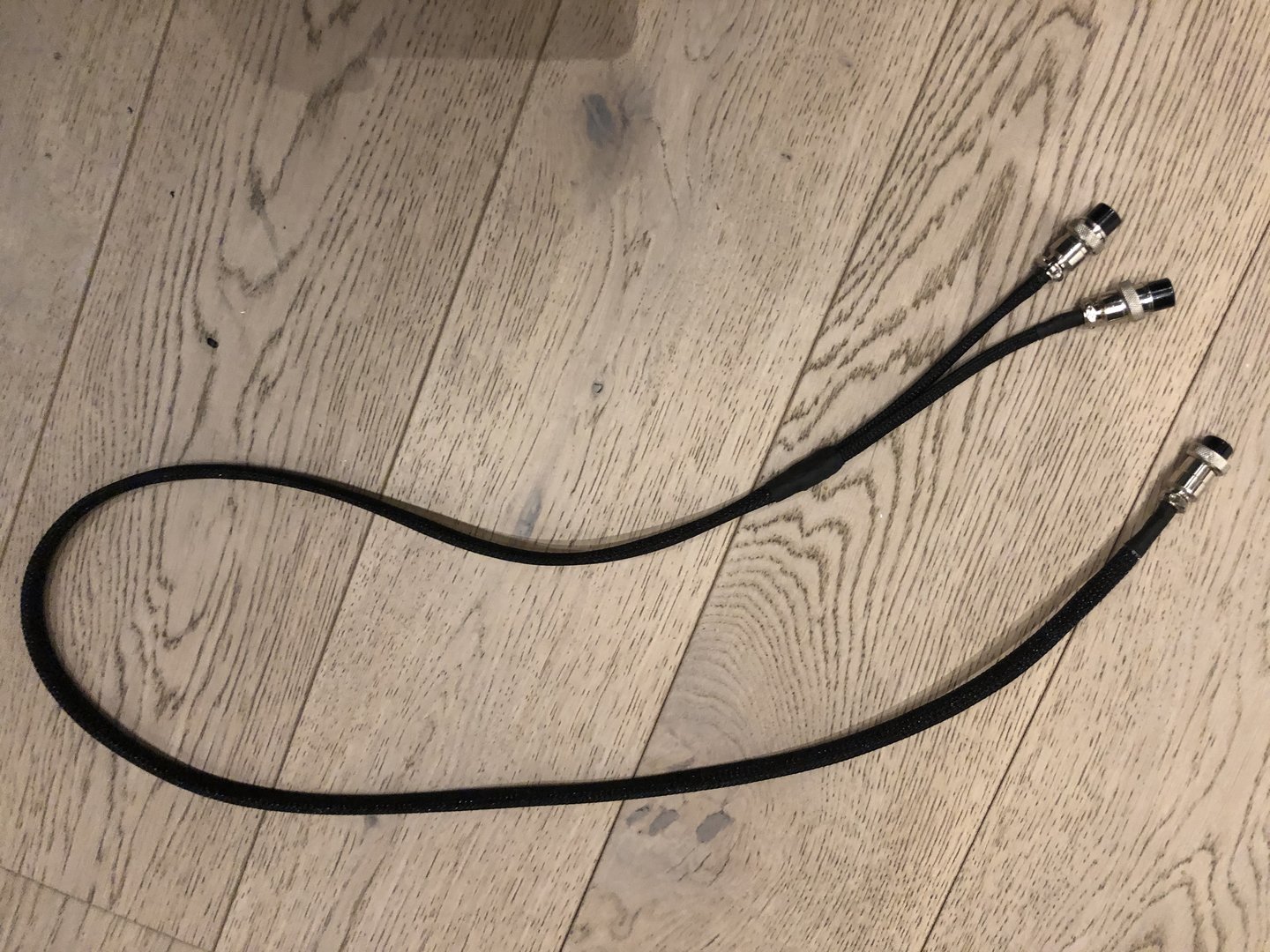

Umbilical :
Det nærmer seg lyd



[Sluket]

Eiendommelig form



[VegardW]

Åja...



[Sluket]

Sluket hjå tannlækjaren.....

​



[zikraaudio]



[VegardW]

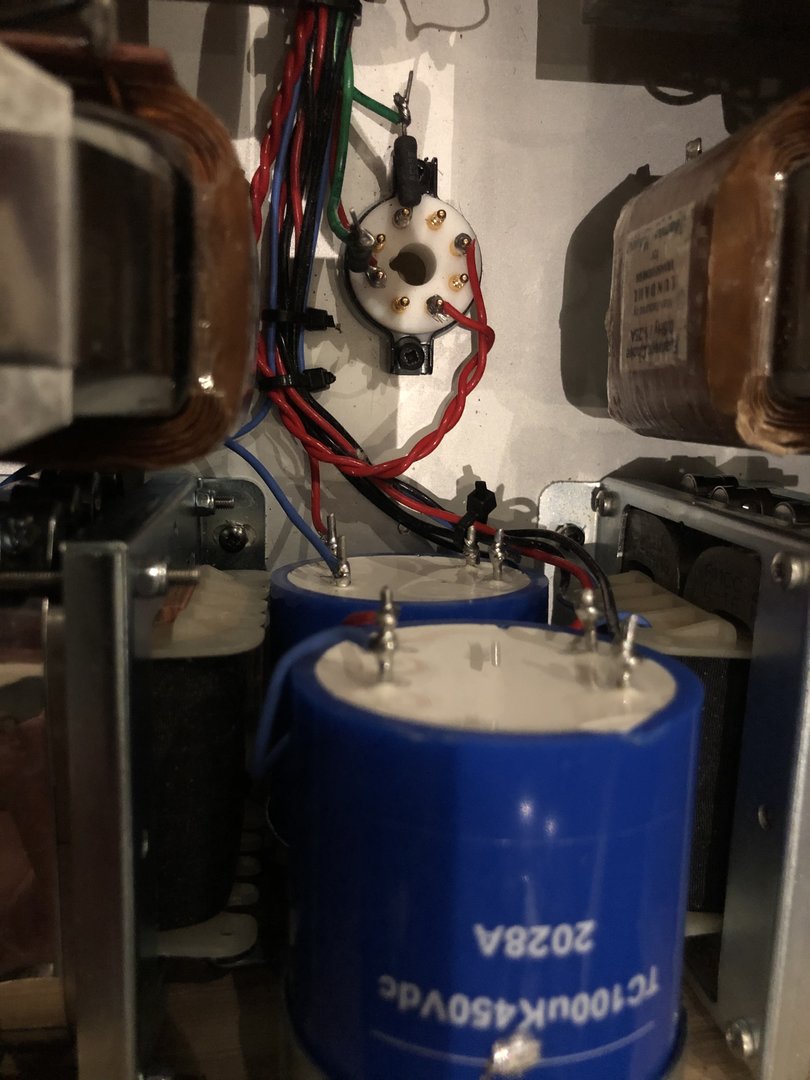

Psu nesten ferdig. Har jeg litt flaks med arbeidsdagens lengde i morgen, rekker jeg å få lyd før vi drar på påskeferie



[VegardW]

Jeg skulle raskt hjem til psu og pre...



[VegardW]

Men så spottet jeg denne

En Galicia entrecôte
Fersk...
Den måtte hjelpes ned i magen....



[VegardW]

Med denne

fin start på påsken



[zikraaudio]

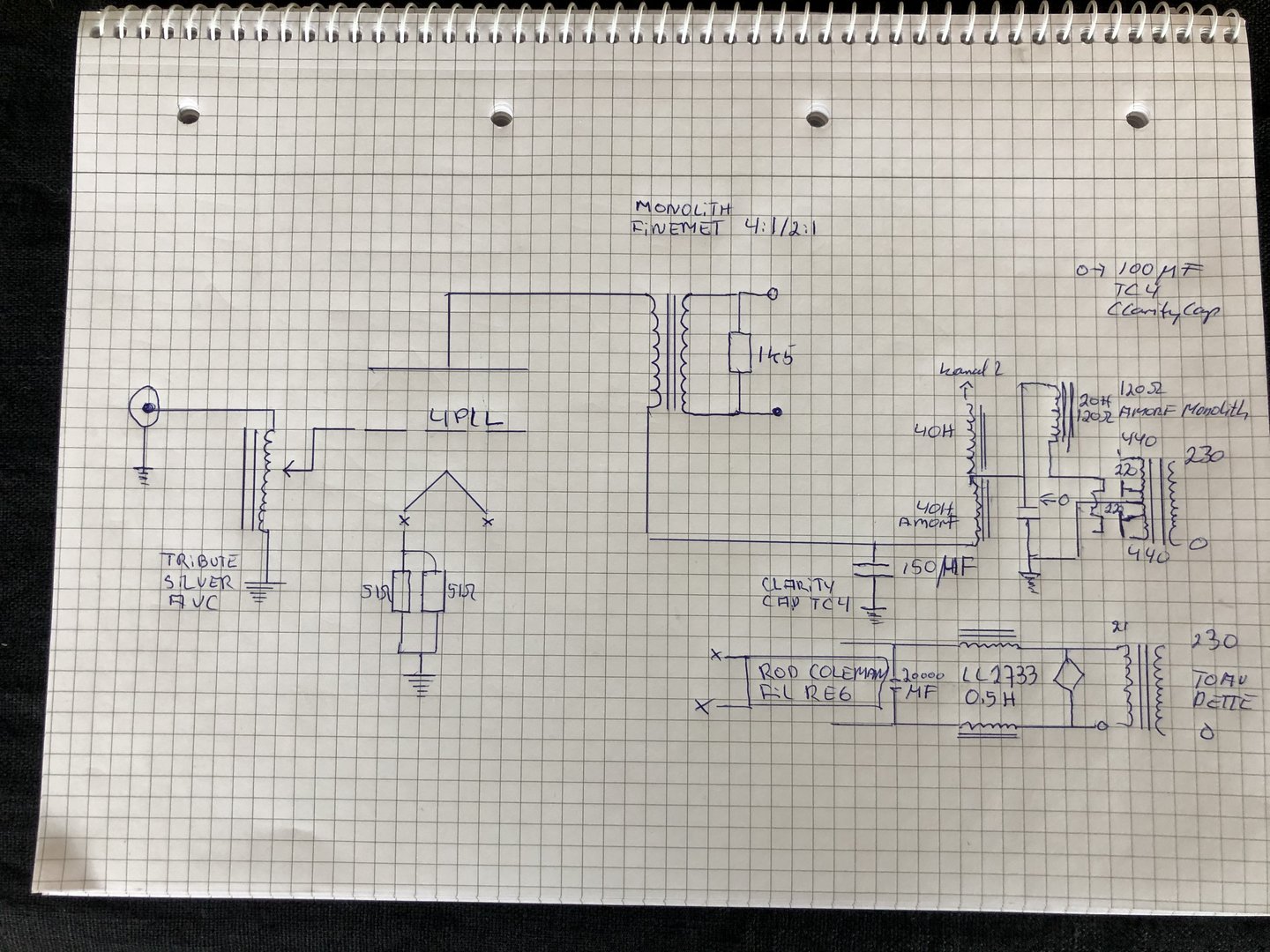

har du et diagram på den

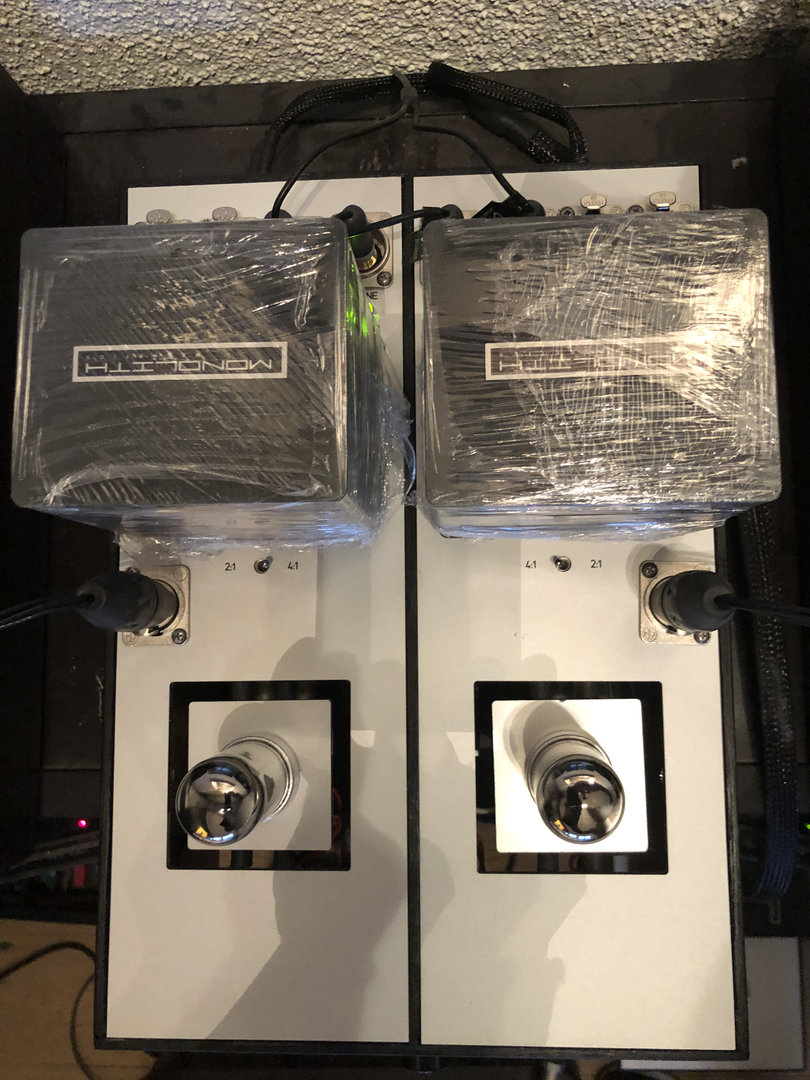

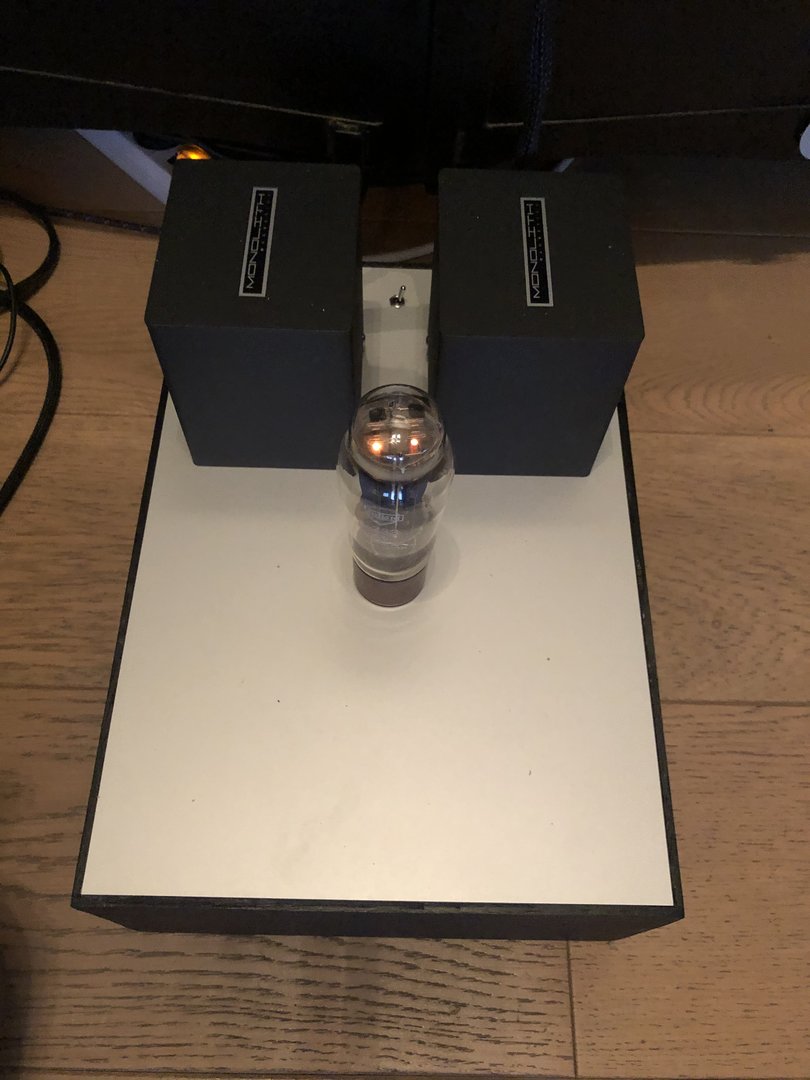

Jeg skulle raskt hjem til psu og pre... Vis vedlegget 708800 Vis vedlegget 708801



[VegardW]

Zikr
Om du mente skjema til min pre ?
Skal lage et iløpet av påsken, selve kretsen er jo uhyre enkel så jeg laget meg noen bygge notater på lapper og de er krøllete og lite presentable. Psuet er simulert i psud2 og ble revidert underveis.
Nå står det og spiller Det låter helt huggorm og veldig veldig lovende.
4p1l er en skikkelig «Swinging lady»
Men kommer til å roe seg.
Så er det noe med ferske jernvarer.....



[VegardW]

Sånn da var papirarbeidet unnagjort....Ferie er digg



[zikraaudio]

Sånn da var papirarbeidet unnagjort....Ferie er digg Vis vedlegget 708946

Ser cool ud har du prøvet det rør før tænkte der nok er en del der lyder bedre ?? men jeg ved ikke har ikke hørt det før ellers ser det cool ud



[VegardW]

I fjor høst bygget jeg om en pre for @Fosse
Hensikten var å redusere gainet som var alt alt for høyt, og forbedre den generelt.
I den forbindelse testet vi flere rør.
5687 som stod i preen , 12b4a, 6h30pi og 4p1l triodekoplet.
Av disse rørene var 4p1l (russisk pentode kopi av et tysk rør)i særklasse best
Så har jeg en annen pre som det siste året har spilt med 801a. I denne preen er det nokså greit å smette in 10/10y. Denne preen er bygget med trafoer fra Tribute . Lineout trafoen er spesiell fordi sekundæren har tapninger for volumjustering. Det er av mange grunner ikke førstevalget til en transformator vikler....
Om denne spesielle utgangstrafoen er årsaken eller om det er andre grunner vet jeg ikke....
Men preen med 4p1l er i en helt annen klasse



[zikraaudio]

I fjor høst bygget jeg om en pre for @Fosse
Hensikten var å redusere gainet som var alt alt for høyt, og forbedre den generelt.
I den forbindelse testet vi flere rør.
5687 som stod i preen , 12b4a, 6h30pi og 4p1l triodekoplet.
Av disse rørene var 4p1l (russisk pentode kopi av et tysk rør)i særklasse best
Så har jeg en annen pre som det siste året har spilt med 801a. I denne preen er det nokså greit å smette in 10/10y. Denne preen er bygget med trafoer fra Tribute . Lineout trafoen er spesiell fordi sekundæren har tapninger for volumjustering. Det er av mange grunner ikke førstevalget til en transformator vikler....
Om denne spesielle utgangstrafoen er årsaken eller om det er andre grunner vet jeg ikke....
Men preen med 4p1l er i en helt annen klasse

OK det lyder cool nok
801A har også den størrelse og varme
det er jo altid sammensætningen hvordan det passer ind i lyden på det man har
nu når de Corona tider er forbi kunne det være sjovt at mødes til lidt rør dyst



[zikraaudio]



[VegardW]

av en eller annen grunn har denne ligget i fred i rekord mange år. Sjeldent lenge ...huset er fullt av glupske skamløse med kleptopølser....
En skikkelig smakseksplosjon.... og så mangler det sjøkreps her



[VegardW]

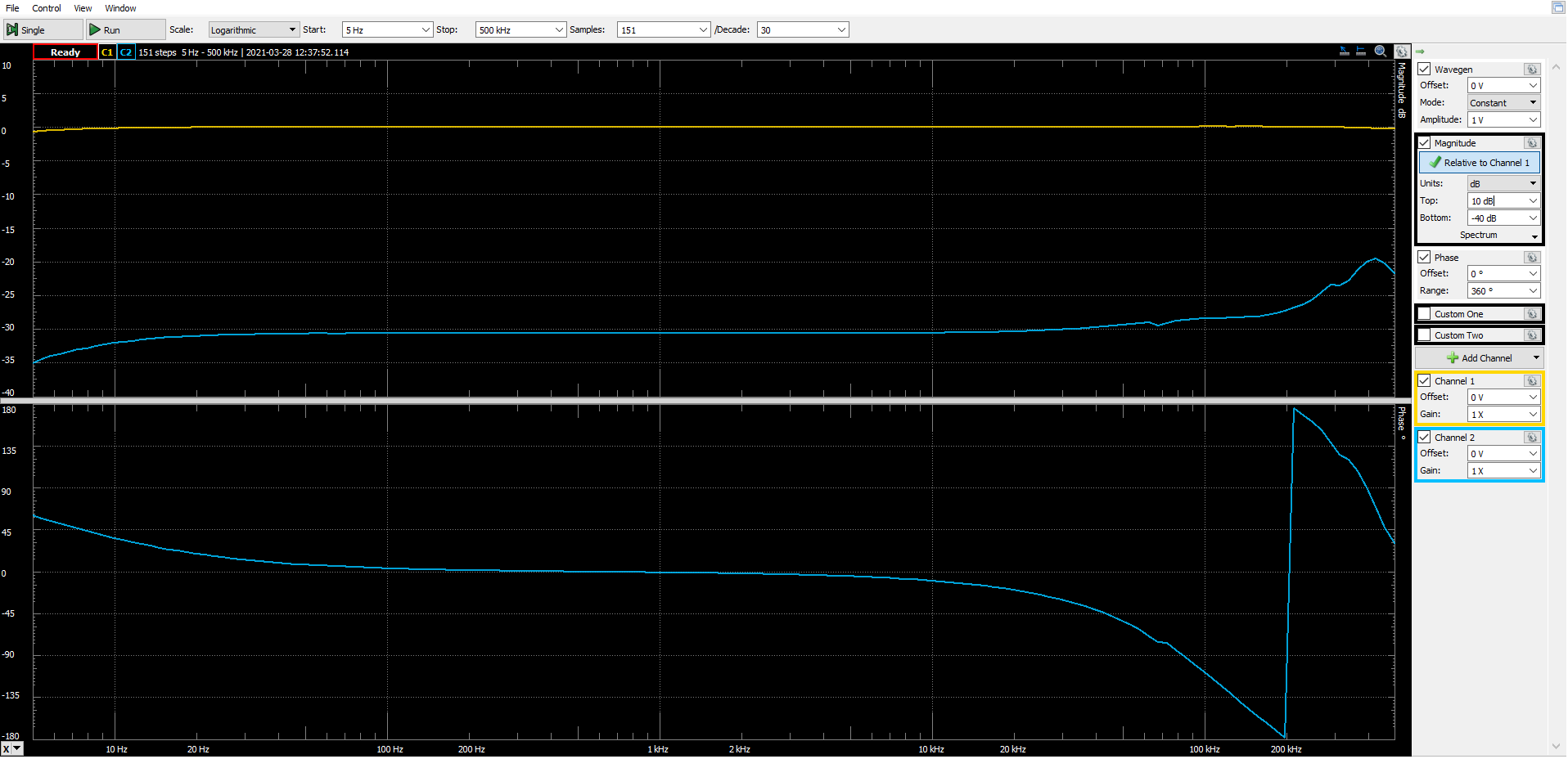

Her en kjapp måling med analog discovery2. Det er en handy sak som koples opp på et øyeblikk. Gadd ikke å flytte preen ned på slaktebenken... Men senere i påsken blir det sikkert tid til å finne en bedre termineringsverdiverdi. Stepdown 4:1, spektrum ved 1.1 v ut. Dette er den signalstyrken som driver 13e1se forsterkeren til klipping.
(33W@ 1,3% thd)

Frekvensrespons (trafoene er terminert med 1k5 )
Utgangsimpedansen til preen ligger i området 1200/16 ved stepdown 4:1. Eller rundt 100 ohm .



[VegardW]

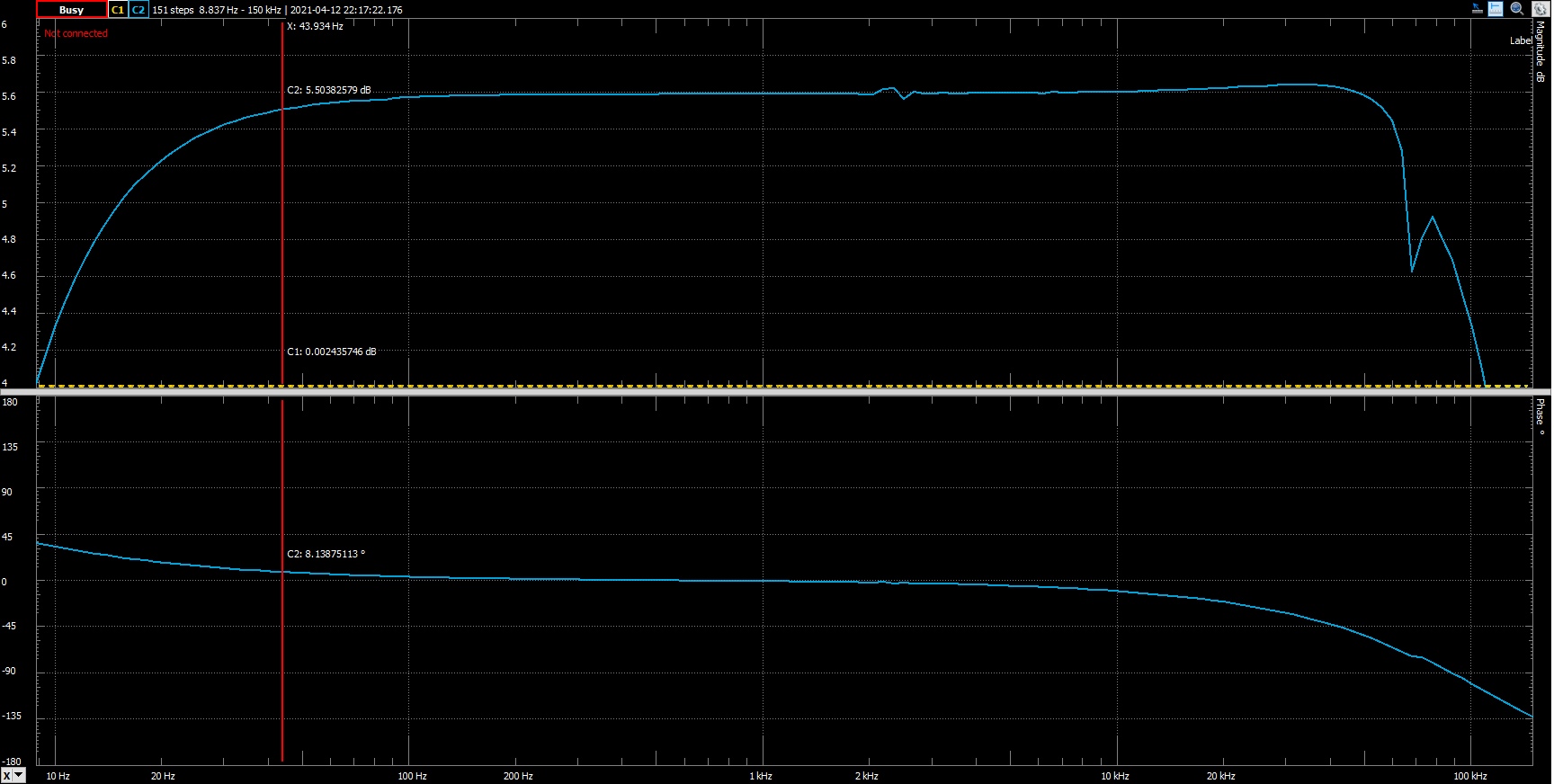

Nå er responsen rimelig flat : ned 0,2dB ved 28 og 60 kHz. Det er to "glitcher" her: Noen som har en ide om hva det kan skyldes og om det er noe jeg skal gjøre ?



[zikraaudio]

Nå er responsen rimelig flat : ned 0,2dB ved 28 og 60 kHz. Det er to "glitcher" her: Noen som har en ide om hva det kan skyldes og om det er noe jeg skal gjøre ?


Vis vedlegget 713808

Det kan ligne en resonans fra katoden prøv en bedre afkobling



[VB]

Det er to "glitcher" her:

Skjer det noen endringer hvis du bytter rør? (med ulik årgang/brukstid/selvresonans)



[VegardW]

Det kan ligne en resonans fra katoden prøv en bedre afkobling

Avkopling?
Filamentbias, katodemotstanden er 20 ohm. filament forsyningen er lc til Rod Colemans regulator.

Takk for tipsene karer . Jeg skal følge begge disse forslagene (resonans aka mikrofoni ?) , og sjekke flere rør.
4p1l ER jo mikrofonisk. Men det er kjent for å roe seg etter noen hundre timer... g2 og g3 er forøvrig koplet til anoden med 300 ohms motstander.



[VegardW]

Har slått meg til ro (foreløpig) siden høy frekvens « glitchen» ligger ganske høyt.
Det er kanskje slik at tiltakene som kan fjerne den gjør mer galt enn godt.
Har gjort endel målinger for å se på hvordan delefilterene fungerer sammen med forsterkere med ulik dempingsfaktor.
Grelv laget to filter forslag, begge ble verifisert med målinger. Filteret jeg har brukt har en impedanse dip ved 200 Hz, som trekker ned responsen ut fra rørforsterkere med høy z out.
Jeg smekket inn det andre filteret som har mye jevnere impedanse...
Prisen er litt lavere output under 200 Hz
Men kuren ligger i kjelleren... det trengs litt design support...
Benyttet anledningen til gjenhør med

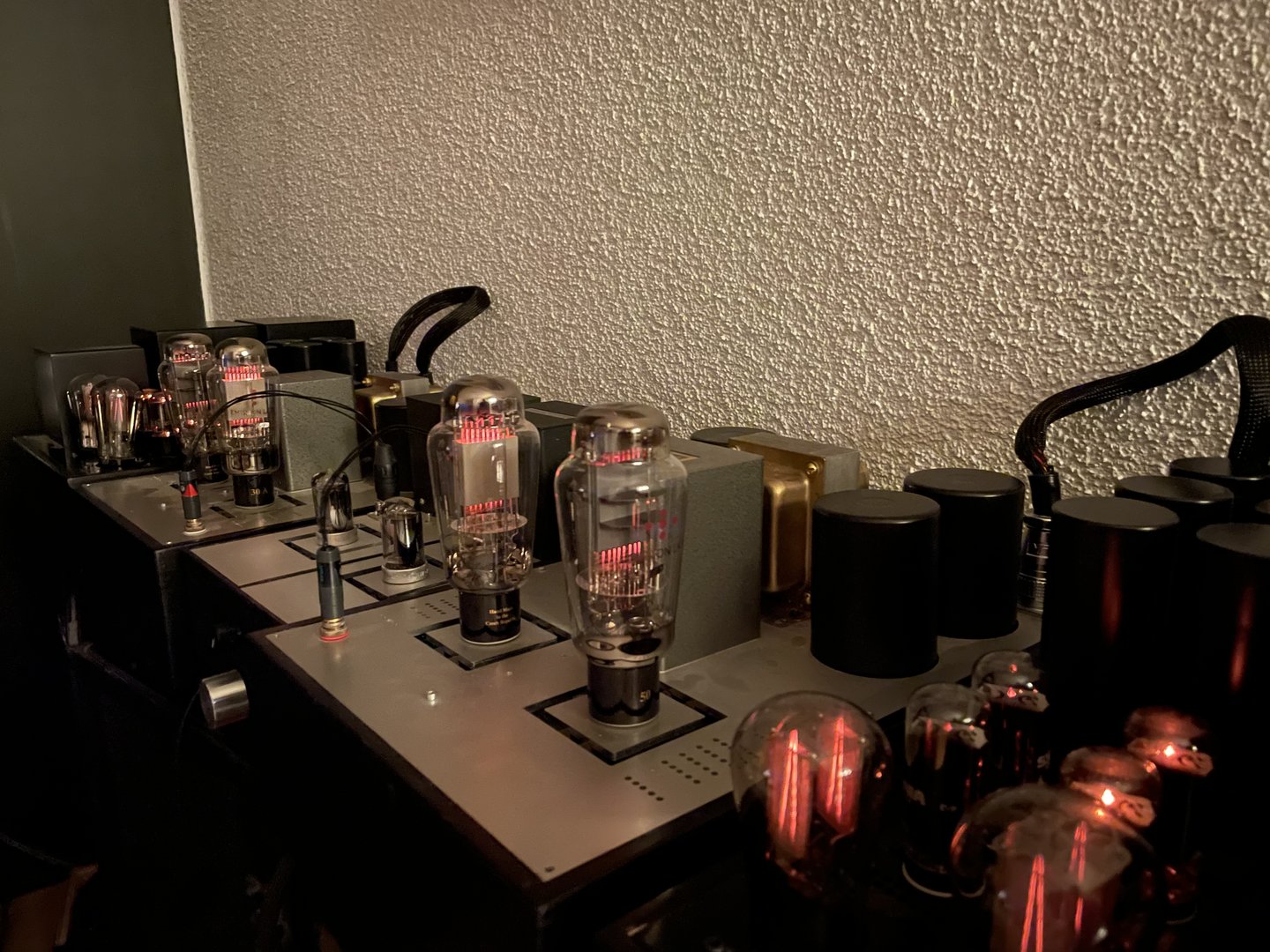

Flere hyllevarmere, på bildet en 30a- 50 se
Lydmessig min favoritt. 50 røret har en silkemyk, var og fantastisk sound
