Utviklingstråd: Sigberg Audio Saranna - fullrange gulvstående høyttaler med kardioide

EDIT: Det er gjort noen justeringer underveis, og høyttaleren har nå 8" coax, se denne posten


-----

Tid for en ny utviklingstråd, og dere får være med fra start! Jeg har ikke engang bestemt navn enda. Hvis dette ender opp som en produksjonsmodell, så snakker vi nok 18-24 måneder frem i tid.

Sigberg Audio lager høyttalersystemer bestående av monitorer og subwoofere. Det er to åpenbare segmenter i markedet som ikke treffes av dagens produkter:
1) De som ønsker gulvstående høyttalere
2) De som ikke ønsker subwoofer.

Denne nye høyttaleren vil adressere begge punkter. Jeg starter nå utviklingen av en Sigberg Audio fullfrekvens, aktiv høyttaler med kardioide!

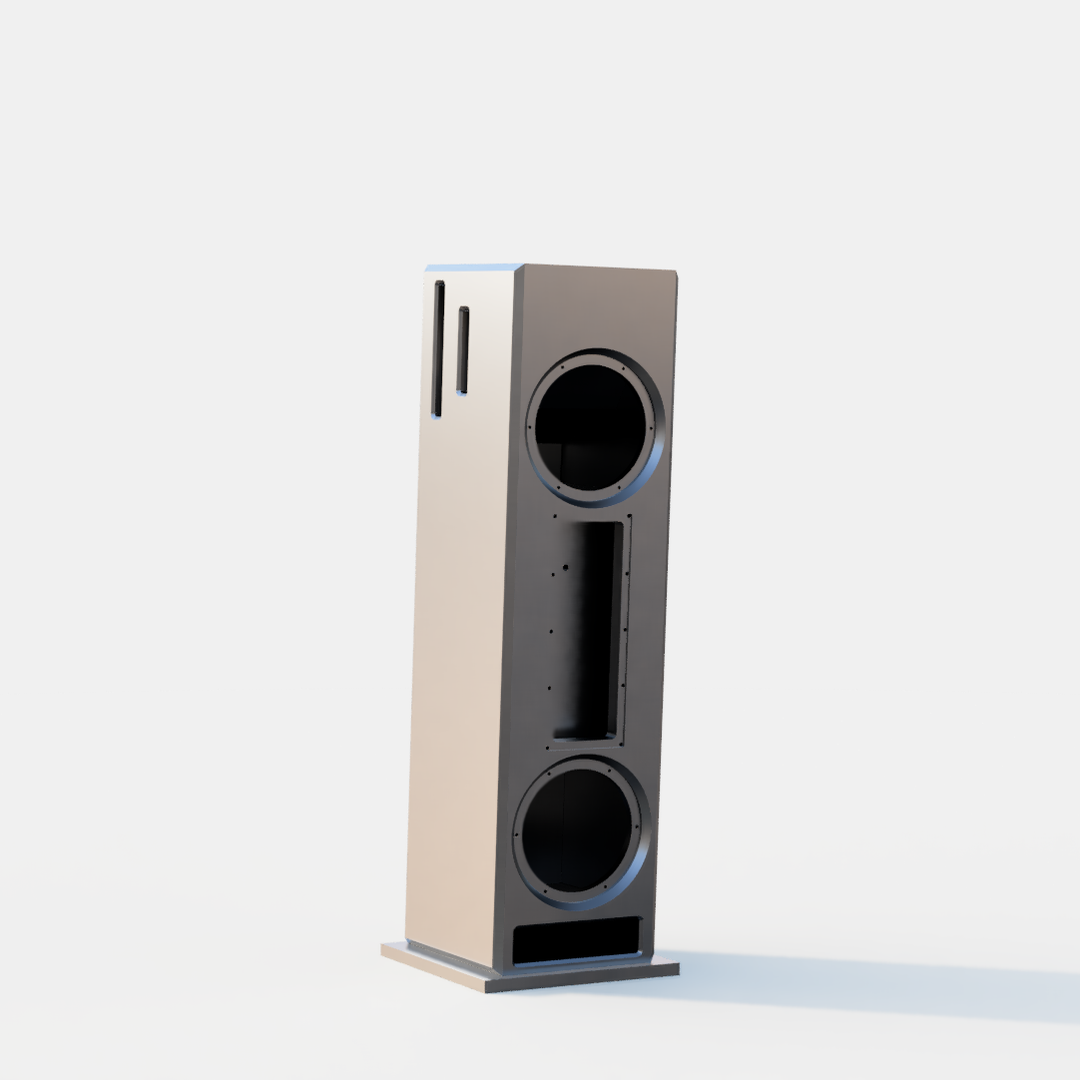

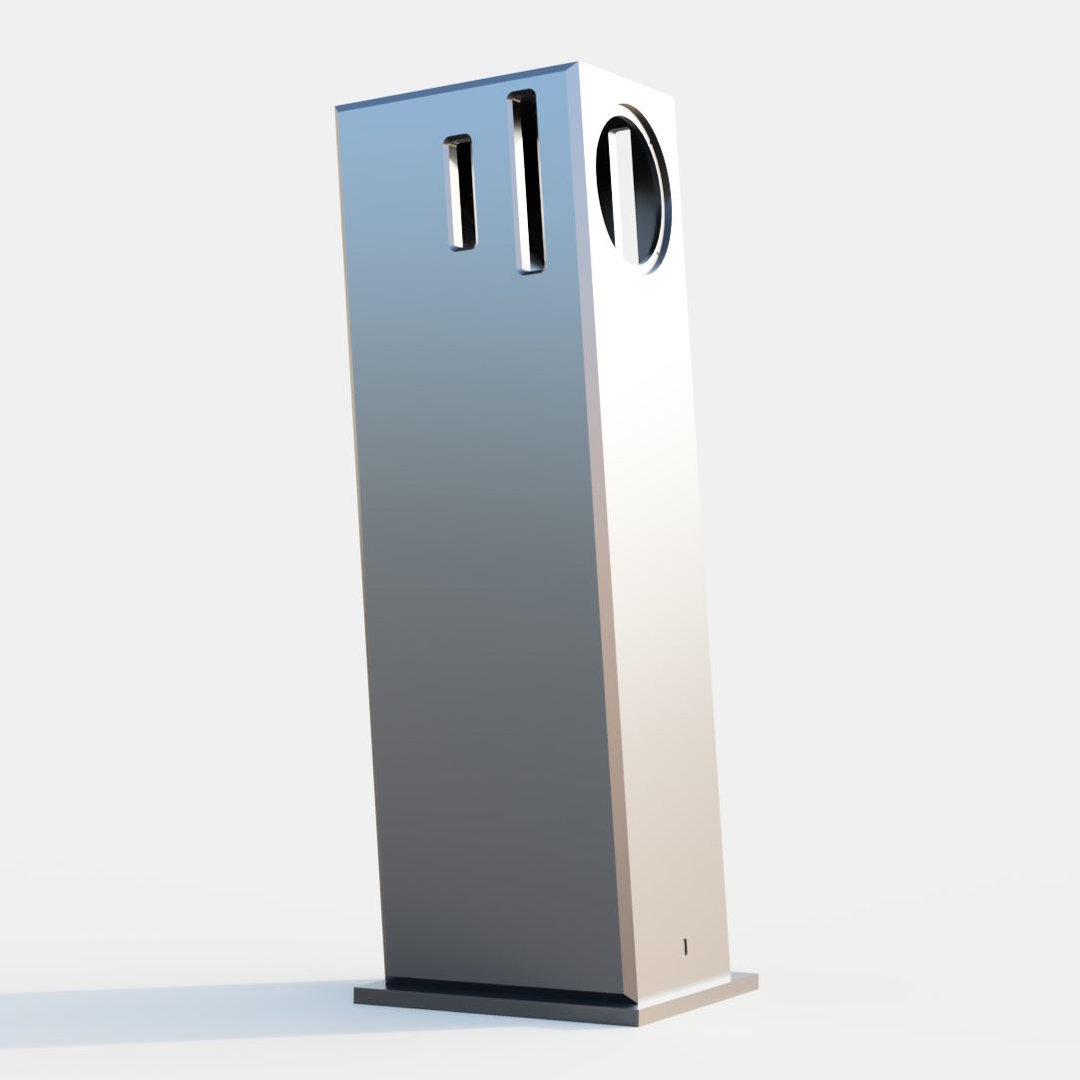

(Svært tidlige skisser, med forbehold om større endringer)

Litt om høyttaleren (forbehold om endringer)

• Stort lydbilde og fyldig og naturlig lyd (tilsvarende øvrige Sigberg Audio produkter)
• Fullfrekvens (20-20,000hz) in-room
• Kardioide øvre bass og mellomtone
• 3-veis design. Coax i mellomtone/diskant. To kraftige 8" (fs:25hz) til bass og subbass.
• Portet kabinett, med opsjon til å gjøre om til lukket med medfølgende skumplugg.
• Som med våre andre høyttalere, vil den supportere plassering tett til bakvegg (men også lenger ut).
• Enkle presets (knapp bakpå) for å justere bass/plassering, pluss 9-bånds EQ innebygget for å temme rommet.
• Dedikert preset for å parre med Sigberg Audio subwoofere. Denne introduserer høypass i høyttalerne slik at de matcher SA subwoofere perfekt.perfectly.

(Veldig) Foreløpige spesifikasjoner:

• Portet (bak) kabinett
• 5.5" mellomtone, 1" silkedome (coax)
• Dobbel 8" (22cm) aluminium bassdrivere
• 107x35x32cm (HWD)
• 28-20,000hz (+/-3dB anekoisk)
• Typisk in-room bass respons: 20hz (-3dB)
• Kardioide fra ~250hz
• 3-kanals, 650W Hypex forsterker i hver høyttaler

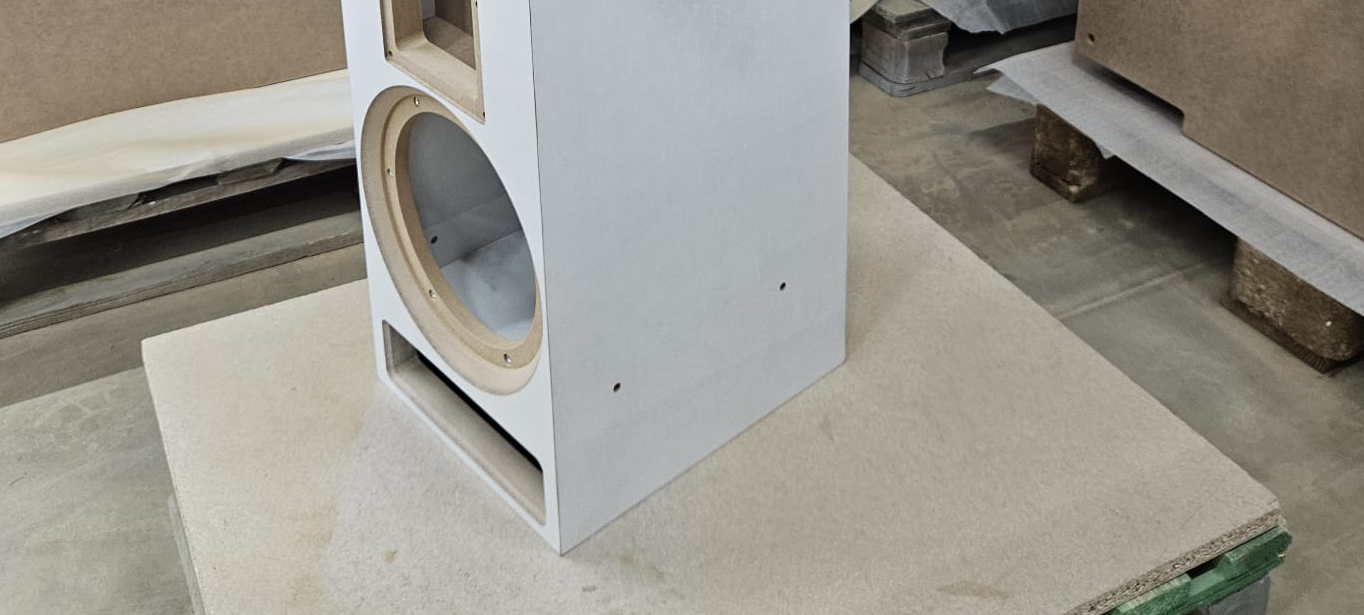

Tidlige prototyper:

Foreløpige målinger, forbehold om endringer, dette er også kun in-room i lytteposisjon
Mer detaljerte målinger kommer etterhvert



I lytteposisjon i rommet over, med høyttalerne 10-15cm fra bakvegg (venstre+høyre+snitt):

10-200hz (i lytteposisjon, ingen smoothing, ingen subwoofer).
Merk at referansenivå er 75dB (snitt av 300-5,000hz) på denne målingen. Så relativt til det er -3dB in-room ved 22hz, og -6dB ved 16hz.

Fortsettelse følger..



[SigbergAudio]

Prototypene er på plass i anlegg nr 2 for videre testing. Dette rommet er dobbelt så stort og med vesentlig mindre akustikktiltak).



[ragwo]

Så hva er dommen?



[SigbergAudio]

Så hva er dommen?

Kommer tilbake til det. Har ikke gjort stort annet enn å sette de på plass enda.



[SigbergAudio]

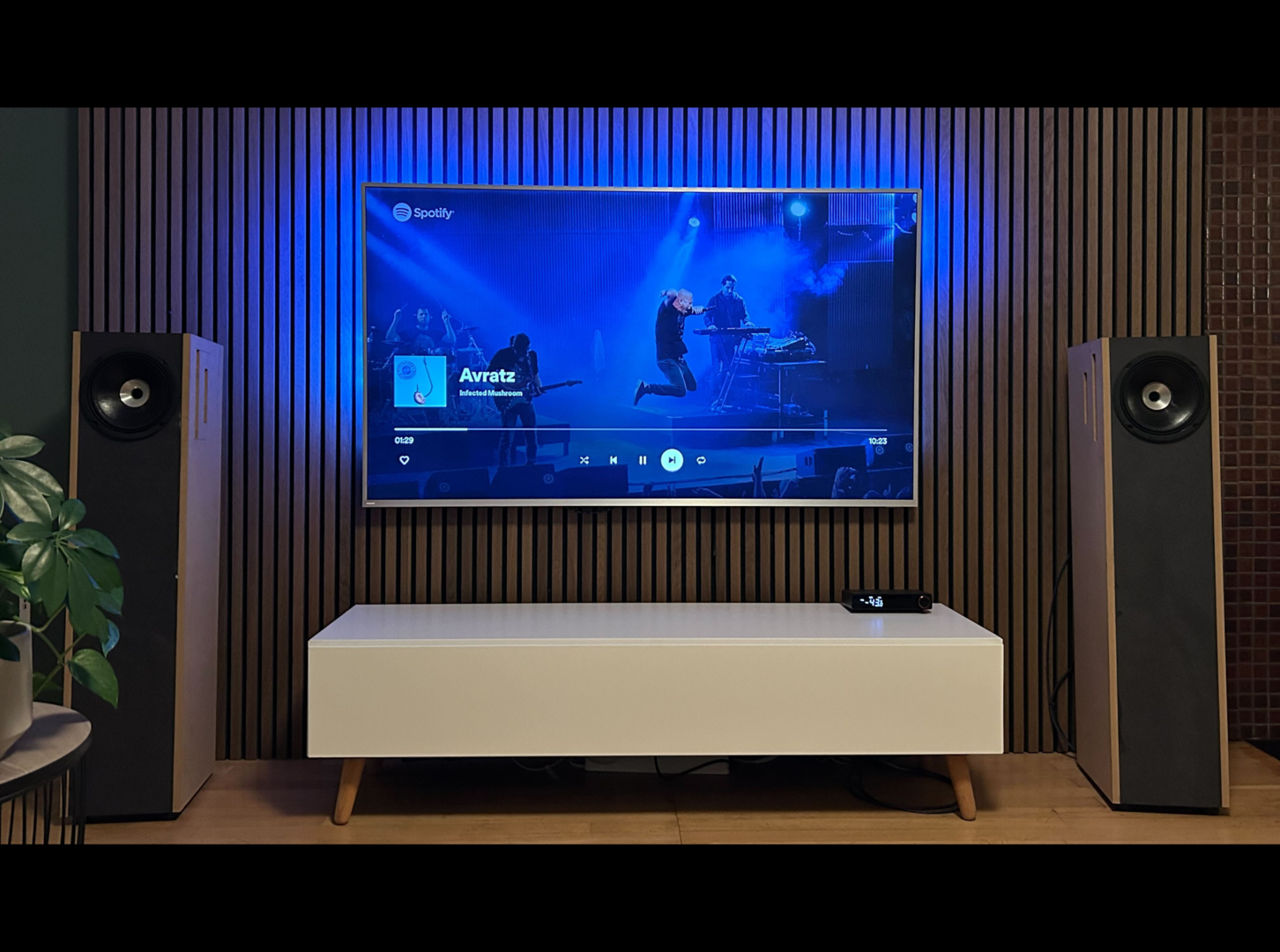

Saranna står nå i stuen min, hvor jeg vanligvis har SBS.1 og Inkognito. Det er nesten større forskjell på SBS og Manta/Saranna her oppe i stua, siden akustikken er dårligere enn det dedikerte lytterommet.

Lyden generelt og vokal spesielt er tydelig klarere og "annerledes" enn SBS her oppe. Med en gang man skrur opp litt hører man at det er et eller annet spesielt med presentasjonen. Hva gjelder tonalitet så har jeg foreløpig på preseten som gir meg +2dB tilt i bassen, siden jeg stort sett hører på mer moderat nivå her, og det fungerer godt.

Jeg har ikke gjort noe med EQ enda, og opplever egentlig ikke noen store unoter i bassen eller noe feil med tonaliteten. Men spiller som sagt på moderat nivå, skal få målt etterhvert.

Tror ikke så mange hadde vært misfornøyd med denne lyden i stua.



[SigbergAudio]

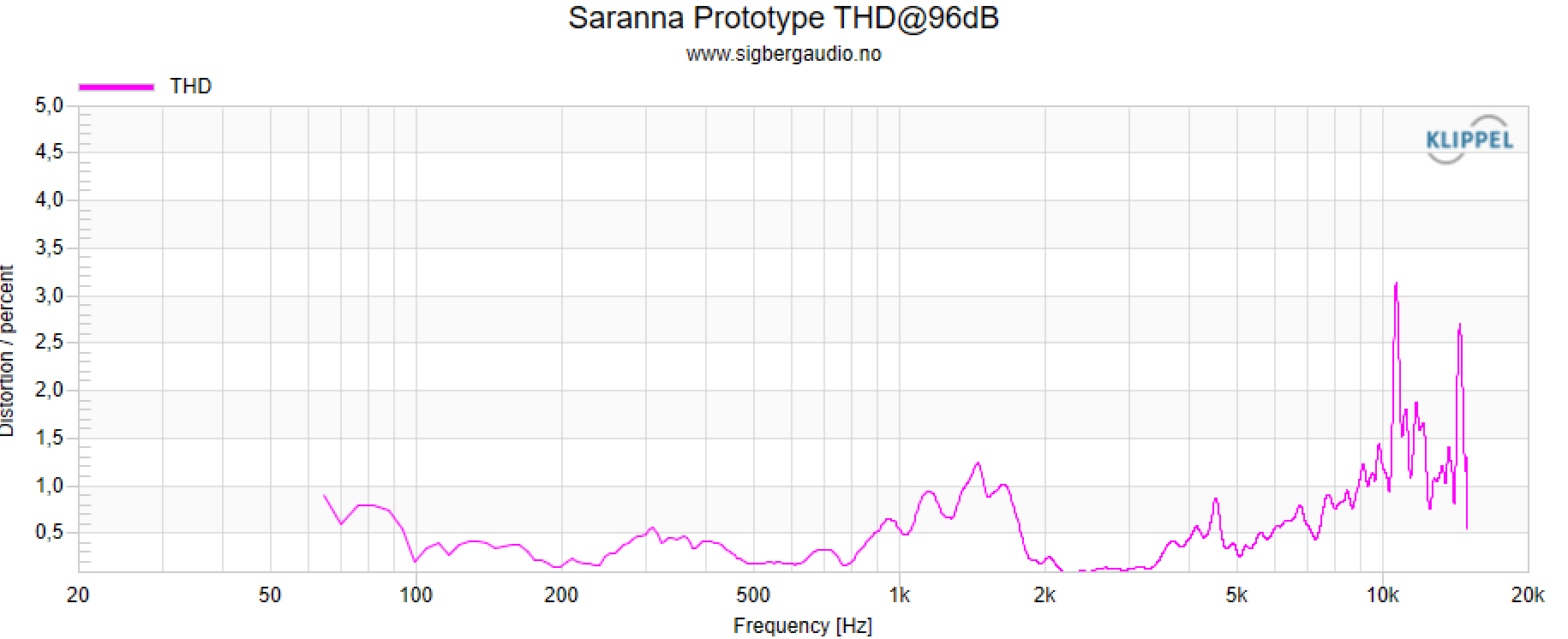

Jeg husker ikke om jeg delte THD-målinger av Saranna? Dette er et par prototyper tilbake, men sannsynligvis representativt. Dette er @96dB.

Ganske bra vil jeg si. Jeg er ikke helt sikker på hva som skjer ved 1,5 kHz siden dette er et par prototyper tilbake (dog fortsatt knapt over 1%), men ellers er det under 0,5 % i mesteparten av spekteret. Også i bassen, fortsatt ikke over 1% ved 60 Hz.

Jeg er ikke sikker på hvorfor målingen ikke har registrert THD under 60 Hz, skal se på det neste gang jeg er hos Seas.



[SigbergAudio]



[SigbergAudio]

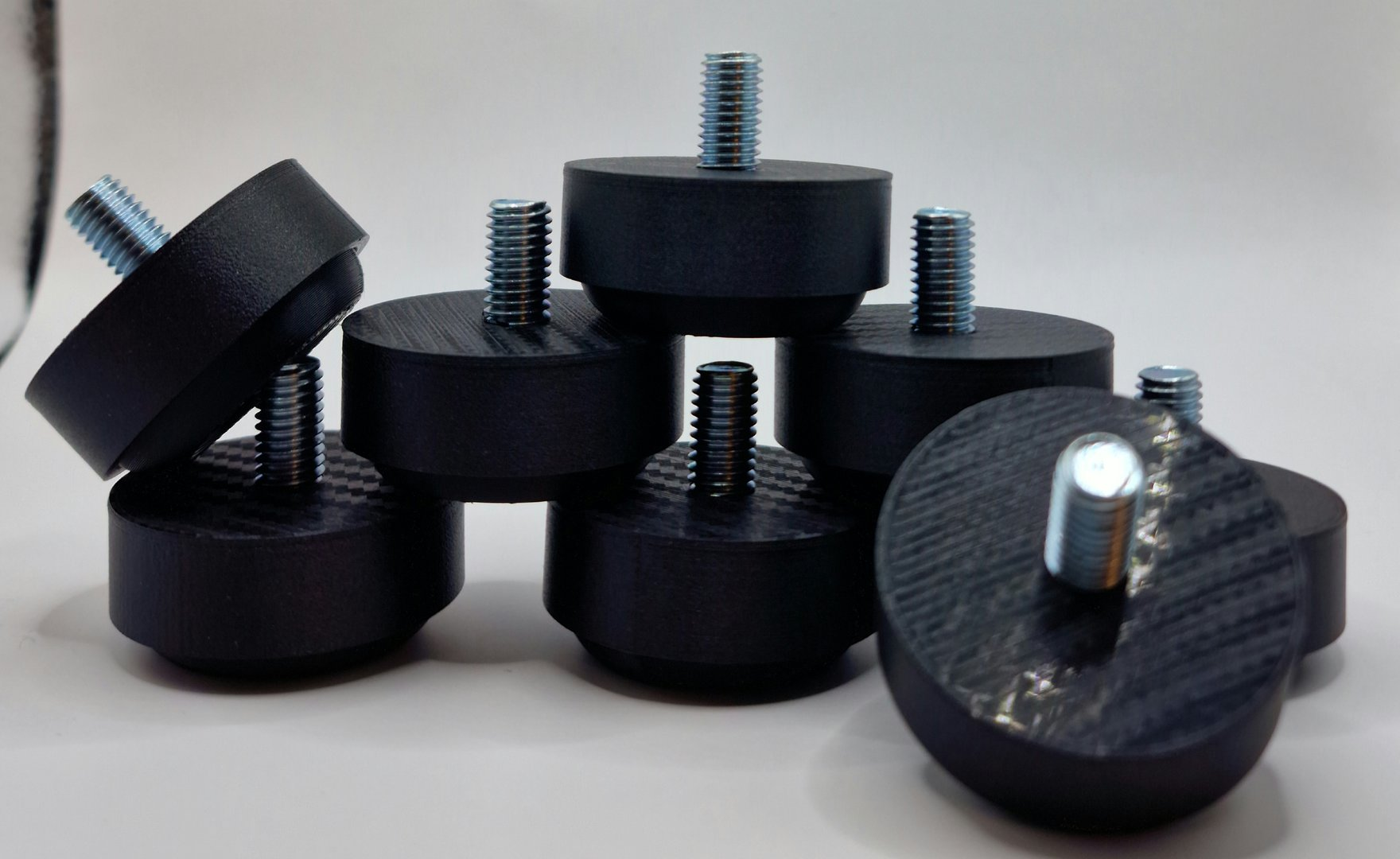

Det er jo moro med andre norske bedrifter som satser innen lyd også, så jeg har bestemt meg for å benytte føtter fra @EgelandAcoustics på Saranna.

Hvis noen lurer så opprettholder jeg fokus på en vitenskapelig og funksjonell tilnærming. Jeg kommer med andre ord ikke til å hevde at disse føttene gir store endringer i lyden som kommer fra høyttaleren. Men avkobling fra gulv er alltid positivt, og alle våre produkter har dette allerede, riktignok med noe mindre avanserte føtter enn dette. Egeland sine ser også veldig bra ut - noe som ikke er uviktig i denne prisklassen.

Gode føtter kan gi indirekte fordeler som f.eks i min egen stue: Der er situasjonen tregulv i andre etasje, og jeg har blant annet spiler i en trapp som kan finne på å synge med hvis gulvet vibrerer mye. Dette forsvinner med myk avkobling.



[EgelandAcoustics]

Det er jo moro med andre norske bedrifter som satser innen lyd også, så jeg har bestemt meg for å benytte føtter fra @EgelandAcoustics på Saranna.

Hvis noen lurer så opprettholder jeg fokus på en vitenskapelig og funksjonell tilnærming. Jeg kommer med andre ord ikke til å hevde at disse føttene gir store endringer i lyden som kommer fra høyttaleren. Men avkobling fra gulv er alltid positivt, og alle våre produkter har dette allerede, riktignok med noe mindre avanserte føtter enn dette. Egeland sine ser også veldig bra ut - noe som ikke er uviktig i denne prisklassen.

Gode føtter kan gi indirekte fordeler som f.eks i min egen stue: Der er situasjonen tregulv i andre etasje, og jeg har blant annet spiler i en trapp som kan finne på å synge med hvis gulvet vibrerer mye. Dette forsvinner med myk avkobling.

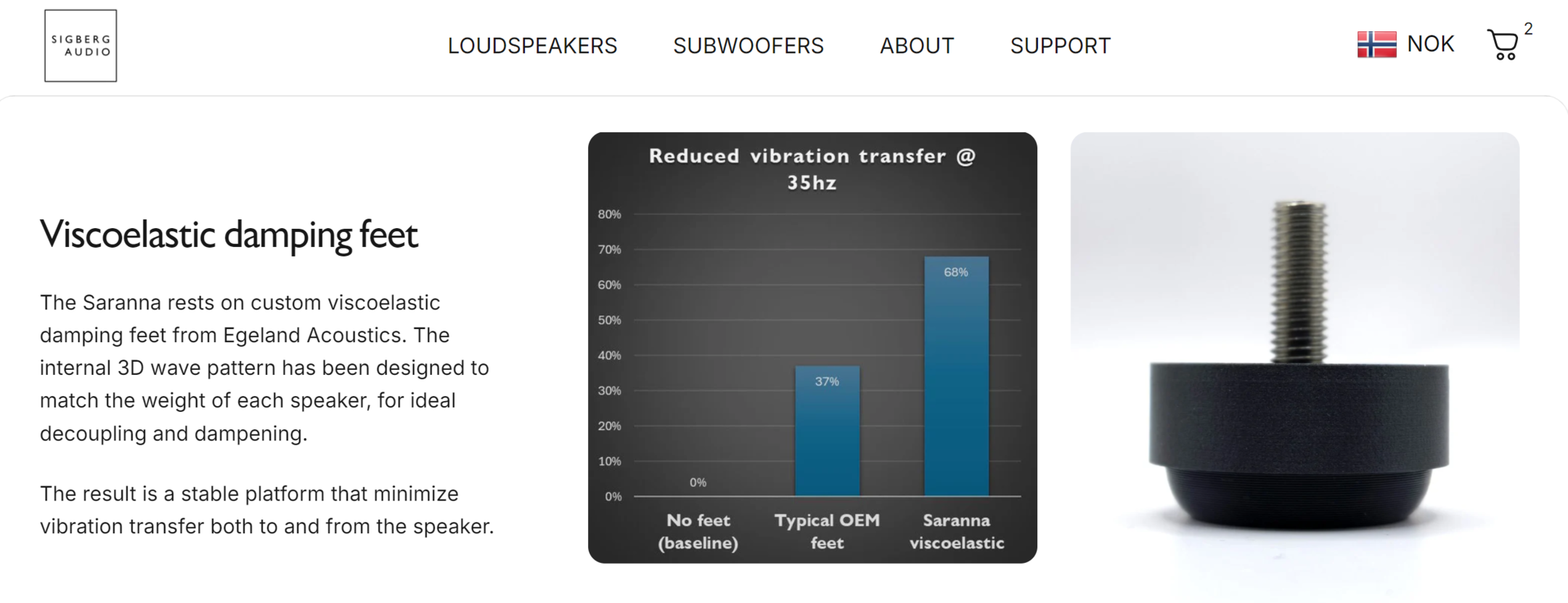

Vis vedlegget 1065845

Tusen hjertelig takk for muligheten, spennende!



[brunBar]

Blitt riktig lekre disse, inne i Manta territorium design messig nå



[SigbergAudio]

Med forbehold om endringer, men nåværende plan for finish / eksteriør:

(trykk på bildet for større)



[SigbergAudio]

Et par enkle rendringer til mens vi venter. Jeg synes de har blitt visuelt interessante. Forfra er de elegante og understated, mens baksiden mener alvor.



[Deng1]

Når jeg ser høyttaleren slik, så slo det meg for en vannvittig senterkanal det kunne blitt....
Liggende med coax midt på istedenfor i toppen...
Perfekt bakside uansett, og når enden er god, er vi fornøyde !!



[parafinoksen 2.0]

Litt som de sa om hockeysveisen: «Business in the front, party in the back.» Uten sammenligning for øvrig



[Valentino]

Dr. Jeckyll bak og Miss Hyde foran.



[Bergfinn]

...eller, et søtt lam, med en ulvehale i rompa.



[SigbergAudio]

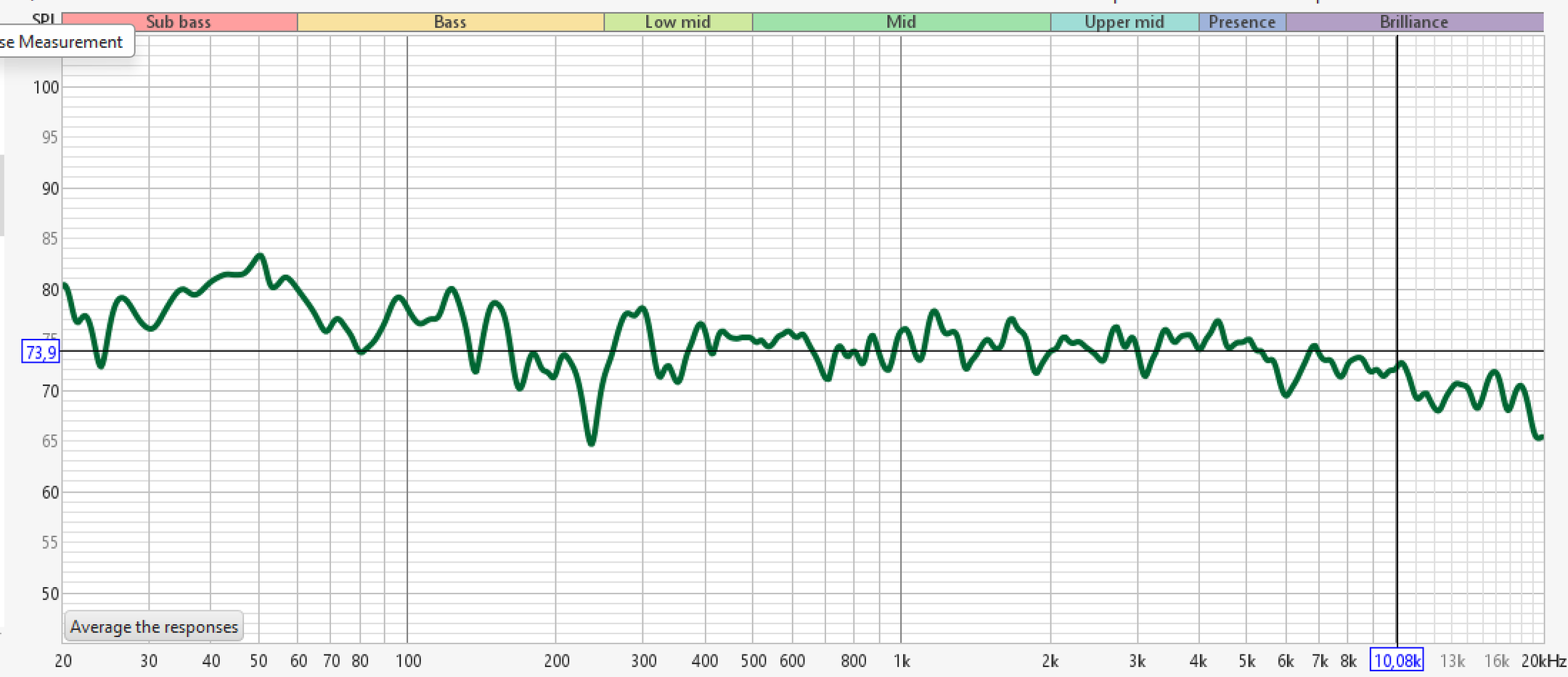

Snitt av venstre/høyre i en vanlig stue, ca 40kvm.
1/12 smoothing.
Ingen EQ over 100hz.

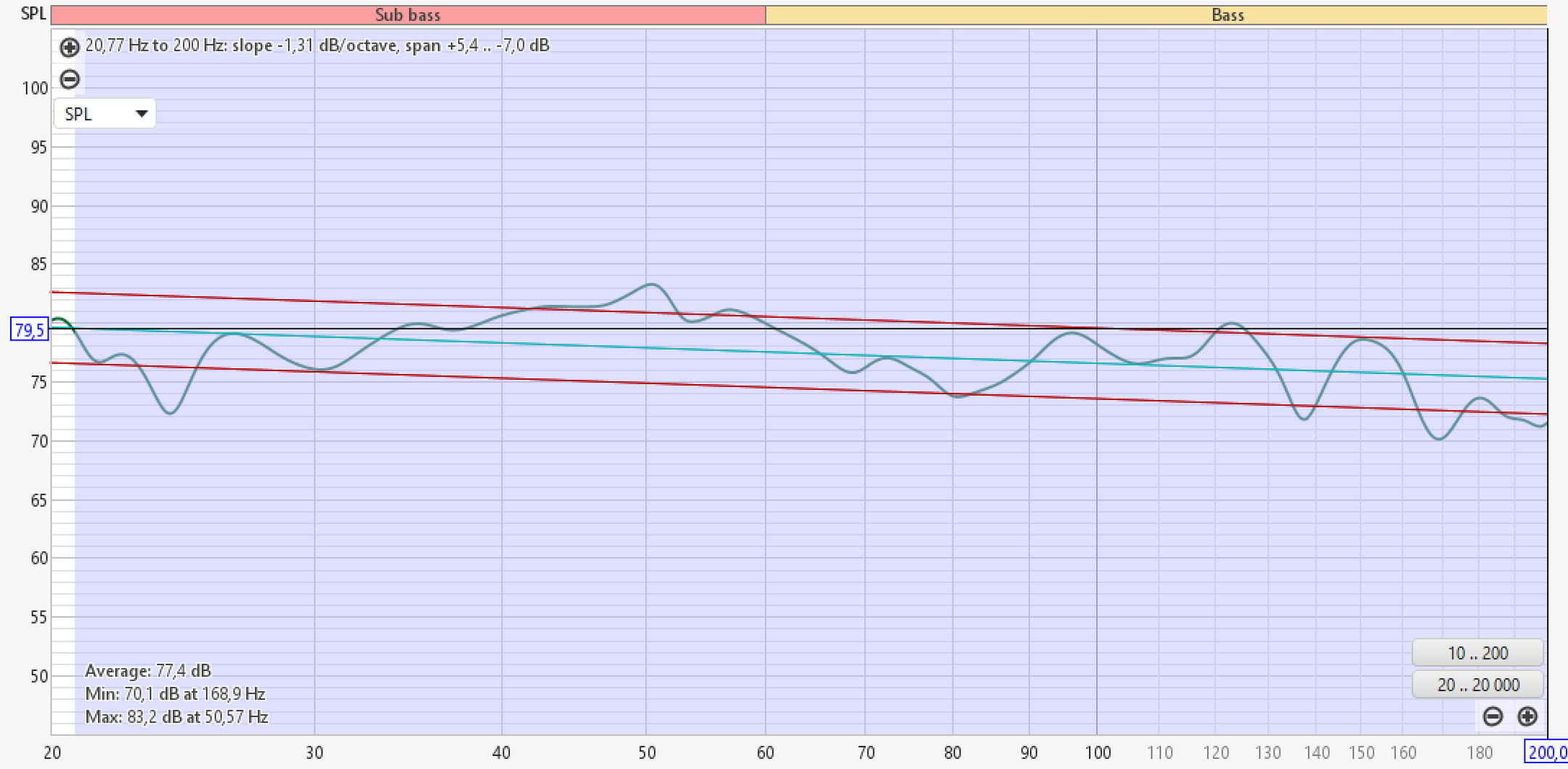

20-200hz. Kunne vært EQet noe flatere.



[SigbergAudio]

Dette er kanskje litt interessant. Jeg har kuttet responsen under 200 Hz, ettersom dette nødvendigvis vil variere en del, og jeg har jevnet ut til 1/6 for å lettere se trenden og tonaliteten. Dette er Saranna-prototyper (gjennomsnitt av venstre + høyre for begge målingene) i to helt forskjellige rom.

Rom 1 (grønn):
Rundt 40 m² som åpner opp til venstre mot en annen del, totalt kanskje 60 m². Ingen sidevegger på flere meter på noen av sidene. Etterklangstid på rundt 400–450 ms. 2,4 m under taket.

Rom 2 (rød):
Rundt 18–20 m², vegger på begge sider. Etterklangstid på rundt 200–250 ms. 2,1 m under taket.

Jeg vil si at den overordnede responsen og tonaliteten er bemerkelsesverdig lik. Man hører og kjenner enkelt igjen høyttalernes lydsignatur og presentasjon i begge rom. Jeg har hatt tradisjonelle høyttalere i disse to rommene tidligere. Det låter i langt større grad som to helt forskjellige høyttalere i disse rommene på grunn av rominteraksjonen.

20-500hz, 1/12th. Går dypt i bassen i begge rom.



[SigbergAudio]

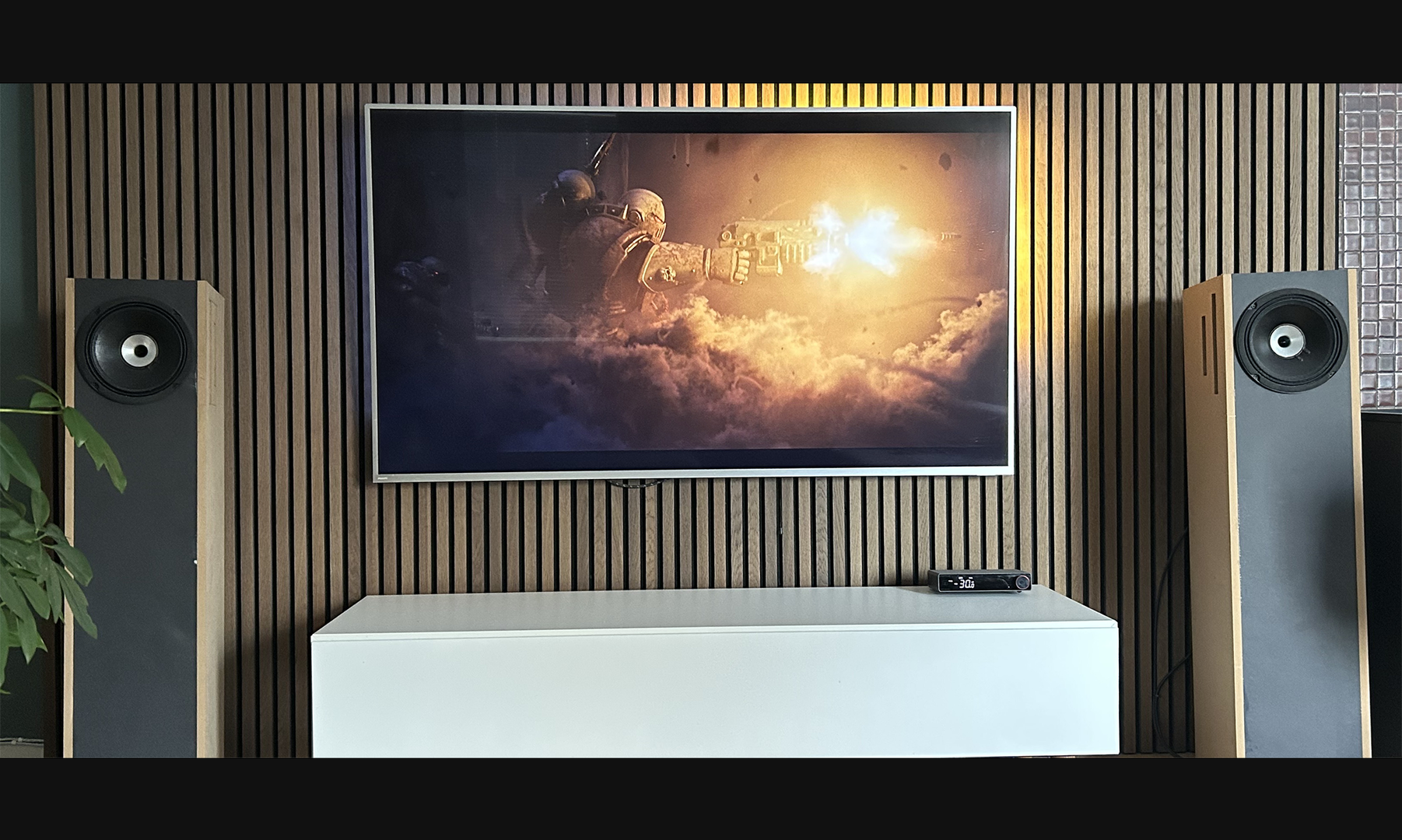

Tester litt sci-fi («Secret level»-serien fra Prime). Det oppleves fullrange og med masse trøkk.

Jeg har brukt idéene, erfaringene og kompetansen fra subwooferne våre for å gjenskape samme opplevelse her – slik at Saranna blir et interessant alternativ for dem som ønsker det samme uten subwoofere.



[hvego]

Tester litt sci-fi («Secret level»-serien fra Prime). Det oppleves fullrange og med masse trøkk.

Jeg har brukt idéene, erfaringene og kompetansen fra subwooferne våre for å gjenskape samme opplevelse her – slik at Saranna blir et interessant alternativ for dem som ønsker det samme uten subwoofere.



Vis vedlegget 1081427

Men klarer du å påvirke om det er de gode eller de onde som vinner?

(Et alternativt filmvalg hadde vært å sette på den nye feelgoodfilmen Trollmannen fra Ås. Den sorteres i den ikke så mye omtalte genren HiFiction.)



[SigbergAudio]

Men klarer du å påvirke om det er de gode eller de onde som vinner?

(Et alternativt filmvalg hadde vært å sette på den nye feelgoodfilmen Trollmannen fra Ås. Den sorteres i den ikke så mye omtalte genren HiFiction.)

Haha. I Secret Level-episodene er det ofte relativt uklart hvem som er gode og onde.



[hvego]

Haha. I Secret Level-episodene er det ofte relativt uklart hvem som er gode og onde.

Mens i Trollmannen fra Ås er det B&W og Klipsch og Kef som er de onde, og det er temmelig åpenbart hvem som er Trollmannen. Hvem som er Dorothy er ofte litt vanskelig å finne ut av, men nå er vi kanskje langt inne i vennetråden og et stykke unna trollmannens R&D-rapporter, så jeg lar resten av filmomtalen hvile.



[SigbergAudio]

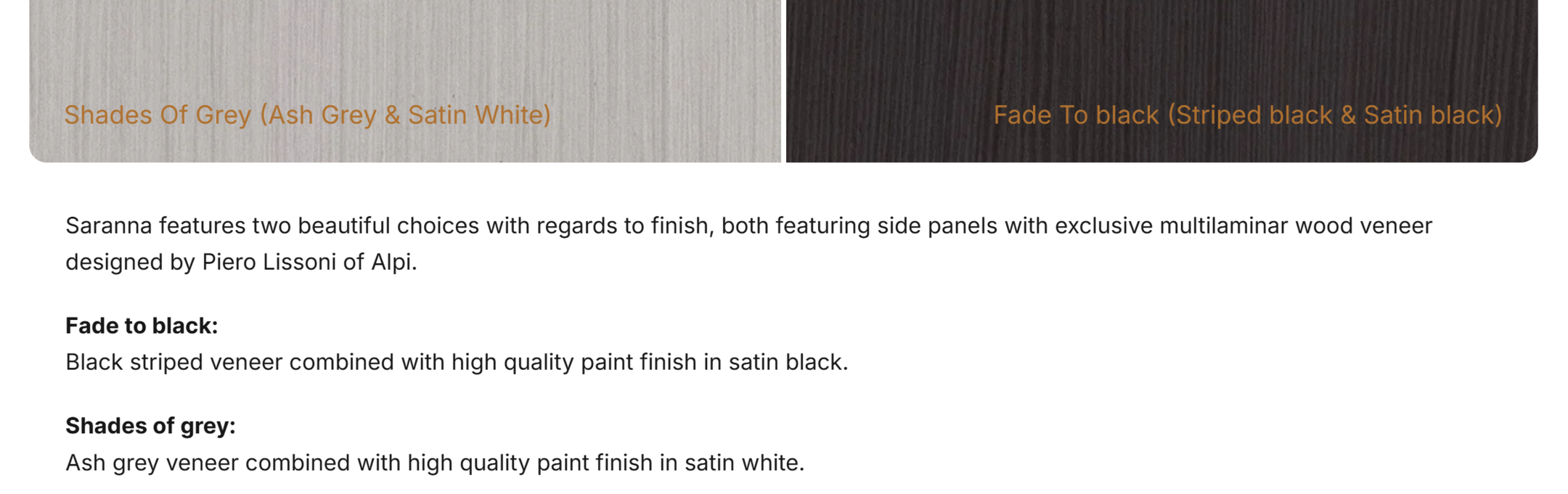

Etter videre grubling på finish heller jeg nå mot å ikke ha ren hvit og ren svart. Det blir finérte sider som tidligere antydet, i kombinasjon med lakkerte flater. Det blir da et lyst og et mørkt alternativ. Tenker per nå som nedenfor (trykk for å forstørre).



[Deng1]

Fifty shades of grey !!
Personlig ville jeg hatt den mørkebrune (altså med rødt i) byttet til en tilsvarende i grått.
Men jeg vet at farger og finish blir man aldri enige om !



[SigbergAudio]

Fifty shades of grey !!
Personlig ville jeg hatt den mørkebrune (altså med rødt i) byttet til en tilsvarende i grått.
Men jeg vet at farger og finish blir man aldri enige om !

Er vi på finéren nå?



[Valentino]

Jeg innrømmer å bli lurt av presentasjonen sånn med en gang. Den fikk meg til å tro at jeg kunne velge mellom finer og lakk, men det kan jeg jo ikke.

Hvitfargen til Shades og Grey må hete Shady White. - Jeg elsker den! (Kvinne, 38)



[SigbergAudio]

Jeg innrømmer å bli lurt av presentasjonen sånn med en gang. Den fikk meg til å tro at jeg kunne velge mellom finer og lakk, men det kan jeg jo ikke.

Hvitfargen til Shades og Grey må hete Shady White. - Jeg elsker den! (Kvinne, 38)

Fade To Black og Shady White (kanskje som hovednavn istedenfor Shades of grey), ja det liker jeg. Og ja, enig i at man kan bli lurt hvis man ikke leser (og det er det jo mange som ikke gjør). Men det kommer jo bilde av selve høyttalerne etterhvert også.



[SigbergAudio]

Eller Shades of Pale.



[SigbergAudio]

Er vi på finéren nå?

@Deng1 Ja, den har noe rødskjær i seg, men jeg mistenker den kommer til å se mest mørk ut i virkeligheten. Men det vil vise seg, da det er denne finishen som kommer på første preprod høyttalerpar. Så hvis det ikke funker så blir det noe annet i produksjon.
