    Voldsomme utslag på den stolen da. Er det like store utslag uglattet? Lurt å ungå å korrigere for ting som ikke er noe problem ja. :)

    8

    8x12_TOM

    Gjest
    TrompetN skrev:
    Voldsomme utslag på den stolen da. Er det like store utslag uglattet? Lurt å ungå å korrigere for ting som ikke er noe problem ja. :)
    Klikk for å utvide...
    Ja, ikke sant. Stolen er forøvrig byttet ut med en med lav rygg. Bare litt info om uheldige avvik i målinger en skal være litt obs på.
    Her er en uglattet måling som er zoomet inn på området mellom 190 og 700 Hz


    Vedlegg

    Sist redigert:
    A

    ANM

    Gjest
    Begynner å skjønne hvordan du endte på kjøret 8x12, for hvert lille systematiske tiltak man gjør skjer det noe positivt. Håper jeg ikke jeg ender som deg!

    8

    8x12_TOM

    Gjest
    ANM skrev:
    Begynner å skjønne hvordan du endte på kjøret 8x12, for hvert lille systematiske tiltak man gjør skjer det noe positivt. Håper jeg ikke jeg ender som deg!
    Klikk for å utvide...
    Jeg er over det værste som du kanskje forstår - har jo klart meg et halvt år med lyden dere hørte og har ikke hast med å gjøre noe nå heller.

    8

    8x12_TOM

    Gjest
    Her er en txt fil som tilhører mikrofonen min. Den har kalibreringstall ned til 775 hz. Under der må jeg selv legge til det som trengs for at mikrofonen skal bli kalibrert helt ned

    Legger med en veiledning fra Tod Davis:

    Dear Tor Arne, You provided no letter with the serial number so given the purchase date it would have been C or D. I tried D. Please look into the XLR cavity and report back if it isn't D. Please read the explanation about using the low frequency data below.



    EDITING THE ECF CURVE TO 10Hz & BELOW:
    Using the magnitude value found at the lowest frequency value (approximately 790Hz) in your ECF, you can edit the ECF, by adding coordinate points (as needed) to the .TXT file for the frequency values you require, between ~790Hz & 10Hz. For example, if you copy and paste the 790Hz line of the .TXT file into the line preceding it and then change the frequency value to 10Hz, you will have a curve with < +/-0.25dB of error between 10Hz & 790Hz. To get accurate measurement to the -3dB roll-off point of the specific model (5Hz [M30], 4Hz [QTC40], 3Hz [M50] & 9Hz [M30BX]), enter the 790Hz value, less 3dB, at the specified low end frequency, for a near vanishing error.

    Best regards, Tod

    --
    Tod Davis
    Earthworks Engineering




    Er ikke helt sikker på hva han mener, men det er sikkert noen andre her som forstår dette bedre en meg.



    "Transfer Function Mag - dB volts/volts (0.10 oct)(eq)(eq:aux)"
    "Hz" "Data"
    775.5054, -1.156117
    832.9503, -1.150029
    890.3951, -1.150084
    947.84, -1.155277
    1034.007, -1.168816
    1091.452, -1.179967
    1177.619, -1.202282
    1263.787, -1.235145
    1349.954, -1.26191
    1436.121, -1.29649
    1551.011, -1.344064
    1665.901, -1.389264
    1780.79, -1.427297
    1895.68, -1.453713
    2039.292, -1.465763
    2182.904, -1.456483
    2355.239, -1.429433
    2527.573, -1.402988
    2699.908, -1.391242
    2900.965, -1.39986
    3102.022, -1.416215
    3331.801, -1.428611
    3561.581, -1.428867
    3820.082, -1.435305
    4107.307, -1.462877
    4394.531, -1.489753
    4710.478, -1.490633
    5026.424, -1.479005
    5399.816, -1.479604
    5801.93, -1.478625
    6204.044, -1.490122
    6663.602, -1.538041
    7123.161, -1.533972
    7640.165, -1.518496
    8185.891, -1.536092
    8760.339, -1.47872
    9392.233, -1.493303
    10081.57, -1.468425
    10799.63, -1.421898
    11575.14, -1.372547
    12408.09, -1.307387
    13298.48, -1.258016
    14246.32, -1.24792
    15280.33, -1.191915
    16371.78, -1.203875
    17549.4, -1.199561
    18813.19, -1.20884
    20163.14, -1.196406
    21599.26, -1.205132
    23150.27, -1.289519
    24816.17, -1.492871
    26596.96, -1.886289
    28492.64, -2.409174
    30560.66, -3.073438
    32743.56, -3.778234

    8

    8x12_TOM

    Gjest
    Nå må dere slutte å holde ap med meg, og i stedet komme med svaret.

    8

    8x12_TOM

    Gjest
    Har lagt til dette selv, men lurer på om det er riktig

    "Transfer Function Mag - dB volts/volts (0.10 oct)(eq)(eq:aux)"
    "Hz" "Data"
    5.00, -4.156117
    10.00, -1.156117
    775.5054, -1.156117
    832.9503, -1.150029
    890.3951, -1.150084
    947.84, -1.155277
    1034.007, -1.168816

    OMF

    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    16.209
    Antall liker
    9.394
    Sted
    Bergen
    Torget vurderinger
    14
    Ser riktig ut det der hvis du har M30...

    Mvh
    OMF

    B

    Bx

    Bransjeaktør
    Ble medlem
    04.08.2005
    Innlegg
    9.195
    Antall liker
    4.591
    Det der skal leses greit av Audiolense. Det kan du jo sjekke selv.

    vidarje

    vidarje

    Hi-Fi freak
    Ble medlem
    24.10.2009
    Innlegg
    5.521
    Antall liker
    3.862
    Sted
    Rasta
    Torget vurderinger
    1
    Hvis jeg forstår hva han sier er det at mikrofonen følger innenfor +-0.25dB fra 790 til 10Hz der etter ruller den av til -3db ved 5,4 eller 3Hz avhenig av model.
    Du kan bruke verdien fra 790 helt ned til 10Hz uten noe stort avik.

    8

    8x12_TOM

    Gjest
    Da har vi forstått dette likt. Det skulle kanskje stått -3db for kalibrering ved 5 Hz. Jeg trakk i fra 3 til på det som var kalibrering ved 10 Hz. Men det spiller egentlig ingen rolle

    8

    8x12_TOM

    Gjest

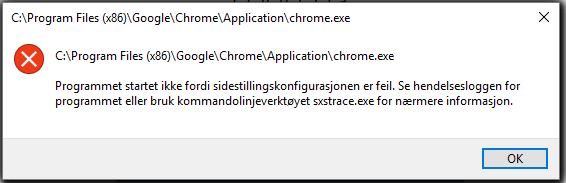

    Noe gikk galt med chrome som nettleser og denne dukket opp Hva skal jeg gjøre? Bruker nå IE

    Sist redigert:
    8

    8x12_TOM

    Gjest
    Avinstallerte og installerte på nytt og da virker alt som før:)

    Sist redigert:
    LMC

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.113
    Antall liker
    13.857
    Sted
    Drøbak
    Torget vurderinger
    46
    deilig med et område i en husstand som ikke er totalt avhengig av IT kompetanse imo

    8

    8x12_TOM

    Gjest
    LMC skrev:
    deilig med et område i en husstand som ikke er totalt avhengig av IT kompetanse imo
    Klikk for å utvide...
    Du sikter til det analoge altere ditt. Sikkert noen andre utfordringer der men:)

    Edit: eller var det soverommet du tenkte på

    Sist redigert:
    8

    8x12_TOM

    Gjest
    Da river jeg ned en del av rommet for ny oppbygging. Midbass/OB skal også gjennom en demping/avstivnings-prosess. Kjekt å være ferdig med dette før DSP kurset er overstått.

    LMC

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.113
    Antall liker
    13.857
    Sted
    Drøbak
    Torget vurderinger
    46
    8x12_TOM skrev:
    LMC skrev:
    deilig med et område i en husstand som ikke er totalt avhengig av IT kompetanse imo
    Klikk for å utvide...
    Du sikter til det analoge altere ditt. Sikkert noen andre utfordringer der men:)

    Edit: eller var det soverommet du tenkte på
    Klikk for å utvide...
    men de sorter jeg ut selv og trenger ikke outsource for hjelp
    (samme på soverommet ;) )

    emokid

    emokid

    Hi-Fi freak
    Ble medlem
    04.02.2004
    Innlegg
    5.296
    Antall liker
    6.663
    Aah, jeg trodde du hadde dempet en del fra før.
    Spennende!

    8

    8x12_TOM

    Gjest
    emokid skrev:
    Aah, jeg trodde du hadde dempet en del fra før.
    Spennende!
    Klikk for å utvide...

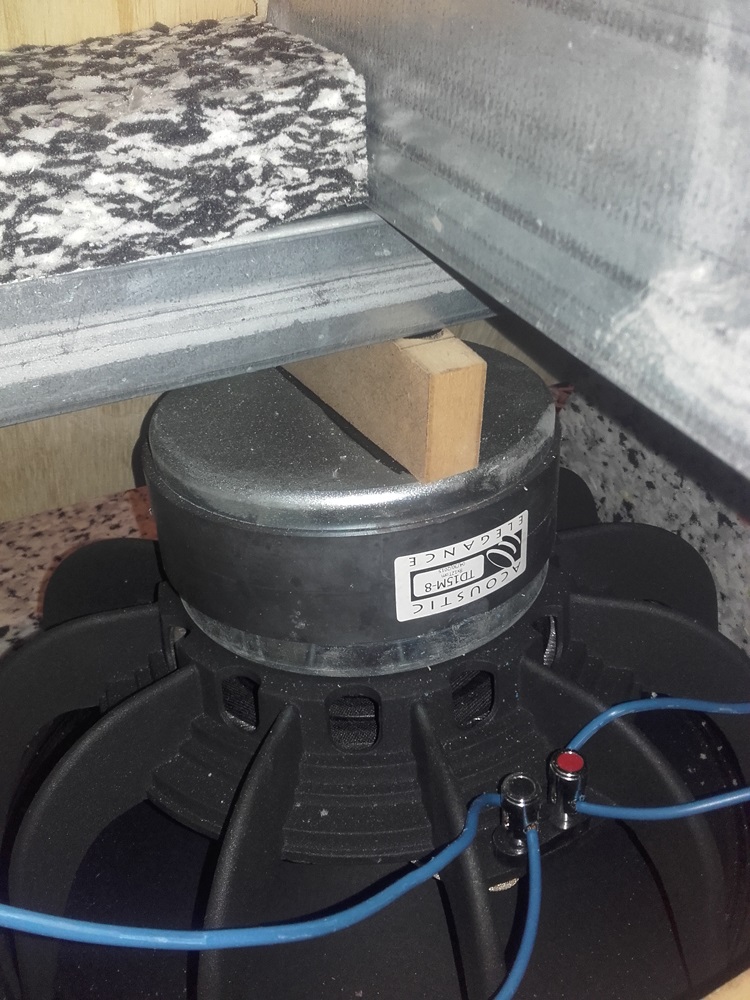

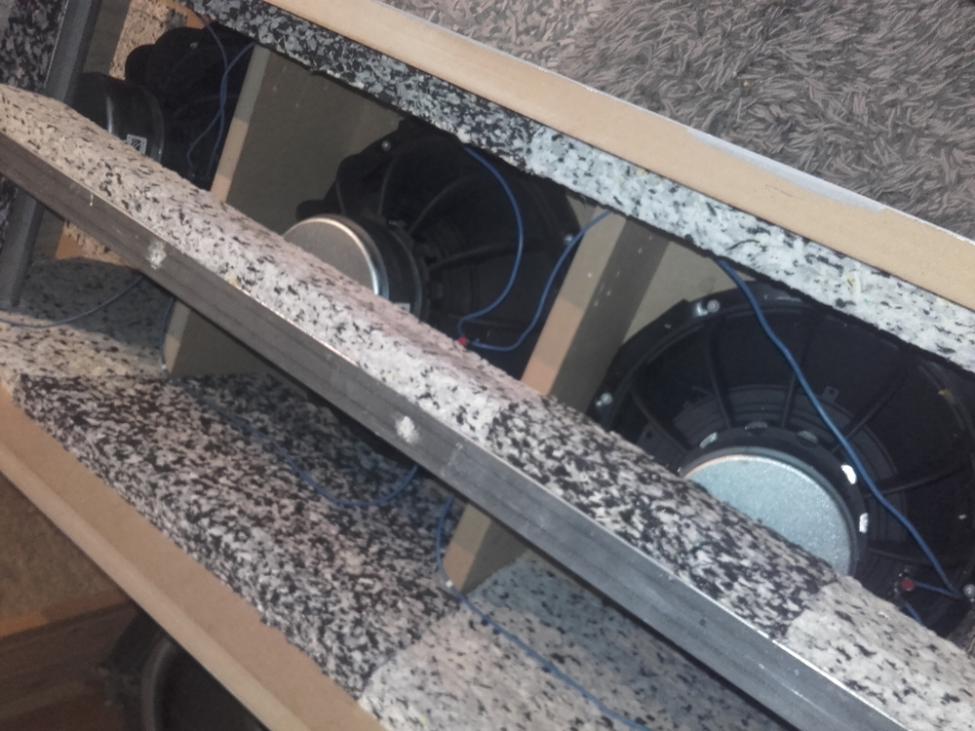

    Det har vært en isolasjonsplate i åpningen bak før, men det har ikke vært noe demping av flatene i selve kabinettet. Nå blir den isolasjonsplaten også byttet ut med et lokk med 30mm skumgummi der er delt opp i flere seksjoner. Da kan jeg prøve meg fram på hvor det kan være lurt og ha en liten åpning bak. Ganske stor forskjell på responsen, på om utluftingen var oppe eller nede, når jeg prøvde meg fram med en litt for kort isolasjonsplate i begynnelse.

    Sist redigert:
    Soundmannen

    Soundmannen

    Overivrig entusiast
    Ble medlem
    07.12.2015
    Innlegg
    513
    Antall liker
    904
    Sted
    Sandnessjøen
    Synes det også det var interessant jeg da men xD
    Ser absolutt etter at jeg leste gjennom denne tråden at jeg må jobbe mer med rommet mitt å ta nye målinger. Waterfall målingene dine er virkelig noe å strekke seg etter og gir en svær motivasjons boost! :D
