Dette trigger kanskje interressen?
DIY: 12V trigger outlet to automatically power on/off devices | Steve Hoffman Music ForumsVerdt å prøve da kanskje? Sorry hvis dette blir mye mas, men er dette kontaktene jeg trenger for å koble 12V trigger på pinne 13?

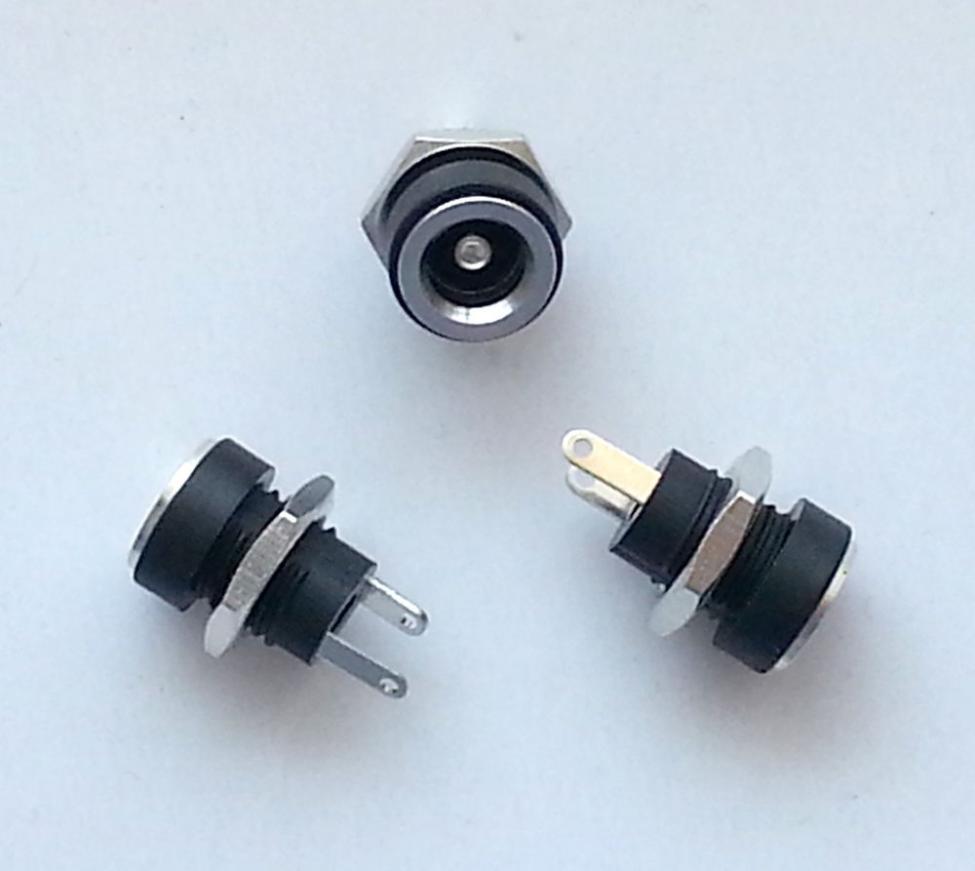

Edit: Ser ut som det jeg skal bruke er en helt ordinær minijack socket? @Hornlyd; kan man ikke montere en slik kontakt direkte på ampens bakplate og så rett på pinne 13?Etter det jeg har forstått så er en triggerkontakt en 3,5 mm Jack. MEN i linken over står det at den er mono?
http://www.mouser.com/ds/2/253/KC-300852-202542.pdf
Det virker logisk, at det er gnd på skjerm og strøm på senter. Når pinne 13 får permanent 12 volt triggerstrøm så slås forsterkeren på og blir værende på til strømmen forsvinner via triggeren?? Eller....... Hvor blir elektrofolket av når vi trenger dem?

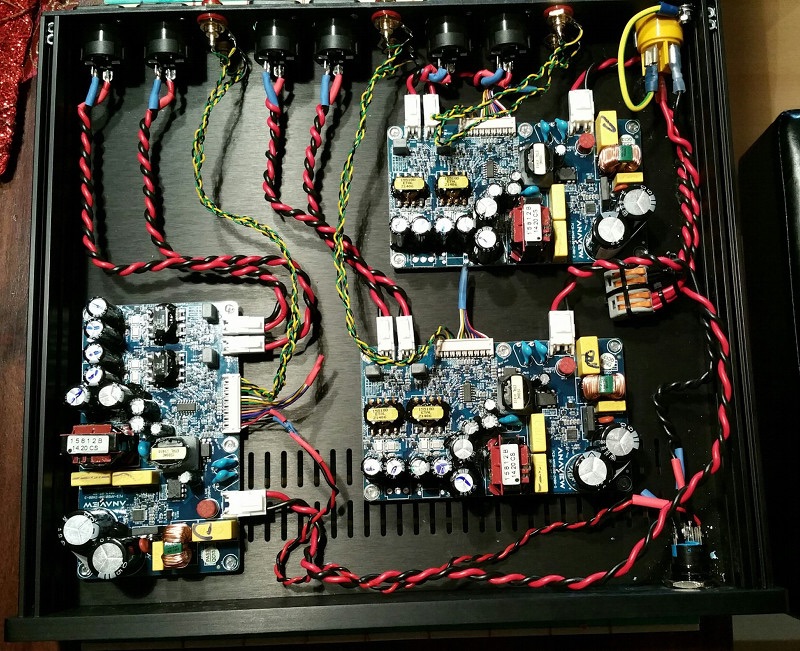

Jeg har kobla standby på alle mine ANAVIEW, send meg PM om du lurer på noe Gut...
Kan fikse det.
Anaview er jeg veldig fornøyd med.
Jeg hadde TDAI2200x2 som venteoppsett til jeg fikk ferdige Anaview riggen, sammen med DCN...
Jeg kopierte bare eq og xo fra tdai og justerte nivået og løpetid etterpå. Og det va noe helt annet. Problemet mitt er. Hva gjorde forskjellen, Anaveiw eller Groundsound?
Hadde egentlig som plan å prøve NCore nå, men det har jeg faktisk skrinlagt og planlegger heller å kjøre brokoblede ams moduler på hele systemet.
Tillegg.. Siden jeg misliker måten GS muter på, så synes jeg det er en fordel og ha separate standby brytere på hver modul, veldig hendig når vi driver og måler og ønsker kun og måle deler av systemet..
Ferdig boks med ANAVIEW?
Amphion Amp500
Spennende små moduler dette her.
Kanskje jeg skulle prøvd en AMS1000 til AE seksjonen min?

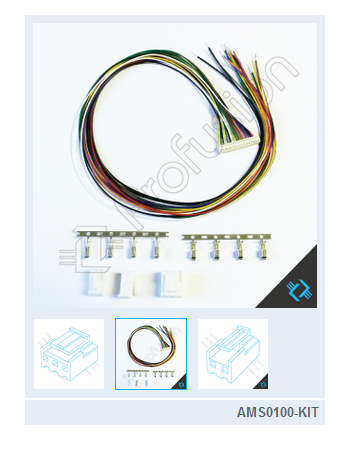

det som er noe drit med de nye cable kitsa til ams0100 er at man ikke får ferdigterminerte jst-connectorer lenger, så man må ha krymptang.
de universale på ebay ser ikke ut til å fungere med disse krympterminalene (er et sant helvete for en amatør å finne ut hvilken tang som funker til hvilke krympterminaler, det finnes tonnevis av forskjellige) og den orginale fra jst koster - hold deg fast - kroner 3500+mva hos elfa. må derfor bruke vanlig tang på disse connectorene... veldig lite brukervennlig, selv om det er oem moduler, så går det an å tilrettelegge litt, synes jeg. de solgte ferdigterminerte før.
i tillegg må man selv skaffe kabelen nå, mellom 22-18awg
17-pin connectoren er heldigvis fortsatt ferdig terminert.
krympetang; https://www.elfadistrelec.no/no/krympetenger-jst-wc-160/p/30021739
High end tang til den prisen...
Vi har heldigvis en del tenger på jobb som gjør en god jobb
- Ble medlem
- 04.02.2004
- Innlegg
- 5.297
- Antall liker
- 6.670
Sett opp en kommersiell, sobert prisa priskalkyle, så skal du nok fort se at det ikke er ganske spot on.
Det er neppe spesielt god butikk Terje. Det er enormt mange utgifter man har og spesielt dersom man skal nå et litt større publikum. Skal man f.eks stille på en messe en gang i året med et brukbart rom koster det alene fort totalt 40-60k for en helg. Og reklamere i blader og aviser koster mye. Husk også mva på 25%. Det er heller ikke slik at man sitter igjen med hele avansen. Man skal også skatte for de pengene når man tar de ut som lønn. Da forsvinner ganske mye.88x12_TOM
Gjest
Det var ikke akkurat dyrt jeg tenkte når jeg så denne Amphion 500 forsterkeren, heller motsatt - fornuftig priset synes jeg
Med tanke på hva en del er villige til å betale 100 000 og 200 000 kr for så burde jo den der, med litt mer design-bits kostet minst 100 000 kr. Nå er det vel eksakt slik det har blitt også. En god forsterker: Ca 20 000 kr. En tilsvarende forsterker med litt "bling" på, 100 000 kr.
Interessant nok er det ikke mye mer enn strømforsyningen som skiller to slike Amphion fra Marten sine monoblokker, og jeg er neimen ikke så overbevist om at Marten sine bar den beste strømforsyningen...
Hmm.. Kanskje jeg bare blir litt overrasket at slike moduler blir brukt kommersielt. Mtp hvor enkelt dette egentlig er å sette i sammen. Om du har gjort dette noen ganger, bruker du 1time. inkl borring. (+/-)Jeg er temmelig sikker på at jeg har den tanga....hos OBBB. Det er bare å sende den rundt i det ganske land etter kjedebrev metoden. Spesialkabelskoene har jeg også. Den kaldsveiser kobberet ala Cardas.
Det er altså strøm inn og høyttaler ut terminalene som må crimpes selv.
Samt strømkabel?
Er usikker på om jeg har riktig tang men sjekker opp.
ja, det er de, og det er samme på alle tre. går med 6 stk terminaler med ams0100 som stereoamp (er ikke pin til gnd earth), 4 stk som monoamp. man _må_ ikke ha tang, men det blir jo det mest profesjonelle å gjøre.
klemte dem sammen med mannemuskler manuelt og loddet selv.
ja, mente å slippe å bore hull. man må utvide litt. har snakket med modushop. interaxis mellom hullene er 10mm, altså avstanden mellom senter av hullene. dette er info man fint kunne oppgitt på siden.
regnet ut at det gir 6mm mellom hullene vinkelrett mot hverandre, og et hårstrå over 10 mm diagonalt. vil jo at det skal se litt profesjonelt ut, og det ser helt balle ut hvis man må utvide et hull med 3mm og kanskje bruke skive og dill på m3-skruer under, ha ha ha.
ocd hilser deg.Trenger diverse garnityr fra ELFA til ampene mine
Noen som har en liste over varenr som trengs slik at jeg ikke må bestille ørten ganger?
- Rund frontbryter med rødt lys som ring rundt
- Nettbrønn og skruer til disse
- XLR inn og skruer til disse
- Skruer med avstandsforinger til ampene
- eventuelle kabler?
- gode ordinære høyttalerterminaler
hva trengs av bor og gjengetapper?
Hva slags hullbor trenger jeg til XLR chassiskontaktene?
annet?
er dypt takknemlig for at du får meg til å fremstå som den minst hjelpesløse i dag!
det meste monteres med m3, i alle fall fra neutrik, countersunk m3 + tannskiver og muttere.
modulene pleier jeg å feste med m3 heisere og m3-skruer, ikke countersunk, da de skal holde pcb'et mot heiserne.
du kan bruke 1.5mm2 ledere på ams0100 modulene, men da er jeg usikker på om du kan bruke tang. de er vel egentlig ment for mindre tverrsnitt. 18awg er vel maks, det er .82mm2 tverrsnitt.

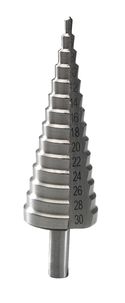

kjøp trinnbor slik naturlyd tipset om tidligere, så er du dekket for alle typer kontakter nå og i all fremtid.Et par spm:
Skal jord på XLR og IEC jordes mot chassis?
Hvordan kobler man hovedbryter bak?
Hvordan kobler man standby bryter foran?
Er det en tilkobling som gir lys i standby bryter foran?
Noen som har funnet ut av dette med trigger?

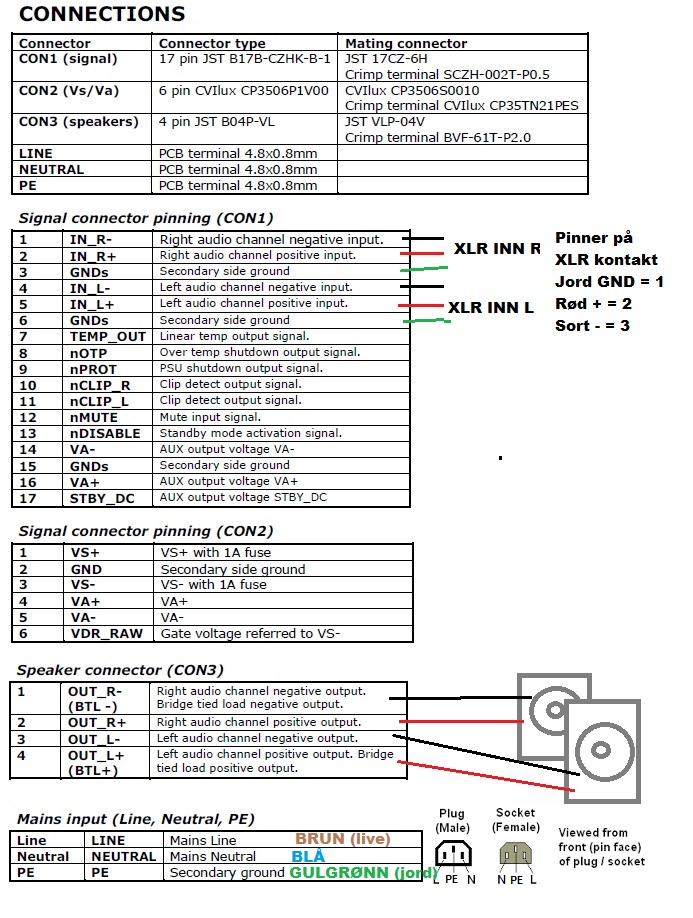

IEC jord skal kobles til chassis. Slik jeg ser skjema ovenfor skal IEC jord også kobles til "Secondary Ground"
XLR vil da ha samme jord siden tilkobling der også heter "Secondary Ground".
Strøm skal gå fra IEC, Line (Brun) via sikring, så til hovedbryter bak.
Om bryter er 1polt skal bare brun via denne. Er den 2polt skal både brun og blå kobles via bryter.
Resten får ekspertene ta seg av
Noen som trenger noe garnityr til Anaview?
Jeg har forhandlerpriser hos monacor og skal selv kjøpe litt stæsj.
Kvaliteten er god i motsetning til ebay hvor det er veldig lett å havne med jallasaker.

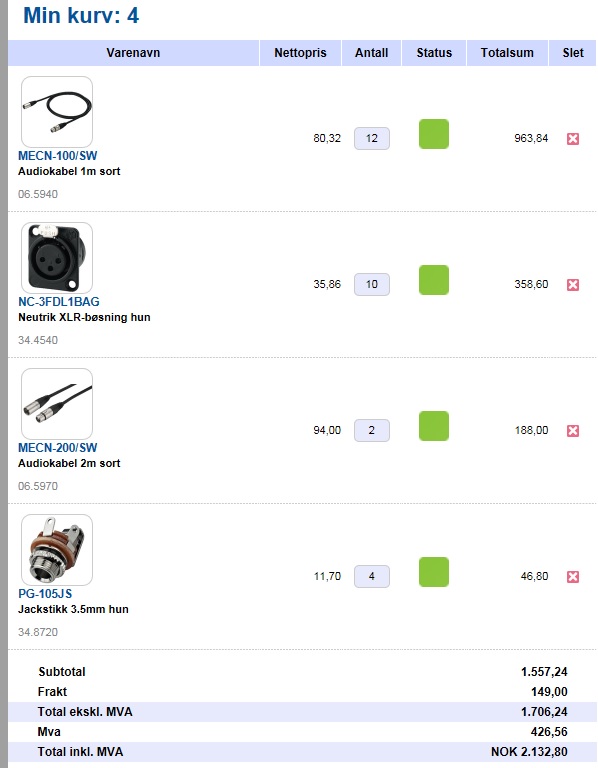

Her er eksempel på det jeg skal kjøpe. Neutrik kjenner vel alle og XLR kablene er av meget god kvalitet.
Det er bare å gå inn på monacor.no så ser dere diffen mellom brutto og netto
-
