Takk for diskusjonen, jeg bestiller 1.1 og oppdaterer med bilder og bygging når jeg kommer i gang engang utover vinteren.



[Steinkare]

Hei byggevenner, blir en ANK - DAC på meg, spørsmålet er hvilken? Den kommer til å bli brukt i stueanlegget som er aktivt, delt på 250 hz, altså blir den brukt for mellomtone og diskant sammen med EL34 triodeforsterkeren jeg bygga i fjor (edit-bildet). Den har AN kondensatorer og AN motstander og Lundahl utgangstrafoer (Hypex NCore benyttes for bass).

Jeg vurderer DAC 1.1 og 2.1. Fordelen med 1.1 er mindre kabinett (WAF), 2.1 ser jeg har en annen strømforsyning. Så hvilken går jeg for? Vis vedlegget 983222

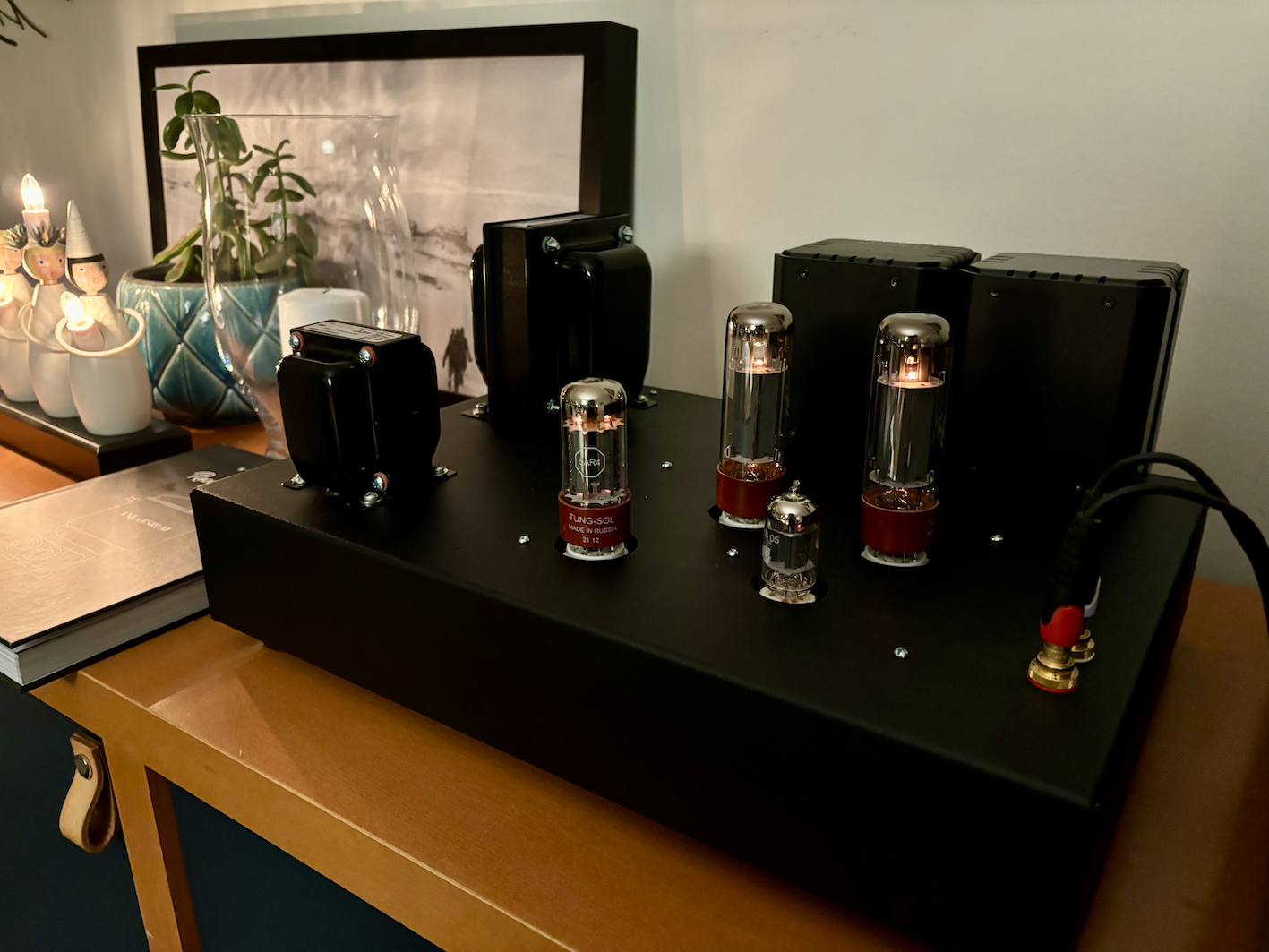

Er ikke rørene satt helt inn i soklene? Er forsterkeren i test?



[alfegutt]

Er nok greit nå, var forsiktig, soklene var litt trange spesielt til å begynne med (spesielt den høyre), kommer seg litt etter hvert.



[alfegutt]

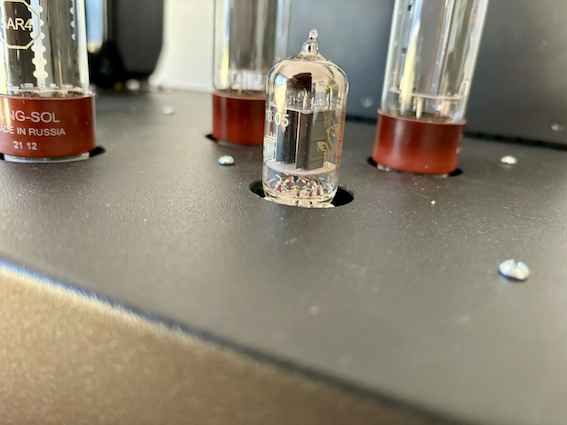

@Steinkare var flink til å påpeke at rørene ikke satt ordentlig i soklene, var nok akkurat nybygd da jeg tok bildet, men det er fort å glemme ting når men er ivrig etter å få lyd i greiene. Tok nærbilde nå og det ser mer sikkert og greit ut, takk for at dere følger med. Beklager at det ble russiske rør, det tenkte jeg dessverre ikke på når jeg kjøpte inn.



[Steinkare]

Fort gjort å glemme! Flott forsterker du har bygget. Har sjøl kjøpt en del russiske rør de siste 5-6 årene, og etter Russlands invasjon, så har jeg handla fra Ukraina . Har aldri hatt problem med feil på rørene, og de låter veldig bra. Hvis man laget rør til forsvars industrien , og hvis de ikke hadde god kvalitet, ble ledelsen gjerne sendt til en eller annen leir. Har kjøpt 6SN7, 6SL7, EL84, ECC88 og visse andre typer fra Ukraina, og alle låter bra, og er rimelige i innkjøp.



[Berka]

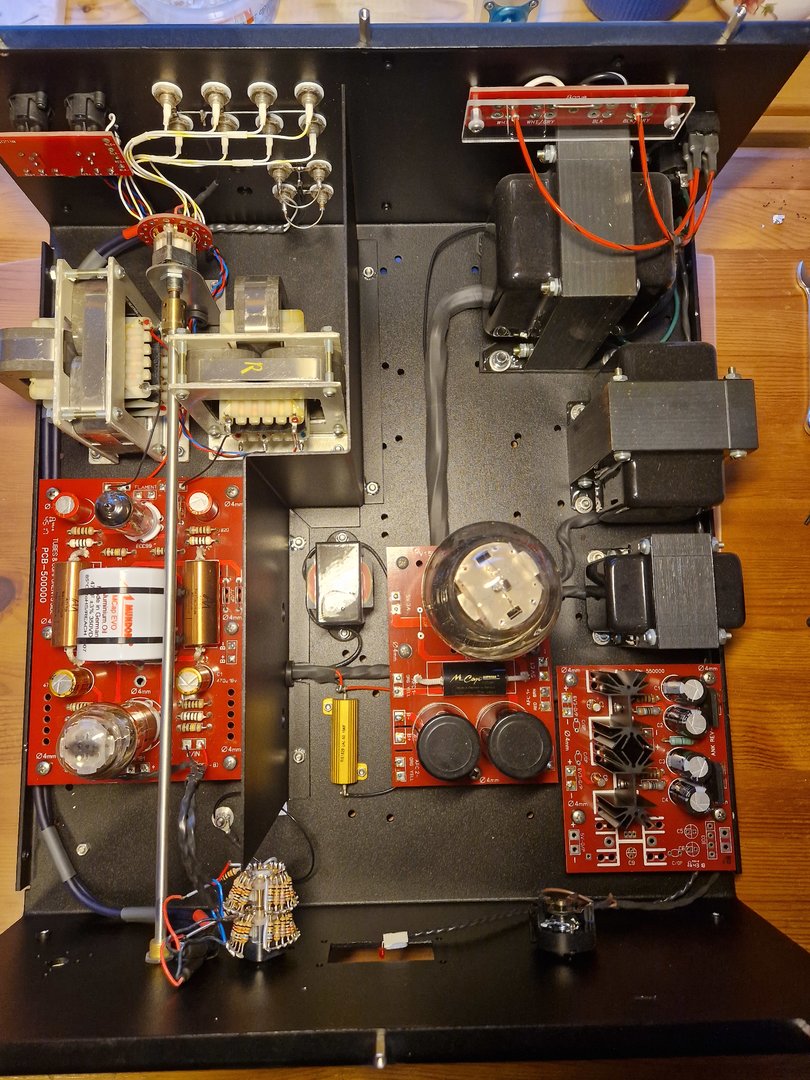

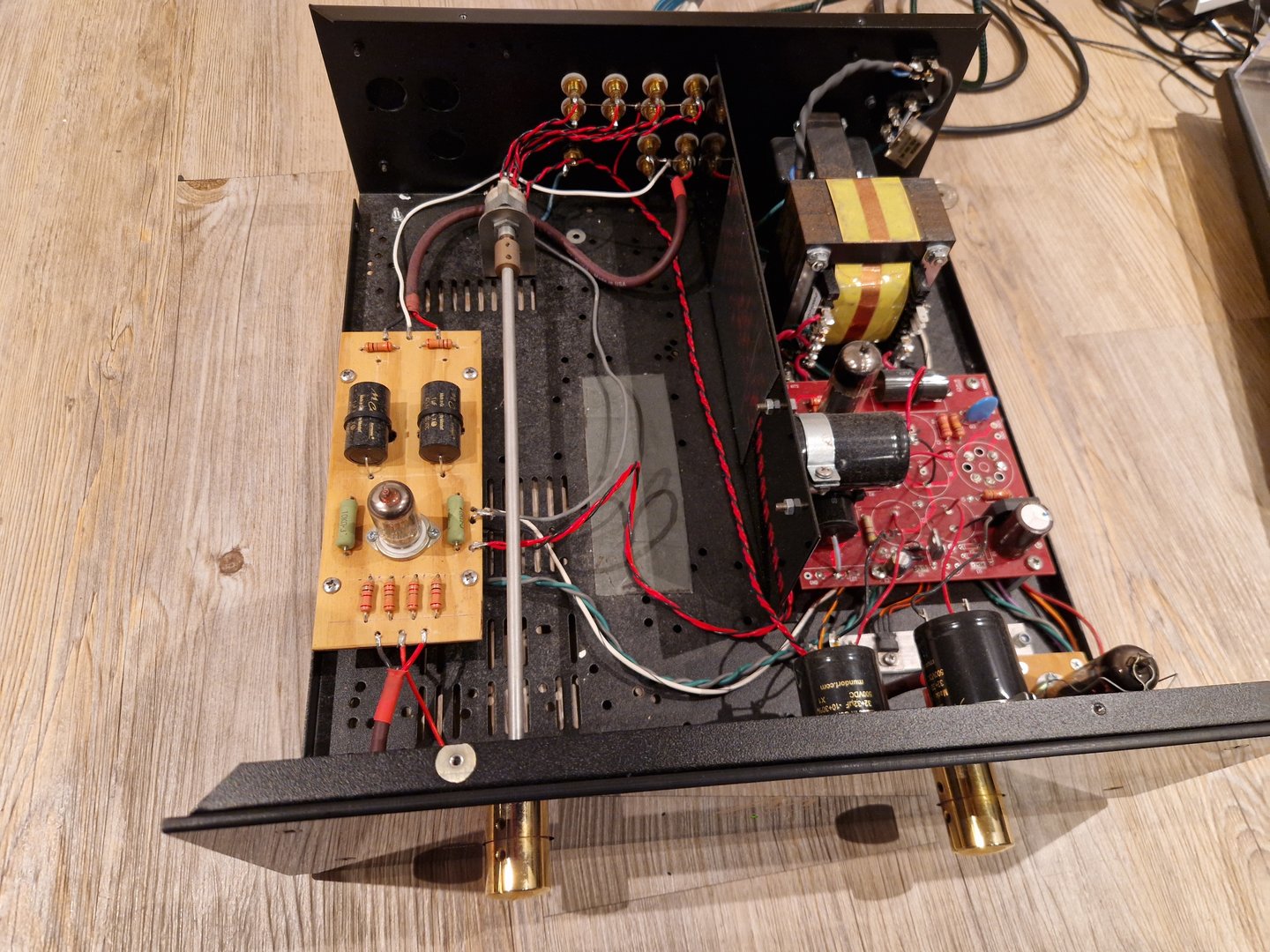

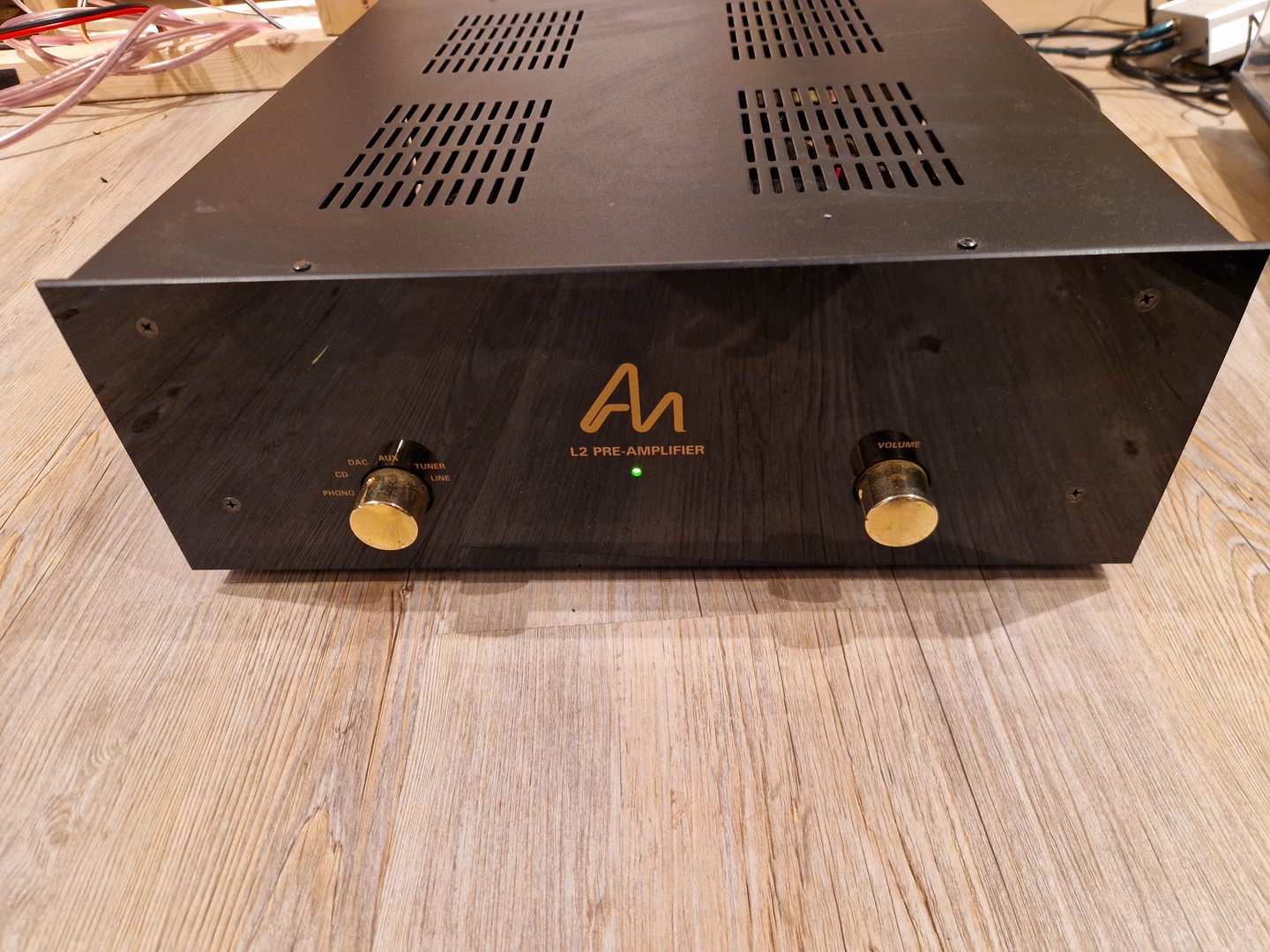

Har gjort en liten endring i min ANK Mentor L4 preamp. Før jul bestilte jeg en ferdig loddet Elma stepped attenuator med AN Tantalum Non-magnetic resistorer fra Hificollective. Denne har jeg nå montert i preampen i isteden for den originale Khozmo attenuator en.




Slik så det tidligere ut:


Har hatt null problem med Khozmo'n og lyden har vært veldig bra. Årsaken til byttet var egentlig bare nysgjerrighet på om og hvordan en attenuator med bedre resistorer ville påvirke lyden.
Og ja, lyden er nå om mulig enda åpnere enn tidligere. Den klassiske sammenligningen med å pusse vinduene passer også her.



[VB]

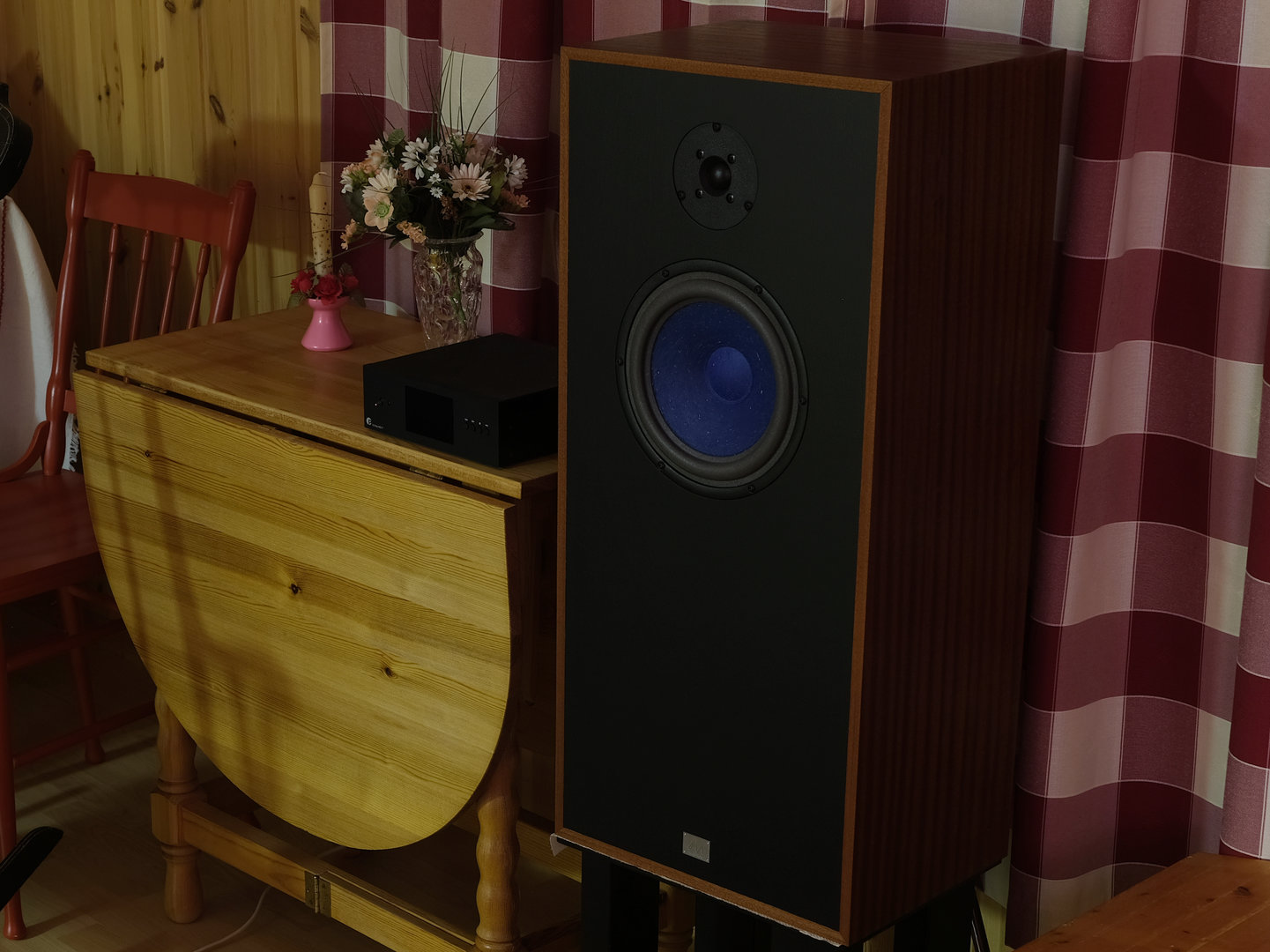

Bidrar nesten aldri på denne tråden. Satte etter kraftig påtrykk merkene på høyttalerne. Det er da noe ihvertfall....



[alfegutt]

Da er DAC 1.1 snart til henting



[VB]

Hvor blir det av bilder fra selve byggeprosessen!!!!



[alfegutt]

Ahhh min feil, blir så ivrig så jeg glemmer bilder, jaggu bra du følger med @VB

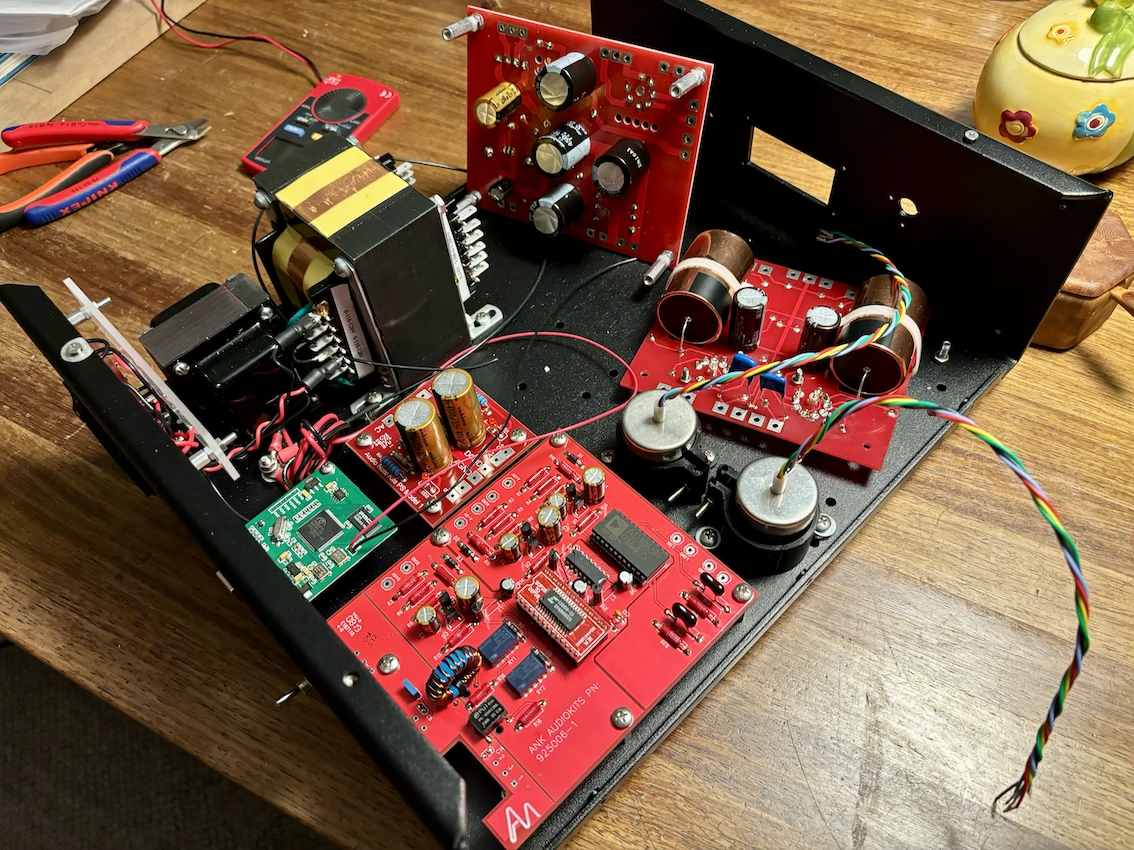

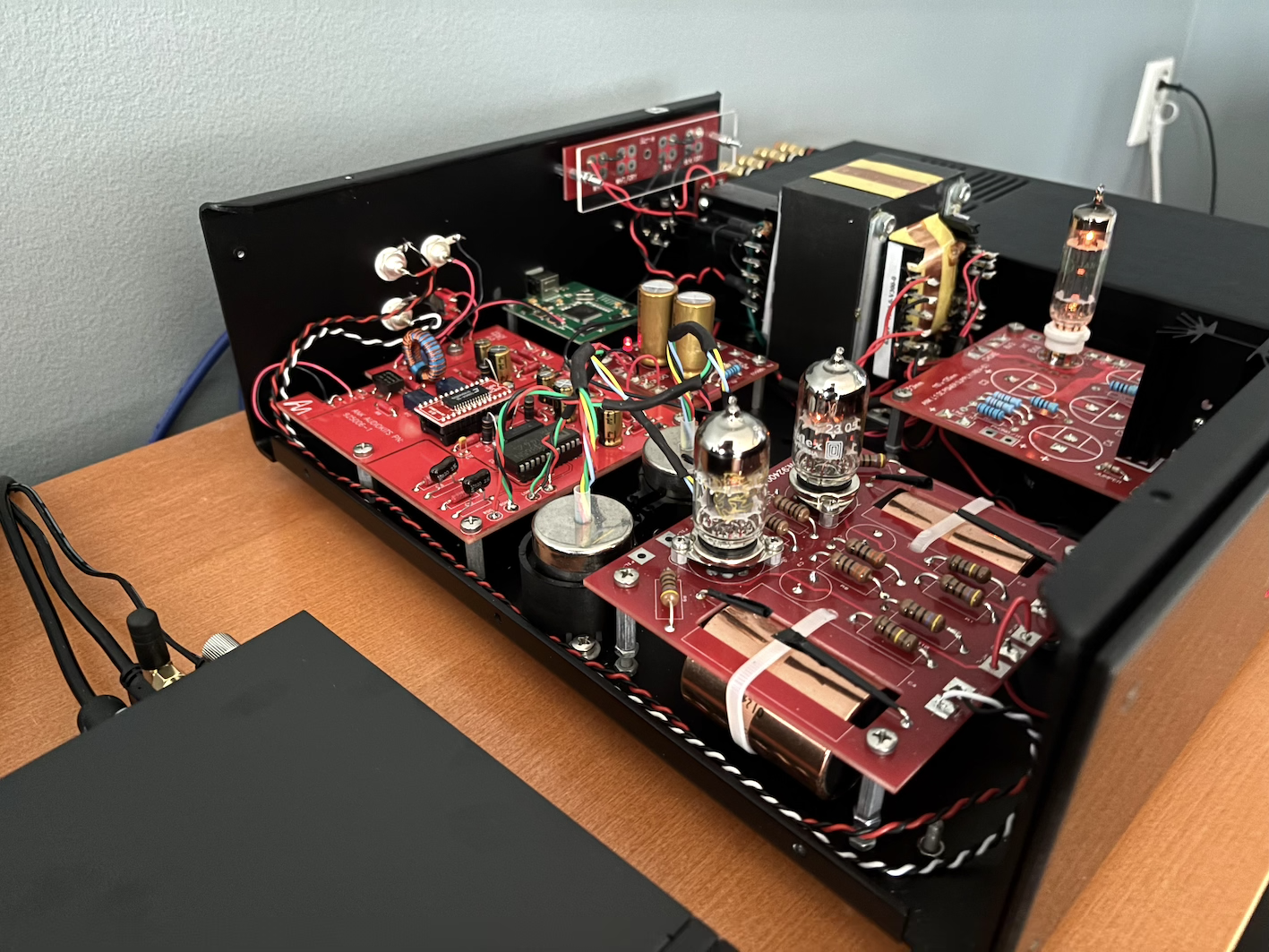

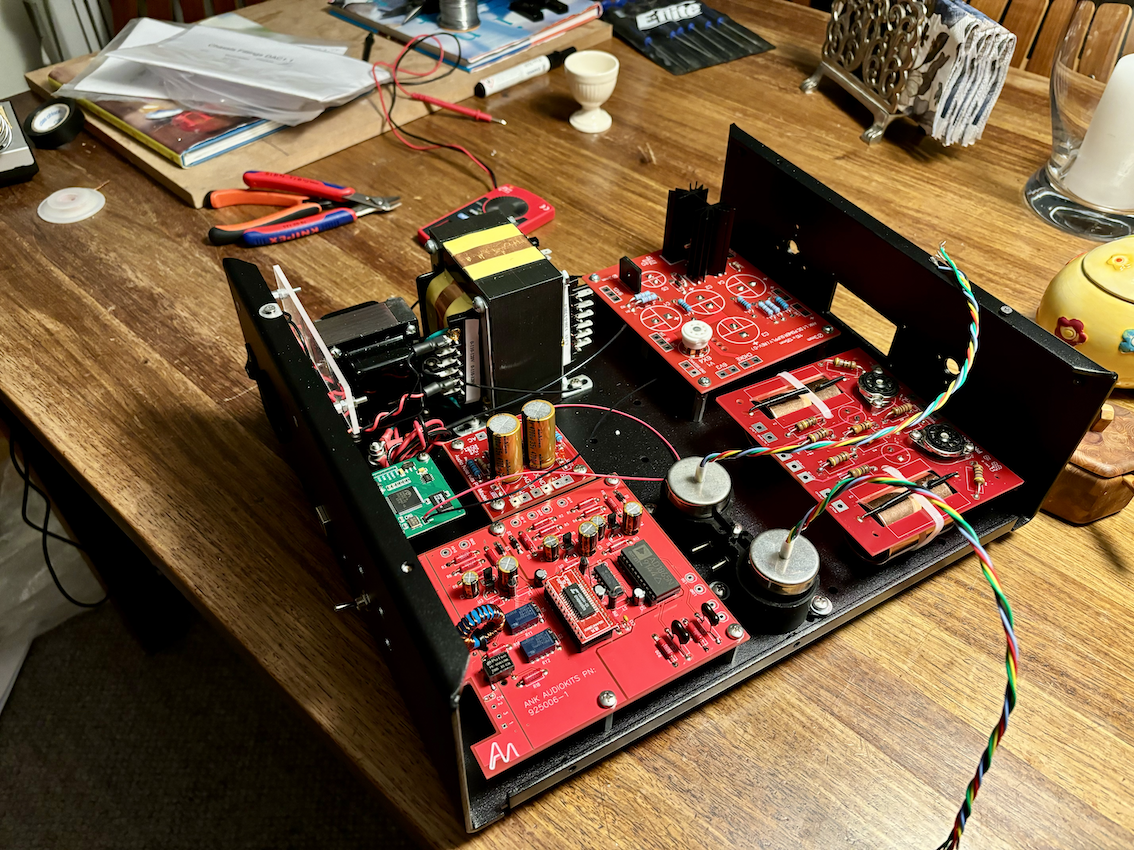

Akkurat nå venter jeg på noen manglende deler som 6922 rør og RCA. Nå er det sikkert noen som lurer på hvorfor jeg har plassert kondiser under linjetrinnet og power supply? Vel etter å ha bygga og målt temperaturer endel så ser jeg at den er betydelig lavere under PCB om det er nok lufting under, dette hjelper på levetiden på kondisene. Kommer derfor til å løfte PCB med rør endel, faktisk tenker jeg å løfte de slik at rør blir synlige over lokket (med hull), da matcher de også rørforsterkeren min.

Dette er endel av et aktivt oppsett, så jeg trenger en stereo DAC til, muligens jeg går for en DIY Soekris R2R (til bass), ANK (mellomtone-diskant). Time will show kjære venner.



[alfegutt]

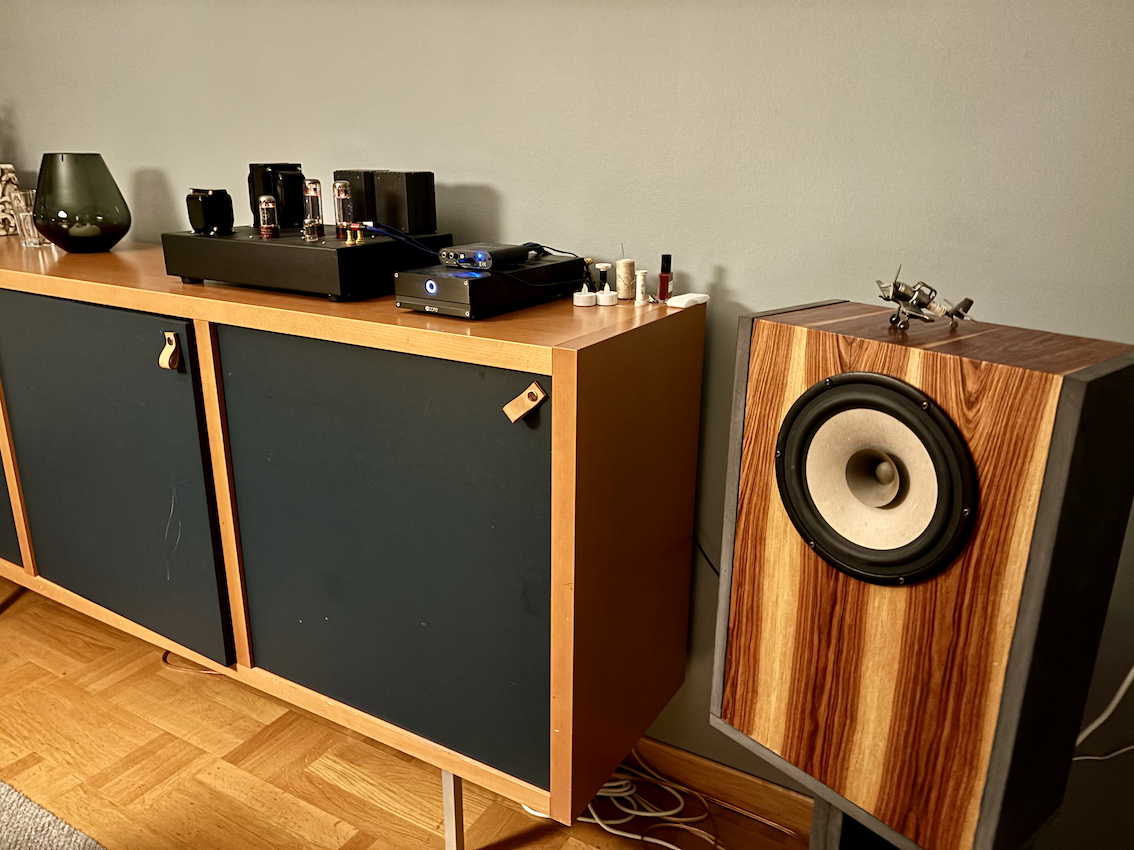

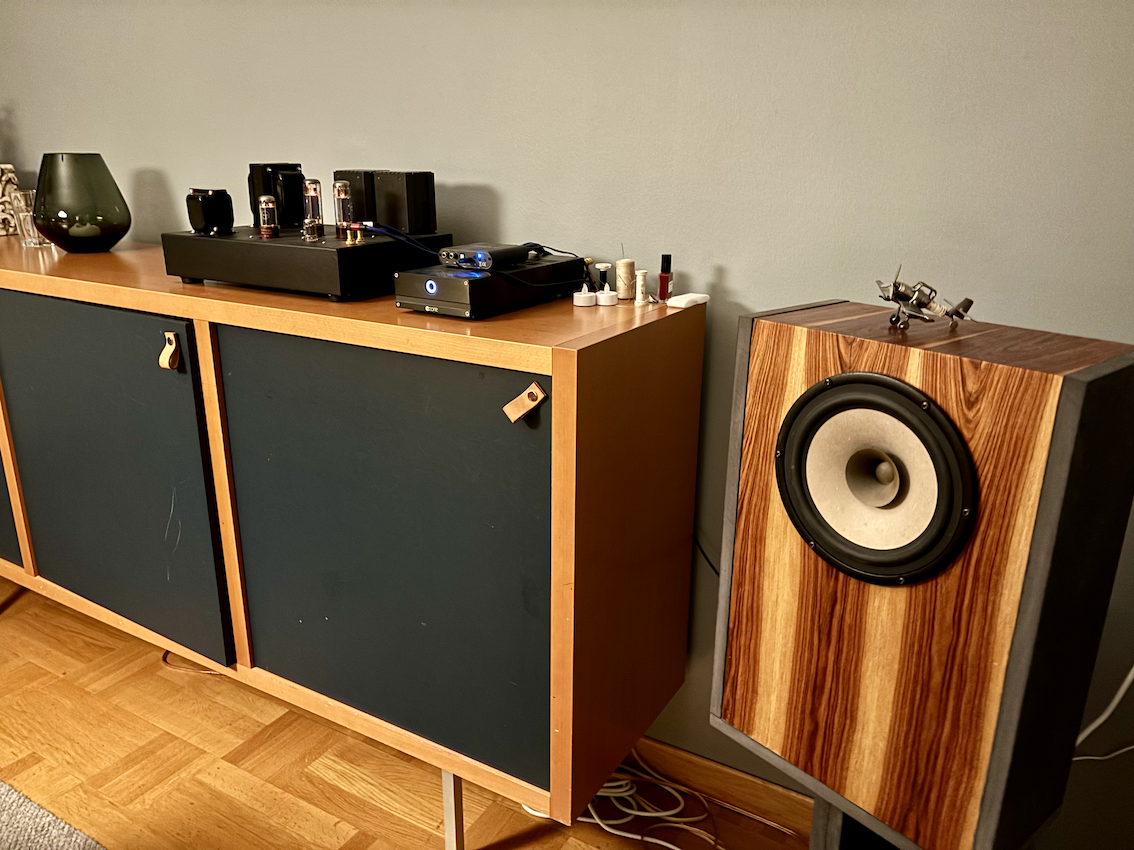

Her ser dere dagens løsning som blir oppgradert. Seas fullrange brukes for mellomtone og diskant 250 hz - 20 Khz med rørforsterkeren (ANK vil benyttes her). 2 stk Seas 8" bass pr side (snart 4). Bass spiller inn mot veggen fra egne kasser gjemt bak stativene. Veggen benyttes som reflektor og sikrer at en ikke får dips, NCore 250W har kontroll på bass. MiniDSP styrer lineært FIR delefilter på 250 Hz og time-alignment av fullrange og den reflekterte bassen fra veggen. Enheten blir bytta ut med MiniDSP Flex Digital som ikke har DAC enhet (derfor 2 stk DAC).



[VB]

Takk for bildene! Moro å se hvordan andre gjør ting. Temperaturen inni DAC'ene til AN blir vanligvis ikke så veldig høy. Du trenger ihvertfall ikke å bekymre deg for levetiden på kondensatorene for å si det sånn.

Skal bli interessant å lese en liten "review" av lyden når du kommer så langt.



[rotecop]

Har noen AN RCA sølv/gullforgylte kontakter som korodere litt. Egentlig ikke veldig gamle heller , ett par år kanskje. Hva funker best til å rense og konservere disse?



[VB]

Har AN RCA kontakter som er gullforgylte? Trodde de holdt seg til sølvbelagt kobber eller messig. Uansett. Hvis det er sølvet som har begynt å bli svart så spiller det egentlig liten rolle siden korrosjonen på sølvet er ledende (i motsetning til kobberkorrosjon). Det kommer rett fra "hestens munn" (Peter Qvortrup) så da får vi tro at det er sant. Rent generelt så skulle jeg også tro at helt vanlig sølvpuss med en liten ettervask med sprit for å fjerne eventuelle rester av pussemidlet burde være mer enn godt nok.



[VB]

Litt Audio Note Kit (og Elekit):

Building the Audio Note Kit EL-34 and Elekit 8900 integrated amplifiers by John Hoffman.

To Kit or Not to Kit I love learning how things work. I don't mind going slow and thinking through problems, unlike a good friend who gets angry when faced with any technical problem. With my adventurous, patient attitude, I built a kit amplifier. The first two kits I built were Amp Camp Amps

www.stereotimes.com



[VB]

Høres ikke dette naturlig og fint ut da?



[Berka]

Det ligger 2 stk AN L4 EL34 på Finn.no. Den ene har vært der ei god stund. Meget gode forsterkere og jeg synes det er litt rart at ingen har blitt solgt.



[alfegutt]

Da er ANK 1.1 Signature i full gang i popanlegget. Den er ment for oppgaver 250 hz - 20 khz sammen med rørampen, bass blir med NCore og en annen R2R (Soekris) som jeg mangler noen deler til, men det kommer snart. ANK spiller jammen fint, er fornøyd med layout også hvor jeg la kondiser på undersiden , ble litt mer "clean-look", kalde er de også. Denne ANK 1.1 syntes jeg hadde en sympatisk kabinettstørrelse. Med unntak av power supply, er det samme DAC som 2.1, men nedsiden er at det er trangere å jobbe med dette mindre kabinettet, må planlegge litt mer. Hvis nybegynnere prøver seg ville jeg nok kanskje gått for fullsize boks.



[Rune S]

Ser flott ut! Bra jobba

Og bra noen holder litt liv i tråden



[alfegutt]

Tusen takk

Har på følelsen at DIY på høyttalersiden har økt interesse. Men det er veldig gøy å bygge elektronikk også, mye å lære, og så gjør jeg noen feil som jeg lærer enda mer av. Fint også å kunne reparere utstyret ved behov. Kostnadene er lave sammenlignet med tilsvarende boutique kjøpt hifi. Ble faktisk imponert over komponentkvaliteten på ANK. Er jo dyre AN motstander og kondensatorer hele veien, finner ingen åpenbare snarveier. Men det ruller jo på kostnader med utstyr, kjøpte akkurat avloddestasjon (det er bra greier)



[Rune S]

Ja,mye flott å se av folk som bygger diy høyttalere her på hfs,og bra aktivitet og engasjement.
Tipper mange av de grommeste ht byggene man ser her på hfs fint konkurerer med selv de dyreste ferdigting på markedet,og sannsynligvis bedre fordi man bygger det til hva man liker/prioriterer selv,tilpasset rom,jobbe med romakustikk,osv.
Å sette en tilfeldig 10 millioners ferdighøyttaler inn i samme rom og oppsett blir fort ikke like helhetlig og bra.

Kjenner meg veldig igjen i det du skriver om det du liker med diy Har man enkle gode rørkretser,og kan kose seg med fintuning med småkomponenter,så er dette noe som har gitt meg veldig mye glede med hifi-hobbyen.
Hehe,feil er desverre det man lærer mest av,både i en hobby,men samme i livet generelt

Har du link evt bilde av avloddestasjonen?



[alfegutt]

Denne kjøpte jeg på Kjell:

Luxorparts Avloddingsstasjon Pro 90 W - Avlodding

Profesjonell avloddingsstasjon med digital temperaturinnstilling. Fjerner loddemasse fra komponenter og suger raskt opp restene ved hjelp av vakuum. Loddemassen samles i restbeholderen, og den kan enkelt tømmes. LCD-displayet viser innstilt temperatur (kan

www.kjell.com

Men det er ikke helt "plug & play", må passe på at filter ikke for tett, det resulterer i at røret med spissen tetter seg, lærte på den harde måten, Drilla ut loddetinn så var jeg en lærdom rikere. Men det funker selvfølgelig fint på gamlemåten med lisse og vakumpumpe også.



[Rune S]

Takk for link
Har kun brukt loddelisse og vakumpumpe til nå.Den der skal vurderes



[PeriodeLytter]

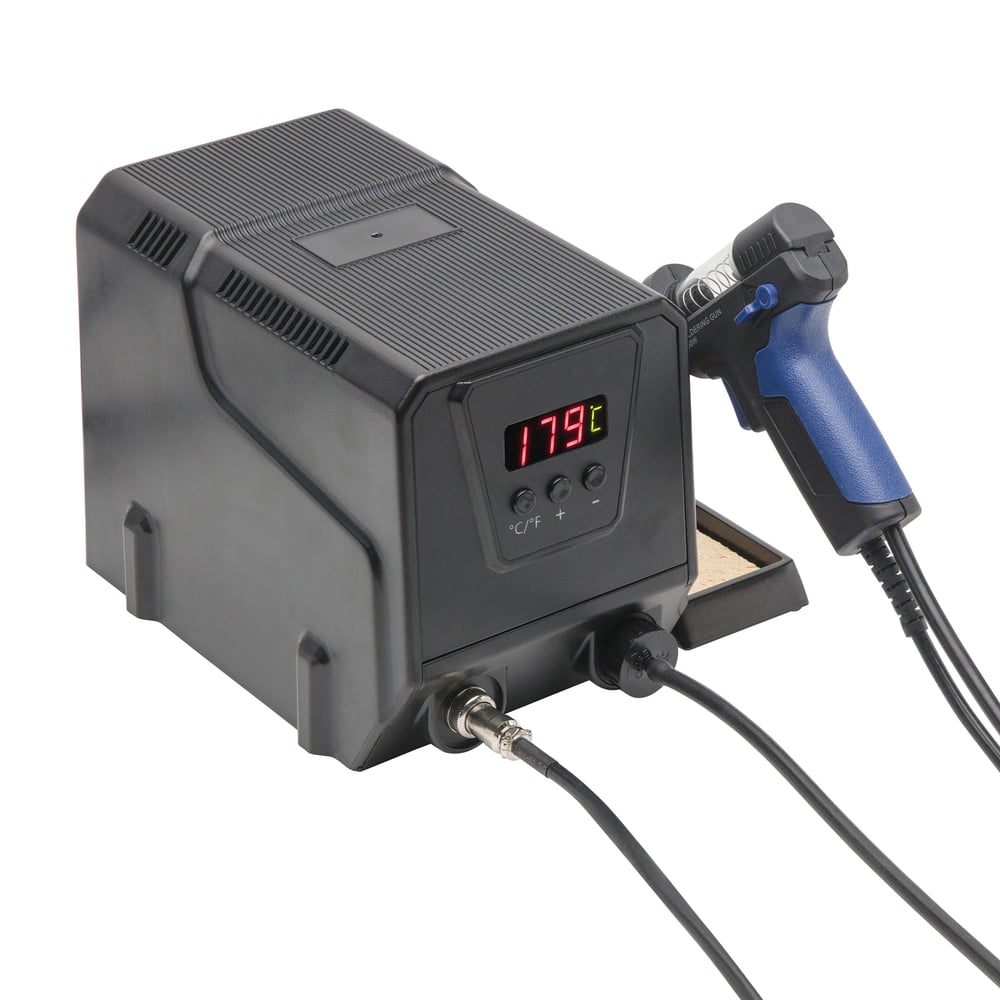

Jeg kjøpe en slik "Electric Vacuum Solder Sucker" på eBay som har fungert overraskende greit. I hvertfall vel verd 150,-



[alfegutt]

Ja mye gromme greier på HT-fronten her inne. Det som er litt gøy med også å bygge elektronikk er at jeg kan lage et helt annet konsept enn noe kunne kjøpt:

* Raka-rør helt fra dac til høyttaler, helt uten passivt delefilter, MiniDSP Flex digital
* Dele med FIR filter uten noe tid eller faseavvik (deler på 250 hz, bass/fulltone)
* Ny nå er da ANK R2R NOS dac for mellomtone & diskant
* SE-Triode for mellomtone & diskant
* Klasse D for bass som er utmerket for dette formålet (NCore 250W)
* Her kommer Soekris R2R DIY dac

Men dette er ikke helt uten problemer altså, det kommer jeg tilbake til og da vil jeg ha behov for litt diskusjon, men ikke i dag



[Rune S]

Jeg kjøpe en slik "Electric Vacuum Solder Sucker" på eBay som har fungert overraskende greit. I hvertfall vel verd 150,-

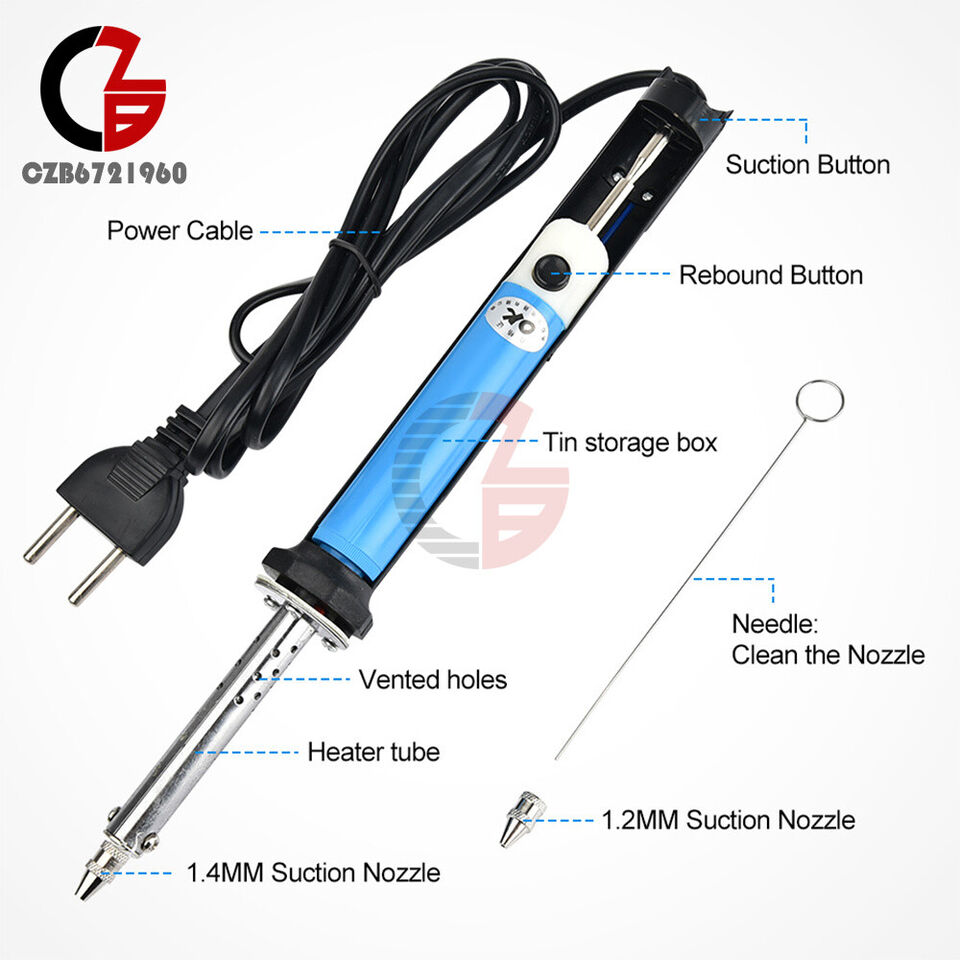

Vis vedlegget 1093313

Har du en link til eksakt den modellen du har?
Ser ut som et bra konsept,og billig. Jeg får ikke helt til dette med standard vakumpumpe. Først varme opp loddepunkt med loddebolt,og så prøve å treffe punktet med vakumpumpe med 51 år gamle slitte øyne før loddetinnet begynner å bli kaldt Njeiii.... Foretrekker loddelisse...
Men denne så ikke så dum ut



[VB]

Slutter meg til Rune og de andre gutta. Ser flott ut den der DAC'en din @alfegutt

(Skulle også hatt en sånn der avloddingsstasjon eller en "sucker" med integrert oppvarming av gammel loddetinn).



[alfegutt]

Jeg synes den der enkle ebay utgaven ser lur ut, da varmer bare opp punktet og har god tid og treffsikkerhet med pumpa. Den dyrere utgaven jeg har er samme prinsippet, men med motordrevet vakuum, ikke noe sikkert at funksjonalitet på disse er så ulik. Min har en ulempe at jeg må passe på å fjerne loddetinn fra filter jevnlig, litt hassle det der.



[PeriodeLytter]

Har du en link til eksakt den modellen du har?

Dessverre ikke, men den er blå som avbildet og bare pass på at du bestiller en for 230 Volt med EU kontakt.



[Audiomix]

Jeg synes den der enkle ebay utgaven ser lur ut, da varmer bare opp punktet og har god tid og treffsikkerhet med pumpa. Den dyrere utgaven jeg har er samme prinsippet, men med motordrevet vakuum, ikke noe sikkert at funksjonalitet på disse er så ulik. Min har en ulempe at jeg må passe på å fjerne loddetinn fra filter jevnlig, litt hassle det der.

Er alternativene motor eller vacuum pumpe med stempel?
Det siste kan være ødeleggende hvis den ikke er laget rekylfry.



[alfegutt]

Ikke noe rekyl tror jeg, har ikke åpna for å se
