Velodyne har vel brukt det lenge?
.
.
BEF's kompromissløse hjemmekino
- Trådstarter BEF.
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-

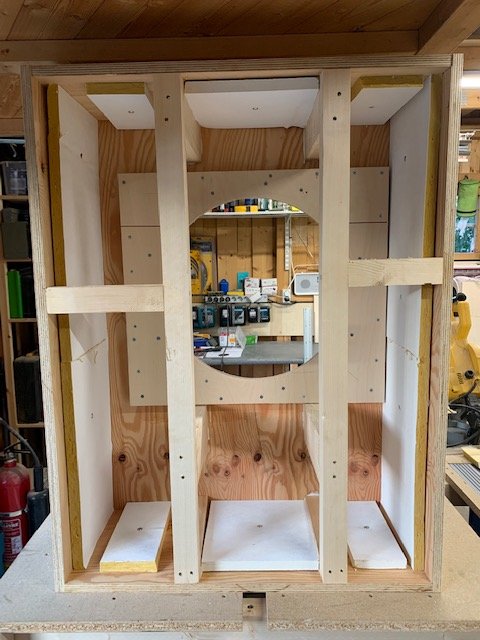

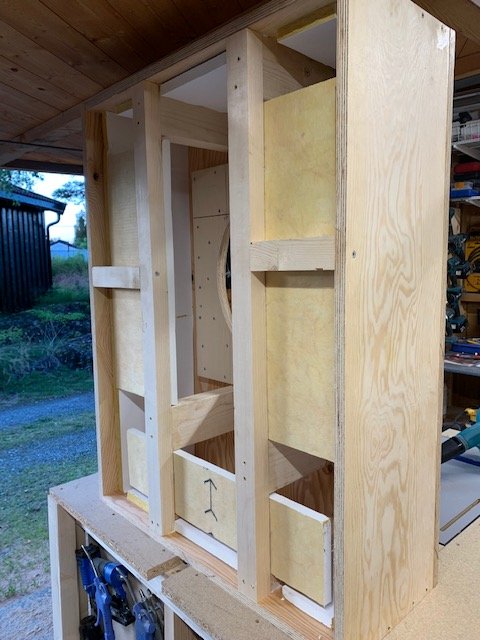

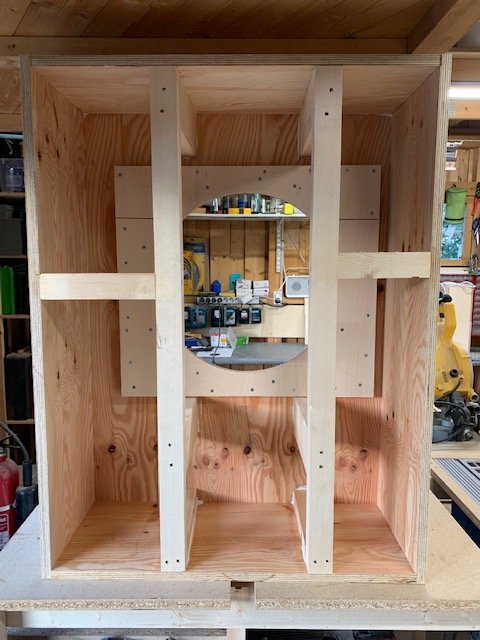

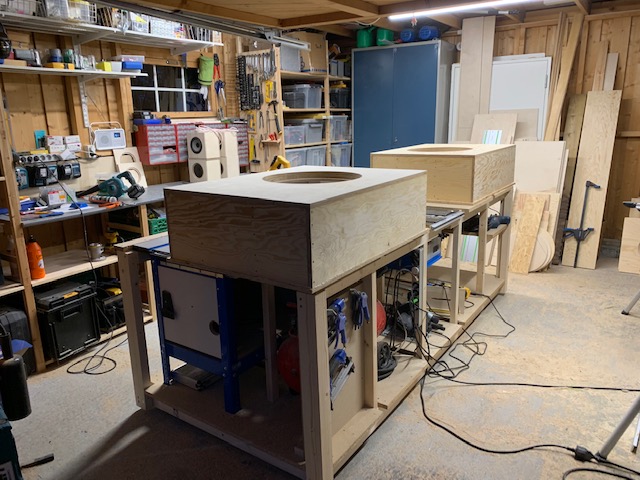

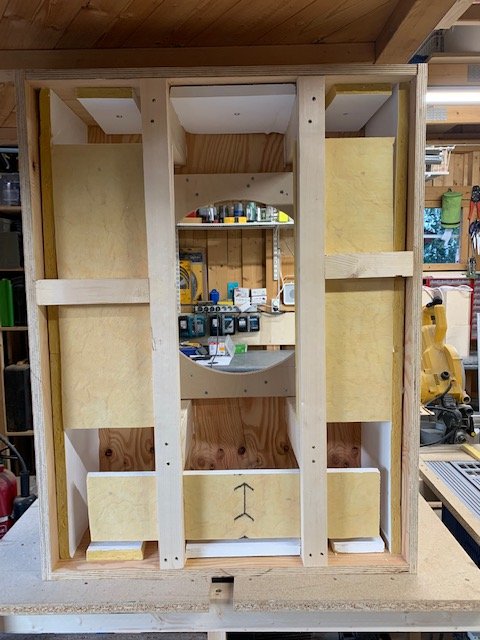

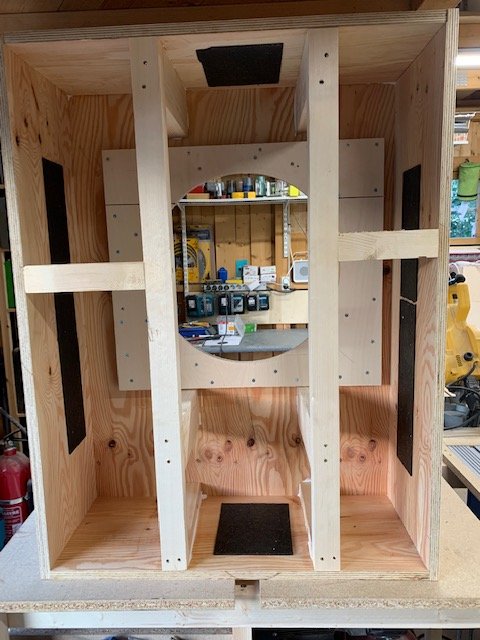

Har fått limt samme sub kabinettene og dempet de innvendig. Laget avstivninger innvendig for ekstra stabilitet. Kabinettet er dempet innvendig med bruk av AERO-Multi og jeg har brukt 3 cm tykke akustikkplater innvendig i kabinettet.
Litt bilder av prosessen,
Imponerende arbeid. Med små barn, så får jeg aldri tid til DYI prosjekter. Har heller ikke kunnskapen. Men det du holder på med inspirerer mange inkl meg.Sist redigert:MMusicBear
Gjest
Ved de frekvenser, hjelper akustikkplatene noe som helst?
JA, det er stor forskjell på demping i et kabinett kontra i et rom.
Herlig arbeid du utfører BEF. Morro å følge prosessen her inne. Gleder meg til du skal i gang med kalibreringen og stasen er ferdig så jeg kan invitere meg selv over på en kaffe og noen saftige Narvik gloser
Takk for hyggelige ord, vil være meget hyggelig å få deg på besøk!!Herlig arbeid du utfører BEF. Morro å følge prosessen her inne. Gleder meg til du skal i gang med kalibreringen og stasen er ferdig så jeg kan invitere meg selv over på en kaffe og noen saftige Narvik gloser
Takk for det Jeg har selv stor tro på lyden på dette oppsettet og det vil nok være mange hakk opp fra tidligere oppsett, men kanskje ikke fult så brutalt.... men nesten...
Fin føljetong.
Du virker å ha verktøyet som trengs og tilsvarende kompetanse til utførelsen.
PS:
Siden du er Storm eier blir det ekstra spennende å følge med, siden jeg er Bryston SP4 eier!Sist redigert:
Takk for det
Jeg er ennå ikke Storm eier, men vil bli det iløpet av høsten Bryston SP4 er jo et rent Storm Audio produkt.

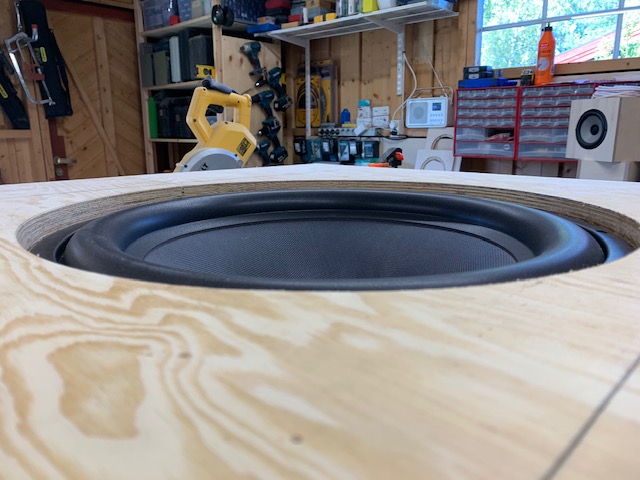

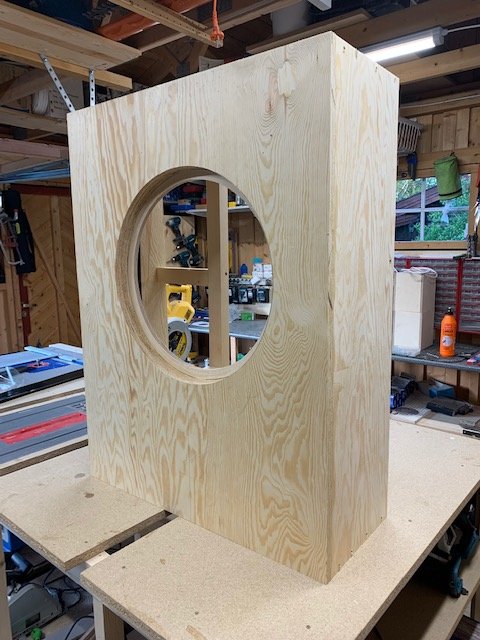

Fått ferdig subbene, det som gjenstår er finish. Er meget fornøyd med kabinettene, de er ekstremt stive og stabile, å resonansen i kabinettet er ekstremt lav. Det skal bli meget gøy å få de ned i kinoen og få elementene på plass
Startet jobben med å bygge front kanalene. Dette blir en 2,5-veis konstruksjon med 4 stk SEAS W18E-001 E0018 bass/mellomtoner og SEAS Exotic X3-06 T35 diskant, det vil bli en bassreflex konstruksjon som tunes til 35-36Hz. Disse vil få aktiv drift med Hypex FA503 som er på 2x500+100watt. Kabinettet bli 137,5 cm høyt, 29 cm i bredde og dybde. Bassporten vil komme ut under høyttaleren.

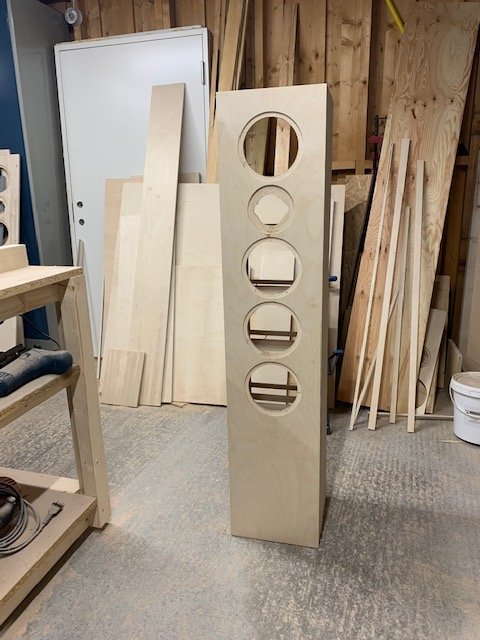

Har fått frest ut hullene til bass/mellomtone. Dette er en tidkrevende prosess, så er litt steg for steg arbeide.
Husk å få installert det nye HDMI 2.1 kortet med eARC før du får Storm’en:Jeg er ennå ikke Storm eier, men vil bli det iløpet av høsten
https://www.hifisentralen.no/forumet/mitt-hi-fi-anlegg/69716-distinctives-anlegg-8.html#post2942822
Husk å få installert det nye HDMI 2.1 kortet med eARC før du får Storm’en:Jeg er ennå ikke Storm eier, men vil bli det iløpet av høsten
https://www.hifisentralen.no/forumet/mitt-hi-fi-anlegg/69716-distinctives-anlegg-8.html#post2942822
Ja jeg er obs på det Takk for linken til din tråd, må lese litt ser jeg
Da har jeg startet på den nitidige prosessen med å bygge ferdig frontene. Jeg skal laminere kryssfiner på sidene, slik at det vil bli sende ut som en eneste tykk kryssfiner plate fra siden. Jeg strimler opp 12mm kryssfiner i 12mm strimler og limer disse i et-og-et lag. Det er avstivning med 18mm kryssfiner, ligende i motsatt retning mellom elementene, med 12mm over det igjen. Dette blir ekstremt stivt!!
Bassporten ligger i bunn av kabinettet rett bak front baffelen.
MMusicBear
Gjest
Disse råbra Seas W18 driverne, og i et så stort antall at de jobber lettere, trenger du strengt tatt bassrefleks - med tilpassede subber?Fått ferdig subbene, det som gjenstår er finish. Er meget fornøyd med kabinettene, de er ekstremt stive og stabile, å resonansen i kabinettet er ekstremt lav. Det skal bli meget gøy å få de ned i kinoen og få elementene på plass
Startet jobben med å bygge front kanalene. Dette blir en 2,5-veis konstruksjon med 4 stk SEAS W18E-001 E0018 bass/mellomtoner og SEAS Exotic X3-06 T35 diskant, det vil bli en bassreflex konstruksjon som tunes til 35-36Hz. Disse vil få aktiv drift med Hypex FA503 som er på 2x500+100watt. Kabinettet bli 137,5 cm høyt, 29 cm i bredde og dybde. Bassporten vil komme ut under høyttaleren.
Får du ikke enda mer presisjon i mellombassen her, med å unnlate BR? Således trenger de heller ikke spille så dypt som 35/36 Hz.
Det her kommer til å spille fletta av MANGE rådyre high-end høyttalere...
Gleder meg til å kunne invitere til lytte seanse når ting er klart og ikke minst få noen kritiske tilbakemeldinger
Jeg bygger de med bassport for at jeg skal kunne bruke dem som fronter alene uten sub. Det vil heller ikke være noe problem å tette porten på sikt om jeg skulle finne ut at front + sub er den beste kombinasjonen i stereo.
Disse råbra Seas W18 driverne, og i et så stort antall at de jobber lettere, trenger du strengt tatt bassrefleks - med tilpassede subber?Fått ferdig subbene, det som gjenstår er finish. Er meget fornøyd med kabinettene, de er ekstremt stive og stabile, å resonansen i kabinettet er ekstremt lav. Det skal bli meget gøy å få de ned i kinoen og få elementene på plass
Startet jobben med å bygge front kanalene. Dette blir en 2,5-veis konstruksjon med 4 stk SEAS W18E-001 E0018 bass/mellomtoner og SEAS Exotic X3-06 T35 diskant, det vil bli en bassreflex konstruksjon som tunes til 35-36Hz. Disse vil få aktiv drift med Hypex FA503 som er på 2x500+100watt. Kabinettet bli 137,5 cm høyt, 29 cm i bredde og dybde. Bassporten vil komme ut under høyttaleren.
Får du ikke enda mer presisjon i mellombassen her, med å unnlate BR? Således trenger de heller ikke spille så dypt som 35/36 Hz.
Det her kommer til å spille fletta av MANGE rådyre high-end høyttalere...MMusicBear
Gjest
Vurderte du W22 fremfor W18, for de to nederste? En cello, på full blås, den mener jeg nesten må ha en 8-tommer for å komme fullt til rette, men dette krever jo kassevolum.
Jeg bygger de med bassport for at jeg skal kunne bruke dem som fronter alene uten sub. Det vil heller ikke være noe problem å tette porten på sikt om jeg skulle finne ut at front + sub er den beste kombinasjonen i stereo.
Disse råbra Seas W18 driverne, og i et så stort antall at de jobber lettere, trenger du strengt tatt bassrefleks - med tilpassede subber?Fått ferdig subbene, det som gjenstår er finish. Er meget fornøyd med kabinettene, de er ekstremt stive og stabile, å resonansen i kabinettet er ekstremt lav. Det skal bli meget gøy å få de ned i kinoen og få elementene på plass
Startet jobben med å bygge front kanalene. Dette blir en 2,5-veis konstruksjon med 4 stk SEAS W18E-001 E0018 bass/mellomtoner og SEAS Exotic X3-06 T35 diskant, det vil bli en bassreflex konstruksjon som tunes til 35-36Hz. Disse vil få aktiv drift med Hypex FA503 som er på 2x500+100watt. Kabinettet bli 137,5 cm høyt, 29 cm i bredde og dybde. Bassporten vil komme ut under høyttaleren.
Får du ikke enda mer presisjon i mellombassen her, med å unnlate BR? Således trenger de heller ikke spille så dypt som 35/36 Hz.
Det her kommer til å spille fletta av MANGE rådyre high-end høyttalere...
Seas var jaggu langt fremme i sin tid med disse driverne.
Det ER den beste kombinasjonen
Jeg bygger de med bassport for at jeg skal kunne bruke dem som fronter alene uten sub. Det vil heller ikke være noe problem å tette porten på sikt om jeg skulle finne ut at front + sub er den beste kombinasjonen i stereo.
Disse råbra Seas W18 driverne, og i et så stort antall at de jobber lettere, trenger du strengt tatt bassrefleks - med tilpassede subber?Fått ferdig subbene, det som gjenstår er finish. Er meget fornøyd med kabinettene, de er ekstremt stive og stabile, å resonansen i kabinettet er ekstremt lav. Det skal bli meget gøy å få de ned i kinoen og få elementene på plass
Startet jobben med å bygge front kanalene. Dette blir en 2,5-veis konstruksjon med 4 stk SEAS W18E-001 E0018 bass/mellomtoner og SEAS Exotic X3-06 T35 diskant, det vil bli en bassreflex konstruksjon som tunes til 35-36Hz. Disse vil få aktiv drift med Hypex FA503 som er på 2x500+100watt. Kabinettet bli 137,5 cm høyt, 29 cm i bredde og dybde. Bassporten vil komme ut under høyttaleren.
Får du ikke enda mer presisjon i mellombassen her, med å unnlate BR? Således trenger de heller ikke spille så dypt som 35/36 Hz.
Det her kommer til å spille fletta av MANGE rådyre high-end høyttalere...
Ja vurderte 8", men de trenger det dobbelte av kassevolum kontra 6,5". Dermed falt valget på 6,5"... Jeg var lenge inne på å bare gå for en ren 2-veis konstruksjon med 2stk 8" og diskant...
Vurderte du W22 fremfor W18, for de to nederste? En cello, på full blås, den mener jeg nesten må ha en 8-tommer for å komme fullt til rette, men dette krever jo kassevolum.
Jeg bygger de med bassport for at jeg skal kunne bruke dem som fronter alene uten sub. Det vil heller ikke være noe problem å tette porten på sikt om jeg skulle finne ut at front + sub er den beste kombinasjonen i stereo.
Disse råbra Seas W18 driverne, og i et så stort antall at de jobber lettere, trenger du strengt tatt bassrefleks - med tilpassede subber?Fått ferdig subbene, det som gjenstår er finish. Er meget fornøyd med kabinettene, de er ekstremt stive og stabile, å resonansen i kabinettet er ekstremt lav. Det skal bli meget gøy å få de ned i kinoen og få elementene på plass
Startet jobben med å bygge front kanalene. Dette blir en 2,5-veis konstruksjon med 4 stk SEAS W18E-001 E0018 bass/mellomtoner og SEAS Exotic X3-06 T35 diskant, det vil bli en bassreflex konstruksjon som tunes til 35-36Hz. Disse vil få aktiv drift med Hypex FA503 som er på 2x500+100watt. Kabinettet bli 137,5 cm høyt, 29 cm i bredde og dybde. Bassporten vil komme ut under høyttaleren.
Får du ikke enda mer presisjon i mellombassen her, med å unnlate BR? Således trenger de heller ikke spille så dypt som 35/36 Hz.
Det her kommer til å spille fletta av MANGE rådyre high-end høyttalere...
Seas var jaggu langt fremme i sin tid med disse driverne.
Jeg synes dette er fantastisk arbeide og kompromissløst på alle områder, utrolig inspirerende. Resultatet må bare bli fantastisk.

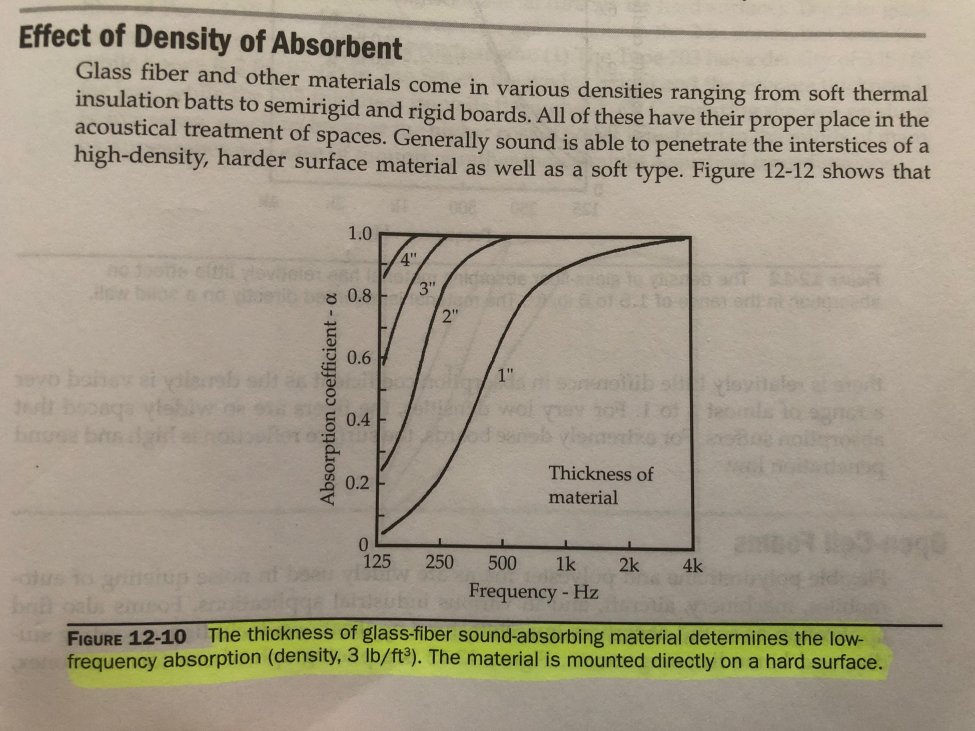

Men dessverre: akustikkplater på 3 cm har bortimot null effekt under 200 Hz, se utklipp fra Master Handbook of Acoustics.
Sist redigert:
Det skal mer demping i kabinettet, det skal inn ca 25 cm i bunnen av kabinettet.

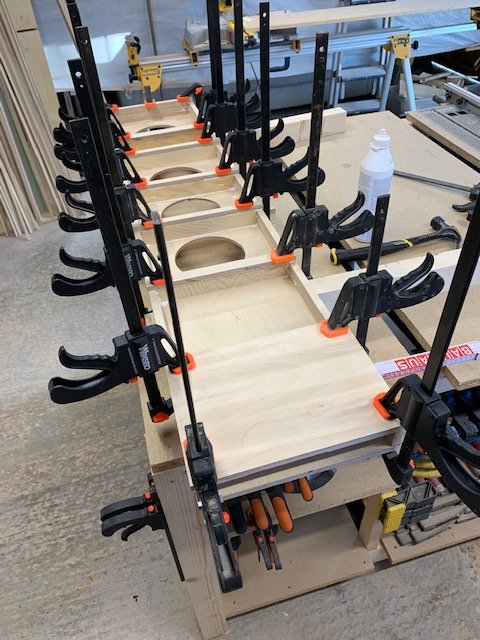

Har hatt noen timer med limetjeneste idag også, nesten ferdig med den første av tre fronter. Veldig fornøyd med resultatet, er tidkrevende men vel vært strevet!! Det gjenstår å lage bak platen med terminaler, bunn og mange timer med pussing
Noen bilder av liming og nesten ferdig høyttaler.
Her går det så sagflisa spruter ser jeg. Herlig, blir nesten våt i øynene.
Gleder oss til fortsettelsen.MMusicBear
Gjest
Ingen kritikk, BEF., men jeg undrer meg nesten over at du ikke lager veggene tykkere, når du først gjør det så manuelt.
Finishen på dette må imidlertid (og nødvendigvis) utløse terningkast 7, om jeg får gjette.
Lurer på, forresten - på generelt grunnlag - hvordan et tykt lag asfaltlim på veggene innvendig, iblandet så masse grus som vil feste seg før det størkner, om det ville vært med på dempe klangen. Tenker at får man inn for eksempel 10 - 15 kg med grus, så må vekten av denne i kombinasjon med "dødheten" av asfaltlimet være snadder.
Men - som kona sier av og til - kan hende jeg tenker feil...
Dvs. hun bruker sjelden ordene "kan hende" i denne setning - kan hende jeg aldri har hørt hun har brukt det, faktisk, for å være helt korrektCCyber
Gjest
Og jeg som følte jeg hadde nok tvinger ved innkjøp av 5 nye nå i sommer. 8)
Ellers, pent arbeide - har man DIYet en del skjønner man at timene flyr med slik moro.
Takker
Jeg må gjøre endel kompromisser pga. begrenset plass i rommet. Dermed trenger jeg hver millimeter jeg kan spare. Kabinettet er 13-15mm tykt og jeg vil bruke dempe plater innvendig for å ta ned resonansen. Ville nok ikke hentet så mye mer kvalitet ut av ekstremt tykke kabinettet, men sikkert noe....Ingen kritikk, BEF., men jeg undrer meg nesten over at du ikke lager veggene tykkere, når du først gjør det så manuelt.
Finishen på dette må imidlertid (og nødvendigvis) utløse terningkast 7, om jeg får gjette.
Lurer på, forresten - på generelt grunnlag - hvordan et tykt lag asfaltlim på veggene innvendig, iblandet så masse grus som vil feste seg før det størkner, om det ville vært med på dempe klangen. Tenker at får man inn for eksempel 10 - 15 kg med grus, så må vekten av denne i kombinasjon med "dødheten" av asfaltlimet være snadder.
Men - som kona sier av og til - kan hende jeg tenker feil...
Dvs. hun bruker sjelden ordene "kan hende" i denne setning - kan hende jeg aldri har hørt hun har brukt det, faktisk, for å være helt korrekt
Tamken din med asfalt lim vil hjelpe noe, men dempe platene jeg bruker hjelper mer. Det er samme type plater som brukes på karosseri for å ta ned resonans.
Verktøy er halve jobben Hyggelig å se du følger med!
Har startet med finish både på subbene og hyllene som skal være bak lerretet. Bruker sort beis, slik at det blir mørkt, men ser tre strukturen.
Har montert på høyttaler terminal på subbene og lagt inn siste del av dempningen innvendig i kabinettet. Med at sub elementet har doble spoler har jeg dobbel terminal så jeg gjør serie koblingen utenfor kabinettet.
Har du vurdert foliering?
Så en annen tråd her inne hvor denne prosessen funket med bravour.
Ikke vurdert det. Subbene vil ikke bli synlige, de skal stå bak lerretet.
Frontene vil jeg bruke en annen type beis på, for jeg ønsker at tre mønstret skal vises.
Startet på å innrede rommet idag. Teppe kom på gulvet, så subber inn, montering av elementer, tilpassing av hyller og bygging av nytt skrivebord.
Hyllene skal brukes til oppbevaring av vinyl og litt film, greit å bruke den plassen man har til slikt. Åpningen mellom subbene og hyllene er tiltenkt senter kanalen, front høyttalerne vil stå synlig på gulvet på hver side av lerretet.
Noen bilder,
MMusicBear
Gjest
Fint!
Flott!
Fett!
Fantastisk!
Få vite mer!
Takker, mer info kommer etterhvert som jeg blir ferdig
Ja blir stående senter, senter og frontene blir helt like. Det er senter jeg driver med i noen av innleggene over. -
