Har simulert sub løsningen i rommet og best resultat var stack i midten av rommet. Har lite utfasninger med løsningen, simulert, så får jeg bare håpe at teori og praksis stemmer
|
BEF's kompromissløse hjemmekino
- Trådstarter BEF.
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Hei, det er jo superbra, men det er jo fremdeles fryktelig vanskelig å simulere, det kan jo også være en eventuell effekt fra tilstøtende rom, hvis du har det, og evnt. hvor effektive bass-traps er...
Har simulert sub løsningen i rommet og best resultat var stack i midten av rommet. Har lite utfasninger med løsningen, simulert, så får jeg bare håpe at teori og praksis stemmer
Det er jo et utrolig godt utgangspunkt, hvilket program har du brukt for simulering?
Jeg bruker simulatoren i REW, den er enkel og god. Det jeg har gjort av tester før med den stemmer relativt god.
Hei, det er jo superbra, men det er jo fremdeles fryktelig vanskelig å simulere, det kan jo også være en eventuell effekt fra tilstøtende rom, hvis du har det, og evnt. hvor effektive bass-traps er...
Har simulert sub løsningen i rommet og best resultat var stack i midten av rommet. Har lite utfasninger med løsningen, simulert, så får jeg bare håpe at teori og praksis stemmer
Det er jo et utrolig godt utgangspunkt, hvilket program har du brukt for simulering?
Da har jeg fått tatt de siste lagene på det som skal bli senter kanalen. Jeg har en plate bak jeg kan ta av og på for service innvendig i høyttaleren. Dette vil forenkle arbeidet med montering og eventuelt små justeringer av dempe materiell i høyttaleren.
Jeg har pusset lett over den og finishen som jeg ønsker kommer lett fram. Den skal bli beiset sort til slutt, men tre strukturen vil komme fram gjennom beisen.
Noen bilder av det som er gjort,
MMusicBear
Gjest
Kan ikke finere bli.
Jeg har ikke veid den, kan gjøre det imorgen. Skal jeg tippe, ca 20 kg
Har startet med høyttaler nummer to, blir ikke så spennende og følge med på. Det er ren kopiering av den første som ble limt sammen Det er en tidkrevende prosess, så går stille og rolig framover.
Her kommer nå noen bilder fra garasjen
Takk for det, garasjen er dessverre litt for kort for bilene våre. Golf'en går akkurat inn om jeg kjører fronten helt inn i veggen... så det blir for tungvint og da er garasjen heller verkstedDet snekkerverkstedet er jo nesten på kinoen sitt nivå. Antall limtvinger viser at her er det en proff i arbeid
Bilen tåler dessuten godt å stå ute....
- Ble medlem
- 02.05.2012
- Innlegg
- 5.707
- Antall liker
- 7.999
Bjørn;
Kompromissløst nydelig enda en gang.....

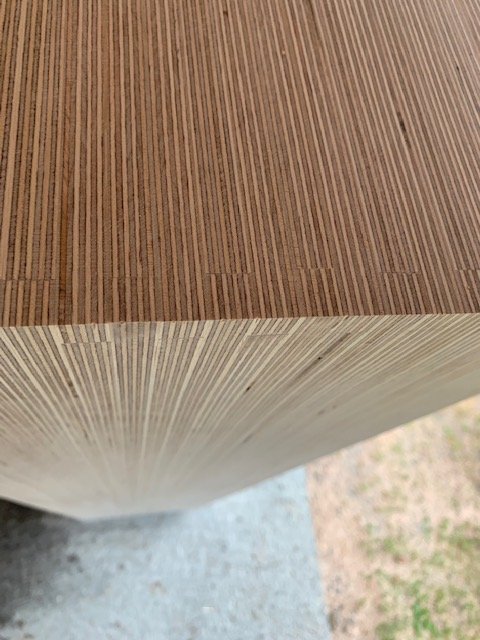

Nærbilder av hjørnene savnes - tro jeg såg noe jeg ikke såg før?
BB
Ser ut som fingerskjøt, men det er vel alternerende over/under "lameller" veldig lekkert.
Er vel ingen som har bilen i garasjen?
Takk for det, garasjen er dessverre litt for kort for bilene våre. Golf'en går akkurat inn om jeg kjører fronten helt inn i veggen... så det blir for tungvint og da er garasjen heller verkstedDet snekkerverkstedet er jo nesten på kinoen sitt nivå. Antall limtvinger viser at her er det en proff i arbeid
Bilen tåler dessuten godt å stå ute....
Blir spennende å se ferdig resultat.
Jeg legger hjørnene annen hver, kort topp og lang side, så lang topp og kort side, slik at jeg får ekstra styrke og stivhet.
Ja det stemmer
Sant nok
Er vel ingen som har bilen i garasjen?
Takk for det, garasjen er dessverre litt for kort for bilene våre. Golf'en går akkurat inn om jeg kjører fronten helt inn i veggen... så det blir for tungvint og da er garasjen heller verkstedDet snekkerverkstedet er jo nesten på kinoen sitt nivå. Antall limtvinger viser at her er det en proff i arbeid
Bilen tåler dessuten godt å stå ute....
Blir spennende å se ferdig resultat.
- Ble medlem
- 02.05.2012
- Innlegg
- 5.707
- Antall liker
- 7.999
BEF;
Jeg såg det. Utrolig tålamod, men det ligger vel til gubber fra Ankenes?
Og så legger du inn de innvendige avstivningene innimellom?
Uansett en smart måte å gjøre det på om man har nok tvinger on hand.
Fint å se på og et passende navn - kasseskjøt.
Skal en tur ut til Asker en ettermiddag til uka, tror jeg. Er en snaraudiens innafor?
BB
Ja litt tålmodighet har vi fra Ankenes Veldig hyggelig om du tar turen innom.
Kassene blir meget stive og stabile. Med endel demping er det overaskene lite resonans i dem.
Det går sakte men sikkert framover med en ny høyttaler Regne med den er limt ferdig i helgen. Har pusset ned og fått på første strøk med beis over den som allerede var ferdig. Jeg skal ha 2 strøk, da vil den bli kullsort, men man vil se trestrukturen gjennom lakken.

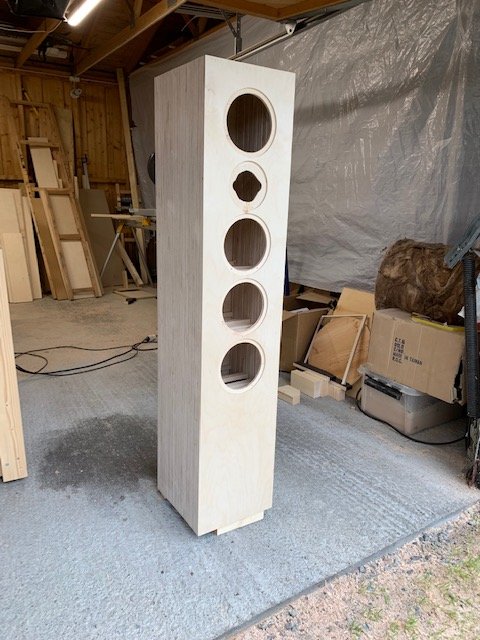

Noen bilder fra idag,

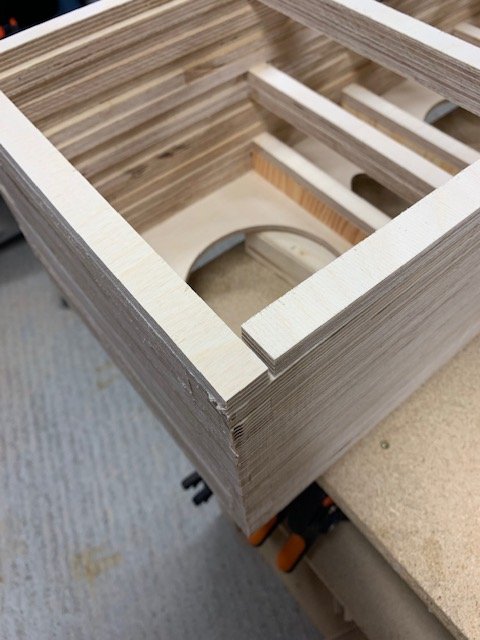

Først noen bilder om hvordan hjørnene er bygget opp, de ligger i finger mønster for mest mulig stabilitet, bildene er kun for illustrasjon,
Her er det andre som er blitt gjort idag,
Det er nok mer et design element. Enesten fordelen er at man enklere kan lage avstivninger gjennom kabinettet. Ulempen er at det er ekstremt mye jobb, både å skjære opp platene og lime alt sammen igjen. Det går ikke så mye mer plater til å lage det slik, foruten svinn på skjæring, kan å lett bruke to korte staver på en langside.
Faktisk ikke regnet på det. Jeg skal kjøre den aktivt, så den har ikke noe filter.
Regnestykke blir slikt:
Bass/mellomtone - 4stk SEAS W18E-001 E0018 2895,- pr.stk
Diskant - 1stk SEAS Exotic X03-06 T35 4298,-
Forsterker modul - Hypex FA503 2x500 + 100 watt ca 8000,-
Kabinett og materiell ca 2500,-
Totalt pr.stk ca 26.000,- , da trenger du kun en forforsterker eller streamer så har du et komplett oppsett.
Da er senter ferdig beiset og klar for montering Jeg skal la den stå 1-2 dager så beisen er godt herdet før jeg starter å montere. Fargen kommer ikke helt korrekt fram her, fargen heter kullsort og det er den og har en god transparens i seg så man ser tre strukturen i kryssfineren.
Ellers er det liming av en av frontene, jeg har kommet så langt nå at platen man ser i bunnen av kabinettet skal bli kassen for forsterker modulen.
Fått limt ferdig høyttaler nummer 2, den første av frontene. Hullet som er i bunnen der forsterker modulen skal så er for å få inn luft.
Så har jeg fått terminalene og kabling gjort til senter kanalen, slik at den er nå klar for siste del av montasjen.
Vedlegg
Senterkanalen blir "passiv" med ekstern forsterker?
Tror det er dags å finne frem til den nye garasjen din en dag.
Senteren blir også aktiv, men forsterkeren blir montert utenfor høyttaleren av praktiske årsaker.
Bare hyggelig med besøk i garasjen
Da er første av frontene ferdig limt, fått pusset lett over den og bunn platen er montert. Før jeg monterer bunn platen har jeg lagt på plass demping i nedre del. Det er en kombinasjon av 3cm akustikk plater og Akustilux dempemateriale.
Noen bilder fra hva som har skjedd.
Da er jeg igang å lage den siste av frontene, så bildene blir meget like av hva jeg har vist tidligere. Gleder meg utrolig til å bli ferdig med denne også. Når den er ferdig skal jeg montere alle frontene samtidig.

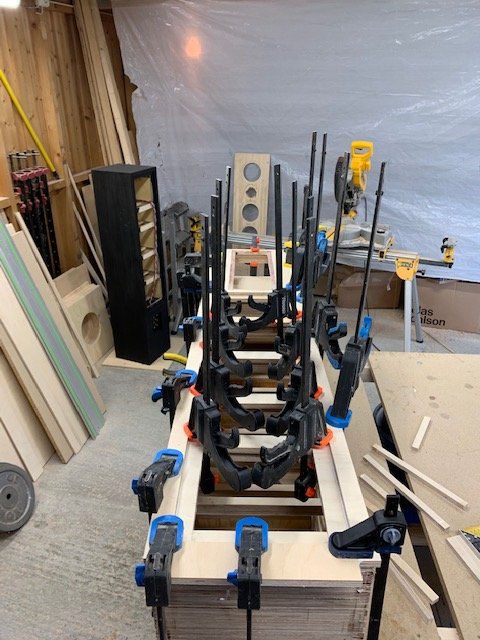

Her er noen bilder fra starten på nummer 3,
Fikk hentet en meget morsom pakke på AVshop, forsterker modulene til oppsettet. Jeg skal jo ha full aktiv deling og drift. Jeg har som tidligere nevnt valgt Hypex til å drive alle kanaler. Frontene og senter skal ha FA503 og surround/Atmos FA252. Jeg skal bruke digital inngangen på forsterkerne slik at jeg får høyest mulig signal/støy forhold, samt at man unngår for mange konverteringer av signalet fra digitalt til analogt og motsatt, da går signalet digitalt rett inn i DSP modulen på Hypex forsterkeren.
Noen utpakkings bilder,
Forsterker modulen for front og senter, FA503
Forsterker modulen til surround og Atmos, FA252
MMusicBear
Gjest
Får frem gliset, det du driver med. Artig å høre hva du sier til 503'ern, burde erstatte relativt store amper den der.
Skulle vært morsomt, også, hørt noe sånt som 503 opp mot eksempelvis en ATI eller NAD amp, med samme teknologi innebygget - dog noe videreforedlet strømforsyning (eller hva det nå er de har gjort noe med).BEF - dette blir rått...
Følger med
Ja kunne vært gøy å prvd en liten uhøytidelig test av Hypex mot ATI eller andre produkter med disse modulene i... Klar strømforsyningene er ikke helt like og ingangs delen er heller ikke det, men uansett sett hvor god Hypex'en er i seg selv...
Dem er relativt heftige, men ikke enorme. På FA503 er det er det 4stk 1000uf lytter i strømforsyningen
Takker, veldig hyggelig du følger medBEF - dette blir rått...
Følger med
MMusicBear
Gjest
Dette med ladelytter, og deres kapasitet. Hvor forskjellene er enorme, fra amp til amp. Dette er vel også konstruksjonsbetinget, i forn av at en med lav ladebatteribank kan holde følge med andre konstruksjoner med mindre ladelyttekapsitet? Eller tar jeg feil?
Elektrolytter/kondensatorer er for å gi rask strøm til forsterkeren når den trenger det, så for å få jevnt med effekt ved store påkjenninger og topper i musikken, trenger man ekstra kraft fra kondensatorene. De vil kunne etterfylle med strøm ekstremt raskt og lade seg fort opp når det er rolig igjen.
Da er senter kanalen ferdig montert
Bakplaten til høyttaleren er godt dempet ned og innvendig i kabinettet er det Akustilux i hver av seksjonene. Alle elementene har jeg loddet kablene på, og de to nedre 6,5" er i parallell og de to øvre 6,5" er i parallell. Gleder meg til å få forsterkeren koblet til å starte med kalibrering jobben.
Noen bilder av montering av demping,
Prøve installasjon og montasje av elementer,
Ferdig montert
Har limt endel de siste dagene og den siste høyttaleren er nå ferdig limt. Den skal stå i press noen timer nå før jeg skal frese ut og tilpasse bunn platen.
Da er bunn platen montert og begge frontene er blitt pusset.
Jeg har brukt båndsliper for pussingen, startet på 80, så over på 120 til 180 og til slutt 240. Det har gitt en meget jevn og fin overflate. Vasket over dem og fått beiset dem første strøk.

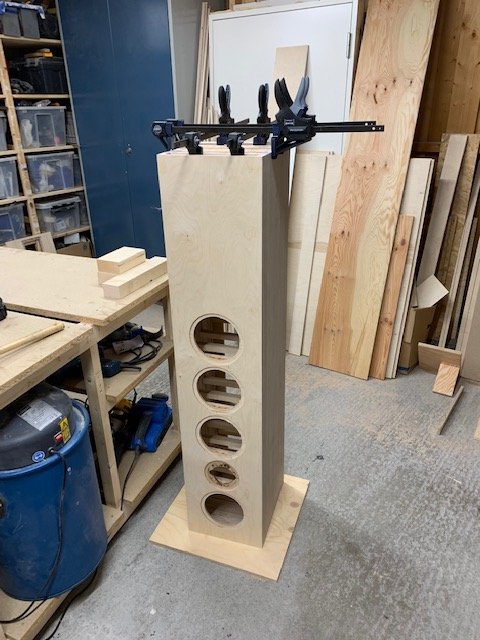

Noen bilder av liming av bunn platen,
Begge frontene ferdig pusset og klar for beis,

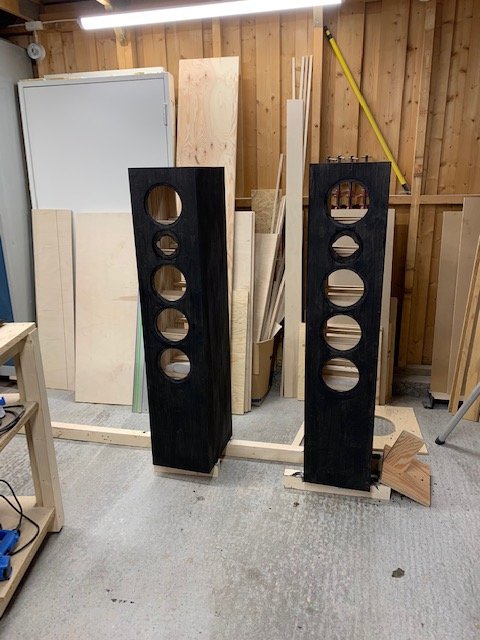

Første strøk med beis,
Her er beisen som blir brukt,
-
