DDDAC 1794 NOS DAC

[musicman]

Snacks fra Sjøstrøm Audio.
Likeretterbro med snubbers og motstander.
Trafo er på 23v-300va, og etter likeretting stemmer dette bra.

Den andre likeretterbroen skal brukes til USB 5v (waveIo).
Trafo er her 15v-300va.
Begge trafoene er R-core. Tyste som graven.

Blir spanande å få koblet opp etterhvert.



[musicman]

psu og likerettere som skal inn i eget kabinett for psu.
Lundahl choker og Store R-core trafoer underveis.
Håper med dette at dddac blir helt tyst. Slik det er nå er den ikke det.
Det hjalp betraktelig å koble om Chokene fra serie til serie common mode. Tydeligvis mye støy som ligger på minus siden.



[LMC]

min er støyfri



[Kingpin]

Dette blir bra musicman, gleder meg til hvordan resultatet blir.
Kanskje eg blir nødt til å bygge om litt eg også.



[musicman]

min er støyfri

Håper min også blir det når jeg nå tar grep.
Her er step one.
Eget separat psu med choker, feite trafoer (300va stk) og likeretter broer med snubbers fra Sjøstrøm audio. Mundorf 10 000uf caps.

I morgen skal det jobbes med dac kabinettet. Blir spennende og høre resultatet.



[musicman]

Dette blir bra musicman, gleder meg til hvordan resultatet blir.
Kanskje eg blir nødt til å bygge om litt eg også.

He he, ja håper det hjelper og vi kan klatre enda ett hakk på stigen. Du har jo kjempe bra lyd no.



[Kanutus]

min er støyfri

Håper min også blir det når jeg nå tar grep.
Her er step one.
Eget separat psu med choker, feite trafoer (300va stk) og likeretter broer med snubbers fra Sjøstrøm audio. Mundorf 10 000uf caps.

I morgen skal det jobbes med dac kabinettet. Blir spennende og høre resultatet.

Jeg er nysgjerrig på dette med oppgradert strømforsyning, men har dessverre for lite kunnskap om temaet generelt til å skjønne hva dette gjør. Grunnen til nysgjerrigheten er selvfølgelig at det sies at lyden har godt av det; og da har jo jeg også godt av det ... Nå har ikke jeg hatt problemer med støy på min DDDAC med stock PSU, men uavhengig av det så blir det spennende å høre om hva slags lydforbedringer du oppnår med dette ...



[musicman]

Hei Kanutus.
Har nettopp fyrt opp dddac nå. Blir spennende å høre om det har noe for seg å separere psu/digital.
Har klistret bitumen plater innvendig i topp og bunn pluss på den innvendige platen i digital chassiet.
Har lenge hatt lyst til å flytte dac over fra trefjøla den har stått på de siste 3 år.

Når det har gått noen timer med innspilling får en ta en skikkelig evaluering med kjente test spor. Er uansett veldig fornøyd, men vi leter jo hele tiden etter forbedringer.



[musicman]

Her er’n



[musicman]

Årsaken til støyen er waveio, derfor din er tyst Leif. Banna greier...Aurender'n min har bare USB .



[LMC]

Årsaken til støyen er waveio, derfor din er tyst Leif. Banna greier...Aurender'n min har bare USB .

tror den var tyst før jeg gikk over til onboard ODROID pc og I2S feed av dac....
mvh
Leif



[Kanutus]

Årsaken til støyen er waveio, derfor din er tyst Leif. Banna greier...Aurender'n min har bare USB .

Du har ikke brukt det ene skruehullet på Waveio som er jordet? Det kan visstnok skape problemer ...



[musicman]

Kjempeoppgradering !!!

Til dere som måtte ha en dddac og bruker usb via waveio kortet så er dette ett must. LF 5v regulatoren på hoved kortet til dddac byttes ut med LT 3045 LDO regulator. Denne regulatoren forsyner i2s chippen på waveio.

Resultatet er slående her hos meg. En oppgradering på linje med Curious usb kabelen, minst.

LF 50 på første bilde. LT 3045 på de neste.



[VegardW]

Noen som har testet med trafoer på utgangen ?
feks

1465 DAC Interface Transformer



[VegardW]

Ved nærmere ettertanke så har jeg jo flere line level trafoer liggende.....



[musicman]

Da er siste kapittel kommet når det gjelder regulatorer i dddac. 5v tett på Waveio og 12v på inngangen til hovedkortet.
Siden dette er ldo typen så holder det med en volt for mye inn før regulering. Passer bra da mA ratingen er tett på max. Prøvde først med to volt, men syntes det ble litt høy temp. Nå ligger den på 35˚, og det bør vel være ok vil jeg tro.

Lyden har blitt ett knepp bedre for hver gang en reg har blitt bytta ut til for LT-3045. Steike morro med tanke på kostnaden som er 200.- pr reg.



[Drossel]

Noen som har testet med trafoer på utgangen ?
feks

1465 DAC Interface Transformer

Synes genereelt trafoer giver slap uengageret lyd og især Lundahl.



[VegardW]

så har vel trafoene du refererer til vært dårlig implementert ?
(Især Lundahl) =

Spøk til side : den minste av Lundahltrafoene kunne ikke takle dc nivået , Den større skulle kunne det ifølge Per Lundahl, men det støyet. Tributes line input trafo er en torroid og uegnet her ref dc nivået.

Jeg får et par av Sowters 1465 i løpet av de nærmeste dagene. Om de leverer skal jeg få customviklet et sett trafoer annet sted, av småslem kvalitet. Glad for at du ikke står i trafo køen : det korter jo ventetiden

Ps. Om dac'en ter seg bedre uten trafoer er jo det supert: bygget blir jo billigere!



[Drossel]

Tror helt sikkert du får bedre lyd med dem.



[Nightpuma]

Hei.

Jeg har kjøpt et komplett 4 decks kit av en hyggelig kar på Finn. Jeg har såvidt begynt å pakke ut delene, og lurte på om dere bruker pasta el.likn mellom likeretter/kjøleribbe og transistor/kjøleribbe i PSU?



[musicman]

Jeg kan ikke huske at det fulgte med kjølepasta når jeg kjøpte min. Tempen på transistoren på min modifiserte 12v psu ligger rundt 65˚, og dette har funket greit nå på sjette året. Grunnen til at den blir såpass varm er 10v regulering (22v-12v). Den originale psu dropper bare 5-6v og tempen er sef mye lavere. Tror ikke du trenger bekymre deg ang kjølepasta, men har du en tube liggende så kjør på, better be safe than sorry.



[Nightpuma]

Hei.

Jeg har kjøpt et komplett 4 decks kit av en hyggelig kar på Finn. Jeg har såvidt begynt å pakke ut delene, og lurte på om dere bruker pasta el.likn mellom likeretter/kjøleribbe og transistor/kjøleribbe i PSU?

Så er den opp å kjøre på planke. 4 deck tent med standard PSU og waveio. Alt gikk som smurt. Spiller helt herlig, akkurat sånn jeg liker det.
Jeg vil jo ha mer av det samme, så spørsmålet er hvor det er best å begynne oppgraderingen?

Hva synes dere som har erfaring?



[musicman]

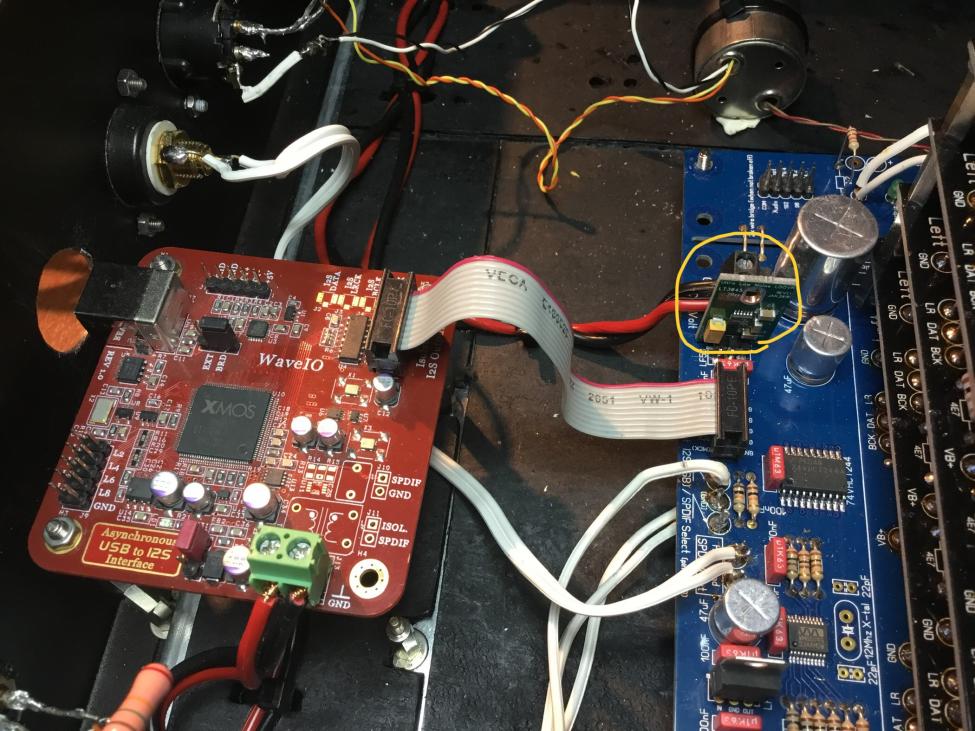

https://www.hifisentralen.no/forume...-dac-c7c34e83-e162-429e-b8e4-c8e68c5adecc.jpg

Å bytte ut stock 5v,med denne på bildet, er den største oppgraderingen for minst penger. Anbefales!



[musicman]

ldovr.com.

Sender innen ett par dager. Mange forskjellige regulatorer å velge i. Den jeg kjøpte, tåler max 0.5 A, men det finnes også 1A og 1.5A varianter. WaveIo trekker ikke mer enn 0.4A, og det har fungert fint her hos meg med den minste på 0.5A. Nå skal det sies at hvis en går for en regulator på 1A så er dette i praksis to stk på 0.5A som sitter på kortet og kjører paralellt. Fordelen er enda mindre phase-shift støy med to i paralell, men spesifikasjonene er jo allerede mye bedre enn de fleste regulatorene i samme prisklasse så du blir nok fornøyd uansett hvis du gpr for en av disse meget bra regulatorene.

Hvis en leser litt om det produsenten skriver så er der meget viktig hvilke kondensatorer og verdien på disse som sitter på samme kortet som regulatoren. Dette har Alexey hos ldovr tatt hensyn til og fulgt anbefalingene fra produsenten.

Kjør på Puma, du vil ikke angre.



[Nightpuma]

ldovr.com.

Sender innen ett par dager. Mange forskjellige regulatorer å velge i. Den jeg kjøpte, tåler max 0.5 A, men det finnes også 1A og 1.5A varianter. WaveIo trekker ikke mer enn 0.4A, og det har fungert fint her hos meg med den minste på 0.5A. Nå skal det sies at hvis en går for en regulator på 1A så er dette i praksis to stk på 0.5A som sitter på kortet og kjører paralellt. Fordelen er enda mindre phase-shift støy med to i paralell, men spesifikasjonene er jo allerede mye bedre enn de fleste regulatorene i samme prisklasse så du blir nok fornøyd uansett hvis du gpr for en av disse meget bra regulatorene.

Hvis en leser litt om det produsenten skriver så er der meget viktig hvilke kondensatorer og verdien på disse som sitter på samme kortet som regulatoren. Dette har Alexey hos ldovr tatt hensyn til og fulgt anbefalingene fra produsenten.

Kjør på Puma, du vil ikke angre.

Takk for tips. Det skal jeg nok prøve, må bare nyte lyden i stock format en stund.

Hva synes du har gitt mest lydmessig løft alt i alt da?



[Trondmeg]

Bra at den fungerer etter hensikten



[musicman]

https://www.hifisentralen.no/forume...-dac-c7c34e83-e162-429e-b8e4-c8e68c5adecc.jpg

Å bytte ut stock 5v,med denne på bildet, er den største oppgraderingen for minst penger. Anbefales!

Puma@

Denne er viktigst.



[Nightpuma]

https://www.hifisentralen.no/forume...-dac-c7c34e83-e162-429e-b8e4-c8e68c5adecc.jpg

Å bytte ut stock 5v,med denne på bildet, er den største oppgraderingen for minst penger. Anbefales!

Puma@

Denne er viktigst.

OK skjønner den er viktig



[Nightpuma]

Bra at den fungerer etter hensikten



[Nightpuma]

https://www.hifisentralen.no/forume...-dac-c7c34e83-e162-429e-b8e4-c8e68c5adecc.jpg

Å bytte ut stock 5v,med denne på bildet, er den største oppgraderingen for minst penger. Anbefales!

Puma@

Denne er viktigst.

Hva synes du halt spesifikt blir bedre med denne?



[Drossel]

Hvis nogen får brug for en erstatnings chip så har jeg en 1794 liggende. Sendes og er gratis.



[Drossel]

https://www.hifisentralen.no/forume...-dac-c7c34e83-e162-429e-b8e4-c8e68c5adecc.jpg

Å bytte ut stock 5v,med denne på bildet, er den største oppgraderingen for minst penger. Anbefales!

Puma@

Denne er viktigst.

Hva synes du halt spesifikt blir bedre med denne?

Har hørt fra anden kilde at de er gode. Har ikke selv prøvet.



[musicman]

https://www.hifisentralen.no/forume...-dac-c7c34e83-e162-429e-b8e4-c8e68c5adecc.jpg

Å bytte ut stock 5v,med denne på bildet, er den største oppgraderingen for minst penger. Anbefales!

Puma@

Denne er viktigst.

Hva synes du halt spesifikt blir bedre med denne?

Økt oppløsning,bedre definert bass.



[Nightpuma]

Takker. Selv om det ikke er noe jeg savner nå, skulle de regulatorene være en nobrainer prisen tatt i betraktning.
Nå skal jeg bare la den spille seg inn før jeg gjør noe mer. Vender tilbake etterhvert.



[Nightpuma]

Hvis nogen får brug for en erstatnings chip så har jeg en 1794 liggende. Sendes og er gratis.

Det var hyggelig av deg Drossel. Det er notert bak øret



[musicman]

LT-3045 på dac korta. Mye jobb, men tenkte å ta det helt ut når først bolten var fyrt opp.
Trenger noen dager innspilling før lyden er finslipt. Låter litt rå,og på, de første timene.

Er snart en måned siden nå, og kan trygt si at dette regulator stuntet har vært vellykket så det holder.



[Drossel]

Har du selv loddet Dacchippene?



[musicman]

Nei, de er allerede loddet når en kjøper korta.



[Nightpuma]

Du har pågangsmot med bolten Musicman

Jeg sitter fortsatt med stock utgaven og synes den låter helt fantastisk. Har prøvd litt kondiser på utgangen. Først Sølv/olje og nå et par Duelund VSF 100V som jeg kjøpte av Drossel for sikkert 10 år siden. Selv om de er laget for HT, låter de helt kanon.

Har du trafoer på utgangen Musicman?



[Nightpuma]

Har du selv loddet Dacchippene?

Begynder DDDAC at friste Drossel;-) Du skulle prøve den
