JBL til Junior

[grelv]

Flott JBL-blue!!!

Blir kjempefine



[Hornlyd]

Flott JBL-blue!!!

Blir kjempefine

Takker



[Hornlyd]

Må ha med et slektsfoto:



[Terje Berg]

De ble rett og slett kanon!



[Hornlyd]

Takker



[Hornlyd]

3 timers jobb i formiddag har utrettet følgende:

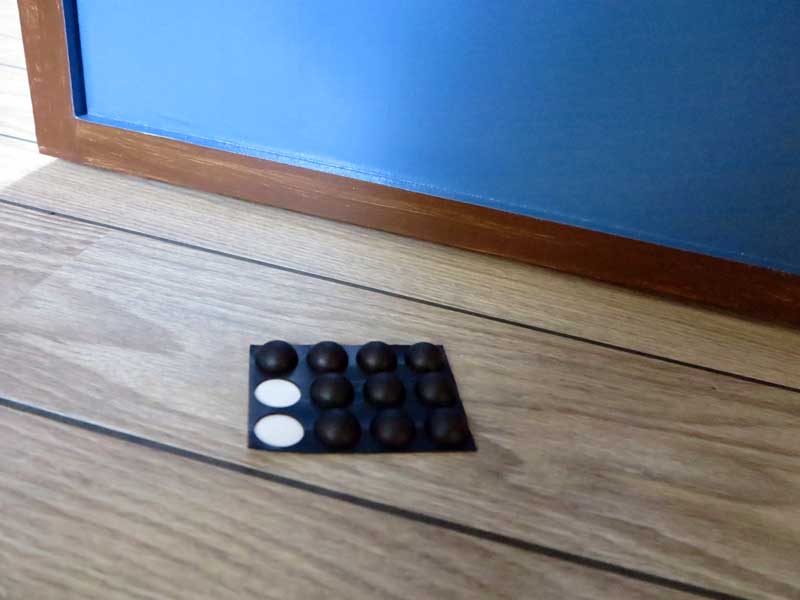

Knotter under



[Hornlyd]

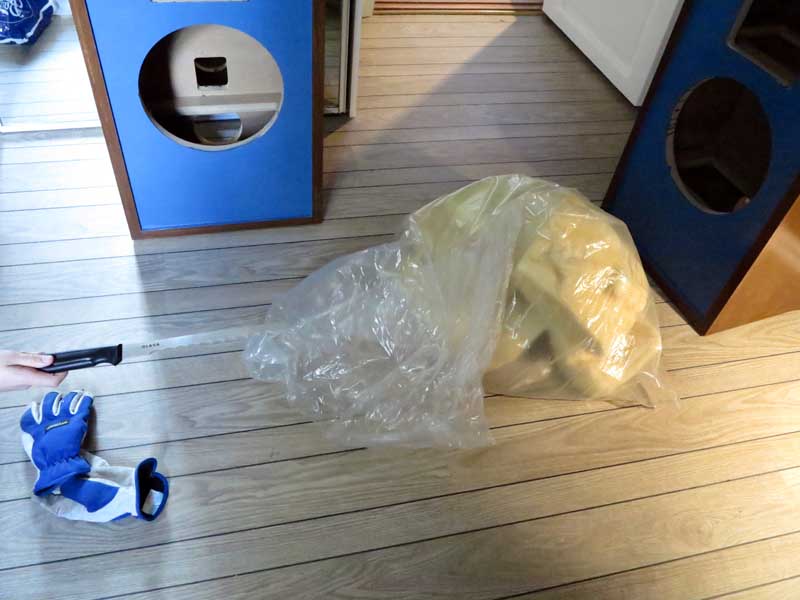

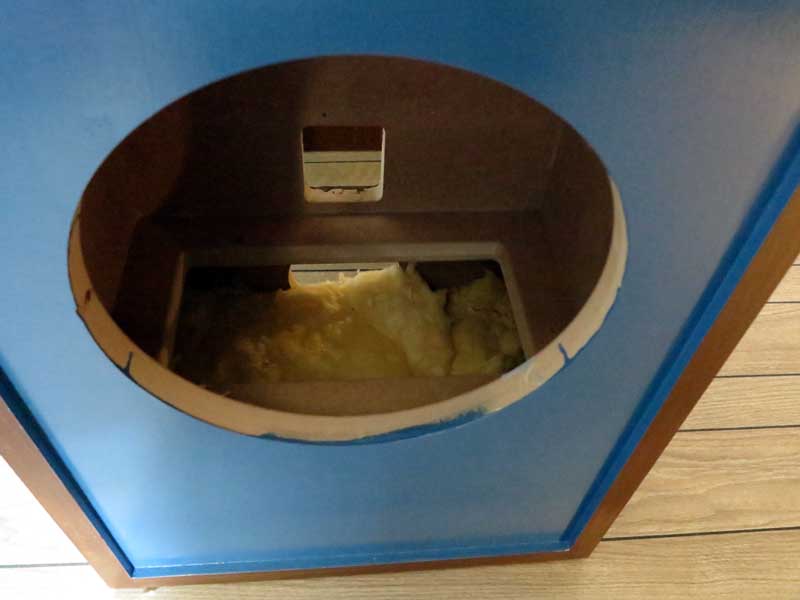

Glava i topp og bunn



[Hornlyd]

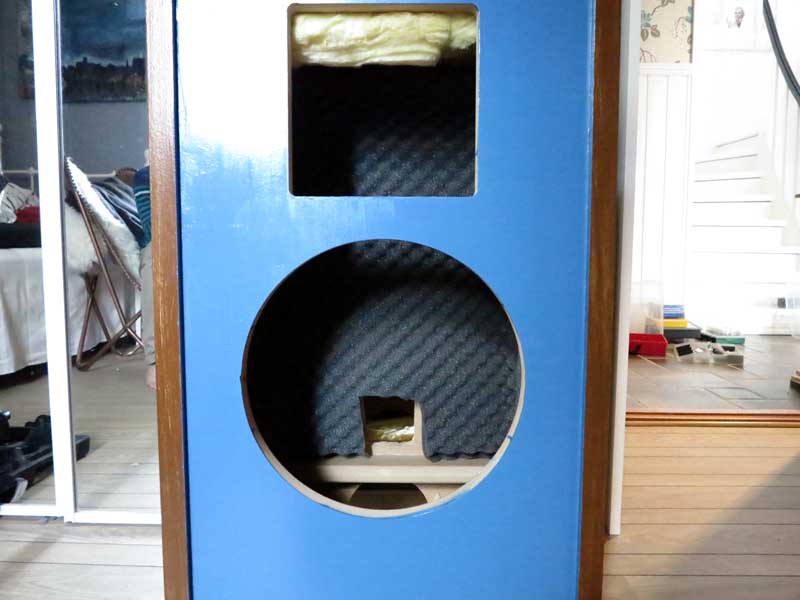

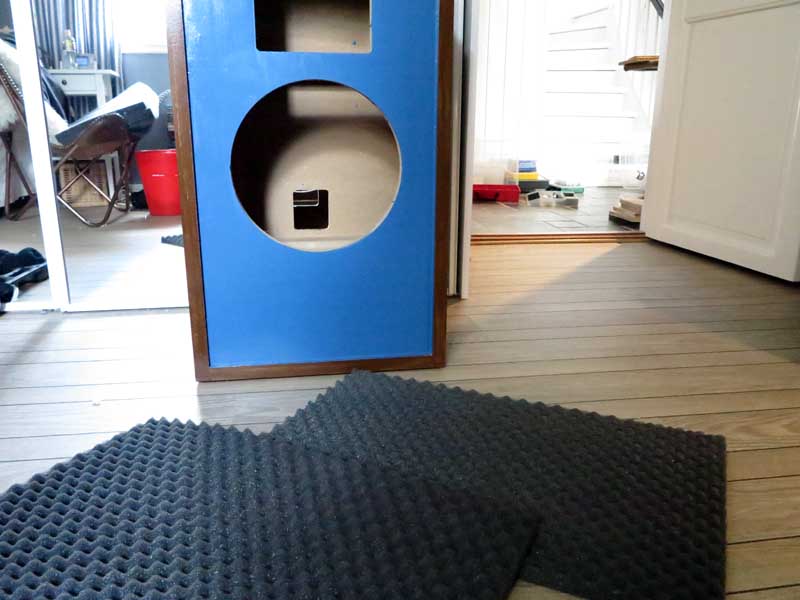

Skumgummi / nuppeskum / eggeskum / bølgeskum???? hva heter dette egentlig?



[Hornlyd]

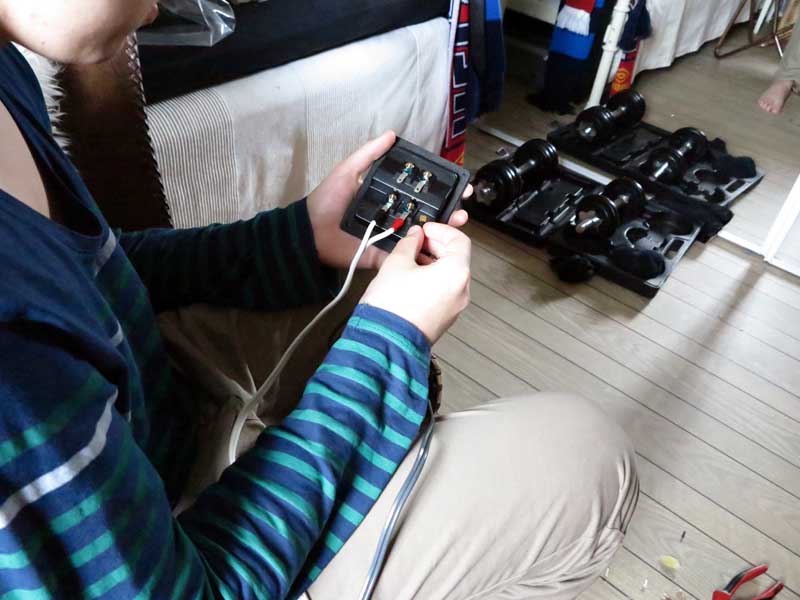

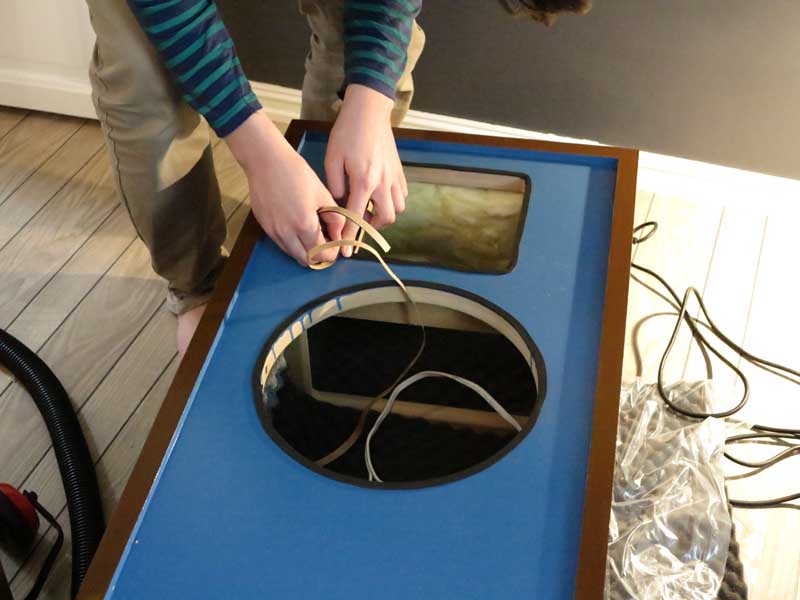

Internkabling og terminaler. Bruker det jeg har liggende. Supra til bassen og VDH sølv på kobber til horna. Grisedyre gullkabelsko fra Dynabel. Biltemas koster 1/6 ca og de er trolig helt like. Junior er i sving.



[Hornlyd]

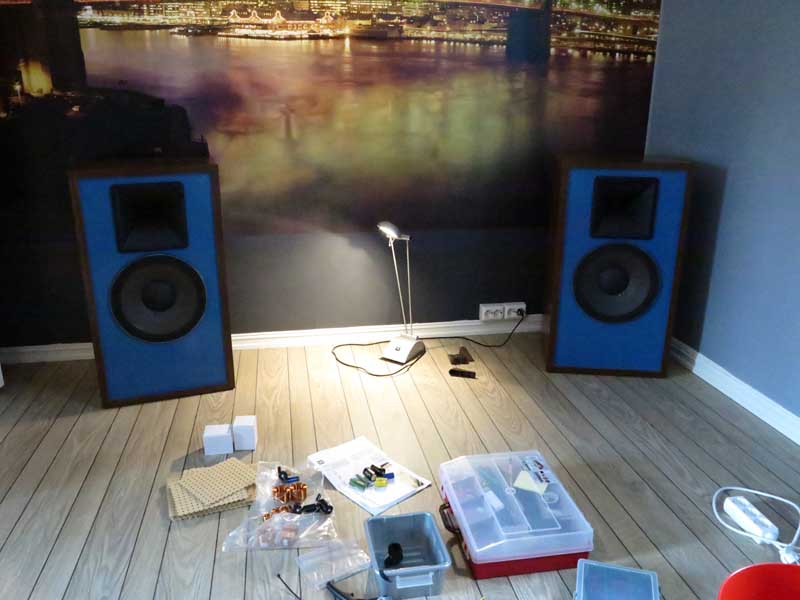

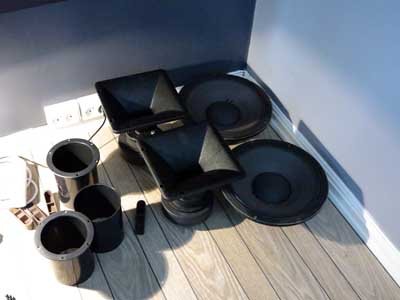

Godsakene som skal inn i sine respektive residenser



[Hornlyd]

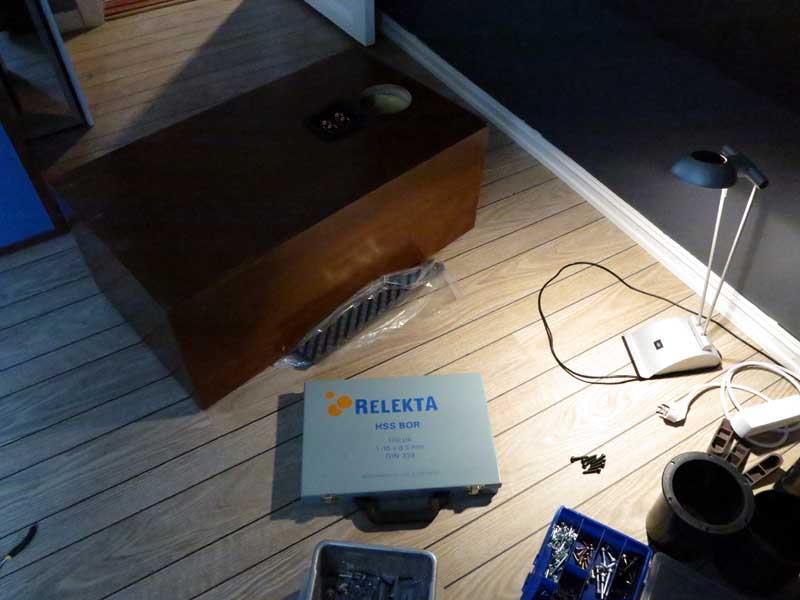

Snikreklame. Kvalitetsbor må man ha ??? 8)



[Hornlyd]

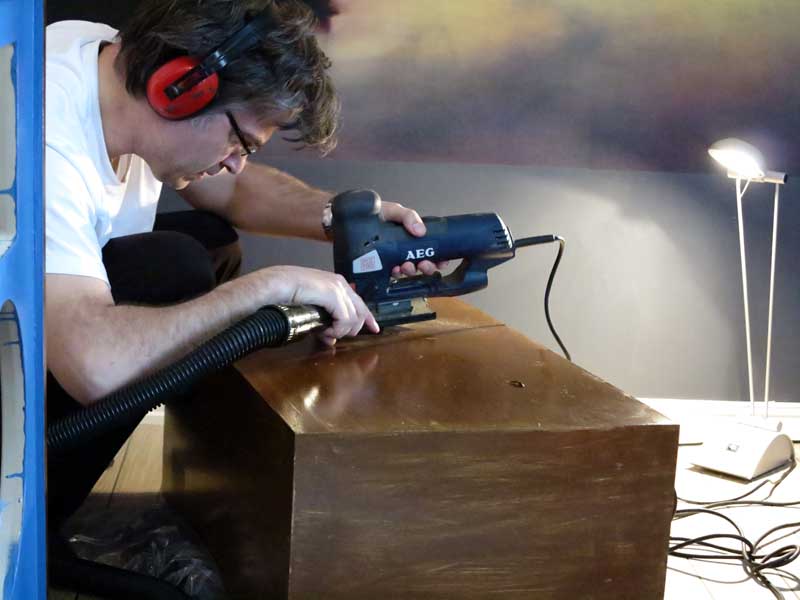

En liten målefeil. Hullet til terminalplaten var litt trangt. Senior i farta.



[Hornlyd]

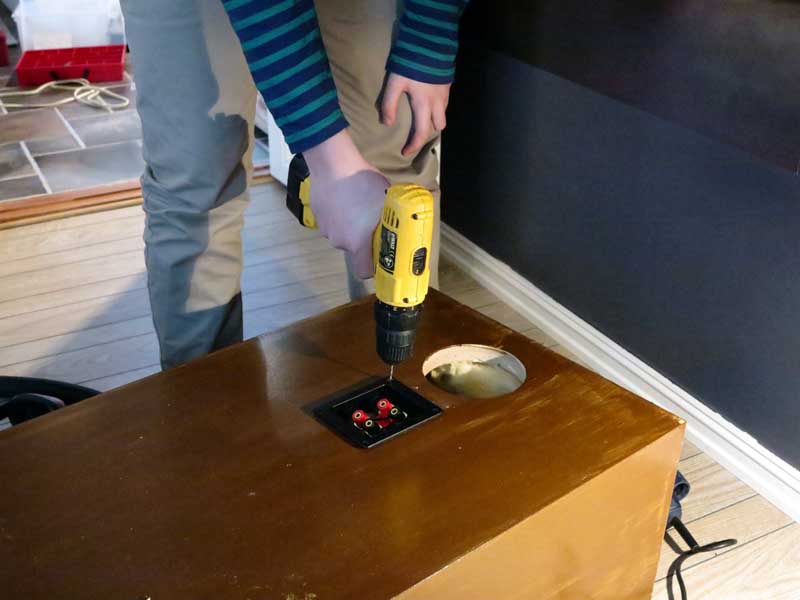

Junior forborer



[Hornlyd]

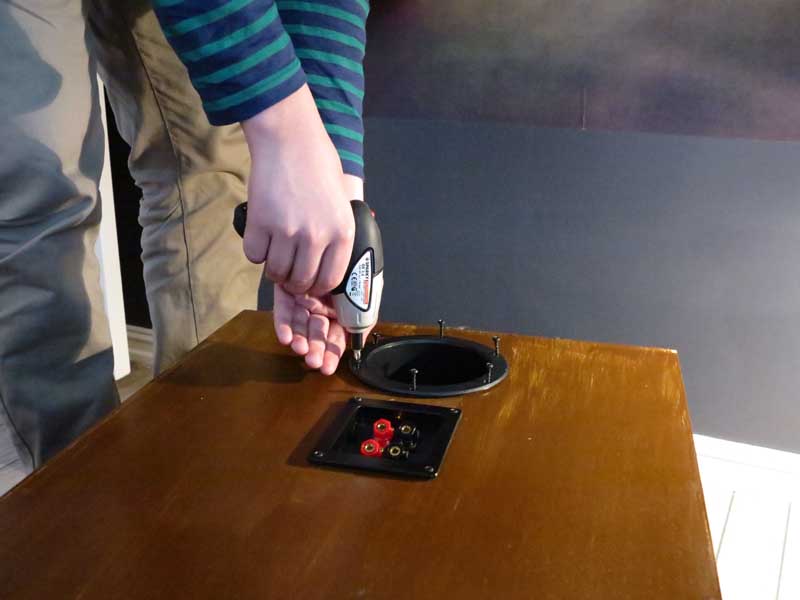

Og skrur svarte skruer rund baut



[Hornlyd]

Han taper på pakning med stødig hånd



[Hornlyd]

Og da var junior lei, høyttalerne er ferdig montert og delefilteret står for tur etter en skive og en kaffekopp. Hmmmm var deilig å sitte i sofaen.......



[BurntIsland]

Ser veldig bra ut..



[JanR]

Bra jobba

/jan



[LMC]

veldig bra HEL
Drøbak applauderer!
filterne går jo rimelig fort da
mvh
Leif



[motoren]

Flott prosjekt,blir spennende å høre resultatet

mvh



[Hornlyd]

Takker og bukker

Da er det midlertidige filteret ferdig. Har ikke loddet komponentene, bare tvinnet bena fy meg

Bruker et LR 2 ordens filter ved 800hz

Har variabel L-Pad på horna, det er kjekt.

Det er en ting jeg lurer på med sugefilteret, R1030 er på 0 ohm? Jeg droppet da et komponent der. Stemmer det Espen?



[Hornlyd]

Sånn ser det ut nå! Spiller ganske enkelt på Sonos ZP100. Den har en klasse D forsterker med ringkjernetrafo:



[LMC]

R1030 finnes ikke?
mvh
Leif



[lasse5214]

Du er dyktig HEL.

Hønn diskanter er på vei til deg i posten.

Lasse



[Hornlyd]

R1030 finnes ikke?
mvh
Leif

Mente 1031



[Hornlyd]

Du er dyktig HEL.

Hønn diskanter er på vei til deg i posten.

Lasse

Takk og fint



[Hornlyd]

Lurer på om jeg har montert horna slik at de sprer i høyden og ikke bredden?



[Hornlyd]

Her er winisd simuleringen med 70 liter og 40 hz. Har en fin svær bassport på 11 cm i diameter og som blir 17 cm dyp. Håper den passer i dybden. f3 er på 60 hz men jeg regner med at du vet hva du gjør Grelv :

Ellers, "for the record", så har jeg ikke satt på skjøterøret enda. Nå er det 15 cm langt.



[LMC]

Lurer på om jeg har montert horna slik at de sprer i høyden og ikke bredden?

ser slik ut ja
mvh
Leif



[Guit]

Takker og bukker

Da er det midlertidige filteret ferdig. Har ikke loddet komponentene, bare tvinnet bena fy meg

Bruker et LR 2 ordens filter ved 800hz

Har variabel L-Pad på horna, det er kjekt.

Det er en ting jeg lurer på med sugefilteret, R1030 er på 0 ohm? Jeg droppet da et komponent der. Stemmer det Espen?

Jeg brukker tabbewago eller håndbrekkwago som vi kaller det ved prøving av komponenter.Veldig praktisk. Vi elektrikkere bruker det 8) mvh. Guit



[Hornlyd]

Jeg og men Ludo har alle Wagoene jeg hadde på IKEA surfbrettene



[Guit]

Der kan de nok brukes. Da spesielt på fintrådet. Alle slike koblinger skal inn i boks vet du vel mvh Guit



[Hornlyd]

Boks?



[Guit]

Boks?

Nå tenkte jeg på Koblingsboks i en annen sammenheng kanskje!



[Guit]

Ser det er en JBL blåmonitor på børsen. Tror prisen låg på mellom 30 og 40k på slutten av 70 tallet. En kammerat av meg har makan. Han jobbet på hififorretning den tida, og kjøpte demon for rundt 30k. Så man må se litt på prisene som bys for disse kvaliteten er stort sett bedre på de eldre elementene. Det er flere som nevner det blandt proffe servicefolk overthere også. mvh. Guit



[FredrikC]

Lurer på om jeg har montert horna slik at de sprer i høyden og ikke bredden?

ser slik ut ja
mvh
Leif

Er ikke det hornet symetrisk da? 100 grader spredning i horisontal og vertikalplanet? Flotte høyttalere ihvertfall.



[Ludo]

Oisann, dette ble jo kjempetøft! Tipper junior er ganske stolt nå - han må jo få sin egen anleggstråd Litt kort om lyden? Eller er det kanskje litt tidlig...



[grelv]

Mente 1031

R1031 finnes egentlig ikke. Den representerer bare seriemotstanden i spolen.



[grelv]

Lurer på om jeg har montert horna slik at de sprer i høyden og ikke bredden?

ser slik ut ja
mvh
Leif

Jepp.



[grelv]

Slik ser kurvene ut med deling på 800 hz og L-Pad på en 3/12 dels omdreining:

Kurven for venstre ser jo veldig bra ut!!
Kurven for høyre har en topp 500-800 Hz.
Sikker på at delefilteret på bassene er stilt helt likt?

Ta en måling med diskanten koblet bort, og sjekk hvordan avrullingen på bassfilteret blir i virkeligheten.
Bør være ca 1200 Hz, 4. ordens L-R. Det betyr at 1200 Hz skal være 6 dB nede, og at kurven skal falle 24 db/oktav deretter.
