KnB

[LMC]

ligger det en motstand i parallell på innsignalet på begge parene?
mine 4 seneste var uten motstand, mens de 2 foregående hadde 100K
selv om det teoretisk skulle ende opp som summen av modulene.....
mvh
Leif



[KnB]

Hei KnB
Sa Bert noe om hvorfor han har redusert gain med 6dB ?
Ser "gammel" og "ny" BD30 like ut ellers ?
-m

Hei!
Satt ned for å redusere støy



[LMC]

teit
jeg har ingen støy-problemer
kan du ikke få oppskriften på å sette de likt
hvor dum går det an å bli; han burde jo ha visst at du skulle ha disse til å spille sammen i par? :
mvh
Leif



[KnB]

ligger det en motstand i parallell på innsignalet på begge parene?
mine 4 seneste var uten motstand, mens de 2 foregående hadde 100K
selv om det teoretisk skulle ende opp som summen av modulene.....
mvh
Leif

God morgen Leif!
ok, ser ingen motstand på printet, hvor var den plassert?

Bert vil lage en ny forsterker lik den siste jeg fikk, men da må jeg redusere eller fjerne demping inn fra 300b for å få nok nivå. Skal prøve å kople en forsterker till alle 4 elementene få å sjekke.



[KnB]

Det er en "mk2" variant av bd30 antar Bert glemte gain forskjellene med de jeg har.



[LMC]

motstanden satt i mellom pluss og minus signal inn på kortet til venstre for amp modulen på kjøleplata
mvh
Leif



[KnB]

ok, her er ingen motstand satt direkte på inngang



[KnB]

har fjernet demping (l-pad) mellom 300b og delefilter. Koplet opp kun den nye ampen til en basskasse
Brumming jeg hadde fra basser er borte

Litt usikker på om jeg får nok bassnivå, skal kople om andre kanal for å se hvordan det blir mht til nivå.



[LMC]

hmmmmm
kan du ikke ta de 2 ampene uten L-pad og koble opp mot to tårn som det skal være, så får du i alle fall sjekket en komplett kanal som den skal være
mvh
Leif



[madman]

Litt rart at Leif kjører 9dB demp foran March og BD30 og KnB må fjerne sin 6dB demp. Systemene skal jo ellers være like ?
-m



[KnB]

Her må testes litt

Nå blir pot mellom eq og bd30 fjernet, en forsterker blir koplet til 4 elementer. Da får jeg en indikasjon på om gain er nok. Er alt ok vil jeg sette et pot på inngangen til marchand filteret.
De potmeterene jeg brukte tilførte noe støy.

Da får jeg håpe det blir nok gain til mine 109db trioer. Det beste hadde vært om gain kan justeres på bd30, skal sjekke med Bert om et høykvalitets pot kan settes inn i stedet for fast motstand.



[bambadoo]

parallellkobler du 2 bd30 forsterkere for å drive 4 elementer? Er de elementene også i parallell eller hvordan er det?



[LMC]

ja godt poeng
jeg tar bass-signal fra 300B utgang til L-pad 9db inn på Marchand 24db/okt @130hz inn til elliot 8bånds eq videre til 2 parallell-koblede BD30, som driver hvert sitt par med parallellkoblede BD15(2x15ohm gir 8ohm)
dessuten spiller det jo i et mye større volum, så teoretisk skulle jeg heller trenge mere nivå og ikke mindre
er pot´n koblet riktig?mellom eq og amp mener jeg det skal være
mvh
Leif



[LMC]

parallellkobler du 2 bd30 forsterkere for å drive 4 elementer? Er de elementene også i parallell eller hvordan er det?

eq sender signal til to parallelllkoblede bd 30 som driver hvert sitt par parallellkoblede 15 ohms BD15...i sum 8 ohms last
mvh
Leif



[LMC]

forresten KnB
vet du inng.impedansen på "nye" BD30 ? luringen har kanskje lagt den ned på 1K eller 10K istedet for 100K.....kjent triks
tyngre å drive, senket inng.-følsomhet...mindre støy
om gamle er 100K og nye 1 K er du plutselig ned i 8-900 ohm....mao et helt annet ballgame for eq å drive
mvh
Leif



[madman]

Gain i chipamp er bestemt av feedback motstand som sitter loddet omtrent direkte på bena på chippen (viktig)
og kan ikke erstattes av potmeter.
-m



[LMC]

greit nok Morten, men han kan ha endret inn.imp som i tillegg vil endre følsomheten mot RE eq modul
se innlegg over
mvh
Leif



[KnB]

forresten KnB
vet du inng.impedansen på "nye" BD30 ? luringen har kanskje lagt den ned på 1K eller 10K istedet for 100K.....kjent triks
tyngre å drive, senket inng.-følsomhet...mindre støy
om gamle er 100K og nye 1 K er du plutselig ned i 8-900 ohm....mao et helt annet ballgame for eq å drive
mvh
Leif

Måler 100K inn så det skulle være ok.

Som jeg forstår der det motstanden madman nevner (som sitter over chippen) som er forskjellig. Ved å skifte denne forandre gain.



[LMC]

så de har lik inn imp?
men har du lokalisert den motstanden?
kan den bare byttes til samme som de gamle alt på gamle til nye uten at stabilitet påvirkes, eller må noe annet gjøres i tillegg?
sånn bortsett fra det, er vel ikke økt global feedback, for å bremse gain, drømmen heller...imo
mvh
Leif



[KnB]

Litt rart at Leif kjører 9dB demp foran March og BD30 og KnB må fjerne sin 6dB demp. Systemene skal jo ellers være like ?
-m

Jeg kjørte akkurat som Leif med de "gamle" bd30 men de nye har mindra gain og jeg kan fjerne L pad.
I tillegg er mine trio 109 db kontra 107 som kanskje utgjør litt.

Anbefaling fra Bert var å fjerne pot mellom EQ og bd30, sette inn pot før filter (fra 300b opt) Tenkte å prøve det. Men må forsikre meg om at gain er nok med de nye bd30.



[KnB]

så de har lik inn imp?
men har du lokalisert den motstanden?
kan den bare byttes til samme som de gamle alt på gamle til nye uten at stabilitet påvirkes, eller må noe annet gjøres i tillegg?
sånn bortsett fra det, er vel ikke økt global feedback, for å bremse gain, drømmen heller...imo
mvh
Leif

Ja den er lokalisert og jeg vurdere litt hva jeg skal gjøre. Ifølge Bert kan jeg skifte nevnte motstand på de nye for å få samme gain... men aner ikke om det er andre ting som kommer inn i bilde.



[KnB]

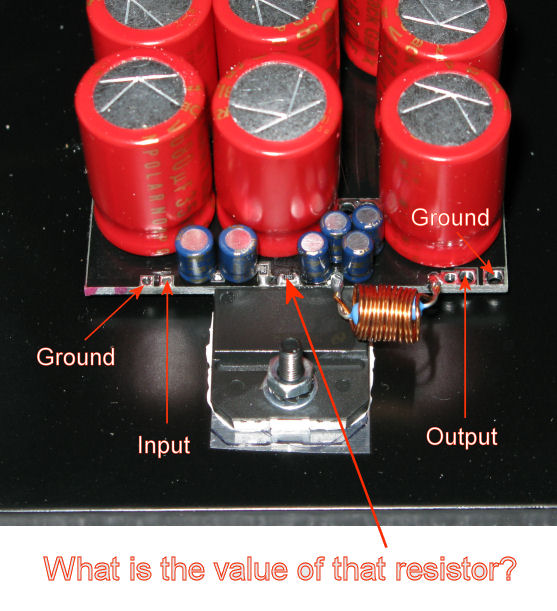

Her er motstanden



[LMC]

trolig ikke, da hadde han vel nevnt det
mvh
Leif

EDIT: er det Black Gater på dine BD30? trodde han var tom?



[bambadoo]

BG-N 470uf skulle jeg hatt et par av



[KnB]

Nei, :'( gammelt bilde fra Bert..

Siden jeg får litt støy via 100K pot mellom eq og bd30 er det jo en fordel å få fjernet denne. eq ser jo 100K og last for denne skulle vel være ok?



[KnB]

motstand (for gain) kunne ikke byttes til pot, ville gjøre forsterkeren mindre stabil. (svar fra Bert)
og som madman skrev i innlegg over.



[bambadoo]

Den ene bd30 ampen min støyet litt. Ikke mye riktignok. Det var ikke relatert til pot. men chipampen direkte. (kanskje jording? Vet ikke da det ikke sjenerte veldig kan man si (Madman vet jo mer om de jeg hadde )



[LMC]

BG-N 470uf skulle jeg hatt et par av

som sluket sier:
sjeldnere enn hønsetenner
utenfor Drøbak :
mvh
Leif



[madman]

bambadoo : var jo litt fuglerede de da ;D kan ha vært litt forskjell på intern ledningsføring kan ikke si jeg husker noe støy
KnB : kan du se hvilken verdi det er på motstanden på den nye og gamle ? 20-22k ?
-m



[LMC]

Nei, :'( gammelt bilde fra Bert..

Siden jeg får litt støy via 100K pot mellom eq og bd30 er det jo en fordel å få fjernet denne. eq ser jo 100K og last for denne skulle vel være ok?

skal du ikke ha volumjustering på bassen da?
mvh
Leif



[madman]

Hvordan har du gjort med hensyn til volumnivå på bass-systemet Leif ?
Potmeter er greit for å finne rett fohold men kan / bør i ettertid byttes til spenningsdeler med faste motstander
-m



[LMC]

jeg har pot...... :
liker fleksibiliteten, men kanskje når systemet er ferdig tunet i 2022, gidder jeg å bytte, om jeg ikke har begynt å bruke tårna mot andre satelitter da...da trenger jeg jo kanskje å justere igjen....."og slik går no åran.."
ingen som har klaget til nå og påvist at pot´n er en flaskehals
mvh
Leif



[madman]

Potmeter er som en dårlig lodding vet du ;D ;D ;D
-m



[KnB]

Nei, :'( gammelt bilde fra Bert..

Siden jeg får litt støy via 100K pot mellom eq og bd30 er det jo en fordel å få fjernet denne. eq ser jo 100K og last for denne skulle vel være ok?

skal du ikke ha volumjustering på bassen da?
mvh
Leif

Justere det inn til marchand, eventuelt fast motstand om jeg trenger å redusere nivå. Cluet nå er at det nok nivå uten demping med de ny ampene. det finner jeg ut om litt.

EQ vil selvsagt se 50K med 2 amper uten pot men det burde vel gå greit.



[bambadoo]

Synes du skal bytte ut potmeterene med et noen TVC(sølv må vite) eller lignende LMC



[LMC]

50 K er ikke noe problem...under 1K derimot....?
mvh
Leif



[LMC]

Synes du skal bytte ut potmeterene med et noen TVC(sølv må vite) eller lignende LMC

hmmmmm
det har jeg ikke tenkt på
da får man jo galvanisk skille mellom bassamp og 300B også 8)
men effekten kan være et problem....
mvh
Leif



[LMC]

Potmeter er som en dårlig lodding vet du ;D ;D ;D
-m

sukk jeg vet når jeg tenker over det,
men da må jeg bestemme meg for et nivå, måle på begge sider av pot og erstatte med faste motstander....må jo bli CADDOCK eller AN 2 watt tant det da
mvh
Leif



[LMC]

det går jo an å legge inn en Neutrik XLR chassisplugg istedet for pot´n
så har man bare et knippe XLR kabelplugger med ferdig loddete faste motstander som gir litt ulik demping ;D
glupt, eller?
chassiskontakten er allerede på plass siden jeg brukte det samme prinsippet for en eq løsning som Bert foreslo..
mvh
Leif



[madman]

Nå snakker vi ! Stenger av nå, neste innlegg blir MM (maritim mobil).
-m
