Linjekilde (IDS_25 insp.)

[Syncrolux]

Ja, de er alltid mellom noe

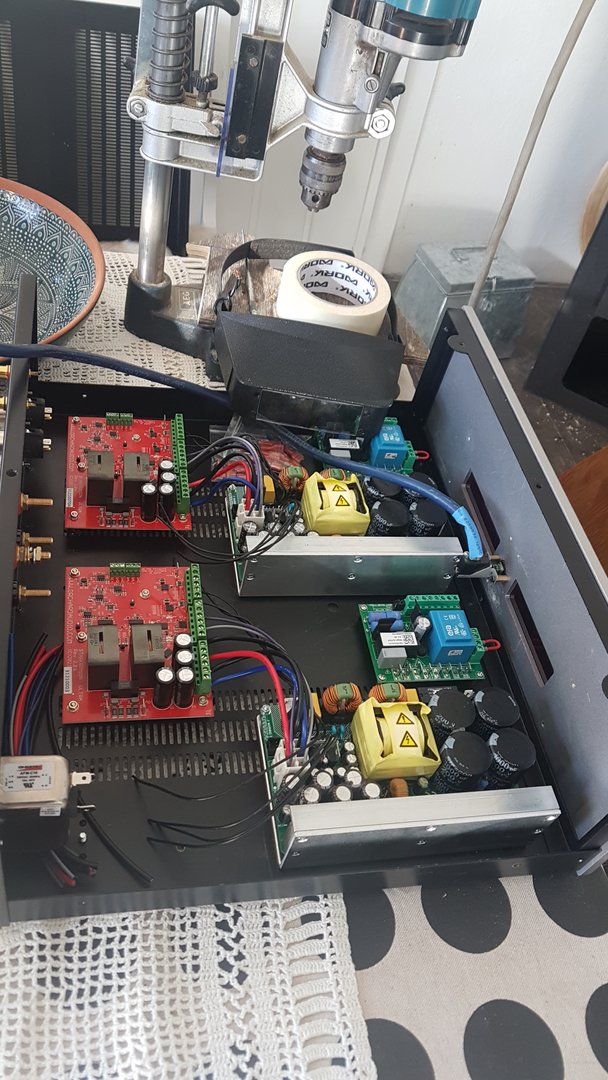

Ny forsterker fra kjøkkenbenkindustrien er på vei (Dual Gan Ultra):
Vis vedlegget 797177

Fin duk. DIY ?



[W.Sand]

DIBO !
(do it by others)



[MusicBear]

Linjekilder bør i følge lærde bestå av så små driver som mulig som følge av lobing problemer tilknyttet større membranarealer. OK.

- Men (!) hvor hørbart er egentlig dette?
- Hører man problemer tilknyttet dette ved bruk av "store" 5 eller 6-toms drivere?



[Lukket]

Linjekilder bør i følge lærde bestå av så små driver som mulig som følge av lobing problemer tilknyttet større membranarealer. OK.

- Men (!) hvor hørbart er egentlig dette?
- Hører man problemer tilknyttet dette ved bruk av "store" 5 eller 6-toms drivere?

Dali bruker vel 6» i sine Mega trend ?



[Halair]

Det er veldig hørbart om man spiller pink noise og beveger øret oppover linjen, tett på.
Har aldri merket noe når jeg spiller musikk og sitter i lytteposisjon.

Større drivere vil skyve skjæringspunkter nedover i frekvens, variabelen her blir hvor delefilterpunktet er ifht dette og hvordan dette punktet er mtp SPL ifht øvrig nivå?



[The Shy]

Hvis det er problemer med å sitte rolig under lytting vil jeg anbefale synergihorn.



[W.Sand]

Ingen sitter vel rolig når det spilles kramgoda låtar



[W.Sand]

Dali bruker vel 6» i sine Mega trend ?

Mente du Dali Megaline? Den benytter 6,5" bassmellomtoner delt på 1200 hz mot 3 stk 75,5cm lange båndiskanter.
Megatrend er en egen ( og snål) konstruksjon.



[Syncrolux]

Linjekilder bør i følge lærde bestå av så små driver som mulig som følge av lobing problemer tilknyttet større membranarealer. OK.

Aller helst en stor sammenhengende flate. Feks planar-magnetic driver eller bånddiskant.



[W.Sand]

Stor flate, men oppdelt: Jeg har et par Quad ESL-63, fantastisk mellomtone i disse. Holdt på å selge de til gi-bort-pris pga knitring. Det viste seg å skyldes en slitt støvfolie som skiftes ut med ny fra ER-Audio. Litt støvsuging og liming av statorplater med epoxy. Godlyden er nå på plass igjen. Har skaffet et par passende OB-subber (Gradient-type) ment for Quad 63. Skal bli spennende å prøve når jeg kommer så langt i "bunken" av todo. Totalt sett er linjekildene mine "bedre" i mine ører, men det beror mest på høyden i lydbildet samt støtte fra subtårn og AMT. (stor og liten scene).... og noen ganger dagens innfall med DSP-knotting....



[MusicBear]

Ingen sitter vel rolig når det spiller kramgoda låtar

Jeg leide Nedre Berg Gård en gang, for fest og med band, tror det var i 2003 - antar du kjenner Ole som har den. Der, satt ingen stille



[W.Sand]

, oh yeah...godt gjort å huske noe fra fester der. Han har solgt hele sulamitten og driver hyttebygging.



[tofter]

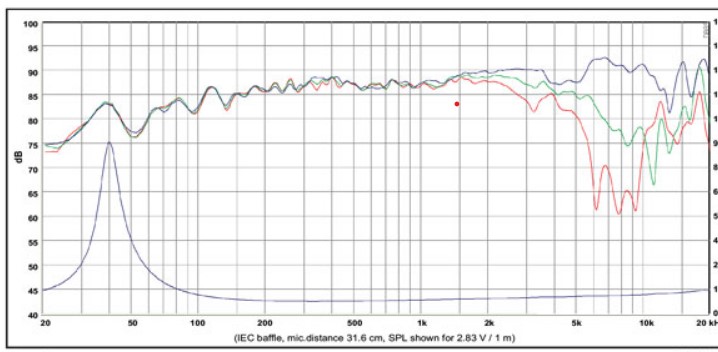

Denne (5") kommer i et linjekildeprosjekt utover vår/forsommer.
Deling kommer hvor det låter best
Vis vedlegget 797176

Linjekilde med TeXtreme blir heftig, gleder meg til å følge med på det. Er meget nysgjerrig på linjekilde med større elementer enn tradisjonelt, gjerne 5". Kjenner bare til @Roald sitt prosjekt fra tidligere og det virker jo å være vellykket.



[Leikis Lyd]

Linjekilde med TeXtreme blir heftig, gleder meg til å følge med på det. Er meget nysgjerrig på linjekilde med større elementer enn tradisjonelt, gjerne 5". Kjenner bare til @Roald sitt prosjekt fra tidligere og det virker jo å være vellykket.

Geir F hadde en meget god høyttaler med 7 stk scan speak w21 8555/01 og et manger element pr høyttaler. Dipole.



[W.Sand]

Ja, hva er det GeirF ikke har vært innom



[tofter]

Geir F hadde en meget god høyttaler med 7 stk scan speak w21 8555/01 og et manger element pr høyttaler. Dipole.

Flott, var ikke klar over disse.
Sånn i teorien betyr jo større elementer lavere krysningspunkt mot diskant, men det virker ikke til at dette alltid betyr så mye i praksis. Manger er vel en løsning for å imøtekomme dette noe antar jeg.



[W.Sand]

Ja, diskantvalget blir enda viktigere her



[inselwind]

Gleder meg som en liten småunge til å starte opp med disse textreme-kildene.
Dummykasser er blitt laget, testet og justert på , og
Willy sitter v tegnebrettet og er snart i ferd med å sende over de endelige skissene til meg.



[MusicBear]

Geir F hadde en meget god høyttaler med 7 stk scan speak w21 8555/01 og et manger element pr høyttaler. Dipole.

Troels Gravesen laget en toveis monitor (med S-S diskant) og disse gamle W21 8555/01, for mange år siden.
Og han beskrev den gangen en mellomtone han aldri før hadde hørt maken til, kan tenke meg stemmegjengivelse til terningkast 7
Husker også han nevnte han hadde et type test-element med PP membran, tilgjengelig, som vist nok spilte enda bedre enn W21 8555/01.
Antar det var maken membraner som de Skaaning fortsatt benytter, eller det heter jo nå Audio Technology.
Denne W21 8555/01 driveren, og like mye W18- og W25-versjonen spiller ufattelig troverdig, enda så gamle konstruksjoner de er. Dog oppgarderte.
W.Sand laget vel en slags kopi av disse, eller var det av Wilson? Kanskje den flotteste monitor jeg har sett mht. til design sammen med S-F Extrema.



[Leikis Lyd]

Troels Gravesen laget en toveis monitor (med S-S diskant) og disse gamle W21 8555/01, for mange år siden.
Og han beskrev den gangen en mellomtone han aldri før hadde hørt maken til, kan tenke meg stemmegjengivelse til terningkast 7
Husker også han nevnte han hadde et type test-element med PP membran, tilgjengelig, som vist nok spilte enda bedre enn W21 8555/01.
Antar det var maken membraner som de Skaaning fortsatt benytter, eller det heter jo nå Audio Technology.
Denne W21 8555/01 driveren, og like mye W18- og W25-versjonen spiller ufattelig troverdig, enda så gamle konstruksjoner de er. Dog oppgarderte.
W.Sand laget vel en slags kopi av disse, eller var det av Wilson? Kanskje den flotteste monitor jeg har sett mht. til design sammen med S-F Extrema.

Selv bruker jeg scan speak sin 7" 8545 i en test høyttaler. Dipol MTM med bånd delt på ca 700hz. Spiller utrolig bra de scan speak elementene. Vært moro å dradd disse litt lengre



[MusicBear]

Selv bruker jeg scan speak sin 7" 8545 i en test høyttaler. Dipol MTM med bånd delt på ca 700hz. Spiller utrolig bra de scan speak elementene. Vært moro å dradd disse litt lengre

Dersom ordet musikalitet skal få lov til å spile inn, i form av troverdighet og da først og fremst gjengivelse av menneskestemmer, mener jeg de du der har er noe av det beste som er laget. Nå er det litt forskjell på de, flere utgaver - utgåtte utgaver av de også - men å la disse spille opp til normalt diskantnivå mener jeg er helt i øvre klasse hva troverdighet angår. Det finnes bedre og mer riktige membraner, bedre motorer, men den S-S serien drivere mener jeg byr på det organiske i musikken som få andre. 8 stk. W18 (i riktig/egnet versjon) per side + diskant tror jeg vill gruse mange bældyre høyttalerkonstruksjoner.
Hvor høyt oppover i frekvens spilte de W21 Geir Fredriksen høyttalerne du nevnte lenger opp?



[Leikis Lyd]

Dersom ordet musikalitet skal få lov til å spile inn, i form av troverdighet og da først og fremst gjengivelse av menneskestemmer, mener jeg de du der har er noe av det beste som er laget. Nå er det litt forskjell på de, flere utgaver - utgåtte utgaver av de også - men å la disse spille opp til normalt diskantnivå mener jeg er helt i øvre klasse hva troverdighet angår. Det finnes bedre og mer riktige membraner, bedre motorer, men den S-S serien drivere mener jeg byr på det organiske i musikken som få andre. 8 stk. W18 (i riktig/egnet versjon) per side + diskant tror jeg vill gruse mange bældyre høyttalerkonstruksjoner.
Hvor høyt oppover i frekvens spilte de W21 Geir Fredriksen høyttalerne du nevnte lenger opp?

Tror Geir sine ble delt rundt 200-250hz pluss minus kanskje..

Jeg har den versjonen som heter W18 8545K00 som er den utgåtte, den er ertstatet av K01. Kunne tenkt meg å pröve med flere scan speak og flere bånd



[W.Sand]

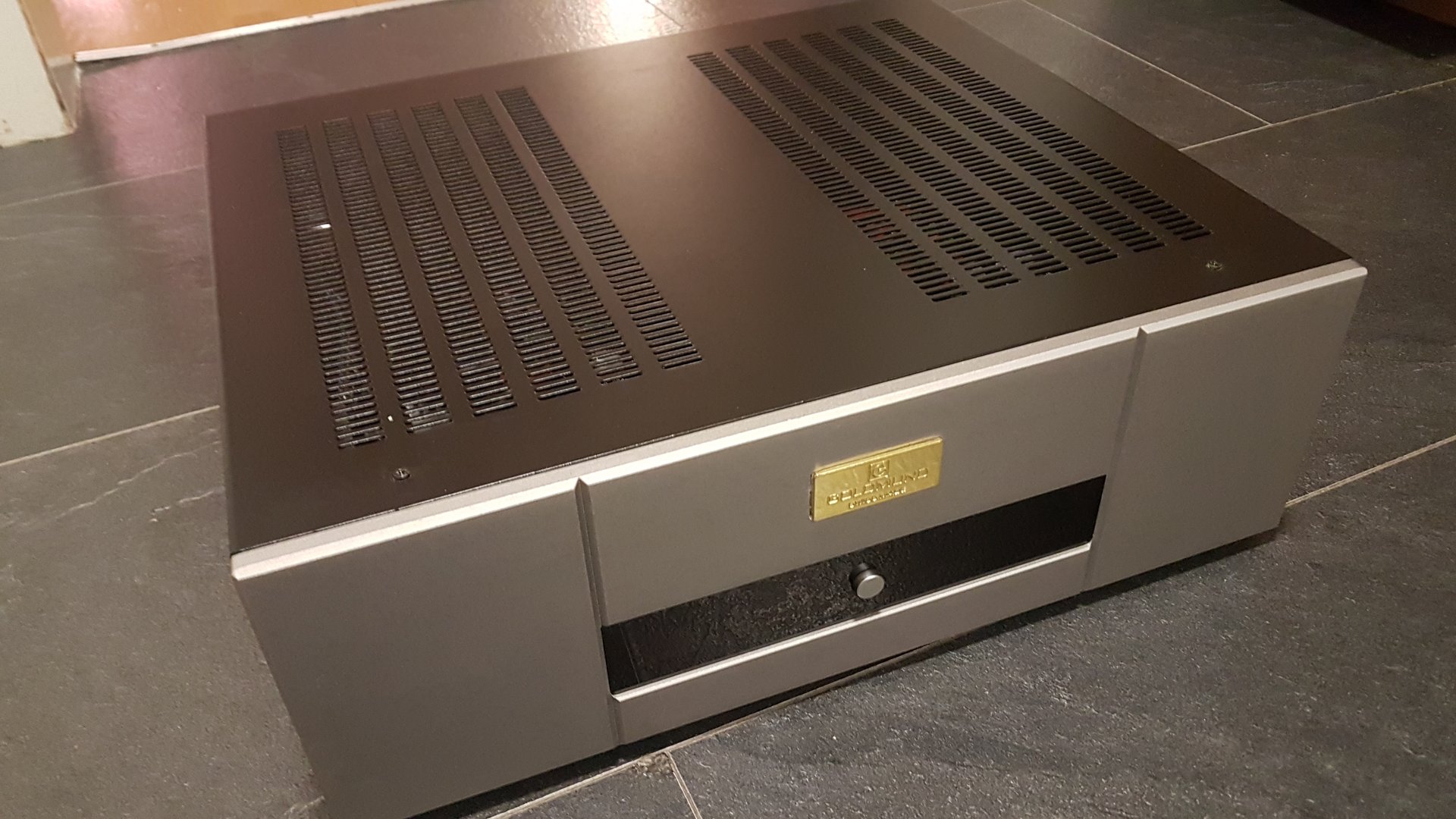

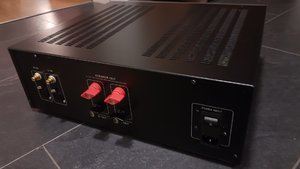

"Amplificateur de la cuisine" er ferdig. Nå venter to til på kjøkkenbordet som skal betjene tårnene ( Icepower 1200as2 og Modulus 86)



[Ine123]

Hei
Ble ryddig og fin den der . Blir spennende å høre hvordan den lyder.
Mvh.
Johnny



[W.Sand]

Takk for det Ine, uansett 3 etasjer under ditt nivå
Jeg er også spent, men har ikke et passivt fullrange system å teste den på. Venter til de andre ampene er ferdige slik at 3-veis tårn kan settes i drift igjen.
Får jeg solstikk, kanskje jeg selger linjekilder og basstårn for å og bygge en kompakt sak av Quadene



[MarkusH]

Takk for det Ine, uansett 3 etasjer under ditt nivå
Jeg er også spent, men har ikke et passivt fullrange system å teste den på. Venter til de andre ampene er ferdige slik at 3-veis tårn kan settes i drift igjen.
Får jeg solstikk, kanskje jeg selger linjekilder og basstårn for å og bygge en kompakt sak av Quadene

Har en passiv 3-veis jeg de kan testes på om du vil det, men da blir det helt uten korrigering og tårn. Rommet er jo "a mess" nå også
Har en anaview ams1000 stående koblet opp i stereo så det hadde vært mulig å sammenligne den med de her også.



[W.Sand]

Zulu har kjøpt linjekilder og basstårn. De ble hentet av 2 mennesklige gaffeltrucker fra Kolbu. Zulu har sirklet inn en heftig bassforsterker og jakter nå på et dugelig elektronisk delefilter og DSP. Tråden avsluttes dermed her. Det står mye på tapetet fremover. Har nettopp hentet 2 elliptiske waveguides fra 3d print, de skal spleises med Bliesma T34B i en ny linjekilde, da i en ny tråd etterhvert.



[ParttimeDIY]

De havnet hos meg til slutt, planene fremover for de er noe annen finish med tider og stunder, muligens en liten utskiftning av snorene i front med normal høyttalerfilt. Av forsterker/dsp så blir det en av Hypex sine 2-veis FA-plateamper, det vil deles mot åtte um18 og åtte pa460 og bli del av en hjemmekino som front høyre og venstre.



[ParttimeDIY]

Jeg oppdaterer like godt her, så blir alt på samme sted. Etter litt om og men falt valget på maling av front, bak og topp, det blir treimitasjon-folie på sider. Terminalplate blir byttet ut for innfelt alu-plate og jeg har en ide om kombinert fot/feste for hver Hypex FA122.
Foreløpig fremgang.

Maling av topp blir det neste, deretter folie, noe småfiks på frontbaffel og den sorte bunnplata før jeg sier meg fornøyd.
Terminalplate blir 4mm plexiglass med nedfelt aluminiumsplate, terminaler blir de samme.
Fargeinspirasjon hentet fra bendit's.



[ParttimeDIY]

Første forsøk med folien, første høyttaler "ferdig" før ny terminalplate skal lages.



[ParttimeDIY]

Ble litt sent i dag gitt, kanskje ikke det lureste å begynne med dette etter kveldsvakt, men jeg ble i alle fall ferdig.

To timers jobb med foliering av to sider og litt "finkutting" ved baffelen så ble det slik som det her.

Hypex FA122 og terminalplater hentes på posten i morgen, så jeg får begynt med tilpassing av den ny terminalplate løsningen, 4mm plexiglass er blitt kjøpt inn for anledningen.

Alt i alt så tror jeg at jeg traff ganske bra på fargen på frontbaffelen, toppen og bak ift husken av hvor mørk gråfarge det er på bendit's, husker ikke hvor mørke sidene på de var, men det er vel Mahogny-farge på de, den folien her har ikke noen fargebeskrivelse så vidt jeg veit annet enn rødbrun. Foten må males svart igjen, men jeg burde ha silkematt maling til den jobben og det har jeg ikke.



[Snickers-is]

Jeg ser du har spilt pussen av muren der allerede!



[Soundmannen]

Rått!



[ParttimeDIY]

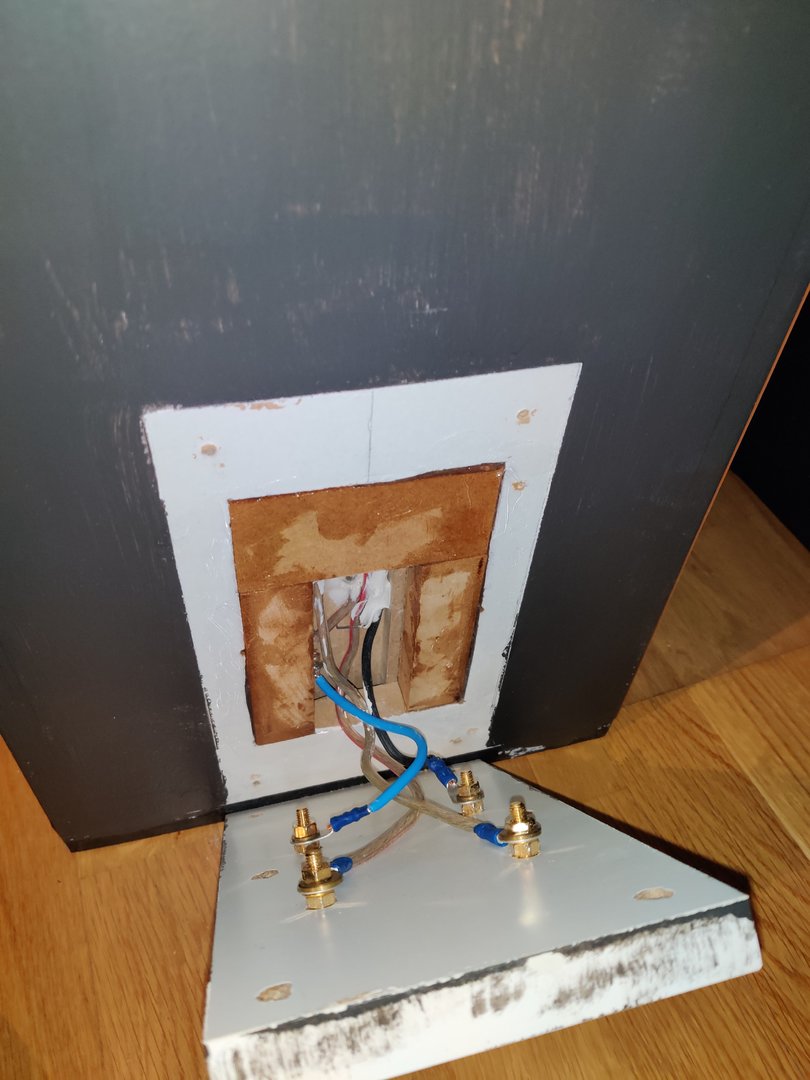

Har ikke fått gjort så alt for mye, etter at jeg hentet amper og nye terminalplater så fikk jeg jo endelig målene på terminalplatene, som jo var noe for små .... Det endte med at jeg måtte ta noe gammel 22mm mdf jeg hadde liggende og tilpasse det der det var skjært ut bakpå høyttalerne. Kappe og pusse mdf'en til riktig tjukkelse for så å lime med blank tec7, har nå malt over et par strøk med grå-maling. Terminaler er montert på platene, crossover-innstillinger lasta opp til ampa også lurte jeg på om jeg skulle begynne å skissere en boks til ampa .... Blir nok eksterne bokser, har noe 12mm kryssfiner-rester, om jeg ikke bruker furu ....

Terminaler kappa/forkorta (ble grusomt lange når terminalplata er såpass tynn)

Usikker på om det blir noe særlig skruing i morra, men sannsynligheten for lyd i løpet av helga er stor.



[ParttimeDIY]

Det ble da lyd i de sene nattetimer i dag, men disse FA122 måtte opp på full guffe før det ble noe som helst lyd i de .... Virker som litt bomskudd mtp forsterker det her, står på litt pluss på receiveren også .... Kanksje FA252 hadde vært bedre



[W.Sand]

Dette høres ikke helt sannsynlig ut….



[Kalle Klovn]

Det ble da lyd i de sene nattetimer i dag, men disse FA122 måtte opp på full guffe før det ble noe som helst lyd i de .... Virker som litt bomskudd mtp forsterker det her, står på litt pluss på receiveren også .... Kanksje FA252 hadde vært bedre

En eller annen gain instilling som ikke stemmer?



[ParttimeDIY]

Har endret litt på det nå, men hovedvolum står på 0 og under kurvene ligger diskant på +5db og fulltoner på +2db .... Må huske på at det er tolv porta 18" bak lerretet mitt med 900w per kanal hver, justert opp 2-3db per høyttaler i receiver nå. Hovedvolum på pluss-siden gir hørbar støy i høyttalerne, er stille på 0 virker det som.



[ParttimeDIY]

De endte med å bli slik som dette her .... terminalplate osv er "midlertidig", grunnen til at det ser litt shabby ut er fordi jeg bare malte over tec7en og terminalplatene endte med 4mm plexiglass fordi terminalene ikke hadde plast (som de burde hatt mot "chassi"), mulig jeg pusser ned og fyller/maler over senere, plexiglass-plata skulle også vært grå, "fotplata" skal males sort etter hvert .... bokser til amper må også lages.

Hypex-ampa står med volum på "0", diskant +5dB, fulltoner +3dB, satt opp som venstre og høyre amp. Highpass på 150hz (planlegger å legge det noe lavere på preset 2), deler på 200hz mot de åtte PA460 nå. De skal plasseres tettere vegg/pipe etterhvert.



[tofter]

Hvorfor byttet du terminalplata i utgangspunktet?
