Mr-T presenterer: galskap satt i system

[wilbur-x]

Herlig!
Pussig å notere at en sukkerbit plutselig blir "pompøs" i en forsterker. Verden går i riktig retning!
(Antagelig uenige i Hellas...)



[Mr-T]

Ja det er litt kontrast til hva jeg har hatt før av forsterkere kan du si - f.eks 100W klasse-A monoblokker med 2 Farad kondensatorer, fire 120Ah blybatterier og kjøleribbe stor som støtfangeren på en Volvo 240.

Ncore er ikke på langt nær så tøft, men det låter mye bedre.



[norcad]

Man kunne vel jukse litt å gjemme de små nusselige modulene inne i noen skikkelig tøffe kabinetter med overdrevne kjøleribber?
Er nok straks mange flere som ville synes de spiller bra også da.

Kjenner jeg er veldig sugen på disse selv, men må innse at jeg ikke har noe å koble verken før eller etter de som står i stil



[gismo]

Spennende, og dette ser greit og funksjonellt ut. Som du selv sier så skal disse monteres "usynelig"
Har sett litt på Hypex blokker (ferdig levert i bokser) som ser veldig ok ut og som frister å prøve ut i eget oppsett.

gismo

Pst: monter en isolert gjennomføring av nettkabelen i aluplata di ;D



[Mr-T]

Pst: monter en isolert gjennomføring av nettkabelen i aluplata di ;D

Hehe du så den ja....

Hele ampen er bygd med deler fra skrotekassa (unntatt Hypex modulene selvsagt), og jeg hadde ingen passende store gjennomføringer liggende.

Hva låter best? Gjennomføringer av lemen-pels? ;D



[Mr-T]

Man kunne vel jukse litt å gjemme de små nusselige modulene inne i noen skikkelig tøffe kabinetter med overdrevne kjøleribber?

Jeg hadde faktisk en sånn ide en gang ....

Jeg vet at en slemming monterte en ICEpower modul inne i en rørforsterker, og det var denne som ga lyd. Rørene lyste opp til pynt bare. Og alle synes det låt oooo så fantastisk rørklang. Right.



[gismo]

Pst: monter en isolert gjennomføring av nettkabelen i aluplata di ;D

Hehe du så den ja....

Hele ampen er bygd med deler fra skrotekassa (unntatt Hypex modulene selvsagt), og jeg hadde ingen passende store gjennomføringer liggende.

Hva låter best? Gjennomføringer av lemen-pels? ;D

Når du gir meg disse to alternativer fikk jeg mest tro på pelsen ;D
Flotte saker du finner i skrotkassa di

gismo



[Mr-T]

Uff ja, jeg har holdt med elektronikk i 30 år og har store mengder komponenter bare liggende å slenge...... :-[



[gismo]

Uff ja, jeg har holdt med elektronikk i 30 år og har store mengder komponenter bare liggende å slenge...... :-[

Ikke ulik bakgrunn da 8)

gismo



[Sluket]

Pst: monter en isolert gjennomføring av nettkabelen i aluplata di ;D

Hehe du så den ja....

Hele ampen er bygd med deler fra skrotekassa (unntatt Hypex modulene selvsagt), og jeg hadde ingen passende store gjennomføringer liggende.

Hva låter best? Gjennomføringer av lemen-pels? ;D

Personlig må jeg si at jeg har god erfaring med brasiliansk froskeforhud, veldig gode data på RF og UHF supression..



[Mr-T]

Ja det har jeg hørt også, men så var det dimensjonen da? Tror du man finner noe som holder til en nettkabel som er 9 mm i diameter?

Et annet alternativ er sin egen forhud. Men dessverre holder det til bare en kabelgjennomføring. Litt for stor dim og.



[Sluket]

Har du sett de froskene? De er SVÆRE, serru

Spellær hypeskene bra? Er bassen klar?



[Mr-T]

Jeg må innrømme at frosker har jeg lite greie på. Interessen fikk seg en knekk da jeg som guttunge hadde fylt badekaret hjemme med rumpetroll. Modern var ikke overbegeistret.

Men tilbake til topic: Jeg er veldig fornøyd med Hypex Ncore forsterkerne. De er liksom ikke tilstede. Det liker jeg. Og bassen er betraktelig bedre enn hva jeg har hørt av forsterkere på den fronten nylig, dvs ICEpower 100ASP og Hypex UcD400HG.

Venter fortsatt på de nye basskassene. Spørs om jeg får begynne å mase litt.



[Sluket]

Bare å mase. De fislefjælene holder ikke 8) Bare å pøke på med fler!



[Mr-T]

Her kommer en liten rapport fra siste update på systemet, som antagelig blir den siste også på veldig lang tid. Jeg er litt kurert for byggesjuken nå.

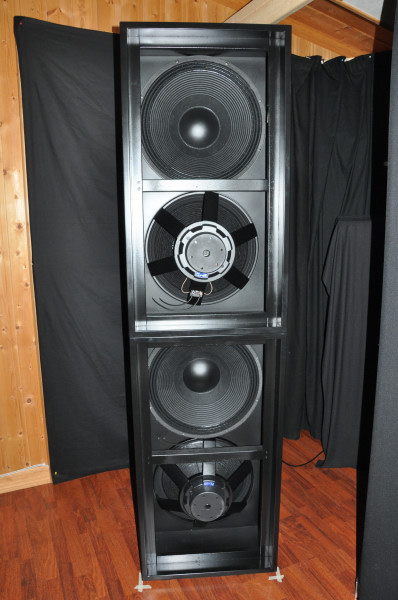

Som nevnt før (tror jeg) var planen å utvide bass-systemet til dobbel høyde, og nå er det omsider klart. Det er da fire H-bafler per kanal, hver med to 21" elementer. Totalt 16 stk 21" basser, som gir greit med headroom selv ved 20 Hz.

Det var tre hovedtanker bak å gjøre dette:

1. Få bass-systemet opp som linjekilde i samme høyde som RD-75 bånda. Sikkert en god ide at både bass og resten har samme høyde på bølgefronten. Kanskje.

2. Mer headroom.

3. Linjekilde burde gi bedre effektivitet ved lave frekvenser, noe som viste seg å stemme: nesten 10 dB mer ved 20 Hz. Det betyr at det kreves mindre EQ og mindre effekt, samt mindre membranbevegelse. Som igjen betyr lavere forvrengning!

Bassene drives av 4 stk Hypex Ncore forsterkere. Det er da fire elementer i parallell per forsterker, impedansen på ca 2 ohm har Ncore overhodet ingen problemer med.

Det er sabla vanskelig å ta bilder av dette når alt er svart, men man ser da sånn ca hva det er for noe.....

Det skal monteres stoff-griller på alle bassene, de er ikke med på bildene.



[slowmotion]

Er visst ikke helt oppdatert, hvor deler du mellom bånda og 21"erne?



[bambadoo]

Fytti grisen ;D



[Scrooge]

Nå faller Dovre! ;D



[Zomby_Woof]

Great googely moogely!!

Nå synes jeg det er på tide med et nytt OVK-besøk. Og neste gang tar jeg med digital musikk.



[Mr-T]

Er visst ikke helt oppdatert, hvor deler du mellom bånda og 21"erne?

200 Hz.



[Zomby_Woof]

Det ser forresten ut som om du er i ferd med å gi anlegget en dramatisk visuell oppgradering også.



[Mr-T]

Å? Jo, forsåvidt - høyttalerne pakkes inn i høyttalerstoff, og resten er gjemt vekk så det ikke synes. Er det noe jeg avskyr så er det apparater i synsfeltet som står der og glitrer og stikker meg i øya med sine ekle lysdioder. ;D



[Zomby_Woof]

Jeg mener å huske skruer, muttere og kjetting. SM-bule av verste sort. Du er på vei i riktig retning nå. ;D



[slowmotion]

Hmmm, ekle lysdioder, huh... ;D

Jeg er sannsynligvis helt på bærtur her,
men kan x antall 21" gjøre at høyttalerne i bassen beveger seg for lite ved svake signal i bassen?
Rett og slett for mye friksjon ved svake signaler?



[Roald]

????????????????????????????? mindre bevegelse er av det gode......



[slowmotion]

Bare for å klargjøre,
jeg har brukt 2 x 15" i 144x122 bafler per side i over 10 år.
Det fungerer helt greit.

Men man gjør seg tanker ....



[Roald]

Ser at klaustrofobi kan være en utfordring for besøkende

Hvor mye redusert nykommerne eq bruken ca ca?



[Mr-T]

Jo mindre bevegelse jo mindre forvrengning. Det skal ikke mye membranbevegelse til før alt går helt opp i liminga både målemessig og lydmessig. En tommelfinger-regel jeg har funnet opp sjøl er at for å være på den sikre siden bør man ikke overstige 10% av Xmax. I tilfellet mine 21" elementer betyr det 3 mm membranvandring. Ved høyere utsving så begynner parametrene å endre seg og forvrengningen starter å stige på alle høyttalerelementer i større eller mindre grad.



[Mr-T]

Hvor mye redusert nykommerne eq bruke ca ca?

Ca 10 dB ved 20 Hz. Temmelig betydelig vil jeg si.



[slowmotion]

Jo mindre bevegelse jo mindre forvrengning. Det skal ikke mye membranbevegelse til før alt går helt opp i liminga både målemessig og lydmessig. En tommelfinger-regel jeg har funnet opp sjøl er at for å være på den sikre siden bør man ikke overstige 10% av Xmax. I tilfellet mine 21" elementer betyr det 3 mm membranvandring. Ved høyere utsving så begynner parametrene å endre seg og forvrengningen starter å stige på alle høyttalerelementer i større eller mindre grad.

Jeg tenker mer andre veien. Svake signaler.



[Mr-T]

Jeg skjønner ikke problemet. Er det vanskelig for en høyttaler å gjengi et svakt signal? Jeg tror ikke det.



[Zomby_Woof]

@Slowmotion: Tenker du på om høyttalere har problemer som tilsvarer crossoverforvrengning i en transistor? Jeg kan egentlig ikke se for meg noen.



[slowmotion]

Jeg vet heller ikke. Det er derfor jeg spør.

Har overveid å gå opp til 4 x 15" per side,
i større bafler ( ca 180 x 130 eller så per side).



[slowmotion]

@Slowmotion: Tenker du på om høyttalere har problemer som tilsvarer crossoverforvrengning i en transistor? Jeg kan egentlig ikke se for meg noen.

Ja



[Mr-T]

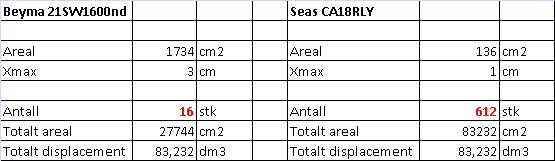

Et artig regnestykke: Som vi ser tilsvarer mine 16 stk 21" elementer hele 612 stk normale 6,5" hifi "basser". Tygg litt på den.



[Bjørn ("Orso")]

Grattis!
Hvordan opplever du lyden nå?



[Mr-T]

Litt tidlig å si noe om det. Jeg rigga opp alt i går, og har ikke fått spilt noe særlig på det etter rejustering av EQ nå i kveld.



[Asbjørn]

@Slowmotion: Tenker du på om høyttalere har problemer som tilsvarer crossoverforvrengning i en transistor? Jeg kan egentlig ikke se for meg noen.

Det skjer ikke. Høyttalermotoren er mest lineær rundt nullpunktet. Den svinger fritt, så det er ikke noen statisk friksjon som skal overvinnes. Forvrengningskomponentene øker stort sett med utsving og strømtrekk.
http://www.klippel.de/fileadmin/kli...rature/Papers/Klippel_Nonlinearity_Poster.pdf

@Mr-T: Steike. Gratulerer!



[slowmotion]

@Slowmotion: Tenker du på om høyttalere har problemer som tilsvarer crossoverforvrengning i en transistor? Jeg kan egentlig ikke se for meg noen.

Det skjer ikke. Høyttalermotoren er mest lineær rundt nullpunktet. Den svinger fritt, så det er ikke noen statisk friksjon som skal overvinnes. Forvrengningskomponentene øker stort sett med utsving og strømtrekk.
http://www.klippel.de/fileadmin/kli...rature/Papers/Klippel_Nonlinearity_Poster.pdf

@Mr-T: Steike. Gratulerer!

ok, da sover jeg roligere til natten.



[kwil]

Gratulerer så mye med nok en skikkelig oppgradering 8). Intet småtteri du varter opp med når noe skjer . Blir spennende med lyttemessig tilbakemelding også, når du har styr på hva dette har medført av subjektivt opplevd lydmessig oppgradering

Vet jo nærfeltlytting er prioritert hos deg, lurer likevel på hvilken avstand du har endt opp med båndene i mellom og avstand fra bånd til ører?

mvh
