Muffsy: Ett no-nonsense MM RIAA trinn med justeringsmuligheter

[Nikko03]

Muffsy har fått på finstasen. Og låter knallbra



[skrodahl]

Så kabinettet kom til slutt?
Valgte du bort skruene som fulgte med bakpanelet, eller har du misset dem?

Uansett, så bra at du er fornøyd.



[Nikko03]

Kabinettet dukket opp, og passet perfekt. Skruene ligger på arbeidsbenken.
Tenkte kanskje det var finest å kjøre likt rundt hele
Ja jeg er veldig fornøyd med Muffsy. Det har vært ett helt perfekt prosjekt for meg.
Passe stort og godt forklart. Med god lyd som enderesultat kan det ikke bli stort bedre



[Kingpin]

Noen som har noen tips eller erfaringer?
Har nettopp mottat Muffsy Phono Preamp PP-3 Ver. A og Tilhørende Muffsy Hifi Dual Power Supply Kit.

Loddet sammen og montert sammen og satt på spenning og alt ser veldig bra ut 15 volt er korekt.
Sette dip switchene på 40 db gain og 47k ohm.
Koblet til min Audio-technica AT-LP5 sette utgangen til Line på den som by passer det interne ria trinnet.
Det blir lyd men forferdlig grautete og uklart.
Er ganske ny når det gjelder LP spillere og Ria trinn så noen som har noen tips?
Det står en Moving magnet AT95EX montert i spilleren.



[TT.]

Finnes dette som MC trinn også?



[yngvejos]

Legg ut bilde av kort og kabling, så er det lettere å finne evt feil.

Edit:
TT. Kombiner den med muffsy head amp, så har du ett MC trinn.



[TT.]

Tusen takk for ultrakjapt svar yngvejos



[Kingpin]

Legg ut bilde av kort og kabling, så er det lettere å finne evt feil.

Edit:
TT. Kombiner den med muffsy head amp, så har du ett MC trinn.



[yngvejos]

Sånn umiddelbart greier jeg ikke å se noe galt.
Er lyden dårlig på begge kanaler? Har du koblet kablene riktig med input og output?
Prøvd en annen inngang på forsterkeren?
Kan du bekrefte at du har både +15v og -15v?

Edit: leste manualen til spilleren din. Den skal stå på phono for å bypasse integrert riaa.

The pre-amplifier selector switch of the AT-LP5 is set in the wrong
position. Verify that it is set to the correct output to match amplifier
input.
- No sound/very weak sound: Phono Out setting into an Aux/Line input.
- Very loud/distorted sound: Line Out setting into a Phono input.



[HiFi_Martin]

Noen som har noen tips eller erfaringer?
Har nettopp mottat Muffsy Phono Preamp PP-3 Ver. A og Tilhørende Muffsy Hifi Dual Power Supply Kit.

Loddet sammen og montert sammen og satt på spenning og alt ser veldig bra ut 15 volt er korekt.
Sette dip switchene på 40 db gain og 47k ohm.
Koblet til min Audio-technica AT-LP5 sette utgangen til Line på den som by passer det interne ria trinnet.
Det blir lyd men forferdlig grautete og uklart.
Er ganske ny når det gjelder LP spillere og Ria trinn så noen som har noen tips?
Det står en Moving magnet AT95EX montert i spilleren.

Du har ikke koblet den på phono på forsterker da? Mange som gjør den tabben, det blir dobbelt opp med RIAA da, og det blir feil.
Må kobles på en aux, cd, tape eller lignende, men ikke på phono.



[skrodahl]

Det kan virke som at du har brukt en DC-adapter. Ellers kan jeg ikke se noen direkte feil. Jeg ville nok brukt skjermet kabel på signal output, men det burde ikke gi denne sortens feil.



[yngvejos]

Det løser seg nok når han endrer bryteren på platespiller til phono. ;-) Når bryteren står på line, får muffsyen tilført ett linjenivå signal.



[Kingpin]

Kan bekrefte + og - 15 v er riktig.
Lyden er dårlig i begge kanaler. kablene er koblet fra plate spiller til input på muffsy og out til vanlig inngang (DVD) på forforsterker.
Når plate spilleren står i ro med pick up ned mot platen så fanger den opp alt av bevegelse i rack og golv, blir støy i høyttalerene men løfter eg den opp blir det stilt. Virker som om den er veldig følsom....



[Kingpin]

Da blei det lyd gitt.
Var nok velgeren på plate spilleren som var feilen, men testet tidligere uten at eg fekk lyd. Mulig eg hadde blinkset på noe annet samtidig.
Takk i alle fall for support og veiledning.



[skrodahl]

Finnes dette som MC trinn også?

Ja, det finnes. Mer info her: http://www.hifisentralen.no/forumet...udiokarma-cnc-phono-stage-19.html#post2355619



[yngvejos]

Jeg har jo glemt å legge ut bilde av MC head ampen etter at den ble ferdigstilt.

Noen som har en rimelig MC pickup til salgs så jeg får prøvd den? Kan evt bytte i AT150MLX



[Kleine Freiheit]

Kit på plass, og kabinett/veggvorte bestilt. Har heldigvis ny platesnurre på vei som letter ventetiden



[HasseBasse]

Jeg har jo glemt å legge ut bilde av MC head ampen etter at den ble ferdigstilt.

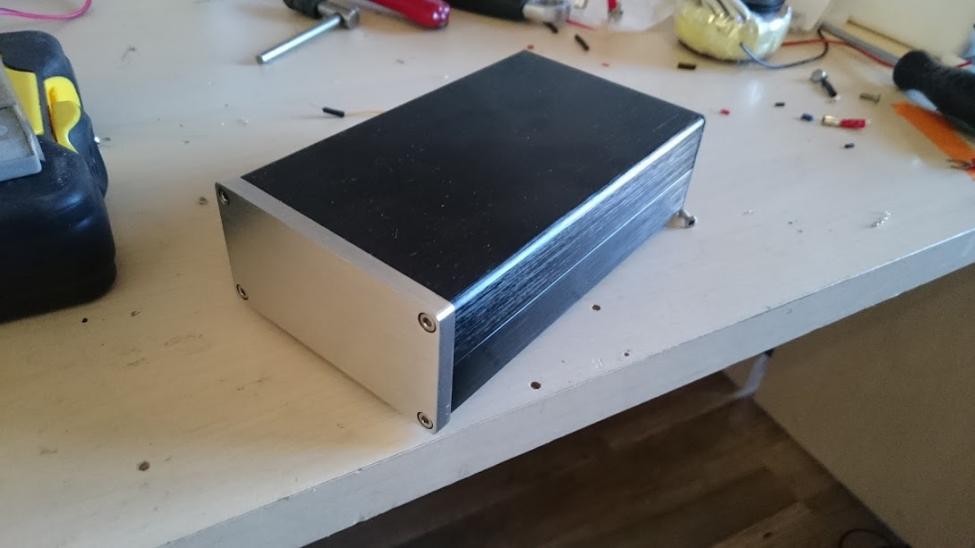

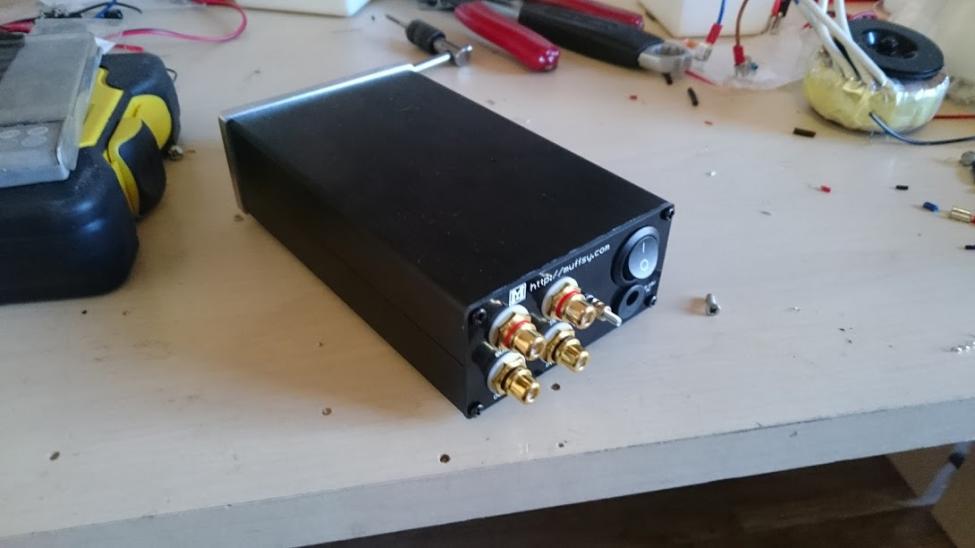

Vis vedlegget 406202 Vis vedlegget 406203

Noen som har en rimelig MC pickup til salgs så jeg får prøvd den? Kan evt bytte i AT150MLX

Hej yngvejos.
Jeg har en 100% mint gammel original SAEC C-1, købt i tidernes morgen af en japansk samler, da den havde spillet i omkring 20 timer.
Jeg har vel selv spillet max. 80 timer på den, og så har den ligget i skuffen lige siden. Har ikke original emballegen, men kan montere den i en
Denon pickup emballage om nødvendigt. Kunne måske være interesseret i bytte med din Audio Technica, alt afhængigt af, hvilken stand, den er i.
Send evt. en PB eller mail, hvis du er interesseret
Go´ weekend.



[skrodahl]

Eksempel på hvordan man kan bruke en 3PDT-bryter til å veksle mellom MM og MC:

Med bryteren satt til MC går signalet slik:

• MC RCA-kontakter -> MC Head Amp -> Bryter -> Muffsy Phono Preamp (MM)

Med bryteren satt til MM blir MC Head Amp koblet ut og signalet går slik:

• MM RCA-kontakter -> Bryter -> Muffsy Phono Preamp (MM)



[HiFi_Martin]

Eksempel på hvordan man kan bruke en 3PDT-bryter til å veksle mellom MM og MC:

Med bryteren satt til MC går signalet slik:

• MC RCA-kontakter -> MC Head Amp -> Bryter -> Muffsy Phono Preamp (MM)

Med bryteren satt til MM blir MC Head Amp koblet ut og signalet går slik:

• MM RCA-kontakter -> Bryter -> Muffsy Phono Preamp (MM)

Klarer man seg ikke med 2 polet, må vel ikke bryte jord ?



[skrodahl]

Jo, det kan man nok. Jeg så for meg at jeg ikke ville koble sammen jord fra to platespillere på flere ulike punkter, derfor velger jeg 3-polet.



[HiFi_Martin]

Jo, det kan man nok. Jeg så for meg at jeg ikke ville koble sammen jord fra to platespillere på flere ulike punkter, derfor velger jeg 3-polet.

Ja skjønte det, og jeg tenker plass. Ikke så plass på bakplata.



[Dazed]

Jo, det kan man nok. Jeg så for meg at jeg ikke ville koble sammen jord fra to platespillere på flere ulike punkter, derfor velger jeg 3-polet.

Ja skjønte det, og jeg tenker plass. Ikke så plass på bakplata.

Med MM- og MC-inngang OG utgang, er det vel ikke plass til noen ekstra bryter likevel?

Skrodahl: Hva med å selge "blanks" til bakplate/frontplate, sånn at vi enkelt kan bore selv. Power- og inngangsvelgerbryter på frontplata og inn/-utganger og strømkontakt på bakplata. Det burde vel la seg gjøre?



[HiFi_Martin]

Jo, det kan man nok. Jeg så for meg at jeg ikke ville koble sammen jord fra to platespillere på flere ulike punkter, derfor velger jeg 3-polet.

Ja skjønte det, og jeg tenker plass. Ikke så plass på bakplata.

Med MM- og MC-inngang OG utgang, er det vel ikke plass til noen ekstra bryter likevel?


Skrodahl: Hva med å selge "blanks" til bakplate/frontplate, sånn at vi enkelt kan bore selv. Power- og inngangsvelgerbryter på frontplata og inn/-utganger og strømkontakt på bakplata. Det burde vel la seg gjøre?

Blanks følger med kabinettet fra kina, går fint med dobbel inngang, utgang, ac inngang samt vender. Men må dropper bryter på ac.

http://www.hifisentralen.no/forumet...udiokarma-cnc-phono-stage-14.html#post2274428



[Dazed]

Blanks følger med kabinettet fra kina, går fint med dobbel inngang, utgang, ac inngang samt vender. Men må dropper bryter på ac.

Hadde for meg at de endelokkene var i plast, men hvis det er skikkelige saker, er det jo flott.

AC-bryteren kan man vel flytte til fronten av kabinettet?



[HiFi_Martin]

Blanks følger med kabinettet fra kina, går fint med dobbel inngang, utgang, ac inngang samt vender. Men må dropper bryter på ac.

Hadde for meg at de endelokkene var i plast, men hvis det er skikkelige saker, er det jo flott.

AC-bryteren kan man vel flytte til fronten av kabinettet?

De er i alu.
Selvfølgelig kan du flytte den, men jeg ser ikke behovet. Veggvorta står på likevel...
Og jeg har hele anlegget på bryter så...



[Dazed]

Flott.

Er det plass til PSU, headamp og phono-preamp i kabinettet samtidig?

Da får jeg bestille en headamp til black friday-pris.



[HiFi_Martin]

Flott.

Er det plass til PSU, headamp og phono-preamp i kabinettet samtidig?

Da får jeg bestille en headamp til black friday-pris.

Mener yngvejos testet dette med positivt resultat.
monterer man dip switchene på undersiden av kortet, og borer/freser hull i bunn av kabinett kan man også nå disse uten å demontere.
Eneste jeg er skeptisk til er ledninger på kryss og tvers, det kan for bli støy.
Men det bør absolutt være mulig å holde orden i det.



[skrodahl]

Jo, det kan man nok. Jeg så for meg at jeg ikke ville koble sammen jord fra to platespillere på flere ulike punkter, derfor velger jeg 3-polet.

Ja skjønte det, og jeg tenker plass. Ikke så plass på bakplata.

Med MM- og MC-inngang OG utgang, er det vel ikke plass til noen ekstra bryter likevel?


Skrodahl: Hva med å selge "blanks" til bakplate/frontplate, sånn at vi enkelt kan bore selv. Power- og inngangsvelgerbryter på frontplata og inn/-utganger og strømkontakt på bakplata. Det burde vel la seg gjøre?

Blanks følger med kabinettet fra kina, går fint med dobbel inngang, utgang, ac inngang samt vender. Men må dropper bryter på ac.

http://www.hifisentralen.no/forumet...udiokarma-cnc-phono-stage-14.html#post2274428

Kabinettet kommer i to versjoner, en med IEC strømkontakt og en med helt bakpanel i aluminium. Det gjelder å velge rett.



[Dazed]

Får se hva jeg får i posten, da.



[yngvejos]

Hvis jeg skulle bygd mc og mm i ett chassis, ville jeg gått for 1005 chassis. Dette er noe større.
B1005 Full Aluminum Enclosure / mini AMP case/ Preamp box/ PSU chassis | eBay



[skrodahl]

Absolutt,
Skal man ha begge ville jeg enten brukt et større kabinett, eller bygd to separate og koblet manuelt.



[stianG]

@skrodahl, jeg har en panasonic strain gauge pickup liggende som jeg ikke har somlet meg til å få orget et gaintrinn til. En slik pickup skal ikke ha tradisjonell riaa korreksjon, men litt justeringer behøves. Siden muffsy har passiv korreksjon går jeg ut fra at det vil være grei skuring å tilpasse til en slik raritet? Tenker da en konstantstrøm generator på pickupen og en kondensator mellom den og phonostrinnet.



[roadrune]

Riaa korreksjonen er vel for å korrigere endringer i platen, og har vel ingenting med pickup å gjøre?

Eller har denne pickupen 20db korreksjonen innebygd på en eller annen måte?



[stianG]

Google kan fortelle deg masse om slike pickuper. Denne siden blant annet Audio Investigations: Equalizing the strain gauge



[skrodahl]

Jeg kan altfor lite om strain gauge-pickuper til å gi deg et godt svar.

Hva jeg har forstått, er de trykkfølsomme og de behøver noe ekstra forsterkning rundt 50 Hz. Dessuten skal de ha bias, ca 4 mA / 3-4V, og denne må filtreres bort så man ikke får DC-bias ut.

Jeg vet ikke mer, og det ser ut til å være en enorm mengde sprikende informasjon på nettet (på grensen til desinformasjon). Jeg kan ikke finne noe tydelig info om hvorvidt den krever noen spesiell inngangsimpedanse, eller hvor mye gain den behøver.

EDIT:
Jeg fant noen kretser på nettet, her er et forslag på hvordan man kan gjøre PP3 om til en forforsterker for strain gauge:

Alt som er markert rødt skal bort.

Blå er endringer: Bytt ut 100 ohm til 60 ohm, bytt ut 16k ohm med en kabel.

D1 og D2 er 4-5mA constant current-dioder.

C1 og C2 er 0.68 uF (ikke 68 uF)

Alle kommersielle strain guage-forforsterkere jeg har sett har ingen equalization i det hele tatt, så her har du en krets som burde fungere (jeg kan ikke garantere noe...)

Forsterkningen er på 55 til omkring 65 dB.

Her er en noe enklere krets, uten constant current-dioder. 3k3 gir 4.5 mA med 15V strømforsyning:

EDIT2:
Jeg ser at mange foreslår å bruke ett forsterkningssteg. Generelt er det bedre med to steg når man har såpass høy gain, ellers får man relativt lav båndbredde og mer støy.



[stianG]

Helt enig i at det er nesten umulig å lese seg klok på hvordan disse elementene best bør brukes. At pickupene i tillegg har en (uforutsigbar) mekanisk kompensering innebygd gjør det ikke bedre. Jeg tror jeg må ty til den opprinnelige planen, og kjøre gjennom en digital kjede der det er lett å justere seg frem til riktig eq kurve.



[stianG]

Takk for råd og innspill skrodahl! Muffsy uten kretsløp for kompensering får rett og slett for mye gain siden SG pickupene har ganske høyt utsignal, så jeg er redd det vil klippe inngangen på forsterkeren min (som har digitalt hjerte). Muffsy strømforsyningen derimot ser perfekt ut til formålet, så jeg må nok bestille en slik.



[skrodahl]

Det er en smal sak å endre gain. Hvilken forsterkning behøver du?



[stoned]

I påvente av ny platespiller så tenkte jeg å bygge Muffsy, PP-3 og MC headamp, 2 stk. B0905 for separat strømforsyning, denne transformatoren:
15VA Encapsulated Toroidal Transformer 115/230V, 15Vx2 | eBay
Regner med at dette er nok til å drive begge?

Har og tenkt å sette inn bryter for å veksle mellom MC og MM. Så langt alt greit.
Men, hvordan bør jeg koble dette for i tillegg å kunne bruke MC head amp til eksternt RIAA trinn?
(uten å sett inn ekstra kontakter)

Har og planer om standby funksjon med 12v bryter i front og evnt. ir-styring av denne.... Noen gode tips her?
Har sett for meg 12v liten pcb transformator/likeretter/12v.reg og relestyring av denne funksjonen?
