Prosjekt hytteanlegg "off grid hifi"

[cbarth1]

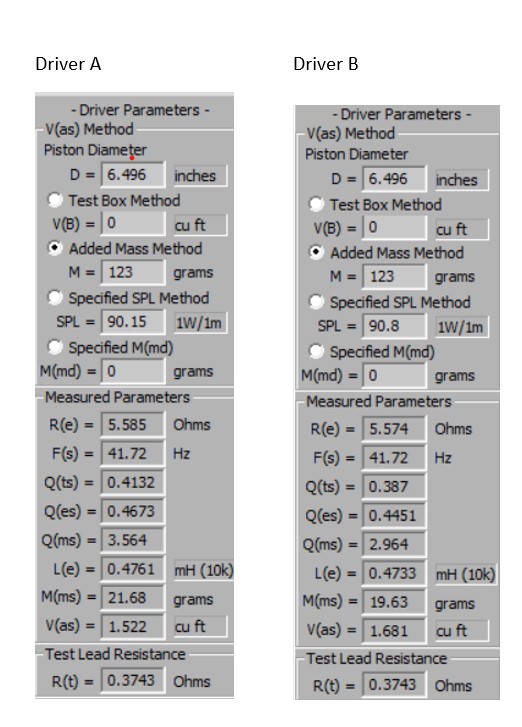

Vis vedlegget 672570 Vis vedlegget 672578

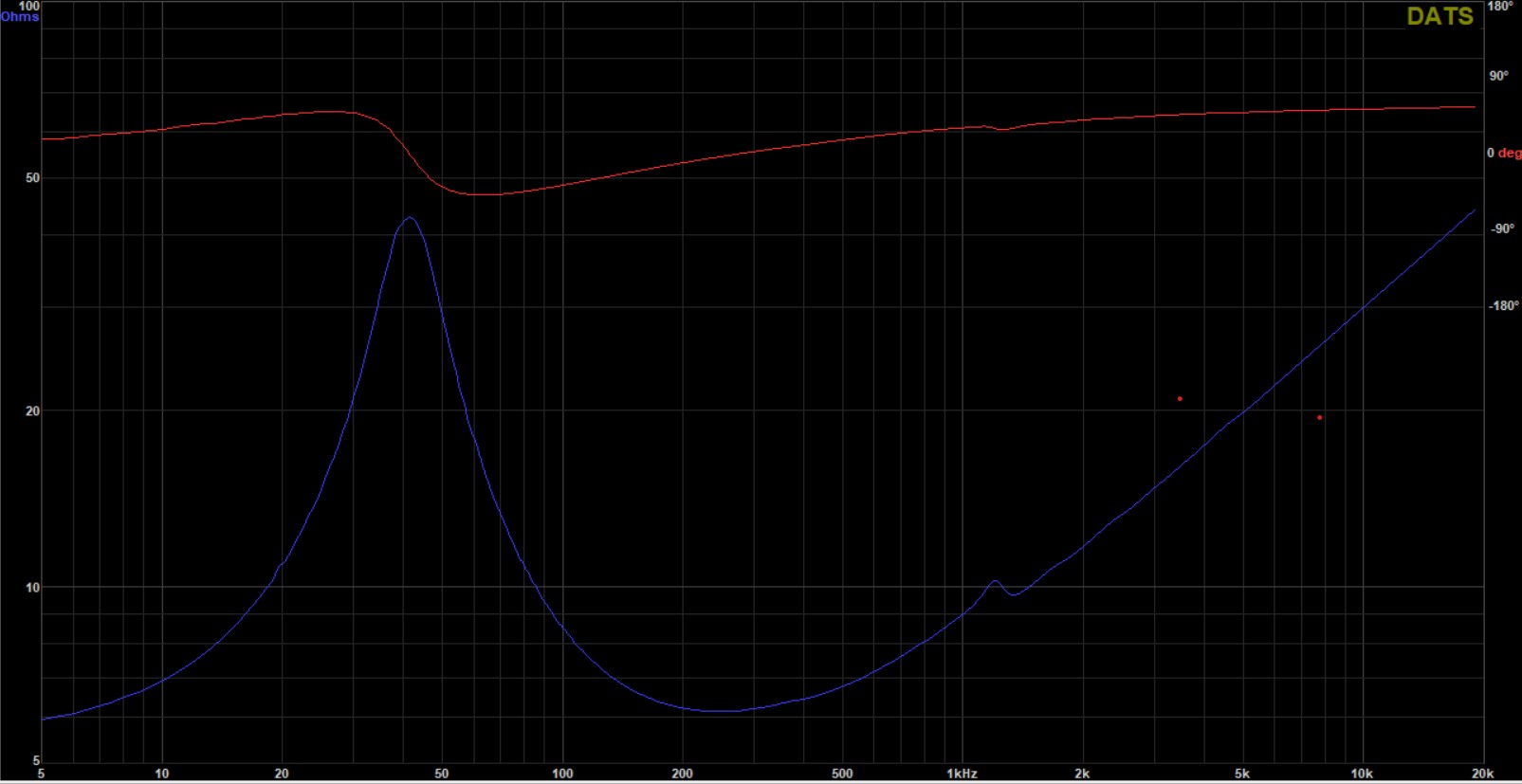

Rippel på imp. kurven ved ca 1200 hz nesten identisk på begge to. Det nye opphenget har en relativ skarp overgang mellom kon og belg (også på original datasheet). Mulig litt coating i knekken kan glatte ut rippel rett over 1khz. (f.eks bokbinderlim) . Med tilspilling vil data endres (F res synker osv).
Anbefaler uansett en variabel port så ikke alt låses (plassering, preferanse).

Så kult, takk skal du ha! Hvilket oppheng var det du brukte? Har du BL verdi på de også? Hadde vært gøy å legge de inn i Winisd...



[Hornlyd]

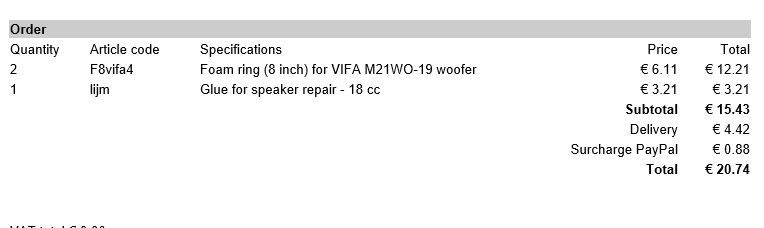

Kjøpte fra hun i Nederland du anbefalte

Foamrand voor VIFA M21WO-19 woofer (8 inch)

Foamrand voor VIFA M21WO-19 woofer (8 inch) (F8vifa4S)

www.speakerrepairshop.nl



[Hornlyd]

Det eventuelle rippel problemet vil jeg jo slippe ved bruk av E-OS-15 delt ved 800 Hz??



[cbarth1]

Ok, det var noen forskjellige til M21 men hvis du har kjøpt den jeg linket til så har vi den samme.

Original specen sier FS 28hz og VAS 105 liter, men Ampslab målte sin til FS 37hz og VAS 57 liter. Skandinaviske produsenter har ikke alltid hatt samsvar mellom datablad og virkeligheten. Men jeg stusser på at Willy fikk 6,5 toms effektivt membranareal mens Ampslab fikk 6,75. 6,75 tilsvarer rett over 230cm2, noe som høres mer riktig ut. Har du noen tanker om det Willy?

Vifa M21WO-39-08 8″ Woofer – AmpsLab



[Hornlyd]

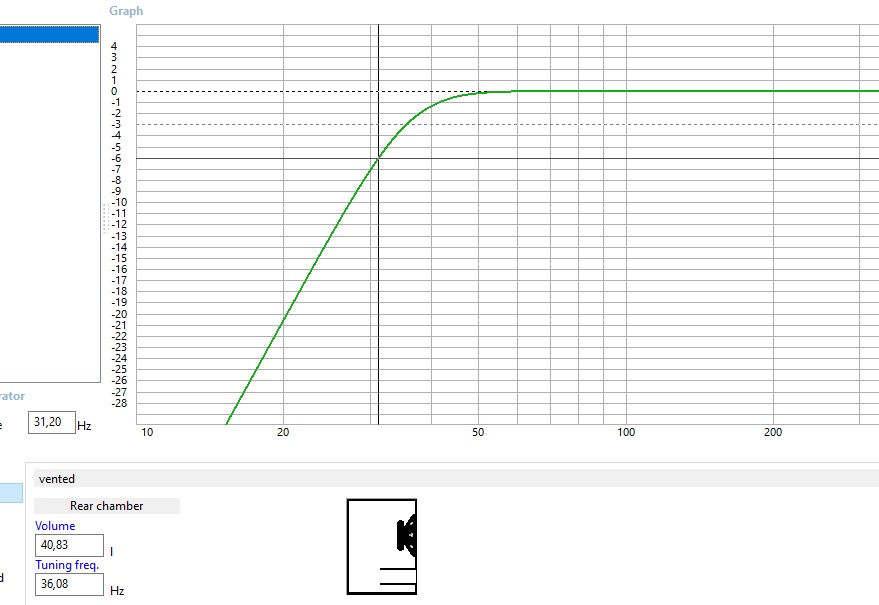

La inn i winisd og slo av 10% på fs (la inn 36 Hz, målingen viste 40 Hz, originalt har den 28 Hz))

Ser bra ut dette. ø5 cm lengde 7,4 cm, ø7,5 cm lengde 20 cm

Bassrefleksporter kjøper jeg her: https://www.biltema.no/bygg/vvs/rorinstallasjoner/avlopsror/avlopsror-2000023050



[Hornlyd]

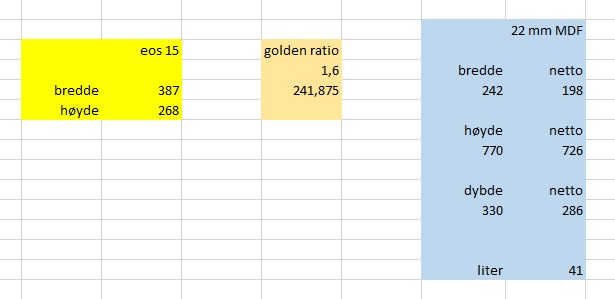

Tror jeg har et greit utgangspunkt her. Kom gjerne med innspill på portplassering etc.



[cbarth1]

Skal ikke ha så sterke meninger om plassering, men selv liker jeg best å ha de nesten i bunnen av kabinettet og på bakveggen. Føler de "kobler" litt bedre med rommet da.
Men 5cm diameter er for lite. Min 6,8cm, eller helst 7,5cm for en 8 tommers bass..



[Hornlyd]

Og 5 cm opp fra gulvet da?



[W.Sand]

Ok, det var noen forskjellige til M21 men hvis du har kjøpt den jeg linket til så har vi den samme.

Original specen sier FS 28hz og VAS 105 liter, men Ampslab målte sin til FS 37hz og VAS 57 liter. Skandinaviske produsenter har ikke alltid hatt samsvar mellom datablad og virkeligheten. Men jeg stusser på at Willy fikk 6,5 toms effektivt membranareal mens Ampslab fikk 6,75. 6,75 tilsvarer rett over 230cm2, noe som høres mer riktig ut. Har du noen tanker om det Willy?

Vifa M21WO-39-08 8″ Woofer – AmpsLab

Med DATS ( pr. bruksanvisning) måles stempel på topp av belgen. Det gir avvik fra original med sine 235 cm2. Så kan vi drøfte om dette er korrekt: Hvor slutter kon som stempel og hvor starter / slutter belgen som radiator ( gradvis som funksjon av materialstivhet, formstivet og amplitude?). Din referanse til originalen er sikkert korrekt.



[W.Sand]

La inn i winisd og slo av 10% på fs (la inn 36 Hz, målingen viste 40 Hz, originalt har den 28 Hz))

Ser bra ut dette. ø5 cm lengde 7,4 cm, ø7,5 cm lengde 20 cm

Bassrefleksporter kjøper jeg her: https://www.biltema.no/bygg/vvs/rorinstallasjoner/avlopsror/avlopsror-2000023050

Vis vedlegget 672832

10% høres ok ut, vil likevel anbefale å ha justerbar port som tidligere begrunnet.



[Hornlyd]

Sitter i lytteposisjon og tegner/måler litt.

Listverket er tatt av da fruen skal beise valnøtt kulør i morgen. Blir litt macho.

Høyttalerne skal stå på hver side av vinduet.

Tror ikke at høye høyttalere blir fint her???



[Hornlyd]

Har en feeling at noe sånt blir mer «hytte»?



[W.Sand]

Portplassering: Vil illustrere dette med noen referanser (linker). Ser bort fra mass load TL o.l.
Plassering av port under kassen gir mer room gain, men kommer porten for nær gulvet vil flatene mellom gulv og port/bunn fungere som en forlengelse av porten og gi uønsket avstemming.
Port i frontbaffel vil gi mellomtone-lekkasje fra volumet (spesielt ved 2-veis), denne blir dempet med port bak på kassen (eller under).
Plassering av port er ikke helt likegyldig, ref prosjektet "Pharaoh" fra HiFi Compass hvor forskjellig portplassering ble utprøvd.
På Inselwinds WVT-høyttaler fikk vi en overaskende kortslutningseffekt mellom port og bass pga uheldig trykk-node i langt, slankt kammer. en skilleplate innvendig kurerte dette. Joe Rasmussen og John Dunlavy har uttalt at de er spesielt oppmerksomme på trykknoder (piperesonnans) i lange slanke kasser. På linjekildene vi har laget er det separate kammere for hvert element. Kanskje belte og bukseseler, men hvorfor ikke ;-)
John Dunlavy sitat:
"As an example, some of your readers will be familiar with the term "Thiele-Small parameters." Let's say you have a tall enclosure—tall with respect to its width dimension—and you put, say, a full-range 5" driver dead center along the vertical portion of the column, and you measure the acoustic properties of this system. If you move the location of the driver to one end or the other of the enclosure, then remeasure it, you're going to discover that it will have an entirely different response."



[Hornlyd]

Bytta tilbake 2431 med ArneM mot 2435 (mot et solid mellomlegg).

Så blir det beryllium både hjemme og på hytta



[Motorhome]

Det som Snickers viser er et for lite omtalt tema angående passive filtre og impedanskurve på bassrefleks.
Hvordan reaktive komponenter virker på en reaktiv last.

Veldig enig med deg dær. Det å se hvordan resonans toppene(impedanskurven) innvirker på et bassrefleks portfrekvensen og hva som er den maksimale for at basselementet skal ha bedre kontroll på portfrekvensen. En annen ting er selve spredningen ved forskjellig filtertyper og fasingen mellom forskjellige elementer. Noe som har stor innvirkning på lytteposisjonen og spredningen. Har hørt forskjell på et 18dB butterworth og et 24db faselinært Linkwitz Riley og dets bredere polar spredningsmønster både vertikalt og horisontalt i et D'apollito (WTW) system. Systemet ble også brukt i Dynabel Euforia, som fikk god annerkjennelse. Mye å sette seg inn i hær. Det finnes mere lettfattelig littratur om dette



[Hornlyd]

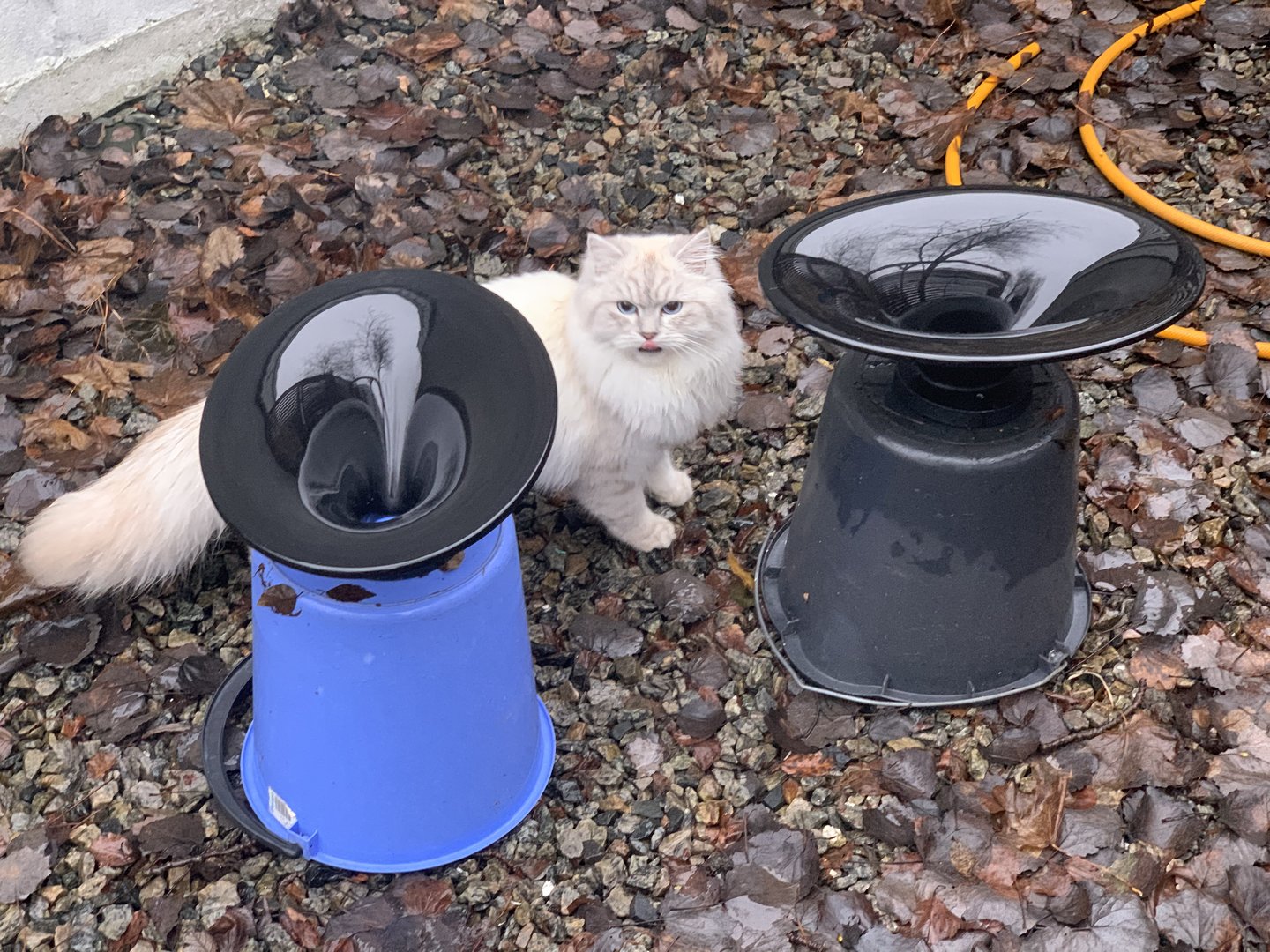

De refoamede og Willy-TS-akkrediterte 8 tommerne ligger trygt i skapet sammen med nyankomne JBL2435 berylliumsdrivere til Autotech E-OS 15 horna. Min delefilterkompetanse er nok ikke god nok til et så eksklusivt prosjekt. Snickers må nok på banen. Mer om dem siden i vinter. Kasser og krybbe skal tegnes grundig. Ligger på hyllen inntill videre.



[Hornlyd]

Så da hopper jeg tilbake til start og gjør ferdig dobbel bassrefleks Lowtherne. De kjøres fullrange uten diskant akkurat slik det er designet. Kun med et sugefilter som kan slås av og på.

Bruker billig 18 mm kryssfiner. Asfaltplater fra Biltema. Limer med gulv og vegglim etter tips på Troels Gravesen sine sider da det selvklebende limet på asfaltplatene med tiden kan løsne. Gulv og vegglimet vil også bidra til demping.

Kommer også til å lime filten mot asfaltplatene med samme lim. Vet ikke om jeg dytter inn litt hvit syntetisk dempeull i tillegg? Innspill?



[Hornlyd]

En kort fredagsøkt.

Hadde litt Meniscus Audio sølv på kobber internkabel liggende siden Impulse H6 dagene i andre halvdel av 2000 tallet.

Ikke det at jeg mener det gjør så mye. Feelgood er det uansett. Dyr driver og dyr kabel. Sølv meg her og sølv meg der.

Solid bygget kabinett med avstivninger, asfalt og gulvlim.

Men utvendig blir det steampunk. Jalla rosa konstruksjonskryssfiner som skal får litt formtre på skjønnhetsfeilene, så skal det slipes, kantene pusses/fases med kloss et par mm. Tilslutt beises kassene med valnøttbeis som de laftede veggene i hytta har fått et strøk med nå.

Driverne skrus på med messingskruer. Og kanskje noen andre harry detaljer jeg ikke har funnet på enda.

Noen som har noen gøyale anti-HiFi tips?



[Hornlyd]

Oppdaget at den innvendige bassporten var montert feil vei. Godt jeg oppdaget det nå

Da er den snudd:



[Hornlyd]

Dette er kanskje litt drøyt?



[Hornlyd]

Tenker kanskje jeg lakker grillen i metall med kobberfarger lakk?



[cbarth1]

Jeg fikk noen til å lage en MLTL simulering av Vifa M21 med skum. F3 34hz, f6 31hz og f10 28hz. Send pm om noen skulle være int.



[Hornlyd]

Lowther dobbel bassrefleks går fremover.

Nå er begge klare for pussing og deretter beising i Valnøtt farge.

Inni er det asfaltplater og Biltema filt limt med gulv og vegglim samt litt hvit syntetisk ull fra noen gamle Dali 104. Terminalene er også fra Dali 104 internkablet med Meniscus Audio sølv på kobber ledninger.

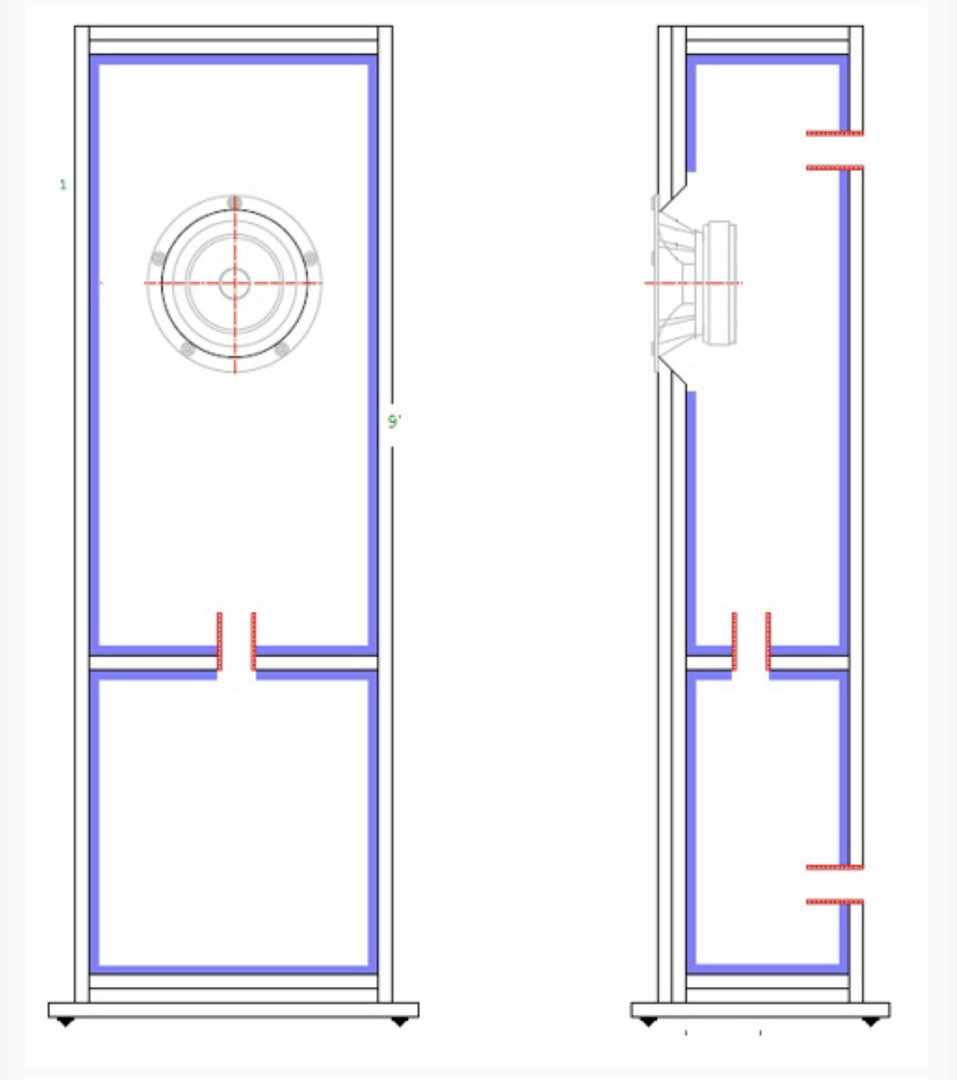

For nye lesere. Her er innmaten. Et ekstra bassreflekskammer nederst som har halve volumet av hovedkammeret:



[Hornlyd]

Skjera?



[Hornlyd]

Kryssfineren er ikke av noen god kvalitet så jeg pussa litt og malte et strøk med dempet sort med pensel. Får være bra nok. Skulle det være behov for ekstra fin finish må jeg lime på tynn mdf eller bjerkefiner. Eller kanskje trekke dem med skai?

Litt røff stil vil trolig funke på hytta.

Mulig jeg rekker å teste dem i kveld



[Steinkare]

Himmel og hav så produktiv du er H E!



[Hornlyd]

Det er en eller to timer i uka. Ikke mer. Tar det over langen.



[Hornlyd]

Jeg liker å lytte litt til egenklangen uten filterkomponenter først. Låter tynt men rent. Kingrexen tar ikke bort så mye diskant jeg fryktet.



[Hornlyd]

Det var dette jeg forventet med 16 Ohm og sølv voicecoil iht hva Nelson Pass har sagt. Mye smoothere oppover.

Det er mange som har meninger om mangt men ikke så mange som tester i praksis.



[Hornlyd]

Toe in en snau meter foran hodet gir dette resultatet. Gikk over til 1/6 glatting da det ikke er noen voldsomme ujevnheter jeg trenger å se.
(Fortsatt helt filterløst)



[Hornlyd]

Med og uten et saftig baffelstep filter:



[Hornlyd]

Enda saftigere!!



[Hornlyd]

Prøvde med et lite notch filter på 8K men droppet det, ga så lite utslag selv uten motstand.

Med toe in og måling i lytteposisjon

fikk jeg til dette:



[W.Sand]

Med variabel motstand på BSC kan du tune HF-tilten fritt.



[Hornlyd]

Så tester vi 2A3



[Hornlyd]

Med variabel motstand på BSC kan du tune HF-tilten fritt.

Har du oppskrift?
Mener å ha sett at Bob Brines lagde et.

Utfordringen her er at konstruksjonen strengt talt trenger baffelstep både oppe og nede.



[Hornlyd]

2a3 blir for svakt med det feite baffelstep filteret.

2a3 er IMO best egnet for lettdrevne bakladede horn eller som dedikert mellomtone/diskantforsterker til horn eller andre lettdrevne konstruksjoner.



[Hornlyd]

Dytta dem lenger mot bakvegg. Dvs skapene er 60 cm dype og har åpen duk. Bak dem igjen er det 4 stk 100x150 cm RPG trykkbaserte bassfeller i metall som er 14 cm tykke.

Med en kraftigere forsterker ble det bedre.



[Hornlyd]

Dytta dem lenger mot frontveggen. Dvs skapene er 60 cm dype og har åpen duk. Bak dem igjen er det 4 stk 100x150 cm RPG trykkbaserte bassfeller i metall som er 14 cm tykke.

Med en kraftigere forsterker ble det vesentlig bedre.

Dobbel bassrefleksen leverer faktisk ganske dyp bass men man kan ikke spille skikkelig høyt.

Jeg tror også at de profiterer ytterligere på tettere plassering mot vegg.

Dette er høyttalere er supre i små rom. Ikke noe for store stuer. Ergo, ikke nok headroom for hytta.
