Prosjekt hytteanlegg "off grid hifi"

[Hornlyd]

Her detter jeg av??


Dobbel bassreflekskassa har:

32 liter øvre kammer

16 liter nedre kammer

Er forbundet med en bassport mellom kamrene og har hver sin bassport (alle tre portene er ø50x70mm lang)

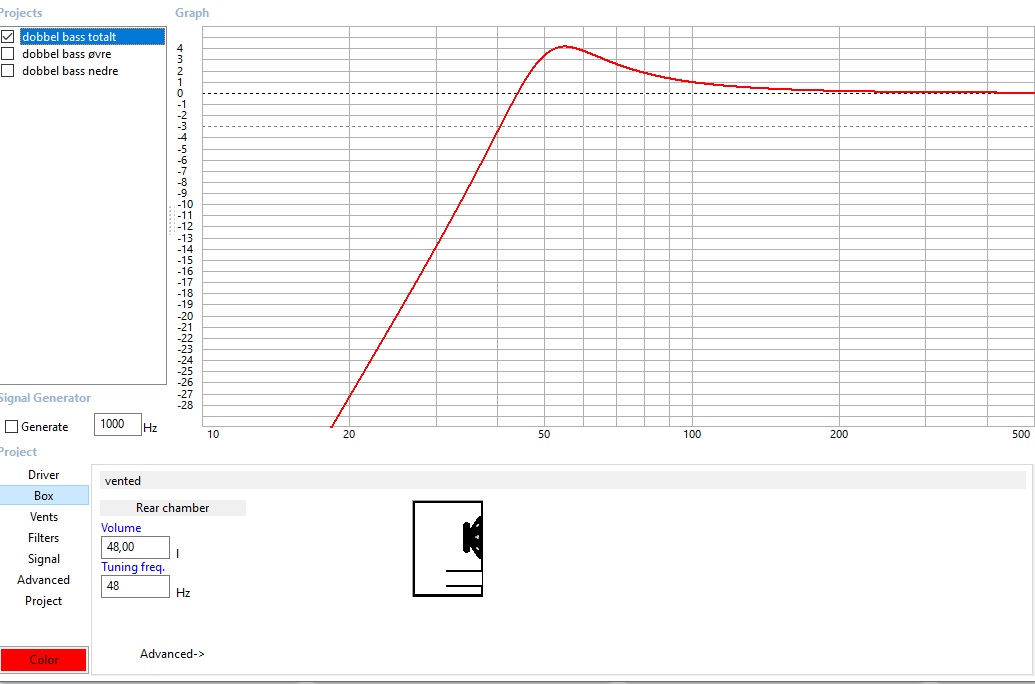

la inn to porter på totalsimuleringen



[Hornlyd]

Det må bli en lavere kasse. Og med 18Sound horna delt ved 2200 Hz. Får rett og slett mer detaljert lyd enn med fulltonene.

Vanlig bassrefleks. H74xB34xB24 = Drøye 40 liter med 19 mm etter at diverse som stjeler plass inni er trukket fra.

Da får jeg old school lave litt brede og grunne monitorer. Plasseringsvennlig og konegodkjent. Lurt å få bassmellomtonen vesentlig lavere også.

Er imponert over XT120 hornet. De lager magi av rimelige 1» kompresjonsdrivere.



[Syncrolux]

Når det gjelder invertere og ladere, så er det vel Victron som er kongen på haugen, men gjør deg selv en tjeneste og hold deg til rene sinusinvertere. De. med modifisert sinus er ikke snill med påkoblede apparater.

Johan-Kr

Tenkte bare jeg skulle følge opp denne litt.

Modifisert sinus fungerer fint på de fleste LED pærer. IKEA sine smartpærer liker det ikke, og bråker noe sinnsykt. Støvsugeren og vannpumpa mi funker fint, men kjøkkenventilatoren er ikke happy. Konklusjonen er vel at ren sinus er det man må ha uansett.

Jeg har klart å kverke TO ren sinus invertere fra Skanbatt kjøpt på Hyttetorget. De har ikke sikringskretsløp som fungerer, og de tåler heller ikke motorlast. Makan til skit. Og som ikke det er nok så er Hyttetorget ikke særlig serviceinnstilt. Generelt inntrykk av Hyttetorget er at de selger overpriset ræl...

Vel vel. En Victron inverter er på vei nå! Jeg takker også for at jeg ble tipset om nettbutikken til Sparelys, den var ukjent for min del.

Men noen hifi på hytta blir det nok ikke for min del i første omgang, bortsett fra hodetelefoner. Per nå så består hytteanlegget av mobiltelefon og Sennheiser HD600.



[Hornlyd]

Trenger 12 volt GU10 lyspærer til leselys? Hvor får jeg tak i det de nærmeste dagene? Skal på hytta i romjula og rekker ikke lang internettlevering.



[Hornlyd]

Tilbake til hyttehøyttalern.

Jeg klarer ikke å forsone meg med mellombassdippen i konvensjonelle høyttalere pga høyt plassert element og gulv kansellering.

I og med at jeg har slappe 10 watt til rådighet så må det være lettdrevent.

Jeg kjøpte en MDF plate på Byggmax til kr 180 nå. Den holder til følgende konstruksjon som er snaue 90 cm høy og drøye 45 cm bred.

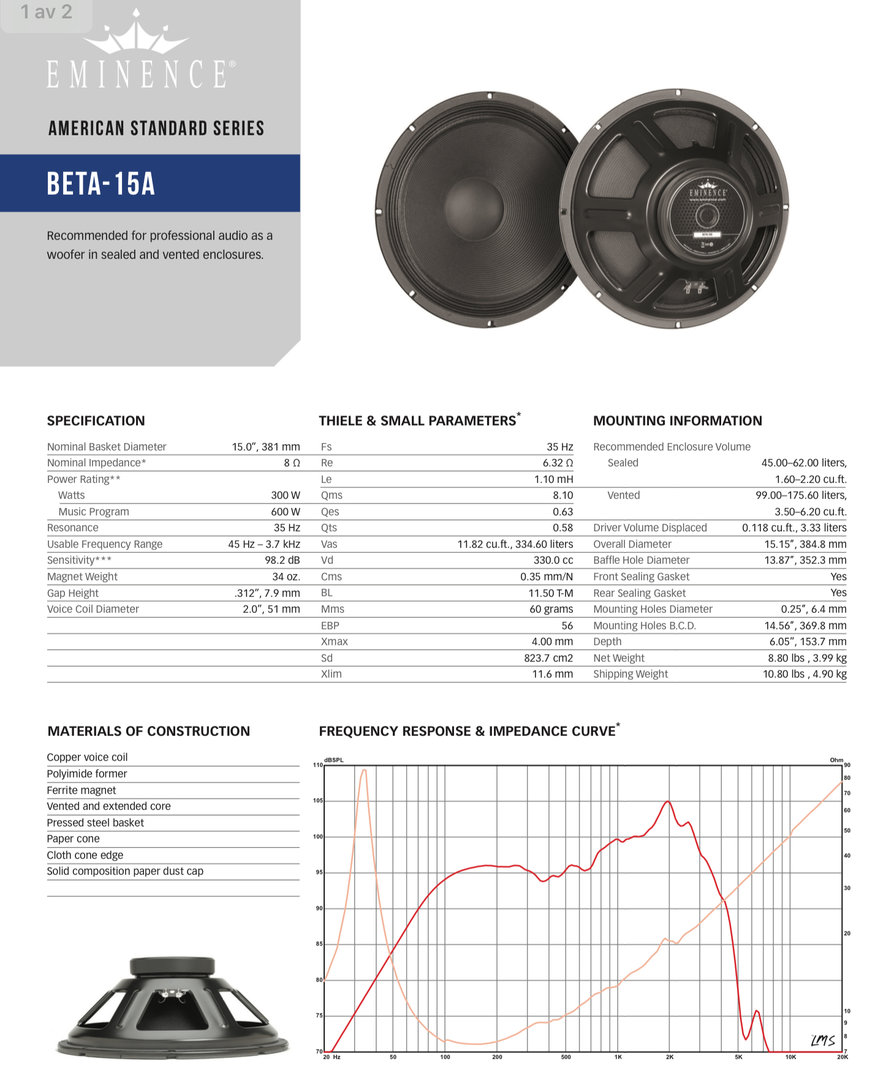

Har Eminence Beta 15. Her må QTS økes med en motstand.

Har også Markaudio Alpair 5.2 som jeg har god erfaring med (Ref Pure Audio klonen).

Også har jeg et spann med restemaling: Jotun Dempet Sort

Dette blir et høyttalerpar som koster meg under 3000,-.

Skal lage det så kompakt som mulig og hvis de til daglig på hytta står opp mot veggen så godtar kanskje interiørministeren det?



[Syncrolux]

Åpen baffel? Kanskje ikke helt fasiten når det gjelder effektivitet i bassen?



[Syncrolux]

Trenger 12 volt GU10 lyspærer til leselys? Hvor får jeg tak i det de nærmeste dagene? Skal på hytta i romjula og rekker ikke lang internettlevering.

Hvor holder du til da? Hyttetorget (som jeg ikke liker...) har slike pærer i butikk ser jeg.

Tilgangen på 12V belysning er noe av grunnen til at jeg gikk for 230V på hytta.



[Hornlyd]

Åpen baffel? Kanskje ikke helt fasiten når det gjelder effektivitet i bassen?

bare å guffe på med høy QTS



[Hornlyd]

Hvor holder du til da? Hyttetorget (som jeg ikke liker...) har slike pærer i butikk ser jeg.

Tilgangen på 12V belysning er noe av grunnen til at jeg gikk for 230V på hytta.

Hytta er på «vidda» i Sør Fron. Da er Hyttetorget på Hamar langs E-sæks gullegodt



[Hornlyd]

Åpen baffel? Kanskje ikke helt fasiten når det gjelder effektivitet i bassen?

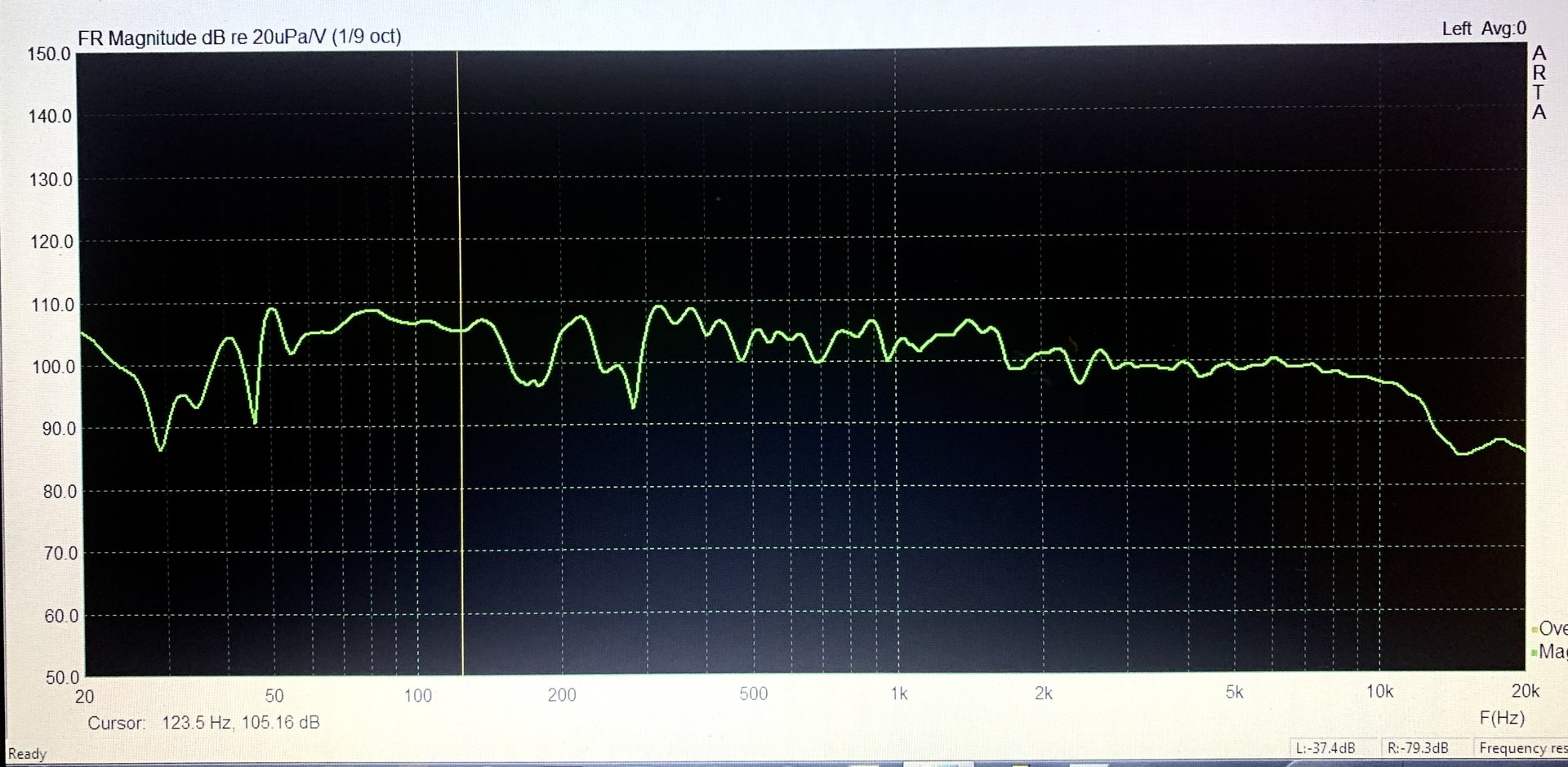

sjekk innlegg #185 og se måling. Kan spille OK høyt også.

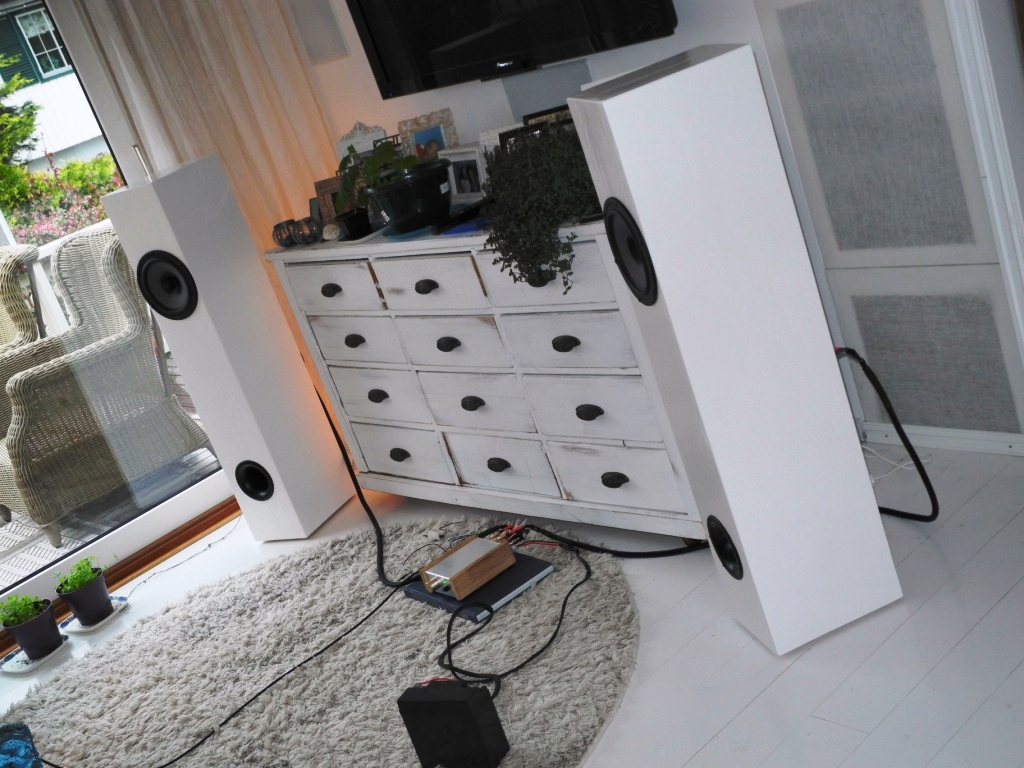

DIY åpen baffel - Pure Audio Project Duet 15 Prelude klone

Skulle gjerne hatt en arbeidsbenk:

www.hifisentralen.no

se kommentaren til toonz i innlegg #191 også



[Syncrolux]

Ser jo veldig bra ut det der. Hva er følsomheten på de egentlig ?



[Hornlyd]

Ellers så synes jeg Vifa 8 tommern kanskje er litt for «HiFi». Men den er jevn, lett å jobbe med og leverer ordentlig dypbass.

Synes vel det er mer snert/magi i Vifa C17 (Impulse H6 kloner, Dali 104, minste til Audio Note osv)

Jeg har en liten mistanke om at MMS er et viktig parameter for meg?

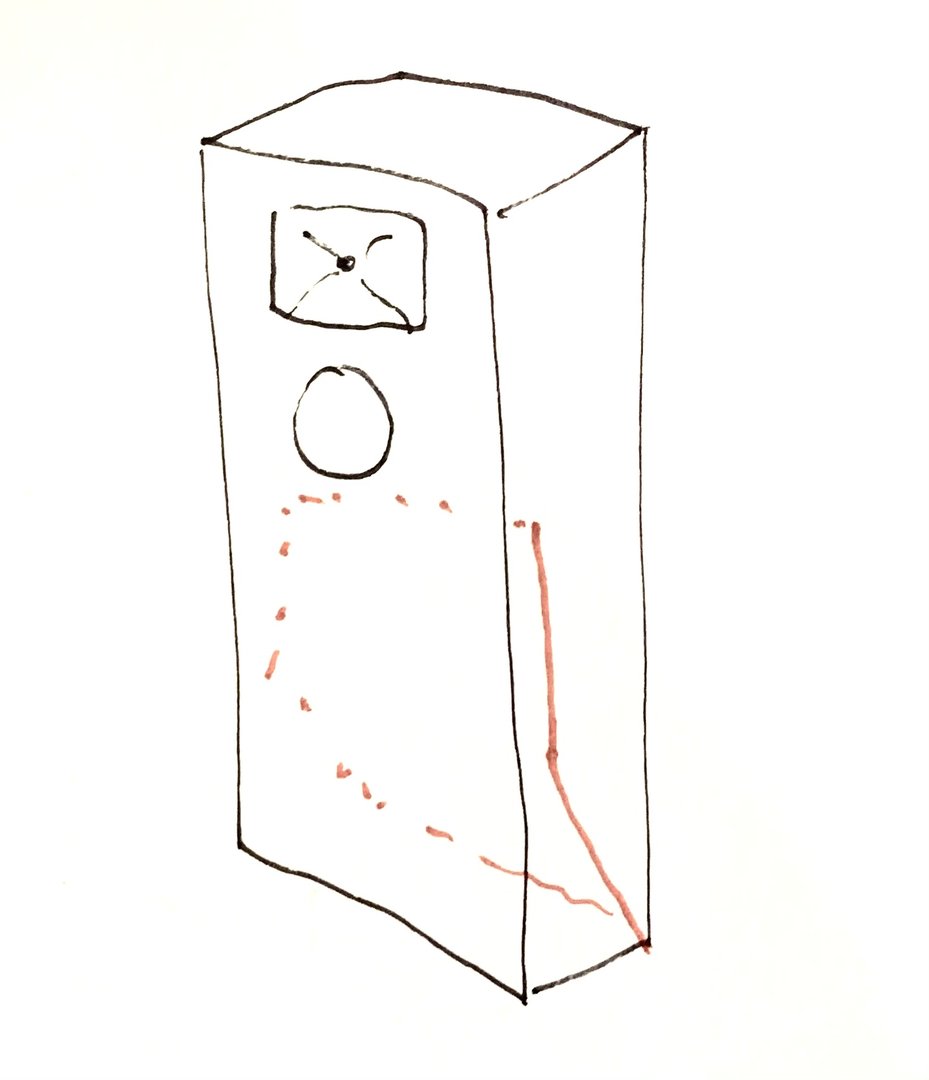

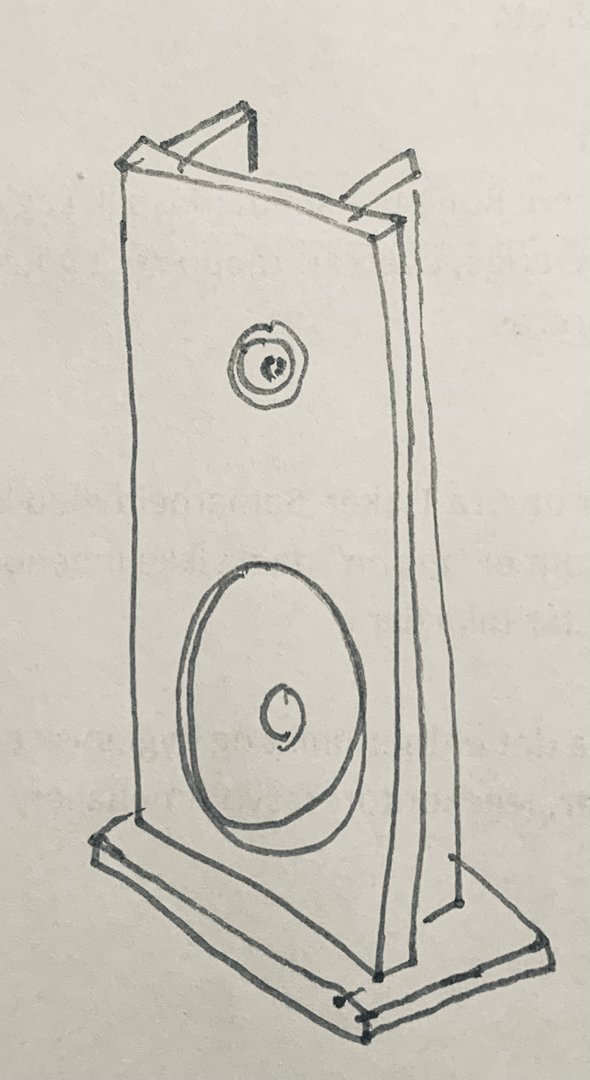

Skal lage et Impulse H6 kabinett «på tvers» med horn:



[cbarth1]

Det går helt fint, jeg gjorde det samme med mine for å få plass til Seos 8. Bare hold tverrsnittet identisk hele veien.



[Hornlyd]

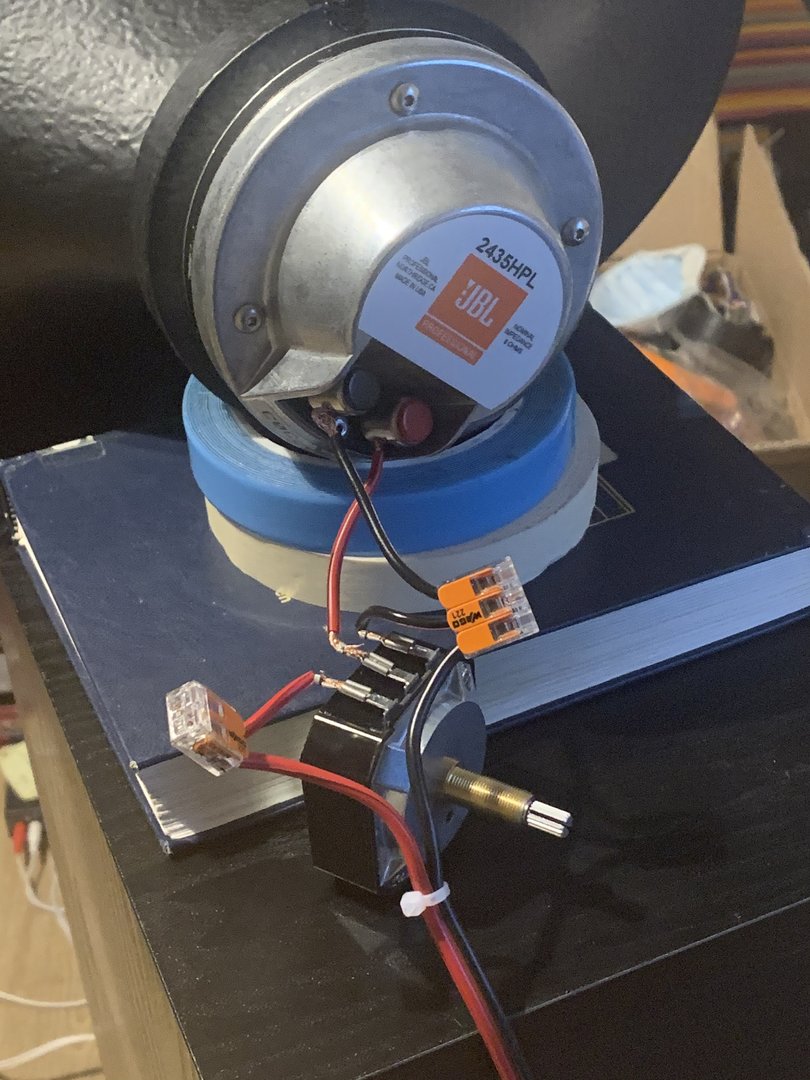

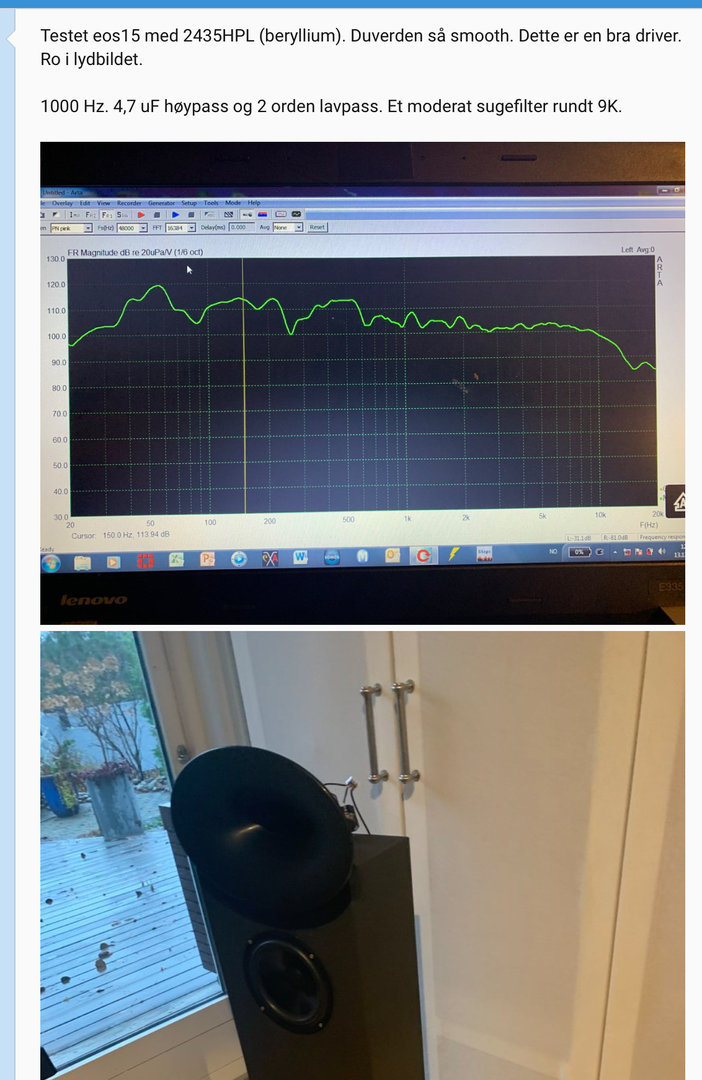

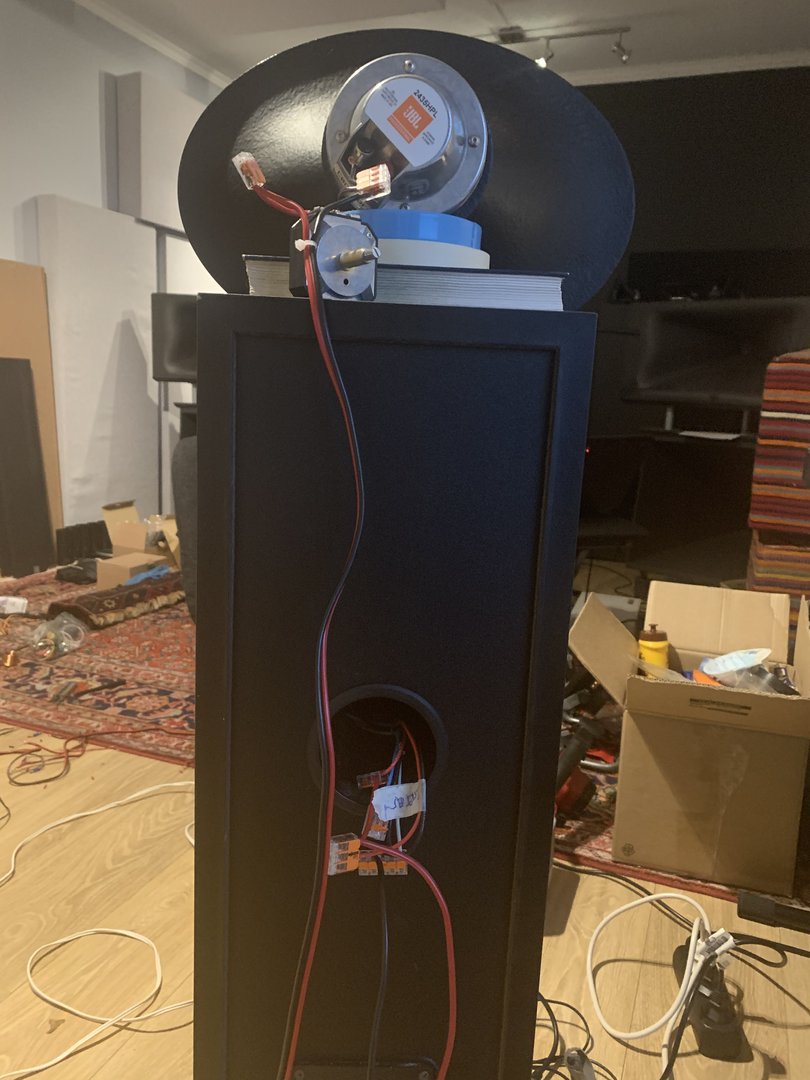

Funderer litt på å prøve EOS15 med 2435 (beryllium) delt ved 800 Hz i OB. Tåler de det? Toto bruker dem visstnok og da deles de ved 1000 Hz:

https://jblpro.com/en/site_elements/vt4889-spec-sheet



[Hornlyd]

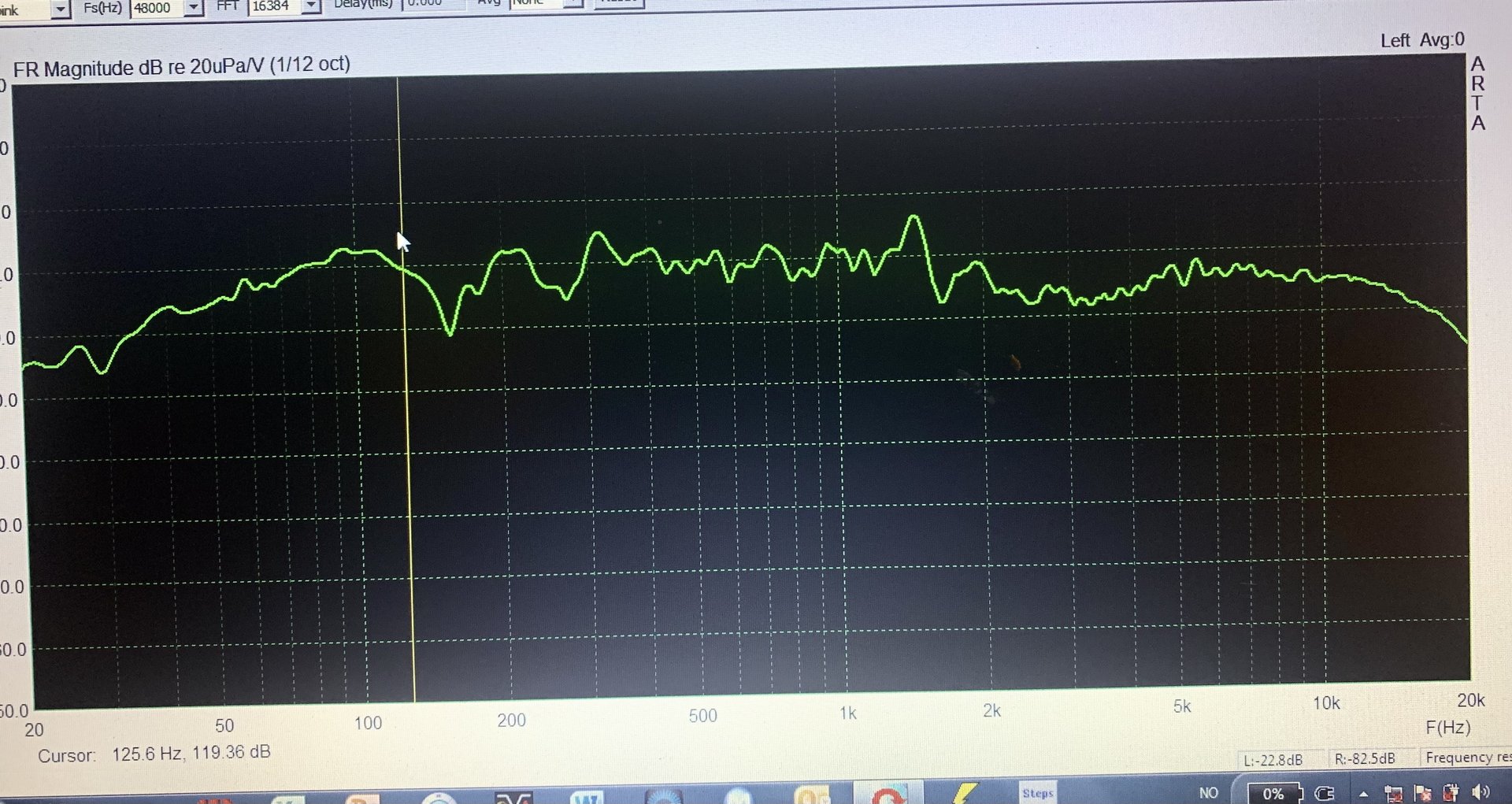

Det er ikke tvil om at dette er det beste fra 1000 Hz og opp hittil:



[Hornlyd]

Og med lite watt så blir det best bass i OB ja.

Men jeg er skeptisk fra 400-1000 Hz:



[Hornlyd]

Mulig at en treveis løsning er tingen:

OB bass opp til 3-400 Hz
Vifa C17 mellom
EOS15 med JBL beryllium fra 1000 Hz og opp



[Hornlyd]

Ser jo veldig bra ut det der. Hva er følsomheten på de egentlig ?

Følsomheten på de små dipolene er nok rundt 85 dB men det er en svært lett last

Dette kjenner vel du til. Tar man hensyn til baffelbredde, dipolpeak og bassens Q verdi så er det mulig å sy sammen et enkelt passivt delefilter med svært godt resultat.



[Hornlyd]

Oks81, vil du forklare hvordan jeg øker qts på beta 15 driverne? Er det bare å sette inn en seriemotstand? Hvordan vil klasse T ampen takle det?



[oks81]

Ja, du øker Qts med å sette motstand i serie.
Dette fordi lave dempefaktor forsterker eller seriemotstand øker Qes som sekundært øker Qts.
Mattematikken for dette finner en på wikipedia, da en i realiteten bare økre Re med en motstand i serie.

Da vil summerende impedans gå opp, en T-amp blir mer glad da den ikke trenger levere like mye strøm, men den har begrenset spennignssving så effekten ut av den blir litt begrenset.

Jeg ville aldri kjørt en driver i OB helt fra bass og til 1000hz.
Det vil kreve så motstridende egenskaper fra driver at det kan ikke gå særlig bra, evt er det meget heftig DSP bruk.

Du har funnet en Alpair fulltone som du liker, har bygget et par OB som falt i smak, hva med å forsøke med et par 15" som kanskje er litt bedre enn Alpha og Beta?



[oks81]

Til OB bass skulle en gjerne ønsket veldig lav mms, veldig høy Vas, samt sterk magnet men veldig liten spole som resulterte i ønsket Qes -> Qts.

Slikt er jo ikke hverdags vare...
Men gjerne funne finne noe med noenunde specs og kjøre på med diger spole, gjerne med litt DCr, det skader faktisk ikke.

Tilfeldig og kjapt plukka.

OMEGA PRO-15A 15

High power driver for pro audio as a woofer in vented enclosures. Also suitable for horn loading and scoops.

www.eminence.com

Ellers brukte vel Lowther gutta GPA 416 i en konstruksjon men finner den ikke igjen på nett.



[Hornlyd]

En mer følsom løsning. Allikevel vrenger det i Kingrex T-ampen.

Konklusjoner:

- Kingrex T-Ampen er for svak, jeg går opp et hakk i T-amp ligaen. Bruker ikke så mye mer strøm.

- Vifa C17 med ca 10 gram MMS er litt kjappere enn M20 8 tommern, liker det bedre og lettere å drive

- bassen i Dali 104 er veldig bra, fase/summering/fantomsenter er ikke så bra, diskanten er også ørlite grovkornet

- Dali 104 kassene er konevennlige

- Dali 104 testes med diverse diskanter

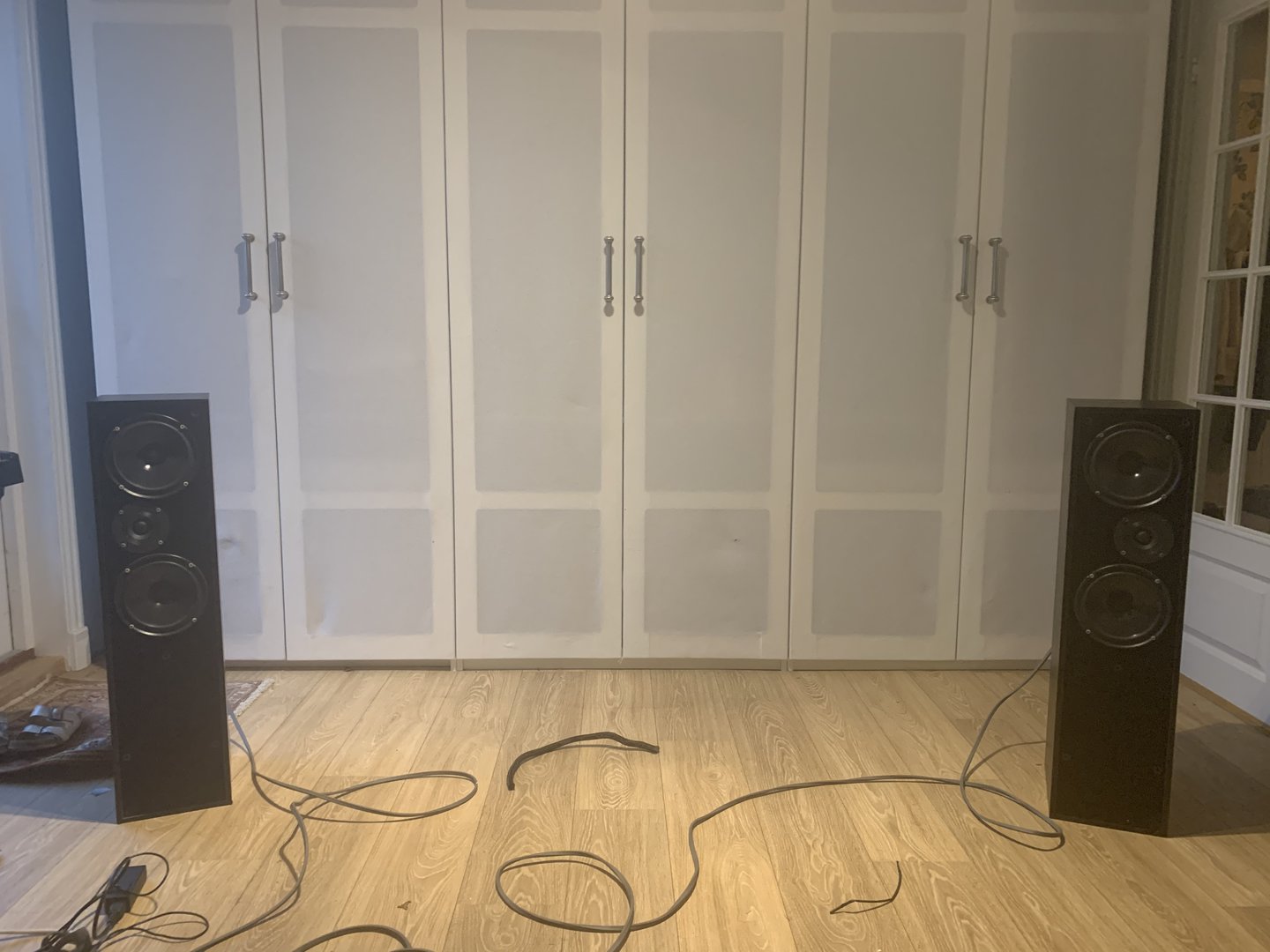

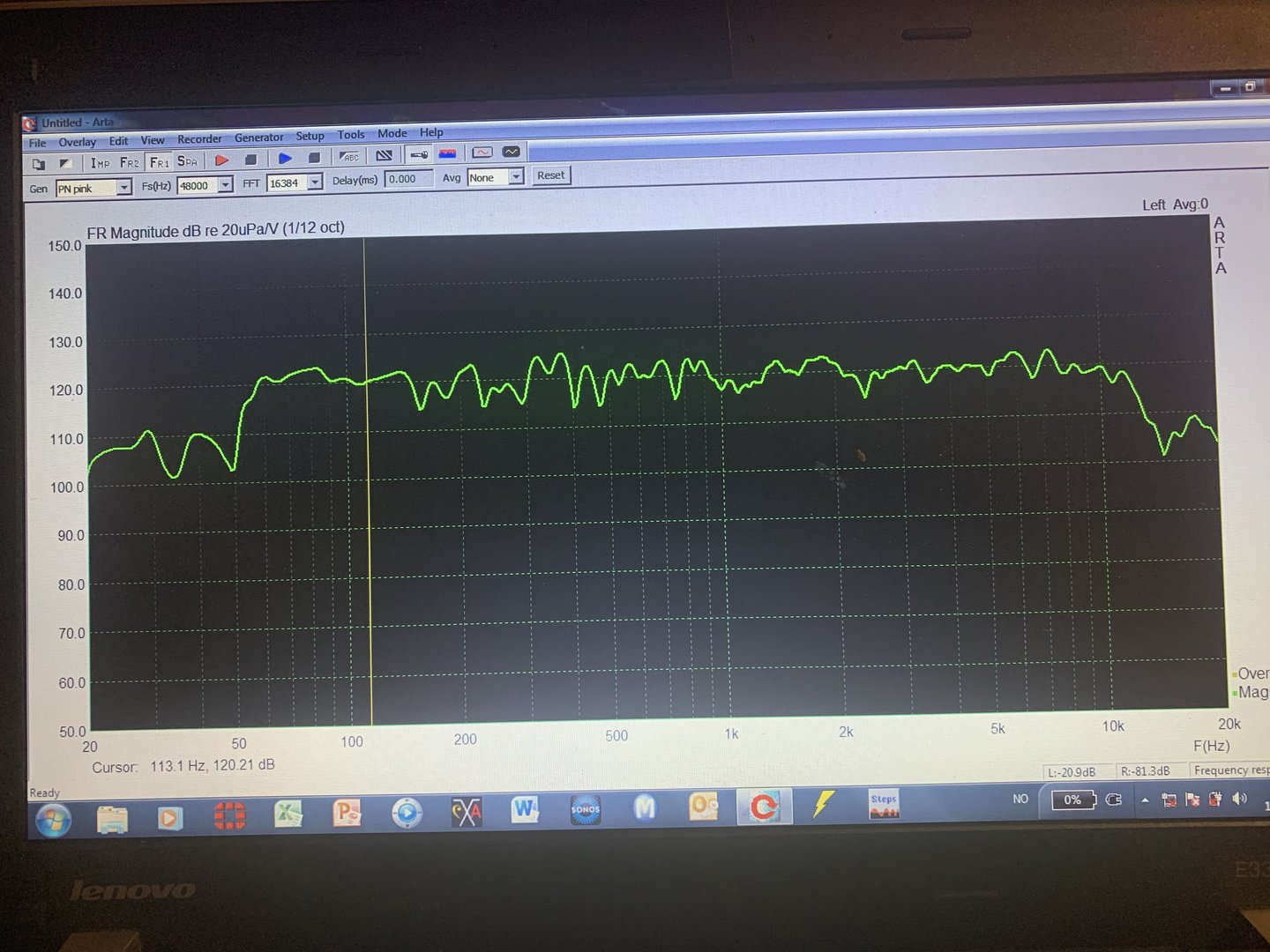

Dali 104 urørt:



[oks81]

Kjekt å se måling av klassikerne
Er vel skole eksempel på hvordan frekvensresponsen bør være på høyttaler med domediskant og deling 3k.
Hadde tatt Daliene rett på hytta og brukt byggepengene på Amarone!



[ArneM]

Hyggelige minner hver gang jeg ser Dali 104
Må ha solgt hundre par i min tid på Klubben ......
Spillte fletta av mange respekterte disse .



[W.Sand]

Stort potensial i disse ja. Har selv et par på slaktebenken. ( det ska bli kåtteletta, pøls og steik). Litt reisverk i kabinettet, nye diskanter og trimmet filter, så er hærverket på plass.



[Hornlyd]

Jeg er Vifa C17 fan.

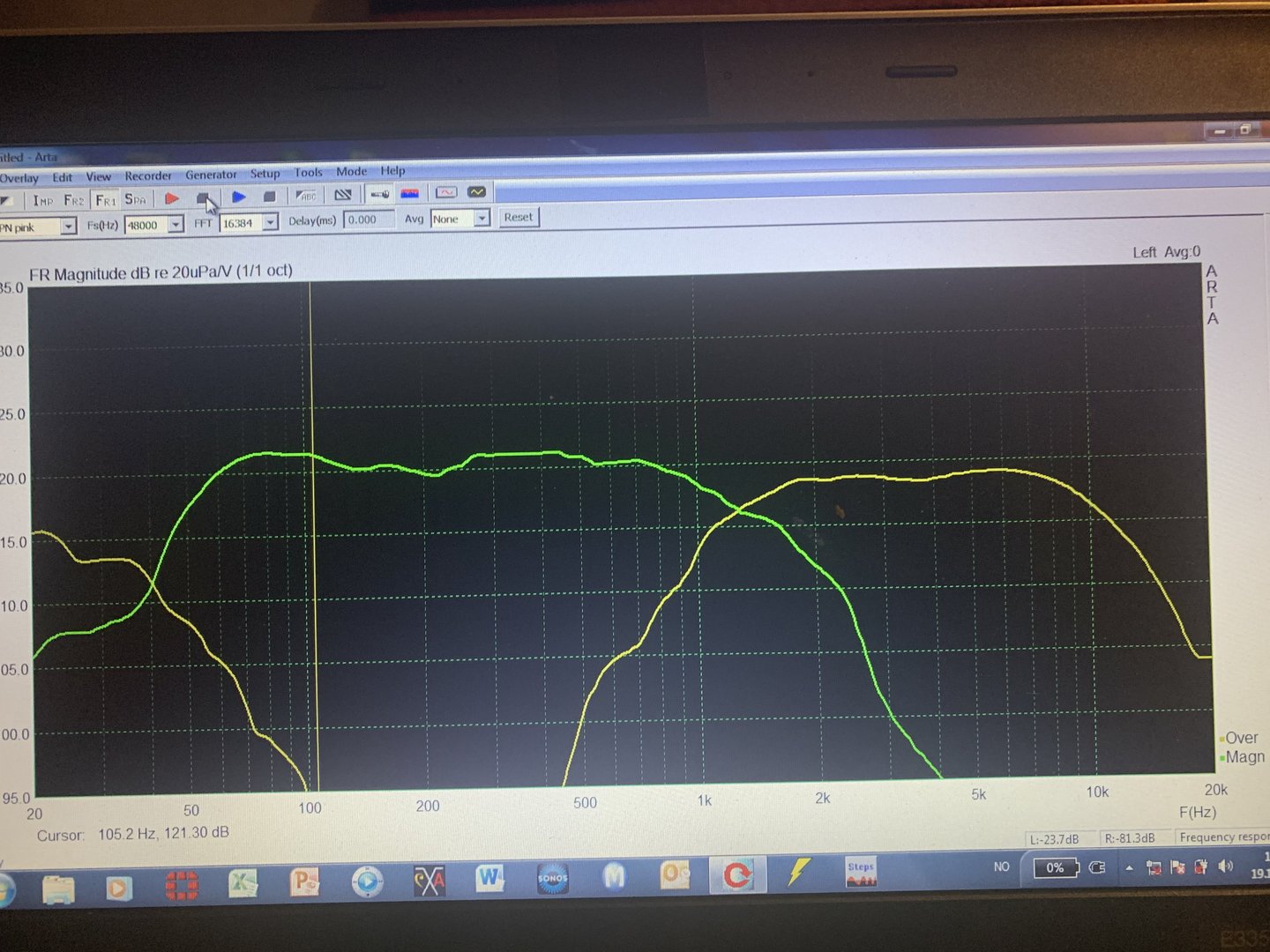

Delt på 1K så funker det suverent.



[Hornlyd]

Dette her blir svært bra

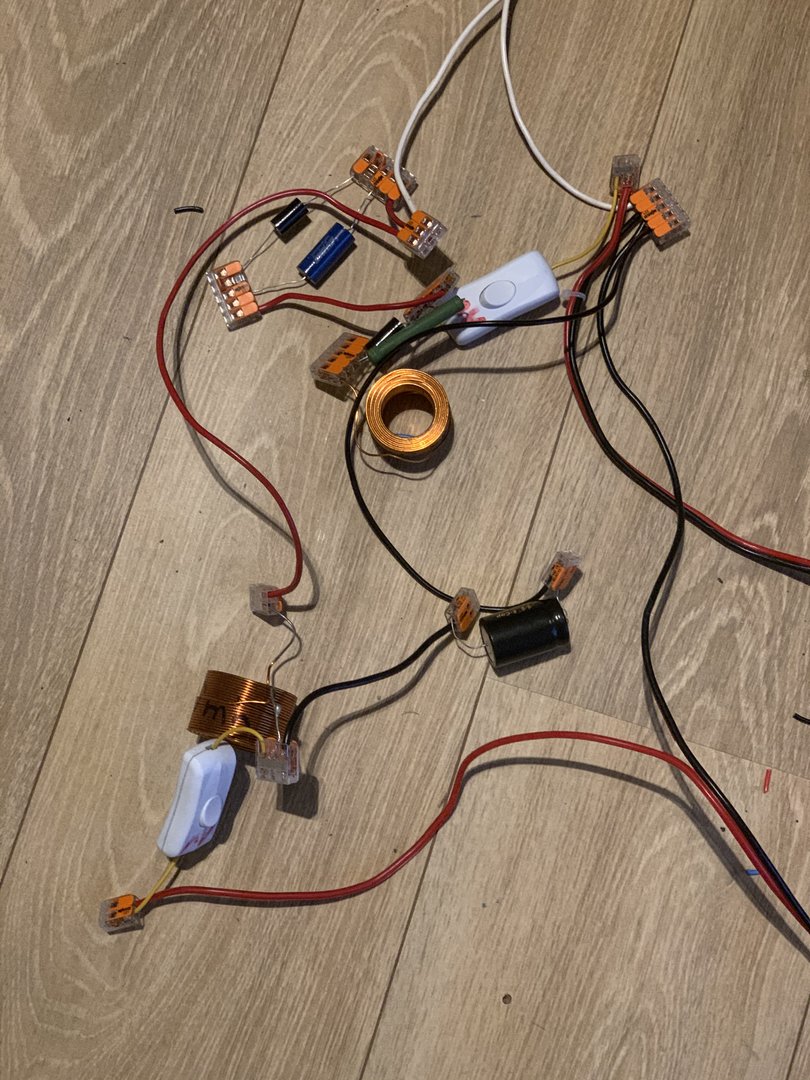

[Hornlyd]

Litt småjustering. Utrolig bra. Tror ikke jeg trenger diskant-tweaking over 12-13K. Er dauhørt uansett??

Willy! Har du noen kasse fikse tips? Mellombassene må tettere mtp loobing (selv om jeg ikke hører noen problemer). Tenkte å ta kassene på bordsaga og lime/skru på ny front? Hvordan tenker du å stive av?



[Hornlyd]

Da er neste trinn og finne «verdens beste» t-amp forsterker som går på 12-24 volt DC. Den må være sterkere enn Tripath 2020.

Litt synd fordi Kingrex forsterkern låter «High End» hvis jeg kan bruke et slitt uttrykk. Kevlar bruker flere av dem i sitt aktive oppsett på Ale berylliumsdriver. Har også selv brukte den på diskant i hornriggen. Kjekk og ha uansett.

3116 chip er mer enn sterk nok. Det finnes sikkert mange alternativer.

2050, som er utgått, har jeg brukt på dette hytteanlegget som jeg har vist tidligere. Den låter bra og trekker lite strøm:

"Sure Electronics 2x100W at 4 Ohm TK2050 Class-T Audio Amplifier Board Only" from www.parts-express.com!

Sure Electronics 2x100W at 4 Ohm TK2050 Class-T Audio Amplifier Board Only

www.parts-express.com



[Hornlyd]

Lurer litt på om at det ikke er «farlig» å gå opp i size? Det er jo ikke noe tomgangsstrøm som renner ut?

Disse virker litt mer seriøse enn den gjengse eBay amp?

TPA3255-2CH-260W | 3e Audio

www.3e-audio.com



[Hornlyd]

Fant ut her at 9-24 volt forsterkere er rimeligere produsere:

Hifimediy T1-M TK2050 9 - 24V Tripath Class-T Amplifier | Hifime Audio

We made the T1-M to power from low voltages and to be in the same category as the TA2020 and TA2022 while using the better sounding TK2050 chipset.

hifimediy.com

Kanskje heller biampe?



[Hornlyd]

Muligens den best egnede 10-27 V DC

Order the Sure Electronics AA-AB32174 Amplifier module

Buy the AA-AB32174 online at SoundImports ✓ Same day shipping ✓ Low shipping rates

www.soundimports.eu



[Hornlyd]

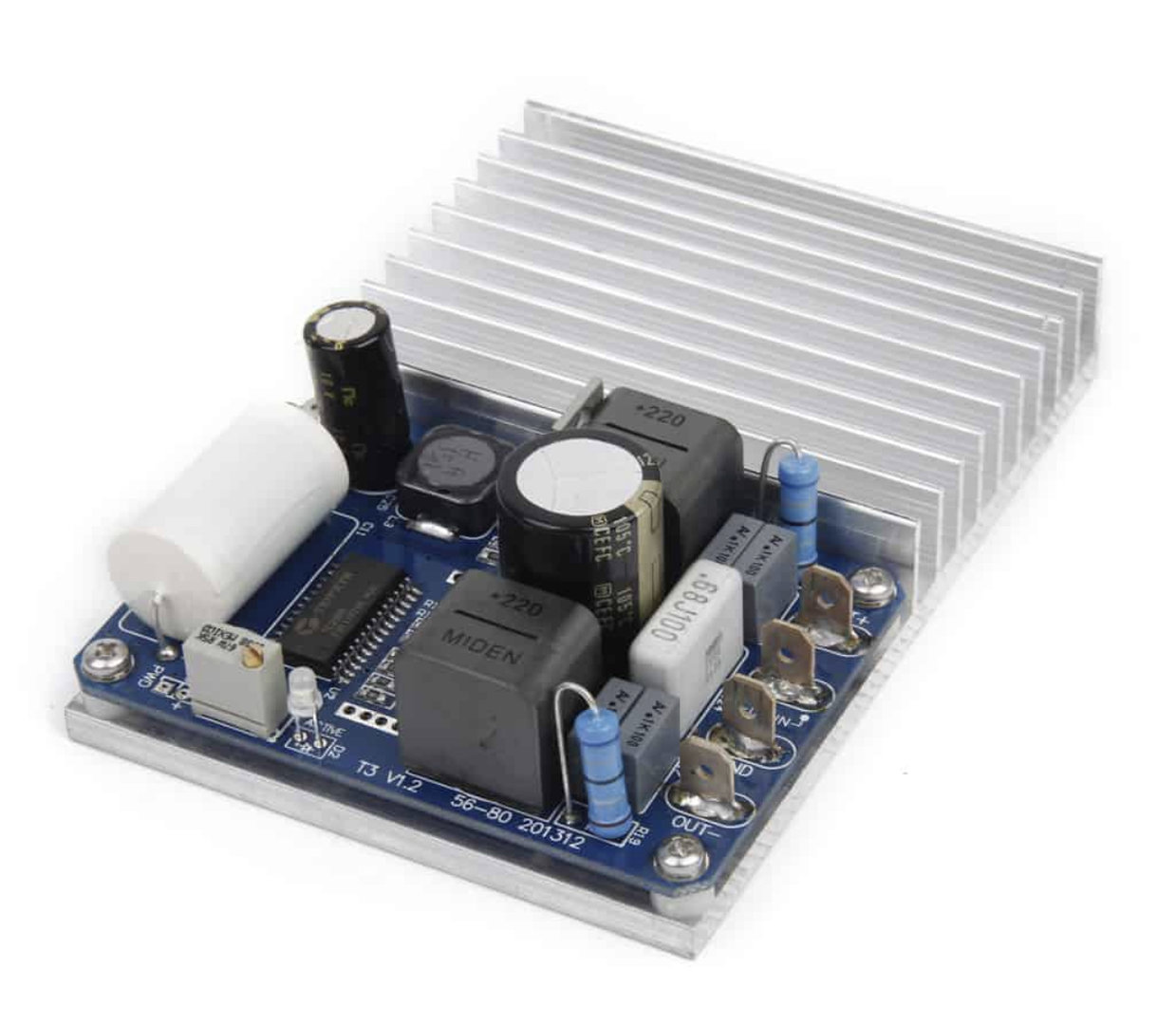

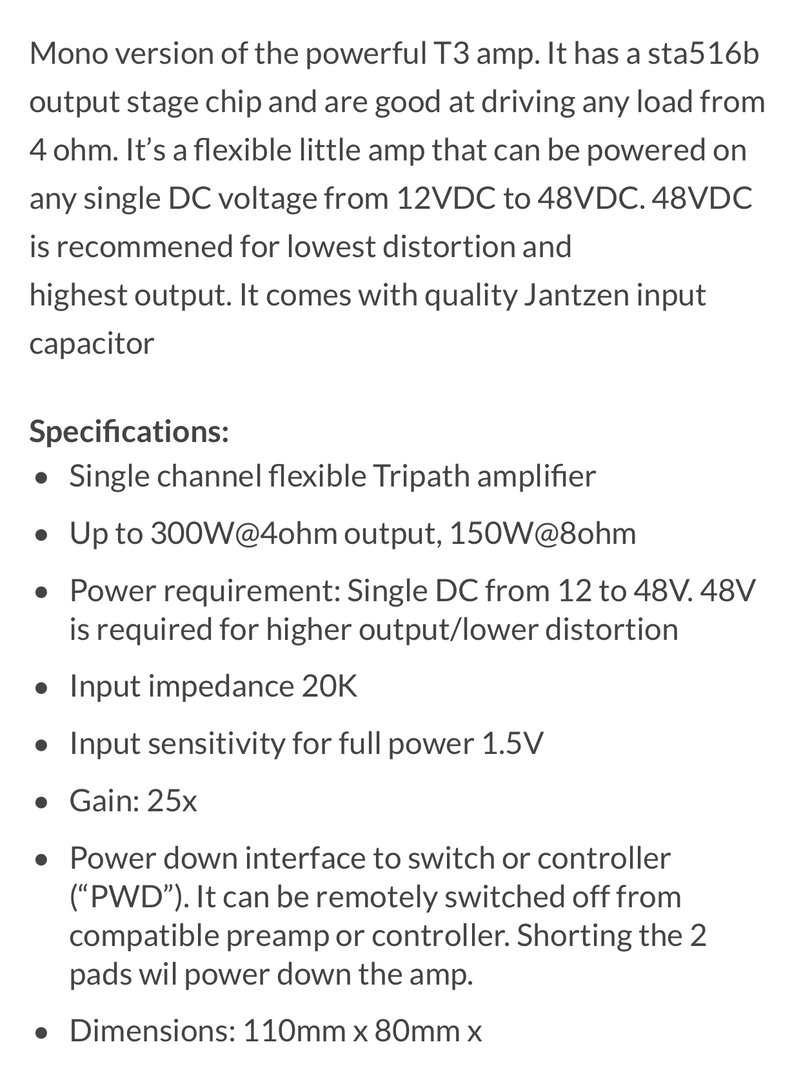

Her fant jeg et supert alternativ. Bestilte et par.

Monoblokker som tar 12-48 Volt DC.

Spesifisering av watt er fantasiwatt. Tipper det er 30-40 ekte watt ved 48 volt og 10-15 watt ved 12 volt.

Rørfolket burde absolutt prøve sånne forsterkere da de er så tyste som det går an å få til.

Legg merke til at det er Tripath chip. Tripath finnes ikke lenger og er etter sigende den mest vellydende (det er også Tripath i Kingrex).

Monterer et stk i/på/bak/under hver høyttaler.

Hifimediy T3 mono TK2050 amp, Jantzen caps - Hifime Audio

2X300W@4OHM TK2050: TC2000 + STA516

hifimediy.com



[W.Sand]

EVALAUDIOMA12070PTOBO1



[Hornlyd]

Hvis jeg bygger et lite kabinett med 3 eller 4 stk moped batterier fra Biltema som er seriekoblet til 36 eller 48* volt og lader disse hjemmefra. Da får jeg turboboost til aktiv lytting. Nødvendig? Unødvendig?

*48 volt? 4 mopedbatterier kan fort bli 54 volt. Trenger koblingen en «voltbegrenser» da for ikke å ødelegge forsterkerne?



[Fenalaar]

Hvis du skal ha dette på en hytte med bare 12V, så kan du bruke en dc-dc-converter for å få 24 eller 48V etter behov. Jeg ville også vurdert å bruke en bilstereoforsterker....

Johan-Kr



[duc916]

Hvis du skal ha dette på en hytte med bare 12V, så kan du bruke en dc-dc-converter for å få 24 eller 48V etter behov. Jeg ville også vurdert å bruke en bilstereoforsterker....

Johan-Kr

Hånd ! Jeg ville ha sett på en dc-dc konverter før ekstra batterier. Det er klart, har du bare feks et 60 ah batteri, så er det vel uansett litt snaut over lengre tid (?)



[Hornlyd]

Da er det nok lurt å være fornøyd med 12 volt
Naboen på hytta har Seas MLTL med 2050 stereoampen på bildet over koblet til et enda spinklere solcellesystem og det spiller som bare det.



[Hornlyd]

Volumkontroll?
Preamp?
Impedanse matching?

Inngangsimpedansen er 20K
Bruker iPhone/iPod som kilde


Er blå Alps volumkontroll godt nok?

Eller bør jeg ha TVC eller lignende?

Amazon.com

Passive Preamp Permalloy 600:600 Audio signal Transformer Control volume output | eBay

Find many great new & used options and get the best deals for Passive Preamp Permalloy 600:600 Audio signal Transformer Control volume output at the best online prices at eBay! Free shipping for many products!

www.ebay.com



[Hornlyd]

Eller kanskje tilsløre lyden med en sånn:

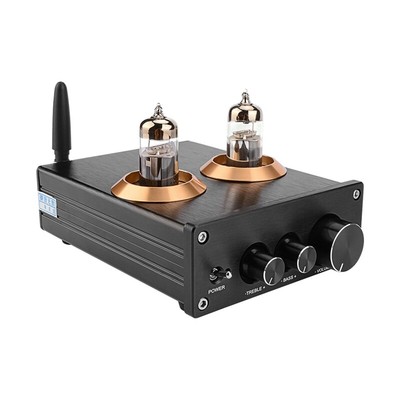

Buffer HiFi 6J5 Bluetooth 4.2 Tube Preamp Amplifier Stereo Preamplifier with W2E | eBay

Find many great new & used options and get the best deals for Buffer HiFi 6J5 Bluetooth 4.2 Tube Preamp Amplifier Stereo Preamplifier with W2E at the best online prices at eBay! Free delivery for many products!

www.ebay.co.uk
