Prosjekt hytteanlegg "off grid hifi"

[Hornlyd]

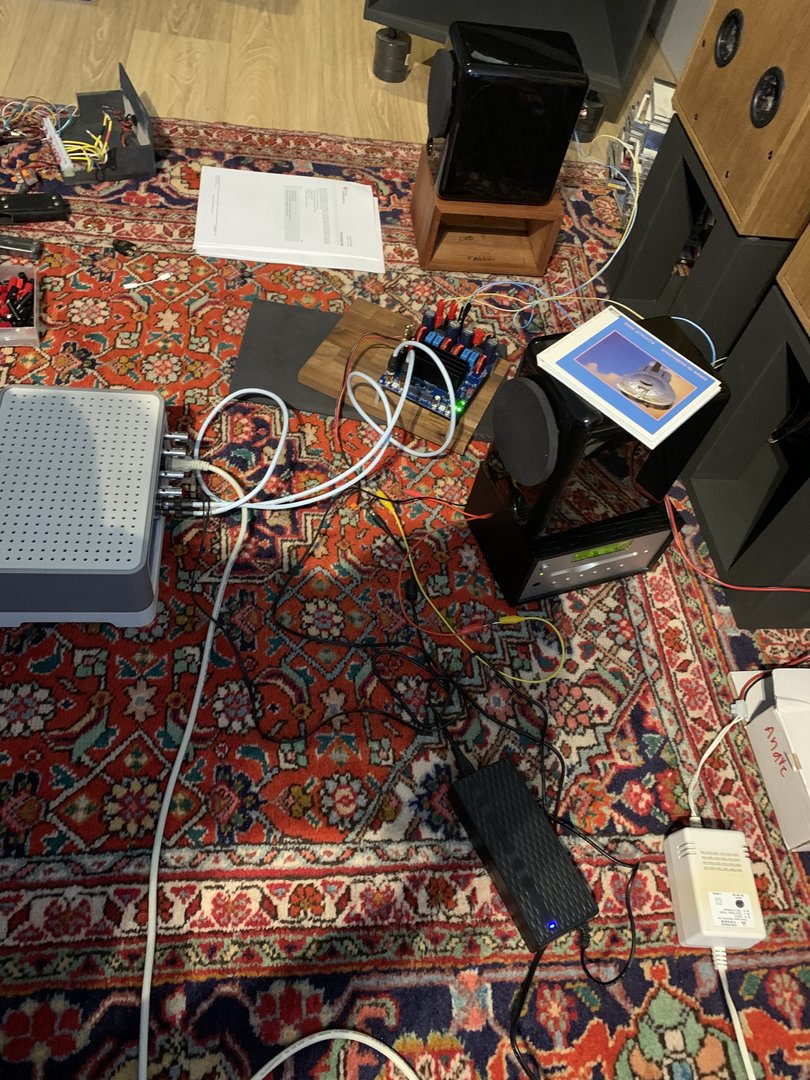

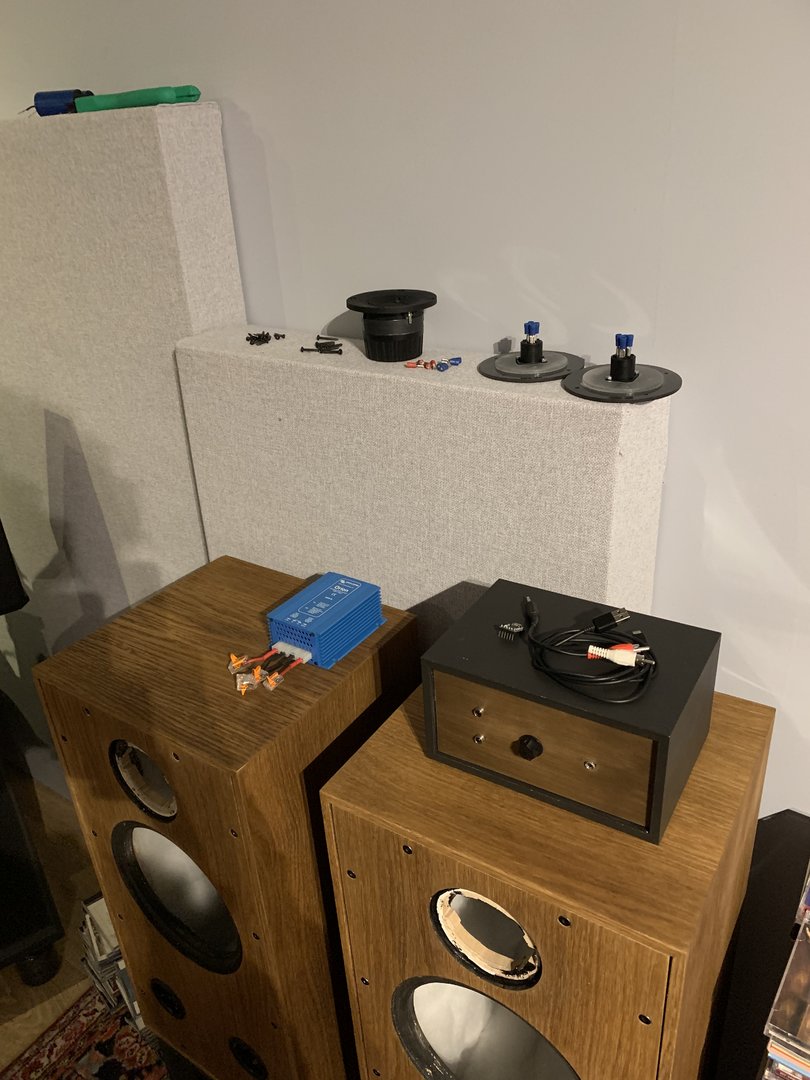

Ikke mye som står igjen med Farting Speaker riggen nå:



[Hornlyd]

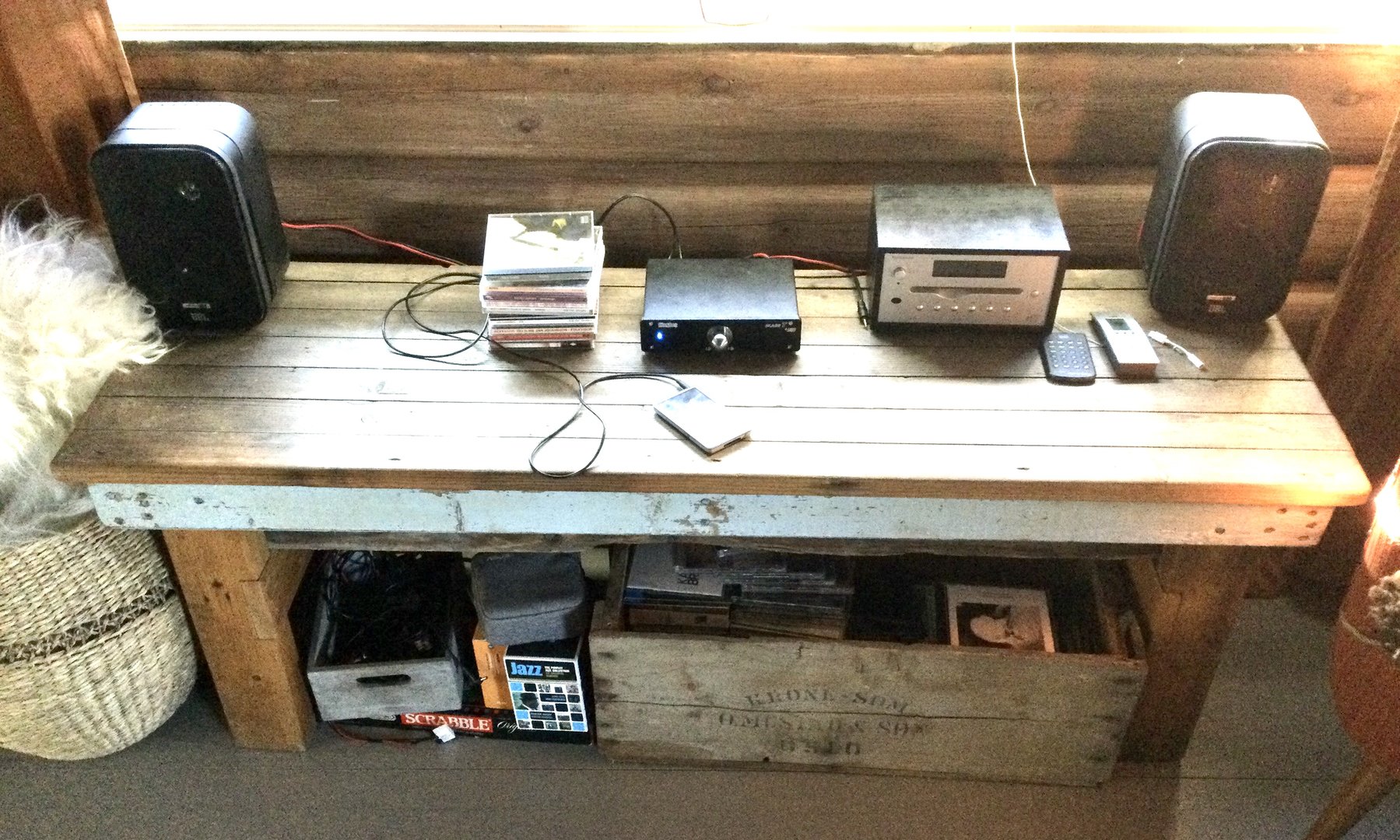

På hytta har jeg en Tivoli CD spiller, har hatt en før også så jeg er temmelig sikker på at dette er et generelt problem.

Den har en slags variabel durelyd ift volum via lydsignalet som lugger litt, altså ikke en jevn grå støy men mere dure-romling.

Umiddelbart tenker jeg at det er DC støy tilsvarende dårlig jordet bilstereo. Synd jeg ikke testet dette hjemme med Tivoli CD spillern på 220V strøm via den medfølgende veggvorta.

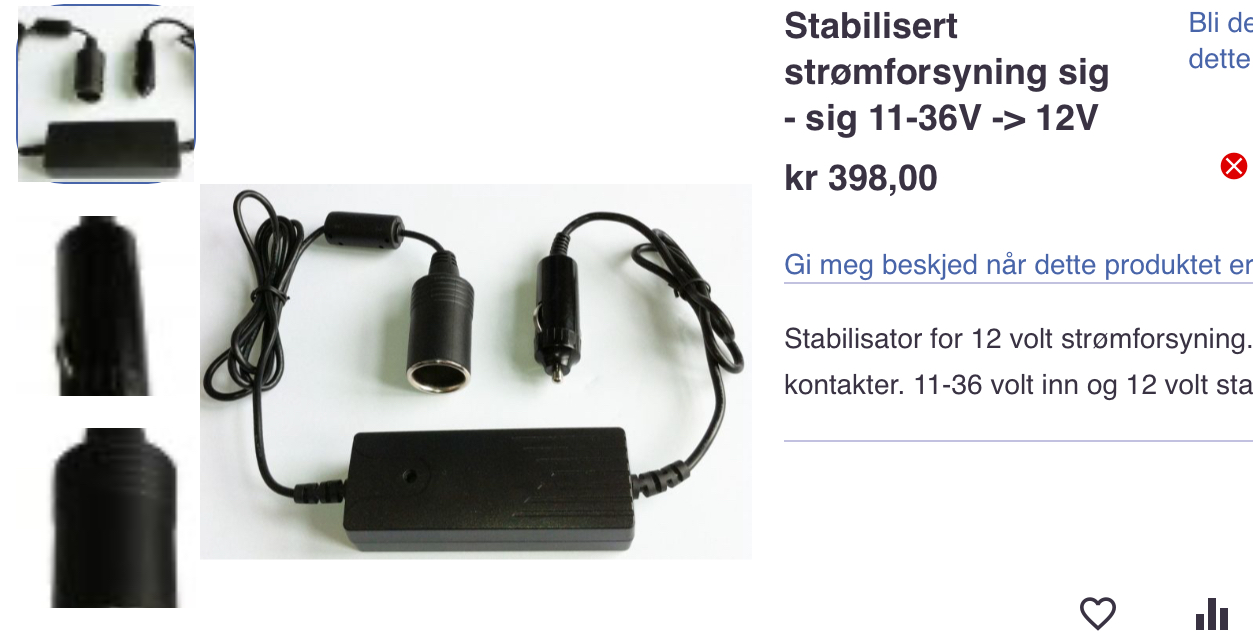

Mtp MiniDSP Flex i fremtiden så lurer jeg litt på om det er lurt å bruke en +/-12V til stabil 12V DC/DC converter? Eller er det bortkastet?

Eller trenger jeg et galvanisk skille?


Jeg trodde at et 12V batteri er det tysteste som finnes? Laderen og aggregatet er selvfølgelig ikk koblet på når jeg spiller musikk. Det eneste som påvirker er evt solcelleregulatoren?



[mk1classic]

...
Jeg trodde at et 12V batteri er det tysteste som finnes? Laderen og aggregatet er selvfølgelig ikk koblet på når jeg spiller musikk. Det eneste som påvirker er evt solcelleregulatoren?

Hvis du har en spenningsregulator som står mellom batteri og enheten som eventuelt avgir støy, så hjelper ikke batteridrift.
Det blir som å drifte med en USB powerbank som har dårligere utspenning enn en bra switch mode PS.



[Hornlyd]

Jeg tror imidlertid ikke at jeg har noe som avgir støy da Kingrex t-ampen som er koblet rett i 12V kontakten til solcelleoplegget er det tysteste jeg noensinne har hørt.

Bruker da IPod eller iPhone som kilde.

Det er CD spillern som er problemet?



[Hornlyd]

Skal teste vintage CD spiller. Plugger den inn i Victron invertern med ren sinus.

Her er ønskelista. Det må være en TDA1541A. Har noen en liggende så si fra.

ARCAM ALPHA TDA1541A
ARCAM ALPHA 5 TDA1541
ARCAM ALPHA 5 PLUS TDA1541A
ARCAM ALPHA PLUS TDA1541A
ARCAM DELTA 70.2 TDA1541AS1 (single crown)
ARCAM DELTA BLACK BOX 1 TDA1541A
ARCAM DELTA BLACK BOX 2 TDA1541A
CAMBRIDGE AUDIO CD1 TDA1541
CAMBRIDGE AUDIO CD2 4x TDA1541
CAMBRIDGE AUDIO CD3 TDA1541A
EXPOSURE CD TDA1545A
GRUNDIG CD9000 TDA1541A
MARANTZ CD40 TDA1541A
MARANTZ CD50 TDA1541
MARANTZ CD56 TDA1541
MARANTZ CD60 TDA1541A
MARANTZ CD65 TDA1541
MARANTZ CD65mkII TDA1541A
MARANTZ CD7 TDA1541AS2 (double crown)
MARANTZ CD75mkII TDA1541A
MARANTZ CD80 TDA1541
MARANTZ CD85 TDA1541
MARANTZ CD94 TDA1541A
MARANTZ CD94mkII 2x TDA1541AS1 (single crown)
MARANTZ CDA94 TDA1541
MISSION PCM4000 TDA1541
MUSICAL FIDELITY DIGILOG TDA1541
NAIM AUDIO CD1 TDA1541
NAIM AUDIO CD2 TDA1541
NAIM AUDIO CD3 TDA1541
NAIM AUDIO CDI TDA1541AS1 (single crown)
NAKAMICHI CDP 2E TDA1541A
ORELLE CD100 TDA1541
PHILIPS CD-304 MkII TDA1541
PHILIPS CD-460 TDA1541
PHILIPS CD-465 TDA1541
PHILIPS CD-471 TDA1541
PHILIPS CD-472 TDA1541
PHILIPS CD-473 TDA1541
PHILIPS CD-581 TDA1541
PHILIPS CD-582 TDA1541
PHILIPS CD-620 TDA1541
PHILIPS CD-630 TDA1541
PHILIPS CD-640 TDA1541
PHILIPS CD-650 TDA1541
PHILIPS CD-670 TDA1541
PHILIPS CD-721 TDA1545A
PHILIPS CD-782 TDA1541
PHILIPS CD-80 TDA1541
PHILIPS CD-820 TDA1541A
PHILIPS CD-850 TDA1541
PHILIPS CD-85M TDA1541
PHILIPS CD-880 TDA1541AS1 (single crown)
PHILIPS CD-94M TDA1541
PHILIPS CD-960 TDA1541
PHILIPS DAC-960 TDA1541A
PHILIPS LHH-1000 TDA1541
PHILIPS MAGNAVOX CDB-560 TDA1541
PHILIPS MAGNAVOX CDB-650 TDA1541
QUAD66 TDA1541A
REVOX B226 TDA1541
ROTEL RCD-855 TDA1541
ROTEL RCD-955 TDA1541
ROTEL RCD-955AX TDA1541A
SONY CDP-222ESD 1x TDA1541
SONY CDP-227ESD TDA1541
SONY CDP-333ESD TDA1541
SONY CDP-337ESD TDA1541
SONY CDP-555ESD TDA1541A
SONY CDP-M95 TDA1541
SONY DAS-R1 2x TDA1541AS1 (single crown)
SUDGEN SDA-1 TDA1541
SUDGEN SDT-1 TDA1541AS1 (single crown)



[Snickers-is]

PHILIPS CD-850 TDA1541

Har en sånn stående som jeg kjøpte ny.



[Hornlyd]

Jeg gjetter at TDA 154x blir den nye «analogbølgen».



[PederP]

Du har gløymt Meridian 506 i lista di.



[bambadoo]

Har den TDA1541 chip da?



[mk1classic]

Mener nok Meridian 206

Philips TDA1541 - A Monolithic Dual 16-Bit D/A Converter - DutchAudioClassics.nl

On March 8, 1979 Philips publicly demonstrated a prototype of an optical digital audio disc at a press conference called Philips Introduce Compact Disc in Eindhoven, Netherlands.

dutchaudioclassics.nl



[PederP]

Har den TDA1541 chip da?

Mener nok Meridian 206

Philips TDA1541 - A Monolithic Dual 16-Bit D/A Converter - DutchAudioClassics.nl

On March 8, 1979 Philips publicly demonstrated a prototype of an optical digital audio disc at a press conference called Philips Introduce Compact Disc in Eindhoven, Netherlands.

dutchaudioclassics.nl

Eg har nok blinksa ja. 206 har TDA, medan 506 har CS4328.



[cbarth1]

Her er listen med 1541 cd-spillere og dacer.
https://www.dutchaudioclassics.nl/Overview-Philips-TDA1541-based-cdplayers/

Flere av disse gamle maskinene dukker opp på Finn uten at det nevnes chip type så greit å ha den lista. Hadde selv en Teac D500 dac på hånda for noen år siden for en slikk og ingenting. Irriterer meg enda at jeg ikke bare kjøpte den.



[Snickers-is]

Er redd CD850 ikke hører hjemme på den listen. Den skal ha 2xSAA7321GP.



[Trondmeg]

Jeg har en grundig cd-903 i bra stand.



[Hornlyd]

Litt om strømforbruk på en side om solcellestrøm.

Jeg har en Victron 375 watt inverter som gir ren sinus så en old school CD spiller på hytta er midt i blinken

Power Consumption of Home Entertainment Equipment

Power Consumption of Televisions & Monitors Television uses some 9.5% of the energy used by the average Aussie home. I suspect that this portion is even higher in 'stand alone' home power systems since they would not be using air con, electric heating etc. While LCD & plasma televisions are more...

www.rpc.com.au



[Hornlyd]

Tilbake til Faital i XT1086 horn og 10 tommer med høy effekt og lavt strømforbruk.

Blir spennede. Jeg tror faktisk passiv deling kan være en mulighet. Med seriemotstand på bassen som beskrevet av Snickers tidligere

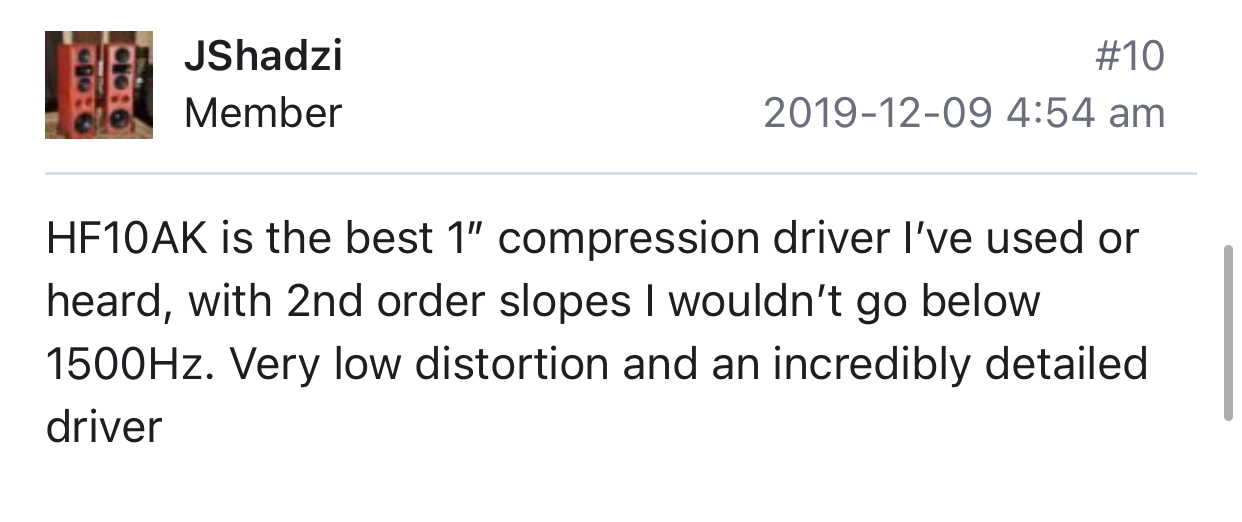

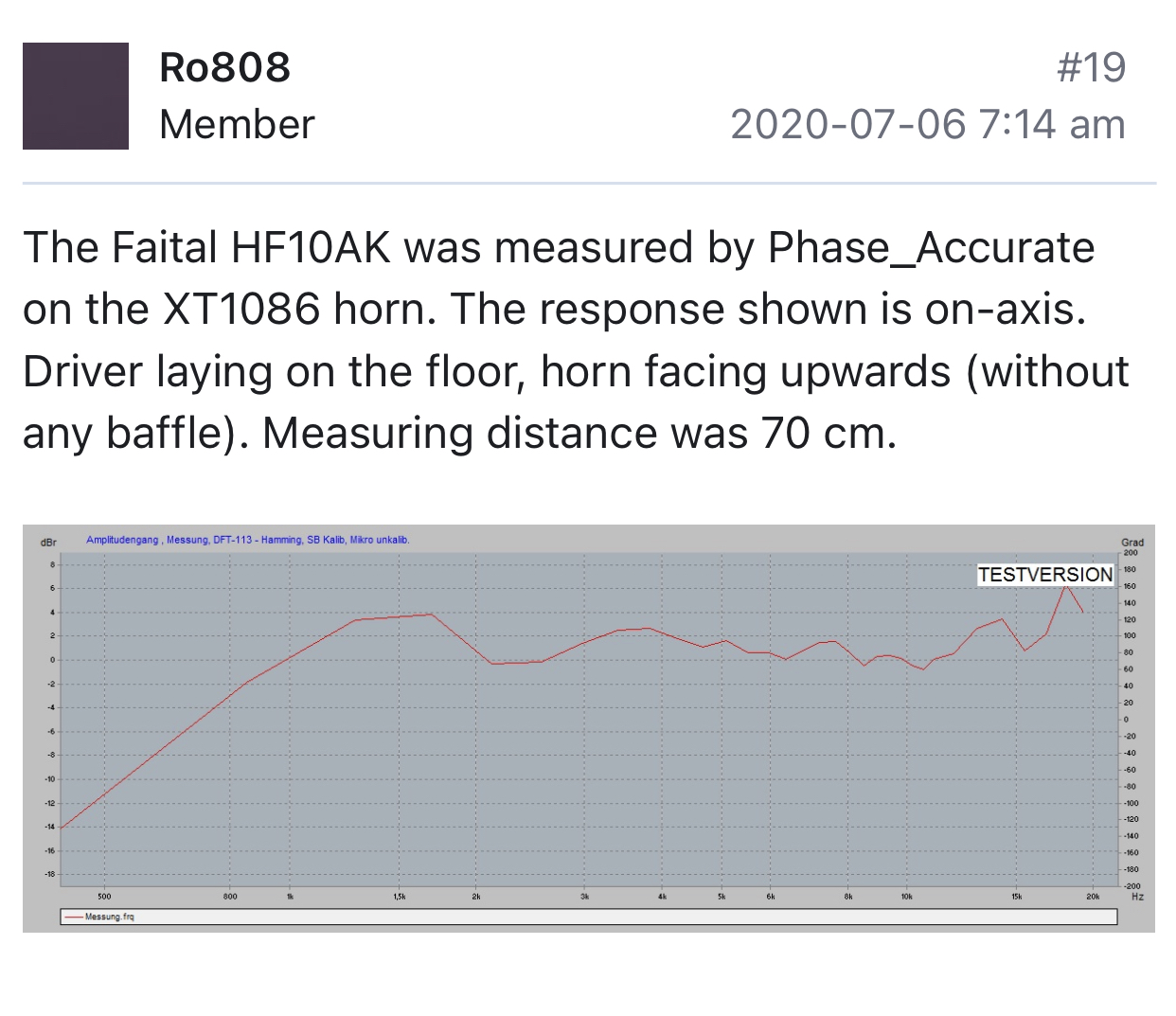

Her et par kommentarer fra Diyaudio:



[Snickers-is]

Litt om strømforbruk på en side om solcellestrøm.

Jeg har en Victron 375 watt inverter som gir ren sinus så en old school CD spiller på hytta er midt i blinken

Power Consumption of Home Entertainment Equipment

Power Consumption of Televisions & Monitors Television uses some 9.5% of the energy used by the average Aussie home. I suspect that this portion is even higher in 'stand alone' home power systems since they would not be using air con, electric heating etc. While LCD & plasma televisions are more...

www.rpc.com.au

Da brenner du jo vekk hele gevinsten.



[Hornlyd]

Yes. Må bare orientere meg hehe.

Når jeg havner på MiniDSP så trenger jeg kun en liten CD spiller som går på DC strøm med digital ut og da er nok Pro-Ject det mest optimale.



[Hornlyd]

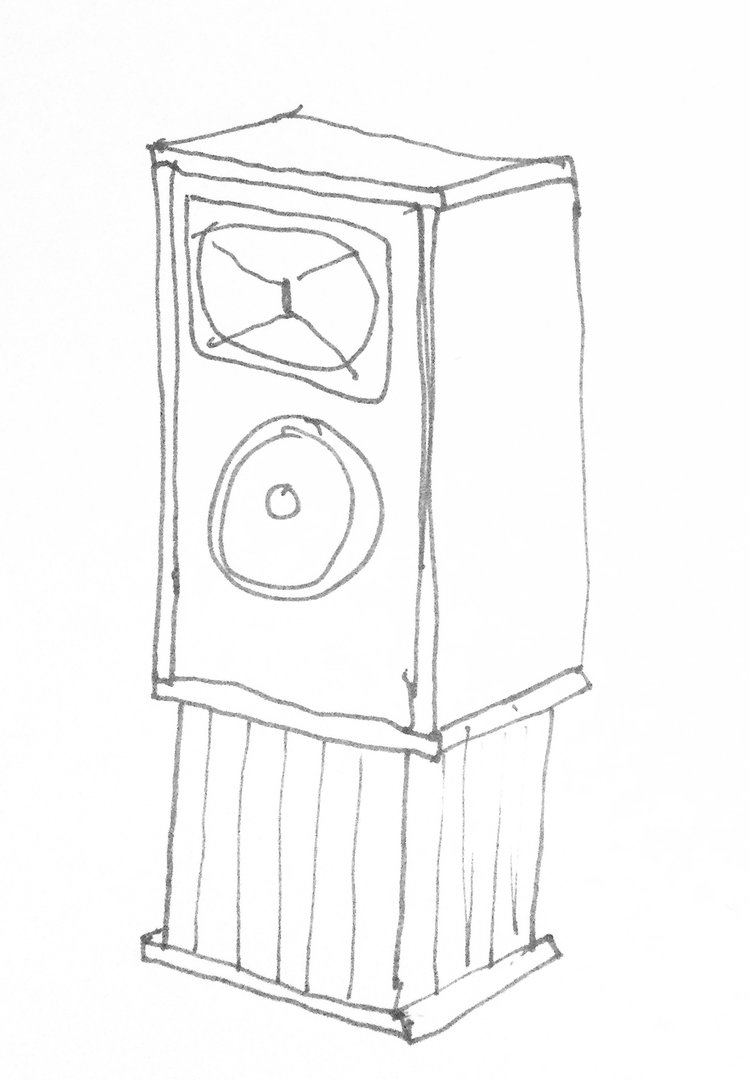

Hvis jeg lar sokkelen være en del av kabinettet så oppnår jeg snaue 70 liter.

Jeg har 12 stk ferdigkappede 30x61 cm plater som kan brukes.

Og det er jo stilig med old school BBC monitor look med matt svart sokkel. Her kan jeg bruke overfresen og lage en designeffekt med mange små spor.



[oks81]

Det der kan bli tøft



[Hornlyd]

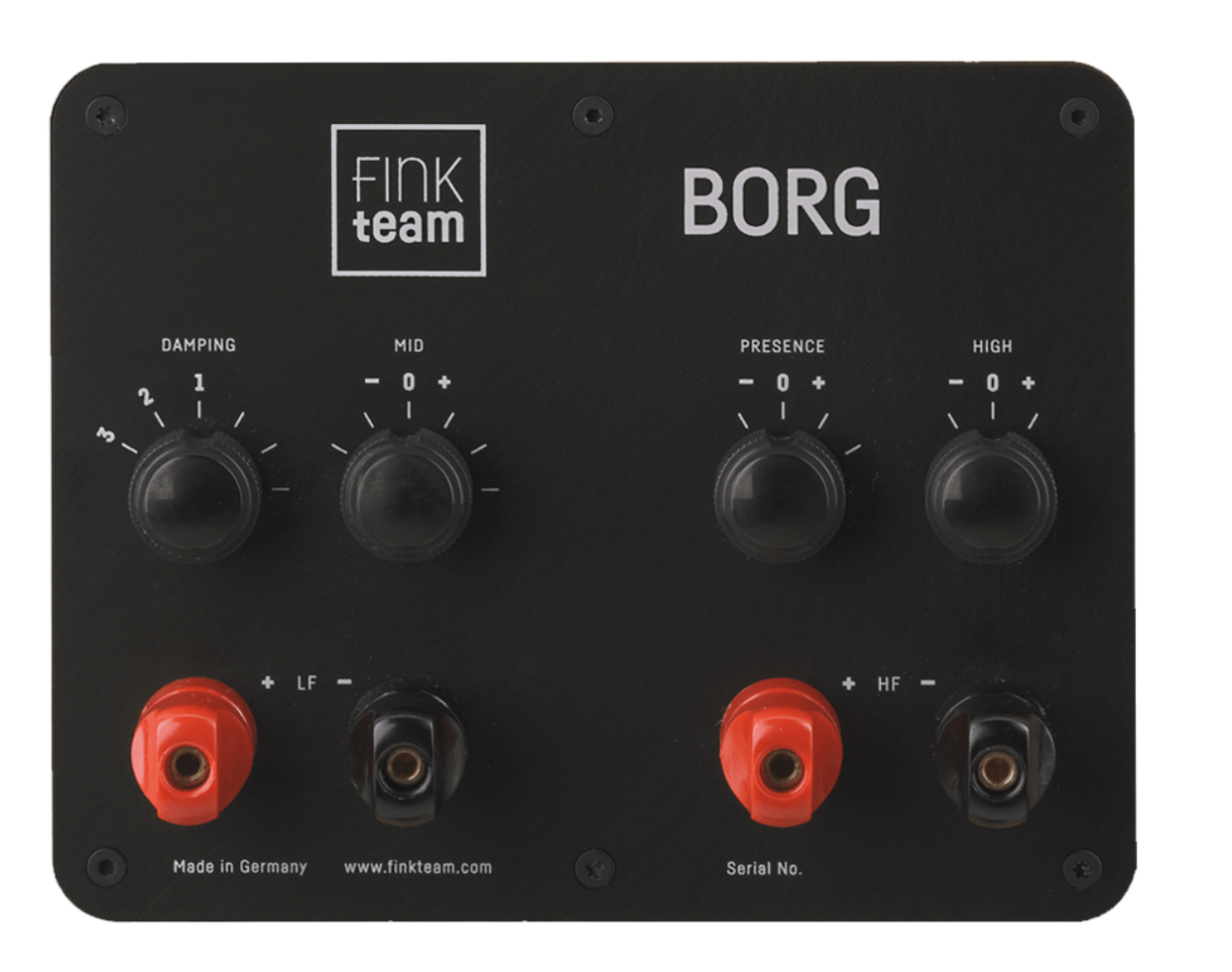

Liker denne løsningen på passivt filter:

Borg – Fink Team

www.finkteam.com



[Hornlyd]

CD spillern som «romler» på hytta.

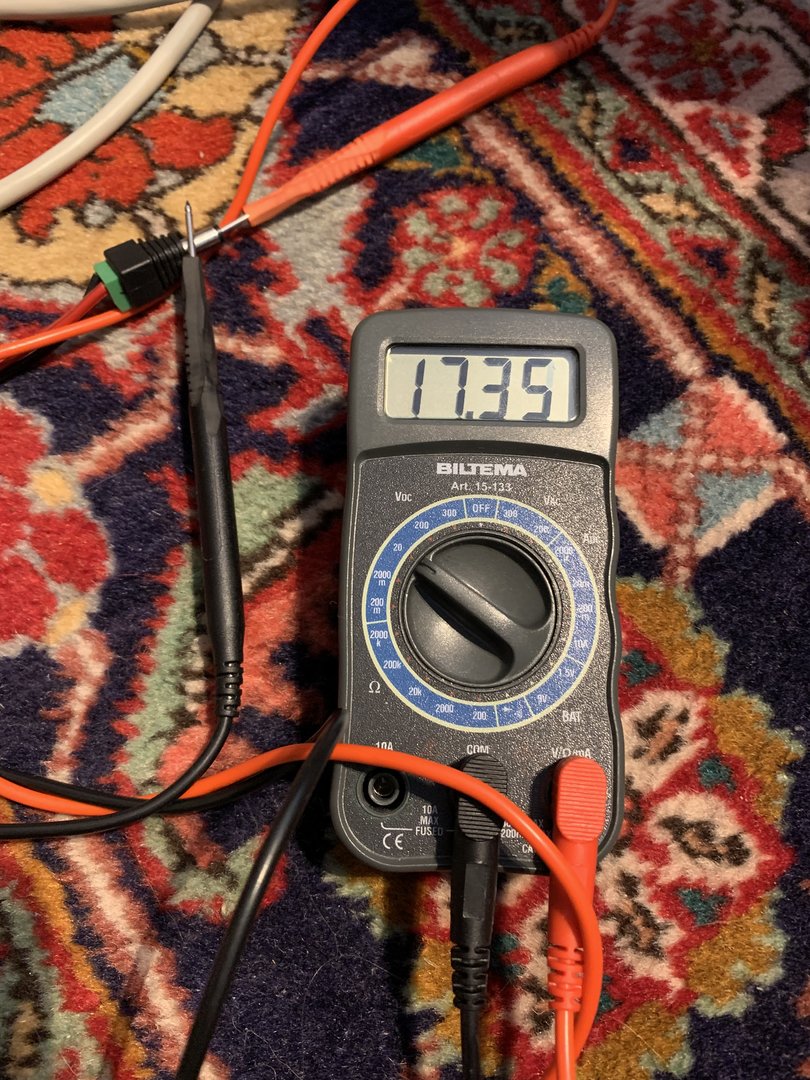

Den originale Tivoli PSUn er oppgitt til 12V men måler langt høyere. Når jeg spiller her hjemme romler det ikke.

På hytta får den snaue 13V og der er det en romlelyd?



[Torvbakkane]

Måler du PSUen med belastning eller er det tomgangsspenning. Det kan nemmelig være stor forskjell på det



[Hornlyd]

Tomgang her



[Hornlyd]

Men jeg testet med et lite 12V batteri nå og da romlet det ikke?



[Torvbakkane]

Men jeg testet med et lite 12V batteri nå og da romlet det ikke?

Hei, ville prøvd PSUen med belastning, er den tilnærmet 12Volt da så er CD spilleren kritisk til spenninga inn. Batteriet du brukte hadde da akkurat 12Vdc eller var den høyere etter opplading? Ja det er mange aspekt å få på borde før ein kan konkludere om hvorfor du får støy (rumling) på hytta, men det kan også være regulatoren på solcellepanelet f.eks som lager uhumskheter som CD spilleren reagerer på?
Du skulle hatt ein justerbar powersupply å teste med for å finne i hvilke område CD spilleren fungerer, er den 12Volt nominell inn spenning den skal ha og om den kan da fungere med +/- 1 volt, dvs 11 til 13Vdc eller om den er kritisk på forsyningspenninga?



[Hornlyd]

Gode innspill. Skal teste videre. Har flere 12-24 DC DC fra Victron. Også en isolert. Men jeg har ingen 12-12



[Snickers-is]

Det er nok en 12V AC-trafo med likeretter som sitter inni der. 12V AC svinger mellom ca +/- 17V. Det kan nok tenkes du bør få deg en annen trafo helt enkelt, for denne er jo ganske nøyaktig midt mellom 12 og 24V.



[Hornlyd]

Hvorfor står det 12V da?
AC er jo tre ledninger, her er det 2
Og det funket med et lite Biltema 12V batteri?



[roadrune]

1-fas AC har to ledninger...



[Hornlyd]

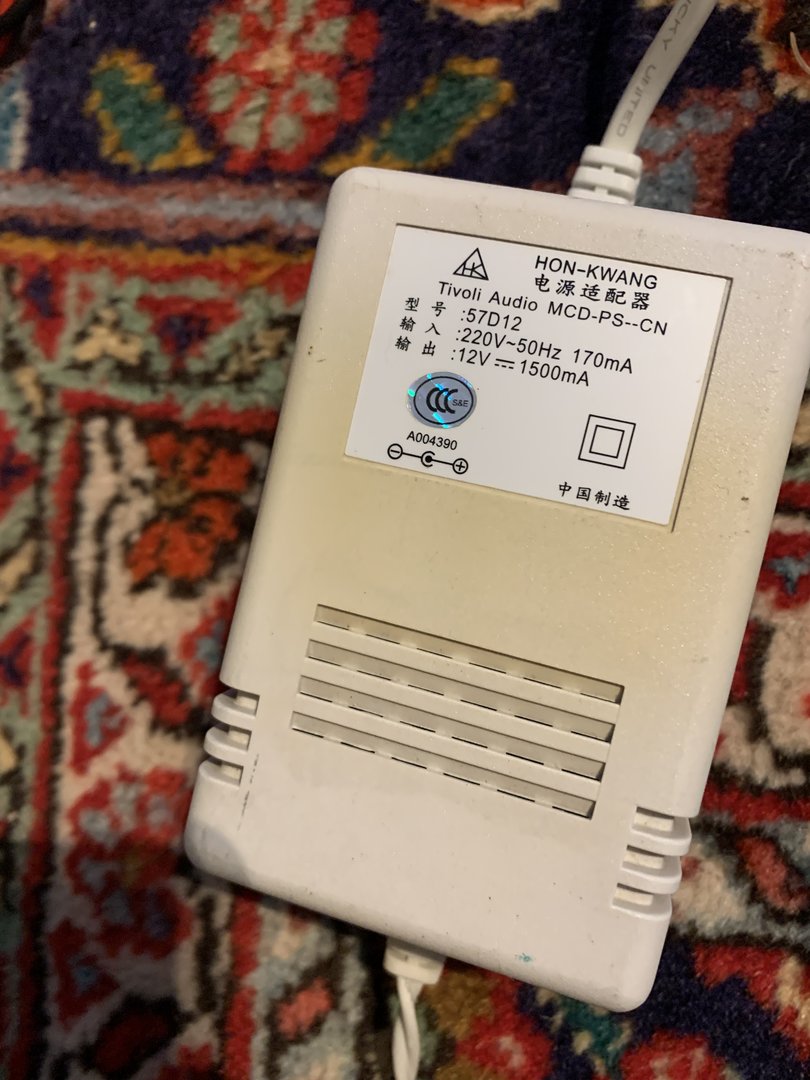

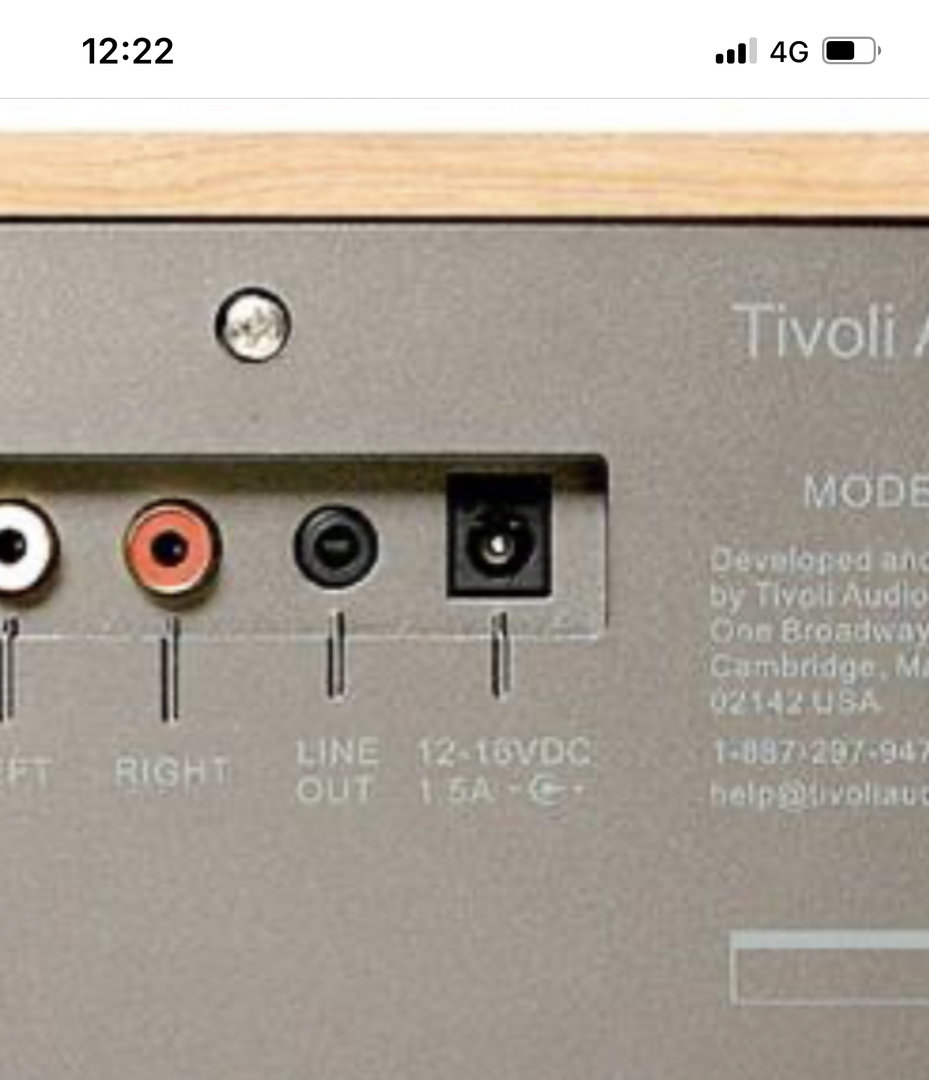

Her er baksiden:



[Torvbakkane]

Inn på CD spilleren sier produsent at ein kan ha 12 til 16 Vdc (Vdc er volt likestrøm), og strømadapteret ditt i post #1222 leverer 1,5A max og er for likestrøm 12Vdc. Men den gir tomgangspenning (uten belasning) på 17Vdc når du måler det på pluggen fra strømadapteret.
Som oftest er det svært enkle strømforsyninger, enkel elektronikk innvendig - ja kanskje kun ein likeretter og ein liten kondensator. Mao lages så billig som råd er, skal liksom berre virke der og da....
Den virker OK på ett Biltema batteri, antar type MC eller liknende. Har du tilgang til ein god Mascot batterilader som også leverer minst 1-1,5A 12V så prøv det også.

Men er det kun på hytta du har rumling ifra CD-spilleren og solcellepanelet regulator gir deg 13,5Vdc - ja spenninga bør være OK, er innafor men der kan være støy f.eks fra regulatoren. Har du annen regulator for solcellepanelet?

Håper du finner ut av dette.

Og har du ikkje ein god 12V strømforsyning sjekk om ein nabo har. Eller har du campingvogn er der ofte ein kraftig Mascot batterilader/strømadapter for lys og lading av batteri ombord.



[Hornlyd]

Regulatoren er fra Victron som er noe av det bedre som man får. Og jeg har ingen ulyd i forsterkern som er koblet til solcellesystemet?

Jeg skal prøve med en av T-amp strømforsyningene jeg har.



[Hornlyd]

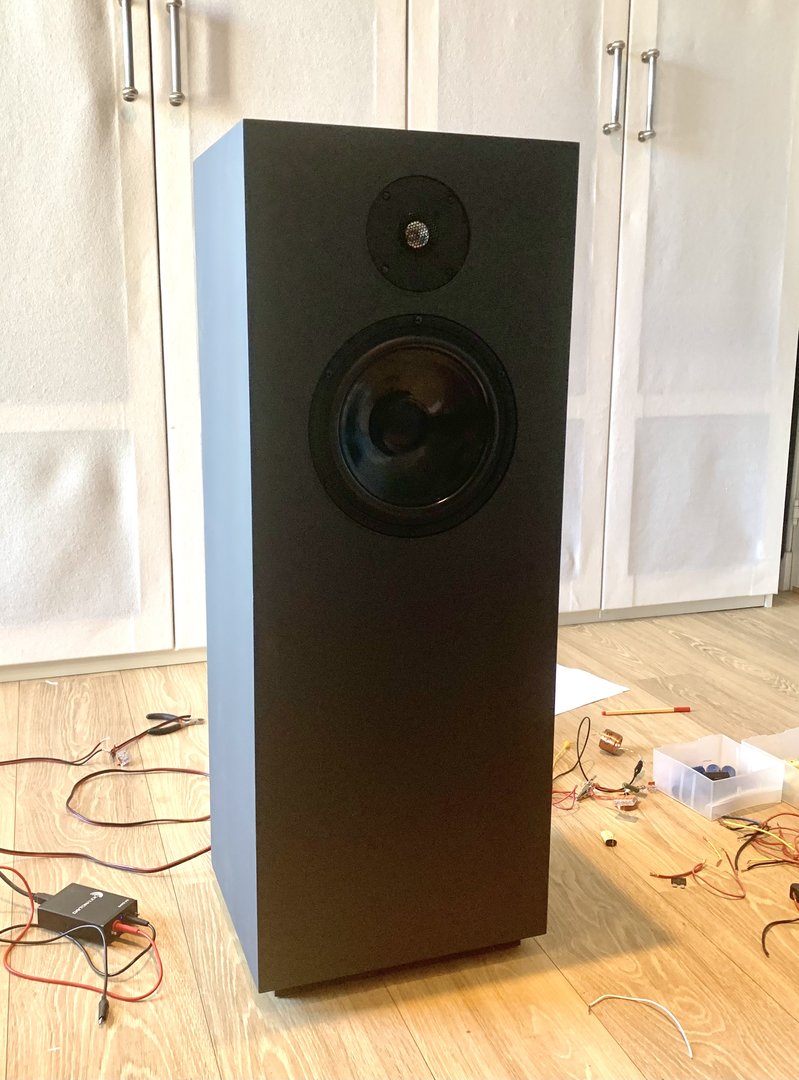

Nå må jeg gjøre meg ferdig med denne. Har en kjøper. En times jobbing har gitt følgende resultat.

NB, har proppa bassen, det er da 55 liter lukket:



[Hornlyd]

Åpnet bassporten.

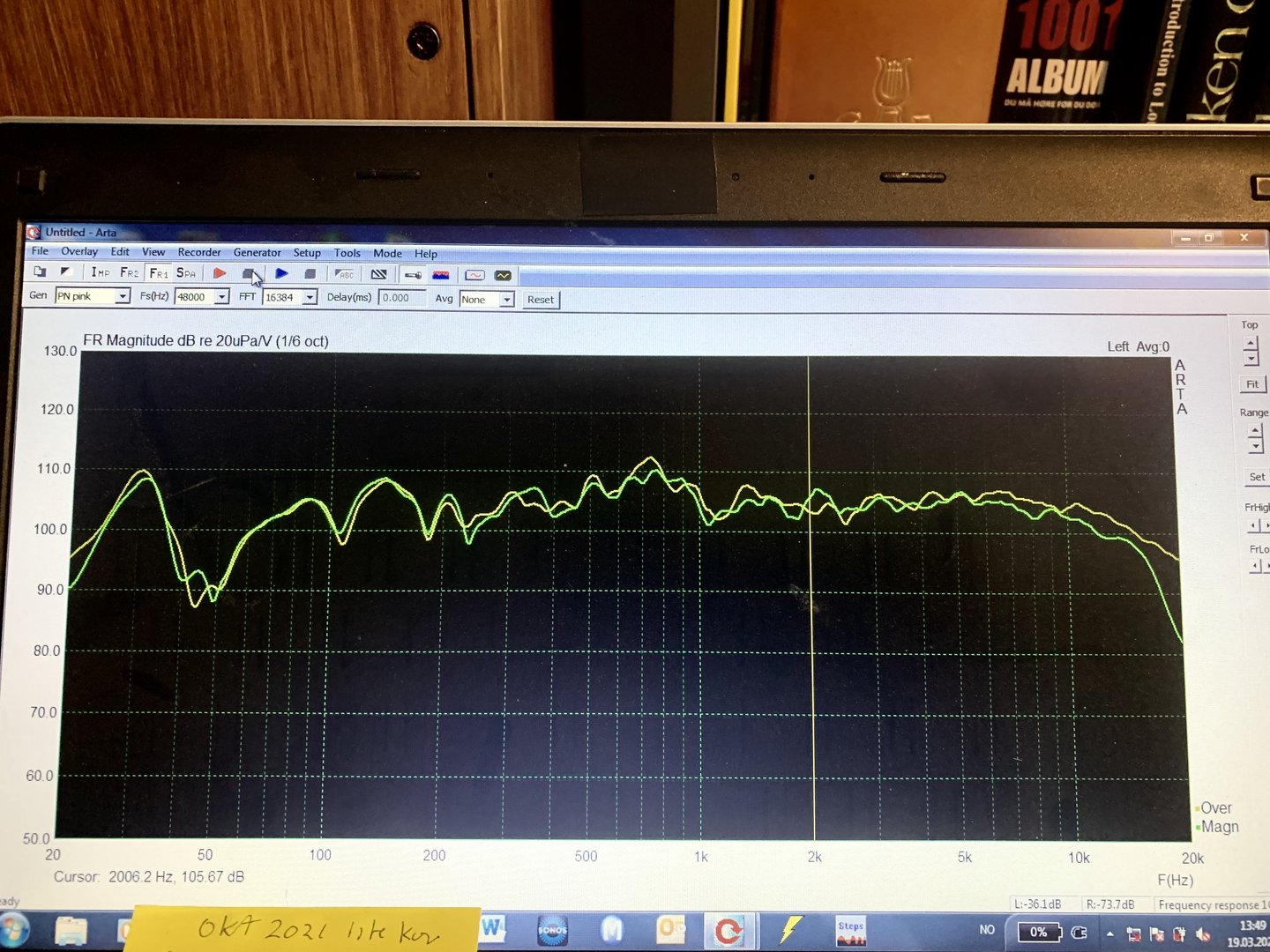

Lytteposisjon 0 og 30 grader. Fint spredningsmønster.

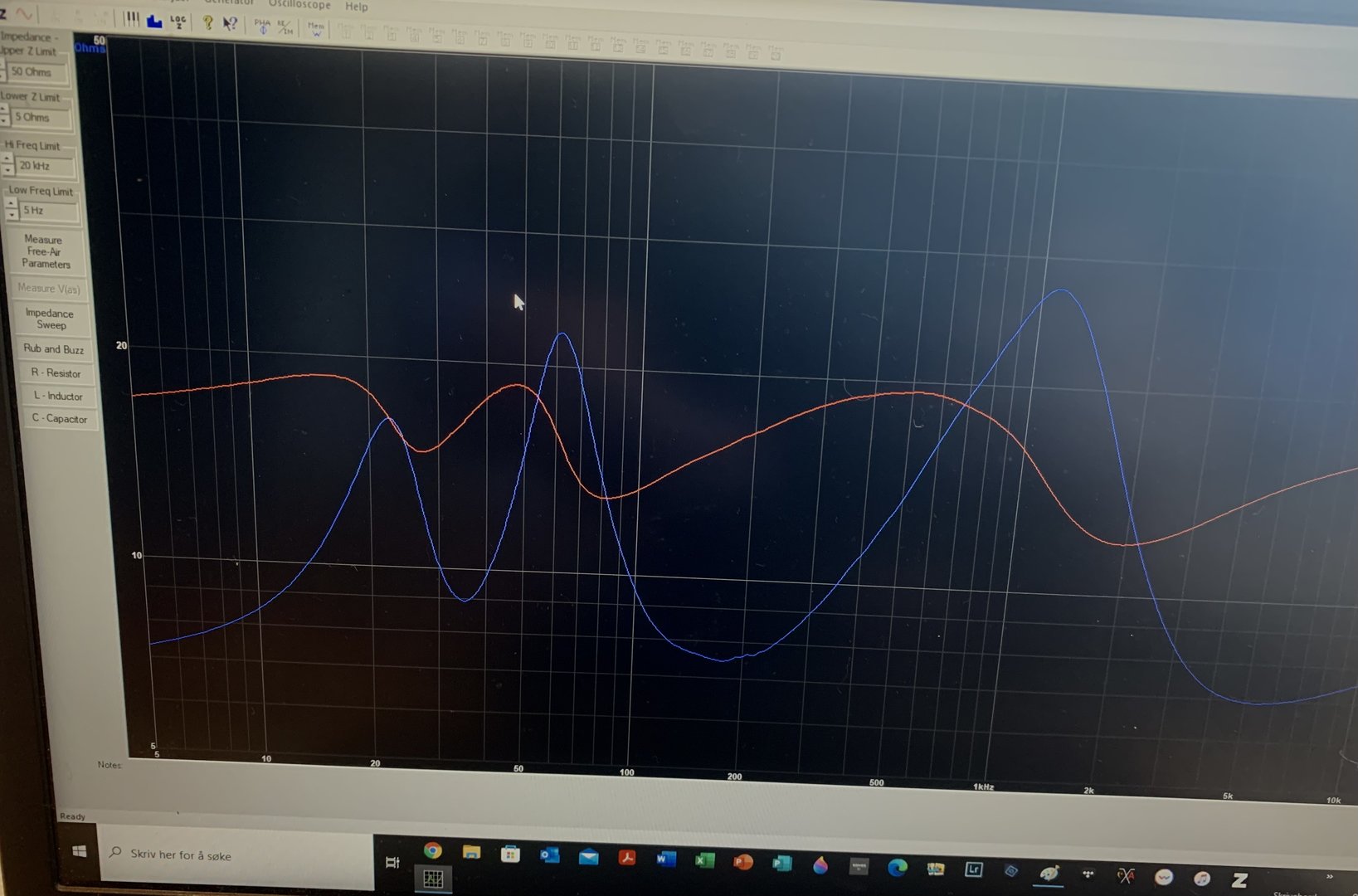

Impedansen er ikke gæærn.
For lite bass.



[Hornlyd]

Justerte motstand i notch filteret til diskanten til 27 Ohm.

Ser at jeg må ha litt brattere knekk på diskanten. Ser også i måling lenger opp at phase trackingen må pusses litt på.

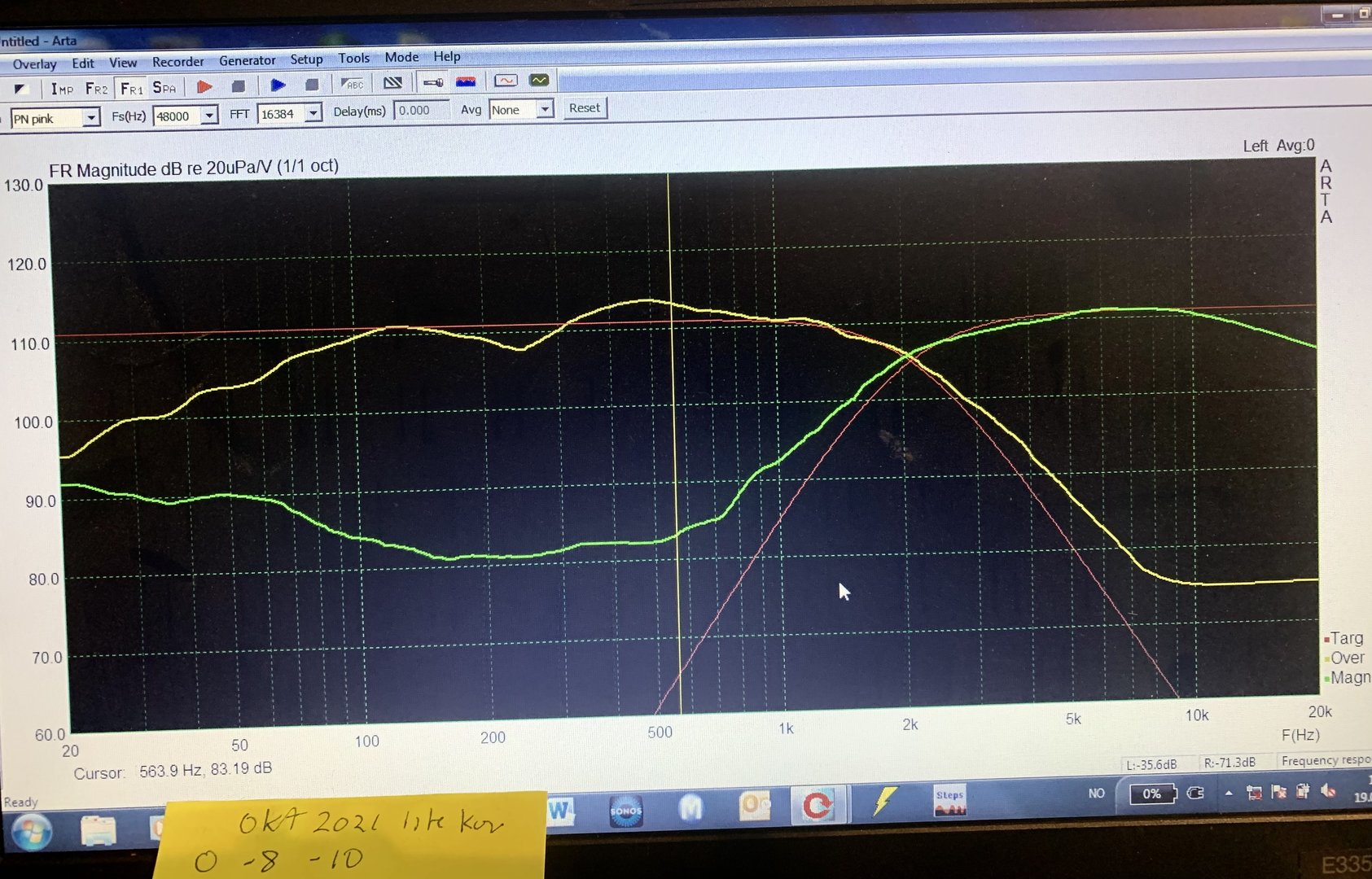

Her med 24 dB Linkwitz target:



[Hornlyd]

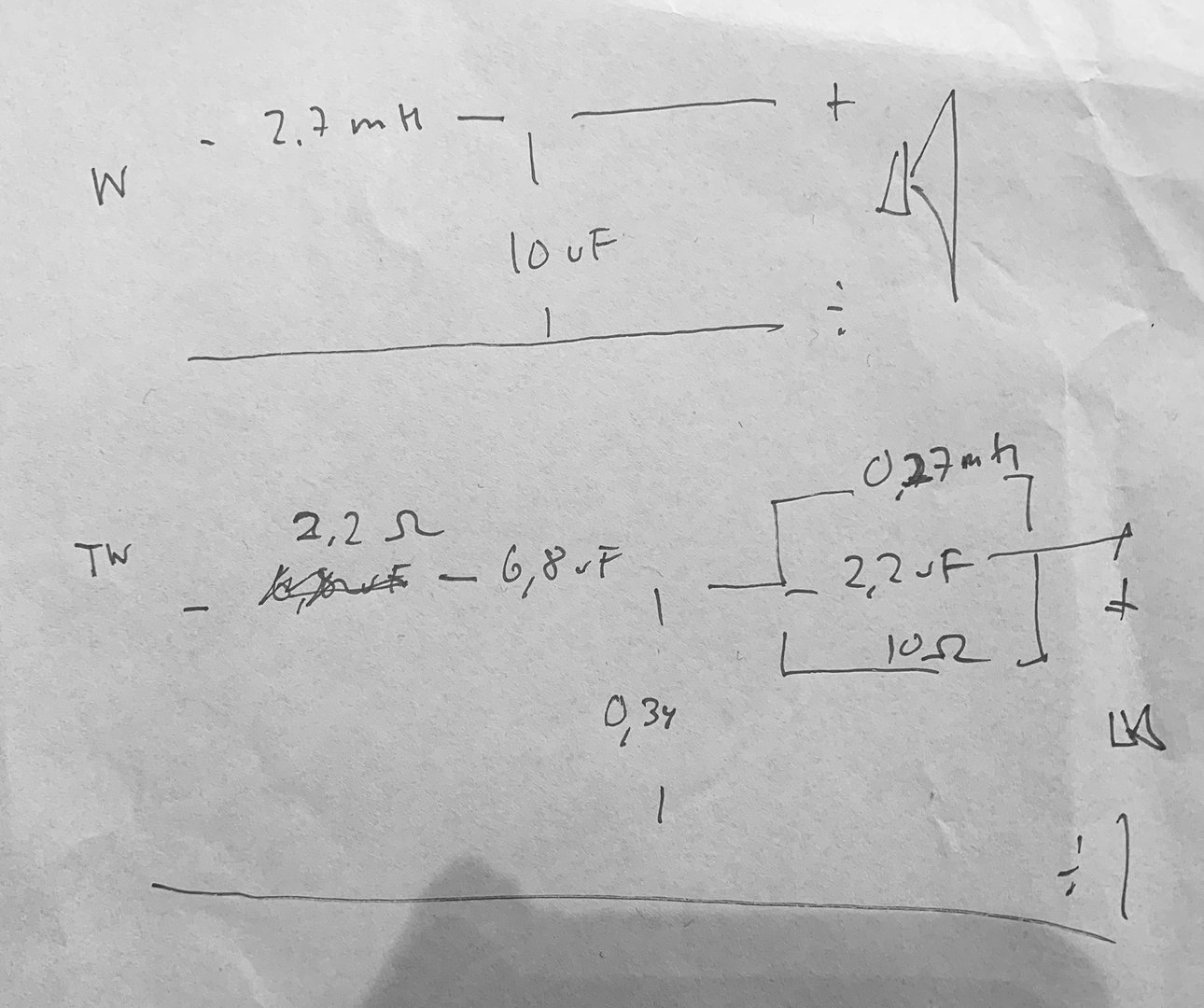

Har gjort litt endringer:

Dropper notch
Kjører 3 orden på diskant
Baffelstep på bass

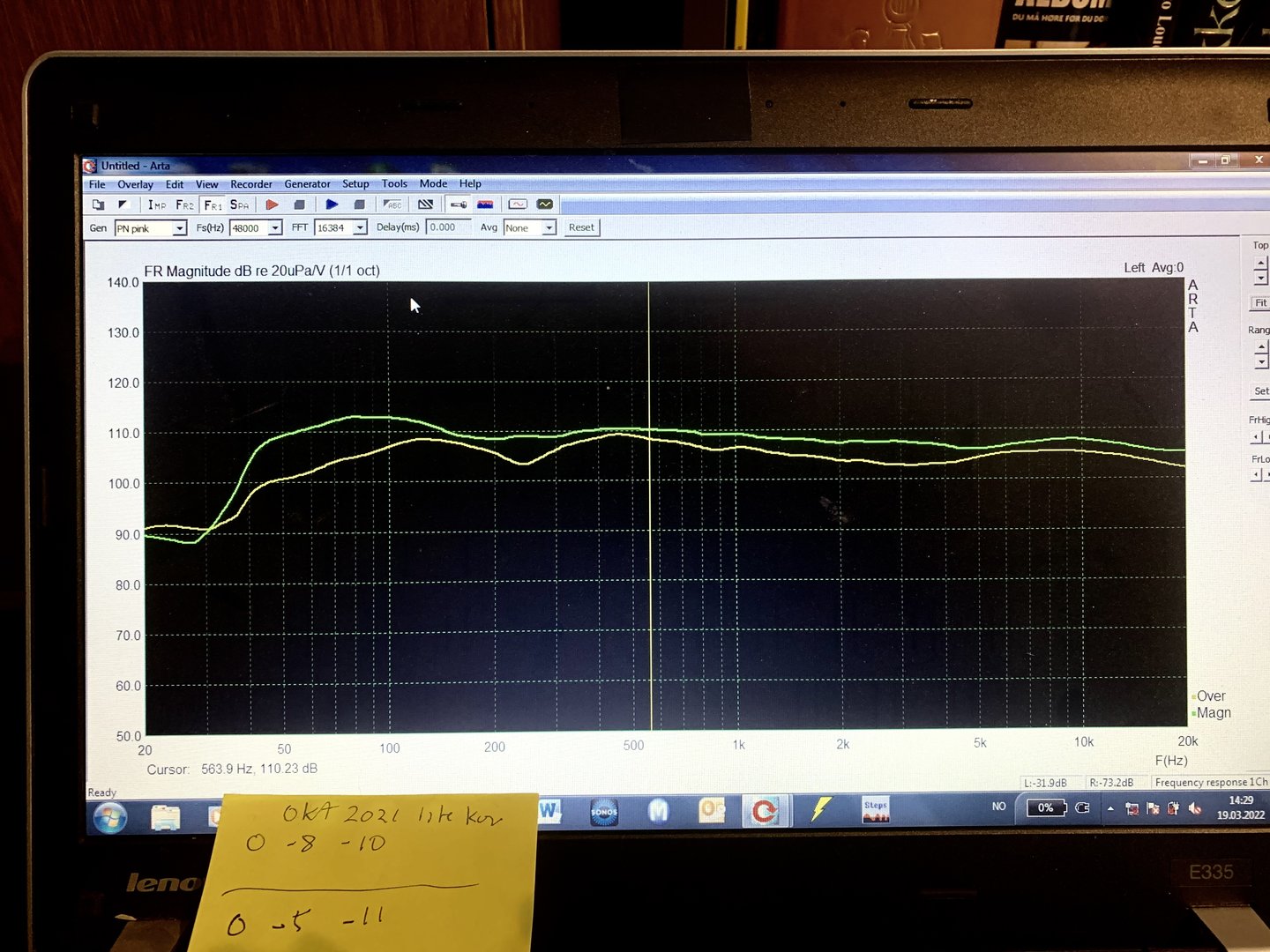

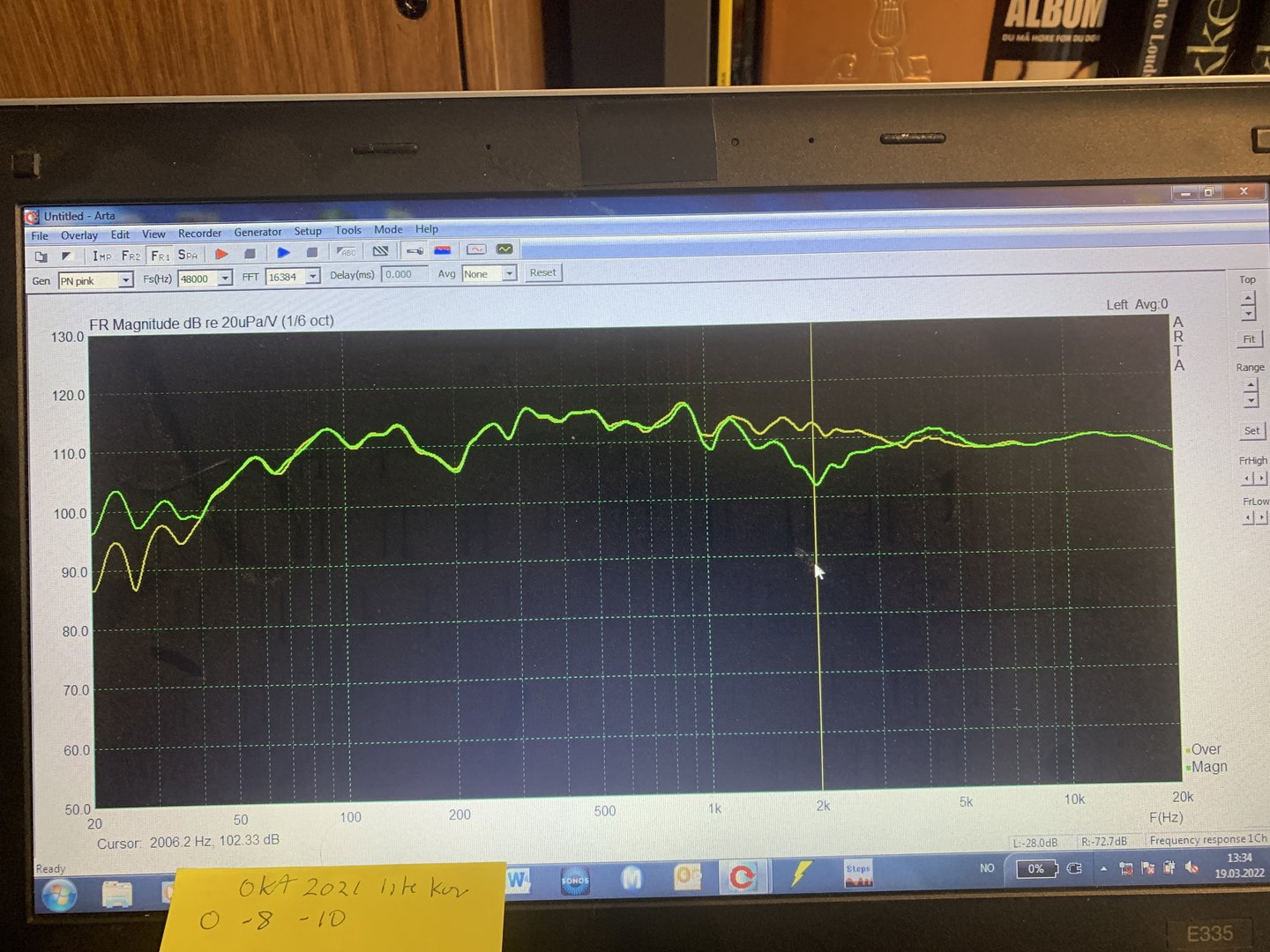

Her sammenligner jeg voicingen mellom denne og Dali 104 DXT (grønn).

Jeg vet ikke helt hvordan jeg skal få løfta nivået i bassen?



[Hornlyd]

Jeg har blingset på lengden på porten og den er for lang. Skal kuttes med baufil.

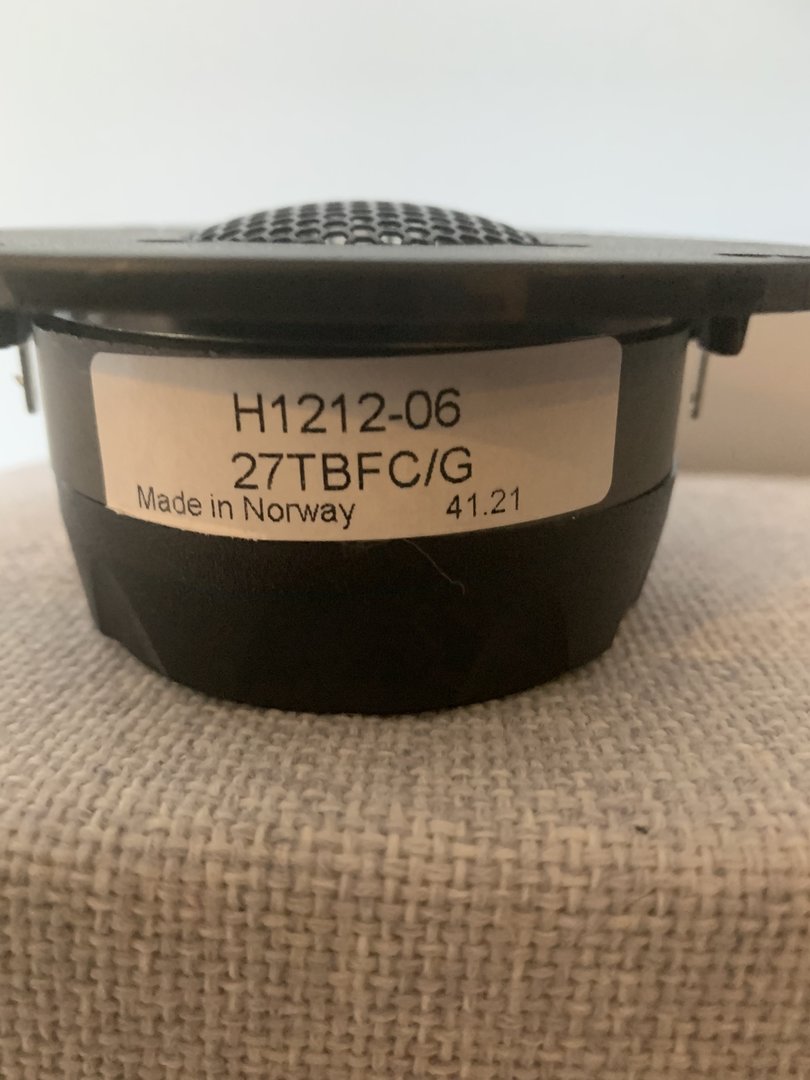

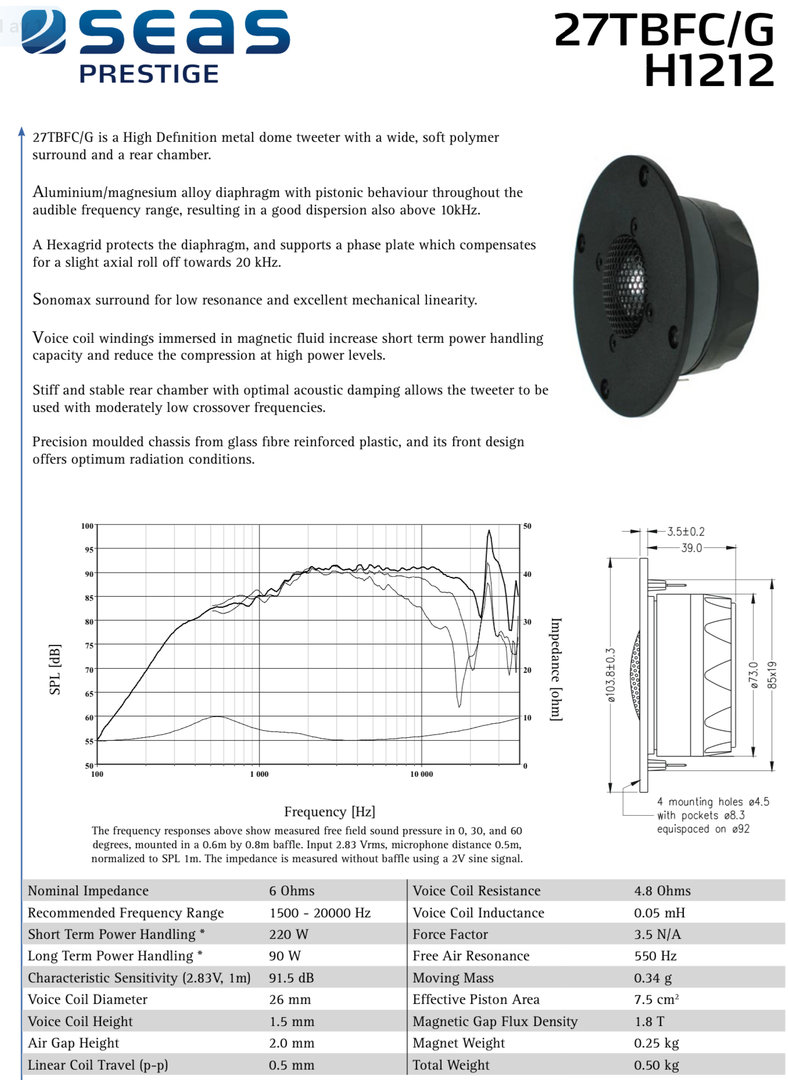

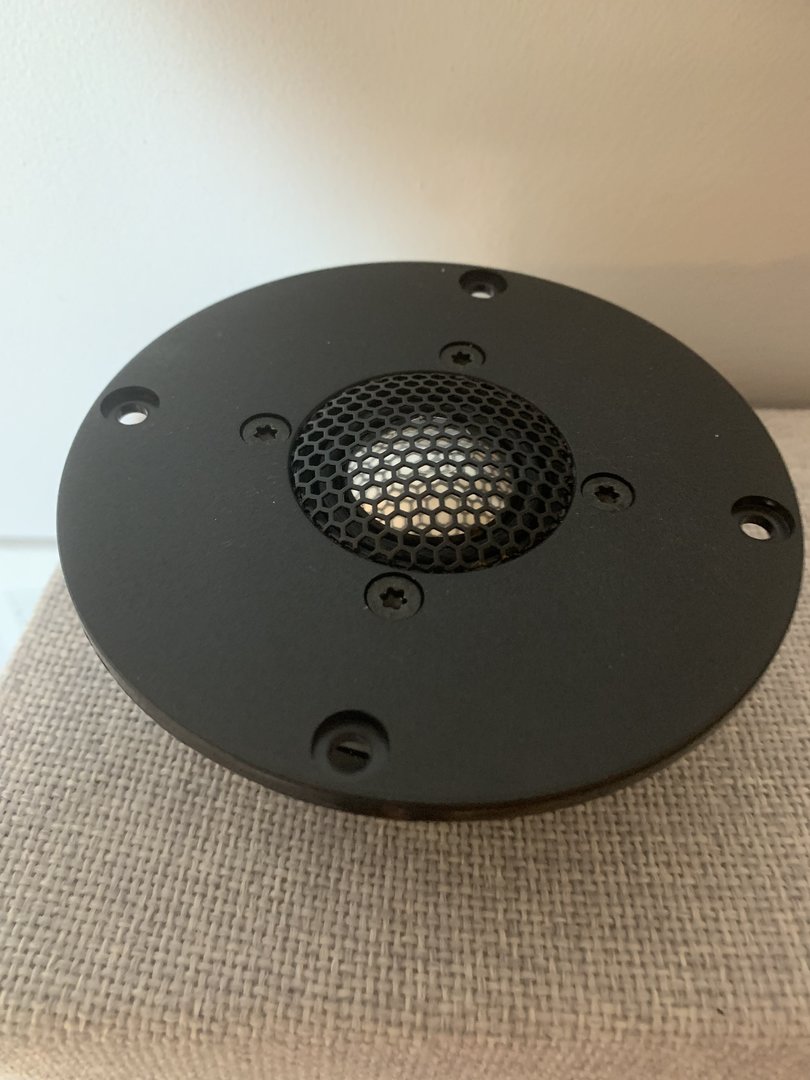

Og jeg har veldig tro på diskanten. Den er billig, tåler lav deling, har bra spredning høyt oppe og låter detaljert og dynamisk.



[Hornlyd]

Da har jeg mer kjøtt på beinet mtp tuning, kassa er som nevnt på 55 liter (utvendig B33xD28XH86 / 21 mm MDF med to avstivninger):

Porten er ø75mm innvendig

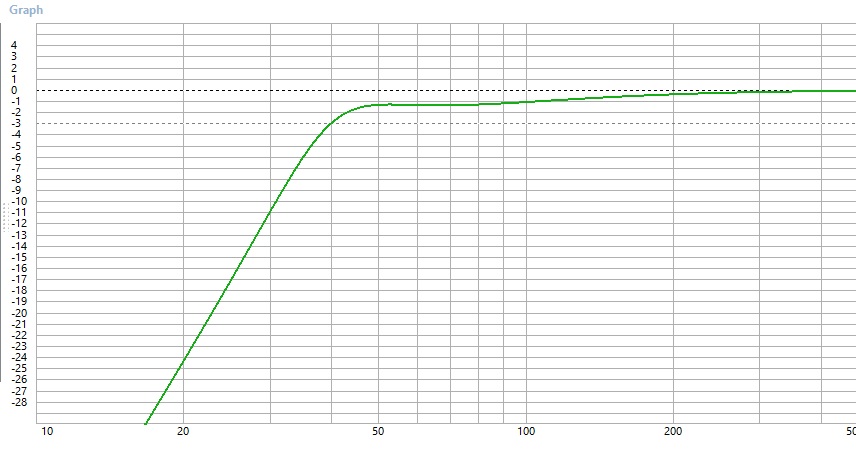

39 hz - 10 cm (jeg hadde faktisk 11 cm nå)

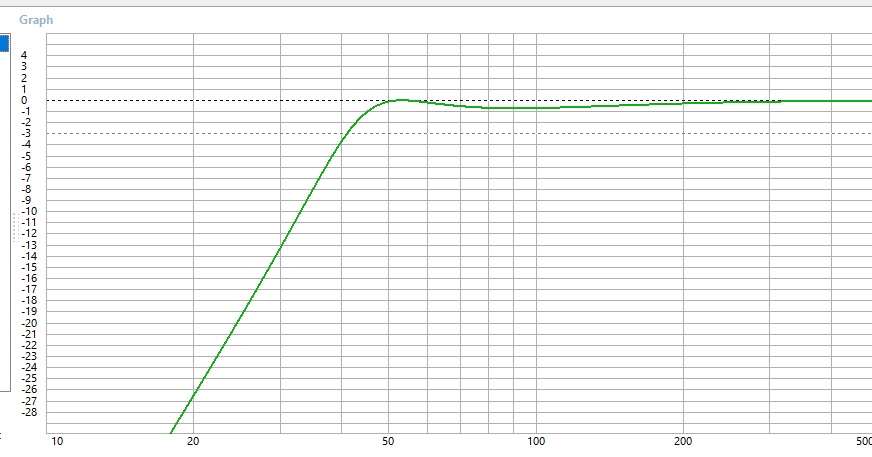

43 hz - 7,5 cm (anbefaling på Madisound)
50 hz - 4,1 cm
Lukket



[Hornlyd]

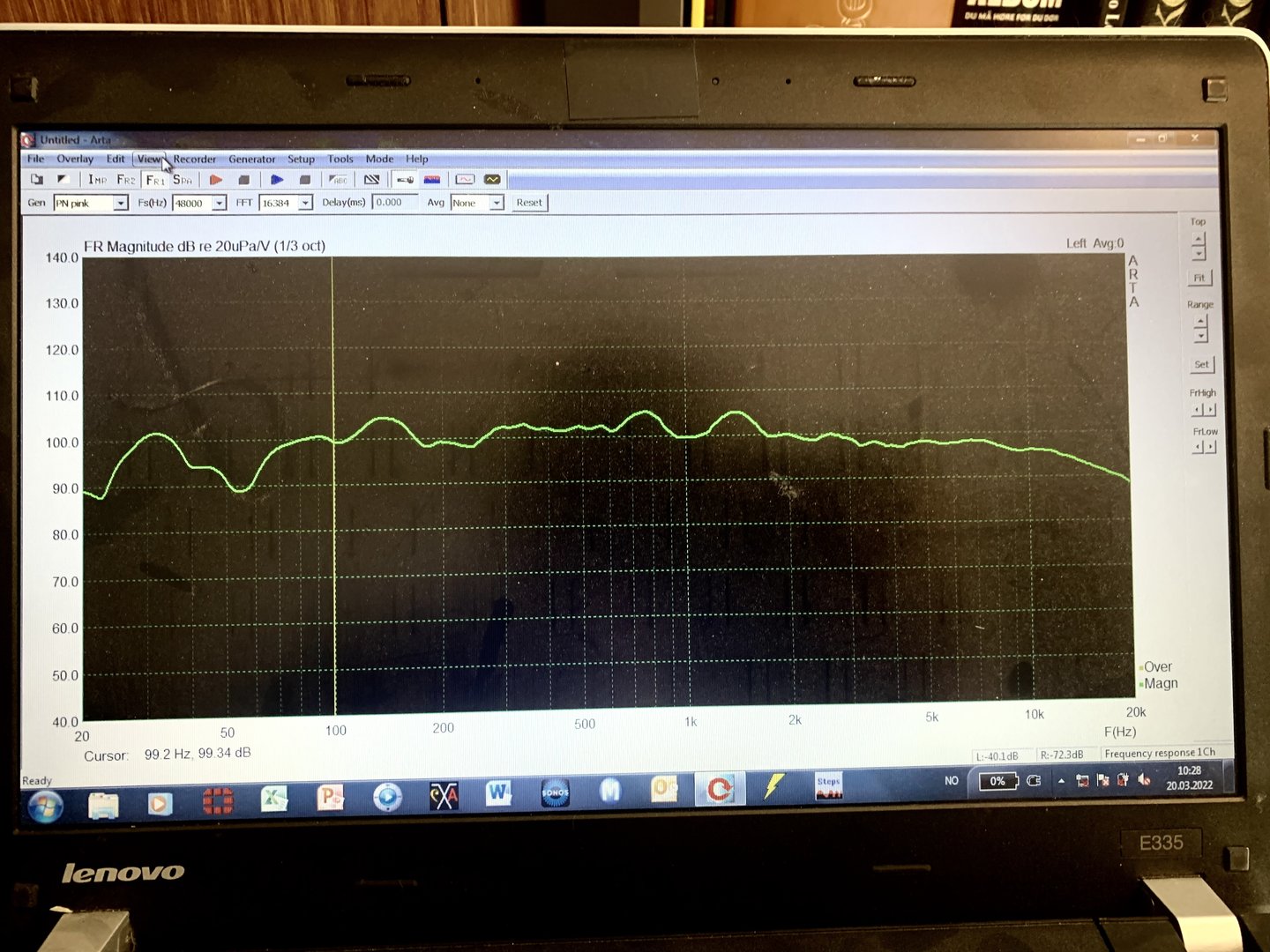

Bedre nå. Men fortsatt en del å jobbe med. Sånn er det når man blingser på tommestokken. Det fine her er at denne diskanten er lettere å jobbe passivt med enn DXT samtidig som at den har mange av kvalitetene.
